Подъёмник

Правила безопасности

Во время ремонтных работ с автомобилем у владельца чаще всего есть только домкрат, который является далеко не самым безопасным инструментом. Поэтому прежде чем забраться под машину, установленную на подъемном устройстве, следует ознакомиться и придерживаться нескольких правил безопасности:

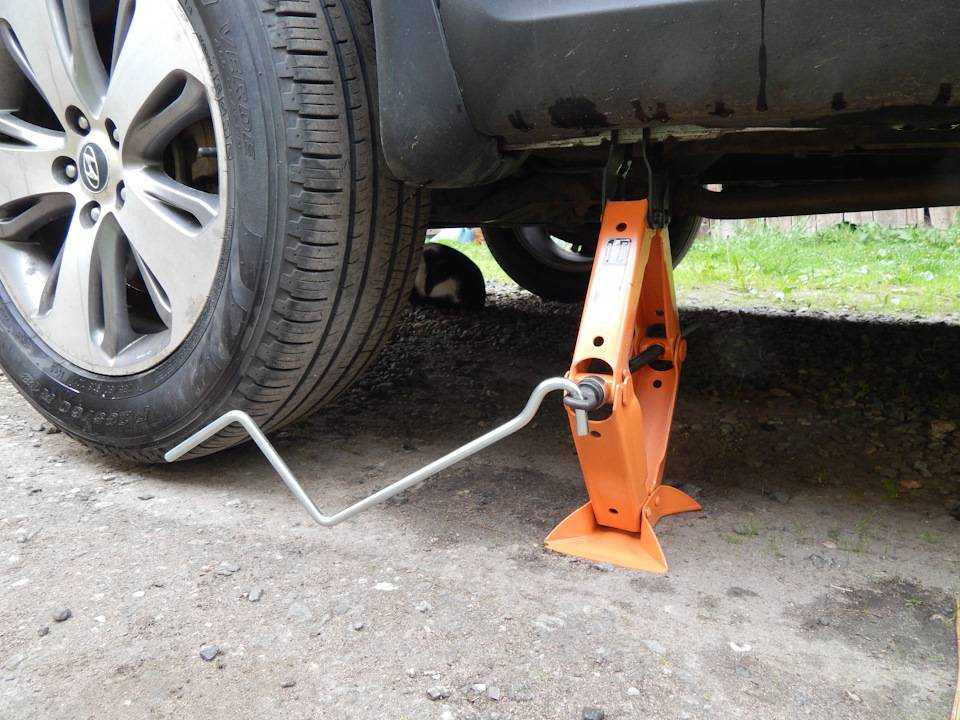

1. Прежде чем использовать домкрат по прямому назначению, проверяйте его исправность. Дело в том, что такое изделие подвергается высоким нагрузкам и со временем изнашивается. Поэтому перед каждым поднятием авто, элементы домкрата нужно визуально проверить и убедиться в том, может ли инструмент выполнять свои функции.
2. Убедиться в том, соответствует ли домкрат поднимаемому весу. Часто автовладельцы пренебрегают этим параметром, что может повлечь серьезные последствия. Домкрат должен использоваться с запасом по весу.

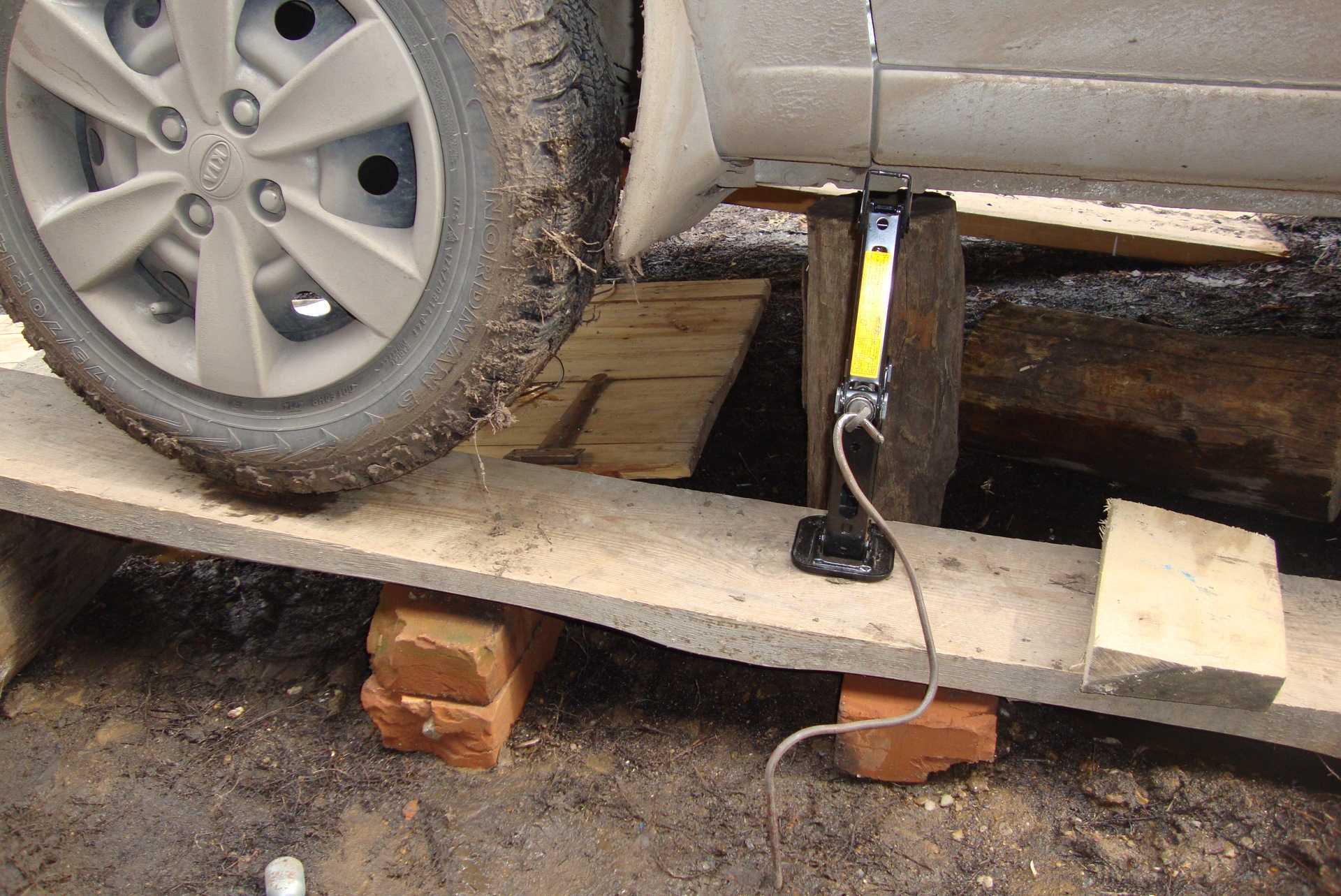

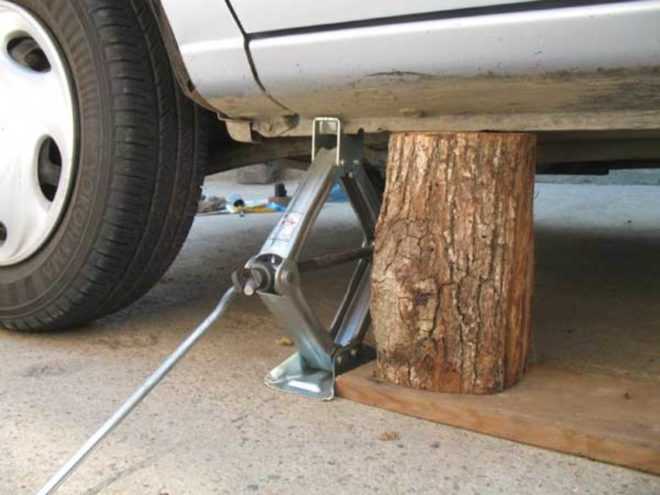

3. Рекомендуется использовать подпорки. В качестве таких элементов могут применяться обычные деревянные чурки (пеньки) необходимой высоты. После поднятия автомобиля домкратом под силовые элементы кузова устанавливают такие подставки. Это значительно повышает устойчивость машины и безопасность во время работы.

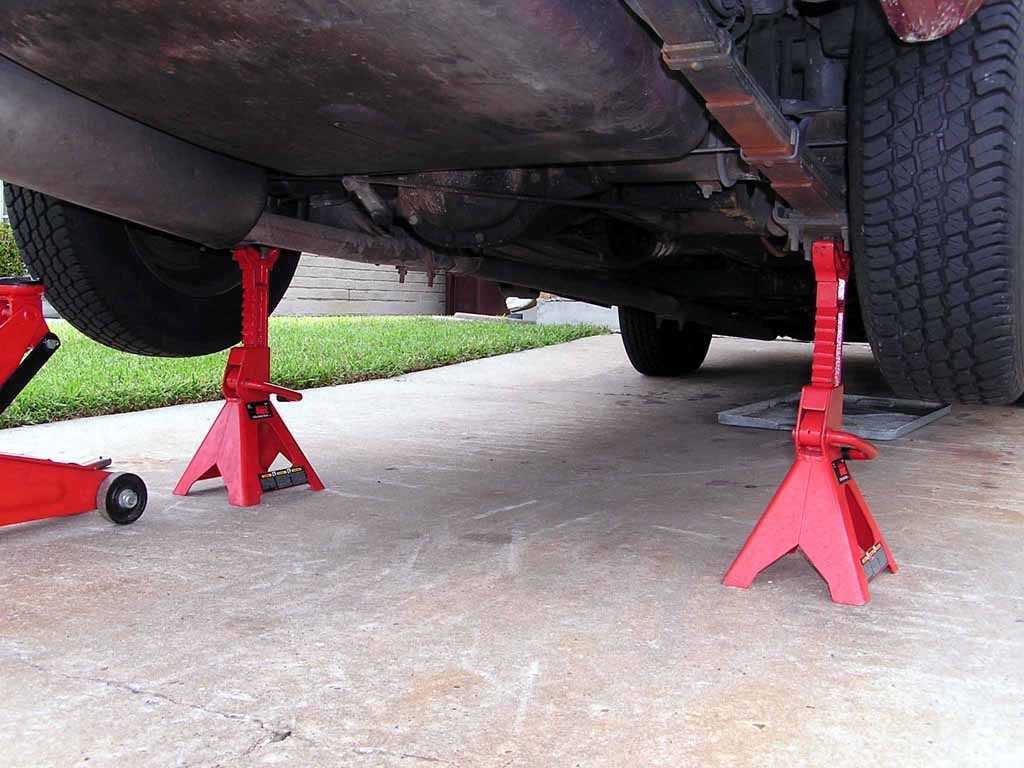

4. Упоры под колеса. Такие элементы используются для того, чтобы предотвратить произвольное перемещение машины при постановке на домкрат, поскольку полагаться только на ручник не стоит. В качестве упоров можно использовать деревянные уголки, нарезанные из бруса или хотя бы обычный кирпич.

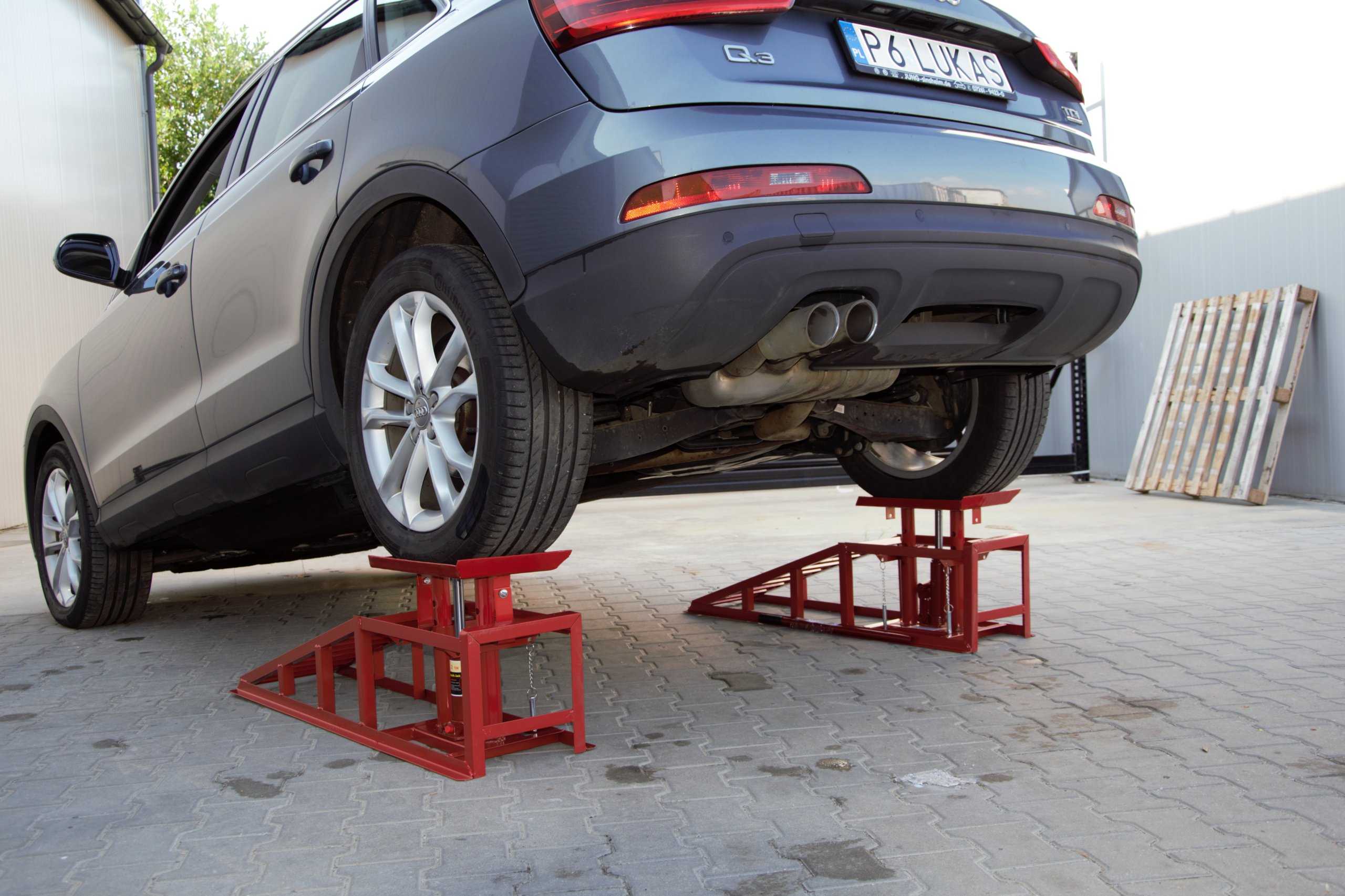

5. Если требуется поднятие тяжелого автомобиля, следует использовать несколько домкратов. Дополнительно для подстраховки задействуют подставки.
6. Телефон должен быть под рукой. Во время ремонтных работ держите его всегда под рукой, поскольку случаи бывают разными. В критической ситуации вы сможете позвонить и позвать кого-нибудь на помощь.

Прежде чем приступать к ремонту автомобиля, связанного с его поднятием, нужно обеспечить свою безопасность. К тому же сделать это совсем несложно.

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее.

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

ПроСТО. Подъемники или ямы?

Существует некоторый конфликт технологий обслуживания грузовых автомобилей. В Европе культивируется подход, при котором автомобили для целей ТО и ремонта следует поднимать специальными гидравлическими (электрогидравлическими, электромеханическими, ножничными и т.п.) стойками. Демонтируемые агрегаты (КПП и др.) при этом опускаются вниз и транспортируются к участку ремонта на тележке — по идеально ровному полу.

 В нашей стране до сих принято ремонт и ТО проводить на специально обустроенных ямах. При этом демонтированные агрегаты могут выдергиваться вверх с помощью кран-балки или опускаться вниз при помощи гидравлических приспособлений или той же кран-балки. Конструкция ям регулируется специальным ГОСТом, который фиксирует некоторое количество специальных условий, выполнение которых строго контролируется как при вводе СТО в эксплуатацию, так и в ходе последующего использования. Например, электрическая сеть в яме должна быть слаботочной, светильники – взрывозащищенными. Обязательно наличие вытяжной вентиляции.

Имеется и еще целый ряд моментов, которые делают «правильную» яму достаточно сложным инженерно-техническим сооружением. Например, в Подмосковье приходится работать в условиях высокого уровня грунтовых вод. Поэтому в конструкции ямы обязательно наличие дренажа. В противном случае работать в яме придется в резиновых сапогах. Имеет смысл также обустроить (по всей длине ямы) приямок, нишу в боковых стенках для инструмента и материалов, выводы сжатого воздуха и др. Например, СТО Scania (Можайское ш., напротив Краснознаменска) располагает только одной 20-метровой ямой, обустройство которой потребовало реализации кессонной конструкции, забетонированной в пол. Утвержденный Заводом проект не предусматривал ее обустройства. Яма появилась в процессе строительства, по инициативе наших инженеров, и никогда не пустует. Потому что работать в ней удобно.

Имеется еще один аспект: сами подъемные стойки и контракты на их последующее сопровождение / плановые освидетельствования в ходе эксплуатации — достаточно дороги.



План смотровой ямы

Когда необходимо нагруженное состояние подвески при ремонте

Все компоненты подвески зависят от того, в каком состоянии (нагруженном собственным весом или подвешенном) находится автомобиль. Поэтому при ремонте или замене отдельных ее частей, точки крепления рычагов необходимо протягивать только когда машина стоит на четырех колесах, в нагруженном состоянии.

Это отражено во всех руководствах по ремонту автомобилей, и связано с особенностями резино-металличских шарниров, которые установлены поперек оси хода рычага и работают на скручивание.

Целостность резиновой части этих элементов обеспечивает сохранение и возможность длительного использования некоторых важных деталей подвески во время езды по ухабистым дорогам. Износостойкость сайлентблоков напрямую зависит от положения их затяжки.

Высота потолка в гараже

Вы здесь: / / Удобство пользования гаражом зависит от размеров его внутреннего пространства.

В помещении должно быть достаточно места для обслуживания авто, размещения различных инструментов, механизмов и запчастей. Правильно рассчитанная высота потолка в гараже является необходимостью безопасной эксплуатации автомобиля.

СНиП гласит, что высота потолка в гараже должна быть не менее 2000 мм и не ограничивает выбор большего значения. Нижний предел вполне может удовлетворить любого владельца легкового авто, у которого средняя высота составляет 1540 мм. Только вот комфортно себя чувствовать в таком помещении не получится.

Гараж не является только местом для стоянки автомобиля. Здесь производится его ремонт и обслуживание. Во встроенных в жилое здание гаражах, постоянно происходит погрузка и выгрузка перевозимых в автомобиле грузов.

При этом багажник полностью должен открыться и не коснуться ни потолка, ни элементов автоматических ворот.

Высота потолка влияет на его дизайн Выбирая высоту потолка в гараже необходимо учесть фактор будущего.

Предположим, Вы сегодня являетесь собственником легкового автомобиля и ворот в гараж секционного типа.

По истечении некоторого времени, Ваше материальное положение улучшилось и будет принято решение о замене легкового авто на внедорожник, а для удобства въезда и выезда необходимо заменить секционные ворота на автоматические.

Высота джипа и место для монтажа элементов нового типа ворот потребуют достаточной высоты потолка в гараже. Чтобы не тратиться на перестройку, лучше заранее предусмотреть вероятное развитие событий.

Высота определяется расстоянием между уровнем пола и фактическим потолком. При строительстве гаража, уровнем считается полностью законченный вариант пола, с нанесённым на него финишным покрытием в виде цементно – бетонной стяжки или уложенной поверх декоративной плитки. Оптимальная высота потолка в гараже вычисляется с учетом данных:

• Высота автомобиля
• Расстояние для безопасного открывания багажника, 500 мм
• Место под потолком для размещения элементов автоматических ворот и освещения, 300 мм
• Свободный запас высоты, 200 мм

Средний легковой автомобиль имеет высоту 1500 мм, а джип – 2000 мм.

• Для легкового автомобиля – 2500 мм
• Для джипа – 3000 мм

Естественно, высота потолка может быть подкорректирована с учетом реальной высоты автомобиля.

Подъёмник обеспечивает прекрасный обзор всех механизмов, расположенных снизу автомобиля. Ремонт и замена деталей значительно упрощается. В случае применения подъёмника, особенно эстакадного типа, появляется возможность размещения автомобилей в два яруса.

Меры безопасности при работе с подъемным оборудованием

Автомобильный подъемник — объект повышенной опасности. Вызванная неправильной установкой и нарушением правил эксплуатации авария может привести к травмам и даже гибели людей. Поэтому выполнение требований техники безопасности при работе на нем — жизненно необходимо.

Руководитель, хозяин авторемонтного предприятия, несущие ответственность за безопасность работ, обязаны обеспечить неуклонное выполнение требований отраслевых и корпоративных инструкций, определяющих порядок эксплуатации подобных объектов. В качестве основных следует упомянуть положения о том, что:

к работе на подъемном оборудовании допускаются лица не моложе 18 лет, прошедшие соответствующее обучение и прошедшие инструктаж по технике безопасности;

• допущенный персонал обязан проходить регулярные медосмотры;
• работники должны быть обеспечены спецодеждой;
• в подъеме машины должны участвовать двое работников: один – на пульте управления, другой – следить за положением автомобиля, сигнализировать о возникающей опасности;
• запрещается выходить за пределы допустимого веса;
• никого не должно быть под машиной во время подъема вплоть до фиксации ее положения с помощью стопорных устройств, а также в процессе опускания;
• необходимо проверить приведение в действие стопорных механизмов по окончании подъема и их отключение перед началом спуска;
• перед опусканием машины следует убедиться в отсутствии посторонних предметов и других помех на площадке под подъемником;
• в случае возникновения аварийной ситуации необходимо прекратить работу и оповестить руководителя.

Полный перечень требований по безопасной работе излагается в инструкции, утверждаемой руководителем. С ее положениями под расписку знакомится каждый работник.

Общие рекомендации для покупателей при выборе подъемника

Оснащение авторемонтного предприятия, гаража подъемным оборудованием – обязательное условие качественной работы. Какой подъемник выбрать, самостоятельно или с привлечением специализированного сервиса производить монтаж – решать руководителю

Важно правильно с точки зрения потребностей и возможностей производства подобрать модель оборудования и соблюсти все требования по его установке, наладке, эксплуатации

Рынок автомобильных подъемников предлагает широкий выбор моделей, брендов, поставщиков. Многие известные производители, например, WiederKraft, Trommelberg, и другие имеют представительства в России и оказывают полный комплекс сервисных услуг, включая установку, наладку и обучение персонала.

Останавливаясь на монтаже своими силами, следует оценить возможности и степень ответственности. В частности, прежде чем принять решение об установке подъемника своими силами, есть смысл согласовать с поставщиком условия гарантии на оборудование. Самостоятельный монтаж подъемника может привести к ее потере. Тем не менее, во многих случаях такое решение себя вполне оправдывает.

• Как проводится чип-тюнинг «БМВ»
• Быстрая продажа битого автомобиля по выгодной стоимости

Как правильно установить подъемник в автосервисе

В каждой мастерской должен быть как минимум один автомобильный подъемник. Сегодня без него немыслима работа ни одной станции технического обслуживания и

автосервиса. Это грузоподъемное оборудование позволяет оптимизировать рабочие процессы и заметно облегчить обслуживание автомобиля при проведении диагностики, ремонта, замены запчастей. А если объем работ большой и помещение разбито на несколько ремонтных участков, то лучше, если подъемников будет два или три – это позволит одновременно поднимать несколько автомобилей и не заставлять ждать клиентов. Конечно, техническое оснащение мастерской требует определенных вложений, и нужно быть к этому готовым. Причем, зачастую платить приходится не только за сам подъемник, но еще и за услуги, связанные с его доставкой и установкой.

Простая арифметика. К примеру, приобретение автомобильного подъемника средней ценовой категории может обойтись от 80 000 до 150 000 рублей, его доставка со склада – до 3000 рублей, а услуги по установке – от 8 000 до 14 000 рублей. Если взять оборудование стоимостью в 90 000 рублей, то в итоге придется заплатить более 100 000 рублей.

А знаете ли вы, что на установке подъемника можно хорошо сэкономить? Если провести монтаж подъемника самостоятельно, то не придется оплачивать эту услугу. Зная основные правила и некоторые тонкости, можно справиться и с этим делом. Итак, оцените свои силы и навыки, подумайте, можете ли вы уделить этому достаточно времени. Да? Тогда готовьтесь к серьезной работе. Начнем с планирования…

Где разместить подъемник?

При выборе места для установки оборудования нужно учесть несколько важных факторов. Для начала подсчитайте, какой площади будет участок с подъемником. Ведь нужно взять в расчет не только габариты конструкции, но и предполагаемые размеры автомобилей, которые будут обслуживаться, а также нужно оставить свободное место, чтобы мастеру было удобно работать. Например, ширина между стойками составляет 3 метра, но это не значит, что именно этот параметр нужно брать при расчете площади. Между подъемником и стенами, а также другим оборудованием, должно быть расстояние не менее 1 метра. Поэтому в данном случае ширина участка должна быть как минимум 5 метров. Что касается длины, то она зависит от того, на обслуживание каких транспортных средств рассчитано оборудование. Если это легковые авто, то хватит 6-7 метров, для работы с внедорожниками, микроавтобусами и газелями нужно больше свободного места (подсчитать точнее вы сможете, исходя из того, на каких транспортных средствах вы специализируетесь).

После этого хорошо продумайте расположение подъемника. Учтите, что поблизости не должно быть участков, на которых проводится мойка, окрашивание или распыление каких-либо веществ. Как только вы найдете достаточно свободного места, исходя из требуемой площади, и измерите участок рулеткой

, убедитесь в том, что на автомобиле легко туда подъехать и что не будет препятствий движению машин к другим ремонтным зонам мастерской. Кроме того, в этой зоне должна быть розетка для подключения подъемника к электросети (если ее нет, то необходимо ее установить). Также обязательно обеспечьте на участке яркое освещение.

Учтите расстояние до потолка. Он должен быть достаточно высоким, чтобы при подъеме автомобиля на максимальную высоту исключить повреждение крыши, открытого багажника или капота. Если потолок слишком низкий, как это обычно бывает в небольших гаражных мастерских, можно прибегнуть к хитрости – сделать под подъемником углубление, то есть яму, в которой будет находиться мастер при обслуживании автомобиля (ему будет удобно работать, стоя в полный рост, при этом не придется поднимать автомобиль на слишком большую высоту).

Особенности выбора и монтажа подъемника

На выбор подъемника для авторемонтного предприятия, гаража, мастерской влияют следующие факторы:

• обслуживаемый автопарк (типы машин, их габариты, масса);
• виды работ, которые планируется выполнять в данной рабочей зоне;
• располагаемое рабочее пространство (площадь помещения, высота потолка, и т.п.);
• оснащённость источниками энергии.

В зависимости от весовых параметров выбирают грузоподъемность оборудования. Различные виды ремонта требуют удобного доступа к определенным узлам машины, который может обеспечить не каждая конструктивная схема подъемного устройства. Размеры помещения, проходы, подъезды влияют на тип и размеры подъемника, наличие электро- и пневмосетей — на выбор привода. Многие типы подъемных устройств, если позволяет грузоподъемность, можно использовать как для легковых, так и грузовых автомобилей, но значительная часть оборудования разрабатывается в расчете на конкретный класс машин.

Типичным и наиболее популярным для автосервиса и небольшого авторемонтного предприятия, ориентирующегося на легковые авто, стал выбор подъемника двухстоечного типа с механическим или гидравлическим приводом.

Живой пример — известная модель WDK-523/524 фирмы Wiederkraft грузоподъемностью 4-5т на фото выше с машиной от компании «Оазис» по доставке воды.

Опорами для поднимаемого автомобиля у такого устройства служат выдвижные поворотные кронштейны (лапы), попарно размещённые на каретках, синхронно перемещающихся по направляющим двух вертикальных колонн (стоек). Движение кареток осуществляется с помощью электромеханического (электромотор плюс винтовая пара) либо электрогидравлического (элетромотор — насос — гидроцилиндры) механизмов.

Синхронность их подъёма обеспечивается обычно с помощью роликов и троса, пропущенного через поперечину, соединяющую балки сверху или снизу (верхняя или нижняя синхронизация).

При самостоятельной установке двухстоечного подъемника особое внимание следует уделить подготовке основания. Опорные площадки несущих стоек крепятся к полу с помощью анкерных болтов, заглубляемых в бетон

Относительно небольшая площадь опоры и значительные продольные и поперечные нагрузки, воспринимаемые стойками, передаются на материал основания и болты. Этим объясняется необходимость в толстом (от 15-20 см) слое прочного армированного бетона.

Но даже надёжное крепление стоек не исключает их упругую деформацию, отклонение от вертикали под нагрузкой. Поэтому часто при установке и выравнивании с помощью уровней намеренно создают небольшой «развал» стоек относительно друг друга. Значительно большей жесткостью обладает схема с верхней синхронизацией за счёт наличия траверсы, связывающей свободные концы стоек.

При сборке подъемника необходимо следовать инструкциям изготовителя, требованиям чертежей, и другой технической документации. Это гарантирует его надёжность и безопасность. Вторым важным условием эффективности использования стационарного оборудования является его оптимальное размещение. Необходимо заранее спланировать рабочую зону и пространство вокруг нее. Схема расположения подъемника должна обеспечить наилучший доступ к агрегатам машины, удобство работы по их демонтажу и ремонту. Кроме этого, нужно продумать заезд и выезд автомобиля, при необходимости надстроить аппарели для прохождения через напольные элементы конструкции или заглубить до уровня пола выступающие части. И не забыть про высоту потолка. В него не должна упереться ни крыша кузова, ни его детали (капот, дверь багажника, его крышка и т.п.).

Особого внимания требует сборка гидросистемы. Необходимо исключить попадание не только грязи, но и пыли на детали соединительной арматуры, уплотнительные кольца, манжеты. Для монтажа гидропривода желательно привлечение опытного специалиста. Участия квалифицированного слесаря-электрика потребует также монтаж и подключение электрооборудования.

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

• несколько мощных стальных уголков;
• червячный редуктор. Минимальная грузоподъемность – 0,3 т;
• металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
• болты;
• две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
• крюк;
• стальной трос толщиной 5 мм;
• две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Инструкция по сборке подъемника

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

1. В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
2. На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
3. Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
4. На поверхности плиты закрепляют червячный редуктор.
5. Шпонку надевают на приводной вал и фиксируют.
6. В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
7. На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
8. В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
9. На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Типы приводов

Помимо вида инструмента и типа конструкции, ямочный домкрат моно классифицировать по принципу работы подъемника. Данная особенность наглядно характеризует устройство, позволяя понять его требования, возможности и общую эффективность работы. Стандартные канавные домкраты делятся на 3 типа приводов: гидравлические, пневмогидравлические и пневматические. К подвесным устройства можно отнести все типы систем, а к напольным только первые две. Как устроены перечисленные подъемники и чем особенны, разбираем далее.

Гидравлические ямные домкраты самые простые и бюджетные, но не отличаются высокой скоростью подъема. В связи с медленным выдвижением поршня, имеют малый запас хода, не превышающий 900 мм. Для повышения скорости ручного подъема, на некоторых аппаратах устанавливаются 2 насоса: для быстрого выдвижения под минимальным весом и для медленного, но даже под предельной нагрузкой. Подъемники гидравлического типа могут быть в основе напольных и подвесных устройств. В конструкциях ножничного типа, нередко используются гидроцилиндры, в то время как в обычных вертикальных — классические бутылочные системы.

Пневмогидравлические подъемники представляют собой симбиоз несжимаемой жидкости и высокой скорости воздуха. Простыми эти системы назвать нельзя, но и откровенно сложными являются далеко не все модели. В данном типе приводов, воздух выполняет функцию движущей силы для насоса, перекачивающего масло в рабочий цилиндр. Обычно, быстрый подъем осуществляется только до упора в груз, после чего подъем происходит вручную, медленно. Ход штока в таких устройствах может превышать 1100 мм, а среднее давление воздуха, требуемого для подъема, составляет 7 атмосфер.

Вариант простого подъёмника для переворачивания

Уже многие годы автолюбители пользуются простым подъёмником, который переворачивает автомобиль набок. Такая конструкция позволяет выполнить многие технические работы. Использование ямы вовсе не обязательно для выполнения ремонтных работ. Можно сконструировать примитивное приспособление для переворачивания автомобиля.

Простая инструкция к изготовлению:

1. Ось образуется с помощью лома, монтировки или прочной палки.
2. Деталь монтируется в грунт.
3. К оси закрепляется труба, которая будет функционировать как барабан.
4. На участке трубы крепится трос, а под него вставляется рычаг.
5. Противоположная часть троса цепляется на транспортном средстве.

Для эксплуатация такого подъёмника нужно минимум три человека. Механизм далёк от совершенства, но сможет выручить при необходимости выполнения ремонтных работ под кузовом автомобиля.

Рассмотрев возможные варианты конструкций самодельных подъёмников для частного гаража, автолюбитель принимает решение о создании такого устройства. Обладая необходимыми знания, навыками и материалами, можно самостоятельно сделать простой, реечный или червячный подъёмники-опрокидыватели.

Различные подъёмные устройства активно используются во время ремонтов автомобилей, при этом удастся экономить средства на услуги автомастерских.

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

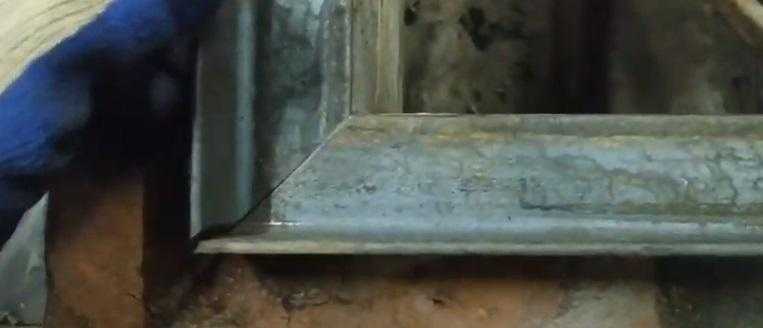

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

Какая разница для подвески, как расположен автомобиль

Подвеска это комплект механизмов, который отвечает за правильное положение кузова, поперечные и продольные оси колес, а так же плавное перемещение при преодолении неровных участков дороги. Подвеска включает в себя направляющие устройства (поперечные тяги, рессоры, рычаги), амортизаторы, стабилизаторы поперечной устойчивости, ограничители хода подвески и сайлентблоки (резино-металлические шарниры, с помощью которых крепятся стабилизаторы, реактивные тяги и рычаги).

Когда автомобиль находится на подъемнике, подвеска максимально расслаблена, все ее углы в этот момент отличаются то того положения, когда машина стоит на колесах, а значит выявить дефект будет сложнее. Если тест проводится в нагруженном состоянии на смотровой яме, то изменение углов подвески относительно нормы будет очевиден, а значит выявление неисправностей и ремонт будут более качественными.
