Регулировку схождения передних колес
Регулировку схождения передних колес у всех легковых автомобилей производят изменением длины тяг за счет вращения регулировочных муфт рулевой трапеции.
После регулировки муфты затягивают гайками или стяжными хомутами. При регулировке необходимо длину левой и правой тяг изменять на одинаковую величину, иначе изменится исходное положение рулевого колеса. Схождение колес можно измерять как в миллиметрах, так и в градусах. Для отдельных автомобилей регулируется схождение не только передней, но и задней оси установки специальных резинометаллических шарниров со смещенной осью рычагов подвески.
Необходимый угол наклона оси устанавливают регулировочными шайбами, расположенными между осью нижнего рычага и поперечиной, снимая их с одной оси и добавляя в другую (ВАЗ, “Опель”), или эксцентриковыми болтами рычага подвески при ослабленных гайках крепления переднего болта (“Мерседес”). Угол развала устанавливают регулировочными шайбами, добавляя либо убирая их одновременно с обеих осей (ВАЗ, “Опель”), или эксцентриковыми болтами (“Мерседес”, “Москвич – 2141”, ВАЗ — 2109).
Углы поворота колес регулируются положением регулировочных болтов, ограничивающих угол поворота.
Для определенных легковых автомобилей углы установки регулируют поворотом верхней телескопической стойки при ослаблении гаек ее крепления (“Вольво”). Для некоторых моделей автомобилей (БМВ) предусматривается регулировка только схождения колес.
Как проверить люфт в шкворнях Газель
Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:
- происходит неравномерный преждевременный износ протектора шин;
- в подвеске появился стук;
- автомобиль плохо слушается руля.
Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.
Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:
- разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
- резина быстро износится, придется менять колеса;
- ездить на Газели с большими люфтами опасно, можно попасть в аварию.
Регулировка своими руками
Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.
Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:
- Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
- Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
- Набор ключей.
Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?
Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек. Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений
Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты
Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.
Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые. Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.
Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину. Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата. После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.
Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.
Замена шкворней на газели своими руками: видео

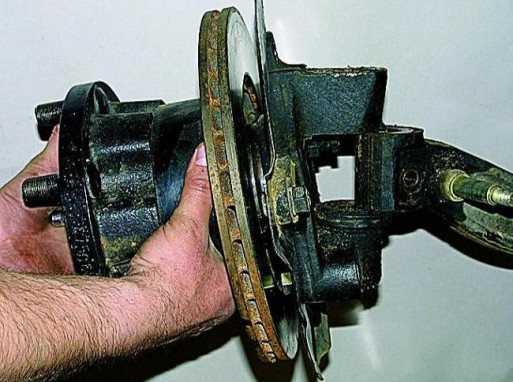

Снимаем поворотный кулак
Снимаем с опорного подшипника защитный колпак.

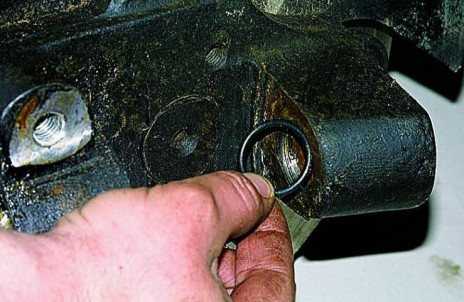

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.
Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку
Очищаем проушины поворотного кулака
и запрессовываем в них с помощью оправки новые втулки.
Развертка для развертывания втулок шкворней
Разворачиваем обе втулки с помощью развертки до диаметра 25 +0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок
Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.
Собираем шкворневое соединение в следующей последовательности:
1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.
2. Надеваем на шкворень опорный подшипник.
3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

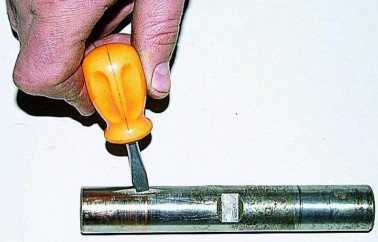

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.
5. После установки крышек шприцуем соединение смазкой Литол-24.
6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
Проверка и регулировка углов установки передних колес на ГАЗель ГАЗ-3302, ГАЗ-2705 необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, равномерного износа шин при его эксплуатации.
Проверку и регулировку углов установки передних колес на ГАЗель ГАЗ-3302, ГАЗ-2705 выполняют на специальных стендах согласно инструкциям по их эксплуатации. Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.
Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому после проведения этих работ проверка углов установки колес обязательна. Все регулировки должны проводиться на ровной площадке. Давление в шинах колес должно соответствовать норме.
Угол наклона шкворней назад предусмотрен конструкцией передней оси и не регулируется. При возрастании нагрузки на автомобиль угол наклона шкворней назад увеличивается за счет прогиба рессор. Для нагруженного автомобиля этот угол равен 3°30’±30′. Разница углов наклона шкворней левого и правого не должна превышать 30′. Во время эксплуатации автомобиля угол наклона шкворней назад может измениться:
— Из-за прогиба или скручивания балки. — Поломки или значительной осадки передних рессор. — Износа шкворней, втулок. — Другие причины.
Для восстановления нормального угла наклона шкворней назад замените деформированные или изношенные детали. В редких случаях, когда замена деталей полностью не устраняет отклонения значения угла, используйте стальной клин, вкладываемый между подкладкой рессоры и площадкой балки передней оси. В случае использования прокладок необходимо надежно прикрепить их к балке.
Развал колес на ГАЗель ГАЗ-3302, ГАЗ-2705 не регулируют. Он обеспечивается наклоном цапфы поворотного кулака в пределах 1°±15′ к плоскости дороги. Во время эксплуатации автомобиля угол развала может измениться вследствие прогиба балки передней оси или цапфы поворотного кулака. Значение угла развала проверьте приборами.
Если нужных приборов нет, то пользуясь угольником, измерьте расстояние от верхней III и нижней IV точек обода до вертикальной плоскости. Разность этих размеров при правильном угле развала должна быть в пределах 4-7 мм. Для восстановления требуемого значения угла развала выясните причину вызвавшую изменение развала. Часто такими причинами являются:
— Износ шкворней и их втулок. — Недостаточная затяжка подшипников ступиц передних колес. — Деформация балки передней оси.
Как отрегулировать схождение колеса на «Газели» самому
Как правильно провести регулировку схождения колесВыполнять развал-схождение колес своими руками является достаточно сложно и ответственной задачей. Для начала придется выбрать соответствующие инструменты, а также выделить определенную сумму. При проведении рабочих действий придется воспользоваться дорогостоящим инструментом.
Тем, кто решит провести все самостоятельно без помощи специалиста, придется заранее приобрести специальное оборудование.
Автовладельцам потребуется обзавестись следующими инструментами:
- Измерителем развала (цифровой разработкой).
- Регулятором схождения для выполнения замера.
- Набором с ключами.
Вам это будет интересно О колпаках на колеса на ВАЗ: оригинал на литые диски
Выполнить основную работу можно с осуществлением определенных действий. Порядок работы будет выглядеть следующим образом: автовладелец должен определить расстояние между конструкциями. Все эти сведения нужно зафиксировать на бумаге.
Когда показатель развала меняется, аналогичная ситуация происходит и со схождением. Нужно убедиться, что все гайки на колесах прочно затянуты. При несоблюдении идентичности следует своевременно принять меры, чтобы данную ситуацию изменить. Разность между изделиями может иметь максимум 0.5 атмосфер.
Важно!

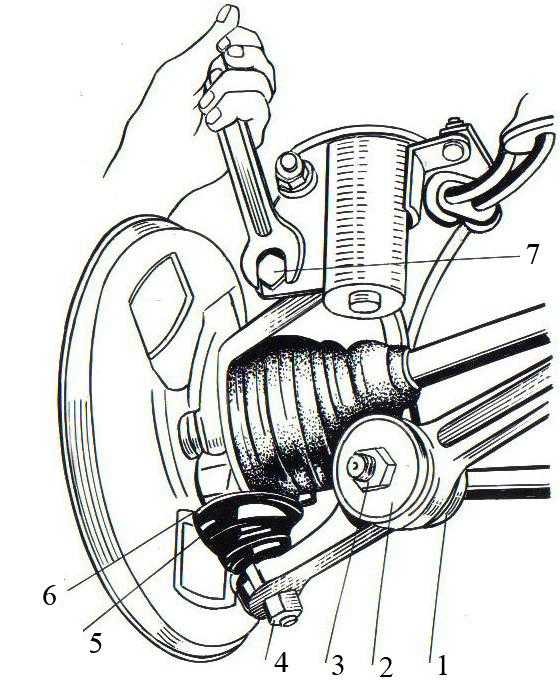

При помощи контргайки, болта с эксцентриком происходит крепление рычагов подвески транспортного средства. Чтобы отрегулировать угол развала, нужно немного отпустить гайку. Таким образом можно обеспечить свободное вращение эксцентрика. После завершения данных мероприятий следует затянуть отпущенные гайки, снять автомобиль с домкрата.
Порядок работ
Поскольку понадобится разбирать целый узел, параллельно стоит проверить и сопутствующие элементы.
- Первым делом с моста сливается масло, если не хотите потом надолго отправиться в баню и отмывать все, что будет им залито;
- Передок вывешивается, под него ставятся надежные опоры (в виде специальных металлических распорок, деревянных колод) и демонтируются шасси;
- Убираются тормозящие элементы – диск, суппорт. Затем откручивается щит тормоза и убирается весь привод вкупе с конструкцией подшипника;
- Далее идет очередь наконечника, за ним выкручивается масленка внизу, после чего можно снять крышку со шкворня, а также смазочный клапан;
- Из шкворня внизу вывинчивается пробка;
- Сверху, подобрав болт (можно – металлический пруток) подходящего размера, ударами молотка выбивается шкворень. Если он прикипел и не поддается ни в какую, помогает прогревание места его зажима в балке газовой горелкой;
- Все снятые детали размачиваются, отчищаются от всех грязевых и масляных наслоений и обследуются на целостность и отсутствие деформаций;
Втулки с наружной стороны промазываются смазкой и запрессовываются так, чтобы совпали контрольные метки, а сами они оказались в одном уровне с корпусом. По окончании запрессовки проверяется доступность смазочного канала: его отверстие должно просматриваться визуально. Если он забит, он подлежит прочистке. Установленные втулки сверху проливаются моторным маслом;
Когда все прочищено и промазано, ставится шкворня; если не наделаны ошибки, она вдавливается почти без труда
Здесь важно верно сориентировать проточку под штифт – метке смазки для подшипника положено оказаться внизу. При сборке не должно остаться люфта;
Ни в коем случае не забивайте шкворень насильственно, как это нередко делают на СТО: руль будет поворачиваться с огромным трудом
Конечно, впоследствии система разработается, но детали послужат гораздо меньше, чем могли бы, а вам ближайшие 200-300 км придется ездить, вспоминая все богатство русского языка и разрабатывая мускулатуру;
На этом же этапе работ проверяется состояние сальников на полуосях. Изношенные меняются (чтобы в ближайшее время снова не заниматься разбором моста), при этом кромки нужно промазать маслом;
Сборка ведется обратным порядком. Каждый ее этап контролируется на свободное хождение устанавливаемых деталей
Особое внимание уделяется осевому перемещению кулака;
Все соприкасающиеся детали – шейка привода, шкворневой клапан – щедро обрабатываются смазкой. Со второй стороны шкворень меняется аналогично.
Признаки плохого развала-схождения
Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:
- авто клонит влево-вправо при движении вперед;
- смещение в сторону перекладины руля, когда колеса направлены вперед;
- авто плохо откликается на вращение руля;
- тяжело крутить руль;
- машину увозит в сторону при нажатии педали тормоза;
- колеса касаются подкрылок при максимальном угле поворота;
- если выйти из поворота руль не принимает прежнее положение;
- громкие звуки со стороны покрышек при езде;
- резина износится неравномерно.
У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.
Проверка и регулировка углов установки передних колес автомобиля Газель
Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, равномерного износа шин при его эксплуатации.
Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.
Угол наклона шкворней назад предусмотрен конструкцией передней оси и не регулируется.
При возрастании нагрузки на автомобиль угол наклона шкворней назад увеличивается за счет прогиба рессор. Для нагруженного автомобиля этот угол равен 3°30’±30′. Разница углов наклона шкворней левого и правого не должна превышать 30′. Во время эксплуатации автомобиля угол наклона шкворней назад может измениться из-за прогиба или скручивания балки, поломки или значительной осадки передних рессор, износа шкворней, втулок и тд. Для восстановления нормального угла наклона шкворней назад замените деформированные или изношенные детали. В редких случаях, когда замена деталей полностью не устраняет отклонения значения угла, используйте стальной клин, вкладываемый между подкладкой рессоры и площадкой балки передней оси.
В случае использования прокладок необходимо надежно прикрепить их к балке.
Развал колес не регулируют, он обеспечивается наклоном цапфы поворотного кулака в пределах 1°±15′ к плоскости дороги.
Во время эксплуатации автомобиля угол развала может измениться вследствие прогиба балки передней оси или цапфы поворотного кулака. Значение угла развала проверьте приборами.
Если нужных приборов нет, то, пользуясь угольником, измерьте расстояние от верхней III и нижней IV точек обода до вертикальной плоскости. Разность этих размеров при правильном угле развала должна быть в пределах 4 -7 мм. Для восстановления требуемого значения угла развала выясните причину вызвавшую изменение развала.
Часто такими причинами являются износ шкворней и их втулок, недостаточная затяжка подшипников ступиц передних колес, деформация балки передней оси.
Боковой наклон шкворней от вертикали равен 8°. В процессе эксплуатации не регулируется.
Отклонения от нормального значения этого угла могут быть вызваны погнутостью балки передней оси. Для восстановления требуемого угла выправьте балку.
Регулировка схождения передних колес
Величина схождения передних колес определяется разностью размеров между внутренними боковыми поверхностями шин на уровне оси колес. Эта разность должна быть от 0 до 3 мм. Колеса при этом должны стоять в направлении прямолинейного движения.
Автомобиль устанавливаем на ровной горизонтальной площадке.
Если нет специальной линейки, измерить разность расстояний между колесами можно с помощью рейки длиной 1,5 м и глубиномером штангенциркуля.
1. Начинаем измерение с передней стороны от оси колес.
2. Для большей точности мелом помечаем на шинах места, между которыми измеряли расстояние.
Прокатываем автомобиль вперед, чтобы колеса провернулись на 180° и повторяем замер между точками, но теперь уже сзади от оси колес.
3. Если величина схождения отличается от нормы, то двумя ключами «на 17» ослабляем затяжку обоих хомутов поперечной рулевой тяги.
4. Вращая тягу, устанавливаем величину схождения. Если тяга не поворачивается, обрабатываем резьбу наконечников проникающей жидкостью
Проверяем величину схождения и при необходимости повторяем регулировку. По окончании работы затягиваем болты хомутов.
autoruk.ru
Развал — схождение Chevrolet Lanos
Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:
Доверяйте регулировка сход-развала только профессионалам!
Зачем Chevrolet Lanos нужен развал-схождение
Диагностика развала – схождения Chevrolet Lanos
Основные признаки неправильных углов установки колес Chevrolet Lanos
Как часто производится регулировка развала – схождения Chevrolet Lanos
Правила регулировки схода/развала Chevrolet Lanos
ВАЖНОЕ
ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ
Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.
Углы установки колес регулируются по двум плоскостям, что и определяет их название:
Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).
Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:
Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.
ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos
Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:
ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos
Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:
Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.
КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos
Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:
ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos
Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.
При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.
Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.
Измерение углов развала
Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.
Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.
На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.
Определение угла развала.
Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.
Измерение угла развала с помощью пузырькового уровня.
Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.
