Ваз 2109 циркуляция охлаждающей жидкости

Причины перегрева

Причиной перегрева может стать неисправность одного либо нескольких элементов охлаждающей системы. Частыми причинами являются недостаток ОЖ в бачке либо неисправный термостат. Многие автомобилисты просто забывают проверить эти мелочи. Нередко в девятке могут обнаружиться течи, из-за которых антифриз либо тосол постоянно убывают. Модель ВАЗ 21093 также страдает от подобных явлений в результате длительной эксплуатации.

В термостате же скапливаются частички, которые не позволяют подвижному элементу устройства двигаться, его заклинивает.

Замена патрубков и термостата решает проблему перегрева. Но если перегрев случается по этим причинам, то скорее всего просто истек срок эксплуатации того или иного элемента. Другое дело — некорректная эксплуатация.
Мотор не рассчитан на работу с перегрузкой, например, при буксировке либо на холостом ходу. В таких случаях нагревание происходит настолько быстро, что температура интенсивно поднимается выше нормы. Ресурса системы охлаждения недостаточно, в результате чего мотор перегревается.
Некорректная регулировка системы впрыска и зажигания на заводе либо после ремонта приводит к тому, что нарушается процесс сгорания горючей смеси. Отработанные газы на выходе получаются горячее, чем это нужно, в результате чего температура узла повышается. Страдает не только двигатель, но и карбюратор.

Слишком горячие газы на выходе из камеры сгорания становятся причиной прогорания выпускного клапана, что также ведет к перегреванию.

Охлаждающая жидкость вытекает

Ваз 2109 промывка системы охлаждения

Причин данной проблемы может быть несколько:

Шланги, по которым она циркулирует, повреждены. Возможно, ослабли зажимы в местах их соединения. Поэтому жидкость протекает. Чтобы устранить этот дефект, следует заменить все шланги.
Уплотнения водяного насоса имеют некоторые дефекты на своей поверхности.

Она может вытекать прямо из радиатора(см.Ваз 2109: замена радиатора охлаждения своими силами) или бака. Нужно отогнать машину в мастерскую, где рабочие быстро решат данную проблему.
Утечка осуществляется через термовыключатель. Его необходимо поменять.
Небольшие трещинки в системе, через которые и происходит утечка. Трещинки на железных деталях можно запаять.

Охлаждающая жидкость вытекает изнутри

Причины могут быть следующими:

Жидкость протекает через прокладку цилиндра. Чтобы диагностировать данную проблему, следует вынуть головку цилиндра и посмотреть, нет ли на ней трещинок.
Головка цилиндра плохо прикручена. Следует проверить, насколько хорошо затянуты болты и если это надо – затянуть их покрепче.

Потеря охлаждающей жидкости

Данная проблема может наблюдаться из-за таких причин:

Система чересчур переполнена. Из-за того, что она ненормально функционирует, она не способна качать нужное количество жидкости. Поэтому избытки она «выталкивает».
Перегрев приводит к выталкиванию охлаждающей жидкости из системы.
Крышка радиатора не выдерживает больших нагрузок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена деталей узла

После 15 000 км пробега производится диагностика герметичности и ремонт системы охлаждения ВАЗ 2109 в случае обнаружения течи в местах соединения узла со шлангами. Шланги подлежат замене при утере эластичности или повреждении целостности. Перед заменой шлангов рекомендуется освободить систему от жидкости. Патрубки системы охлаждения ВАЗ 2109 необходимо менять при выходе шлангов из строя.

Жидкостный насос (помпа) обеспечивает охлаждение мотора. В основе данного элемента системы лежат три детали:

корпус;
крыльчатка;
шкива.

В системе охлаждения находится два радиатора: первый расположен между фарами, второй — на печке. Благодаря удачному расположению основного радиатора осуществляется качественный обдув двигателя.

Другой распостраненной проблемой в ремонте автомобилей является тормозная система, об этом можно прочитать в этой статье . О том, как тюнинговать ВАЗ 2109, читайте здесь .

Корпус насоса изготовлен из алюминия. Узел запускается от шкива коленвала зубчатым ремнем. При неисправности системы охлаждения ВАЗ 2109 рекомендуется заменять насос в комплексе со всеми элементами. Проверьте пробки мотора и радиатора на предмет течи. В случае подтекания их следует подтянуть. Датчик вентилятора тоже может подтекать и требовать более плотной фиксации. Радиатор необходимо менять по причине обнаружения течи антифриза.

Для более детального ознакомления с системой охлаждения отечественных автомобилей советуем посмотреть краткий видеокурс.

1 — радиатор 2 — пробка сливного отверстия радиатора 3 — расширительный бачок 4 — подводящий шланг радиатора 5 — отводящий шланг 6 — пароотводящий шланг (к расширительному бачку) 7 — кожух с вентилятором

Предупреждения

Перед началом работы отсоедините провод от клеммы «–» аккумуляторной батареи.

Снятие и установка радиатора выполняется на холодном двигателе.

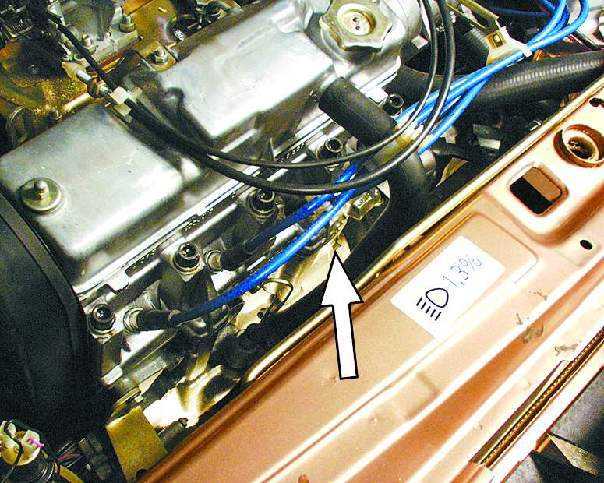

Расположение пробки сливного отверстия охлаждающей жидкости на блоке цилиндров.

Если вы снимаете вентилятор вместе с радиатором, то операции 6 и 9 выполнять не надо.

Одной из возможных причин перегрева двигателя может быть засорение радиатора. В этом случае промойте радиатор водой.

Проверьте герметичность радиатора. Для проверки заглушите патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см 2 ) и опустите радиатор в ванну с водой на 1 мин. Если появились пузырьки воздуха, то радиатор негерметичен и его надо заменить.

Замена охлаждающей жидкости — важный аспект в эксплуатации автомобиля. Но есть такие марки машин, у которых система охлаждения является проблемным местом и требует постоянного ремонта или ревизии. Особенно это касается отечественных легковушек девятой модели «Лада». При столкновении с такой проблемой необходимо не только знать, как правильно слить или залить охлаждающую жидкость, но и сколько тосола в ВАЗ 2109.

Ремонт радиатора и расширительного бачка

У радиатора могут быть следующие неисправности:

вмятины, пробоины, трещины на бачках;
поломки и трещины на пластинах каркаса;
нарушение герметичности в местах пайки;
повреждение охлаждающих пластин или трубок;
засорение вследствие налипания насекомых;
отложение накипи.

Загрязнения и накипь удаляют в установках с подогревом моющего средства до 70–85 °C, его циркуляцию и последующую промывку радиатора производят водой. Для очистки поверхности радиатора от налипших насекомых применяют специальный растворитель, который наносят на радиатор, а затем смывают водой.

Если латунные бачки имеют вмятины, их рихтуют на деревянной подкладке киянкой. Небольшие трещины запаивают мягким припоем. Поврежденные верхний и нижний бачки радиатора ремонтируют наложением заплат. Заплату и поврежденный участок зачищают, лудят и припаивают друг к другу. При невозможности запаять поврежденные трубки, их заглушают путем запаивания верхнего и нижнего концов. Но на весь радиатор допускается заглушать не более трех трубок. При большем числе поврежденных трубок их заменяют новыми или меняют радиатор полностью. Поломки и трещины на пластинах крепления радиатора заваривают газовой сваркой. Проверка герметичности радиатора. При утечке охлаждающей жидкости из радиатора, если найти место утечки невозможно, радиатор проверяют на герметичность. Для проверки на автомобиле радиатор заполняют водой, патрубки закрывают заглушками, оставив один открытым. Через открытый патрубок в радиатор подают воздух под давлением 1 кгс/см2. По месту появления воды определяют место утечки.

Вследствие плохого доступа к радиатору его удобнее проверять, сняв с автомобиля при холодном двигателе.

Для снятия и установки радиатора и расширительного бачка необходимо:

слить охлаждающую жидкость из двигателя и радиатора;
отсоединить электрические провода от датчика включения вентилятора и от вентилятора;
отсоединить шланги от радиатора и расширительного бачка;
снять четыре направляющих кожуха (верхний, правый, левый и нижний) с учетом того, что для снятия верхнего кожуха его необходимо вывести из специальных удерживающих пазов, для снятия правого и левого кожухов необходимо отстегнуть на левом кожухе две защелки, а на правом – три, для снятия нижнего кожуха нужно отвернуть три болта, крепящих его к радиатору;
снять электровентилятор с направляющим кожухом в сборе, отвернув для этого гайки крепления направляющего кожуха к нижнему кронштейну крепления радиатора и гайки крепления кожуха к радиатору, снять кожух с электровентилятором в сборе;
отвернуть гайки крепления радиатора к нижнему кронтшейну крепления радиатора и болты крепления радиатора, снять радиатор;
отвернуть болт крепления расширительного бачка и снять бачок с автомобиля.

После снятия радиатора и расширительного бачка закрывают заливную горловину и патрубки радиатора, оставив один открытым, и подают через него воздух под давлением 1 кгс/см2. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые укажут место утечки. В разобранном виде без охлаждающей жидкости внутри радиатор не следует хранить более двух дней, так как может начаться коррозия. Рекомендуется закрыть отверстия пробками или заполнить радиатор слитой охлаждающей жидкостью.

Если радиатор покрыт накипью, маслом, а снаружи ржавчиной, следует продуть его сжатым воздухом, промыть водой, воздушные каналы осторожно прочистить деревянными шпильками. При ремонте радиатора эпоксидным клеем на поврежденные места шпателем наносят эпоксидный клей и обертывают их пропитанной этим же клеем полоской ткани. Для удобства продевания ткани между трубками, пользуются пинцетом

При работе с эпоксидным клеем нужно помнить: эпоксидные смолы ядовиты

Для удобства продевания ткани между трубками, пользуются пинцетом. При работе с эпоксидным клеем нужно помнить: эпоксидные смолы ядовиты.

Установку радиатора и расширительного бачка производят в обратном порядке. Отремонтированный радиатор надо проверить на герметичность. Если у автомобиля стоит радиатор с сердцевиной из алюминиевого сплава и пластмассовыми бачками, то их обычно не ремонтируют, за исключением замены некоторых трубок, а заменяют полностью. Расширительный бачок системы охлаждения изготавливают из прозрачной пластмассы. Отдельные небольшие трещины на шве, который соединяет верхнюю и нижнюю половины бачка, можно заварить, используя для нагрева пластмассы паяльник. При длине трещин более 20 мм бачок следует заменить. Вздутый бачок также заменяют. Вздутие может произойти в результате залипания выпускного клапана в его пробке, что приводит к повышению давления в системе охлаждения.

Суппорты тормозов

Суппорты тормозной системы расположены на передней оси колеса и отвечают за плотное прижатие колодки и тормозного диска. Эти запчасти обладают высоким ресурсом работы и могут оставаться пригодными для эксплуатации на протяжении всего срока использования автомобиля. В основе этого узла лежит алюминиевый корпус, к которому подключается трубка для подачи тормозной жидкости.

ПОДРОБНОСТИ: Замена кулисы ваз 2109 — Всё об автомобилях Лада ВАЗ

Суппорты переднего контура крепятся к ступице двумя фиксирующими болтами. Стоит отметить, что если вы выполняете ремонт или замену каких-либо деталей, то не рекомендуется нажимать на педаль тормоза при снятых колодках, поскольку это приведет к выдавливанию поршня из системы. Вставить его обратно уже не получиться и потребуется полная замена всего узла.

Чистка

Существует два способ очистки распылителей топлива, каждый из которых имеет свои нюансы. Выбирайте сами, какой больше нравится или доступнее, учитывая имеющиеся средства.

Спрей в помощь

Способ очистки

Необходимые материалы

Особенности проведения

Первый способ

Вам потребуется:

Очиститель для инжектора;
Очиститель для карбюратора в виде спрея;
Запасное уплотнительное кольцо

Извлеките каждую форсунку (если взялись за чистку, есть смысл прочистить сразу все);
Вылейте в любую подходящую по размеру емкость очиститель для инжектора;
Поместите распылитель в емкость со средством и дайте им некоторое время прокиснуть;
Параллельно рекомендуется карбюраторным очистителем зачистить регулятор холостого хода;
Вокруг сопла форсунок имеется нагар — кокс, консистенция которого похожа на смолу. Ее придется поковырять, повозиться с загрязнениями. Так проводится наружная очистка;
Для внутренней чистки вам потребуется источник напряжения от 3 до 12 Вольт и ножной насос с манометром;
Снимите в насосе конец шланга и залейте внутрь инжекторный очистителем, а затем наденьте шланг на форсунку;
Накачайте ее до 6 атмосфер и подайте напряжение в 3 вольта. Если форсунка не щелкает, добавьте мощности;
Подавать электричество нужно периодами и на небольшое время, подкачивая при этом насосом. Аналогично прокачайте каждый из распылителей топлива

Способ второй

Вам потребуется:

Очистительный спрей для карбюраторов;
Насос;
Манометр;
Уплотнительное кольцо

Инжекторный очиститель меняем на спрей;
Повторяем операции, которые описывались выше, только уже с карбюраторным очистителем;
Далее обязательно проведите наружную зачистку устройств, чтобы удалить нагар;
Для этого вам нужно нанести спрей на чистую ткань и обработать ею топливные агрегаты;
Постепенно средство позволит коксу размякнуть и он без особых проблем счистится. Лучше помочь себе отверткой или зубочистками;
Перед установкой распылителя на место обязательно смажьте уплотнительные кольца мыльным раствором.

Простой способ очистки

Обе операции занимают примерно 2-3 часа, но обходятся в несколько сотен рублей. Это в десятки раз дешевле замены и примерно во столько же доступнее, чем услуги СТО.

Почистив форсунки, проверьте их в работе. Если это не дало результата, придется менять.

Загрузка …

Процесс замены антифриза

Процедура обновления антифриза в ВАЗ 2109 не является особо сложной. По этой причине транспортное средство не обязательно направлять в специализированную техническую мастерскую — он сам может сменить охладитель системе своего автомобиля. В этих целях автолюбителю понадобится:

Выбрать правильное место для установки транспортного средства перед сменой антифриза. Площадка должна иметь совершенно горизонтальную поверхность, без спусков и возвышений;
Подготовить инструментарий, в который входят: Плоскогубцы или пассатижи;
Вместительную (не менее 10 литров объёма) ёмкость для стекания израсходованной технической жидкости. В этих целях может использоваться объёмный таз, ведро или канистра;
Салфетки для протирания деталей от остатков антифриза;
Набор ключей и отвёрток;
Плотные перчатки;

Найти напарника, чтобы трудоёмкая процедура замены охладительной жидкости стала проще и заняла меньше времени.

Внимание — техника безопасности! При работе с системой охлаждения ВАЗ 2109 и охлаждающей технической жидкости следует помнить, что:

Перед сменой антифриза необходимо остановить двигатель и дать ему полностью остыть. В противном случае охладитель, разогретый до порога собственного кипения и находящийся под большим давлением, может обжечь автовладельцу руки и лицо;
Охладительная жидкость обладает высоким уровнем токсичности. Поэтому её ни в коем случае нельзя пить, а при попадании антифриза в глаза или на слизистую носа или рта рекомендуется промыть поражённое место кипячёной водой.

Для замены охладительной жидкости в системе ВАЗ 2109 понадобится 8,7 литров свежего охладителя. Более старые «Девятки» вмещают до 7,5 литров технической жидкости, однако встречаются модели вместимостью до 9 литров. Поэтому рекомендуется запастись 10 литрами свежего антифриза при смене такового в охладительной системе ВАЗ 2109.

В процессе смены охладительной субстанции могут возникнуть такие проблемы, как обнаружение скрытой течи или попадание в систему воздуха. При обнаружении незначительной протечки можно воспользоваться герметиком для автомобилей марки ВАЗ, но в большинстве случаев рекомендуется сменить повредившуюся деталь. При формировании воздушной пробки производится прогон двигателя.

Саму процедуру смены антифриза на ВАЗ 2109 можно условно разделить на 2 этапа. Поговорим подробнее о каждом из них.

Этап первый

Первый этап — слив антифриза с бака ВАЗ 2109, а также с блока цилиндров рассматриваемого транспортного средства. Пошаговая структура этой процедуры представлена ниже:

Разместить тару для сливаемого отработанного антифриза под расширительным бачком автомобиля;
При помощи ключей и отвёртки открутить пробки и освободить сливное отверстие;
Позволить отработанной жидкости мерно стекать в ёмкость. Если охладитель не вытекает, значит слив засорён;
Переместить тару для слива под блок цилиндров ВАЗ 2109;
Дать стечь остаткам антифриза;
Закрутить все сливные пробки.

Далее рекомендуется промыть систему охлаждения ВАЗ 2109. Промывать системные детали обязательно, если:

Производится замена используемого антифриза на несовместимый аналог, так как при промывке смывается защитная микроплёнка, образованная предыдущим охладителем;
Слив сильно засорён.

Однако системная промывка всё рано рекомендуется к проведению, потому что в процессе таковой можно легко обнаружить течь до заливки свежего антифриза. Для промывания системы ВАЗ 2109 можно использовать как специальные химические вещества, так и чистую дистиллированную воду. Жидкость заливается в расширительный бачок ВАЗ 2109, и на 15 минут запускается двигатель автомобиля. После этого отработанная промывочная субстанция сливается, и процедура повторяется до тех пор, пока вода не станет полностью прозрачной.

Этап второй

Завершением процедуры замены антифриза на ВАЗ 2109 Инжектор и стандартной «Девятки» является заливка свежей охладительной жидкости. Прежде всего необходимо разбавить концентрат охладителя. Для этого понадобится чистая ёмкость и дистиллированная вода. Соотношение жидкостей зависит от желательной температуры кипения антифриза — чем она выше, тем больше должно быть концентрата охладительной субстанции по отношению к воде.

Перед заливкой свежего охладителя в систему ВАЗ 2109 необходимо обеспечить герметичность бачка, плотно закутив все сливные пробки. Готовая смесь заливается в расширительный бачок. После этого запускается двигатель (на 10-15 минут, так называемый «прогон»). Это необходимо для удаления попавшего в систему воздуха. После прогона мотора обязательно проверяется уровень охладительной субстанции, если он снизился, необходимо долить недостающее количество антифриза.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Как поменять радиатор печки на ВАЗ 2109

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Как промыть систему охлаждения ВАЗ 2109

Можно промыть систему охлаждения обычной кипяченой (!) водой. Кипяченой, потому что так мы минимизируем количество солей и минералов в воде, которые останутся после промывки в системе. Промыть систему просто. Старую жидкость сливают, заливают кипяченую воду, дают проработать мотору на холостых 15-20 минут, после чего вода сливается.

Способ этот малоэффективный, но очень дешевый, потому что вода практически бесплатная. Если владелец не пожалеет 300-500 рублей на специальное средство для промывки системы, то эффект от процедуры будет в сто раз выше. Дело в том, что в состав этих промывок входят вещества, которые аккуратно и бережно убирают накипь и продукты разложения ОЖ. И это, действительно эффективная промывка. К примеру, жидкость для промывки системы BBF стоит порядка 300 рублей на одну промывку. После промывки удаляется даже налет, главное, четко следовать инструкции.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

https://youtube.com/watch?v=mZu24DzhXns

Замена тосола

Не все умеют правильно сливать охлаждающую жидкость, поэтому обращаются в сервис, переплачивая лишние деньги. Но на самом деле это не такая сложная процедура, главное — иметь в наличии смотровую яму.

Система охлаждения двигателя разделена на два цикла:

Малый круг.
Большой круг.

Первый цикл предназначен для более быстрого достижения необходимой температуры двигателя, при котрой топливная смесь лучше возгорается. А также это помогает в холодное время быстрее прогреть салон.

Второй круг выполняет обратную функцию — спасает движок от перегрева. При достижении определённой температуры открывается заслонка, пускающая тосол на второй круг через радиатор. На радиаторе же специальный термостат включает вентилятор, потоком воздуха снижающий температуру жидкости, предотвращая её кипение.

Оба эти цикла взаимосвязаны, при поломке одного из звеньев цепочки, система охлаждения перестаёт выполнять свою функцию. Для устранения подобных неприятностей необходимо слить охлаждающую жидкость ВАЗ 2109.

Для этого понадобится смотровая яма и чистая ёмкость, чтобы тосол не пролился на землю. Если жидкость довольно чистая, её можно будет использовать повторно.

В первую очередь сливается жидкость с большого круга. Предварительно необходимо дать двигателю остыть, чтобы не получить травму. После этого на расширительном бачке плавно откручивается крышка

Делать это необходимо осторожно, так как помпа создаёт давление в системе. Затем на радиаторе открывается краник, который находится в левом нижнем углу. Эта процедура также требует предельной осторожности, так как сливной кран пластиковый и легко может сломаться

Эта процедура также требует предельной осторожности, так как сливной кран пластиковый и легко может сломаться

Следует запастись большой ёмкостью, примерно на 10 литров, так как пока не известно, сколько охлаждающей жидкости в ВАЗ 2109. Слив жидкость из радиатора в чистую ёмкость, можно приступать к малому кругу. Но здесь возникает главная загвоздка: на автомобилях семейства «Самара» пробка слива тосола с двигателя находится под стартером, который необходимо демонтировать.

Сливная пробка.
Стартер.

После демонтажа стартера пробка выкручивается, а тосол сливается в ту же ёмкость, что и с радиатора. Если присутствуют крупные элементы шлака, слитую жидкость желательно несколько раз процедить через марлю. Подождав около 10 минут, необходимо снять патрубки, находящиеся на двигателе и проверить их целостность. При необходимости поменять.

Порядок замены охлаждающей жидкости на ВАЗ 2109-2108

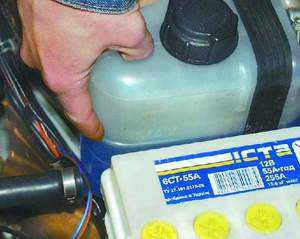

Итак, первым делом необходимо открутить пробку в расширительном бачке, чтобы сбросить давление в системе — это позволит стекать тосолу или антифризу быстрее:

Затем надеваем тонкий шланг на выход краника радиатора, который находится в нижнем правом углу и отворачиваем кран:

И то же время опускаем конец шланга в емкость для слива. Лично я сделал это следующим образом:

В это же время можно сразу откручивать пробку в блоке двигателя ключом на 13:

И подставив еще одну емкость, ждем того момента, пока вся охлаждающая жидкость не стечет из блока и радиатора охлаждения:

Если тосол или антифриз вытекает из системы очень грязный, имеет следы ржавчины и прочих частиц, то необходимо несколько раз промыть систему охлаждения, заливая в нее обычной воды и сливая обратно. Проделывать эту процедуру необходимо до тех пор, пока вода не будет выходить чистой!

Затем можно закручивать обратно пробку блока:

Также закрывать кран радиатора и можно приступать к заливанию нового антифриза в систему ВАЗ 2109-2108.

Делать это необходимо тонкой струйкой без резких движений, чтобы не образовалась воздушная пробка. Иначе потом придется ее выгонять, открыв пробку расширительного бачка и с поднятой «мордой» сильно прогазовать на прогретом двигателе.

После того, как новая ОЖ залита в систему до отметки в расширителе MAX, закручиваем пробку бачка и заводим мотор. Пускай работает до тех пор, пока не сработает вентилятор охлаждения радиатора. Затем можно заглушить мотор и после длительной стоянки проверить уровень жидкости в бачке снова. Если он опустился ниже отметки MAX, необходимо долить до необходимой черты!

Не знаю почему, но даже многие опытные владельцы ездят на своих машинах более 100 000 километров и ни разу за этот период не производят замену тосола или антифриза (в зависимости от того, что залито). На самом же деле, эту жидкость необходимо менять через каждые 2 года или пробег автомобиля в 45 000 км, смотря что из этого наступит ранее.

Если не менять охлаждающую жидкость своевременно, то в каналах блока и ГБЦ может раньше времени появиться коррозия и ресурс двигателя, разумеется, сократится. Особенно это касается головки блока цилиндров. Мне довольно часто приходилось разбирать моторы, и смотреть на съеденные коррозией каналы охлаждения в ГБЦ. После такой картины становится страшно за свою машину и уже точно не будешь забывать менять тосол вовремя.

Итак, ниже приведу более подробный отчет по выполнению этой работы, а также представлю список необходимого инструмента:

Головка на 10 и 13
Трещотка
Отвертка крестовая
Ключи на 13 и 17 (при условии, что у вас 2111-двигатель и придется снимать модуль зажигания)

Выше уже сказал, но лучше еще раз повторюсь. Если у вас двигатель 2110-2112, то пробка для слива тосола, которая находится в блоке, свободна и ее можно без всяких проблем. Если же модель мотора 2111, то там установлен модуль зажигания, соответственно его придется сначала снять. Вот его местонахождение(ниже 4-го цилиндра):

После того, как он снят и отведен в сторону, во избежание залития антифризом, можно приступать к дальнейшей работе. Откручиваем переднюю часть защиты картера двигателя, чтобы можно было подставить емкость под сливное отверстие радиатора.

Теперь откручиваем пробку расширительного бачка, далее пробку в блоке двигателя и радиаторе, разумеется, что предварительно нужно подставить под каждое сливное отверстие емкость нужного объема.

Вот пробка в блоке после откручивания:

А вот на радиаторе:

Стоит отметить, что во время слива охлаждающей жидкости на ВАЗ 2110-2112, автомобиль должен находиться на ровной плоской поверхности. После того, как весь тосол стечет, можно закручивать на место пробку в блок цилиндров и радиатор. Далее можно приступать к замене ОЖ. Чтобы избежать возникновения воздушной пробки в системе охлаждения, предварительно отсоедините шланг подачи жидкости к дроссельному узлу, который показан на фотографии ниже:

И заливая антифриз в расширительный бачок, нужно лить до тех пор, пока он не польется из этого отсоединенного шланга. Затем одеваем его на вывод и закручиваем хомут. Далее доливаем до необходимого уровня, и закручиваем пробку бачка.

Заводим мотор и даем ему нагреться до тех пор, пока не сработает вентилятор охлаждения радиатора. Ждем, когда машина полностью остывает (на утро после замены) и смотрим на уровень жидкости в расширителе.

Если он ниже нормы, то необходимо долить необходимое количество.

Источники

http://www.avtorem.info/sovety/tosol-ili-antifriz—delaem-pravilny-vybor.html
http://remont-vaz2109.ru/zamena-oxlazhdayushhej-zhidkosti-instrukciya/
http://zarulemvaz.ru/zamena-oxlazhdayushhej-zhidkosti-na-vaz-2110-2112/
