Не работает звуковой сигнал в автомобиле, как починить?

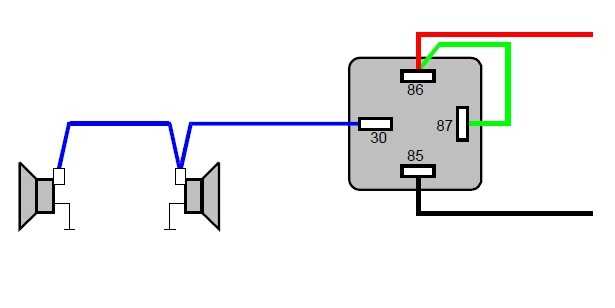

Как подключить через реле. Схемы

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.
Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно.
Бери и подключай!!! Все получилось идеально.
При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все.
Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.

Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

В результате на дисплее должны появиться числовые значения. Чтобы сигналы влезли, нужно немного подпилить «дудки» на наждаке. В некоторых случаях реле может стать спасением от заводских недоработок. Верхняя накладка на решетку радиатора ставиться без проблем.
Как установить клаксон на ваз 21102 через реле

Установка приборной панели ваз 2110 на ниву 4х4 (ваз 2121, 2131)

https://www.youtube.com/watch?v=uXsDTMDhzyc

15 апрель 2021 LadaOnline 64 161 3

Нива 4х4 выпускается более 39 лет и за это время интерьер отечественного внедорожника практически не изменился. Однако, сделать салон автомобиля более комфортным можно при помощи различных доработок. Например, установить на Ниву более современный щиток приборов от ВАЗ 2110.

Потребуется: панель приборов VDO с каталожным номером 21150-3801010, накладка комбинации приборов (артикул: 21214-5325124-00), датчик скорости, для карбюраторной Нивы нужен еще датчик уровня бензина от инжекторной, клеммы «мама» не менее 8 шт, провод 0,75 около 10 м.

комбинация приборов 21150-3801010порядок нумерации контактов панели приборов ВАЗ 2115накладка комбинации приборов Нива 21214

Снимаем старую приборную панель. Белая и красная колодки нового щитка приборов имеют другую распиновку (см. схема панели Нивы), поэтому главная задача переподключить провода в нужном порядке.

постоянный плюс приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)подключение приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)подключение приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)

Для быстроты подключения можете воспользоваться этими таблицами (нумерация указана на фото выше):

К датчику уровня тормозной жидкости

К клемме «50» замка зажигания (стартер)

Красно-синий

В зависимости от года выпуска Нивы цвет проводов может меняться, поэтому по возможности пользуйтесь мультиметром. Также Вам может пригодиться визуальная схема подключения нового щитка приборов:

Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотников следует проложить дополнительные провода от кнопки аварийки. Остаются не задействованы провода подогрева заднего стекла (зелено-красный), задних противотуманок (оранжево-черный) и поворотников (голубо-белый).

Устанавливаем и подключаем датчик скорости (распиновка датчика есть на его штекере). Плюсовой провод от датчика скорости подцепляем на верхний левый блок предохранителей, минус берем со шпильки, которая держит панель. А сигнальный провод выводим к щитку приборов.

подключение плюса от датчика скорости Нива 4х4установка датчика скорости Нива 4х4

Стоит отметить, что после установки комбинации приборов от ВАЗ 2110 VDO с двумя окнами мы не только получаем более современный интерьер внедорожника, но и возможность выводить на панель температуру наружного воздуха, часы и вольтметр.

старая панель приборов Нивы 2121новая панель приборов Нивы 2121 от ВАЗ 2110новая панель приборов Нивы 2121 от ВАЗ 2110

Кстати, а вы знаете, как сделать тюнинг панели ВАЗ 2110? Например, установить накладку, колодцы или затонировать!

Читать новости о новой Ниве

Нива Рысь 4х4: чем лучше простой Нивы «
Установка кенгурятника на ниву 2121
Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
Как устранить вибрацию раздаточной коробки ВАЗ-21213
Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4

https://youtube.com/watch?v=l5X_4d2hKak

Недостаточный сигнал

В нашем случае гудок издавал звук какое-то время на пониженной громкости. Это означает, что электрическая цепь, которая питает звуковой сигнал током 12 вольт, работает. Большинство транспортных средств на самом деле имеют два гудка, которые включаются одновременно. Обычно они звучат на разной высоте, в аккорде, а не на одной ноте. Некоторые роскошные автомобили используют три гудка для более сложного, мелодичного звука. Звуковые сигналы обычно смонтированы с опорной стойкой сот радиатора или где-то за решеткой транспортного средства. Беглый осмотр отделения двигателя поможет вам найти их.

_{Звуковые сигналы обычно установлены за решеткой и перед радиатором, хотя они могут быть ближе к одной стороне, выше или ниже.}

Если один или больше сигналов не действуют, звук будет менее громким и менее приятным. Если вы подозреваете, что один из ваших сигналов не работает, попросите помощника кратко нажать на кнопку сигнала (зажигание включено), пока вы дотрагиваетесь до подозреваемого вами сигнала пальцами. (Рекомендуем вам затычки для ушей, по понятным причинам.) Есть звуковые вибрации? Снимите соединитель проводки, зачистите лепестковые зажимы и затем установите соединитель обратно. Все равно ничего? Если сигнал имеет только один провод, идущий к нему, он крепится на одном монтажном болте, чтобы замкнуть цепь на заземление. Открутите болт сигнала, счистите любую ржавчину и установите обратно.

Если звук все равно не появился, убедитесь, что проблема действительно в неисправном сигнале, подключив соединительный провод прямо к клеммам аккумулятора. Если один сигнал не работает, замените его. Обычно на сигнале есть штамп или наклейка, указывающая, что он Low (Низкого) или High (Высокого) тона. Чтобы сохранить оригинальные характеристики сигнала, вам необходима точная замена. В таком случае частота сигнала (высота) будет той же самой. Если вы не придирчивы, любая универсальная замена подойдет, хотя крепления могут отличаться, и вам придется подгонять их.

Ремонт неисправного клаксона

Частая неисправность — окисление контактов реле или всего устройства. Иногда контакты просто выпадают или оказываются зафиксированными ненадёжно. Осмотр стоит начать именно с креплений.

Если вы не супергерой, способный выдерживать удары током, то сначала нужно снять клеммы аккумулятора. Конденсатор, отвечающий за подушку безопасности, нужно разрядить и отсоединить. Клеммы последнего обычно расположены под рулевой колонкой.

Снятие кожуха руля может потребовать помощи. Логично проделать такую операцию вместе с помощником. Три необходимых контакта обычно располагаются около ступицы, под пластиковой защитой. Необходимо зачистить их надфилем и надёжно зафиксировать на прежней позиции.

Как установить волговские сигналы?

Открываем капот.
Снимаем черную декоративную накладку (открутив 4 самореза) между бампером и телевизором.
Получив доступ к стандартному гудку, снимаем его, открутив винт ключом на «13».
Отрезаем штекер старой проводки, находим плюсовой провод, подсоединяем к штейкеру нового гудка и замыкаем гудок на массу. Если же сигнала нет, а появляется только после нажатия на кнопку, то данный метод подключения правильный. Если же вы решили ставить реле – прилагаю схему подключения, по которой в принципе всё понятно.
Сняв старый гудок, остается свободными две пластины, вот на них мы и установим новые сигналы.
Устанавливаем сигналы, соединяем их к общему плюсовому проводу, аккуратно все изолируем ( в том числе и массу отрезанного штекера).

Важно! Устанавливать «улитки» нужно рупором в низ, чтобы вода в них не затекала, а если и затечет, то сразу вытекала

Установка более мощного звукового сигнала через реле Yamaha YBR 125

Guest

Решил поменять звуковой сигнал на более мощный.

Известно два типа звуковых сигналов: шумовой безрупорный и тональный рупорный. Считается, что безрупорные сигналы более пронзительные и неприятные для слуха, и рекомендуются для применения на трассах и в шумных условиях. Рупорные (улитки) больше подходят для городских условий. Рупорные сигналы устанавливаются, как правило, парами (высокий и низкий тона). Для себя я остановился на безрупорном варианте (громком и пронзительном).

В магазине автозапчастей был куплен гудок от нового ВАЗа, большой и с двумя клеммами ((+) и (-), от старых идут «улитки» с одним контактом (+) и заземлением на массу). Стоимость сего девайса составила 120 руб. Поскольку родной сигнал был рассчитан на силу тока всего в 1.5А, а новый – 5А, то решил подключить его через реле, чтобы не испортить стандартную кнопку. Купил в тех же автозапчастях простейшее 4х контактное реле на 30А (60 руб.). Так же понадобятся примерно 1.5 метра провода и 4 клеммы («мама», с изоляцией).

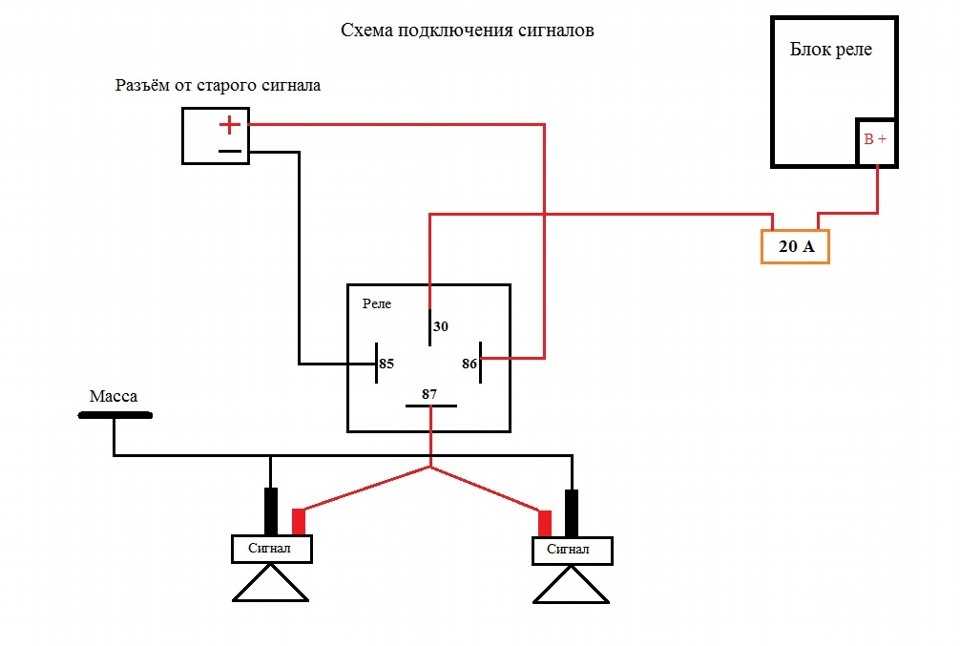

Примерная схема подключения в прикрепленном файле (скопировано с www.niva.faq.msk.ru). Подписи контактов на реле соответствуют рисунку.

Применительно к YBR: Снимаем со штатного гудка провода. Розовый идет к кнопке сигнала (-), коричневый — от аккумулятора (+). В штатной схеме сигнал постоянно запитывается (даже при выключенном зажигании), что совсем не есть гуд в наших влажных климатических условиях.

Подключаем розовый провод на контакт 85

реле, коричневый на контакт86 . Теперь при нажатии на кнопку сигнала слышится щелчок – реле замыкает контакты30 и87 .

Зачищаем коричневый провод и приматываем к нему короткий проводок. Подключаем его к контакту 30

. Теперь (+) постоянно подается на контакты86 и30 . Берем 2 длинных провода. Один подключаем к контакту87 , второй – к ближайшему (-). Я в данном случае просто зачистил розовый провод и подключил второй провод к нему. Накидываем этм провода на контакты гудка. Все готово, можно пугать соседей /images/smilies/wink.gif

Теперь по поводу размещения. Реле привинтил на место штатного сигнала (оно с ушком, как раз под стандартную гайку). Сам звуковой сигнал прикрепил слева под декоративный воздухозаборник (там, где он установлен у европейской версии), под стандартное крепление. Использовал кронштейны, которые были в комплекте (просто согнул их на 90 градусов в верхней части).

Альтернативный звуковой сигнал ВАЗ 2110

Перед тем, как покупать альтернативные звуковые сигналы убедитесь, что уровень сигнала не выше 120Дб, иначе Вы не пройдете ТО.Как сделать звуковой сигнал ВАЗ 2110 громче ? Ну конечно заменить штатные звуковые сигналы на более громкие или установить дополнительные гудки под капот.

Звуковой сигнал от Волги на ВАЗ 2110

Сигналы Волга-3110 (22.3721/221.3721) (высокий, низкий тон). Цена 270р
Сигналы Волга, РАФ С302/303Д (высокий, низкий тон). Цена 430р

Уровень звукового давления 105-118 Дб.

Установить Волговские сигналы в ВАЗ 2110 простой заменой не получится.Все дело в том, что к штатному сигналу подходит два провода: «Минус», который подается с кнопки на руле, и «Плюс», который подходит постоянно (который питает еще и вентилятор радиатора). А для работы Волговских сигналов нужен всего один провод — «Плюс», т. к. «Масса» подается через корпус (от крепления их к кузову автомобиля).

Кроме того, речь идет и о разных потреблениях тока:

Штатные сигналы по паспорту потребляют не более 5А (на замерах не больше 3,5А)
Волговские сигналы 8А каждый (Итого 16А)

Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10)

Внутри салона в блоке предохранителей.
Под капотом (в этом случае реле нужно изолировать, чтобы не попала влага)

Рассмотрим оба варианта подключения на примере:

Установка реле внутри салона

Т.к. Волговские сигналы чуть большего размера, чем сигналы ВАЗ 2110, то устанавливать их придется в места отличные от штатных и лучше через кронштейны, чтобы вибрация при сигнале не сказывалась на качестве звучания.

Установить реле удобнее всего в свободной ячейке в блоке предохранителей.

На контакт «85» реле перекинул провод с 6разъема 13ти контактного реле (это выключатель звукового сигнала на руле). На схеме он серо-черный, на фото он белого цвета). А на освободившееся место вставил провод от «87» контакта реле.

Чтобы подать «Плюс» на реле нужно прокинуть провод с разъема «Ш5-6» к «30» контакту реле, и через перемычку к контакту «86».С контакта 87, при нажатии на кнопку сигнала, (по серому проводу с черной полосой) подается плюс на сигналы.

Т.к. красно-белый провод у сигналов не используется и на него постоянно подается «Плюс», то его нужно заизолировать !

Преимущества такого метода:

Реле находится в монтажном блоке, то есть мы исключаем попадание влаги.
Штатная проводка под капотом
«Плюс» берем отдельный, а не от вентилятора радиатора

Установка реле в подкапотном пространстве

Реле лучше располагать там, где будет меньше всего вероятность попасть влаге. Перед этим реле хорошо заизолировать или обернуть в пакет.

Порядок установки примерно такой:

Ключом на «8» отворачиваем 2 болта крепления решетки радиатора и отщелкиваем 2 нижних защелки, снимаем решетку!
Снимаем штатный звуковой сигнал
Собираем проводку по схеме
Изолируем все соединения, а провод, который соединяет сигналы между собой убираем в гофру (чтобы не перетерся об радиатор)
Крепим реле в подходящем месте
Ставим обратно решетку радиатора

Видео сигнала от Волги на ВАЗ 2110

Штатный звуковой сигнал вместе с сигналом от Волги

Закрепляем звуковые сигналы от Волги в любом удобном месте, на пример к боковым стенкам.И собираем проводку по схеме, также как и в прошлых методах все соединения хорошо изолируем от грязи и влаги.

Пример, установка звуковых сигналов GMP

Пример, установка звуковых сигналов Hella

Звуковой сигнал с компрессором на ВАЗ 2110

Но у компрессорных звуковых сигналов есть и минусы:

Пневмосигнал срабатывает с небольшим запозданием, пока компрессор не наберет необходимое давление.
Компрессор нужно обслуживать, то есть периодически смазывать и т.д.
Пластиковые детали нужно располагать, как можно дальше от сильно греющихся предметов, иначе пластик будет трескаться
Пневматика, как и любой другой компрессор, при нагнетании воздуха, конденсирует на рабочих поверхностях влагу, которая замерзает за ночь. То есть пока она не отогреется, сигнал работать не будет.
На всасывающее отверстие компрессора лучше ставить защиту от пыли и грязи (например одеть чулок)
Цена компрессорных звуковых сигналов на много выше.

Нива 21213 не работает звуковой сигнал

Схема включения звукового сигнала
1 – штепсельная розетка для переносной лампы;
2 – звуковой сигнал;
3 – выключатель звукового сигнала;
4 – блок предохранителей.

Звуковой сигнал нива 2121 – типа С-308 или С-309. Он закреплен в моторном отсеке на кронштейне к панели рамки радиатора. Включается центральной кнопкой рулевого колеса . Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя ваз 2131. Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону. Неработающий звуковой сигнал на автомобиле – очень опасная неисправность. Самое неприятное, что узнают об этой поломке как раз тогда, когда сигнал нужен больше всего – в опасной ситуации на дороге. Из-за чего может отказать сигнал?

Существует несколько причин, по которым звуковой сигнал может перестать работать. Почти все они электрические и подразумевают простое отсутствие контакта там, где он должен быть. Пройдемся по всем:

Сгорел предохранитель звукового сигнала

Самая первая и легкая проверка, которую можно выполнить при неработающем звуковом сигнале – целостность предохранителя. Если он оказался сгоревшим, значит в машине возможно наличие короткого замыкания. Попробуйте вставить целый предохранитель, соответствующий номиналу (Как выбрать предохранитель. Цвета и номиналы). Если он так же сгорит, значит, короткое замыкание реально присутствует

Если нет, то возможно предохранитель просто исчерпал свой ресурс и стоит обратить внимание на другие причины

Не работает кнопка звукового сигнала

Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.

Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.

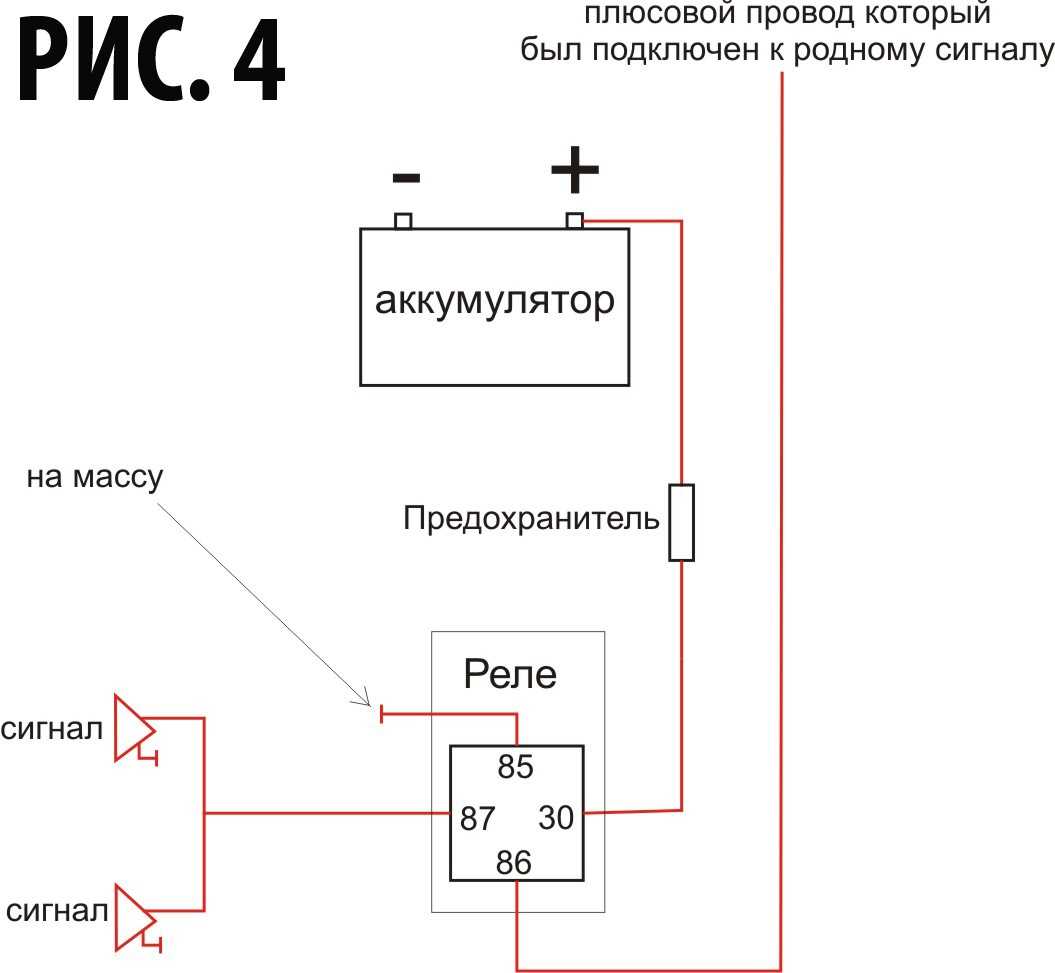

Схема подключения звукового сигнала через реле

Данная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.

Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль. При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается. Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобиле.

Управляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.

Дальше напряжение по короткому проводу передается на кнопку и при ее нажатии электрическая цепь замыкается на «массу» – сигнал включается. Теперь о неисправностях, которые могут случиться в рулевом колесе.

ВНИМАНИЕ!

Все работы, связанные с разборкой рулевого колеса на автомобилях с подушками безопасности, лучше доверить автосервису. Неквалифицированные действия могут вызвать срабатывание подушки, что может привести к травмам, опасным для жизни!

— Истертые контакты

Прижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.

— Изношенное контактное кольцо

Точно такая же неисправность может постичь и токопроводящее кольцо в руле. Оно так же может истереться и привести к отказу сигнала. Метод борьбы тот же – смазка.

Изменяем тональность сигналов автомобиля

Реализовать реле времени можно по-разному. На рис. 1 показана схема одного из возможных его вариантов. Реле собрано на транзисторе VT1. Требуемую временную задержку обеспечивает цепь R1C1. Здесь НА1 — клаксон высокого тона, а НА2 — низкого; оба входят в состав системы электрооборудования автомобиля. Клаксон НА1 включает контактная группа К2.1 реле сигналов автомобиля (обмотка этого реле на рис. 1 не показана), а НА2 — контактная группа К1.1 дополнительного реле К1. Диоды VD1, VD2, VD3 служат для подавления импульсов напряжения самоиндукции, возникающих на обмотках реле К1 и клаксонов НА1, НА2. Когда устройство обесточено (контакты К2.1 разомкнуты), клаксоны выключены, конденсатор С1 разряжен. После срабатывания реле сигналов и замыкания контактов К2.1 немедленно включается клаксон НА1 высокого тона. Одновременно начинается зарядка конденсатора С1 через резистор R1. Когда он зарядится настолько, что откроется транзистор VT1 и сработает реле К1, контакты К1.1 включат клаксон НА2 низкого тона. Задержка его включения зависит от параметров цепи R1C1. При указанных на схеме типономиналах деталей она близка к 1 с. Далее оба клаксона НА1, НА2 звучат одновременно. После размыкания контактов К2.1 оба клаксона выключатся и конденсатор С1 очень быстро разрядится через резистор R2 и эмиттерный переход транзистора VT1 — устройство снова готово к работе. Если нажатие на кнопку подачи звукового сигнала (на руле автомобиля) будет кратковременным (менее 1 с), сработает лишь клаксон НА1, а НА2 включиться не успеет. Ясно, что такой режим ручной подачи сигнала способствует уменьшению общего городского шума.

Описанное реле времени легко смонтировать на современном автомобиле с двумя клаксонами (например, на «Москвиче» АЗЛК-2141), у которого, как правило, они включаются контактами специального реле сигналов. Клаксон такой машины имеет всего один — плюсовой — зажим, минусовым выводом служит корпус клаксона. На автомобилях старых моделей, например, ВАЗ-2101, для управления клаксонами не использовали промежуточного реле, а сами они были подключены на автомобиле по распространенной прежде двупроводной схеме. При этом каждый клаксон обычно имел два зажима, один из которых был постоянно соединен с плюсовым проводом бортовой сети. Для таких машин более подходит схема, представленная на рис. 2. По принципу работы это реле ничем не отличается от предыдущего. Укажем лишь, что здесь SB1-контакты рулевой кнопки звукового сигнала.

В журнале «За рулем», 1993, N» 7, с. 38, 39 в моей статье «Голос узнаете сразу» были описаны устройства, позволяющие имитировать звук старинного клаксона с резиновой грушей (когда на грушу нажимали, раздавался звук сравнительно высокого тона, а когда отпускали -низкого). Они собраны на электромагнитных и тепловых реле, поэтому довольно сложны, а надежность работы невысока. Ниже описаны два электронных аналога этих устройств. Несмотря на то, что в их составе также присутствует одно электромагнитное реле, они проще в реализации и работают лучше. При нажатии на сигнальную кнопку будет звучать клаксон высокого тона, а после ее отпускания кратковременно прозвучит клаксон низкого тона. Схема такого устройства применительно к современному автомобилю показана на рис. 3. Здесь диоды VD1, VD4, VD5 служат для подавления высоковольтных импульсов самоиндукции на обмотках реле К1 и клаксонов НА1, НА2. При замыкании контактов К2.1 реле сигналов звучит клаксон НА1 и заряжается конденсатор С1 через резистор R2 и диод VD2. Транзистор VT1 в это время закрыт, так как закрыт диод VD3. Реле К1 обесточено, клаксон НА2 выключен. После размыкания контактов К2.1 выключается клаксон НА1, открывается диод VD3 и конденсатор С1 разряжается через резистор R1, эмиттерный переход транзистора VT1, диод VD3 и обмотку клаксона НА1. При этом транзистор открывается, срабатывает реле К1 и контактами К1.1 включает клаксон НА2. После разрядки конденсатора (примерно через секунду) транзистор закрывается, реле К1 отпускает якорь, выключая клаксон НА2. Устройство снова готово к работе.

Если на автомобиле нет реле сигналов и клаксоны включаются непосредственно контактами сигнальной кнопки на руле, то устройство следует собирать по схеме на рис. 4. В нем диоды VD1, VD4, VD5 — защитные, а VD2 и VD3, как и в предыдущем устройстве, коммутируют цепи зарядки и разрядки конденсатора С1. По порядку работы устройство тоже практически не отличается от предыдущего.

Неисправности звукового сигнала

Не работают звуковые сигналы	Устранение неисправности
а) Перегорел предохранитель.	Заменить предохранитель, предварительно устранить причину перегорания предохранителя.
б) Обрыв цепи в схеме звуковых сигналов: окислены или разъединены наконечники проводов в разъемных соединениях, повреждены провода.	Проверить последовательно наличие цепи в разъемных соединениях согласно схеме включения звуковых сигналов
в) Окисление, загрязнение контактного кольца на рулевом колесе.	При замыкании контактной пластины центрального переключателя на «массу» звуковые сигналы работают. Зачистить контактное кольцо, отрегулировать.
г) Перекос арматуры рулевого колеса, накладки сигнальной кнопки или не отрегулирован зазор включения звуковых сигналов.	При замыкании контактной пластины центрального переключателя на «массу» звуковые сигналы работают. Зачистить контактное кольцо, отрегулировать. Заменить поврежденные детали, отогнуть накладку рулевого колеса, отрегулировать.
д) Отогнута пластина включателя звуковых сигналов центрального переключателя или ее излом.	При замыкании контактной пластины центрального переключателя на «массу» звуковые сигналы работают. Зачистить контактное кольцо, отрегулировать. Отогнуть пластину или заменить центральный переключатель.
е) Не работает реле включения звуковых сигналов.	Проверить реле на работоспособность,в случае поломки заменить аналогичным
ж) Неправильно установлена перемычка в месте установки реле включения звуковых сигналов на монтажном блоке.	Проверить и установить правильно перемычку: на блоке.
и) Обрыв цепи монтажного блока : перегорание дорожек, ложная пайка.	Проверить цепь согласно схеме монтажного блока. Заменить монтажный блок.
к) Не работает звуковой сигнал: разрегулировка, обрыв цепи обмотки катушки, отпадание «таблетки» контакта, попадание влаги.	Отрегулировать или заменить звуковой сигнал. При регулировке сигнала винтом возможно постоянное замыкание контактов и перегорание предохранителя.
Некачественное звучание звуковых сигналов	Устранение неисправности
а) Неисправность звуковых сигналов: разрегулировка, трещина мембраны.	Отрегулировать сигналы или заменить.

Когда ещё можно и нельзя пользоваться звуковым сигналом?

Теперь рассмотрим несколько мифов и фейков относительно обсуждаемого нами правила. А таковые, к сожалению, в 2023 году есть.

Если мне создают препятствие?

Здесь речь идёт больше о заблуждении. Многие автолюбители полагают, что имеют полное право подать сигнал звуком в том случае, если другой автомобиль просто препятствует их проезду. Например, вы уже стоите и не можете проехать.

Но дело в том, что в такой ситуации и большинстве подобных вы не предотвращаете ДТП (хотя бы потому что вы стоите, а не едете). Следовательно, формально в таком случае использовать клаксон запрещается.

Но ещё раз напомним, что речь идёт именно о формальном требовании Правил. Вопрос, оштрафуют вас за это или нет, будет для многих очевиден.

В жилой зоне?

Ещё больше автовладельцев считают, что сигналить запрещается во дворах и жилых зонах многоквартирных и даже частных домов. Однако, и это неправда. Единственное ограничение в данном случае устанавливает пункт 19.10 ПДД, и здесь нет ни слова о жилых зонах.

Чтобы привлечь внимание или позвать кого-либо?

Собственно, то, зачем вообще многие водители используют звук автомобиля, по сути является запретным

Вы не имеете права по букве ПДД использовать его в целях просто привлечения внимания других людей (или животных), если только это внимание не требуется, чтобы не попасть в ДТП

Если водитель не едет на зелёный?

А это вариация вышеописанной ситуации

Только водитель привлекает внимание в более частном случае – чтобы поторопить впереди стоящую машину и её зазевавшегося водителя. Таким образом, для этого сигналить также запрещено

Шаг 2

Поставьте автомобиль на стоянку или нейтраль с помощью комплекта экстренного торможения. Отсоедините отрицательный провод аккумулятора с помощью разъема и гаечного ключа. Поднимите капот и найдите оригинальный звуковой сигнал. Там будет только один провод, прикрепленный к выступу, выступающему из рога, который будет горячим проводом. Следуйте по этому проводу обратно к приборной панели, насколько вы можете. Возможно, вам придется разрезать ткацкий станок, чтобы найти его. Найдите хорошее место, чтобы разрезать провод с помощью зачистки проводов. Используйте инструмент для зачистки проводов, чтобы зачистить оба конца, оставив примерно полдюйма неизолированного провода.

Волговские сигналы на ниву шевроле.

Нужны были 2 металлические пластины, желательно из относительно толстого металла, чтобы «дудки» плотно сидели и не болтались. Изготовить самому их довольно просто, но у меня не было такой возможности, поэтому поехал искать в магазин нечто подходящее.

Нашел скобы от «шестерочного» багажника, которые как раз подошли для моих целей. Сигналы закрепил на креплении радиатора ГУРа.

Сидят довольно прочно, не болтаются и не достают до радиаторов ГУРа и двигателя. Вот так они выглядят вдвоем.

Штатную проводку не портил, купил одного мелкого «папу» и две побольше «мамы». Взял провод подходящей длинны, обжал «мам-папу» на нем. Звук стал гораздо приятнее, даже сигналом чаще пользоваться стал. Ну а как всё собрано видно на фотках.

Проводку удлинил штатную через двухпроводную колодку и закрепил на пластиковые стяжки. Кронштейны закрепил на штатные отверстия через прокладки.

Возможные неисправности: признаки и причины

По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:

Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.

Что касается причин, из-за которых устройство может выйти из строя, то их множество:

Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
Бывает и такое, что изнашивается контактное кольцо прямо на руле.
Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
Перегорела обмотка гудка.
Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).

Заключение

В завершении темы стоит отметить, что клаксон в первую очередь — это устройство для общения водителя с пешеходом или другими водителями в исключительно крайнем случае.

Правила пользования звуковыми сигналами

Громкость и звук таких устройств пока никакими ГОСТ-ами не регламентируется, а нарушением считается использование спецсигналов («крякалок»).

В городском режиме гудок разрешено использовать только для предупреждения ДТП, а вне населённого пункта перед началом обгона.

Беспорядочное использование гудка считается нарушением правил дорожного движения. В этом случае к водителю могут быть применены штрафные взыскания со стороны сотрудников дорожной службы.

https://youtube.com/watch?v=PY0wDb3pkmc
