Системы питания двигателя

Дизельное топливо

Дизельное топливо является одним из продуктов переработки нефти. В нем содержатся различные углеводороды (парафины, нафтены, ароматические и др.). Число атомов углерода, входящих в молекулы дизельного топлива, достигает тридцати. Основное качество дизельного топлива — легкость воспламенения при соприкосновении с горячим воздухом. Воспламеняемость топлива характеризуется цетановым числом. Чем выше это число, тем менее стойки к окислению молекулы топлива и легче оно воспламеняется. У дизельного топлива цетановое число составляет 40 — 50 (чаще всего 45).

Важной характеристикой топлива также является его вязкость при различных температурах. Для обеспечения нормальной работы двигателя топливо не должно застывать при низкой температуре (до -60 °С)

Кроме того, необходимо, чтобы топливо не было токсичным, обладало антикоррозионными и смазывающими свойствами, а также не создавало паровые пробки в топливопроводах при температурах до 50 °С.

Для автотракторных дизелей используется топливо марок А (арктическое), 3 (зимнее) и Л (летнее). Наиболее широко распространено топливо марок З (при отрицательной температуре воздуха) и Л (при температурах выше 0 °С).

Основные данные для контроля, регулировки и обслуживания системы охлаждения

Температура начала открытия основного клапана термостата,°С	83-87
Температура полного открытия основного клапана термостата,°С	102
Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар)	110-150 (1,1-1,5)
Давление открытия впускного клапана пробки расширительного бачка, кПа (бар)	3-13 (0,1)
Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20—30 °С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более, °С	95
Объем жидкости в системе охлаждения двигателя, л	7,84
Охлаждающая жидкость (смешивание жидкостей разных марок не допускается)	Лада-А40; ОЖ-К Тосол-ТС; ОЖ-40 Тосол-ТС; ОЖ-65 Тосол-ТС; Антифриз G-48; Cool Stream Standart; Cool Steam Premium

Элементы питания и их функции

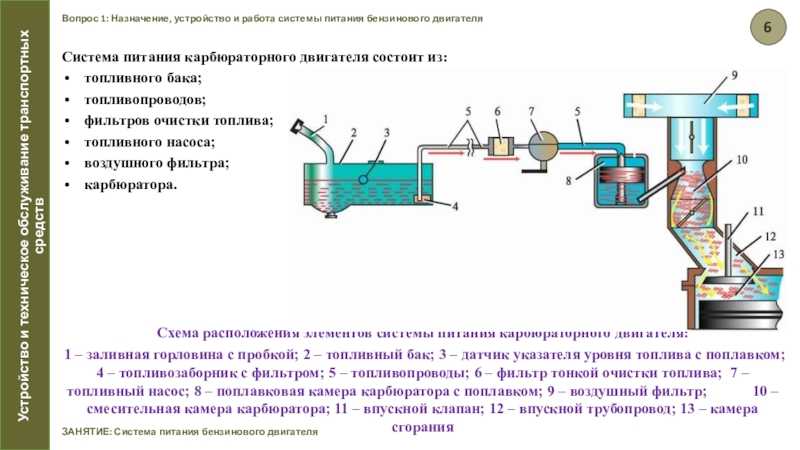

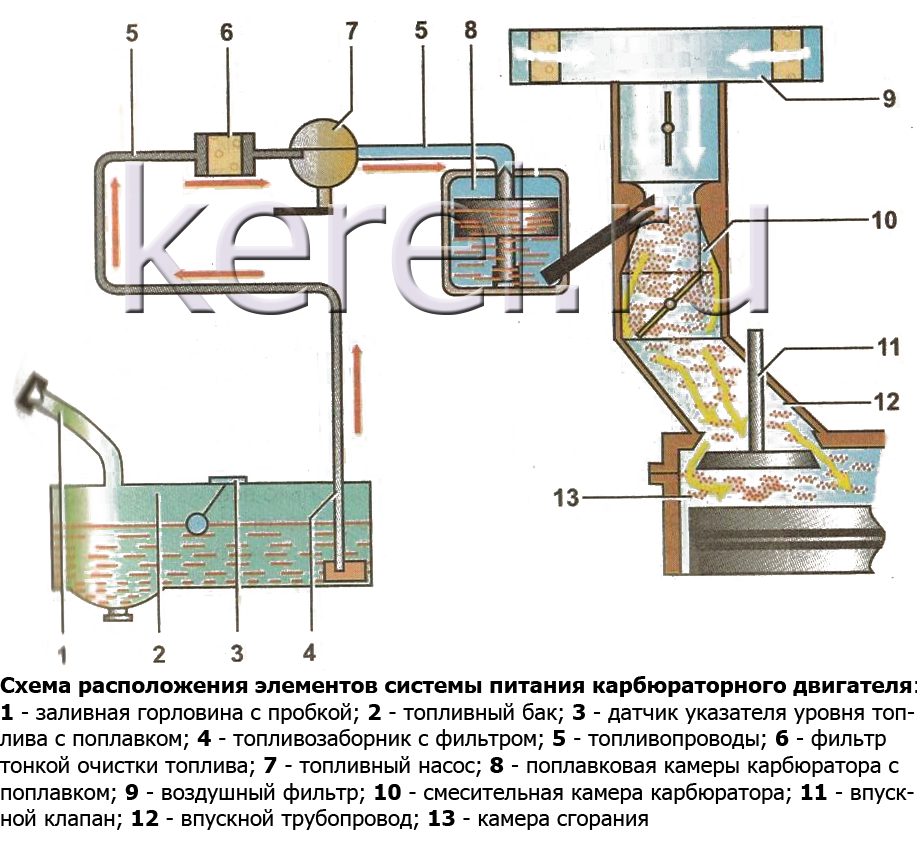

Конструктивно сложилось так, что существует стандартный набор элементов топливной системы бензинового силового агрегата. Разницу составляет непосредственно система впрыска топлива в коллектор или цилиндры. Рассмотрим, все элементы инжекторного и карбюраторного моторов.

Топливный бак

Неотъемлемый элемент любого транспортного средства. Именно в нём храниться горючее, которое поступает в камеры сгорания. В зависимости от конструктивных особенностей автомобиля, объём топливного резервуара может быть разный. Изготавливается данный элемент из стали, нержавейки, алюминия или пластика.

Трубопроводы

Топливопроводы служат транспортной системой между топливным баком и системой впрыска. Обычно они изготавливаются из пластика или металла. На старых автомобилях можно встретить их медными. Для соединения с остальными элементами топливной системы могут использоваться переходники, соединители или прочие элементы.

Топливный фильтр

В связи с не особо качественным топливом, для фильтрации используется фильтр горючего. Располагаться этот элемент может в топливном баке, подкапотном пространстве или под автомобилем, вмонтированным в топливопроводы. Для каждой группы автомобилей используется разный элемент.

Каждый производитель автомобилей использует свои фильтры. Они бывают разные за формою и материалом. Наиболее распространенными считаются волокнистые или хлопчатобумажные. Эти элементы наиболее лучше задерживают сторонние элементы и воду, которые засоряют цилиндры и форсунки.

Бензонасос

Бензонасос — это насос прогоняющий топливо по всей системе. Так, они бывают двух типов — электрический и механический. Многие бывалые автолюбители помнят, что на старых «Жигулях» и «Волгах» устанавливались бензонасосы механического действия с лапкой, которой можно было подкачать недостающее топливо для запуска. Располагался этот элемент на блоке цилиндров, зачастую с левой стороны.

Все современные бензиновые силовые агрегаты оснащаются электрическими бензиновыми насосами. Располагаются элементы, зачастую, непосредственно в топливном баке, но бывает и такое, что данный элемент находится в подкапотном пространстве.

Карбюратор

На старых транспортных средствах устанавливались карбюраторы. Это элемент, который при помощи механических действий подавал топливо в камеры сгорания. Для каждого производителя, они имели разную структуру и строение, но принцип работы оставался не сменным.

Форсунки

Форсунки — часть топливной системы инжекторного бензинового силового агрегата, который выполняет функцию дозированной подачи бензина в камеры сгорания. По форме и видам, форсунки бывают разные, это индивидуально для каждого автомобиля.

Располагаются эти элементы на топливной рампе. Обслуживание форсунок стоит проводить регулярно, поскольку если они слишком засоряться, их уже вычистить может, не представится возможным и придётся менять детали полностью.

Устранение проблем с форсунками

Сначала стоит попытаться промыть форсунки «Приоры». Для этой процедуры имеются три способа:

1. Промывка в процессе эксплуатации.
2. Аппаратный способ промывки, без снятия с двигателя «Приоры».
3. Чистка ультразвуком в специальном станке.

Самый доступный и простой, это самостоятельная прочистка форсунок «Приоры». Делается это посредством заливания в бак, специальной жидкости. Они в достаточном разнообразии имеются в продаже. Самые популярные из них, это следующие препараты:

• Германская «Ликви Молли».
• Штатовская «Хай Гир».
• Российский «Лавр».

Для промывки, достаточно в момент заправки залить в бак жидкость, согласно инструкции на флаконе. И спокойно ездить, пока не выработается всё топливо. После этого, заменить свечи.

Два остальных способа, требуют специального оборудования и могут проводиться только в условиях станции технического обслуживания. Промывка форсунок, без снятия с «Приоры», проводится методом подключения специальной ёмкости к топливной рамке двигателя. Электробензонасос отключается. От рамки отсоединяется штуцер топливопровода, и подключается бачок промывки. В нём под давлением, находится смесь бензина, с промывающей жидкостью. Мотор «Приоры» запускается, и работает до полной выработки смеси. После чего, так же, следует замена свечей «Приоры».

Промывка форсунок с помощью ультразвука

Для этого придётся снимать форсунки с мотора «Приоры». Операцию проделывают на специальном стенде, или в ультразвуковой ванне. Такое оборудование стоит довольно прилично, и его может позволить себе, далеко не всякий автосервис. Кроме того, это рискованная операция. Иногда, вместо приведения инжекторов в порядок, обработка ультразвуком, наоборот, полностью выводит узлы из строя

Поэтому нужно относиться к этому процессу с большой осторожностью

Но в любом случае форсунки, как и при замене, придётся демонтировать. Как это сделать?

Снятие форсунок для промывки или замены

Это серьёзный процесс, требующий внимания и терпения. Для его воплощения в жизнь понадобятся:

• Отвёртки.
• Плоскогубцы.
• Ключи головки на 13 и 10.
• Ключ шестигранник на 5.
• 2 гаечных ключа на 17.
• Монтировка.

В первую очередь, конечно, отключается аккумулятор «Приоры». После этого, снимаются разъёмы с катушек зажигания. Ключом на 10 выкрутить болты крепежа, и извлечь катушки. Головкой на 13, открутить 5 болтов и гаек, которые притягивают к головке впускной ресивер. Ключами на 17, отсоединить топливопровод от патрубка, идущего к рамке форсунок. Отвёрткой выкрутить крепёж этого патрубка к головке блока. Открутить крепёж, и вынуть трубку для масляного щупа. Сняв хомут, отодвинуть резиновый патрубок от картера, до головки. Открутить и снять гайки на 10, держащие сверху воздушный ресивер входящего воздуха. Снять корпус воздушного фильтра. Шестигранником, открутить два болта фиксирующие топливную рамку. Подать на себя (в сторону радиатора) ресивер, не снимая его полностью, на 3—5 сантиметров. Отсоединить разъём жгута форсунок. Монтировкой, аккуратно поддеть, и вытащить из отверстий форсунки.

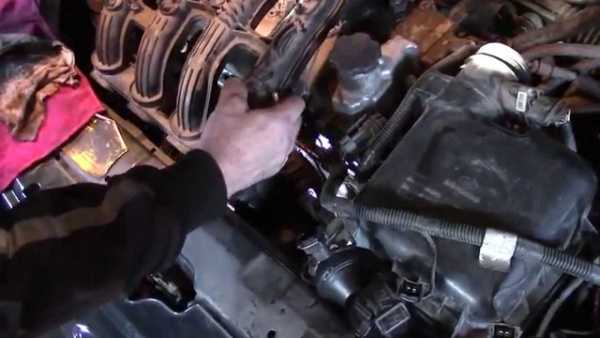

После этого становится возможным вытащить топливную рамку в сторону аккумулятора. Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке.

Для просмотра имеется полезное видео по теме, снятие форсунок на «Приоре»:

Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок

• Электромагнитные форсунки;
• Электрогидравлические форсунки;
• Пьезоэлектрические форсунки.

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка (пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Как Снять Форсунки На Приоре С Кондиционером

Снятие и установка форсунок Лада Приора

• Признаками неисправности форсунок могут быть:
• – затрудненный пуск двигателя;
• – неустойчивая работа двигателя;
• – двигатель глохнет на холостом ходу;
• – пониженная частота вращения коленчатого вала ваз 2171 на холостом ходу;
• – двигатель не развивает полной мощности, недостаточная приемистость двигателя;
• – провалы в работе двигателя при движении ;
• – повышенный расход топлива;
• – повышенное содержание СН в отработавших газах.

Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.

1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор.

2. Проведите первоначальную проверку обмоток форсунок ваз 2172. Для этого поочередно подсоедините омметр к контактам колодок.

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки лада приора или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с лада приора (см. «Снятие и установка топливной рампы»).

5. Подденьте отверткой пружинный фиксатор форсунки…

Снятие форсунок на приоре (лада2170, ваз 2112)

Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь…

Снятие форсунок на Приоре.

Промывка находится ТУТ …

6. …снимите фиксатор…

7. . и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки.

8. Для выявления неисправной форсунки подключите к контактам форсунок лада приора омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Форсунки двигателя ВАЗ-21126-00 ВАЗ 2170 имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ priora других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

9. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца…

10. …демонтируйте уплотнительное кольцо с форсунки lada priora…

11. …и аналогично снимите кольцо со стороны распылителя.

12. Если устанавливаете прежние форсунки приора, аккуратно промойте их распылители растворителем или очистителем карбюратора лада приора.

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

13. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40.

• 14. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.
• 15. Установив топливную рампу приора, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок priora.
• 16. Установите все снятые детали ваз 2170 в порядке, обратном снятию.

Снятие топливной рампы и форсунок автомобиля Лада Приора

Топливную рампу снимаем для проверки работы форсунок и их замены. Сбрасываем давление в системе питания (см. «Замена топливного фильтра»). Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).

Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов форсунок…

…и снимаем колодку жгута проводов форсунок с кронштейна.

Крестообразной отверткой отворачиваем винт крепления прижимной планки трубки подвода топлива к рампе.

При отворачивании штуцера трубки подвода топлива к рампе следует обязательно удерживать ключом наконечник трубки рампы во избежание поломки рампы. Удерживать наконечник трубки рампы за его шестигранник размером «на 17» ключом того же размера не удается из-за приваренной к шестиграннику пластины.

Шестигранник трубки рампы вместе с пластиной можно удержать рожковым ключом «на 22» (для наглядности показано на снятой рампе).

Ключом «на 17» отворачиваем штуцер трубки подвода топлива к рампе, удерживая наконечник трубки рампы ключом «на 22». Вынимаем трубку подвода топлива из наконечника трубки рампы…

…и снимаем уплотнительное резиновое кольцо. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода»).

Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к головке блока цилиндров.

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий головки блока цилиндров и снимаем рампу с форсунками и жгутом проводов.

Топливная рампа в сборе с форсунками и жгутом проводов Нажав на пружинный фиксатор…

…отсоединяем колодку проводов от форсунки.

…снимаем скобу, фиксирующую форсунку.

Преодолевая сопротивление уплотнительного кольца, вынимаем форсунку из топливной рампы.

Лезвием шлицевой отвертки поддеваем и снимаем уплотнительные кольца форсунки.

Форсунка с уплотнительными кольцами Аналогично снимаем остальные форсунки. Уплотнительные кольца форсунок заменяем новыми. Перед монтажом наносим на уплотнительные кольца форсунок тонкий слой моторного масла. Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.
