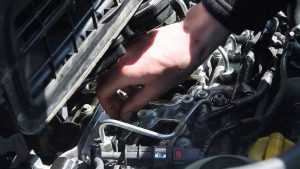

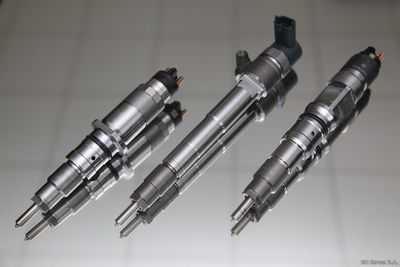

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается.  Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к ГБЦ.

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Как диагностируют и ремонтируют форсунки

В том случае, если в нестабильной работе ДВС владелец подозревает выход из строя топливной аппаратуры, в частности, неисправности форсунок, придётся отправиться на компьютерную диагностику. Когда она покажет ошибки в работе форсунок, их все, комплектом, снимут с мотора и отправят на диагностику на специальном стенде. Стендовая диагностика покажет, не стравливают ли форсунки топливо обратно в сливную магистраль, а если это происходит — под каким давлением.

Следующим этапом будет тестирование работы форсунок на оборудование, которое имитирует работу на двигателе, при участии ТНВД и топливных патрубков. Электронные датчики поочерёдно замерят все параметры работы каждой форсунки, и это даст направление для диагностики причин проблемы. После проверок форсунки отправляют в ультразвуковую ванну и чистят от нагара и других отложений.

После диагностики наступает этап осмотра каждой форсунки на стенде. Мастер аккуратно разбирает все мельчайшие элементы форсунки (можно сделать только на электромагнитных форсунках) и рассматривает их под микроскопом. Преимущества такого скрупулёзного подхода в том, что большинство производителей выпускают все необходимые «запчасти» для ремонта и восстановления форсунки. Установив проблему, например, с неработающим распылителем форсунки, можно заменить его на новый, тем самым вернуть элементу работоспособность бюджетным методом.

Правда, для форсунок тех производителей, комплектующие которых не найти в продаже, остаётся только две стратегии — заменять дорогостоящий элемент на новый в сборе либо искать бюджетный аналог нужной детали, но другого производителя.

После того, как все нуждающиеся в замене элементы форсунок будут заменены, мастер собирает элемент воедино. Самый ответственный этап — регулировка собираемой форсунки, и это трудная задача: каждая собранная часть измеряется индикатором, если размер не соответствует нужному диапазону — деталь снова разбирается и регулируется шайбой или стопорным кольцом. И так с каждым элементом вплоть до полной сборки форсунки.

Немаловажно также затянуть верхнюю и нижнюю часть форсунки с предельно регламентируемым моментом затяжки с помощью динамометрического ключа. После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы

После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы.

Сообщества › Сделай Сам › Блог › Станция для промывки инжектора — своими руками за 5 минут —

Расскажу как сделать устройство для промывки инжектора, за пять минут, своими руками. Минимум работ и минимум инструмента. Простая но надёжная и рабочая конструкция, которой я пользуюсь не один год и промыл с её помощью не один авто. Приобретаем вот такую штуку, стоит в пределах 500-600 руб.

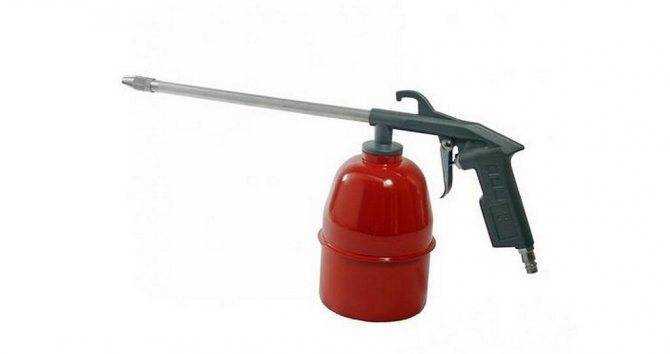

Называется пистолет для мовиля, есть разные варианты, но смысл один.

Далее делаем как показано на фото, откручиваем родной носик, глушим его, и желательно, но не обязательно отрезаем трубку идущую в бачок. Через неё пойдёт воздух внутрь бачка через жидкость, и будет насыщать воздухом промывочную жидкость, что не очень хорошо. Поэтому рекомендую её отрезать.

Далее в бачке сверлим отверстие для золотника и вставляем золотник, как на фото. Блестящую штуку я наклеил для увеличения толщины стенки бачка. Она тоже не обязательна, золотник и без неё хорошо держится, просто мне так захотелось.

Дальше подбираем шланг нужного диаметра и ОБЯЗАТЕЛЬНО

ставим фильтр тонкой очистки. Фильтр меняем перед каждой новой чисткой, особенно если прибором давно не пользовались.

Регулятор давления на входе, не обязателен, у меня он был, поэтому я его поставил. С ним удобнее регулировать давление, но в начале я обходился и без него, регулировкой на компрессоре.

Фиксируем курок в нажатом положении, любым доступным методом, в моём случае это скотч :))

В итоге получается вот такой агрегат.

На некоторых машинах можно подключится без переходника, а на некоторые придётся подобрать переходник. Его можно подобрать от бензинового фильтра, отрезав один из штуцеров входа-выхода. Мой набор разных разностей :))

Применение: Пред началом работы, рекомендую залить бензин а не жидкость в установку, так как если вы переборщите с давлением вся жидкость уйдёт в бак, а это плохо. Так как жидкость концентрированная, она начнёт отмывать все отложения начиная с бензонасоса, магистралей и.т.д., и вся эта грязь пойдёт в форсунки, в результате вы можете получить отрицательный результат. Поэтому в начале залейте бензин, отрегулируйте нужное давление и только потом заливайте жидкость.

На компрессоре вначале регулятор давления уберите на минимум, (компрессор должен быть полностью накачен) подключаем к компрессору установку и начинаем поднимать давление примерно до 2 — 2.2 бар. Если вы переборщите с давлением, вы услышите шипящий звук и фильтр тонкой очистки станет пустой. Подбираем нужное давление, точность его не столь важна, но двигатель должен работать устойчиво. Заводим двигатель и проверяем работу.

Если всё устраивает, сливаем бензин и заливаем жидкость. Дальше следуем инструкции указанной производителем промывочной жидкости. Вот по сути и всё.

Видео версию можете посмотреть тут:

ФОРСУНКИ

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

• GM (1300 – 1400 руб.),
• BOSCH (1000 – 1200 руб.),
• SIEMENS (800 – 1400 руб.).

Статья в тему: Плохо греет печка на ВАЗ 2114: выясняем причины и устраняем проблему

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Есть определенные признаки забитых форсунок инжектора:

• Провалы в работе двигателя, дергание;
• Большой расход бензина;
• Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

СНЯТИЕ

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
2. Снимаем патрубок воздушного фильтра;
3. Отсоединяем топливопроводы (подающий и «обратку»);
4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
6. Демонтируем топливную рейку.

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

ПРОВЕРКА

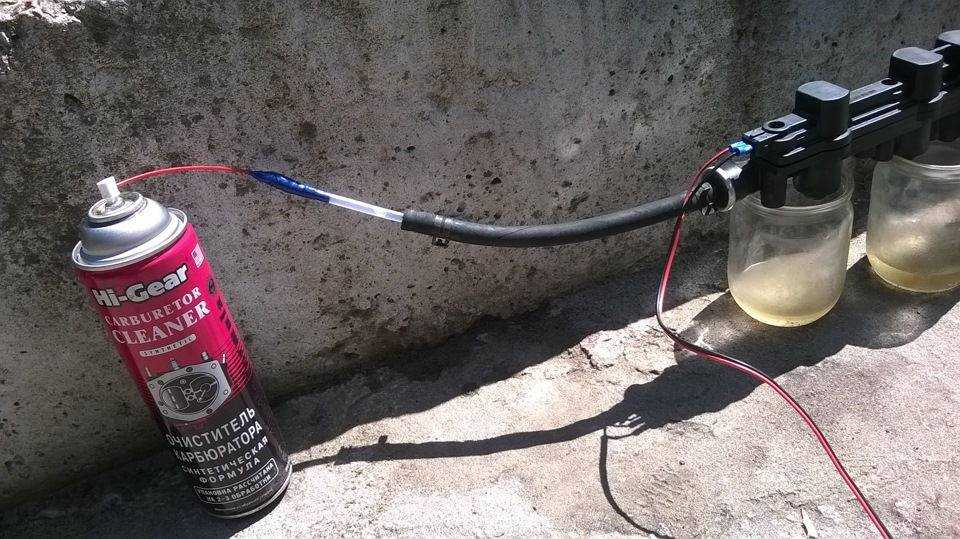

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Статья в тему: Система ручного (стояночного) тормоза на ВАЗ 2110

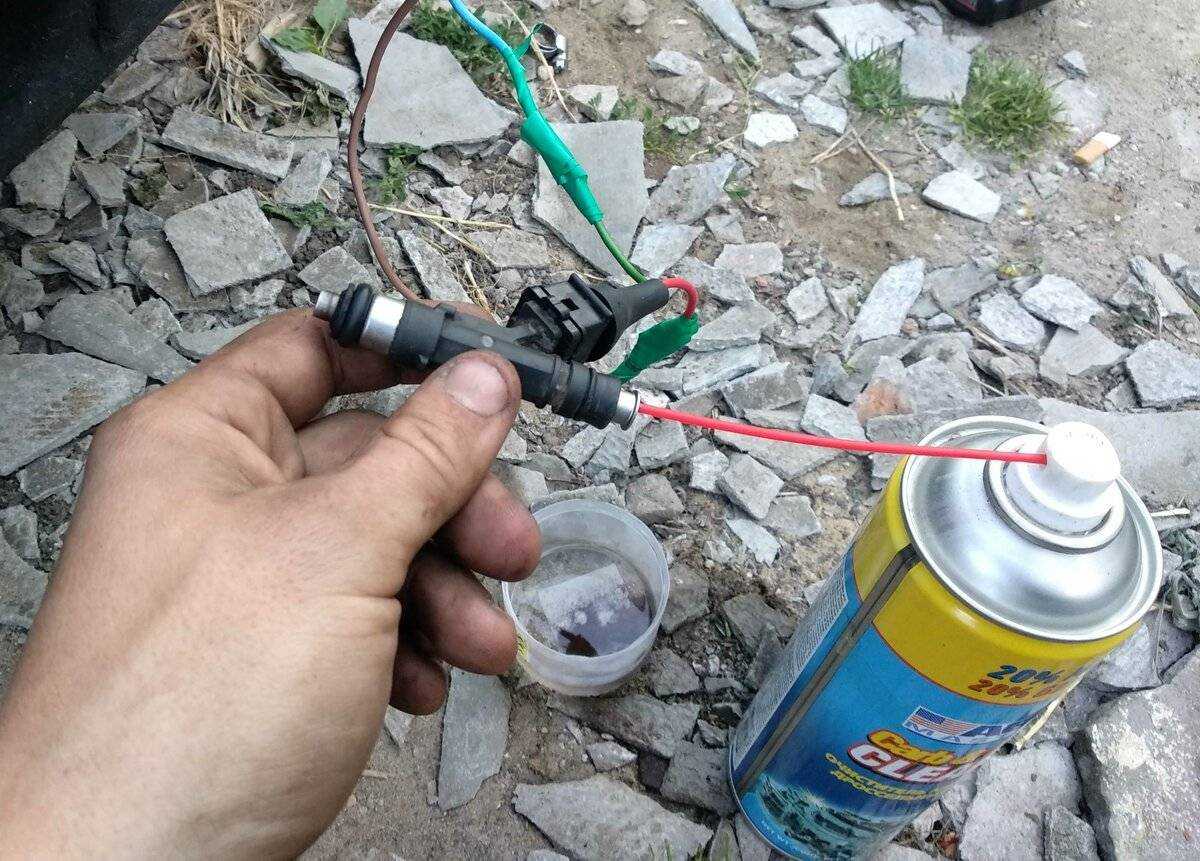

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Снятие и промывка форсунок

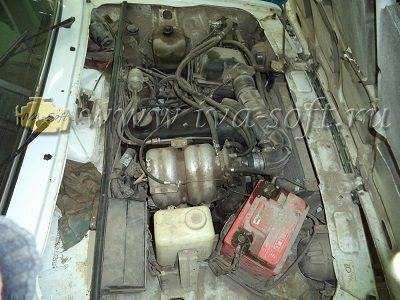

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

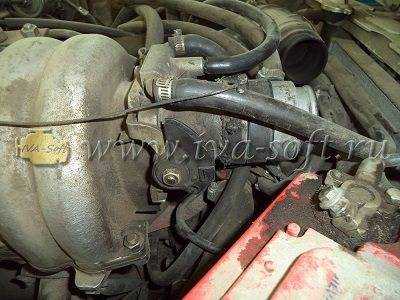

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

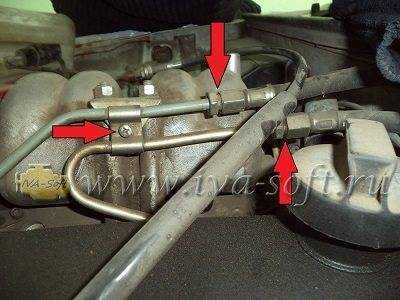

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Снимаем крепеж топливопроводов

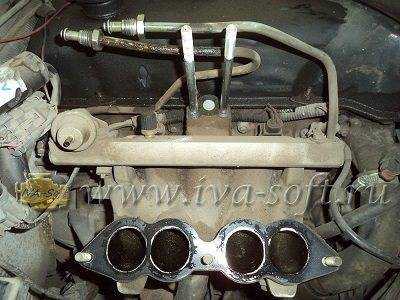

Снимаем впускной коллектор и убираем его в сторонку.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя.

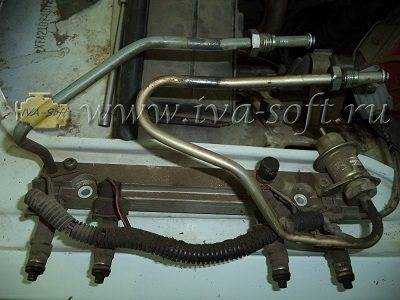

Вытаскиваем рампу вместе с форсунками. Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя.

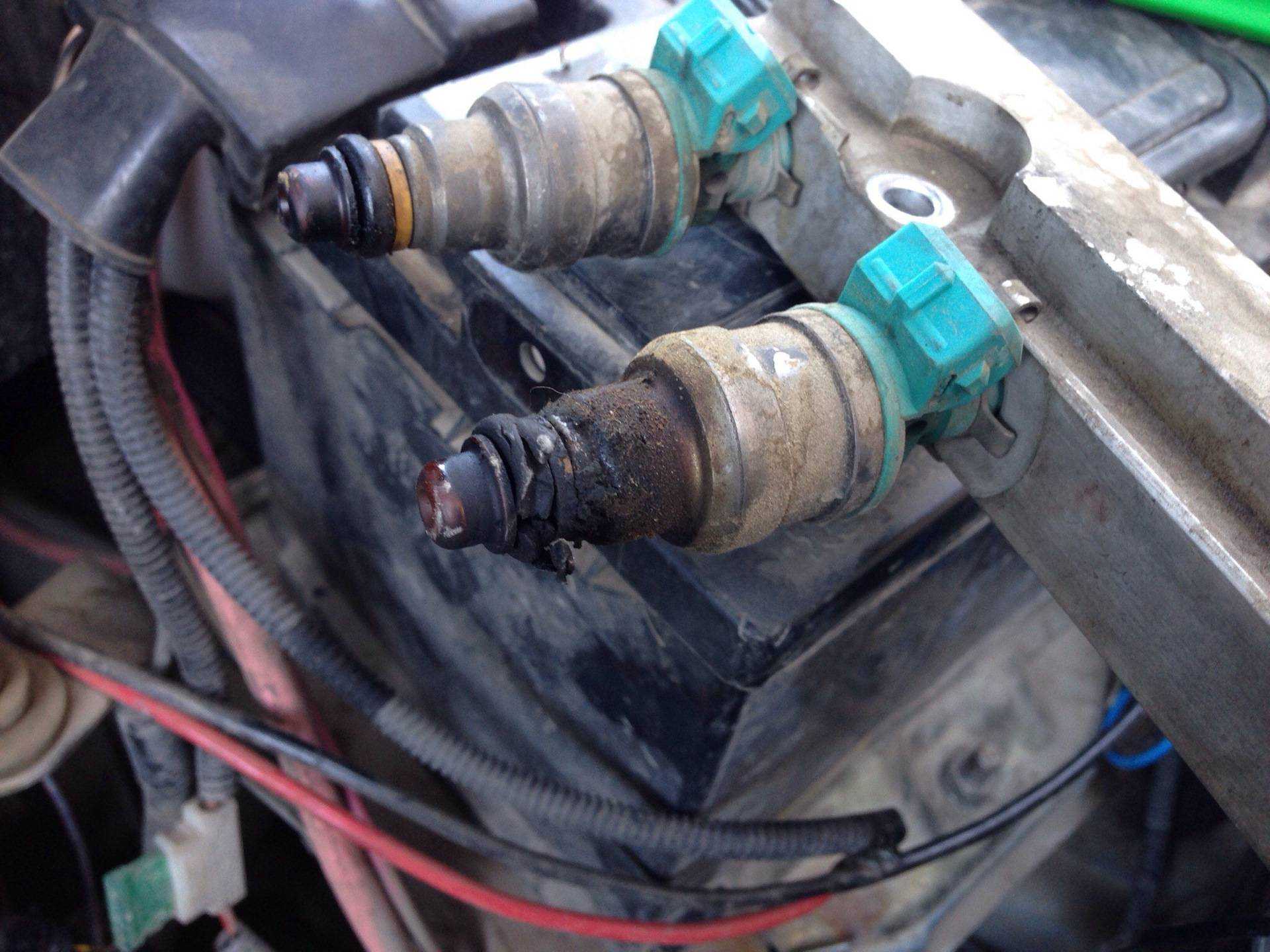

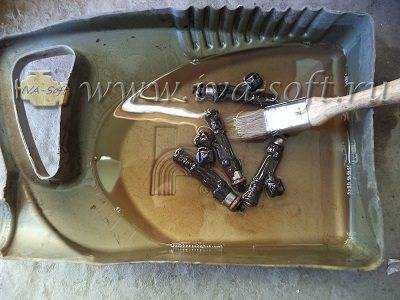

Мы видим ржавчину как в самих форсунках, так и в топливной рампе. Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках. Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета, она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучше оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502.

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом .

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40. Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место

Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40.

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» .

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости заменяем новой.

Устанавливаем новые уплотнительные колечки бензопроводов.

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов. В нашем случае установлен фильтр старого образца.

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм.»

Вот что выливалось из фильтра в нашем случае.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода. Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердствуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива и подсоса воздуха.

Снятие форсунок с мотора для диагностики

На современных инжекторных системах элемент представляет собой электромагнитное устройство, которое открывается по команде ЭБУ для пропуска части топлива.  На большинстве автомобилей форсунки установлены на топливной рампе (рейке). Процесс снятия может несколько отличаться зависимо от типа и конструкции ДВС, также могут понадобиться разные инструменты.  Зачастую, чтобы снять топливные форсунки, необходимо подготовить:

• набор отверток;
• несколько ключей;
• плоскогубцы или пассатижи;
• средство для чистки карбюратора;
• тряпки или подходящую ветошь;

Теперь давайте подробнее рассмотрим процесс и ответим на вопрос, как снять форсунки на ВАЗ или на любом другом инжекторном автомобиле. Для начала нужно снизить давление в топливной системе. Многие модели автомобилей имеют регулятор давления на топливной рейке. Данный регулятор является клапаном, на который нужно нажать. В результате топливо из рампы вытечет наружу, давление упадет.

Помните, форсунки подают горючее под высоким давлением

По этой причине следует соблюдать осторожность при работе с элементами, которые подключены к системе питания двигателя или поверяются в условиях подачи горючего под давлением. Дело в том, что струя топлива может причинить серьезные травмы.

Далее нужно снять топливную рампу, на которой закреплены форсунки.  Для демонтажа необходимо отключить разъемы с проводами, которые закреплены при помощи специального фиксатора. Указанный фиксатор представляет собой пружинную скобу, на которую нужно нажать. Затем потребуется сдвинуть отверткой зажим вдоль рампы. Теперь форсунки можно извлекать.

Извлечение осуществляется посредством небольшого поворота или покачивания устройства, после чего плоской отверткой требуется снять уплотнительные кольца. Кольца обычно размещены на корпусе и на распылителе.  Отметим, что после снятия резиновые уплотнительные кольца форсунок подлежат замене.

Диагностика неисправностей

Несмотря на неоспоримые преимущества перед карбюраторными системами, инжекторные двигатели довольно капризны, подвержены влиянию многих факторов и предъявляют более высокие требования при обслуживании.

От состояния форсунок зависит работа двигателя. Основными внешними признаками проблем с форсунками являются:

• рывки и провалы при ускорении автомобиля;
• пониженные обороты двигателя;
• нестабильная работа на холостых и малых оборотах;
• высокое содержание токсичных веществ в выхлопе.

Проверка стетоскопом

Диагностику можно провести самостоятельно или обратиться в автосервис. Порядок действий при проверке форсунок своими руками следующий.

1. Проверьте клапан. Если он неподвижен, то неисправна либо сама форсунка, либо электрическая цепь.
2. Если при открытии клапана слышен характерный звук, он исправен. Если звука нет, клапан не работает.

При диагностике форсунок можно использовать стетоскоп.

1. С помощью стетоскопа прослушайте щелчки работы форсунок на холостом ходу. Прослушивание производите так, чтобы щелчки не передавались по топливной рампе на неработающую форсунку от работающей.
2. Убедитесь, что частота повторения щелчков повышается с ростом частоты вращения коленвала двигателя. В противном случае форсунка неисправна.

Видео: проверка форсунок стетоскопом

Проверка мультиметром

Мультиметр — специальный прибор для диагностики электрических цепей.

1. В технической документации найдите величину сопротивления форсунок, установленных на вашем авто.
2. Отсоедините от форсунок провода.
3. Установите мультиметр в режим замера сопротивления.
4. Подсоедините контакты мультиметра к форсункам.
5. Измерьте сопротивление форсунок.

Нормальный импеданс форсунок с низким сопротивлением должен составлять 2–5 Ом, с высоким — то 12–17 Ом. Если значения не совпадают, форсунка меняется на новую.

Проверка на стенде

Стенд может иметь различную конструкцию, может быть дорогим или дешёвым. Простые стенды можно встретить в частных гаражах. С их помощью проверяют давление форсунок. Профессиональные стенды позволяют максимально точно диагностировать и отрегулировать форсунки. Такое оборудование имеется, как правило, только в сервисных центрах.

Профессиональный стенд для проверки форсунок

В качестве простейшего стенда для проверки форсунок можно использовать механический тестер МТА-2. С его помощью легко проверяется состояние форсунок, давление, ТНВД. При этом не нужно разбирать двигатель.

Более дорогим и сложным является стенд «Бош». Многие эксперты называют его эталоном качества для диагностирования ТНВД. Хорошие результаты показывают также стенды «Делфи», «Хартридж», «Работти» и др.

Устройство и принцип работы топливной форсунки

В целом, форсунка представляет собой электромагнитный клапан с распыляющим устройством. Подача топлива осуществляется через штуцер большого давления. Затем, через жиклер, оно движется в специальную камеру гидравлического управления. Камера имеет тесную связь с линией, предназначенной для возврата топлива, посредством жиклера. Управление жиклером осуществляется при помощи электромагнитного клапана.

Как только жиклер закрывается, давление, прилагаемое к плунжеру, возрастает и превышает по значению давление, приложенное к игле. После этого, игла попадет на седло и закрывает проход топлива, находящегося под высоким давлением, в камеру сгорания. При подаче электрического сигнала на контакты электромагнитного клапана, жиклер открывается, и гидравлическое давление в камере уменьшается. Давление на плунжер также уменьшается и игла форсунки поднимается.

Таким образом, топливо впрыскивается в камеру сгорания до закрытия иглы. Данная система управления позволяет быстро открывать и закрывать клапан, обеспечивая эффективную подачу топлива и максимально низкий расход топлива.

Условно, вся работы форсунки делится на четыре этапа:

• Форсунка находится в закрытом состоянии, при этом, испытывает давление.
• Начало открытия форсунки, соответственно осуществляется впрыск топлива.
• Полное открытие форсунки.
• Закрытие форсунки, соответственно впрыск топлива завершается.

Все эти процессы осуществляются за счет электрических импульсов, подаваемых с электронного блока управления двигателем. Если выключить зажигание и остановить двигатель, форсунка будет закрыта. Закрытие происходит за счет действия возвратной пружины внутри корпуса.

https://youtube.com/watch?v=Iav9_8JqBOk

Как Снять Топливную Рампу Форд Фокус 2

Снятие, проверка и установка топливных форсунок

Смажьте сальники перед установкой.

11. Запустите двигатель и убедитесь, что уплотнения труб и сопел негерметичны.

На 1,8 и 2,0 литровых двигателях R4 Duratec-HE

16V

выполните следующие операции.

1. Уменьшите давление в топливной системе (см. «Снижение давления источника питания», стр. 143).

2. Отсоедините отрицательный кабель от аккумулятора.

4. Сожмите защелки.

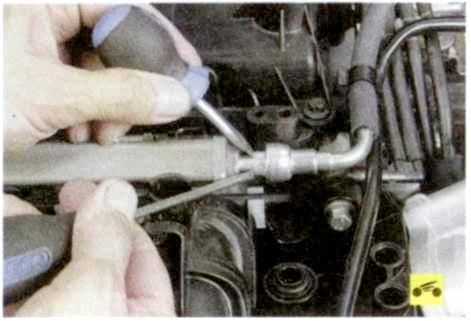

5. и отсоедините топливопровод.

б. Снимите два болта топливной рампы.

7

Снимите топливную рампу, осторожно сняв форсунки с отверстий впускного коллектора

Если сопла остаются во впускном коллекторе при снятии рамп, снимите их оттуда.

9. Установите топливный каскад и все снятые детали по порядку, вернитесь к снятию, заменив распылительные кольца.

Смажьте уплотнения форсунки моторным маслом перед установкой.

10. Запустите двигатель и проверьте герметичность трубопроводов и форсунок.

Удаление, просмотр и установка топливные форсунки_ Возможные симптомы неисправности форсунки:

Разведение Топливная рампа

Чистка Форд Фьюжн.

Снятие топливных труб форд

Лучше всего использовать бутылку вне круга! Потому что это надежнее по прочности. Выдержал давление 4,5.

READ Горит Лампочка Аккумулятора Форд Мондео 4

Вам нужен самопроверка. 1. Снимите топливную рампу (см. «Снятие и установка топливной рампы», стр. 147).

2. Установите зажимы.

3. и снимите форсунки с отверстий топливной рампы.

4. Проверьте сопротивление катушки инжектора, подключив провод тестера к клеммам обмотки. Сопротивление хорошего инжектора должно составлять 12-13 Ом. Если сопротивление обмотки неправильное, замените сопло, так как оно не подходит.

С некоторой степенью точности можно проверить работу инжектора, подведя к нему аккумуляторную батарею, используя два изолированных провода. Когда провода подключены, должен быть слышен щелчок.

Проверьте форсунку на наличие утечек и распыленного топлива на специализированной станции технического обслуживания, так как эта проверка на автомобиле очень опасна. С определенной степенью точности можно проверить сопло на герметичность, опустив насадку в керосиновый резервуар и впрыскивая сжатый воздух в насадку с соплом в 3 бара. Рабочее сопло не должно пропускать воздух через распылитель.

5. При замене форсунок всегда заменяйте уплотнения.

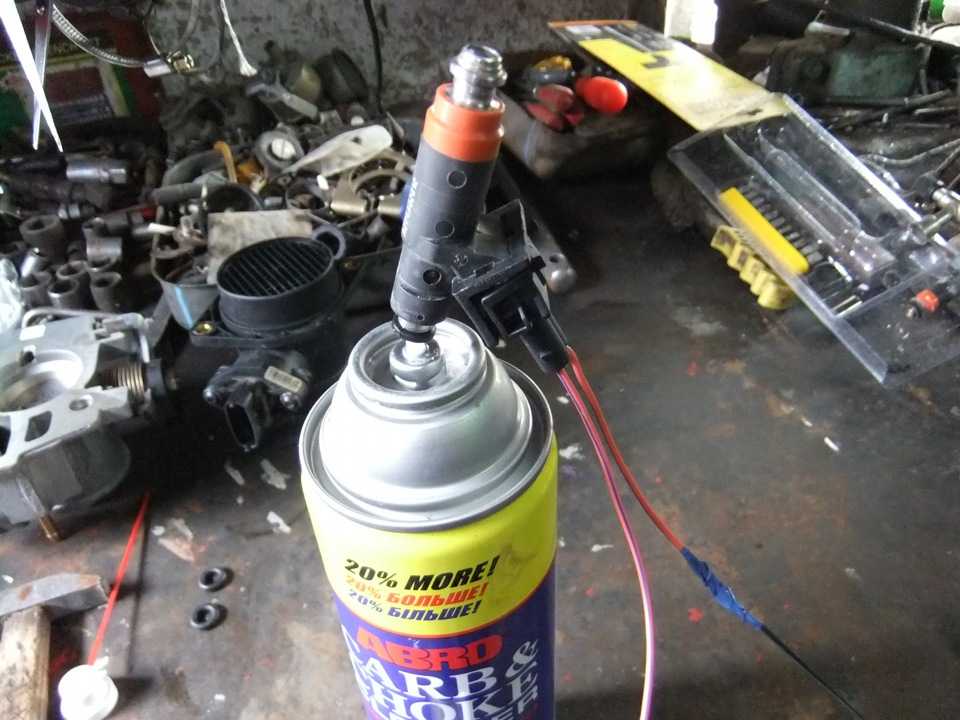

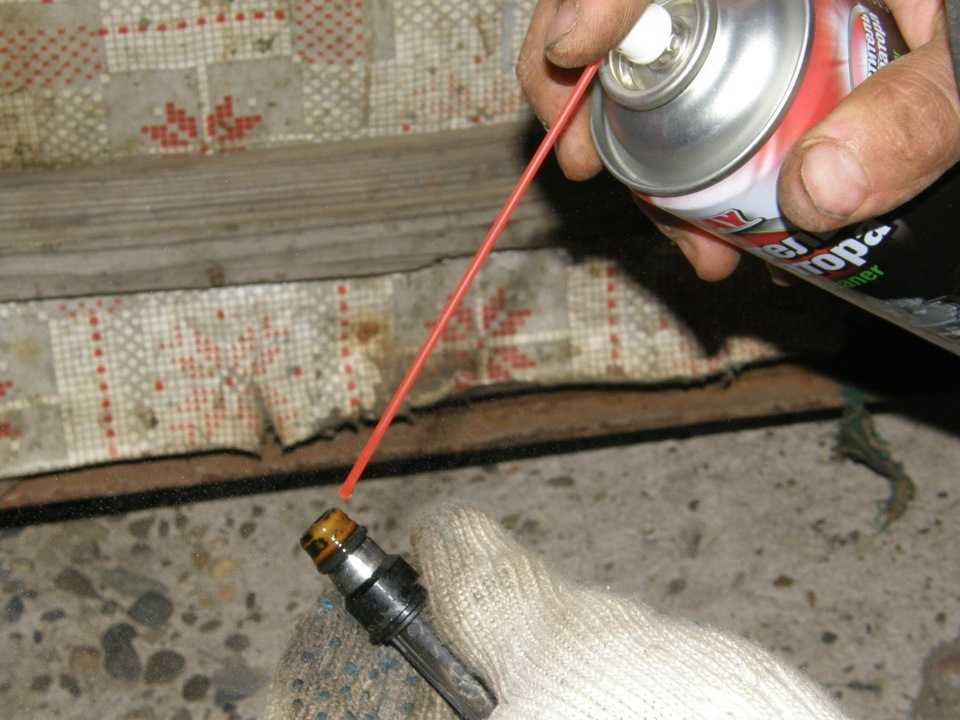

6. При установке предыдущих форсунок тщательно промойте их форсунками растворителем или чистящим средством для карбюратора.

READ Как Заменить Фильтр Салона Ниссан Х Трейл

Не ополаскивайте форсунки, когда они погружены в моющее средство, чтобы не повредить их электрические части.

1.

Установите форсунки в порядке, обратном снятию. Смажьте уплотнительные кольца моторным маслом перед установкой форсунок.

8. Вставьте форсунки в топливную рампу и рампу на впускной трубе, подсоедините трубопровод к рампе, запустите двигатель и проверьте соединение между трубопроводом и уплотнениями форсунок.

Удалите и установите дроссель_ | Признаками неполного закрытия дроссельной заслонки могут быть увеличение оборотов двигателя при работе на холостом ходу и расходе топлива, а когда дроссельная заслонка не открывается полностью, двигатель не развивает полную мощность и не имеет достаточной подъемной силы при движении автомобиля, рывках и авариях. наблюдается во время его эксплуатации. Утолщение дросселя отложениями в картере двигателя обычно приводит к нестабильной работе двигателя на холостом ходу. Привод дроссельной заслонки электрический, он управляется электронным блоком управления

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Проверка форсунок «Лады Приоры»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

Полная проверка форсунок «Приоры» возможна только на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Основные способы промывки форсунок без снятия

Почистить форсунки, не снимая их с двигателя, можно двумя методами:

• Залив специальное очистительное средство в топливный бак;

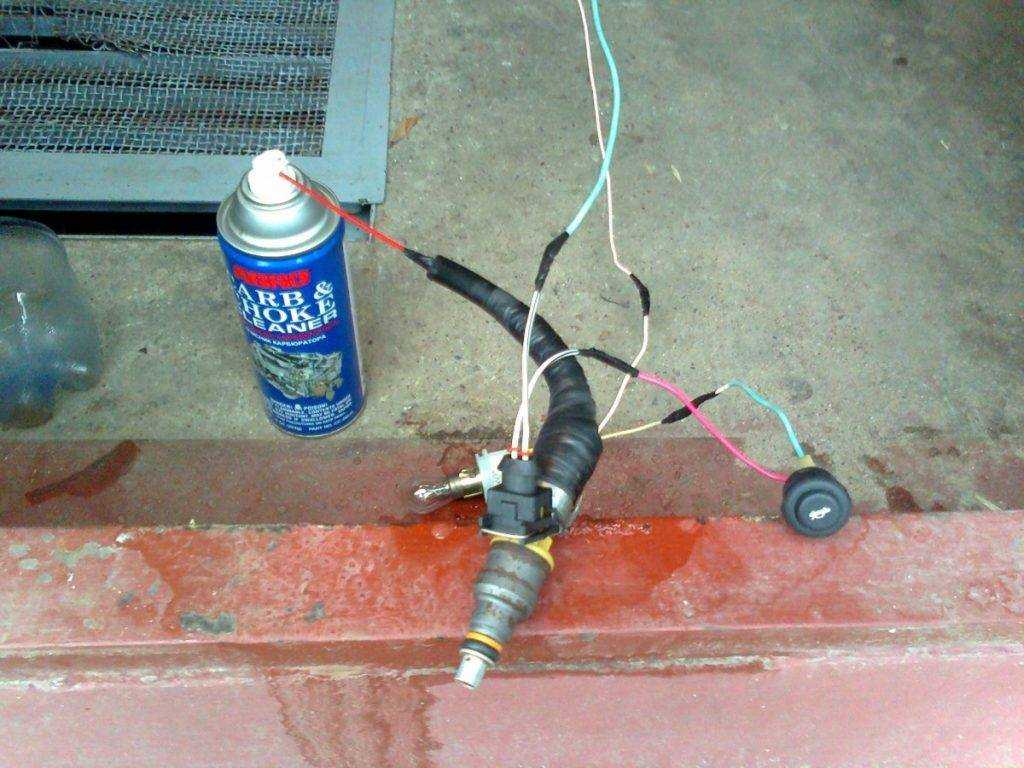

• Подключив самодельное устройство с очистительной смесью к топливной системе силового агрегата.

Первый способ самый простой и занимает у водителя совсем немного времени. Его используют для очищения форсунок после малого пробега (меньше 15 тысяч километров) и только для профилактики. При выраженных отклонениях в работе двигателя данный метод малоэффективен.

Второй способ чуть сложнее и требует больше времени от автолюбителя. Однако эффект от промывки форсунок таким методом будет более заметен, так как эффективность его на порядок выше. Применяют его в более запущенных случаях, при явных неполадках в работе инжектора или после 15-20 тысяч километров пробега. Ниже разберем каждый из данных методов промывки инжектора более детально.

Промывка инжектора через топливный бак

Для промывки данным методом используют специальное средство, присадки, которые предназначены для очистки всей системы подачи бензина. Как понятно по названию, заливается оно непосредственно в топливный бак. Купить его можно практически в любом магазине, специализированном по продаже комплектующих и расходных материалов для автомобиля.

Процедура очистки системы инжектора происходит в несколько этапов:

• В первую очередь необходимо заменить топливный фильтр.
• После этого в топливный бак заливается один флакон очищающего средства.
• Далее необходимо проехать 250-300 километров.
• Затем снова происходит замена топливного фильтра.

Следует строго соблюдать расчет пропорции бензина и очистителя, указанного производителем. В противном случае мотор может быть серьезно поврежден.

Необходимо более детально заострить ваше внимание над важностью первого этапа – заменой топливного фильтра. Дело в том, что грязь, отделившаяся от других деталей системы питания, поступает в фильтр и остается там

Если его не поменять, то тяжелые частицы сажи дойдут до форсунок, и процедура промывки инжектора полностью потеряет смысл. Поэтому, прежде чем начать промывать форсунки таким способом, обязательно следует заменить топливный фильтр. Так как без этого эффективно очистить форсунки не получится.

Как самому снять топливные форсунки

Инжекторные форсунки являются составным элементом системы питания бензинового или дизельного двигателя. Данное устройство отвечает за высокоточный дозированный впрыск горючего под определенным давлением во впускной коллектор или напрямую в камеру сгорания, что зависит от конструктивных особенностей и реализации схемы питания силового агрегата.

В процессе эксплуатации любого ДВС форсунки инжектора имеют свойство забиваться. На автомобилях с большим пробегом данное устройство может выйти из строя, так как данные элементы работают в условиях высоких температур, зачастую само горючее содержит много примесей. В результате изнутри форсунка покрывается лаковыми отложениями.

По указанным выше причинам пропускная способность нарушается, могут наблюдаться проблемы как с открытием, так и с закрытием форсунок и т.п. В подобных условиях двигатель теряет мощность, расход топлива повышается, осложняется холодный запуск, отмечается дымление. С учетом вышесказанного возникает периодическая необходимость снятия форсунок для диагностики или чистки, а также для замены. Далее мы рассмотрим, как снять форсунки самому, а еще поговорим о том, как проверить снятую форсунку.
