Печка ваз-2110 дует холодным воздухом

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

Снимаем клемму с АКБ.
Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.

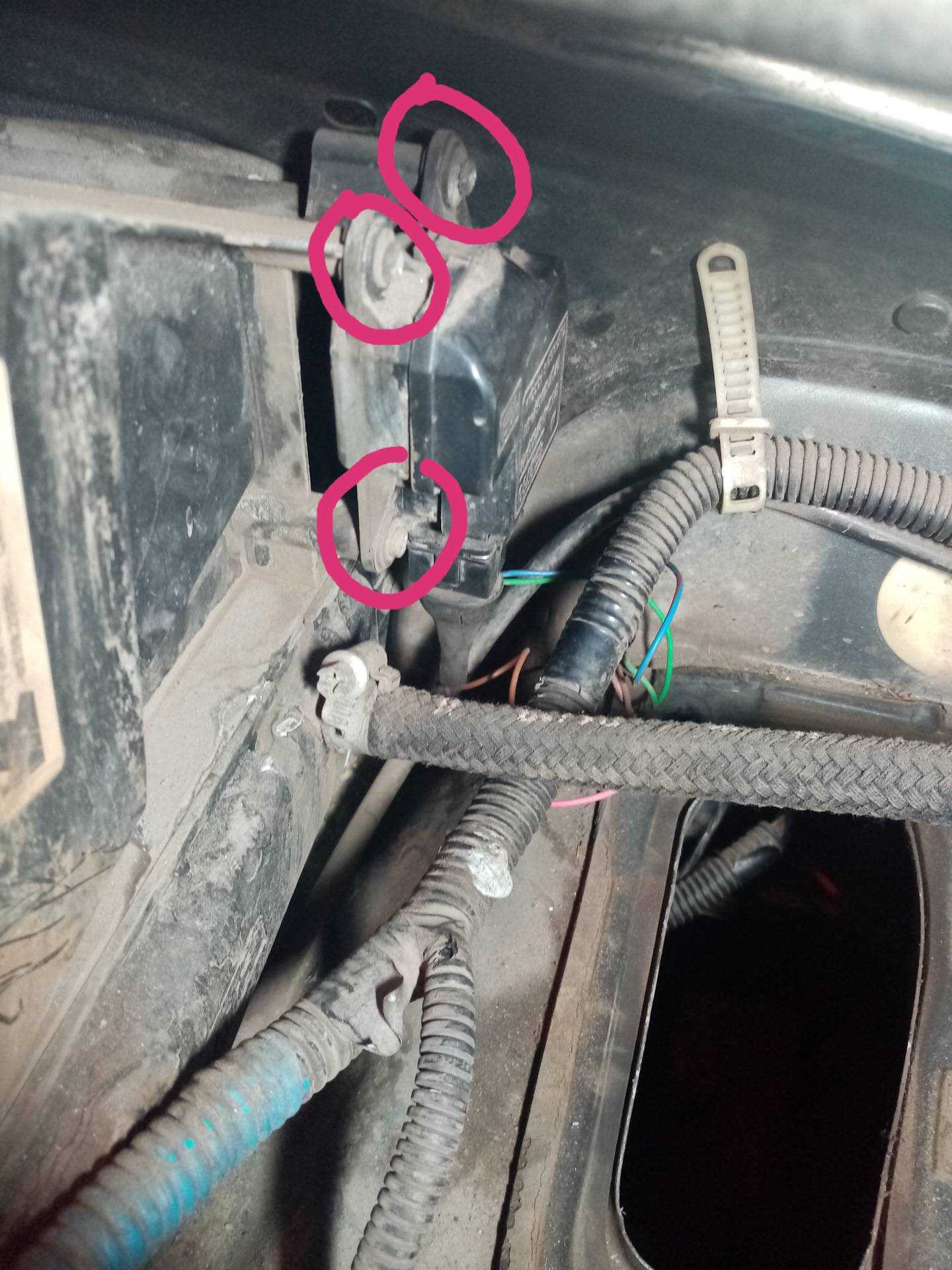

Снимаем моторедуктор.
Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
Разъединяем провода питания вентилятора.
Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
Демонтируем внутреннюю часть корпуса вентилятора.

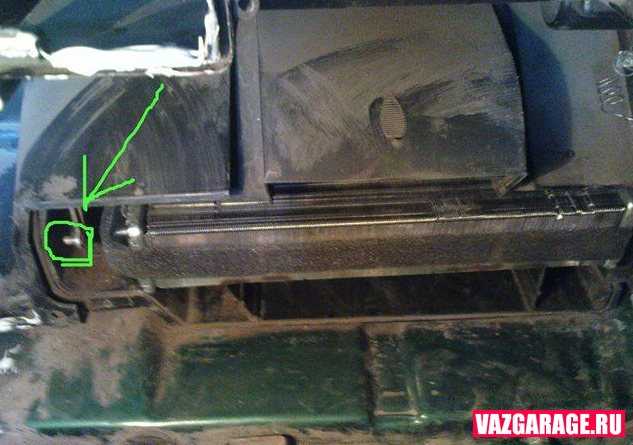

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

отключаем клемму аккумулятора, сливаем антифриз;
демонтируем «жабо» и утеплитель;
отсоединяем провода питания вентилятора и микромоторедуктора;
отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

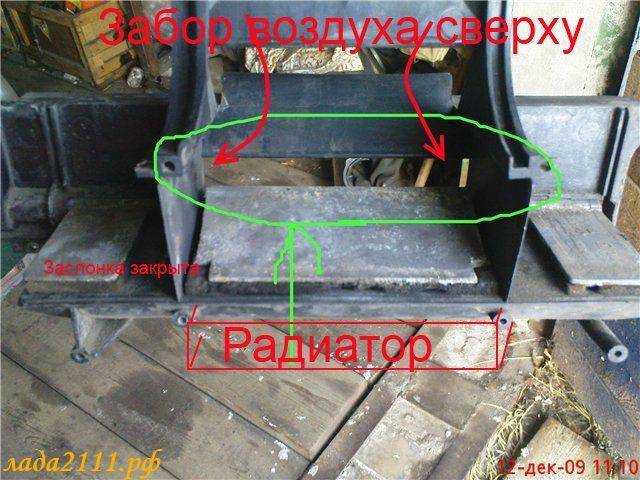

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
много мусора, влаги, песка, грязи, что способствовало заклиниванию;
выход из строя троса заслонки моторедуктора;
многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

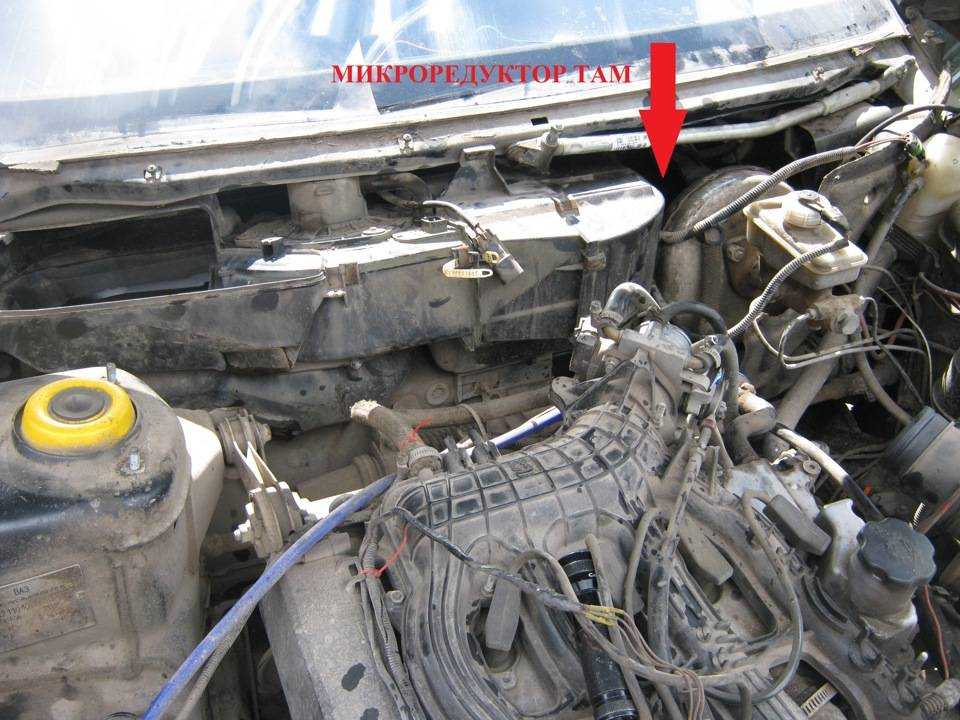

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Проверяем исправность моторчика отопителя

Для определения первопричины того, что из печки дует холодный воздух, нужно изначально проверить моторчик отопительной системы. Для этого сделайте следующее:

Включите зажигание и заведите мотор

Обратите внимание на блок управления печкой и проверьте работу моторчика во всех положениях. Если после переключений во всех положениях было слышно работу отопителя, тогда, скорее всего все работает

Дать сбой в работе моторчик может по следующим причинам:

Сгорел предохранитель на электродвигателе.
Окисление контактов в блоке.
Неисправность переключателя.
Обрыв в электропроводке.
Перегорел моторчик.

Если мотор печки работает только в максимальном положении переключателя, тогда вероятнее всего вышел из строя резистор. Когда мотор в отопительной системе полностью выходит из строя, его нужно заменить. Весь процесс выглядит следующим образом:

Демонтируйте пластиковую накладку со стороны водителя внутри салона.
Отключите черный-синий провод электродвигателя и отверните крепление массы.
Откройте капот и демонтируйте провода, идущие от дворников.
Отверните крепление панели стеклоочистителей и демонтируйте уплотнитель (резина).
Открутите 4 винта крепления верхнего кожуха мотора.
Через уплотнитель протяните провода питания моторчика.
Для изымания мотора, корпус нужно располовинить.
Для завершения нужно половину корпуса с двигателем повернуть и снять узел.

В результате остается поставить новый элемент на свое место с соблюдением обратного порядка действий.

Основные неисправности климат-контроля ВАЗ-2110

Поскольку полноценная климатическая установка содержит множество дополнительных узлов и деталей, неудивительно, что надёжность такой сложной системы по умолчанию должна быть не больше, чем собственно у отопителя или кондиционера. Другими словами, к проблемам функционирования системы отопления и кондиционирования добавляются те неисправности, которые характерны для работы собственно контроллера климатической системы. Схема климат-контроля ВАЗ-2110 предусматривает наличие электронного БУ и привода заслонки, регулирующей смешивание тёплого и холодного воздушных потоков для обеспечения оптимальной температуры воздушного потока, поступающего в воздуховоды.

Если климатическая установка не обеспечивает выхода на требуемый температурный режим, необходимо заняться поисками неисправности. Первое, что нужно сделать – проверить работоспособность датчика температуры. Делается это посредством замера сопротивления датчика, которое должно удовлетворять следующим условиям:

при температуре 16º С быть равным 2950 Ом;
при температуре 22º С быть равным 2800 Ом;
при температуре 30º С быть равным 2600 Ом.

Если значения на мультиметре отличаются более чем на 25 Ом – датчик неисправен и подлежит замене.

О неисправности датчика положения приводного вала микроредуктора (управляющего работой заслонки климатической установки) также можно судить по соответствию сопротивления нормативным показателям. Проверка осуществляется следующим образом: при подключённом к системе температурном датчике рукояткой установить минимальное значение температуры, отсоединить от разъёма Х1 управляющий контроллер, запустить силовой агрегат и измерить мультиметром сопротивление между входными контактами датчика положения приводного вала моторедуктора. Мультиметр должен показать 0.85 – 1.25 КОм.

Такую же проверку следует осуществить и в положении максимальной температуры – в этом случае для первой группы контроллеров сопротивление должно лежать в пределах 3.30 – 5.00 КОм. Если сопротивление нулевое или одинаковое на обоих режимах – проблема в неисправном микромоторедукторе, который неремонтопригоден. Впрочем, причина может заключаться и в некорректной работе самого контроллера – в этом случае на привод редуктора питающее напряжение подаваться не будет.

Проблема с недостаточным обогревом в холодное время года может быть связана с заклинившей заслонкой отопителя. Чтобы убедиться в этом, необходимо запустить силовой агрегат, установить обороты вращения печного вентилятора на максимум. После этого регулятор температуры необходимо последовательно установить в режим MIN, а затем MAX.

Между» блоком управления и микромоторчиком существует обратная связь благодаря наличию встроенного в редуктор датчика положения печной заслонки. Блок управления интерпретирует информацию, поступающего от этого датчика, и если заслонка печки достигла требуемого положения, отключает мотор.

Блок управления климат-контролем на ВАЗ-2110 имеет регулировочный винт, который позволяет в ручном режиме настроить более точное регулирование температуры. Чтобы осуществить подобную регулировку, необходимо закрыть все двери и поднять стёкла окон, разместить внешний контрольный термометр неподалёку от температурного датчика, повернуть рукоятку управления печным вентилятором в положение «А» и установить температуру воздуха, превышающую показатель температуры, измеренный термометром. Через примерно 15 минут показания на дисплее и термометре должны сравняться. Если нет – необходимо извлечь контроллер, чтобы получить доступ к регулировочному винту, и повернуть его по часовой стрелке (когда нужно увеличить температуру) или против – если показатель дисплея выше значения, измеренного термометром. Процедуру повторяют до тех пор, пока рассогласование не станет нулевым.

Для чего нужен отопитель на ВАЗ 2110, понятно без лишних слов. Попробуйте поездить без него не то что при тридцатиградусном морозе, а даже тогда, когда температура близка к нулю. Окна запотевают, покрываются корочкой льда, а чтобы видеть дорогу, нужно делать проталину в лобовом стекле, плюс поддерживать ее в «рабочем» состоянии.

Понятное дело, если у печки случилась поломка во время поездки, тогда, хочешь — не хочешь, придется как-то добираться или до ближайшего СТО, или домой, где станет возможной замена печки на новую или тюнинг старой.

Что делать в первую очередь

Чтобы не закопаться в обилии причин, необходимо действовать от простого к сложному. Оставьте пугающие мысли о пробитой прокладке ГБЦ и примите пустяковую позицию, словно отказал электропривод заслонки. Собственно, с этого и начнем.

Проверить работу затворок климат-контроля

Повертите крутилкой или качелькой климатической системы и оцените температуру приходящего воздуха. К примеру, при на «синем до упора» воздух должен быть ощутимо холодным, а на максимально красных настройках – потеплее.

Обездвиженные затворки не смогут смешивать потоки в соответствии с указанным значением в °C. Поэтому в любой позиции регулятора будет дуть воздух одной и той же температуры. Заслонки останавливаются в результате повреждения крепежа или из-за отказавшего сервопривода.

Стабилен ли уровень антифриза в расширительном бачке

Поднимите капот, отыщите «расширитель» и граничные метки на нем. На холодную уровень тосола должен быть между отметками MIN и MAX. Если бачок постоянно опустошается, ищите утечки. Рассмотреть, куда уходит охлаждающая жидкость, можно на примере Lada Vesta.

Радиаторы отопителей некоторых автомобилей, например, Lada Kalina, очень чувствительны к количеству антифриза в расширительном бачке. При малейшей утечке двигатель греется, а печка – холодная или еле теплая. Да и вообще, когда жидкость вытекает, заходит воздух и таким образом система завоздушивается.

Обследовать радиатор печки на предмет беспрепятственной циркуляции

Отыщите вблизи моторного щита два патрубка, идущие на теплообменник отопителя, и потрогайте их. Радиаторный узел врезан в малый круг параллельно, а значит, шланги должны греться сразу же после запуска мотора. Работы лучше проводить при прогреве двигателя.

Если одна из трубок холодная, а другая – теплая, радиатор забит или завоздушился. Сперва исключите наличие грязевой пробки: сдерните выходной шланг и оцените струю – из забитой радиаторной установки практически ничего не будет вытекать. Дело не в этом? Тогда смело выгоняйте воздух.

Как выгнать воздушную пробку без слива ОЖ

Бывает, что при наличии воздуха в малом контуре датчик температуры на приборной доске ведет себя странным образом: стрелка временами скачет. К примеру, была на 60°C и вмиг стала на 90-100°C, затем вернулась обратно. Это объясняется тем, что воздух нагревается заметно быстрее жидкости и до более высоких температур. Как правило, стрелка дергается при серьезном завоздушивании системы.

Дело в том, что небольшая пробка не всегда ходит по всему малому кругу. Воздух скапливается в наивысшей точке контура – радиаторе автомобильной печи, отчего циркуляция ОЖ в нем замедляется. При этом резких температурных скачков в рубашке мотора нет. Даже не наблюдая посторонних симптомов, предположите, что двигатель греется и салонная печка дует холодным воздухом из-за скопления воздуха. Постарайтесь вытравить его, ведь разбирать ничего не нужно:

Приподнять переднюю часть на подъемнике или заехать на горку.
Обеспечить воздуху выход через высшую точку в системе. Для чего открутить крышку расширительного бачка, если он циркуляционный (нет пробки на радиаторе двигателя), или крышку теплообменника мотора. На переднеприводных Ладах наивысшая точка – шланг обогрева дросселя, отсоединять его.
Прогреть мотор до рабочей температуры на холостом ходу.
Повысить обороты до 2 500-2 700 единиц.

Как проще удалить грязевую пробку из теплообменника печи

Когда одна сторона радиатора печки холодная, а другая – горячая + не идет на выход антифриз, смело промывайте радиаторную установку отопителя. Снимать, кроме патрубков, ничего не нужно. Из оборудования пригодится только погружной насос из дачного колодца, глубокий таз, длинные шланги и одно из средств для промывки системы охлаждения двигателя автомобиля.

Выясните, где у теплообменника вход и выход и приступайте к чистке:

Отсоединить штатные трубки. При демонтаже патрубков сольется 1-1,5 л. охлаждающей жидкости. 2-3-литровой канистры ОЖ вполне хватит для пополнения запасов. Сливать весь антифриз из системы не нужно.
Подсоединить шланги, ведущие к насосу и тазу: подача – на выход радиатора, слив – на вход.
Заполнить емкость чистящим средством.
На 10-15 секунд включить насос.
Переподсоединить шланги: подача – на вход в теплообменник, слив – на выход.
Включить насос на 15-20 минут.

Несколько комментариев:

Промывочный состав будет циркулировать вкруговую: из таза и обратно в него.
Кратковременная подача жидкости в обратном направлении быстро вымывает грязевую пробку на входе в радиатор.
Проверьте, идет ли антифриз из пароотводящих патрубков радиаторов в бачок (актуально для циркуляционных «расширителей»).

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

Что нужно делать, если печка не включается ни в одном режиме скорости

Если не работает блок печки ВАЗ 2110, проблема заключается в работе электрической сети, поскольку ее электродвигатель достаточно надежен и выходит из строя крайне редко. Перед работой нужно подготовить набор инструмента:

Пинцет для извлечения предохранителей.
Набор отверток.
Прибор для прозвона цепи.
Перемычка с контактами.
Контрольная лампа на 12 В (контролька).
Деревянная наставка.

При работе с проводами могут потребоваться пассатижи, кусачки и другой стандартный инструмент из набора автоэлектрика.

Проверка предохранителя

Если обнаружена неисправность отопителя ВАЗ 2110-12 и он не включается ни в какой скорости, первое, что нужно проверить – предохранитель, отвечающий за его работу. Этот предохранитель находится в колодке, расположенной в салоне слева от рулевой колонки, имеет номер F18 и рассчитан на 25 А.

Открыв колодку, извлеките его аккуратно при помощи пинцета и проверьте прибором, поскольку визуальный осмотр может выявить только явные признаки перегорания. Для этого к обоим контактам предохранителя присоединяется прибор, и если цепь восстановлена и предохранитель цел, он подаст сигнал. При использовании мультиметра нужно не забыть установить соответствующие 25 А настройки. Если проблема в предохранителе, он подлежит замене.

Контролькой проверяется напряжение на установленном в колодку предохранителе, для этого при включенном зажигании один контакт замыкается на массу, второй на предохранитель, если все нормально – на приборе загорится лампочка. Зажигание при этом должно быть включено. Если напряжения нет, нужно проверить подводящую проводку.

Разъем блока отопителя

Чтобы добраться до разъема, требуется вынуть блок отопителя и отсоединить его. После этого нужно при помощи контрольки проверить подается ли напряжение на управляющий блок через контактную колодку, к которой он был присоединен. Плюс подается по голубому проводу, но может быть и другой разъем, поэтому их нужно методично проверить. Контакт с отопителем устанавливается по красному проводу.

Для проверки двигателя устанавливаем перемычку в контакт, где был обнаружен плюс, второй – на контакт с красным проводом. Если двигатель не заработал, отказ печки в работе не зависит от блока управления. Иначе нужно разбирать блок или попросту заменить его на новый.

Проверка электродвигателя

Проверить работу электродвигателя можно только из моторного отсека. Он находится под лобовым стеклом и прикрыт пластиковой накладкой, которую нужно отодвинуть рукой. При оставленной в разъеме перемычке и включенном зажигании требуется установить деревянную накладку (подойдет рукоятка молотка) и несколько раз ударить по двигателю. Иногда случается, что в нем зависают щетки и после нескольких ударов они становятся на место, электромотор начинает работать.
