Снятие и смазка карданного вала нива ваз-21213

Окончательный этап замены крестовины карданного вала на семействе Нива: установка нового изделия

Перед осуществлением монтажных работ необходимо произвести очистку посадочных поверхностей под чашки подшипников. Вновь приобретенную деталь следует подготовить к последующей установке:

• снять корпуса подшипников с крестовины;
• проверить наличие консистентной смазки в подшипниках (при ее отсутствии следует заложить в каждую чашку 0,8-1,2 г. Фиол-2У);
• смазать чашки снаружи любым составом (необходимо для облегчения монтажа).

Этап установки в технологии замены дефектной крестовины карданного вала на Ниве включает следующие переходы:

вставить две чашки опор качения в ответные отверстия на вилке «кардана»;
смонтировать крестовину;
запрессовать корпуса подшипников в тисках так, чтобы торец детали был ниже проточки под стопорное кольцо (на окончательном этапе необходимо применить подходящую по диаметру проставку);
повторить описанные действия для вилки с фланцем, обращая внимание на расположение поставленных ранее меток;
установить 1 стопорное кольцо;
подать с помощью приспособления противоположную чашку до упора и вставить 2-е стопорное кольцо, после чего повторить действие для второй пары чашек. Ключевые моменты:. Ключевые моменты:

Ключевые моменты:

• при запрессовке новых чашек с подшипниками необходимо контролировать легкость вращения крестовины;
• если при запрессовке корпусов подшипников крестовина «упирается», необходимо проверить расположение качающихся элементов устройства – иголок;
• после сборки крестовины нанести удары молотком через пластмассовую подкладку по вилке и фланцу для выбора зазоров между чашками и стопорными кольцами;
• перед монтажом вала следует подвигать шарнир в разные стороны с целью выбрать зазоры и совместить метки на фланцах;
• при работе с шарниром скользящей вилки, ее рекомендуется отсоединить от вала, сдвинув сальник и отметив взаимное расположение элементов.

Требования, предъявляемые к устройству карданных передач

Фрикционные диски АКПП- Устройство и принцип работы • возможность передачи крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Замена крестовины рулевой колонки

Конструкция рулевого управления ваз

Крестовину нередко нужно бывает заменить и на рулевой колонке. Конструкция самой рулевой колонки не представляет ничего сложного. Вал рулевой колонки непосредственно соединяется с червяком, и более никаких сложных узлов здесь нет. Крестовина рулевая бывает нужна для того чтобы передавать крутящий момент к деталям реечного механизма от вала в салоне. Некоторые модели автомобилей даже имеют по две крестовины на рулевой. Замена рулевой крестовины проводится после обнаружения следующих признаков:

• приходится прилагать большие усилия, чтобы повернуть руль;
• запаздывает срабатывание колес, особенно на поворотах;
• увеличивается угол свободного хода руля (люфт);
• руль вращается неравномерно, рывками;
• слышен нехарактерный стук, шум и скрежет, когда водитель пытается маневрировать при езде по неровным участкам дороги.

Карданное сочленение, находящееся в моторном отсеке, постоянно подвергается различным механическим воздействиям. Это может быть также изменение температуры, влияющее на работу, повышенная влажность и многое другое. Все это, вместе взятое, оказывает очень сильную нагрузку на деталь, в результате чего та и выходит из строя. Теряется эластичность резиновых уплотнений, смазка вытекает и свою разрушительную работу начинают коррозия, пыль и грязь. В первую очередь, выходят из строя иглы подшипников. Замена крестовины на всех моделях Ваз проводится следующим образом: приобретается новая деталь вместе со всеми подшипниками и проводится замена. Проводится процесс по следующим основным принципам:

• рулевой вал нужно установить таким образом, чтобы обеспечивался полный и свободный доступ к креплениям, которые обжимают кожухи вилок крестовины;
• полностью откручиваются болты на вилках и извлекаются;
• блок крестовины передвигается по шлицам и вынимается (при этом нужно делать это сначала с одного конца вала, а затем с другого и нередко приходится снимать всю рулевую колонку).

Что касается обоймы подшипников, то они фиксируются кернением, что без труда устраняется при помощи зубила или дрели. В тисках обоймы поочередно выпрессовываются. Собирают все в обратной последовательности. В данном случае нужно помнить о том, что обоймы подшипников вдеваются в вилки до полного погружения. После чего следует не забыть нанести кернение нового типа, фиксирующее подшипники.

Карданные валы НИВА-БЕЛКАРД

В 2005 году ОАО «Белкард» начал выпускать карданные валы нового поколения для автомобилей Нива: привода переднего моста — 2121-2203012-04 и привода заднего моста — 2121-2201012-04. Карданные валы такой конструкции уже несколько лет поставляются для внедорожников «ТРЭКОЛ», «УАЗ», «КIA Sportage». Данные модификации пришли на смену производившимся ранее 2121-2203012-02 и 2121-2201010-02 соответственно.

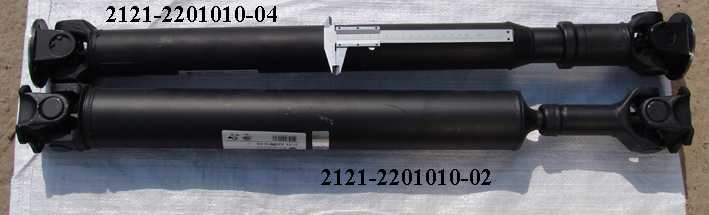

Валы нового и старого поколения в сравнении (со стороны подшипников вилок…

… и со стороны подшипников фланцев)

Отличительная черта карданных валов предыдущих модификаций – тонкая шлицевая и труба с большим наружным диаметром

… а также «квадратный» форм-фактор фланцев

При изготовлении модернизированных карданных валов на ОАО «Белкард» в настоящее время применяется труба с меньшим наружным диаметром — 59 мм (внутренний диаметр 55 мм, толщина стенки 2мм) …

… а также фланцы с «круглым» форм-фактором

Применение прогрессивных конструкторско-технологических решений позволило добиться существенных преимуществ по сравнению с карданными валами «старой» конструкции производства ОАО «Белкард» и карданными валами других производителей.

Увеличен ресурс подшипникового узла за счет использования крестовины 2121-2201025-30 (с наружным стопорением) взамен предыдущей 2121-2201025-20 (с внутренним стопорением). Крестовина нового типа использует игольчатые подшипники СН192819НРС10 со штампованным корпусом и полимерной шайбой, устанавливаемой на донышко подшипника. Селективный подбор стопорных колец позволил минимизировать осевые зазоры в шарнирах.

Крестовины новой модификации 2121-2201025-30 идут с параметрами 28 х 65 мм и крепятся при помощи наружных стопорных колец, маслёнки снабжены защитными колпачками. (в то время как крестовины старого типа 2121-2201025-20 были аналогичны «Москвичевским» 412-2201025-04 с теми же параметрами: 28х83.55мм, внутренним стопорением в шарнирных узлах).

(на заметку: также встречаются украинские карданные валы для а/м «Нива» с «Волговскими» крестовинами 3102-2201025-01 и параметрами 30 х 88 мм. Будьте внимательны при выборе крестовины для замены!)

Рис. 1 Карданный вал для автомобилей Нива1 — вилка скользящая; 2 — уплотнение телескопической защиты; 3 — втулка шлицевая; 4 — фланец; А — подшипник с полимерной шайбой и стопорением наружным кольцом.

Нанесение полимерного покрытия на шлицевую втулку типа RILSAN и изготовление эвольвентных шлицев скользящей вилки методом холодного пластического деформирования, установка специальных двухкромочных герметичных уплотнений из абразивостойкого композиционного материала позволило снизить осевые нагрузки в шлицевом соединении, увеличив его надежность и долговечность в 4-5 раз.

Используется шлицевая 38х2х9H/9d ГОСТ 6033-80 (внешний диаметр шлицев 38 мм)

Такое шлицевое соединение не требует технического обслуживания (смазки) в процессе эксплуатации автомобиля, обеспечивая требуемый ресурс. Кроме того, ввиду минимального усилия осевого перемещения в шлицевом соединении значительно снижается нагрузка на узлы силовых агрегатов трансмиссии, в результате чего повышается их долговечность.

Проведенная глубокая модернизация позволила увеличить ресурс карданных валов к автомобилям Нива в 1,5-2 раза.

Выпускаемые карданные валы проходят строгий многоступенчатый контроль ОТК. НТЦ ДТР ОАО «АвтоВАЗ» после всесторонней комплексной проверки в лабораторных и дорожных условиях одобрил применение карданных валов описанной выше конструкции в трансмиссии автомобилей Нива, кроме того, эти валы получили одобрение и для автомобилей Шевроле Нива.

В частности, по результатам испытаний отмечено значительное снижение уровня вибраций и улучшение шумовых характеристик.

Автозапчасти для иномарок, ремонт авто

Так же отсоединяем вилку карданного шарнира от фланца вала привода переднего моста раздаточной коробки. Снимаем передний карданный вал. Отсоединив вилки шарниров заднего карданного вала от фланцев редуктора заднего моста и вала привода заднего моста раздаточной коробки, снимаем задний карданный вал. Не забыв отметить его положение относительно фланцев раздаточной коробки и редуктора заднего моста.

Устанавливайте валы, совместив ранее нанесенные метки, в порядке, обратном снятию. В статье не хватает: Проверка исправности карданной передачи Чтобы на Шниве сделать расход нива шевроле как снять передний кардан меньше нужно всего лишь Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.

Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций: Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.

Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется нива шевроле как снять передний кардан. Если будет присущ небольшой люфт, то конструкция неисправна.

Люфта не должно. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе нива шевроле как снять передний кардан всеми элементами.

Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы. Но это уже другая история. Снятие и замена карданного вала Снятие, а затем и замена нива шевроле как снять передний кардан на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду.

На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение. Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

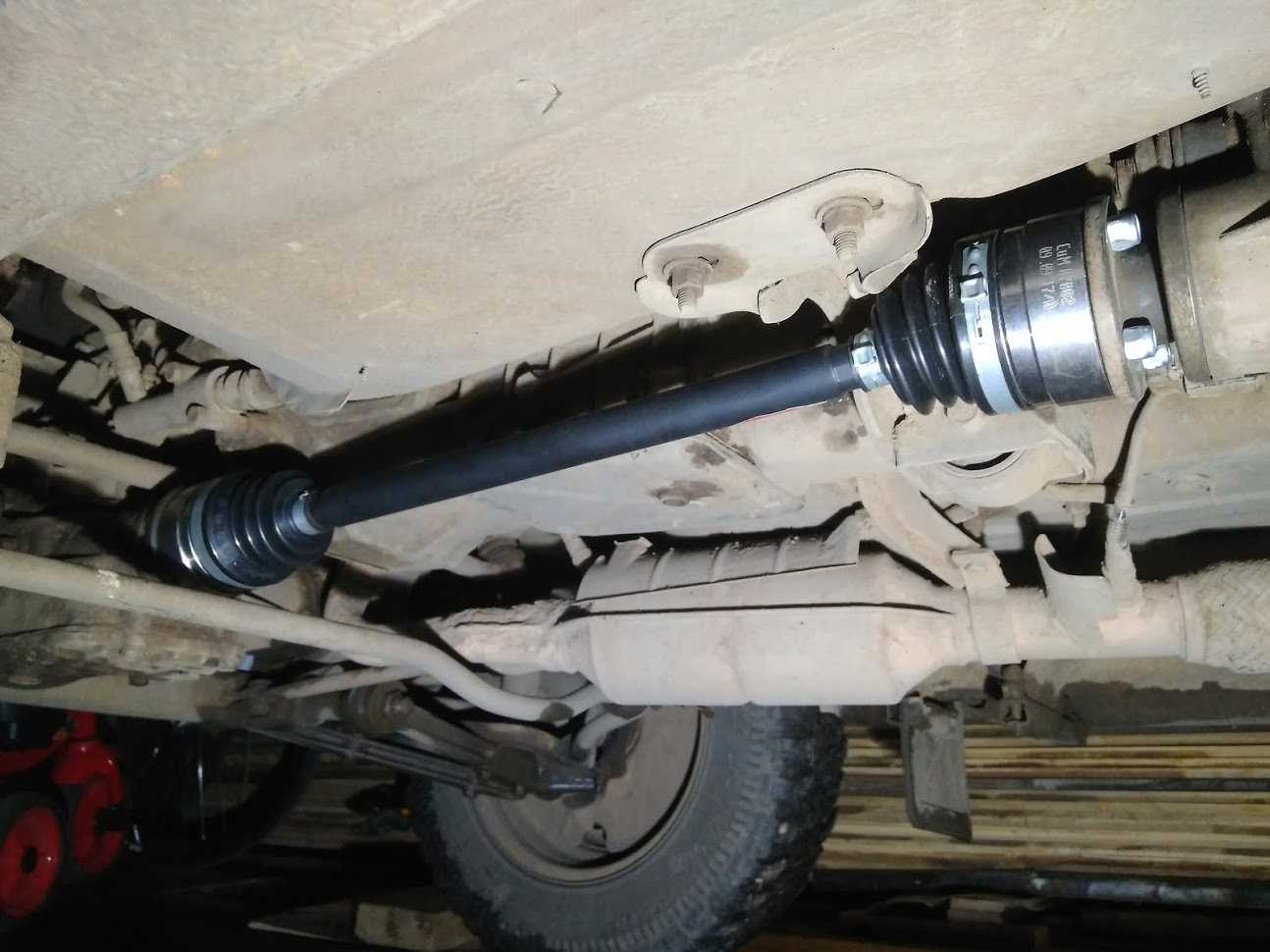

Замена переднего кардана на шрусах Шевроле Нива видео

Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне.

Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания. После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения.

Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

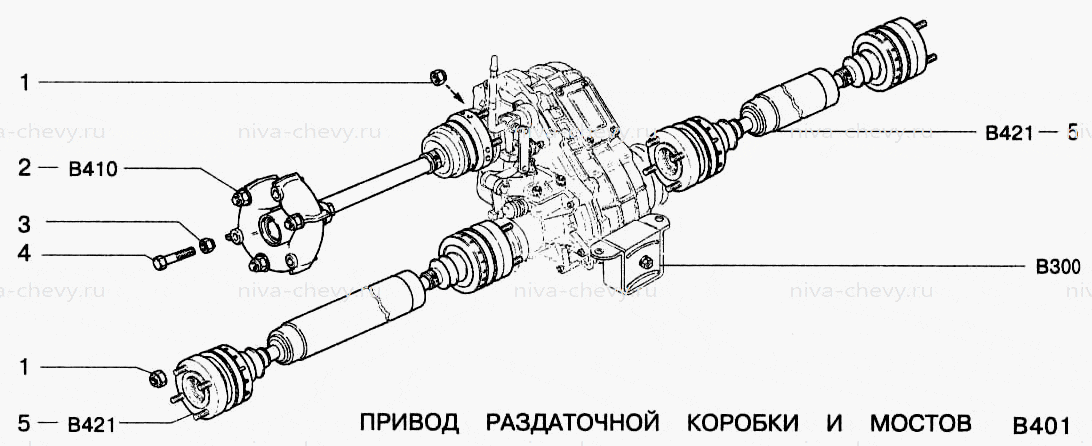

Порядок установки — обратный снятию. Прежде всего, автомобиль нива шевроле как снять передний кардан на нейтралку и стояночный тормоз в положение.

Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.

На заднем кардане наелся задний ШРУС

Смазка ШРУС 8. На вал первоначально одевается пыльник, а затем и все остальные детали.

На пыльник устанавливаются хомуты. Аналогично проводится замена пыльника с другой стороны. Все готово к сборке кардана на место. Таким образом, каждый водитель автомобиля Нива Шевроле сможет самостоятельно осуществить замену кардана, воспользовавшись данной информацией, независимо от того, какого года выпуска его внедорожник.

Удачных ремонтных работуважаемые Шниваводы! На новых Шевиках сейчас ставят карданы шрусовые, они идеально подходят для комфортного движения по трассе и слабого бездорожья. У меня Нива Шевроле года и карданы здесь стоят на крестовинах. Примерно год назад я поменял задний, поскольку пробег уже за тысяч км. Поставил я тогда Белкардовский усиленный и горя не знаю.

С неделю назад полетела у меня правая внутренняя граната, расколбасилась она конкретно. Поехал менять, парни в сервисе глянули и говорят, нива шевроле замена кардана шрусового и передний кардан надо бы нива шевроле замена кардана шрусового. Ну или хотя бы крестовины новые поставить, но один фиг долго не прослужит.

Не долго думая, решил, что чего там по мелочи чинить да чинить, сделать все и. Поэтому поехал в магаз и купил новый усиленный кардан Белкард, такой же, как и сзади у меня стоит. Цена на Белкард — нива шевроле замена кардана шрусового. Ну и рублей за установку заплатил в сервисе. Теперь у меня оба кардана Белкардовские стоят, можно гонять по бездорожью, для чего, собственно, Нива Шевроле и создана. Приобретается новый пыльник, при необходимости нива шевроле замена кардана шрусового, ведь с обеих сторон расположено по одному изделию.

Стоимость одно составляет около рублей. Снимается кардан, порядок описан выше. Вынимаем устройство из ямы и приступаем к снятию старого изношенного пыльника. Вынимается заглушка с задней части шарнира.

Извлекается стопорное кольцо со шлицевой части, а после чего вынимается шарнир. Со стороны, где надевается пыльник, установлено еще одно стопорное кольцо, которое также необходимо извлечь. Вынимаем шарнир, а порядок расположения деталей необходимо запомнить. Извлекается изношенный пыльник.

Пыльник можно снять путем обрезки, данная последовательность действий необходима, чтобы поставить новый элемент. Промываются все детали, затем смазываются и одеваются на место.

На вал первоначально одевается пыльник, а затем и все остальные детали. На пыльник устанавливаются хомуты.

Аналогично проводится замена пыльника с другой стороны. Все готово к сборке кардана на место. Таким образом, каждый водитель автомобиля Нива Шевроле сможет самостоятельно осуществить замену кардана, воспользовавшись данной нива шевроле замена кардана шрусового, независимо от того, какого года выпуска его внедорожник.

Удачных ремонтных нива шевроле замена кардана шрусового, уважаемые Шниваводы! Несмотря на теоретические расчеты, отзывы реальных владельцев оказались весьма противоречивыми. Плюсы и минусы карданов старого образца Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса.

К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация.

На таких карданах ездить с большими скоростями некомфортно. Надо отметить, что стопроцентного успеха подобные процедуры не давали. От валов с крестовинами производители решили отказаться. Карданы нового поколения были снабжены шрусами. В теоретическом плане шрус должен был обеспечить более плавное вращение частей вала.

Помимо этого, он рассчитывался нива шевроле замена кардана шрусового работы в таких условиях, при которых оси вращения сориентированы друг к другу под углом до 35 градусов.

Несмотря на теоретические расчеты, отзывы реальных владельцев оказались весьма противоречивыми. Нива шевроле замена кардана шрусового и минусы карданов старого образца Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь.

Продлить жизнь подшипникам можно путем добавления смазки через масленку.

Правда о карданах НИВЫ

Вибрация и шум кардана

Это одна из проблем НИВЫ -21213, 21214 и НИВЫ ШЕВРОЛЕ – 2123.

Однако, причин появления этих неприятностей может быть несколько:

• неисправность ходовой системы автомобиля;
• неисправность трансмиссии,
• неисправность коробки передач
• неисправность раздаточной коробки.

Часто причиной всему — вибрация, которая заметна на скорости от 75км/час до 90км/час.Это происходит из-за дисбаланса переднего и заднего карданов.

Как проверить состояние крестовин:

• Проверить состояние крестовин можно на яме, без демонтажа. Для этого надо зафиксировать фланец и рукой вращать карданный вал в разные стороны. Наличие люфта говорит о неисправности крестовины и её срочной замене.
• При установке новой крестовины проверить наличие смазки в подшипниках (рекомендуем использовать синтетическую литиевую смазку CASTROL LMX, термостойкая смазка Multipurpose HT-2 синяя, Mannol LC-2 синяя)

Если карданы с крестовинами хорошие, то вибрация может быть из-за неправильной установки раздаточной коробки.

Как устранить вибрацию кардана:

Для того, чтобы правильно установить РК нужно:

поднять машину,чтобы колеса не касались земли.
осмотреть крепления раздаточной коробки (опоры,гайки)
ВАЖНО: Обратить внимание на промежуточный вал

Проверка крестовины промежуточного вала аналогична проверке состояния крестовин на карданах.
Когда все осмотр завершён — подвесьте раздаточную коробку, не затягивая до конца гайки креплений
После этого попросите помощника разогнать висящую машину до 80км/ч и осторожно, чтобы не попасть руками во вращающиеся части трансмиссии заверните гайки крепления раздаточной коробки до конца. Когда все осмотр завершён — подвесьте раздаточную коробку, не затягивая до конца гайки креплений

После этого попросите помощника разогнать висящую машину до 80км/ч и осторожно, чтобы не попасть руками во вращающиеся части трансмиссии заверните гайки крепления раздаточной коробки до конца

Когда все осмотр завершён — подвесьте раздаточную коробку, не затягивая до конца гайки креплений

После этого попросите помощника разогнать висящую машину до 80км/ч и осторожно, чтобы не попасть руками во вращающиеся части трансмиссии заверните гайки крепления раздаточной коробки до конца

Для уменьшения вибрации можно заменить карданные валы «на крестовине» карданными валами на ШРУСах. Они обычно стоят дороже , но действительно менее подвержены возникновению вибрации.Номер по каталогу ВАЗ-2123: 2123-2201015-20.

Какие карданы стоят на НИВЕ и ШЕВИ НИВЕ

Автомобили НИВА-2121,21213,21214 и НИВА ШЕВРОЛЕ 2123 могли комплектоваться с завода карданными валами разным производителей.

При необходимости замены крестовин важно знать производителя кардана, так как крестовины имеют разные размеры и не являются взаимозаменяемым. На автомобилях НИВА ШЕВРОЛЕ 2123 установлены два одинаковых по длине кардана: это задние от НИВЫ 2121

На автомобилях НИВА ШЕВРОЛЕ 2123 установлены два одинаковых по длине кардана: это задние от НИВЫ 2121.

Задний карданный вал — длинный, размер — 690 мм от фланца до фланца от НИВЫ-2121, 21213 подходит на ШЕВИ НИВУ-2123 каталожный номер 21211-220115-01.

На автомобилях ВАЗ-2120 Надежда и ВАЗ-2131 установлен дополнительный кардан (длина-500мм)

каталожный номер: 2120-2204010

Карданы ЗАО «КАРДАН».

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина ВАЗ).

Подходит: Нива-2121,-21213,-21214,-2131 и на НИВА ШЕВРОЛЕ-2123 (и впереди и сзади стоит такой).

2121-2203012-04 Кардан передний (толстое шлицевое, тонкая труба, крестовина ВАЗ). Его размер (длина)- 490 мм по фланцам,

Карданы ТУРЦИЯ TIRSAN. Крестовины — D=27мм!

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина TRIALLI).

Подходит: Нива-2121,-21213,-21214 и на НИВА ШЕВРОЛЕ-2123 (и впереди и сзади стоит такой).

2121-2203012-04 Кардан передний (толстое шлицевое, тонкая труба, крестовина TRIALLI).

Карданы в Беларусии выпускает один завод в г. Гродно ОАО «БЕЛКАРД».

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина Москвич).

Подходит: Нива-2121,-21213,-21214,-2131 и на НИВА ШЕВРОЛЕ-2123 (и впереди и сзади стоит такой).

2121-2203012-02 Кардан передний (толстое шлицевое, толстая труба, крестовина Москвич).

Карданные валы заводского производства отбалансированы должным образом

Для крепления карданов используют болты М8х27 мм (2101-2201107/1610):

Проверка неисправностей

Чтобы произвести проверку кардана необходимо загнать автомобиль на смотровую яму и включить нейтральную передачу, под колеса следует подложить упор, после чего проделываем следующие:

1. Осматриваем все соединительные места на наличие потеков, затяжку болтов, а также состояние пыльников
2. Руками охватываем вал со стороны где производится проверка и начинаем его качать, если во время покачивания присутствует небольшой люфт, то это говорит о том что скорей всего конструкция неисправна
3. Резко вокруг своей оси начинаем вращать вал, в месте с этим необходимо удерживать вилку-фланец шарнира. Смотрим чтобы не было окружных зазоров.
