Интересные факты о подрамнике
В 1959 году подрамники были применены в конструкции Austin Mini. Принцип легкого кузова и крепления всех агрегатов к двум подрамникам на долгое время стал эталоном конструкции переднеприводных автомобилей.Применение подрамников значительно затрудняет кузовной ремонт, так как помимо возвращения геометрии кузова к контрольным точкам необходимо еще обеспечить выравнивание переднего и заднего подрамников друг относительно друга и относительно горизонтальной и вертикальной осей. Кроме того, подрамник почти не «тянется», при серьезном кузовном ремонте его почти наверняка придется менять.

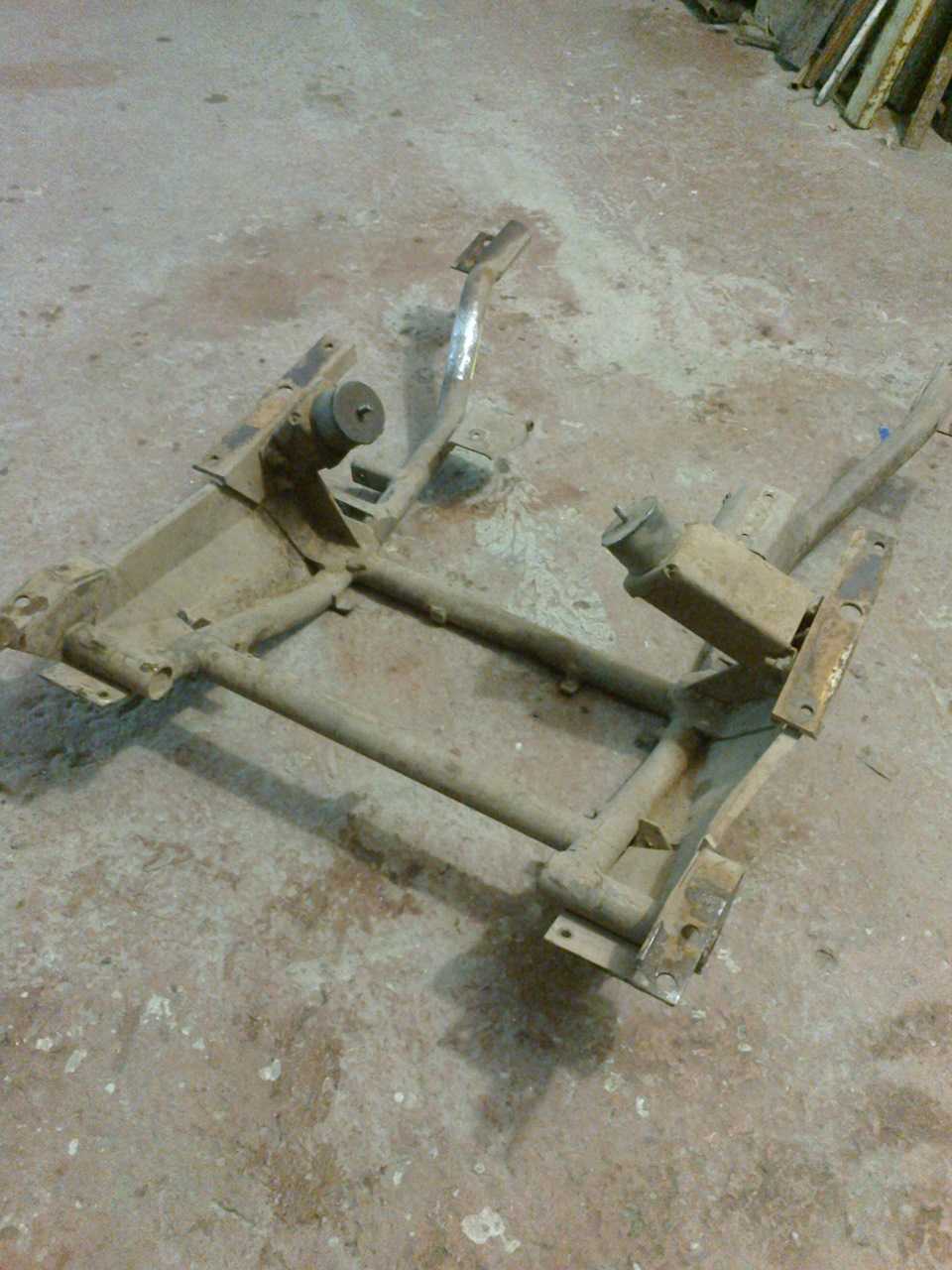

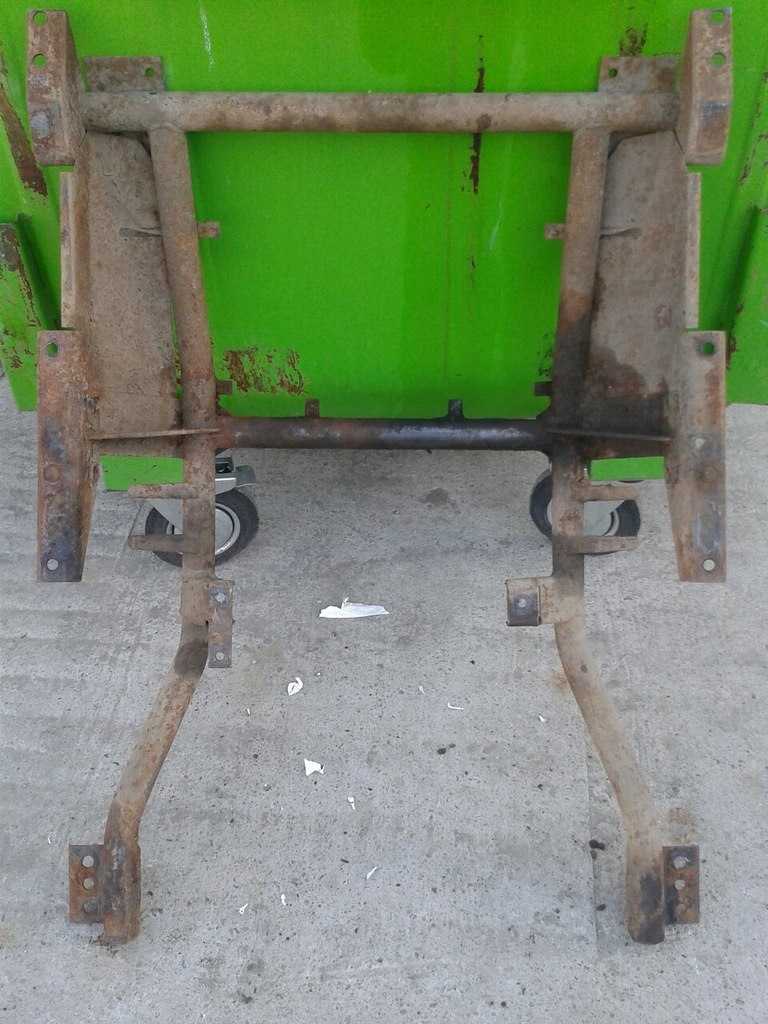

Что такое подрамник и для чего он нужен
Плохие дороги – одна из главных проблем нашей страны, сколько машин в год ломается у наших автовладельцев по этой причине? Можно назвать три основные причины из-за которых чаще всего выходит из строя автомобиль исключая конечно аварии.
Механические повреждения элементов ходовой части при езде по бездорожью;
Износ или низкое качество деталей.
Что касается механических повреждений ходовой и подвески, случаются они чаще всего при движении по ухабам, но если на автомобиле есть передний и задний подрамник, то он обеспечивает защиту и силового агрегата и КПП, является мощным силовым элементом, который служит опорой для массивных агрегатов, в первую очередь двигателя и КПП, при отсутствии защиты после удара о землю на ухабах они могут выйти из строя и повредить при этом легкий несущий кузов автомашины.
Особенно актуален подрамник в сравнительно небольших машинах, его устанавливают практически во всех автомобилях класса GT, он является опорой двигателя, такая конструкция гораздо надёжнее и крепче чем та, в которой применяются только лонжероны в тех машинах, которые не имеют рамы и подрамника, поэтому является еще и точкой опоры для рычагов подвески, основным силовым элементом её является передняя балка, в задней подвеске, соответственно задняя балка.
Использование подрамника в конструкции автомобиля придает дополнительную жёсткость кузову во время крена таким образом снижает вибрацию и повышает управляемость.

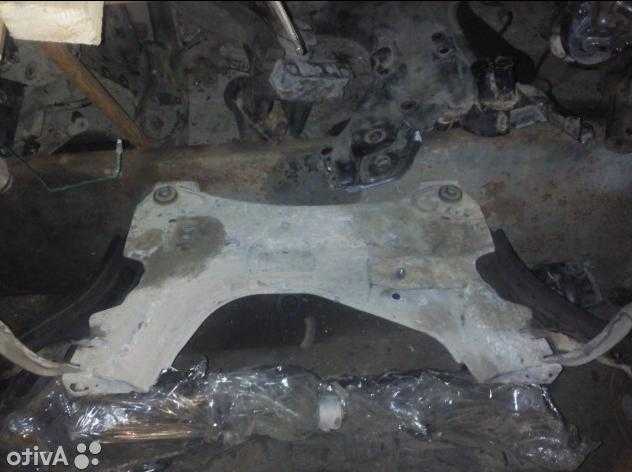

В безрамных автомобилях, таких как, например, Renault Logan 1 подрамник передний не только обеспечивает защиту двигателя снизу, но и является опорой для подвески ведущих колес, частично исполняет функции рамы.
Начало широкого распространения автомобилей с несущим кузовом пришлось на шестидесятые годы, изначально все нагрузки приходились на внутреннюю обшивку кузова, в первую очередь на пол и крылья, изначально подрамник был не обязательным усиливающим элементом, устанавливался в ограниченное число моделей. В современных машинах эта деталь имеет облегченный сварной каркас из алюминия, иногда элементы соединены болтами, к этой конструкции прикреплены в том числе и детали подвески, сделано это в том числе и для того чтобы облегчить сборку автомобиля на конвейере.
В нашей стране большое распространение имеют автомобили, созданные корейскими брендами, более того производят их у нас в стране, а значит машины уже более-менее адоптированы для эксплуатации на наших дорогах, в частности на Kia Rio 3 подрамник передний обеспечивает защиту двигателя от возможных ударов снизу при движении по плохим дорогам.

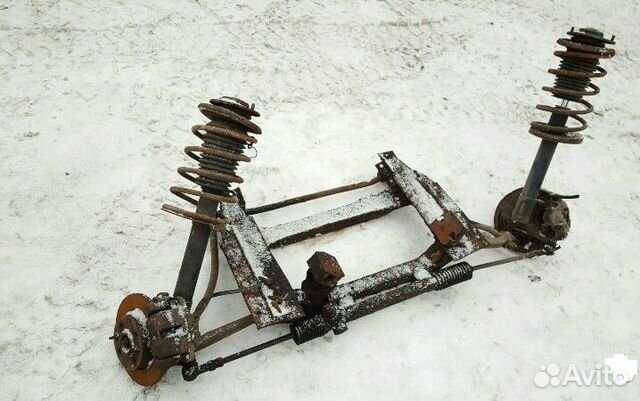

Подрамников, прикрепленных к кузову может быть от одного до трех, если передний выступает как силовая опора двигателя и подвески, то задний является поддержкой редуктора заднего моста или подруливающей рейки.

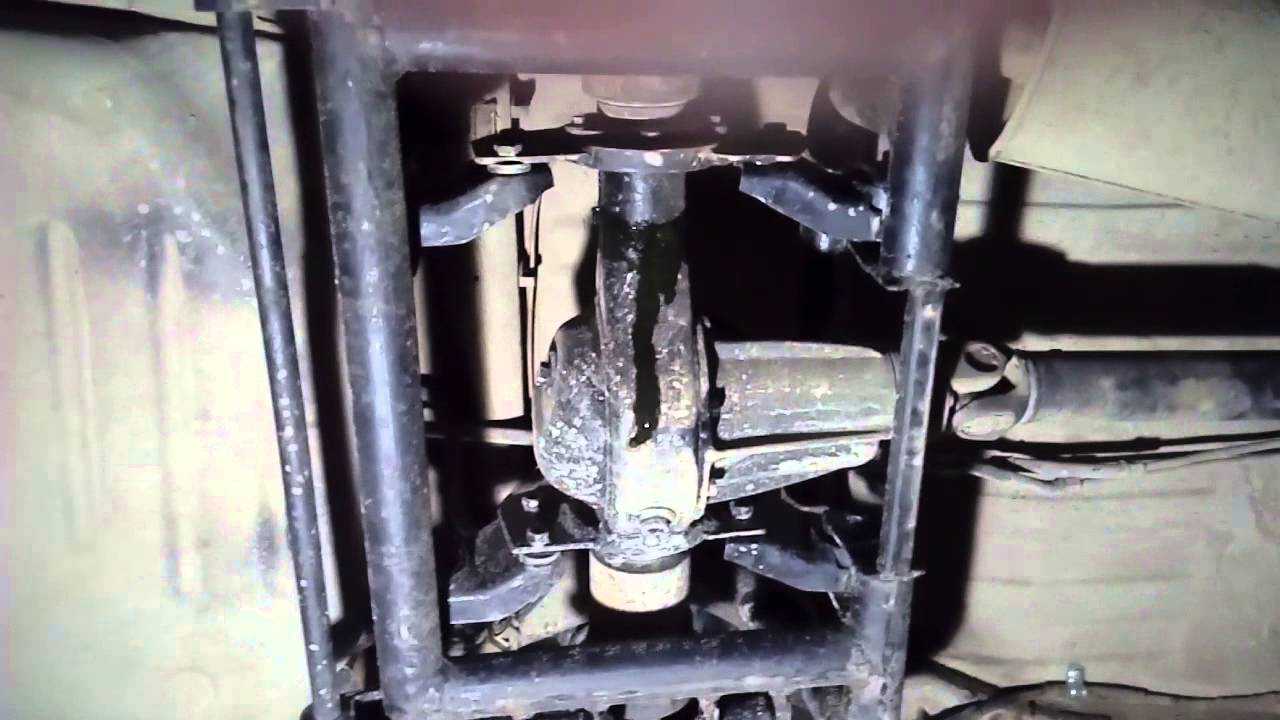

В полноприводных внедорожниках, в которых установлена раздаточная коробка для её защиты и поддержки используется средний подрамник, помимо основной своей функции он уменьшают вибрацию и шум вовремя движения, автомобилисты часто его называют подрамникам раздатки. Случается, что в следствие постоянных нагрузок этот опорный элемент защиты ломается, чтоб не подвергать опасности основные агрегаты автомобиля, отвечающие за его движение поломку, стоит устранить как можно быстрее. При незначительных повреждениях может помочь сварка, но в любом случае лучше заменить на оригинальную деталь, тем более что запчасти бу такого рода стоят очень небольших денег.

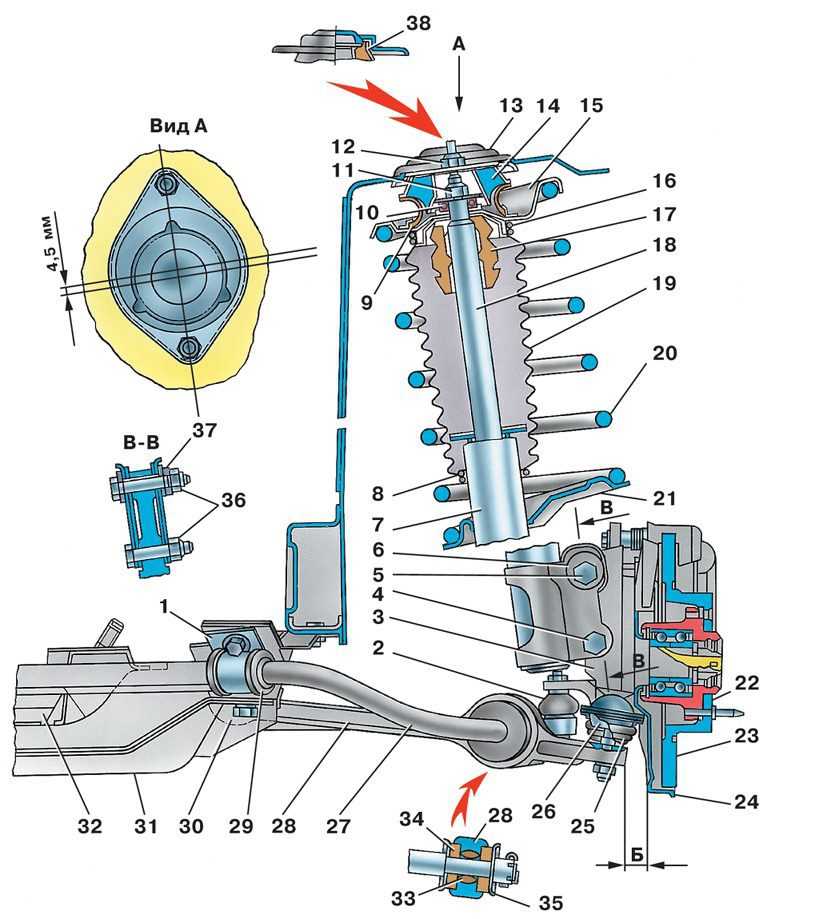

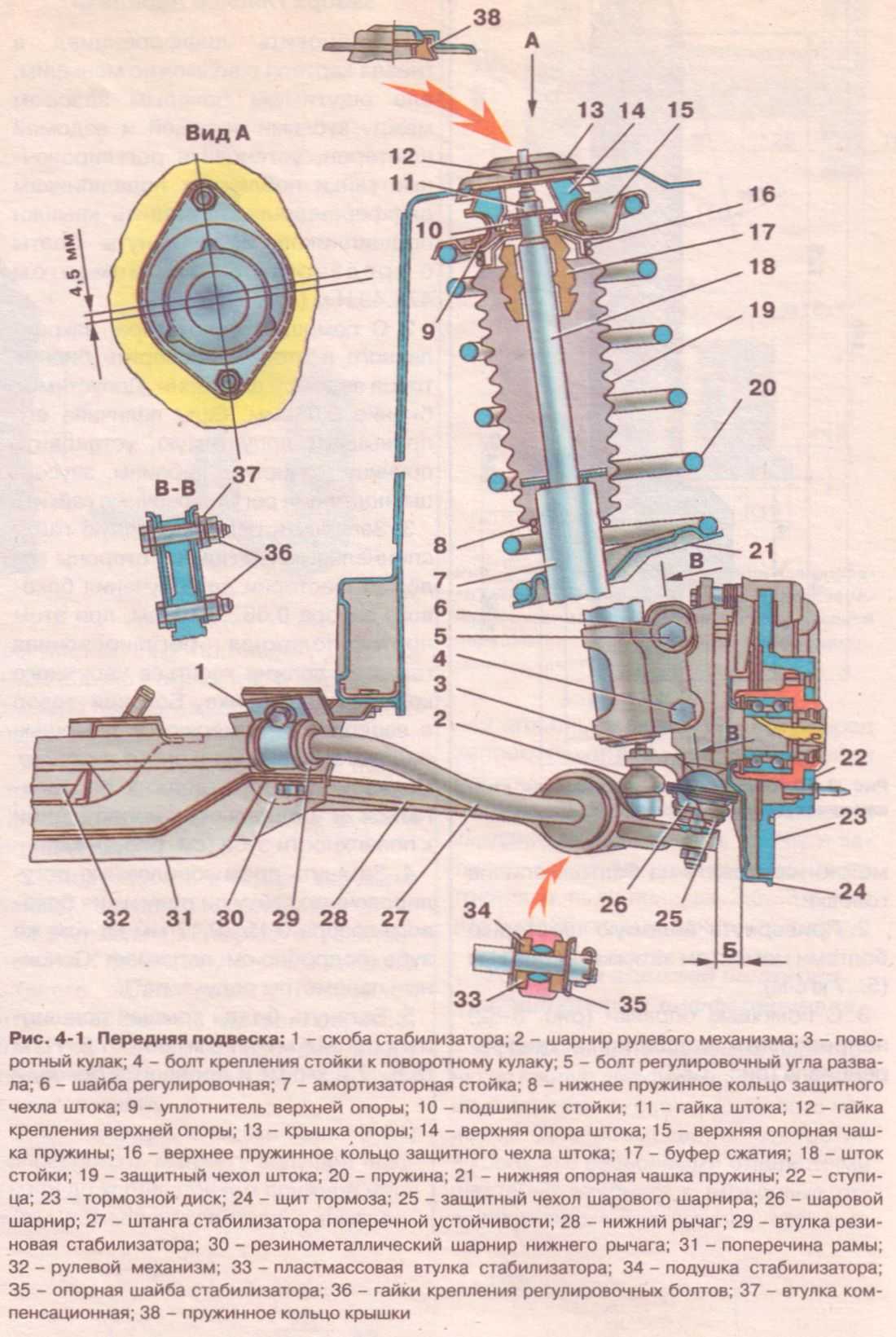

Передняя подвеска.Разборка и сборка узлов подвески
Детали передней подвески
1 – нижняя опорная чашка пружины;
2 – нижний рычаг;
3 – ось нижнего рычага;
4 – резинометаллический шарнир нижнего
рычага;
5 – пружина;
6 – верхняя опорная чашка;
7 – изолирующая прокладка пружины;
8 – буфер сжатия;
9 – ограничитель хода сжатия;
10 – поперечина подвески;
11 – втулка кронштейна поперечины;
12 – кронштейн поперечины;
13 – кронштейн крепления двигателя;
14 – верхняя опора пружины;
15 – регулировочная шайба;
16 – ось верхнего рычага;
17 – верхний рычаг;
18 – кронштейн буфера отбоя;
19 – буфер отбоя;
20 – резинометаллический шарнир верхнего
рычага;
21 – шаровой шарнир;
22 – защитный чехол шарового шарнира;
23 – кронштейн крепления штанги к кузову;
24 – штанга стабилизатора;
25 – амортизатор;
26 – обойма подушки;
27 – подушка
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее
начинать непосредственно на автомобиле, после снятия защитной пластины картера и
брызговика.
2. Отверните гайку пальца верхнего шарового шарнира 41 и освободите шланги от скоб
(см. рис. Передняя подвеска).
3. Отогнув лепестки защитного кожуха, выверните болты крепления направляющей
суппорта и отведите ее в сборе с суппортом в сторону.
Предупреждение
Для предохранения шлангов от повреждения не допускайте, чтобы суппорт висел на
шлангах.
4. Оправкой 67.7823.9514 снимите колпак ступицы и отверните гайку подшипников
ступицы колеса.
5. Снимите ступицу переднего колеса в сборе с тормозным диском, используя
выталкиватель 67.7823.9516.
6. Снимите защитный кожух переднего тормоза.
7. Снимите амортизатор передней подвески.
8. Сожмите пружину подвески до полной разгрузки нижнего рычага, опустив нижний
рычаг подвески на подставку.
9. Отсоедините корпус шаровых шарниров от нижнего и верхнего рычагов подвески и
снимите поворотный кулак.
10. Плавно разгрузите пружину подвески и снимите ее.
11. Выталкивателем 67.7823.9515 выбейте ось и отсоедините нижний рычаг подвески
от поперечины.
12. Отсоедините от поперечины ось верхнего рычага и снимите ось в сборе с рычагом.
Предупреждение
Перед снятием осей верхнего и нижнего рычагов следует подсчитать количество
шайб на каждом конце оси нижнего рычага и на болтах крепления оси верхнего рычага,
чтобы при установке осей рычагов поставить их на прежние места.
13. Снимите кронштейн буфера отбоя и поперечину.
14. Съемником 67.7824.9516 выпрессуйте пальцы шаровых шарниров из отверстий
поворотного кулака.
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сборка узлов подвески проводится в последовательности, обратной разборке.
2. При сборке ступицы колеса заложите слой смазки Литол-24 в сепараторы
подшипников и нанесите ее равномерным слоем в полость поворотного кулака между
подшипниками в количестве 40 г на каждый кулак.
3. При установке растяжек поперечины внутреннюю гайку завертывайте до выбора
зазора между шайбой и кронштейном 3 (см. рис. Передняя подвеска, установленная на
автомобиле (вид сзади)), а наружную – моментом.
4. Для предупреждения неправильного распределения усилий в резинометаллических
шарнирах, завертывайте гайки осей рычагов под статической нагрузкой автомобиля
3140 Н (320 кгс).
5. Затем проверьте и отрегулируйте углы установки и схождения колес.
2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту [email protected]
Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com
Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.
Для рекламодателей:[email protected]
История создания подрамника
В зо-е годы автопроизводители в Европе начали уделять все большее внимание управляемости автомобиля. Рамная конструкция уже не могла обеспечить желаемый результат, так как возможности ее развития были уже исчерпаны. В этот период появляются первые автомобили с несущим кузовом
Правильней было бы назвать его «полунесущим», так как современной, известной нам конструкции в то время еще не существовало, и снизу кузов укрепляли подрамниками. По сути, они заменяли собой раму, но кузов таких автомобилей как «Опель-олимпия» 1935 года или «Ситроен-ТА» 1934 года с раздельными силовыми элементами уже не был таким жестким. Новую конструкцию моментально подняли на щит гоночные команды, так как она позволяла сделать автомобиль максимально легким
В этот период появляются первые автомобили с несущим кузовом. Правильней было бы назвать его «полунесущим», так как современной, известной нам конструкции в то время еще не существовало, и снизу кузов укрепляли подрамниками. По сути, они заменяли собой раму, но кузов таких автомобилей как «Опель-олимпия» 1935 года или «Ситроен-ТА» 1934 года с раздельными силовыми элементами уже не был таким жестким. Новую конструкцию моментально подняли на щит гоночные команды, так как она позволяла сделать автомобиль максимально легким.
В тот же период Chrysler Corporation перешла на производство автомобилей с несущим кузовом, оснащенным передним подрамником. На нем впервые были применены резиновые сайлентблоки в качестве прокладки между подрамником и кузовом.
Как улучшить управляемость автомобиля?
Практически со всеми системами, исправность которых мы проверяли выше, можно поработать с целью улучшения управляемости машины. Только нужно понимать, что, улучшая одни характеристики автомобиля, мы неизбежно ухудшаем другие.
Один из самых простых и любимых в народе видов тюнинга – это установка дисков и шин нештатных размерностей. Диски с меньшим вылетом, диаметром и шириной побольше, чтобы установить на них более широкие шины с низким профилем. Такая комбинация действительно в большинстве случаев улучшает управляемость. Почему? Разберем каждый параметр в отдельности.
Максимально широкие шины сделают больше пятно контакта, что в свою очередь положительно сказывается на сцеплении с дорогой.
Уменьшить вылет уже имеющихся дисков можно с помощью колесных проставок. В среде тюнингистов их еще называют спейсерами. При этом больше станет и колея автомобиля. В большинстве случаев это повышает стабильность машины в поворотах. Надо только учитывать, что вместе с увеличением колеи увеличится и радиус обкатки колеса — расстояние между средней плоскостью шины и проекцией оси поворота колеса на дорогу. Если увеличить радиус обкатки, то при проезде неровностей руль будет сильнее вырываться из рук водителя.
А еще в народе любимы так называемые «липкие» шины. У них сочетаются повышенные скоростные характеристики (до 270-300 км/ч) с низким профилем и минималистичным рисунком. Материалы корда у них более плотные, присутствует нейлоновый слой для прочности. И каучуковая смесь используется более твердая, чем у обычных шин. У каждого производителя свои фирменные названия, но все относятся к классу UHP (Ultra High Performance). Такие шины наиболее эффективны, если их применять для заездов по специальному треку в сухую погоду.
Далее проводятся работы по подбору более жестких или более коротких пружин, а также амортизаторов, предназначенных для работы в паре с такими пружинами. На ровных поверхностях такая комбинация улучшает управляемость за счет снижения центра тяжести автомобиля. Кроме того, при езде по не очень ровной дороге шины автомобиля дольше находятся в контакте с дорогой.
Часто проводят работы по изменению углов установки колес. Причем на обеих осях и даже там, где регулировка заводом не предусмотрена. Меняют все возможные углы установки передних колес и регулируют развал и схождение задних. Чаще всего устанавливают колеса с большим отрицательным развалом, что при движении в повороте оптимизирует пятно контакта нагруженных (внешних) шин. Ну а для компенсации развала приходиться корректировать схождение.
Следующим этапом тюнинга подвески будет установка более толстых стабилизаторов поперечной устойчивости.
Ну и самое серьезное изменение, на которое идут автолюбители, чтобы изменить характеристики управляемости, – это замена переднего подрамника, или установка подрамника на автомобиль, где он не был предусмотрен.
Примеры из жизни
Приведем несколько самых распространенных в жизни примеров. Если на переднеприводном автомобиле немного увеличить давление в передних шинах, а в задних уменьшить, то это уменьшит углы увода на передних шинах и повысит на задних. Такая несложная настройка позволит уменьшить недостаточную поворачиваемость. А вот уменьшить избыточную поворачиваемость можно, сделав переднюю подвеску жестче и увеличив давление в задних шинах.
В достижении нейтральной поворачиваемости очень важна ширина шин. Необходимо установить более широкую «резину» на ось, которой не хватает сцепления с дорогой. Мощные автомобили с задним приводом часто комплектуют более широкими задними шинами. А на компактные переднеприводные спорт-хэтчбеки зачастую ставят более широкие покрышки вперед, дабы улучшить сцепление передней оси.

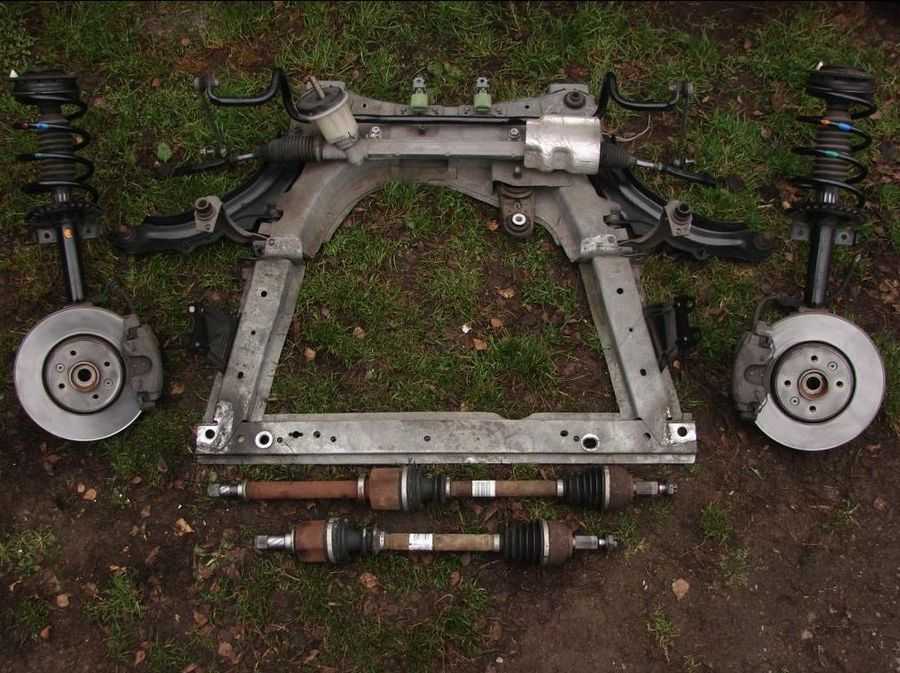

Что такое подрамник автомобиля и для чего он нужен?
Сегодня множество вопросов можно увидеть на форумах, к примеру, что такое подрамник автомобиля, где найти лучшую заправку и так далее. Многие из них мы уже разбирали в наших предыдущих статьях. Теперь пришло время поговорить о таком интересном агрегате, как подрамник автомобиля. Он устанавливается как на отечественные автомобили, так и на авто зарубежного производства.
Что такое подрамник автомобиля и для чего он нужен, мы разберем в этой статье. Мало кто знает, для чего он вообще используется в машине. На самом деле это очень важный конструктивный элемент всей системы подвески и кузова.
28 posts in this topic
Точно такие же были куплены у ребят из Тулы. Сравнивал до мельчайших подробностей- ваши детали и снятые, как две капли воды.
Будем считать, что они оригинальные. На гайке видны титанические усилия от газового ключа.
Мы для облегчения работ протерли промасленной тряпкой поверхность сайлента. Заходит как по маслу! Собираем для этого вот такую конструкцию: Оправка должна надеваться сверху на отбортовку сайлента.
У нас такая оправка нашлась от фланца с накидной гайкой. Хорошо подходит кусок обыкновенной трубы Ду50 тоже у сантехников.
На фото сайлент уже запрессован наполовину. Фланец, три шайбы, гайка. Шпильку внизу держим газовым ключом от проворачивания.
Гайка, две шайбы, оправка. Ну вот и все!
Собираем в обратном порядке. Не забудьте привернуть рулевую колонку к рейке!
Если Вашей машине за тыс
Обратите внимание на провод, который идет ко второму датчику кислорода, к подрамнику провод крепится в задней части при помощи пластикового хомута Откручиваем шаровую опору и вынимаем палец опоры из поворотного кулака
Откручиваем хомуты втулок стабилизатора, заодно меняем втулки. Как назло провернулась гайка запрессованная в подрамник ох и любит рено такой способ крепления Можно просто ослабить, чтобы палка стаба свободно перемещалась во втулках, это будет необходимо при вытаскивании подрамника.
Снимаем рычаги подвески я все равно менять их собирался.
Замена втулок стабилизатора на Рено Меган2, Сценик2
Как только открутили и вытащили болт горизонтального сайлентблока, освобождаются тяги подвески подрамника и сам подрамник, остается только вывести подрамник из тяг подвески подрамника. Провернутые гайки крепления стабилизатора были приварены.
Выпрессовку сайлентов подрамника производил при помощи подручных средств. Шпилька М12, набор широких, толстых шайб, отрезок передней стойки от десятки, часть от съемника сайлентблока задней балки, обрезок трубы сороковки. Большая уважуха ребятам, которые меняют сайлентблоки подрамника не снимая его. На свободе я промучился минут 40 и это только выпрессовка.
Замена сайлентблоков рычага передней подвески Рено Меган 2
Ставил полиуретановые сайлентблоки, производство Россия, они были приблизительно на 0. Если масло не слито, откручиваем крышку, сливаем.
Маслозаливную крышку желательно тоже открутить, масло будет стекать ровной струйкой. Поддомкрачиваем двигатель снизу под коробку. И еще один домкрат необходим высокий нужно поставить под небольшой отлив в передней части двигателя.
Create an account or sign in to comment
Откручиваем правую и нижнюю подушки двигателя. Ключом torx E10 отворачиваем винты крепления поддона. Возле коробки в глубоких колодцах 3 винта, их можно не заметить, остальные по периметру.
Выворачиваем колеса влево, чтобы меньше мешали рычаги, хотя, может, это и не нужно. Теперь нужно поднимать двигатель домкратами, в основном тем, что спереди.
Opel Astra H (Family) / Руководство
Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля Opel Astra, следующие:
- повышенный (по сравнению с привычным) шум;
- затрудненное переключение передач;
- самопроизвольное выключение или нечеткое включение передач;
- утечка масла через уплотнения и прокладки.
Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.
Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница заключается в конструкции привода управления коробкой передач.
Полезные советы
Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).
Коробка передач довольно тяжелая, а ее форма не удобна для удерживания, поэтому рекомендуем снимать коробку с помощником.
Вам потребуются: ключи «на 14», «на 19» и TORX Е18, пассатижи (или сварочные клещи).
1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).
2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).
3. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).
4. Снимите стартер (см. Снятие и установка стартера).
5. Пометьте любым способом (например, краской) взаимное расположение тяг и наконечника рычага переключения передач, чтобы сохранить регулировку привода при обратной установке коробки. Ослабьте затяжку болта клеммового зажима привода управления механизмом переключения передач, разъедините тягу и наконечник рычага переключения передач.
6. Извлеките фиксатор и отсоедините наконечник шланга от переходника промежуточной трубки гидропривода выключения сцепления.
7. Отсоедините от датчика скорости и датчика включения заднего хода колодки жгутов проводов.
8. Отсоедините колодки жгутов проводов от кронштейнов коробки передач.
9. Выпрямите пассатижами шплинт…
10. …извлеките ось промежуточной тяги привода управления коробкой передач…
11. …и отсоедините тягу от механизма переключения передач.
12. Извлеките два пружинных фиксатора крепления системы рычагов и тяг управления коробкой передач…
13. …и снимите систему рычагов и тяг с кронштейнов коробки передач.
14. Закрепите стропы грузоподъемного механизма за переднюю и заднюю транспортные проушины силового агрегата и натяните стропы.
15. Снимите передний подрамник (см. Снятие и установка переднего подрамника).
16. Выверните болты крепления картера сцепления к блоку цилиндров двигателя (для наглядности фотография сделана на снятом силовом агрегате).
17. Выверните два болта крепления поддона масляного картера к картеру сцепления (см. Замена уплотнения поддона масляного картера).
18. Установите опору под картер коробки передач.
19. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из зацепления со ступицей ведомого диска сцепления), уберите из-под нее опору и снимите коробку с вашего Опеля Астра.
Предупреждение
При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.
20. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.
Полезные советы
Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.
Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).
Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров. В противном случае есть вероятность отсоединения приводов от коробки передач во время движения.
21. Залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).
22. При необходимости отрегулируйте привод переключения передач (см. Регулировка привода управления коробкой передач).
23. Залейте рабочую жидкость в бачок главного тормозного цилиндра (в его секцию, предназначенную для питания гидропривода выключения сцепления) и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).
Замена сцепления без снятия коробки ока — бортжурнал Лада Ока НН52 2002 года на DRIVE2
Посмотрел в интернете как сцепление поменять и афигел. Спросил отца он сказал что можно и не снимать коробку! Ок так и сделаем)Первым делом снимаем капот и бампер для удобства.Снимаем радиатор и за одно потом поменяем патрубки и охлождайку.Снимаем стартер и откручиваем трос сцепления.Откручиваем минус с коробки и трос спидометра.Откручиваем шаровые и большие гайки с гранат, что бы гранаты вышли из колеса.Откручиваем тяги идущие на коробку.
Теперь откручиваем 2 болта на 17 крепящие коробку к мотору и лезем е*ться с третьим который упирается в подушку от мотора и не вытащится но позволит отсоединить коробку от мотора для него подойдет кривой накидной ключ на 17
вот такой
Снимаем подушку дом коробку.Все отсоединяем коробку от мотора, получается щель ее хватило что бы открутить корзину и заменить диск сцепления и корзину, самое сложно поставить ровненько, что бы потом вал зашел.
Заодно поменял выжимной подшипник и вилку сцепления с пыльником. в комплекте шла смазка для вала намазал и ее, по ощущениям шрусовая.
Заняло 2 дня, гайков накрутился от души.Заодно переобулся на лето и пропенил бампер что бы по жестче был.
Не спешите покупать комплект патрубков охлаждения т.к. эти комерсанты экономят на каждом миллиметре в результате чего нижний патрубок от радиатора начинает задевать одной стороной об трос сцепления а второй стороной об вентилятор радиатора. По этому советую купить 2 патрубка верхних идущий на радиатор и из него сделать по длиньше патрубки идущие от мотора на термостат и угловой т.к. их длинна влияет на положение нижнего.По деньгам вышло примерно так 2000 за комплект сцепы и патрубки что то типа на 500р. а еще же вилка и пыльник ну пусть 3000 будет.
И еще яма и трещетку вам в помощь очень облечают процесс гайкокрутки))
Цена вопроса: 3 000 ₽

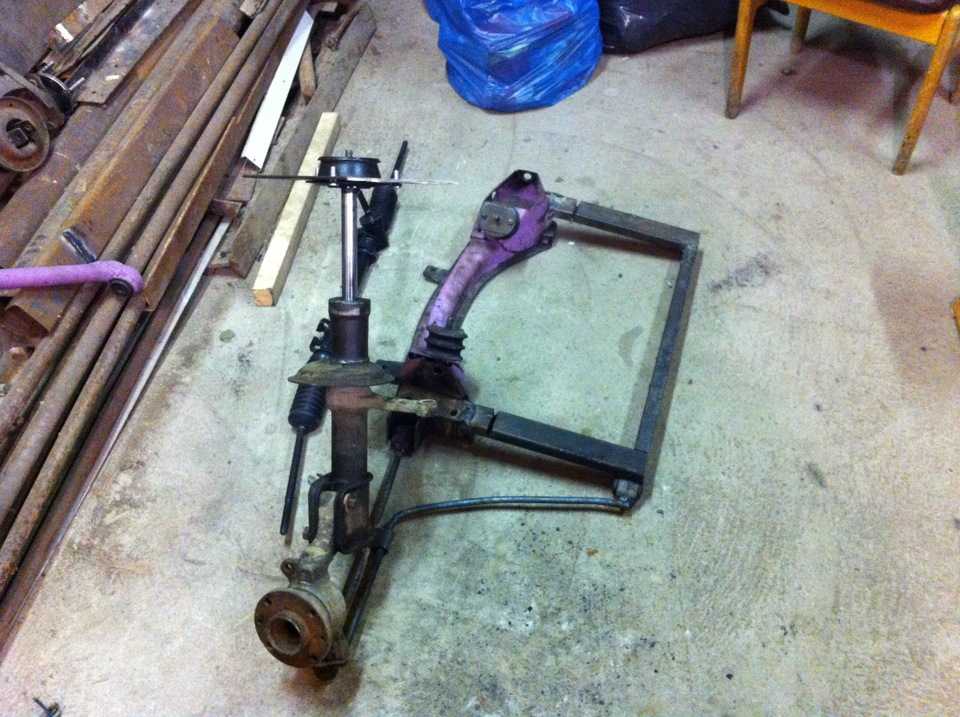

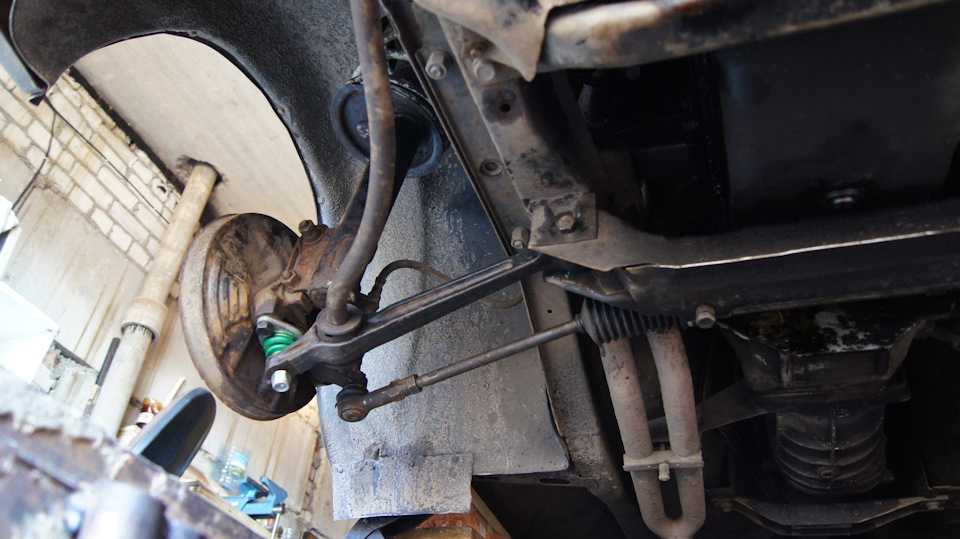

Для чего он нужен?
Он выполняет множество различных функций. Подрамник служит для укрепления структуры кузова и частей подвески. Если он установлен на автомобиль, то весь его кузов в целом становится более устойчивым, то есть перемещение его отдельных элементов практически не происходит.
Существует несколько разновидностей подрамников. Каждый отдельный вид способен не только увеличить общие показатели жесткости, но и сильно повлиять на характеристики подвески. В большинстве случаев совместно с подрамником распространяется активная алюминиевая защита кузовных деталей.
В итоге, можно сказать, что происходит улучшение эксплуатационных характеристик в целом, а в частности, управляемости, комфорта, устойчивости и безопасности.
Эти критерии сегодня считаются основными для отечественных марок автомобилей, да и для иномарок тоже.
