Ремонт и обслуживание

Особенности и обозначения

Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.

В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016), а также во втором поколении (2014, 2015, 2021, 2021 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.

Приборный щиток содержит следующее оборудование:

• Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
• Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
• Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
• Лампа, указывающая на включение противотуманного механизма;
• Сигнальная лампочка, указывающая на незакрытую дверь;
• Резервный индикатор;
• Индикатор задних противотуманок;
• Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
• Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
• Резервный светодиод у моделей, работающих на дизеле;
• Индикатор перегрева мотора;
• Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
• Лампочки поворотников;
• Индикатор уровня топлива, указывающий на критично низкий объем горючего;
• Индикатор уровня масла;
• Лампа, показывающая уровень заряда аккумулятора;
• Лампа управления мотором;
• Индикатор работы печки на обогрев заднего стекла;
• Индикатор включения дальнего освещения;
• Лампа работоспособности подушек безопасности переднего пассажира;
• Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
• Индикатор исправности подушек безопасности;
• Лампа, показывающая исправность АБС;
• Лампа включения ближнего света.

Другие особенности центральной панели:

• Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
• Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
• Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.

Обслуживание кормовой части

На Лада Калина замена лампочек стоп сигнала может потребоваться в случае повреждения фары или перегорания самого элемента. Ввиду конструктивных особенностей автомобиля, ремонт можно выполнить только путем полной разборки задней панели и снятия фары целиком.

1. На Лада Калина замена лампочек стоп сигнала начинается с демонтажа фары. Для этого нужно снять пластиковую крышку, откуда выходит ремень безопасности. Вторая часть крепится немного ниже – возле катушки ремня. Гайки откручиваются ключом №10. При этом следует быть предельно осторожным. Если деталь улетит в кузовную панель, достать ее не получится.
2. Как только прибор освободится от креплений, все лампы будут доступны. Вынуть их из крепления можно провернув цоколь на 45 градусов по часовой стрелке.
3. Далее извлекается сама лампочка и меняется на новую.
4. Сборка фары выполняется в обратной последовательности.

Стандартная замена лампочек габаритов Лада Калина и других элементов выполняется в домашних условиях без существенных затруднений. Поменять лампы одному достаточно просто. Для этого не потребуется наличия какого либо специализированного инструмента или глубоких, профессиональных познаний механики. Достаточно следовать инструкциям по ремонту и обслуживанию автомобиля.

Замена лампы подсветки печки рено логан

Сразу скажу, что я тут разобрал весь блок… Хотелось выложить свою версию разборки фазы 1 со своими фотками! Лампочка сразу плохо работала. Потом пришлось постукивать, последнее время совсем перестала. Менять ее не так уж и легко, по сравнению с лампой заднего хода. Панельку снять легко, ее не сломать, там нет пластиковых защелок. Сложное — снять тросик заслонки. Рукоятки печки, вентилятора и положения обдува снимаются довольно легко, если поддеть их чем-нибудь. Еще сложно было вытащить патрон лампочки — я не знал, что там, не видел. Потом только понял, что нужно нащупать и как-то повернуть. Когда собирал, понял, что нужно взять удлиненную головку на 9 мм и поворачивать ею.

Панель управления — это у меня тут по тексту означает блок с тремя крутилками и ползунком управления заслонкой.

Кому интересно, по порядку: — поддеваем панельку, извлекаем ее (там нечему ломаться)

Ехал-ехал ночью — ни кого не трогал — тут бац погасла панель с крутилками печки и кондея! Как-то сразу стало неуютно в машине! С учётом что одна половина у меня давно не горела (ну лень было) решено было менять лампочки подсветки. Да к тому же одна из лампочек подсветки кнопки стеклоподьёмника также не подавала признаков жизни

Опыт сьёма панельки уже был (ставил магнитолу) с этим проблем не возникло! Немного ковырнув отвёрткой — отщёлкиваем и снимаем панель

Ну вот наконец дошли руки до перегоревшей лампочки подсветки блока печки =) Замена проста и почти элементарна =)

Поддеваем снизу декоративную панель (там есть за что ухватиться):

Тянем — не боимся, там металлические защелки:

И на проводах прям вывешиваем вправо…можно клеммы и отсоединить, если боитесь провода порвать

Фотиком залез внутрь, чтобы определить местонахождение лампочек:

Поворачиваем патрон и достаем его со сгоревшей лампочкой:

Купил новые лампочки (2 шт) OSRAM (другие ну их нафиг — не любит у меня Логаш никакие кроме OSRAM):

Вставляем новую в патрон (заменил обе, привычка менять все впаре, кстати, не пожалел, вторая тоже скоро бы сдохла, ибо уже была какая то темноватая):

Включаем — все горит (видно плоховато, ибо день):

Собираем все в порядке, обратном разборке…то есть панель на место защелкиваем ) ) )

Хотел еще заменить лампу в прикуривателе, но не долез — надо тоннель снимать…поддеть — поддел, а вот мешает сбоку что то, чтобы вытащить…хотя в книге написано, что должно все вытаскиваться =)

Цена вопроса: 50 ₽

Поэтапная замена вышедших из строя лампочек

Чтобы самостоятельно заменить перегоревшие на щитке лампочки, потребуется минимум инструментов и немного свободного времени. Меняем вышедшие из строя элементы в такой последовательности:

• используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
• аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
• 2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
• отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
• освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;
• в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
• лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
• после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.

Как вам статья?

Мне нравитсяНе нравится

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

• более яркий свет, что позволяет лучше освещать приборы
• возможность выбора ламп различных цветов по желанию
• более долгий срок службы качественных светодиодов

Минусы

• Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
• иногда панель выглядит слишком ярко и отвлекает от движения
• от яркого света панели могут уставать глаза

Лада 4×4 5D Нивка-Бурка › Бортжурнал › Замена щитка приборов Нивы на щиток vdo от 2110

Примерно месяц назад начал врать спидометр. Сначала на 20 км/ч в большую сторону, потом больше и больше. Наконец на 1 скорости я “ложил” стрелку спидометра. Мне это в конец осточертело, попытался его почистить, не помогло.

Решено — куплю сразу электронную приборку от 2110. Купил б\у. Так как пробеги отличаются, теперь 23840 км = 174491 км.

Сделал ответвление от датчика скорости в сторону приборки. Коричневый это минус. Серый это сигнал. Розово-черный это плюс.

Эти три провода пригодятся для электронного спидометра и одометра вместо гибкого вала.

Далее берем разьем с проводами, проводами на себя заостренным торцом влево. Тогда 1 контакт будет самый левый, находящийся на заостренном торце. 2-7 верхний ряд контактов 8-13 нижний ряд контактов. Б и К это обозначение цвета колодки. Например Б1, К4 и т.д.

Перетасовка контактов в разъемах жгута 2131 комбинации приборов для подключения 2110 панели (1 ЖКИ).

Итак: Вынимается Б8 оранжевый провод с черной полосой (задние ПТФ) и не используется Вынимается Б10 Черный провод с белой полосой (+ приборки) и вставляется на место Б8 Вынимается Б4 оранжевый провод (+ приборки) и вставляется на место Б10 В Б4 (пустой) вставляется новый провод от клеммы замка зажигания 30 (толстый коричневый провод) Вынимается К11 серый провод (лампа блок. дифф.) и не используется Вынимается Б2 зеленый провод с черной полосой (дальний свет) и вставляется на место К11 Вынимается К3 коричневый провод с пурпурной полосой (низковольтный вход тахометра) и вставляется на место Б2 В К3 (пустой) вставляется провод из жгута проводов к датчику спидометра, контакт датчика №3 (масса спидометра) К4 белый провод (подсветка панели) остается на месте Вынимается Б5 голубой провод с белой полосой (поворотники) и не используется Вынимается Б13 зеленый провод (температура) и вставляется на место Б5 Вынимается К12 серый провод с голубой полосой (датчик давления масла) и вставляется на место Б13 Вынимается Б9 зеленый с пурпурной полосой (обогрев заднего стекла) и вставляется на место К12 Вынимается Б12 голубой провод и вставляется на место Б9 Вынимается Б6 коричневый провод с белой полосой (лампа зарядки) и вставляется на место Б12 Вынимается Б3 желтый провод (габариты) и вставляется на место Б6 Вынимается К5 коричневый провод (высоковольтный вход тахометра) и вставляется на место Б3 В К5 (пустой) вставляется соединение с правым поворотником у кнопки аварийки (голубой провод) Вынимается К6 черный провод (масса) и вставляется на место Б1 В К6 (пустой) вставляется соединение с левым поворотником у кнопки аварийки (голубой провод с черной полосой) Вынимается К7 пурпурный провод с голубой полосой (контроль исправноти лампы уровня тормозной жидкости) и вставляется на место К13 Вынимается К13 розовый провод (лампа уровня тормозной жидкости) и вставляется на место К7 Вынимается К10 серый провод с пурпурной полосой (датчик резерва бензина) и не используется Вынимается Б11 розовый провод с пурпурной полосой (датчик бензина) и вставляется на место К10 Вынимается К8 розовый провод с черной полосой (ручник) и вставляется на место Б11 В К9 (пустой) вставляется провод из жгута проводов к датчику спидометра, контакт датчика №2 (сигнал спидометра)

Примечания: 1. Лампа обогрева воткнута в сигнал аварийки, так как сам сигнал аварийки в старой приборке отсутствует и не используется, а лампы подогрева наоборот в новой нет, так что в новой будет так: включаем подогрев, включается лампа аварийки и горит, кому это режет глаз может вынуть Б9 и не вставлять в К12 2. В итоге у меня остались не использованы: а) задние ПТФ (оранжевый провод с черной полосой), б) лампа блок. дифф. (серый провод), в) поворотники (голубой провод с белой полосой) г) датчик резерва бензина (серый провод с пурпурной полосой)

Пункты В и Г больше не нужны, их функция выполняется по другому. А вот для пунктов А, Б, а также 1 пункта примечания (если не вставлять лампу обогрева), можно соорудить в будущем отдельную приборки индикацию например на центральной стойке.

Как выбрать новый радиатор

Прежде чем менять теплообменник, нужно выбрать новый

Особое внимание стоит уделить материалу

По этому признаку радиаторы делятся на два типа:

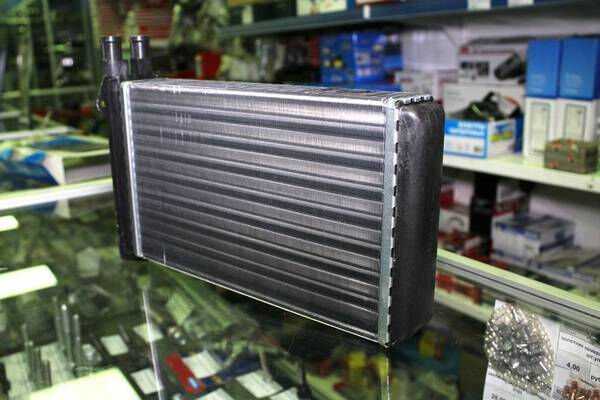

1. Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
2. Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.

Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.

ВИДЕО: Замена лампочек в блоке печки на Рено Логан после 2010 года, Сандеро, Дастер, Ларгус

И у меня вверху на плате 4 светодиода и на стрелках по 2 светодиода, поменял все и столкнулся с такой проблемой на стрелках все в норме, а на дисплее не показывает ни хрена я думаю что там стоит стекло пропускающее нужную световую волну и хрен их разединить они как приклеены вместе с дисплеем машина рено логан фаза 2 года евро 4, так что не все можно изменить!

Ремонт своими силами. Замена лампочек подсветки клавиш в салоне.

Renault Logan 2007, 95 л. с. — запчасти

Вот, пожалуй, и все о замене ламп подсветки и тюнинге панели приборов в Рено Логан. Теперь, без сомнения, все эти работы ты сможешь выполнить самостоятельно.

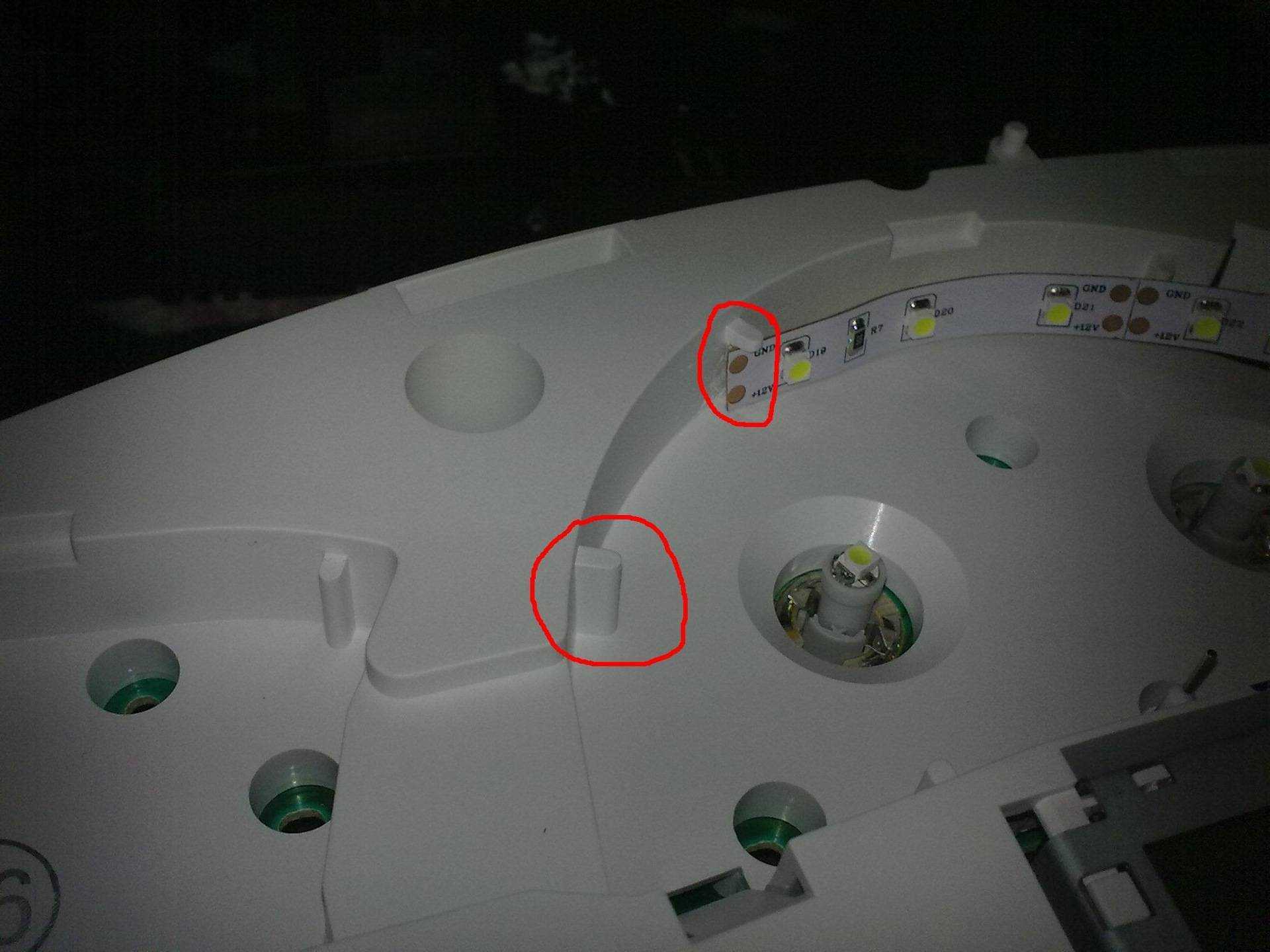

Снятие приборной панели доски Renault Logan фаза 1разборка, замена подсветки приборной панели доски Renault Диоды подсветки стрелочных приборов и дисплея я обвел кружками, индикаторные, расположенные ниже, легко найти, ориентируясь на местоположение пиктограмм приборной панели.

А сейчас немного про то чем я хочу с вами поделится, а именно как поменять лампочки в консоли, те которые Это предохранитель левой стороны габаритных огней, с которыми на одной линии подсветка панели приборов и кнопок. Сегодня я покажу вам как заменить лампочки подсветки блока управления климатом в автомобиле рено логан Обычно при серьезной неисправности рядовой автомобилист обращается к профессионалам СТО.

Но существует множество поломок, которые можно устранить своими силами. Прочитав эту статью, ты сможешь самостоятельно произвести замену лампочек в приборной панели Рено Логан, а при необходимости и восстановить подсветку блока управления печкой.

https://youtube.com/watch?v=-gICWGy92CU

Замена ламп щитка приборов (приборной панели) Лада Приора

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO.

Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона.

Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

• Обычный патрон с лампой выглядит так
• Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

• более яркий свет, что позволяет лучше освещать приборы
• возможность выбора ламп различных цветов по желанию
• более долгий срок службы качественных светодиодов

Минусы

• Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
• иногда панель выглядит слишком ярко и отвлекает от движения
• от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору, регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

• PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
• GE 12V бесцок.W 1.2W цена от 30 руб за штуку
• OSRAM 12V бесцок.W 1,2W цена от 20 руб
• МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

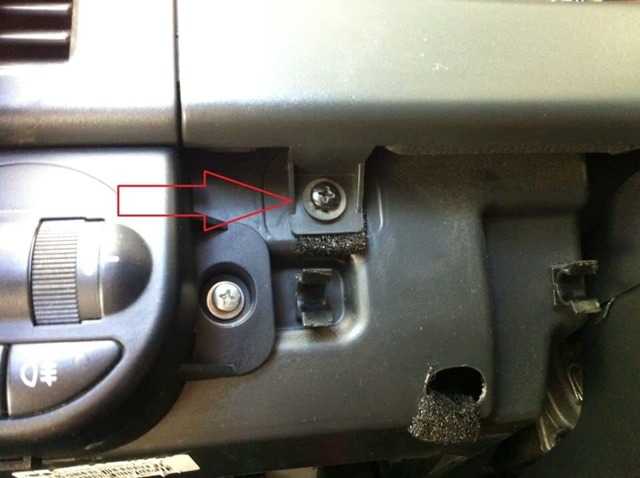

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

• Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.
• Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Расположение реле

Реле находятся в том же блоке, что и предохранители.

К1 — омыватель фар. Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они засоряются или повреждаются.

К2 — электрические стеклоподъёмники. Проверьте это реле вместе с предохранителем F2. Смотрите F2 для поиска неисправностей.

КЗ — реле стартера. Если вы поворачиваете ключ зажигания, а стартер не крутит, возможно дело в этом реле. Проверьте его контакты, при необходимости очистите их. Далее нужно проверить клеммы аккумулятора, чтобы между ними был надёжный контакт, при необходимости зачистите их. Также проверьте контактную группу замка зажигания, возможно там нет контакта.

К4 — доп. реле, обогрев заднего стекла, переключатель печки, переключатель стеклоочистителя и стеклоомывателя.

К5 — реле-прерыватель поворотников и аварийной сигнализации. Если не работают указатели поворотов или «аварийка», проверьте это реле совместно с предохранителями F1 и F3.

К6 — реле стеклоочистителя. Проверьте совместно с предохранителем F4.

К7 — реле дальнего света. Проверьте совместно с предохранителями F14 и F15.

К8 — звуковой сигнал. Проверьте совместно с предохранителем F6.

К9 — противотуманные фары. Проверьте совместно с предохранителями F16 и F17.

К10 — обогрев заднего стекла. Проверьте также реле К4 и предохранители F4 и F8.

К11 — подогрев сидений. Проверьте также предохранитель F18.

К12 — резерв.

Причины поломок

Причины появления неполадок заключаются в следующем:

1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

Как самостоятельно снять панель приборов на ВАЗ-2114

Панель приборов – это не только десятки всевозможных измерительных приборов и переключателей, но и важнейший декоративный элемент. Поврежденный щиток может серьезно испортить весь внешний вид салона. Но иногда владельцам ВАЗ-2114 все-таки приходится производить разборку с целью устранения каких-либо проблем: замены лампочек, проводки, демонтажа радиатора печки и т. д

Важно знать, что ВАЗ устанавливает очень хрупкие крепления на своих автомобилях. Поэтому их очень легко сломать, а значит, отсоединяя от них щиток, нужно быть вдвойне аккуратным

Сегодня поговорим о том, как снять и разобрать панель приборов на ВАЗ -2114, и что следует учесть в ходе работ.

Возможные неисправности и способы их устранения

Приборная панель на Рено Логан и Сандеро относится к достаточно надежным. Неполадки с приборами возникают сравнительно редко. В некоторых случаях за проблемы с индикаторами принимают неисправности других узлов автомобиля.

Так, для адекватной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков автомобиля. В том случае, если они отображают некорректную информацию, поломка возможна именно с датчиками.

Также, распространенной проблемой этих и других автомобилей является нарушение целостности проводки, которые могло произойти во время ремонта других узлов машины. Проверить проводку можно при помощи стандартных приборов.

В случае, если один из элементов панели действительно пришел у вас в негодность, вы можете заменить как его отдельно, так и целиком. Особенно просто заменяются лампы, тогда как спидометр и тахометр заменить будет уже труднее.

В видео ниже демонстрируется процесс замены некоторых лампочек (автор ролика — Aleksei Suchkov).

Также, вы можете полностью демонтировать старую панель и установить новую.

Как снять магнитолу на Лада Калина 2

Чтобы снять ММС новой Калины снимаем сначала пластиковую накладку панели (см. выше), а затем выворачиваем винты крепления.

Теперь можно ознакомиться с наклейкой, на которой указывается модель магнитолы, и исходя из этого подобрать подходящую прошивку. Также можно разобрать ММС, чтобы заменить штатную микросхему усилителя на более мощный аналог. Не забывайте о том, что к штатной магнитоле можно подключить камеру заднего вида или усилитель.

Предлагаем ознакомиться с темой: «как разобрать бороду на калине?», включая последние тенденции.

Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.

Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.

Металлическую вставку, в которой крепится магнитола, тоже лучше вынуть, чтобы было удобнее заниматься снятием. После того, как ее изъяли, с обратной стороны надавливаем на заглушки, которые находятся по обе стороны от кнопки «Включения Аварийной Сигнализации».

И откручиваем два болта крепления нижней части этой накладки, которые находятся под этими заглушками крестовой отверткой:

Затем необходимо снять три рычага регулировки отопителем, которые отмечены ниже на фотографии цифрами 1, 2,3. Снимаются они просто, достаточно потянуть их с небольшим усилием на себя.

Теперь, отсоединяем штекер от кнопки аварийной сигнализации:

После этого необходимо немного потянуть на себя накладку, начиная с самого низа, преодолевая препятствие металлических фиксаторов, вытянуть накладку с ее посадочного места.

Чтобы снять ее полностью, необходимо отсоединить все провода, которые ведут к лампочкам освещения и регулировки скорости вращения вентилятора:

После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.

Решили сделать шумоизоляцию моторного щита, или же тюнинг панели (перетянуть или покрасить), тогда внимательно изучите инструкцию, как снять и установить панель Lada Kalina своими руками.

Описание и расположение индикаторов

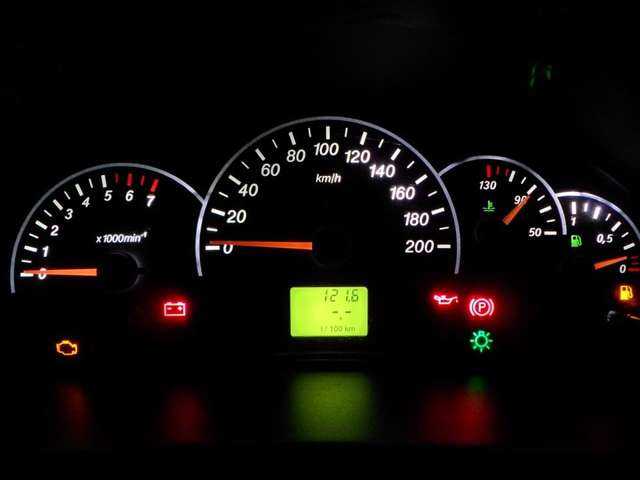

На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

1. Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
2. Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
4. Лампа, отображающая включение противотуманок.
5. Сигнальная лампочка — обозначает, что двери не закрыты.
6. Резерв.
7. Этот индикатор обозначает задние противотуманные фонари.
8. Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
10. Резерв для дизельных моделей Логан.
11. Сигнальная лампа перегрева двигателя.
12. Сигнальная лампа блокировки двигателя. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
13. Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
15. Индикатор аварийного падения уровня пасла.
16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
18. Обогрев заднего стекла.
19. Индикатор дальнего света.
20. Сигнал об отключении подушек безопасности переднего пассажира.
21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
22. Лампа о неисправности подушки безопасности.
23. Неисправность антиблокировочной системы тормозов.
24. Лампа включения ближнего света фар.
