Какая мощность генератора лада приора

Как заменить ремень генератора на Приоре с ГУР и кондиционером

Поскольку шкив гидроусилителя руля в данной модификации модели установлен на небольшой высоте, конструкторы решили пустить ремень генератора вокруг опоры силового агрегата автомобиля. Это означает, что в такой машине замена ремня генератора осуществляется лишь в соответствующих условиях.

Далее будут рассмотрены процедуру замены ремня генератора на Приоре с кондиционером. Сначала необходимо подготовить следующий инструмент:

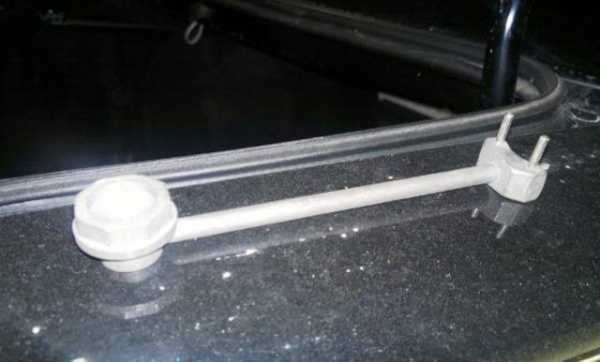

• ключ для натяжения ремня генератора;
• ключ на 17;
• ключи на 13 (3.5 шт.);
• головка на 10 (под звездочку иначе говоря обычная);
• головка на 17;
• WD40;
• подходящий рычаг.

Сначала применяем WD40 чтобы смочить болты крепления подушки двигателя и кронштейна.

Примерно через 10-15 минут надо открутить гайку кронштейна, потом поднимаем переднее правое колесо посредством домкрата. Затем необходимо подложить что-то подходящее под мотор и снять колесо.

Далее нужно слегка опустить автомобиль, открутить натяжной ролик, отогнуть ремень и открутить болты, которые крепят подушку.

Позже нужно опустить автомобиль так, чтобы двигатель начал вывешиваться. Подушку следует отодвинуть в направлении двигателя, чего вполне хватает для возможности снять ремень генератора и установить новый.

На завершающем этапе необходимо поднять авто на домкрате, чтобы опустить мотор. В свое время выполнения процедуры надо контролировать положение подушки, кроме того ремня генератора, замену которого мы произвели. Затем пожалуйста закрутить болты подушки, а кроме того гайку, при помощи в которой требуется крепится кронштейн. В нижней части нужно одеть колесо и полностью опустить авто.

Устройство генератора

Шкив передает энергию от двигателя к валу при помощи ремня.

Крышки на корпусе нужны для размещения опор ротора, установки узла на моторе и крепления статора. Задняя крышка нужна для щеточного узла и выходов для питания электрического оборудования. В статоре производится мощность за счет трехфазной обмотки. Ротор – вал из стали с двумя втулками. Выводы этой обмотки связаны с медными кольцами. Регулятор стабилизирует напряжение при разных факторах:

дельты частоты вращения ротора;

изменений температуры в природе.

Щеточный узел – пластиковый элемент с прикрепленными к нему щетками, взаимодействующими с кольцами ротора. Также в состав электрогенератора входят шесть диодов (три в «-» и три в «+» теплоотводы).

Причины замены ремня на Приоре и как его поменять

Поликлиновый ремень генератора Лада Приора 2170 с кондиционером имеет размер 742 мм, без кондиционера с гур — 1125 мм. Его каждый раз необходимо заменять после 60000 км пробега автомашины, или через два года после его установки. При износе ремня ГРМ может произойти встреча клапанов с поршнями, что приведет к ремонту двигателя. Неплановая замена ремня генератора автомобиля Лада Приора 16 клапанов с кондиционером может потребоваться в следующих случаях:

• расслоение или трещины резиновой поверхности;
• складки и трещины внутренней поверхности зубцов;
• расслоение торцевой поверхности;
• следы технических жидкостей на поверхности ремня;
• длительная работа перетянутого ремня.

Замена щеток генератора на Приоре

Нередки случаи, когда из-за достаточно сильного износа щеток генератора пропадает зарядка аккумулятора. Поначалу она может быть немного ниже, а со временем будет становится все слабее и слабее.

Если вы заметили подобные симптомы на своей Приоре, то возможно, что причина именно в износе щеток генератора. Для того, чтобы их заменить, лучше всего снять генератор с автомобиля.

А после этого понадобится следующий перечень инструментов:

1. Ключ рожковый на 13
2. Отвертка плоская
3. Головка на 10 с воротком или трещоточной рукояткой

Итак, когда генератор сняли с автомобиля, то первым делом необходимо извлечь пластиковую крышку, поддев его отверткой:

Замена диодного моста генератора на Приоре

Так, чтобы снять и поменять диодный мост на автомобиле 2170 и его комплектациях, необходимо первым делом снять пластиковую крышку, под которой и находится выпрямительный блок.

После этого нам становится доступны все крепления данной детали. Стоит отметить, что в данном случае будет рассмотрен ремонт именно на примере генератора нового образца — имеется ввиду с обычной интегральной микросхемой и щеточным узлом, как на Калине, Гранте и других свежих автомобилях с передним приводом ВАЗ.

Из приведенного выше фото прекрасно видно, что первым делом необходимо открутить гайку крепления контакта щеточного узла, разумеется, все это делается при помощи обычного ключа на 13 мм. После чего отворачиваем оставшиеся болты крепления. Удобнее всего при этом использовать трещоточную рукоятку или головку с воротком на 8 мм:

Теперь остается самое интересное — отсоединить провода обмотки от каждого из диодов. Чтобы облегчить себе работу, сразу подготовьте две отвертки с плоскообразным лезвием.

После того, как со всеми диодами разобрались, можно без проблем снимать мост в сборе, что и продемонстрировано на фото ниже.

Установка нового происходит в порядке, обратном снятию. Разумеется, сборка производится внимательно, чтобы не возникло проблем после установки — короткого замыкания или наоборот, обрыва цепи, и т.д.

Схема подключения генератора на Лада Приора ВАЗ-2170, 2171 и 2172

На Лада Приора ВАЗ-2170, 2171 и 2172 устанавливается генератор 5102.3771 со следующими характеристиками:

• Максимальная сила тока отдачи при 14 В = 80А
• Регулируемое напряжение, Вольт = 13,8–14,4
• Удельная мощность = 205 Вт
• Масса генератора = 5,4 кг.

На рисунке выше приведена схема соединений генератора на Приоре, вот ее расшифровка:

1 – аккумуляторная батарея;

3 – основной блок предохранителей;

6 – сигнальная лампа неисправности АКБ

Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу АКБ № 6 в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Вывод «W» генератора на автомобилях Lada Priora не используется. Работу генератора отслеживают с помощью сигнальной лампы АКБ, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть. Если лампа не гаснет после запуска двигателя — нужно брать мультиметр в руки и проверять наличие подачи напряжения в бортовую сеть от генератора.

Источник

Схема и устройство

Схема генератора демонстрирует, как агрегат соединен с другими узлами автомобиля. Лада Приора с кондиционером и ГУРом получила модель 5102.3771, которая обладает рядом преимуществ перед генераторами прошлых поколений. Повышенная отдача тока на малых оборотах двигателя является одним из плюсов устройства: обороты ротора ГРМ снижены на 300 мин, при этом отдача увеличена на 4-6 A. Такое нововведение позволило использовать коробку автомат, а также повысило эксплуатационные качества для зимнего периода.

Когда схема изучена, можно переходить к деталям генератора.

Подробная информация и рекомендации касательно снятия ремонта генераторного узла от автомобиля Лада Приора приведены на видео ниже (автор ролика — канал Своими руками).

При серьёзном повреждении генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.

А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.

Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.

Замена ремня на ВАЗ Приора обычной комплектации

При нижнем расположении генератора, когда отсутствуют шкивы механизмов дополнительных опций, для привода на «Приоре» используется ручьевой ремень небольшой длины. Натяжение привода производится с помощью перемещения самого генератора на несущем болту.

Для замены привода нужно совсем немного инструментов. Фактически можно управиться двумя ключами. Накидными или вообще простыми гаечными №10 и 13. Действовать нужно в таком порядке.

1. Снять с аккумулятора клемму «Минус».
2. Отпустить нижнюю крепёжную гайку на 13.
3. Ослабить верхнюю фиксирующую гайку на натяжном устройстве.
4. Ключом на 10 выкрутить натяжной болт.
5. Подать генератор к двигателю.
6. Снять ослабленный ремень.
7. Надеть новый и провести работы в обратном порядке.

Здесь ничего сложного нет. А вот работы по замене, при установленных на «Приоре» ДОПах, например, при комплектации кондиционером, совсем другой расклад.

Как натянуть ремень генератора

При проверке, натянут ли ремень на автомобиле Приора, учтите, что метки нанесены на шкивы распредвалов. Проверните коленвал до совпадения отметок шкивов распредвалов с вырезами на обратной стороне привода.

При нормальном натяжении ГРМ, выступ внутренней втулки ролика натяжилителя должен совпадать с проемом наружной обоймы. Если ремень в нормальном состоянии, и метки не совпадают на 1/2 от ширины вылета, следует отрегулировать натяжение.

1. Ослабьте болт, удерживающий натяжной ролик.
2. Добейтесь точного совпадения выреза ролика с выступом с обратной стороны втулки ролика.
3. Ключом 15 затяните болт крепления ролика натяжилителя.
4. Проще говоря, для натяжения ремня, ролик генератора нужно провернуть в обратную сторону часовой стрелки.

Поэтапная замена щеток генератора

Произвести замену изношенных щеток можно, не снимая генератора со своего автомобиля. Замена генератора лада лада приора – замена диодного приоры с кондиционером и эур. Однако, по мнению специалистов, данный процесс намного упростится, если перед заменой все-таки извлечь генератор с его постоянного места. Замена щеток генератора ваз 2107, проверка реле зарядки ваз 2107. После того как генератор будет снят, процесс замены выполняется в следующем порядке:

• при помощи отвертки извлекается крышка, изготовленная из пластика для защиты генератора, чтобы иметь возможность добраться до щеток;
• соединительный штекер с проводами отсоединяется от щеток;
• два фиксирующих крепежа, которые расположены по краям осматриваемых элементов, аккуратно отвинчиваются;
• при помощи ключа размером на 13 откручивается фиксирующий болт по центру элемента;
• после того как все крепления будут откручены, щетки следует вынуть, чтобы осмотреть их внешнее состояние и осуществить замену.

Снятие, установка генератора Лада приора 16 клапанная с кондиционером панасоник, натяжение ремня генератора.

Подшипники генератора Лада Приора: диагностика и признаки неисправности, причины

На то, что необходимо провести замену подшипника генератора могут намекнуть следующие обстоятельства:

• посторонние шумы при запуске, возможен гул, посвистывание;
• перебои в работе электрооборудования автомобиля;
• постоянный недостаточный заряд аккумулятора;
• неравномерное вращение вала, отчетливое биение.

Диагностировать неисправность можно следующим образом:

• cнять ремень;
• запустить двигатель и внимательно вслушаться. Если ничего не гудит, значит, звук исходил именно от шарикоподшипника;
• подвигать шкив. При наличии люфта необходимо провести замену.

Данные видео, помогут Вам разобраться в процедуре диагностики:

Шумит подшипник генератора Приора:

Свист в электрогенераторе и перегрев:

Как гудит электрогенератор:

Как проверить пoдшипники генератора:

Где расположен генератор у Приоры — устройство узла ВАЗ 2170

Сам узел для авто с кондиционером (или ГУР) выглядит следующим образом:

1. Шкив привода дополнительных элементов;
2. Натяжной ролик;
3. Крепление правой стороны двигателя;
4. Шкив электрогенератора;
5. Шкив нагнетателя кондиционера.

В случае если ВАЗ Приора без кондиционера (или без ГУР) конфигурация несколько меняется, и выглядит следующим образом.

В процессе разборки придется отсоединять ремень и снимать защиту двигателя. Замене же полежит натяжное устройство ремня. Существует также вариант демонтажа детали через фару авто. Ниже мы подробно расскажем о том, как поменять подшипники в генераторе, включая процесс демонтажа, разборки самого электрогенератора, установки новых элементов.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

• Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
• Статор – неподвижная часть генератора, также имеет обмотку.
• Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
• Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
• Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
• Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
• Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Lada 2107 LadaComfortVV › Logbook › Генератор Priora Luxe 140А в ВАЗ-2107

Всем привет. Вы знаете что в моём проекте будет куча изменений, куча доработок и огромная куча электроники на современный лад для комфорта… А всю эту электронику нужно соответственно вовремя кормить для её адекватной работы и продолжительной жизни аккумулятора… И как следовало ожидать о чем догадается каждый то родного мега-мощного генератора на 55А будет совсем чуточку не хватать… И так как будущий мотор сделан на блоке приоры то и генератор нужен от приоры, а его как оказалось можно повесить на наш классический мотор. Было принято решение взять генератор ну совсем чуточку помощнее хотя бы на пару ампер… А именно генератор для Lada Priora Luxe на 140А

Едем на ЛОСК и затариваемся всем нужным…

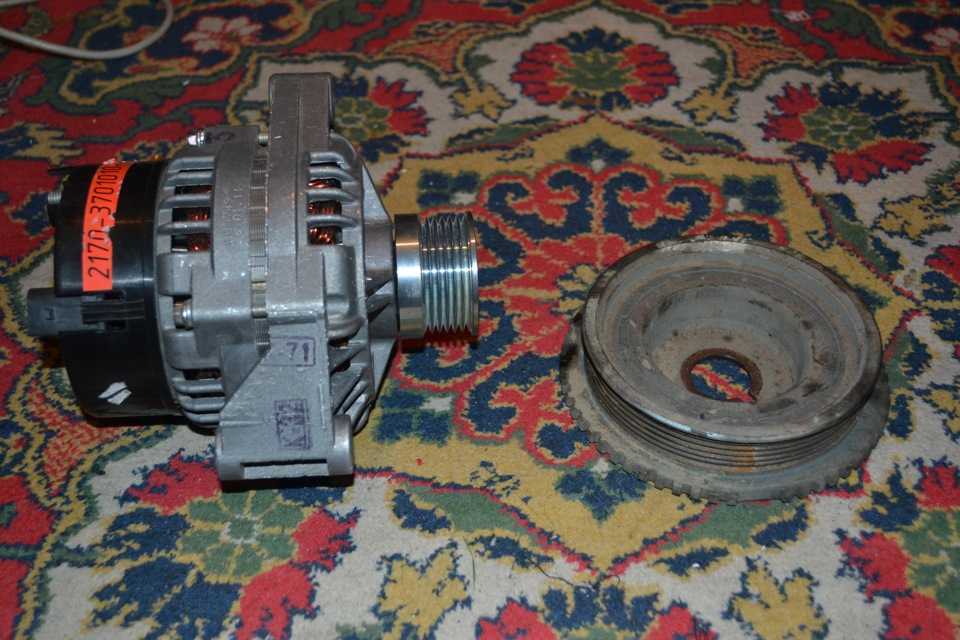

Генератор КЗАТЭ 140А 9402.3701-14М (2100грн.)

Кронштейн крепления генератора нижний от нивы 21214 Планку натяжителя ремня от нивы 21214 Болт крепления (320 грн.)

Шкив от нивы 21214 (120 грн.) Разъем генератора Лада Калина (40грн.)

Приезжаем домой и начинаем установку. Снимаем старый генератор, крепление откручиваем и прикручиваем новое, становится как там и было, предварительно подточив её изнутри для того чтобы влез сам генератор.

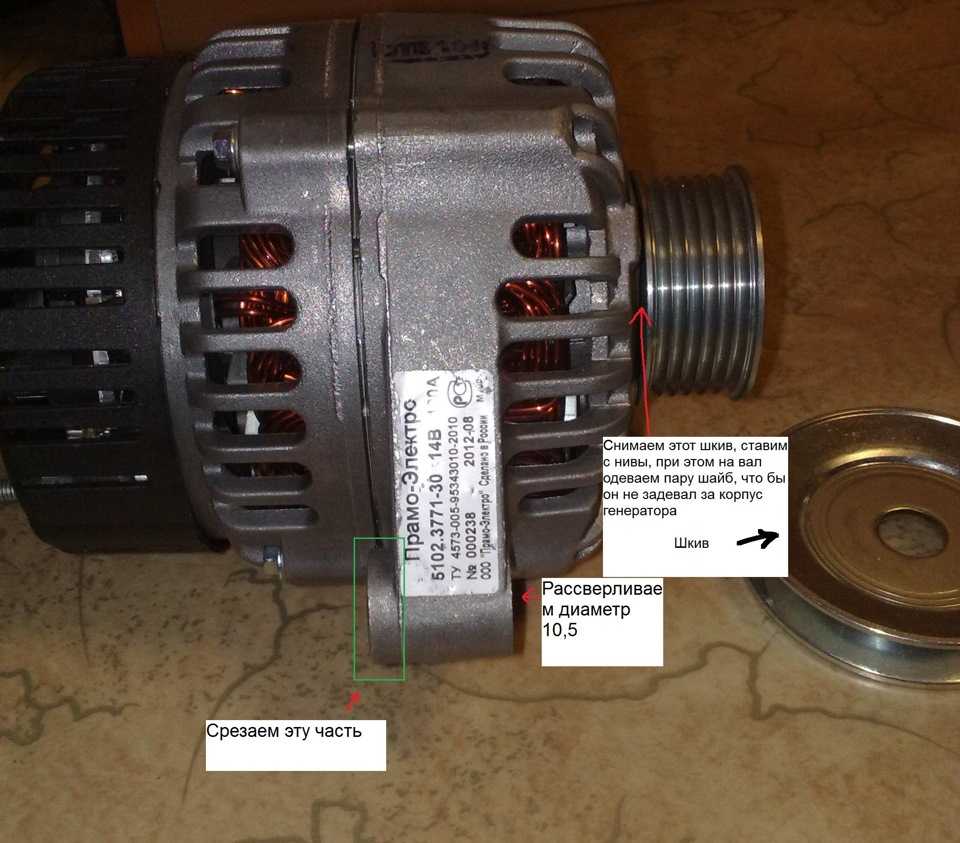

Шкив на генераторе поменял без проблем, единственное что пришлось подложить пару шайб для того чтобы шкив не цеплял за корпус генератора.

Многие начинают там планки натяжителя выравнивать, выгибать, сверлить и так далее, я пошёл более простым путём, планку натяжителя классики переворачиваем на 180° и прикручиваем планку от нивы

Снизу планка к генератору прикручена до упора, а натяжение производим вверху между двумя планками. По оси тоже стал идеально ровно, раскручивал мотор до 5 тысяч ремень на месте

После установки заметил что во время работы планка натяжителя упирается в патрубок системы охлаждения

И начинает натирать это место.

Поэтому во избежание перетирания патрубка и попадания охлаждающей жидкости на генератор, отмечаем на планке фломастером выступающее за пределы уха генератора место

Схема генератора приора 115а

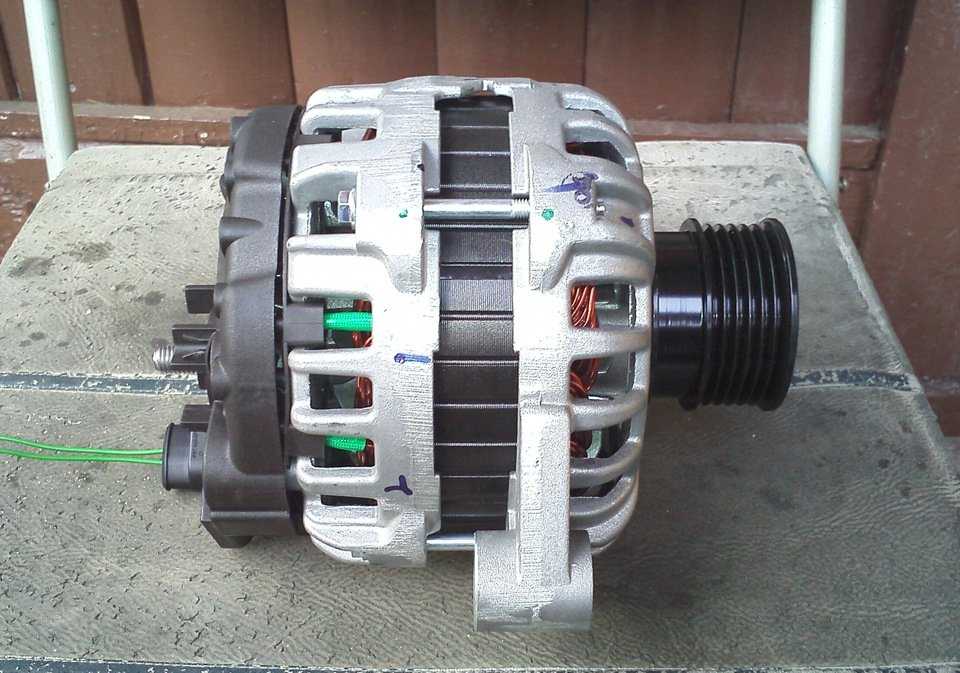

Всем привет! Запись для тех, кто хочет поменять родной генератор на генератор КЗАТЭ 115А от Приоры Люкс

По размера, крепежам он один с один со штатным, в моём случае был КЗАТЭ 80А. Теперь о различиях. На генераторе 115А шпилька под два основных провода толще

, соответственно необходимо подобрать клеммы с отверстием подходящего диаметра. Срезал старые, припаял новые. Это лично мой вариант, думаю вполне хватит, если просто расточить отверстие заводской клеммы до нужного диаметра.

Второе отличие – провод возбуждения, на который поставили колодку, в колодке два провода, нужен только провод с маркировкой «L»

, я припаял «папу», чтобы соединиться со штатным разъёмом, второй провод изолируется.

Делаю замер без потребителей и с потребителями, всё что смог найти и включить: габариты, ближний, дальний, противотуманки перед-зад, печка на 4, магнитола, подогрев передних сидений и заднего стекла.

Под такой нагрузкой генератор начинает посвистывать, аж мурашки пробежалиНа клеммах аккумулятора:И вот с чем столкнётся каждый, кто купит генератор КЗАТЭ 115А от Приоры Люкс

Во-первых:свист , который отчётливо слышно в салоне и это при выключенных потребителях, выхожу, ухо ближе к генератору, вроде не свистит, так и не разгадал, что за мистика. Во-вторых: даёшь газ, отпускаешь педаль и как только обороты падают в нижнюю точку — холостой ход,напряжение падает, вместе с ним тускнеет свет, замедляется вентилятор печки , это длится 1-1,5 секунды и далее нормализуется.Наглядно это выглядит так (отчетливо слышно свист регулятора):На замену покупаю российский

, ставлю и вот оно чудо!

Работает без скачков напряжения, никакого свиста без потребителей в салоне и очень порадовало при включённых потребителях – тишина под капотам…никаких посторонних звуков при большой нагрузке.Далее контрольные замерыНа клеммах аккумулятора (список потребителей при нагрузке смотри выше):

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

• Снимите клемму на минус с аккумулятора.
• Снимите защиту с двигателя.
• У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
• Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
• Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
• Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену. О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Причины замены ремня на Приоре и как его поменять

Поликлиновый ремень генератора Лада Приора 2170 с кондиционером имеет размер 742 мм, без кондиционера с гур — 1125 мм. Его каждый раз необходимо заменять после 60000 км пробега автомашины, или через два года после его установки. При износе ремня ГРМ может произойти встреча клапанов с поршнями, что приведет к ремонту двигателя. Неплановая замена ремня генератора автомобиля Лада Приора 16 клапанов с кондиционером может потребоваться в следующих случаях:

• расслоение или трещины резиновой поверхности;
• складки и трещины внутренней поверхности зубцов;
• расслоение торцевой поверхности;
• следы технических жидкостей на поверхности ремня;
• длительная работа перетянутого ремня.

Как поменять ремень генератора на Lada Priora своими руками

Меняем самостоятельно ремень генератора на автомобиле Лада Приора

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

В каких случаях автомобиль нуждается в замене?

Обычно потребность в замене ремня генератора появляется из-за изнашивания во время его использования и ухудшения сцепления с поверхностями роликов. Также натяжка или смена необходима, если как выражаются водители, стал свистеть.

В этом показан свист привода генератора на модификации 16 кл. из-за намокания привода и роликов.

В инструкции, идущей вместе с автомобилем указывается, что замена ремня генератора должна проводиться каждые 60 тыс. км. В случае если автомобилем пользуются нечасто, то замена должна проводиться раз в два года.

Пошаговая инструкция по замене без гидроусилителя

Оборудованная смотровая яма

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

• набор ключей;
• устройство для снятия подкрылка;
• баллонный ключ.

Этапы

1. Сначала ослабляем ключом соответствующего размера гайку.
2. Откручиваем регулировочный болт.
3. Отодвигаем генератор к силовой установке.
4. Демонтируем правое переднее колесо.
5. Снимаем подкрылок и получаем доступ к старому ремню.
6. Меняем его на новый и не забываем подтянуть.
7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Пошаговая инструкция по замене с гидроусилителем

Так как шкив ГУР в этой модификации находится на малой высоте, создатели пустили ремень генератора вокруг опоры двигателя. Это немного усложняет смену своими руками.

Этапы

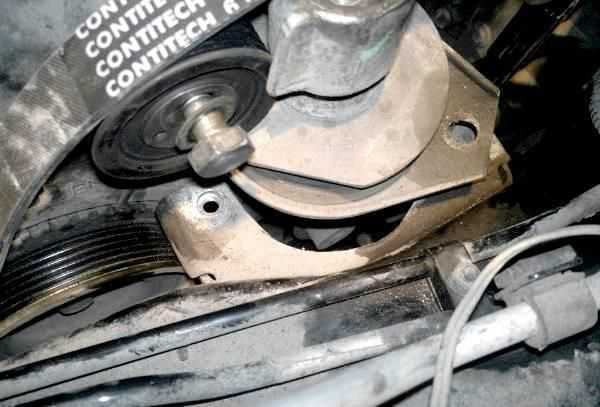

1. Жидкостью WD40 нужно смочить болты, которыми крепится подушка мотора и кронштейн.

Эти болты нужно смочить жидкостью

Приблизительно через четверть часа можно приступить к откручиванию гайки кронштейна.
Домкратим колесо.
Далее подкладываем, какой-нибудь предмет под мотор и убираем колесо.
Немного опускаем машину.
Откручиваем ролик натяжки.
Отгибаем ремень.

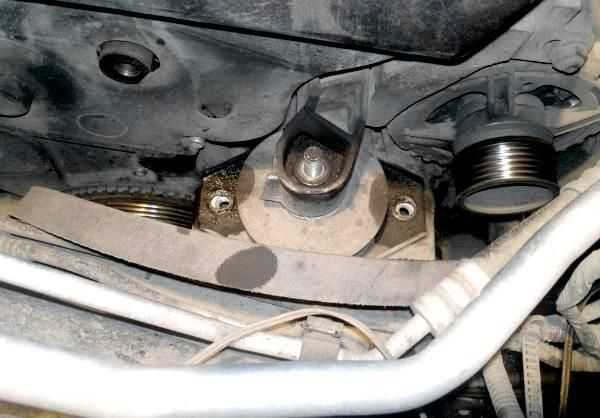

Теперь можно открутить болты, которыми закреплена подушка.

Эти болты нужно выкрутить

Далее опускаем авто таким образом, чтобы мотор начал вывешиваться.
Подушка отодвигается к мотору.
Теперь можно менять.
Далее поднимаем автомобиль домкратом, чтобы силовой агрегат опустился

Делаем это осторожно, чтобы не сместился ремень и подушка.
Закручиваем болты и гайки.
Одеваем колесо и опускаем машину.. На этом работу на модели с ГУР можно считать завершенными

На этом работу на модели с ГУР можно считать завершенными.

Натяжка и проверка ремня

Ремень в Ладе Приора натягивается следующим образом:

1. Первым делом ослабляется гайка ролика, для этого обойма удерживается ключом.
2. Проворачиваем обойму ролика, вращая ключ.
3. Зажимаем гайку ролика.
4. Проверяется натяжение на самом длинном участке меж шкивами.
5. При надавливании ремень генератора должен прогнуться приблизительно на 10 миллиметров.
6. На модели с гидроусилителем руля натяжка должна быть немного сильнее. Также можно проверить «на слух». В случае недостаточной натяжки, будет слышен свист и нужно подтянуть. В случае излишней вы услышите гул подшипников и затяжку нужно будет ослабить.

Ключ для ролика

Работа несложная, но немного хлопотная из-за необходимости демонтажа некоторых узлов в моделях с ГУР и кондиционером своими руками, но посильна даже начинающему автолюбителю. Но посчитайте, сколько стоит такая работа на станции технического обслуживания и не лучше ли направить эти деньги на другие цели.

http://avtozam.com
