Проверка датчика скорости мультиметром и другими способами

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

• привода спидометра;
• корпуса;
• а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

• спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
• в работе двигателя, в частности, на холостых оборотах проявляются сбои;
• увеличился расход топлива;
• работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
• двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
• если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
• в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
• в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

основные причины, способы ремонта и симптомы

Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов. Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки. В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

• При движении автомобиля стрелка спидометра не отклоняется от нуля;
• Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание: в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра. Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

okeydrive.ru

Почему не работает на «десятке» с инжектором

На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

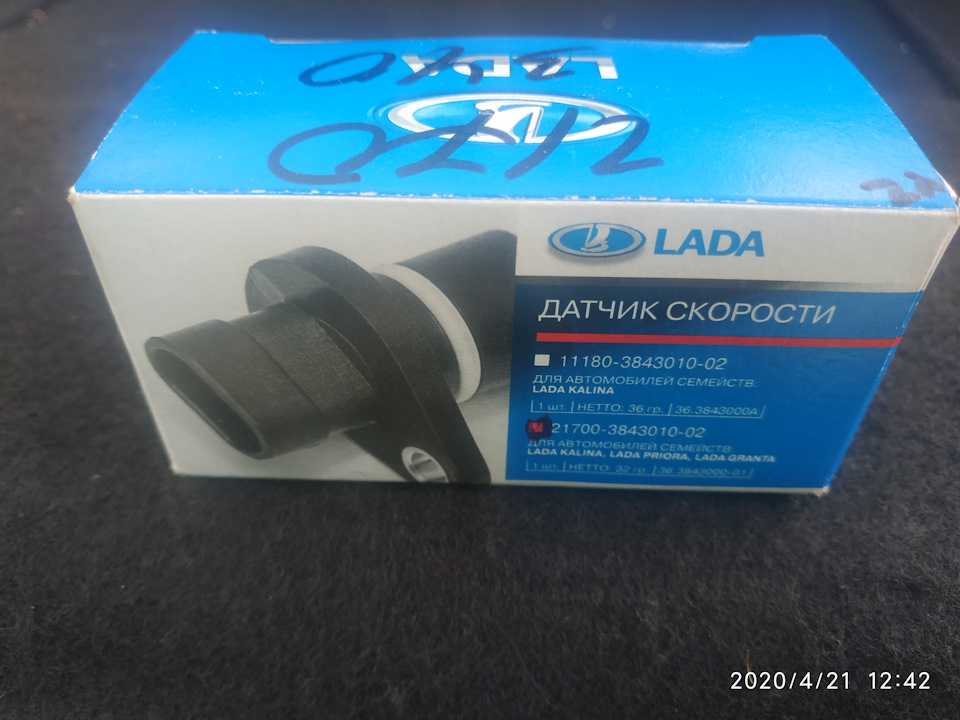

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.

Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля

Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.

Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:

1. Выкручивают датчик из коробки переключения передач.
2. Подсоединяют к приводу датчика шуруповёрт или дрель.
3. Включают зажигание.
4. Вращают привод датчика против часовой стрелки.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.

Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!

Проблемы со спидометром свойственны практически всем автомобилям ВАЗ, от «классики» 2105, -07 и первого поколения переднеприводных автомобилей Самара-1 до современных «Лада-Калина» и «Приора». ВАЗ 2114 здесь не исключение, и проблемы этого автомобиля во многом идентичны бедам других моделей производства волжского концерна.

На автомобили поколения Самара-2 устанавливались несколько разновидностей приборных панелей от разных производителей: АвтоПрибор (АП) и Счетмаш (Россия), VDO (Германия). Конструкция автомобилей с немецкими панелями значительно лучше. Во-первых, отличие в качестве пайки, из-за которого реже возникают проблемы, связанные с прогоранием дорожек. Во-вторых, хвостовик привода датчика скорости металлический, тогда как на автомобили с приборками АП устанавливался пластиковый. Различие в скорости их износа может составлять десятки раз.

Панель приборов VDO

Также на автомобилях семейства Самара-2 можно встретить стайлинговые панели Gamma или Pro-Sport. Схемы подключения у автомобилей с приборными панелями разных видов отличаются, но большинство причин неисправностей одинаковы.

Устройство датчика

Принцип работы магниторезистивного датчика скорости Схема работы магниторезистивного ДСА

В машинах, выпущенных до начала двухтысячных годов, датчики скорости были механическими или электромеханическими. На конце контроллера находилась шестерня, которая цеплялась за вал коробки передач. Момент вращения передавался в спидометр через тросик или с помощью электрических импульсов. Конструкция была не слишком надежная. Постоянное движение и силовые нагрузки быстро приводили датчик в негодность. После стачивания зубьев шестерни, сцепление с валом нарушалось и контроллер приходилось менять.

Современные ДСА работают по другому принципу. Внутри корпуса установлена электронная схема с сенсором, который учитывает изменения в магнитном поле задающего диска. Анализатор передает в ЭБУ информацию о чередовании полярности с юга на север и наоборот. Таких сигналов может поступать до 7000 за километр пути.

Подобный принцип работы называют эффектом Холла. Это появление электрического напряжения на краях проводника, размещенного между северным и южным полюсом магнита.

Датчик следит не только за изменением полярности, но и за скоростью. Так блок управления получает сведения, необходимые для регулировки топливовоздушной смеси и других рабочих параметров. Существует пять видов контроллеров:

1. Индукционные. Постоянный магнит анализирует изменения поля, которые возникают из-за смены положения металлических деталей.
2. Магниторезистивные. Их схема работы представлена на рисунке. Задающий диск — большой многополюсный магнит, сенсор проверяет полярность.
3. Оптические. Индикатором выступает световой луч, который изменяется при прохождении проемов вращающегося диска.
4. На эффекте Холла. Сенсор анализирует изменения магнитного поля и генерирует импульсы с заданной частотой.
5. Механические. Датчик соединен с валом раздатки с помощью металлических или пластиковых зубьев.

Первые четыре вида контроллеров обеспечивают высокую точность и отказоустойчивость. Механические датчики быстро выходят из строя. Они посылают в ЭБУ сигналы, которые нельзя использовать для динамической регулировки состава топливовоздушной смеси.

Lada Xray. АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ ABS 9.1 И ЭЛЕКТРОННАЯ СИСТЕМА КОНТРОЛЯ УСТОЙЧИВОСТИ АВТОМОБИЛЕЙ LADA VESTA И LADA XRAY — ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Работы проводить в соответствии с требованиями инструкции по охране труда для слесарей, действующей на предприятии.

Антиблокировочная система тормозов (АБС) является частью рабочей тормозной системы автомобиля и предназначена для автоматического регулирования степени проскальзывания колес в направлении их вращения во время торможения за счет изменения давления тормозной жидкости в рабочих тормозных цилиндрах с целью предотвращения потери управляемости и устойчивости автомобиля и повышения эффективности торможения.

АБС также выполняет функции распределения тормозных сил по осям автомобиля и распределения тормозных сил по бортам автомобиля при торможении в повороте.

В вариантном исполнении автомобили оснащаются электронной системой контроля устойчивости (ЭКУ), которая в любых дорожных условиях при отклонении автомобиля от заданной траектории движения автоматически притормаживает одно или несколько колес и, при необходимости, уменьшает крутящий момент двигателя, тем самым компенсируя отклонение и сохраняя устойчивость и управляемость автомобиля.

Система ЭКУ выполняет также функции АБС.

В состав антиблокировочной системы тормозов ABS 9.1 входят:

— гидроагрегат (ГА) АБС;

— два датчика скорости колеса (ДСК) переднего;

— два датчика скорости колеса (ДСК) заднего;

— два ротора передних колёс;

— два ротора задних колёс.

Схема электрических соединений АБС приведена на рисунке 1.

В состав электронной системы контроля устойчивости входят:

— гидроагрегат (ГА) ЭКУ;

— два датчика скорости колеса (ДСК) переднего;

— два датчика скорости колеса (ДСК) заднего;

— два ротора передних колёс;

— два ротора задних колёс;

— датчик угла поворота рулевого колеса в составе соединителя с устройством вращающимся;

— выключатель системы курсовой устойчивости.

Схема электрических соединений системы ЭКУ приведена на рисунке 2.

На автомобилях с ABS 9.1 и ЭКУ реализован интерфейс обмена данными по шине CAN между электронным блоком управления (ЭБУ) гидроагрегата АБС / ЭКУ и другими устройствами автомобиля (контроллером ЭСУД, комбинацией приборов, колодкой диагностики и т.д.).

Рисунок 1 — Схема электрических соединений ABS 9.1:

11 — блок предохранителей основной; 47 — дополнительное реле;

113 — выключатель зажигания;

148 — контроллер ЭСУД;

151 — предохранитель 10 А (F25);

173 — предохранитель 25 А (F26);

175 — ДСК переднего левого;

177 — ДСК заднего левого;

179 — ЭБУ ГА АБС

63 — предохранитель 7,5 А (F5);

118 — комбинация приборов;

150 — колодка диагностики;

155 — выключатель сигнала торможения;

174 — предохранитель 10 А (F19);

176 — ДСК переднего правого;

178 — ДСК заднего правого;

Рисунок 2 — Схема электрических соединений ЭКУ:

11 — блок предохранителей основной; 12 —

47 — дополнительное реле; 63 —

97 — датчик угла поворота рулевого колеса; 113 —

118 — комбинация приборов; 148 —

150 — колодка диагностики; 151 —

155 — выключатель сигнала торможения; 173 —

174 — предохранитель 7,5 А (F19); 175 —

176 — ДСК переднего правого; 177 —

178 — ДСК заднего правого; 179 —

предохранитель 7,5 А (F5);

— предохранитель 10 А (F25); предохранитель 25 А (F26); ДСК переднего левого; ДСК заднего левого;

180 — выключатель системы курсовой устойчивости

Гидроагрегат (ГА) АБС конструктивно состоит из электронного блока управления (ЭБУ) и гидромодулятора, содержащего электромагнитные клапаны (ЭМК), возвратный на­сос и электродвигатель возвратного насоса (ЭВН).

В состав ГА ЭКУ также входит датчик давления ЭКУ, датчик поперечного ускорения, датчик продольного ускорения, датчик углового ускорения, инерционный датчик ускорения.

Датчики скорости колёс (ДСК) вырабатывают сигналы о скорости каждого колеса ав­томобиля, которые передаются в электронный блок управления гидроагрегата. Электронный блок управления производит логическую обработку сигналов о скорости колес и в зависи­мости от их состояния (чрезмерное ускорение или замедление колеса) направляет управ­ляющие команды к гидромодулятору. Гидромодулятор по полученным командам, включая или отключая электромагнитные клапаны, снижает, повышает или удерживает постоянным давление тормозной жидкости в колесных тормозных цилиндрах, обеспечивая тем самым оптимальное регулирование тормозных сил. При снижении давления излишняя тормозная жидкость перекачивается возвратным насосом в главный тормозной цилиндр.

Назначение контактов разъемов ГА АБС и ГА ЭКУ приведено в таблицах 1-2.

Таблица 1 — Назначение контактов разъёма ГА АБС

К клемме «30» (Напряжение питания ЭВН гидроагрегата)

Источник статьи: http://carmanuals.ru/lada-xray/antiblokirovochnaya-sistema-tormozov-abs-91

Проверка

На машинах ВАЗ и ряде других авто установлен датчик скорости, работающий на эффекте Холла. Он выдает шесть импульсов за оборот. Но существуют и другие устройства — индуктивного или язычкового типа.

Наибольшего внимания заслуживает стандартный вариант контроллера, функционирующего на эффекте Холла.

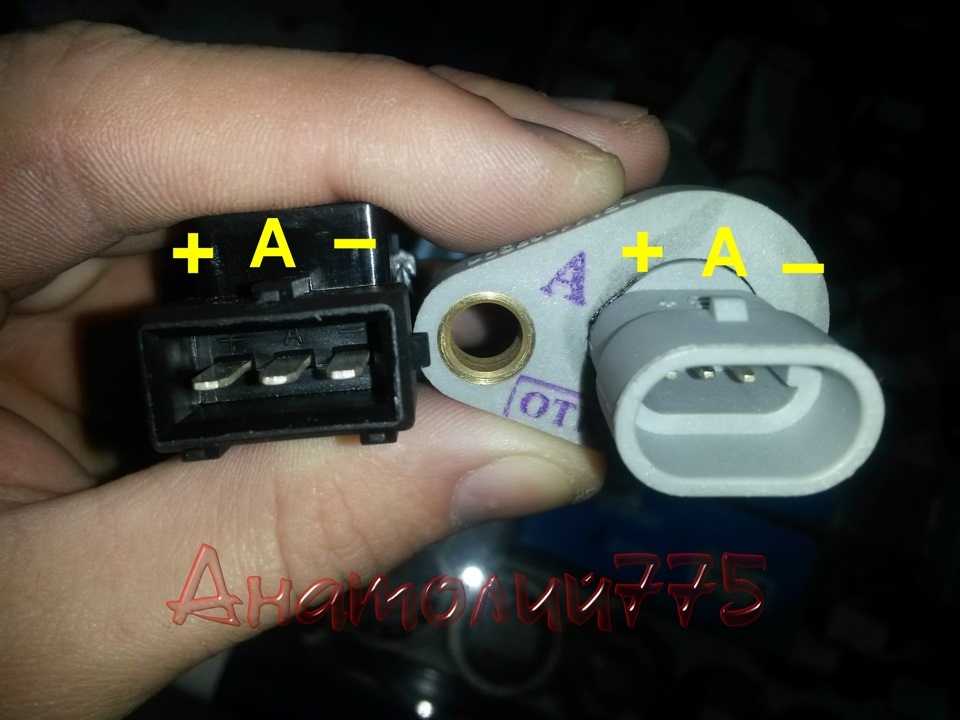

Устройство имеет три контакта — импульсный, заземляющий и напряжения. При этом в распоряжении автовладельцев три метода проверки.

Первый вариант:

1. Снятие датчика скорости с машины.
2. Перевод мультиметра в позицию изменения напряжения (Вольт).
3. Определение назначения контактов (распиновка).
4. Поиск вывода, на который поступает импульсный сигнал.
5. Подключение к этому выводу «плюса» мультиметра. «Минус» подключается к земельному выводу (можно использовать корпус авто).
6. Вращение вала и контроль показаний вольтметра. Чем больше скорость прокручивания, тем выше уровень напряжения.

Чтобы упростить процесс вращения, на ось датчика скорости надевается небольшой кусок трубки (к примеру, виниловой изоляции).

Второй метод (подходит для датчиков, работающих на эффекте Холла) без съема:

1. Проверка, что контролер подключен.
2. Поднятие одного колеса машины. Цель — оторвать его от поверхности для удобного вращения.
3. Подготовка мультиметра — перевод шкалы на измерение напряжения.
4. Подсоединение щупов к контактам, таким же способом, как описано выше.
5. Вращение колеса, отсоединенного от поверхности, и оценка полученных результатов.

Уровень напряжения и частоты должны меняться. Это свидетельствует об исправности датчика скорости. Если показания остаются неизменными, устройство вышло из строя.

Третий метод – с контрольной лампой:

1. Подготовка контрольной лампы и включение зажигания.
2. Поднятие колеса авто для дальнейшего вращения.
3. Подсоединение одного провода к плюсу АКБ, а второго — к сигнальному контакту ДС;
4. Вращение колеса и наблюдение за лампочкой.

Если при вращении колеса заметно моргание лампы, это свидетельствует о исправности датчика скорости.

Четвертый способ – с контрольной лампой и снятием датчика скорости:

1. Снимите контролер со штатного места.

1. Соберите схему, показанную ниже.

1. Подключите провода к контактам, согласно распиновки ниже.

1. Подключаем одну клемму к массе, вторую к плюсу АКБ. Последнее может быть не только для автомобиля – можно использовать любой источник питания на 12 В.

1. Возьмите отрезок тормозной трубки и наденьте ее на шток датчика. Для удобства контроля за количества оборотов накрутите на трубку изоленту, как показано ниже.

1. Начинайте вращать шток с помощью трубки. Как правило, за один оборот лампочка должна замигать 6 раз, но все зависит от марки авто.

Особенности получения данных о положении селекторов в некоторых моделях автомобилей

Ремонтнопригодными датчиками обладают следующие модификации транспортных средств:

• Опель Омега. Ламели на устройствах определения положения селекторов – толстые. Поэтому редко выходят из строя. Если трескают, то легкая пайка соединяет контакты вновь;
• Рено Меган. Автовладельцы этой машины могут столкнуться с заклиниванием датчика входного вала. Так как плата упакована в хрупкий пластик, который очень часто плавится под воздействием высоких температур;
• Митсубиси. Датчики входного вала на АКПП Мицубиси славятся надежностью. Чтобы исправить их некачественную работоспособность, нужно разобрать его и продуть воздухом и зачистить контакты керосином.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.
