Почему не крутит стартер: причины и что делать

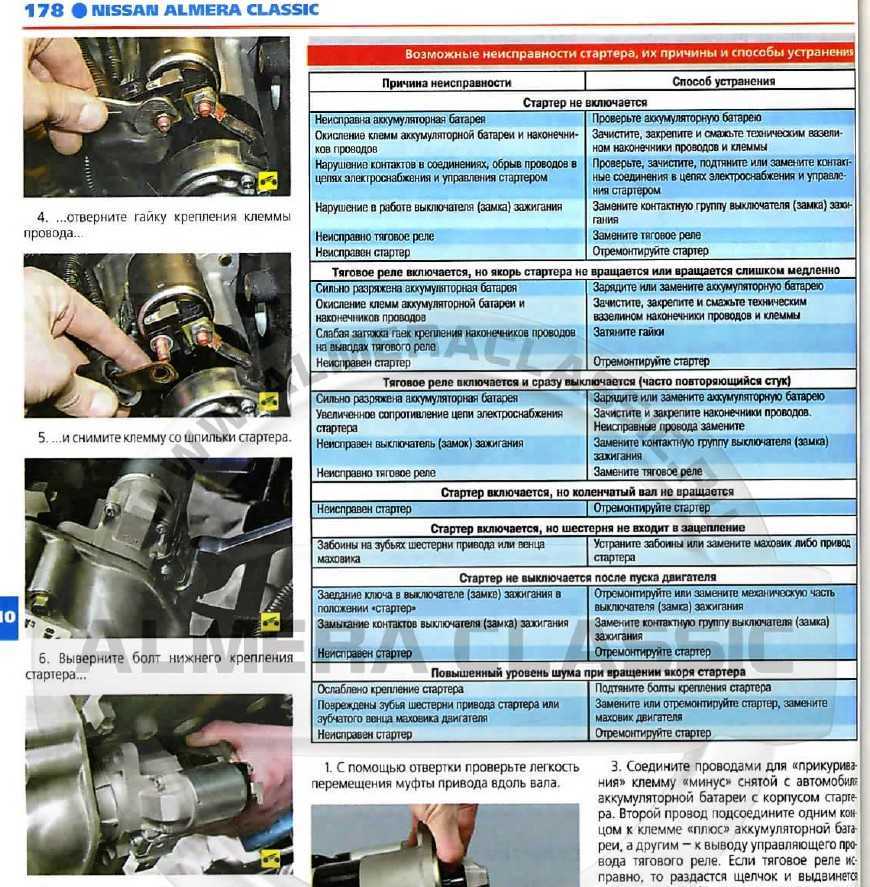

Что делать, если стартер не крутит двигатель от замка зажигания

Клемма управляющего провода

Включить нейтральную передачу и зажигание.
Найти на стартере два вывода: силовой толстый провод от плюса АКБ и управляющий тонкий провод от управляющего реле.
С помощью металлического подручного предмета (отвертки, ключа, провода) замкнуть между собой силовой и управляющий контакт.
После срабатывания стартера и запуска мотора сразу же разомкнуть контакты.

Альтернативный вариант того же метода – подача питания на управляющую клемму стартера непосредственно с положительного вывода аккумулятора. Это можно сделать с помощью любого изолированного провода, например из комплекта проводов для прикуривания.

Отсутствие реакции стартера на прямую подачу питания говорит о его поломке, выходе из строя электромотора или втягивающего реле. Для диагностики стартера нужно разбирать пусковой агрегат, осматривать щеточный узел, обмотки якоря и статора. В полевых условиях и без мультиметра сделать это непросто, поэтому нужно запустить машину с толкача и добираться до гаража или СТО.

Когда стартер напрямую крутит, а с ключа нет, то сам он полностью исправен, а проблема кроется в электрической цепи от ключа до стартера. Для определения места поломки нужно действовать по инструкции, приведенной ниже.

В первую очередь проверьте силовые контакты: клеммы аккумулятора, клеммы массы на кузове и двигателе, два силовых контакта на втягивающем реле стартера. Часто машина не заводится с ключа именно из-за плохого контакта, поэтому перед более подробной диагностикой нужно убедиться, что питание на стартер подается, а провода массы надежно контактируют с мотором и кузовом!

Как искать причину, если машина не реагирует на ключ зажигания – инструкция:

Как запустить двигатель, перемкнув стартер напрямую: видео

Что делать если стартер не реагирует на ключ зажигания: видео

Подгоревшие контакты от замка зажигания частое явление на автомобилях Ваз

Проблемы с запуском, если ключ зажигания не крутит стартер из-за иммобилайзера или сигнализации, в полевых условиях устранить сложно. То же самое касается и проблем с проводкой, для которых нужно разбирать панель. В таких случаях лучше обратиться к квалифицированному автоэлектрику.

Проверка цепи включения стартера Лада Калина

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов

Не замкните отвертку на «массу» в момент замыкания выводов!

возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

. вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Источник

Использование металлической пластины

Похожую по размерам на железную часть ключа зажигания пластинку вставляют в замок зажигания. Выступающую часть пластинки с усилием проворачивают отверткой, как рычагом, чтоб сломать замок. Пластинку крутят о том же направлении, что и ключ. После проворота пластинки машина должна завестись.

Не считая решения заморочек с пуском, для вас придется убрать действие блокиратора руля резкими поворотами из последнего правого в последнее левое положение и назад.

Для снятия машины с сигнализации нужно перевести кнопку сигнализации в режим «Валлет».

Самым обычным методом без разрушающих действий и следующего ремонта является запитывание впрямую от батареи аккумуляторной катушки зажигания и стартера.

Ошибки при подключении питания приводят к износу датчиков и электрического оборудования.

Если у машины есть бортовик, чтоб он не перегорел, лучше не запускать ее такими способами, а вызвать мастера либо эвакуатор.

Зрительно подробно изучить процессом заводки автомобиля без ключа вы можете с легкость на видео ниже:

Ключ — зажигание — Большая Энциклопедия Нефти и Газа, статья, страница 2

Ключ — зажигание

Контрольная лампа КЛ при неработающем двигателе и вклю-чг ш: лм ключе зажигания питается током аккумуляторной батареи. Путь тока показан пунктирными стрелками. Горение лампы сигнализирует о разряде батареи. Во время работы генератора при напряжении в обмотке реле РС702 7 — 7 5 В происходит размыкание контактов и сигнальная лампа гаснет.

Для аварийной остановки газомотокомпрессора необходимо закрыть кран топливного газа на двигателе и перевести ключ зажигания в положение Стоп ( выключить зажигание), включить масляный насос и выключить его через 20 мин, разгрузить цилиндры компрессора, провернуть вручную лубрикатор и коленчатый вал.

Итак, убедившись, что рычаг КПП стоит в нейтральном положении, поворачиваем ключ зажигания ( рис. 13) по часовой стрелке до срабатывания стартера. Как только двигатель запустится, ключ зажигания следует сразу отпустить.

В масляную магистраль включена контрольная зеленая лампочка манометра, которая загорается после вставления ключа зажигания в замок. Когда двигатель заработал при исправной системе смазки, лампочка должна погаснуть.

Вспомните свою первую ночную поездку в только что приобретенном автомобиле: вы с трудом вставили ключ зажигания, в попытке переключиться с дальнего света на ближний постоянно включали дворники, настройка радиоприемника оказалась просто неразрешимой з / адачей. Ничего не получалось автоматически, без сучка и задоринки; приходилось обдумывать каждое действие.

Во избежание допуска к управлению автомобилем посторонних лиц водитель не должен оставлять автомобиль с работающим двигателем или оставленным в замке ключом зажигания без присмотра.

Если включатель зажигания исправный и контрольная лампа 9 горит полным накалом при подключении ее к клемме 50 включателя зажигания в положении Пуск ключа зажигания, то следует проверить реле стартера. Его необходимо разобрать и зачистить контактный диск и контакты.

Перед наполнением оператор по наполнению должен произвести тщательный осмотр наружной поверхности и арматуры автоцистерны, проверить наличие остаточного давления в резервуаре цистерны и соответствие имеющегося в ней газа назначению цистерны, отобрать ключ зажигания у водителя.

Система зажигания ( рис. 12) состоит из аккумуляторной батареи 4 и генератора 8, катушки зажигания 14 с вариатором 17, прерывателя 9 с конденсатором 10, распределителя 18, свечей зажигания /, ключа зажигания 2 и проводов низкого и высокого напряжения.

Для градуировки шкалы индикатора сначала подают на него питание непосредственно от батареи аккумуляторов и подстроечным резистором R4 устанавливают стрелку микроамперметра на нулевую отметку. Затем при выключенном ключе зажигания ( с целью исключения протекания неконтролируемого тока батареи) плюсовой вывод батареи через мощный ( около 60 Вт) резистор сопротивлением 2 4 Ом соединяют с корпусом автомобиля и подстроечным резистором Я7устанавливают стрелку на отметку 5 А. После градуировки плюсовой вывод питания индикатора подключают к плюсовому проводу бортовой электросети автомобиля.

Регулятор работает следующим образом. После включения питания выключателем BI ( ключ зажигания), пока двигатель работает на малых оборотах и напряжение генератора меньше заданного уровня ( см. табл. 6), определяемого положением движка потенциометра RZ и напряжением стабилизации стабилитрона Д, последний заперт. Заперт также транзистор Т, а транзисторы Ту и Гз отперты. Обмотка возбуждения генератора через диод Д з и открытый транзистор Т3 подключена к положительному полюсу аккумуляторной батареи Е, и генератор получает полное возбуждение. Вследствие этого напряжение генератора увеличивается по мере увеличения числа оборотов двигателя или уменьшения его нагрузки. Когда напряжение генератора достигает заданного уровня, стабилитрон Д ] и транзистор Т, отпираются, а транзисторы Г2 и Г3 запираются. Обмотка возбуждения отключается от источника питания, и напряжение генератора начинает уменьшаться.

Продолжим, однако, рассмотрение схемы соединений. Оставшийся свободным конец катушки левого электромагнита через ключ зажигания соединяется с положительным полюсом аккумуляторной батареи. Отрицательный полюс батареи соединен с массой.

Страницы: 1 2 3 4

Механические и электрические неполадки

Устройство запуска двигателя может не работать из-за выработки подшипников, расположенных в его передней и задней частях. Их функция заключается в обеспечении плавности набора оборотов валом стартера. Если же они износились, втягивающее будет издавать щелчки, коленчатый вал силового агрегата останется неподвижным. Причинами возникновения подобной неполадки являются:

нарушение баланса вала стартера;
подгорание либо замыкание витков обмотки.

Заметим, что это может вызвать короткое замыкание электрической схемы транспортного средства, которое спровоцирует возгорание. Если стартер не реагирует на поворот ключа зажигания, нельзя длительное время заставлять его работать. Лучше всего произвести несколько непродолжительных пусков мотора.

Поскольку в основе конструкции устройства запуска силового агрегата автомобиля лежит электродвигатель, напряжение необходимое для набора оборотов его вала подается на обмотку через графитовые щетки. Материал их изготовления не обладает достаточной прочностью, эти элементы быстро изнашиваются.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

Стартер. Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля

Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера

Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

неисправная проводка;
стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

Если показания тестера меньше – ищем проблему в проводке. Визуально осматриваем провода на предмет обломов, обрывов, потертостей. Защищаем контакты наждачной бумагой, проверяем соответствующие предохранители. В случае обнаружения проблемы в проводке, устраняем ее, в противном случае дорога вашей ласточке на СТО.

Электронный блок управления. В Ладе Калина довольно часто проблема может скрываться в электронном блоке управления (ЭБУ), или, как его еще называют – «мозги». Как устройство, ЭБУ – довольно надежная и безотказная деталь, но до того момента, пока в нее не залезут лишний раз руки. После неудачного вмешательства мастера в это устройство довольно часто в «мозгах» заливает электронную плату. К примеру, по причине того, что после установки сигнализации или чего-либо другого, при протяжке проводов в салон автомобиля, мастера забывают поставить на место заглушки в ЭБУ или неплотно их закрывают. После этого, например, в корпус ЭБУ попадает антифриз из отопительной системы, так как ЭБУ расположен под радиатором.

В случае выхода из строя электронного блока управления, заниматься его ремонтом – пустая трата времени и денег. В большинстве случаев при поломке ЭБУ все что можно сделать – это заменить его на исправный и переместить в другое, защищенное от жидкостей и воды, место.

Не крутит стартер, при неисправном реле стартера

Если при повороте ключа стартера не слышно ни каких стуков, ни щелчков, скорее всего проблема с реле стартером. Необходимо найти колоду, на которой установлено реле стартера. Это можно сделать по указателям на крышках закрывающих блоки предохранителей и реле. И проверить исправность реле либо определить подходит ли на него плюс или присутствует обрыв цепи.

На колодке куда подходит контакт №87 проверить наличие напряжения при помощи мультиметра. Если оно отсутствует, проверить целостность предохранителя через который плюс поступает на реле. Этот плюс и приходит на клемму управления втягивающего реле.
Если плюс присутствует. При включенном зажигании. Можно перемкнуть кратковременно контакты на колодке куда вставляются контакты реле №87 и №30. При этом обязательно необходимо убедиться. Что КПП автомобиля находится в нейтральной передаче. Если автомобиль завелся, значит проблемы с реле стартером или замком зажигания.
При повороте ключа на старт в реле стартера должен быть слышен щелчок. Это говорит о том что катушка исправна. А если стартер не крутит. То проблема, скорее всего с контактами. Они перегорели либо образовался нагар.
В случае если щелчка не слышно. Перегорела обмотка катушки либо на реле не прходит напряжение от замка зажигания. Проверить это можно на наличие напряжения на клемме колодки куда вставляется контакт реле №85.
Если напряжение от замка зажигания не приходит на колодку реле стартера значит неисправность либо в замке зажигания, либо необходимо прозванивать целостность проводки.

Во всех случаях можно проверить как работает стартер. Завести автомобиль и доехать. Либо перемкнув кратковременно клемму управления с клеммой от плюса АКБ. Либо также кратковременно на время заводки двигателя, перемкнув контакты на колодке реле стартера. Самый крайний случай буксир конечно если КПП не автомат.

Как перемкнуть стартер?

Способ замкнуть контакты электростартера сработает, в случае когда нет проблем с якорем и реле втягивания, просто нет контакта (плохой контакт)в цепи питания.

Клеммы, указанные на схеме чуть выше, следует замкнуть металлическим инструментом с изолированной рукояткой. Соединение двух нужных клемм подает напрямую напряжение к обмоткам. В этом деле нужен помощник, чтобы включил в салоне зажигание. Рассмотрим процесс по шагам:

Автомобиль необходимо застопорить «ручником»;
Механическую трансмиссию переключают в положение «нейтрально»;
Автоматику следует переключить в режим «P» (парковка);
Нужна толстая отвертка, монтировка или ключ (все с изоляцией рукояти);

Далее действуйте тем инструментом, который у вас имеется.

Отверткой

Чтобы замкнуть стартер отверткой,выполните действия предыдущего параграфа статьи и посадите помощника в салон машины, затем:

Определитесь, где расположены контакты «S» и «В»;
Помощник включает зажигание;
Вы перемыкаете отверткой стартерные контакты «S» и «В»;
Достаточно замыкание стартера отверткой на 3-5 секунд, чтобы запустить мотор;
Длительное замыкание посадит аккумулятор;
Ели пуск мотора не состоялся, ищите и устраняйте причину;

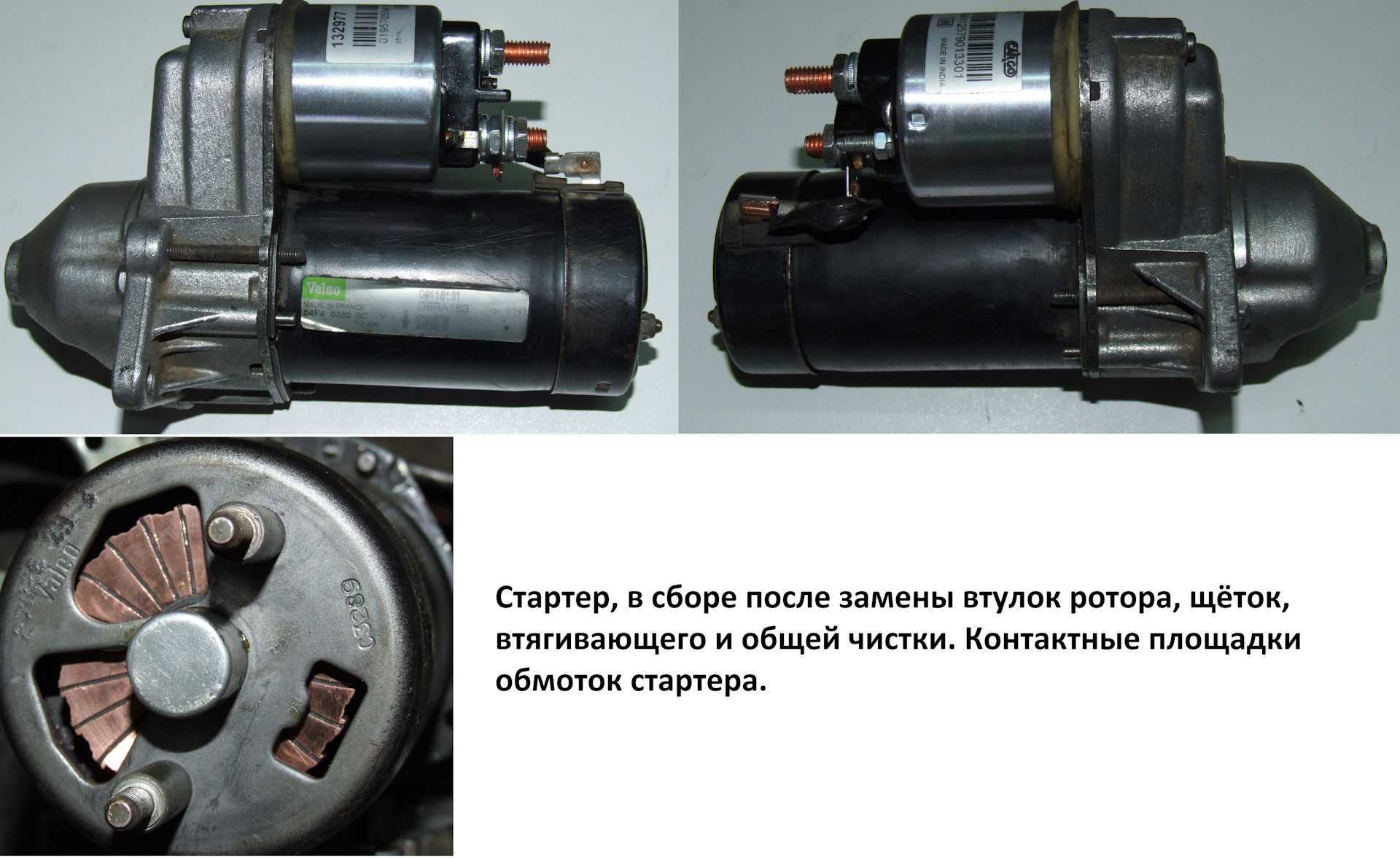

Втулки стартера

Еще одной причиной могут быть изношенные медно-графитовые втулки, на которые опирается ротор. Одна из них запрессована в заднюю крышку корпуса, там, где находятся щетки самого электродвигателя, а передний конец ротора опирается на втулку, которая запрессована в отверстие в картере сцепления либо в корпусе самого стартера, если конструкция закрытая.

Первый вариант уже практически вышел из употребления, потому что втулка, находящаяся в картере сцепления, быстро разбивается, ротор начинает вращаться с перекосом и быстро приходит в негодность. Второй вариант распространен практически повсеместно, и втулки в таком варианте намного долговечнее.

Однако и они со временем изнашиваются и появляется люфт, который со временем приводит к подклиниванию.

Инструкция по ремонту

Расположение ЗЗ известно всем — этот узел находится прямо под рулем. Чтобы правильно поменять или выполнить ремонт устройства, необходимо следовать инструкции:

Сначала отключите аккумулятор и демонтируйте пластиковый кожух рулевой колонки, который крепится при помощи болтов.
Далее, отожмите крепление и отключите разъем с проводкой ЗЗ от колодки проводов контрольного щитка. При отключении будьте осторожны, чтобы не повредить штекер.
Сделав это, нужно будет также отключить штекер с проводами ЗЗ от разъема с проводкой системы управления иммобилайзером. Используя молоток с зубилом либо дрель, вам необходимо демонтировать четыре винта с отрывными шляпками и извлечь узел с рулевой колонки. Эти болты просто так выкрутить нельзя. Инженеры ВАЗ решили использовать такой метод установки ЗЗ для того, чтобы обезопасить автовладельцев от возможных угонов. Такой способ крепления, как вы можете догадаться, очень затрудняет демонтаж ЗЗ, поэтому на данном этапе придется повозиться. В любом случае, болты можно демонтировать или высверлить, но вместо них придется заранее приобрести новые.
Выполнив эти действия, можно отогнуть крепление разъема с проводкой от ЗЗ. Из этого разъема извлекаются клеммы с проводами. Далее, необходимо еще раз сжать фиксаторы и произвести демонтаж пластиковой крышки самого устройства. Если вы планируете просто поменять узел, то это можно сделать на данном этапе. Мы же предлагаем ознакомиться с более подробной информацией по ремонту — вполне возможно, что нехитрые действия позволят восстановить работоспособность узла и сэкономить деньги.
Итак, если вы решили ремонтировать механизм, то на этом этапе необходимо отжать еще два пластиковых фиксатора и демонтировать контактную группу из крышки.
Далее, необходимо произвести тщательную визуальную диагностику контактов. Если вы заметили, что контакты окислились или подгорели, то восстановить их работоспособность можно путем зачистки, для этого используйте мелкозернистую наждачную бумагу. Избавьтесь от окисления и налета, но сильно не усердствуйте, чтобы контакты не стерлись. В том случае, если повреждение контактов будет слишком сильным, то зачистка не позволит решить проблему — вам нужно будет только менять либо сам ЗЗ, либо только контактную группу.
Если с контактами все получилось, то можно произвести сборку и установку ЗЗ

Во время сборки обратите внимание на то, в каком положении находятся клеммы с проводкой в разъеме, перепутать их ни в коем случае нельзя.
После выполнения этих действий произведите монтаж ЗЗ обратно на место, при этом заранее утопив запорный стержень противоугонного узла. Чтобы сделать это правильно, установите ключ в ЗЗ и проверните его в любое положение, главное, чтобы он был не в положении «0». Если производится замена ЗЗ, то нужно также поменять и транспондеры — это специальные электронные кодовые компоненты на головке ключа

Если вы этого не сделаете, то вам придется также производить процедуру обучения, а также менять личинку замка на багажнике и дверях, а это довольно трудоемкий процесс. В противном случае для открытия дверей и багажника вам придется использовать старый ключ, а для запуска двигателя — новый. Согласитесь, это совсем неудобно, но это актуально только для тех автовладельцев, которые поменяли ЗЗ.

Если производится замена ЗЗ, то нужно также поменять и транспондеры — это специальные электронные кодовые компоненты на головке ключа. Если вы этого не сделаете, то вам придется также производить процедуру обучения, а также менять личинку замка на багажнике и дверях, а это довольно трудоемкий процесс. В противном случае для открытия дверей и багажника вам придется использовать старый ключ, а для запуска двигателя — новый. Согласитесь, это совсем неудобно, но это актуально только для тех автовладельцев, которые поменяли ЗЗ.

Принцип работы иммобилайзера

Система иммобилайзера включает следующие устройства:

чип, встроенный в ключ;
петля накачки, обычно расположенная возле замка зажигания либо карт-ридера (если в качестве ключа используется карта);
в некоторых автомобилях для опроса чипа используется радиоканал, действующий на расстоянии до 5 метров;
блок иммобилайзера;
блок управления двигателем.

Иногда петля накачки и блок иммобилайзера объединены в единый конструктивный блок.

В момент включения зажигание на петлю накачки поступает импульсное напряжения для активации чипа. Далее петля считывает идентификационный код чипа, расположенного в ключе. Данные поступают в блок иммобилайзера.

Наиболее часто этот блок расположен в районе центральной консоли в салоне автомобиля. Он формирует специальный код, который передается в блок управления двигателем. Если этот код соответствует действительному, то блок управления работает в штатном режиме, разрешая запуск двигателя. В противном случае, блок управления двигателя блокирует запуск двигателя либо запускает его на несколько секунд, затем глушит.

Видео — рассказ специалиста о том, как работает иммобилайзер:

Алгоритм работы иммобилайзера сложен, поэтому неисправность иммобилайзера относится к категории критических. В большинстве случаев для решения этой проблемы требуется вмешательство специалиста, причем, не просто автоэлектрика, а чиповщика, у которого есть оборудование для работы с иммобилайзерами и соответствующий опыт. Такие работы дорогостоящие.

Обойти блокировки иммобилайзера очень сложно, гораздо сложнее, чем автосигнализацию или нештатный иммобилайзер. Обычно блокируются системы подачи топлива, зажигания, цепи стартера. Даже если удастся каким-то образом запустить двигатель, обходя блокировки, эксплуатация автомобиля в штатном режиме будет затруднена.

Перед принятием решения об обращении на специализированную СТО, необходимо произвести ряд операций, чтобы точно убедиться в том, что проблема именно в электронной части системы иммобилайзера.

УСТРОЙСТВО СТАРТЕРА

Рис. 1 Стартер старого образца

В настоящее время автомобили оснащаются стартерами 2 видов, назовём их условно:

стартер старого образца (рис. 1);
стартер нового образца (рис. 2).

Эти стартеры имеют два существенных отличия:

статор первого стартера имеет обмотки, на которые подаётся напряжение, на «новом» же вместо них установлены постоянные магниты. Чтобы скомпенсировать уменьшившееся электромагнитное взаимодействие между статором и якорем 2-го стартера, через обмотки якоря проходит ток, по силе превосходящий ток в обмотках якоря 1-го стартера, более чем в два раза. Такое решение позволило уменьшить корпус стартера и увеличить скорость вращения якоря;
в связи с тем, что момент силы, создаваемый якорем 2-го стартера, уменьшился, вращение на бендикс передаётся через понижающий редуктор, а не напрямую, как на первом стартере.

Рис. 2 Стартер нового образца в разрезе

Принцип действия обоих устройств абсолютно идентичен. Чтобы нагляднее представить работу механизма, воспользуемся схематичным изображением втягивающего реле стартера – принципиально они все одинаковы. Последовательность работы стартера можно представить пошагово так:

– пока цепь стартера разомкнута, подключен только силовой плюсовой провод от АКБ, но ток не течёт- болт, к которому прикручен провод (обозначен оранжевым цветом), установлен в крышке втягивающего реле, выполненной из диэлектрика;
Вы поворачиваете ключ зажигания на «старт», срабатывает реле стартера;
ток от реле стартера поступает на втягивающую обмотку;
сердечник втягивающего реле (синего цвета) под воздействием магнитного поля движется к крышке, преодолевая сопротивление возвратной пружины, и прижимает контактную пластину (оранжевый цвет) к шляпкам болтов, создавая между ними электрический контакт;

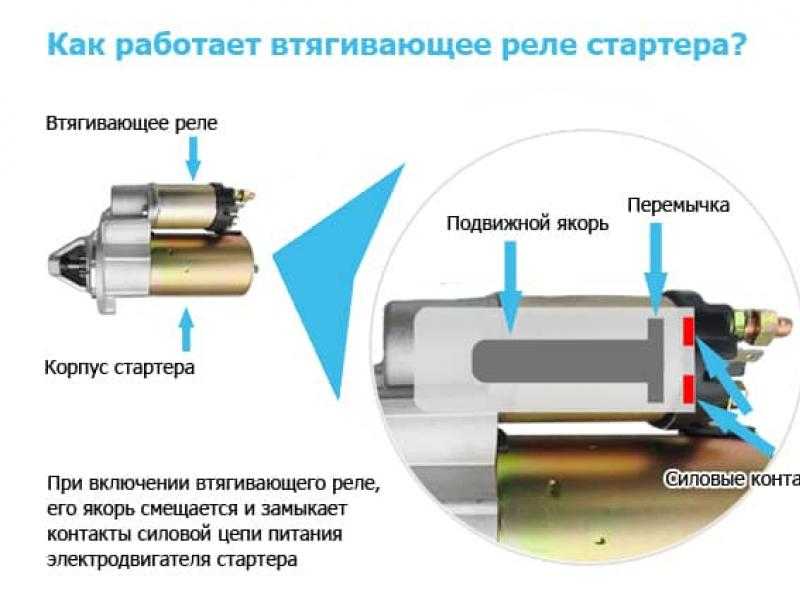

Рис. 3 Схематичное изображение втягивающего реле стартера

параллельно с этим подключается удерживающая обмотка, чтобы работа стартера была бесперебойной, и сердечник втягивающего реле действует на вилку (рычаг), соединённую с бендиксом, толкая его по направлению к маховику. Бендикс при движении вперёд «закручивается», чтобы контакт его зубьев с зубьями маховика произошёл «мягко», без удара;
ток от нижнего болта течёт на обмотки стартера. В случае со стартером №1 – через статор и якорь, в стартере №2 – только через якорь. Параллельно с этим ток через щётки поступает на обмотки якоря.

Всё происходит одновременно – выталкивание и закрутка бендикса и вращение якоря. При размыкании реле обмотки втягивающего реле «освобождают» сердечник, и тот, под воздействием возвратной пружины, возвращает бендикс на место, а якорь останавливается, некоторое время вращаясь по инерции. Если стартер Вашего авто не имеет защитного кожуха для бендикса на передней крышке с подшипником скольжения (втулкой) якоря, то это не принципиально – втулка в таких случаях запрессовывается в картер сцепления КПП. Приступим к описанию распространённых неисправностей стартера, разделив их на поломки в электрической и механической составляющих узла.

Слышны щелчки, но стартер не крутится из-за обмоток или щеточного узла

Если аккумулятор, замок зажигания, контакты, проводка и реле стартера проверены, но он все равно не вращается при повороте ключа зажигания, значит проблема непосредственно в стартере. В такой ситуации придется его полностью снимать с автомобиля, разбирать и оценивать возможность проведения ремонта. Так же можно просто заменить стартер на новый.

Решив самостоятельно починить стартер, знайте, что проблема с отказом его вращаться под нагрузкой может быть связана с:

Неисправной обмоткой, которая имеет характерный горелый цвет и запах;
Неисправным щеточным узлом, износ которого легко определяется визуально.

Стартеры редко ремонтируются, и на подобный шаг следует идти только в крайнем случае. Если есть возможность заменить стартер, то лучше сделать это, чем возиться с ремонтом обмотки или щеточного узла.
