Почему не срабатывает стартер на ваз 21099 инжектор

Стартер ВАЗ 2109: где находится, как снять, замена

Стартер ВАЗ 2109 имеет классическую конструкцию электродвигателя со щёточным узлом, обмоткой, редуктором и возвратным электромагнитным реле. Принцип работы механизма состоит в раскрутке коленчатого вала двигателя до полного запуска цикла зажигания – возгорания топливной смеси в цилиндрах и включения генератора. Питание стартера в общей электроцепи автомобиля происходит от аккумуляторной батареи постоянного тока, после срабатывания привода коленвала, когда его крутящий момент становится больше, чем скорость вращения маховика, втягивающее возвратное реле даёт импульс на возвратную муфту, отключая приводной узел.

Штатные стартеры на модели ВАЗ 2108, 2109 и модификации 21099 «Самара» – взаимозаменяемы и подходят к любой из этих модели как по техническим характеристикам, так и по установочным креплениям. За всё время производства модели ВАЗа этой серии комплектовались в основном тремя типами стартера с оригинальными номерами:

3708 – базовая версия с кольцевым коллектором и приводом роторного типа. Его мощность составляет 1,3 Квт при потребляемой силе тока в 40 А.
3708 – модернизированная версия предыдущего с цилиндрическим коллектором, мощностью в 1,3 Квт и силой тока в 60 А.
3708 – усовершенствованный стартер для семейства «Лада-Самара» с металлокерамической втулкой для рабочей части вала якоря мощностью в 1,5 Квт и значением силы тока на холостом ходу в 80 А.

Различия в конструктивных особенностях этих стартеров небольшие – изменения были внесены в элементы коллекторных узлов, приводов бендикса и некоторых материалов втулок, выполненных из металлокерамики. Версия 5712.3708 позже была оснащена редуктором привода планетарного типа.

Ремонт стартера в ВАЗ 2108 своими руками

Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью

Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции. Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.

Стартер ВАЗ 2108

Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.

Самые часто случающиеся поломки это:

Реле не срабатывает и якорь не крутит;
Низкая скорость вращения якоря;
Не вращается коленвал;
Стартер продолжает работать, несмотря на то, что двигатель уже завелся.

Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.

Как снять стартер?

Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
Поставить коробку передач на нейтральное положение;
Снять щиток;
Вытащить шланг из воздухосборника;
Извлечь стартер.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

Поставьте деталь на торец, выводами обмоток направьте вверх;
Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
Проверяем, крутит стартер или нет;
Если крутит плохо, значит, не работает стартер;
Если стартер работает хорошо, нужно проверить реле;
Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

Якорь ВАЗ 2108

Ключом на 10 отверните две гайки шпилек;
Извлеките стартер и якорь со шпилек;
Снимите центральную шестерню с вала якоря;
Открутите два винта задней крышки;
Снимите заднюю крышку;
Извлеките щетки;
Снимите якорь;
Извлеките регулировочную шайбу из оси якоря;
Снимите опору вала якоря;
Извлеките планетарные шестерни привода;
Извлеките привод;
Отделите опору от рычага;
Обоприте торцевой частью коронную шестерню на брусок из дерева;
Расположите на ограничительном кольце ключ на 13 согласно инструкции;
Ударами молоточка по ключу спрессуйте стопорное кольцо;
Извлеките запорное кольцо;
Выньте ограничительное кольцо хода шестерни привода;
Извлеките привод в сборе;
Разожмите стопорное кольцо щипцами;
Снимите его;
Извлеките шайбу и опору вала привода;
Извлеките коронную шестерню планетарного редуктора с вала привода;
Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
Если якорь сильно обгорел или износился, его необходимо заменить на новый;
Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
Проверьте щетки на износ, при необходимости замените;
Проведите сборку согласно инструкции, но в обратном порядке;
Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.

Ремонт стартера ВАЗ 2109 – схема выполнения работ

Теперь мы расскажем, как проверить описываемый механизм «девятки» и устранить найденные неисправности. Сначала выкручиваем крепеж, который держит щиток, затем удаляем шланг из воздухозаборного устройства и снимаем щиток. Для демонтажа стартера осуществляем далее указанные действия:

откидываем провод от клеммы АКБ;
отключаем разъем стартера от реле;
убираем провод (открутив гайку) с болта реле;
откручиваем крепежные болты, чтобы демонтировать защиту картера;
в нижней части двигателя автомобиля отворачиваем имеющиеся гайки, после чего откручиваем еще один крепежный элемент, который находится в верхней части моторного отсека.

А выполняется она так – на корпус подаем «минус», на вывод реле – 12-вольтное напряжение, подсоединяем омметр к болтам-контактам. На приборе при исправном реле фиксируются колебания напряжения (болты замыкаются и размыкаются). В случае, когда указанных «скачков» нет, берем новое реле и устанавливаем вместо того, которое вышло из строя.

Далее следует проверить работоспособность щеток. Чтобы добраться до них, необходимо демонтировать со стартера его крышку, после чего открутить винт, который фиксирует провода, имеющиеся в устройстве. Щетка без проблем выйдет со своего места после того, как вы сожмете расположенную над ней пружину. Высота щетки обязана быть 12 и более миллиметров. При меньшей высоте берите ремкомплект и ставьте новую деталь.

Также ремкомплект системы пуска «девятки» содержит сменные шестерни муфты. Если на старой шестерне вы видите сколы и зазубрины, желательно заменить ее. Иногда видимых дефектов на данном компоненте нет. В этом случае рекомендуется покрутить шестерню в одну сторону (она должна вращаться без затруднений), а потом попытаться прокрутить ее в обратном направлении. Исправная деталь застопорится при прокрутке в обратную сторону.

В очень редких случаях требуется установка новой втулки. Эта процедура проводится за пару минут. Профессионалы советуют перед сборкой узла обработать моторной смазкой все элементы стартера, которые соприкасаются друг с другом, а также смазать литолом элементы, сделанные из пластмассы. Такую процедуру желательно выполнить даже при очень хорошем состоянии компонентов пускового механизма. Ремонт окончен! Собирайте стартер в обратном порядке и смело заводите свою «ласточку».

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

https://youtube.com/watch?v=DRhN3pF9UOE

Источники

http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Стартер ВАЗ 2109

Стартер ВАЗ 2109 имеет классическую конструкцию электродвигателя со щёточным узлом, обмоткой, редуктором и возвратным электромагнитным реле. Принцип работы механизма состоит в раскрутке коленчатого вала двигателя до полного запуска цикла зажигания – возгорания топливной смеси в цилиндрах и включения генератора. Питание стартера в общей электроцепи автомобиля происходит от аккумуляторной батареи постоянного тока, после сpaбатывания привода коленвала, когда его крутящий момент становится больше, чем скорость вращения маховика, втягивающее возвратное реле даёт импульс на возвратную муфту, отключая приводной узел.

Штатные стартеры на модели ВАЗ 2108, 2109 и модификации 21099 «Самара» – взаимозаменяемы и подходят к любой из этих модели как по техническим хаpaктеристикам, так и по установочным креплениям. За всё время производства модели ВАЗа этой серии комплектовались в основном тремя типами стартера с оригинальными номерами:

3708 – базовая версия с кольцевым коллектором и приводом роторного типа. Его мощность составляет 1,3 Квт при потрeбляемой силе тока в 40 А.
3708 – модернизированная версия предыдущего с цилиндрическим коллектором, мощностью в 1,3 Квт и силой тока в 60 А.
3708 – усовершенствованный стартер для семейства «Лада-Самара» с металлокерамической втулкой для рабочей части вала якоря мощностью в 1,5 Квт и значением силы тока на холостом ходу в 80 А.

Снятие стартера

Перед тем как снять стартер, необходимо подготовить два ключа на 10 и на 13, они понадобятся для того, чтобы снять клемму с аккумулятора. Чтобы избежать короткого замыкания, вначале снимите минусовую клемму. В случае если на вашем автомобиле стоит инжектор, придется снимать воздушный фильтр, находящийся над стартером.

Стартер ВАЗ-2109 можно демонтировать двумя способами: через верх или через низ. Если выбран второй вариант, то нужно временно снять защиту картера, чтобы она не мешала. Далее необходимо отсоединить втягивающее реле от двух проводов. Вначале отсоединяем силовой (толстый) провод, по которому подается напряжение на стартер, затем тонкий – необходимый для питания обмотки реле.

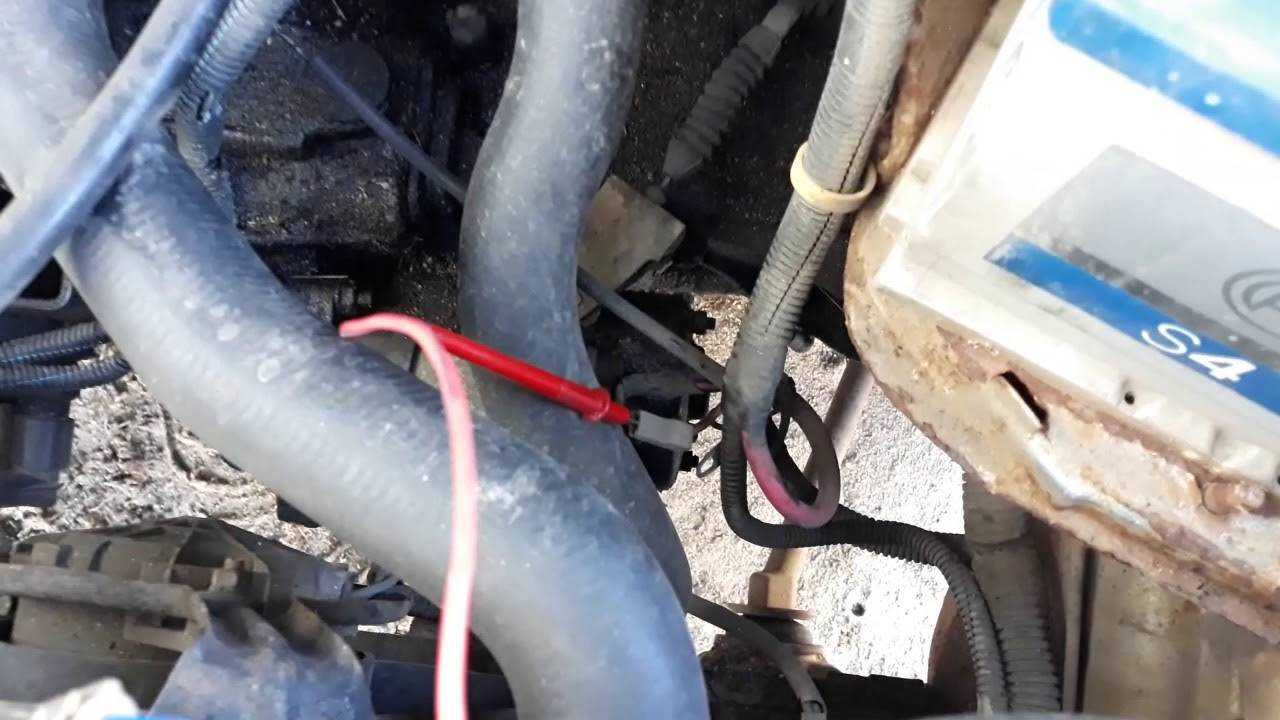

Тонкий провод можно просто вытянуть руками. Для отключения силового нужно ключом на 13 открутить гайку с контакта втягивающего реле. После того как отсоедините провода, уберите их в сторону.

Далее нужно выкрутить три гайки крепления стартера к блоку сцепления. Для этого используйте ключ на 13.

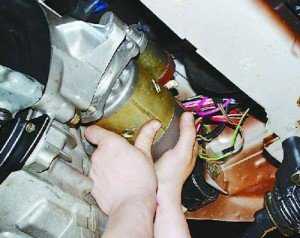

После откручивания гаек нужно потянуть корпус вправо и увести и увести его со шпилек. Теперь можно вытянуть стартер через верх или низ и заняться его ремонтом.

Демонтированный стартер положите на верстак и уберите с него всю грязь. Отсоедините втягивающее реле, которое закреплено на два болта с головками под отвертку. Далее снимите якорь с металлических пластин бендикса. Возьмите ключ на 10 и открутите заднюю крышку стартера. После снятия крышки откроется вид на ось стартера, с которой нужно снять стопорное кольцо. Его можно снять, воспользовавшись плоской отверткой.

Корпус стартера на «девятке» состоит из трех частей, который держится благодаря трем шпилькам стягивающим его. В процессе выкручивания гаек на шпильках все части агрегата отсоединяются, поэтому разборка стартера не будет сопровождаться трудностями. Существует два вида стартеров: с планетарным редуктором и без него, коллекторы которых немного отличаются.

Если в стартере ВАЗ-2109 установлен планетарный редуктор, его щетки будут расположены параллельно корпусу, во втором варианте – перпендикулярно оси стартера. Старая втулка надежно запрессована в корпус стартера, поэтому чтобы ее извлечь, придется хорошо постараться. Для избавления от старой втулки возьмите молоток, кусок трубы подходящего диаметра или оправку. Приставьте ее к втулке и резкими, короткими ударами молотка выбейте ее из посадочного места. Главное, в процессе не перестараться, так как крышка стартера может в любой момент лопнуть, а заменить ее окажется нечем.

Чтобы не пришлось искать похожий стартер, с которого можно снять крышку, будьте предельно осторожны. Перед запрессовкой новой втулки желательно пройтись по месту установки мелкозернистой наждачной бумагой. Для запрессовки новой втулки лучше всего использовать старую, так как он изготовлена из мягкого металла и будет смягчать силу удара во время установки, это позволит не допустить появления трещин на корпусе крышки. Пока стартер в разобранном состоянии, осмотрите щетки, возможно, их нужно заменить. Сборка стартера выполняется в обратной последовательности.

Для проверки работы стартера подключите его к аккумулятору. Ровная, спокойная работа будет подтверждением того, что процесс замены втулок и сборке стартера выполнены правильно. Далее можно устанавливать его на свое место.

Характеристика стартера ВАЗ девятой модели

Каждый водитель знает, что если не заводится машина, причина может быть в неисправном стартере. Для того чтобы выполнить диагностику и ремонт механизма, нужно знать его устройство.

Место расположения и предназначение

Основное назначение стартера – раскрутка коленчатого вала, благодаря которому заводится двигатель. Естественно, он расположен недалеко от мотора. Обычно он находится в моторном отсеке со водительской стороны под силовым агрегатом. В зависимости от места расположения при демонтаже узла потребуется снять либо защиту двигателя, либо воздушный фильтр. Найти стартер несложно. Он имеет форму цилиндра, а к нему подключены провода, которые крепятся с помощью гайки.

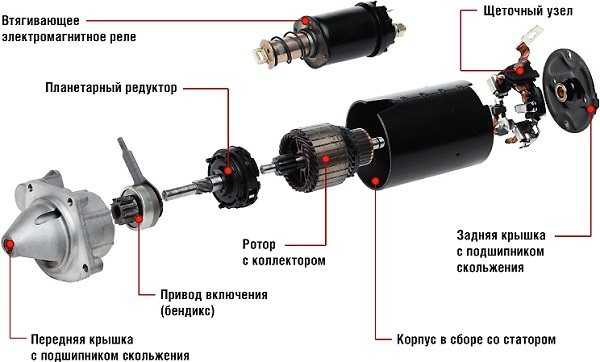

Устройство и принцип работы узла

Данный узел представляет собой небольшой электродвигатель. Его конструкция состоит из бендикса с щетками, двух обмоток и подвижного ротора. На двух обмотках – стартерной и роторной создаются магнитные поля противоположного значения. На механизм подается напряжение, которое передается ротору с помощью графитных щеток. Благодаря бендиксу вращательные движения передаются маховику.

Устройство включает в себя:

втулку, которая соединяется с втягивающим реле;
обгонную муфту, которая обеспечивает движение только в одну сторону;
шестерни.

Со временем детали бендикса стираются и он начинает пробуксовывать. В этом случае нужна его замена. Причиной неисправности является загрязнение механизма, но чистка не помогает восстановить работоспособность. Детали механизма изнашиваются неравномерно, после промывки они не могут полноценно выполнять свои функции.

Принцип работы стартерного механизма заключается в преобразовании электрической энергии, которую он получает от аккумуляторной батареи, во вращательное движение шестерни привода. На полюса электродвигателя электрический ток полается с помощью щеточного узла. При этом выдвигается муфта и происходит соединение венца маховика с шестерней. Стартер обеспечивает вращение коленчатого вала и, тем самым, способствует запуску двигателя. Когда мотор запущен, муфта занимает исходное положение (автор видео — Михаил Нестеров).

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

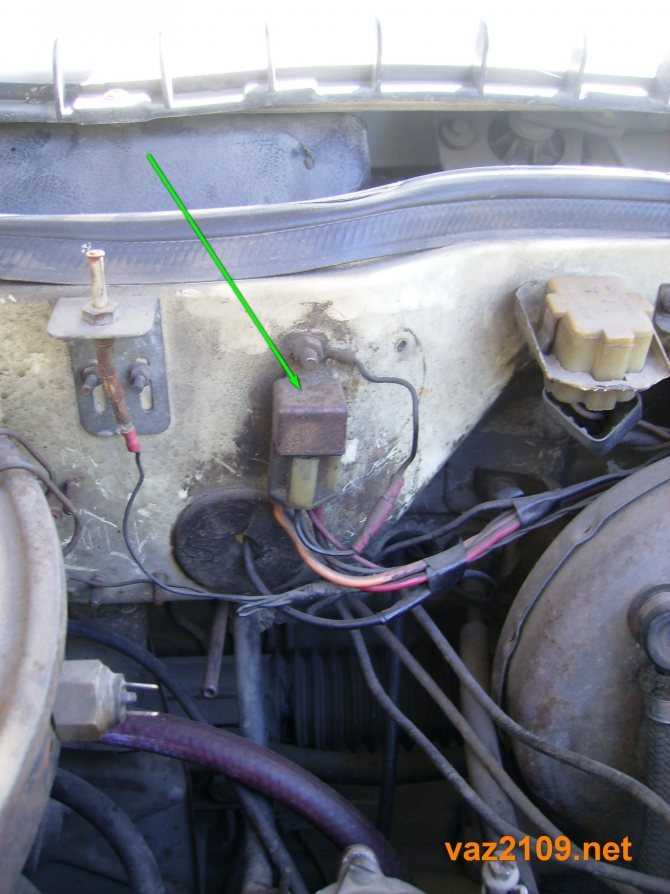

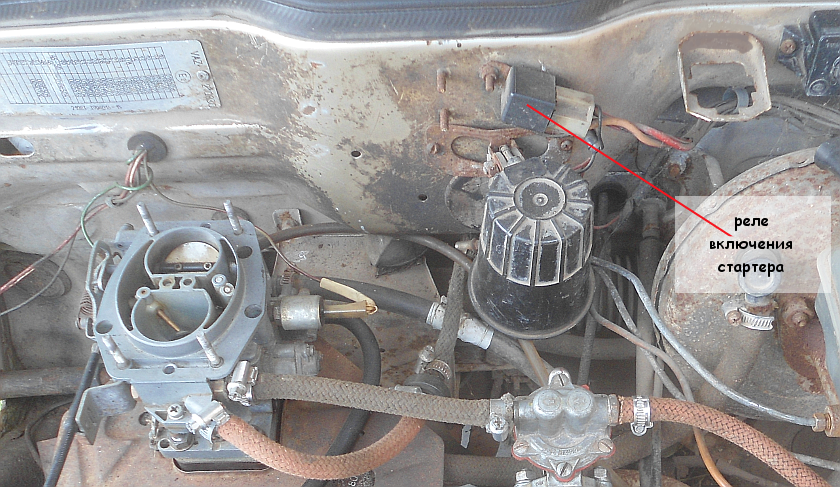

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.

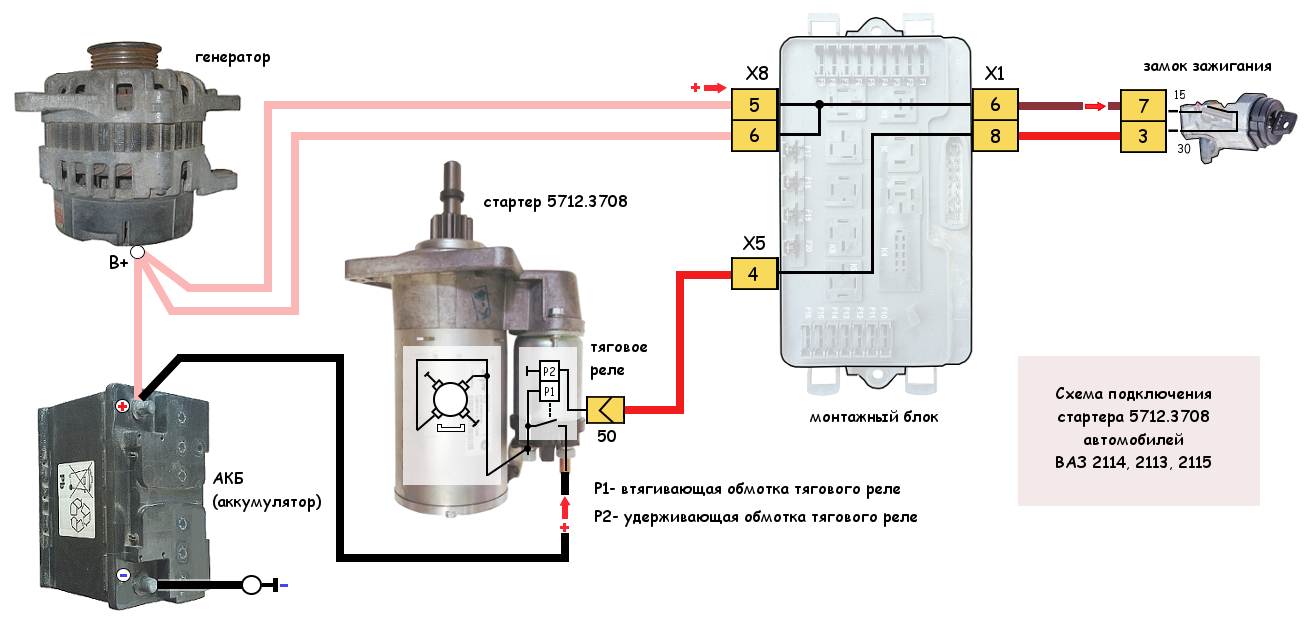

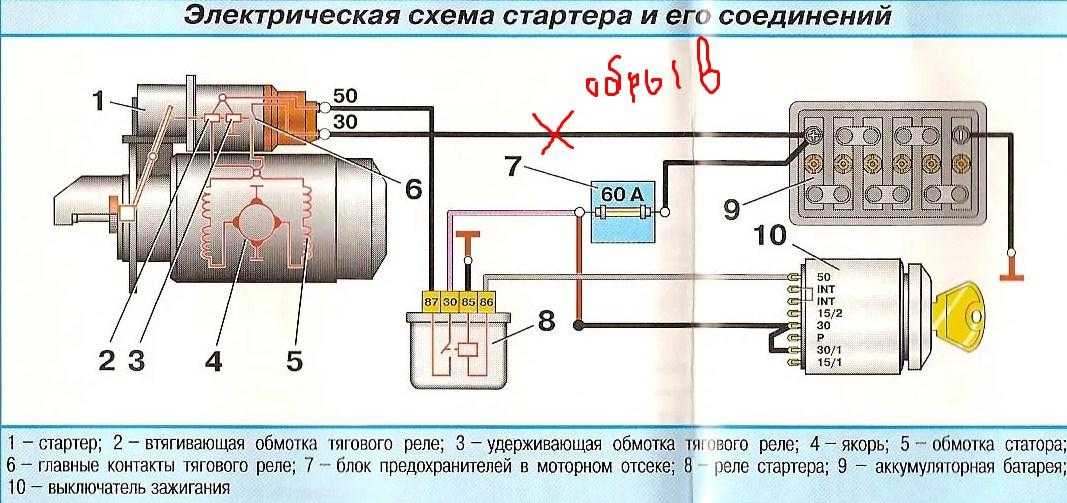

Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

при наличии вибрации нужно произвести диагностику фиксации устройства;
причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

7) Отказ генератора

Генератор переменного тока – это та часть вашего автомобиля, которая поддерживает работу всех электрических систем при запуске автомобиля. Он также отвечает за подачу заряда на аккумулятор, чтобы поддерживать его в пиковом состоянии. Если генератор сломается, это может привести к преждевременному износу батареи и другим проблемам при запуске машины.

Проверьте в руководстве к машине или в сервисной книжке рекомендуемые интервалы технического обслуживания генератора и замените его до поломки, чтобы избежать проблем

Также обратите внимание, что многие генераторы можно перебрать. Так вы сможете сэкономить приличные деньги

Самые распространенные поломки стартера

Проводить поиск неисправностей рекомендуется с его работы на автомобиле, потому как после демонтажа стартера выявить некоторые поломки будет достаточно трудно. Основные симптомы выражаются в следующих ситуациях:

Нехарактерный шум во время запуска двигателя.
медленное вращение или его полное отсутствие.
Устройство вращается, но шестерня с маховиком не сцепляется.
Стартер вращается с маховиком, но впоследствии появляется разрыв зацепления.
При повороте ключа не происходит никаких признаков «работоспособности» устройства.

В каждом из вышеизложенных случаев необходимо смотреть подкапотное пространство. Вполне вероятно, что проблема может скрываться в плохих соединениях контактов и разъемах электрической части. Дополнительно проверьте состояние АКБ, возможно, он разрядился.
