Как проверить втягивающее реле, обмотку, бендикс, якорь и щетки стартера на работоспособность

Основные неисправности

Втягивающее реле хоть и устроено довольно просто, может пострадать от множества внешних и внутренних воздействий. Первое и самое очевидное: разрушение материалов, из которых реле состоит. Вторая и даже более распространенная проблема: выход реле из строя вследствие сгорания контактных пластин (часто их называет пятаками). Третье: сгорание обмотки (тоже весьма частая проблема). Почему горит втягивающее реле стартера? Самая частая причина неисправностей подобного характера кроется в электрохимических процессах, наблюдающихся в реле при попадании воды.

К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:

• Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
• Стартер работает вхолостую. При этом ДВС не запускается;
• Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.

Дабы снять подозрения со всех смежных с реле компонентов системы, проделайте следующее:

• Замкнуть контактные болты на тыльной части стартера, пользуясь куском провода. Ток будет идти в обход втягивающее реле;
• Провернуть ключ зажигания. Если стартер начал вращение, проблема точно не в нем, а в реле, силовые контакты которого подгорели;
• Послушать, как работает реле. После проворачивания ключа оно должно щелкать. Если при этом стартер не включился в работу, само реле исправно.

Проще говоря, реле может работать, а сам стартер не вращается, или же и стартер, и реле не работают вовсе. Нередки ситуации, когда реле исправно, но при его работе слышен стук. Причина кроется в плохом контакте между обмотками и «массой». Величина сопротивления исправной втягивающей обмотки составляет 0,55 Ом, тем временем как удерживающей обмотки чуть больше – 0,75 Ом. Сопротивления нужно измерить омметром. Если реальные показатели сопротивлений ниже указанных, можно говорить о произошедшем коротком замыкании в обмотках. Высокий показатель сопротивления говорит о плохом контакте или с клеммами, или с «массой». Для таких проверок лучше не пользоваться лампочкой, так как она будет гореть даже при коротком замыкании.

Также нельзя не рассказать об одной интересной неисправности, которая нехарактерна для правильно изготовленных втягивающих реле. Дело в том, что вывод одной из катушек может быть осуществлен неправильно – при работе катушке начинают компенсировать друг друга. В этом случае нужно покупать новое реле, хотя можно попробовать перепаять концы дефективной катушки.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

• втягивающую
• удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

• контактная группа замка зажигания
• защитное реле
• втягивающее реле
• щеточный узел электродвигателя

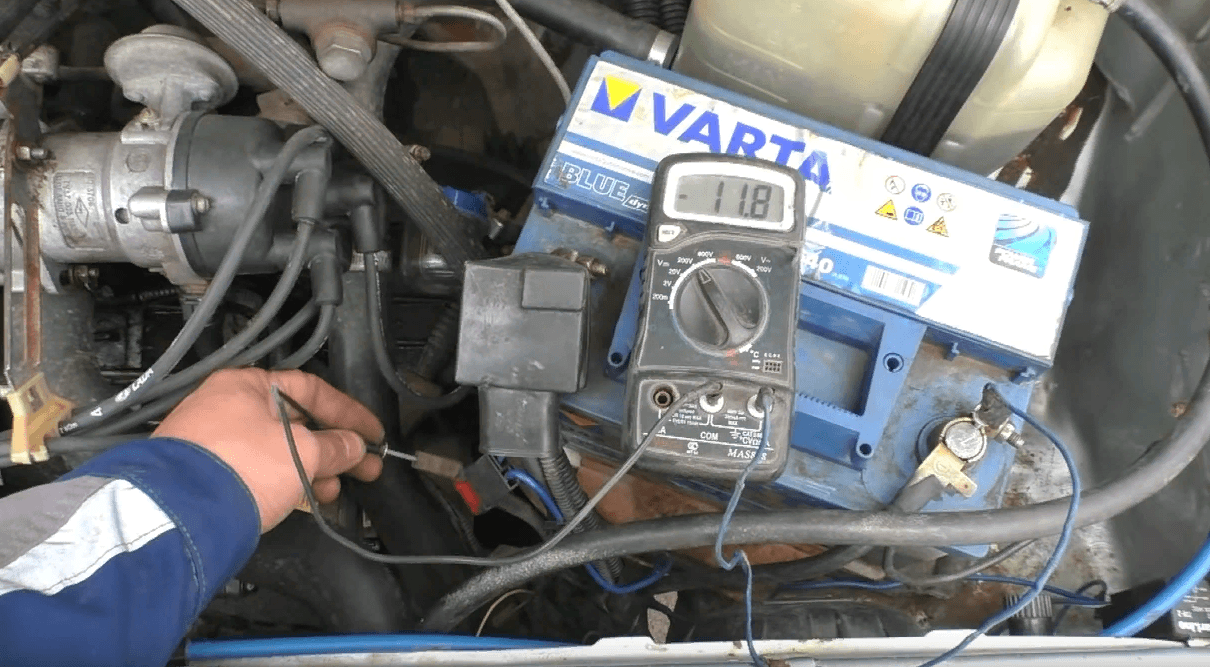

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Как проверить втягивающее реле стартера?

Причиной того, что муфта не возвращается в исходное положение, являются механические поломки – повреждение штока, сердечника, возвратных пружин. Деталь однозначно подлежит замене. В остальных случаях можно продолжить проверки и попытаться вернуть узлу утраченную работоспособность. Проверка втягивающего реле стартера выполняется в несколько этапов:

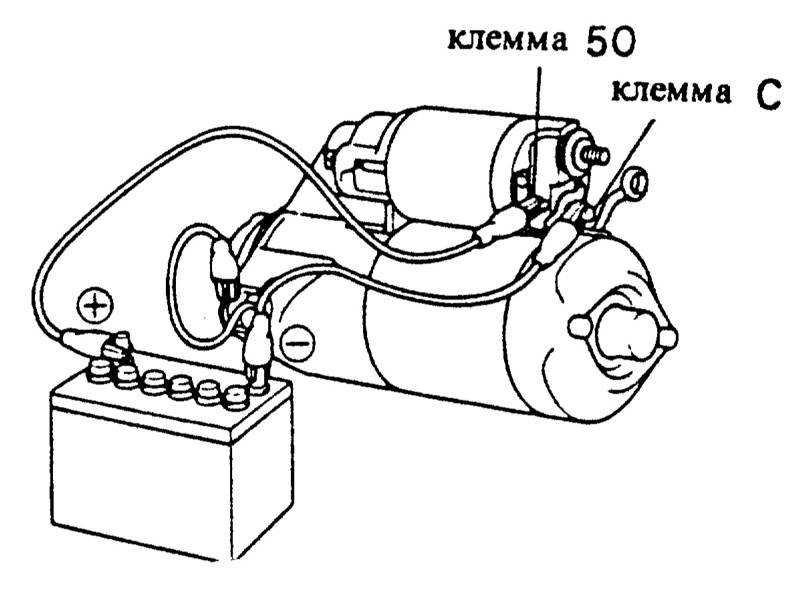

1. Подсоединяем клеммы обмоток и контактных пластин к плюсу аккумулятора, а корпусом реле касаемся минуса. Шток перемещается? Переходим к следующему этапу диагностики.

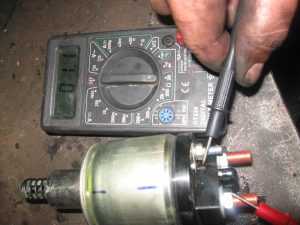

2. С помощью мультиметра замеряем сопротивление между контактами обмоток. В сети выложено немало видео, где показано, как производятся подобные замеры. Их авторы делают всё, в принципе, правильно. Только забывают сказать, что параметры сопротивления в зависимости от модели стартера различны.

В поисках точных показателей приходится изучать техническую документацию.

Если доступа к достоверным данным нет, придётся исходить из того, что не должно быть ни обрыва, ни сопротивления, превышающего 10 Ом.

Восстановить обмотки самостоятельно, да ещё в полевых условиях, не получится. Тут наверняка потребуется новая запчасть. Но если показатели сопротивления в норме, проверяем дальше.

3. Подсоединяем щупы мультиметра к силовым клеммам реле. Вставляем и утапливаем до конца сердечник. Показатели не должны существенно отличаться от тех, что получены при замере сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попытаться разобрать узел и почистить контактные пластины. Для этого, как минимум, конструкцией детали должна быть предусмотрена возможность разборки.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Почему реле стартера выходит из строя?

Втягивающее реле стартера может выйти из строя по разным причинам. Это происходит из-за перегорания электрообмотки, физического износа и разрушения отдельных элементов, пригорания контактов. В большинстве случаев встречаются следующие поломки:

• Поломка магнита с электрообмоткой;
• Обрыв или обгоревшая обмотка;
• Деформация корпуса;
• Проблема с контактами: «залипание», перегорание контактных пластин;
• Износ пружины;
• Неисправность или повреждение якоря.

Возможно, что релюшка исправна, а причина кроется в бендиксе. Тогда придется снимать обгонную муфту. Для этого снимаем стартер и вытаскиваем стопорное кольцо. Возможно, выскакивает центробежный грузик, который нужно поставить на место.

Порядок ремонта втягивающего реле стартера

В зависимости от модели автомобиля на нем могут стоять два вида реле: неразборное и разборное. Если реле не разбирается, тогда покупаем новое, осуществляем демонтаж узла и ставим новую запчасть.

Если же деталь можно разобрать, тогда можно попробовать устранить неисправность. Ремонт своими руками рекомендуется сделать в следующей последовательности:

1. Откручиваем болты, крепящие крышку корпуса.
2. Если крышка по-другому не снимается, то отпаиваем провода.
3. Снимаем крышку и проверяем силовые контакты. Если они изношены, тогда меняем их. Если же подгорели, тогда тщательно зачищаем.
4. Собираем втягивающее реле в обратной последовательности.

Следуя вышеперечисленным пунктам, любой, даже неопытный, автовладелец сможет отремонтировать стартер своими руками. Достаточно иметь минимальный набор инструментов, который всегда есть у уважающего себя водителя, и желание самостоятельно справиться с проблемой.

Подробные инструкции по ремонту втягивающего реле стартера представлены в следующих видео.

https://youtube.com/watch?v=Mc7g0YhT2Yc

Ремонт своими руками

Большинство современных машин комплектуются неразборным втягивающим стартера. Что обусловлено следующими нюансами:

• Надежность и повышение ресурса – неразборная конструкция механически лучше защищена от воздействия внешних факторов.
• Дополнительная прибыль для поставщиков запасных частей – сборная конструкция гораздо дороже, чем замена одной неисправной детали.

При комплектации автомобиля неразборной модификацией, наилучший выход из ситуации один – смена целиком. Для подбора замены неисправного втягивающего реле стартера используется марка и технические характеристики устройства. Более надежный способ – взять с собой поломавшийся механизм в магазин автомобильных запчастей.

Разборные модификации втягивающего возможно отремонтировать самостоятельно. Некоторые умельцы ремонтируют и неразборные конструкции. Но для ревизии доступна только контактная часть. Также нет смыла в восстановлении перегоревших обмоток втягивающего устройства.

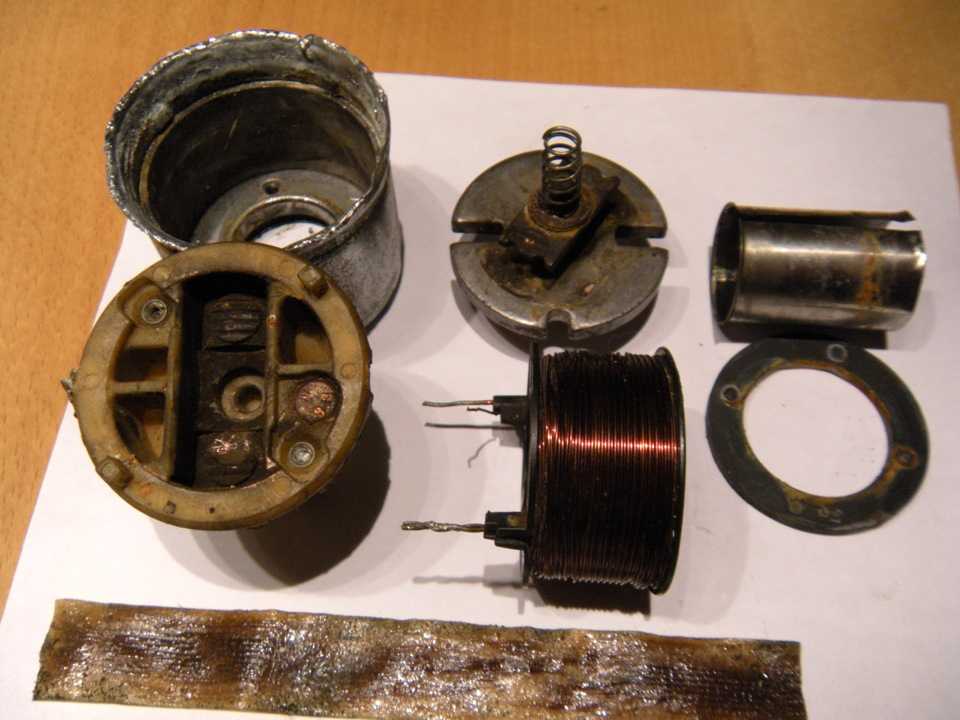

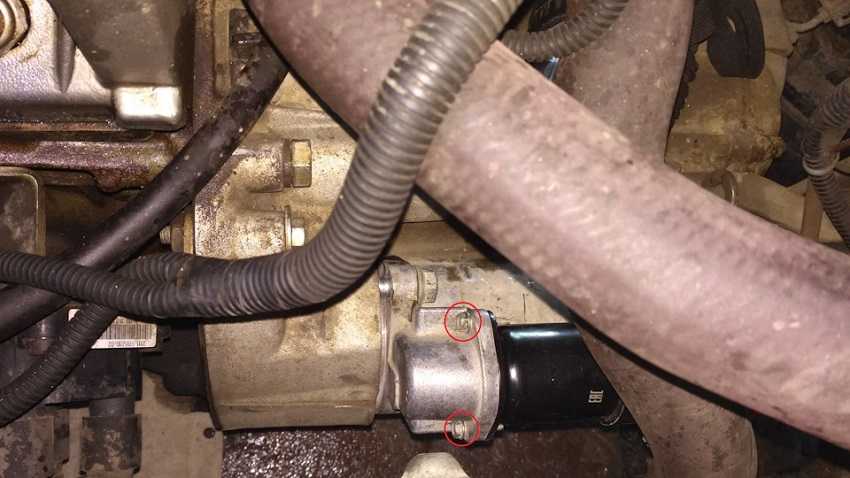

Ремонт тягового начинается с демонтажа.

Все контактные поверхности тягового и стартера очищаются и обезжириваются. Разборка и ремонт втягивающего механизма пускового устройства выполняется с применением плоской отвертки, паяльника, канифоли и олова. Работы ведутся в следующем порядке (на примере неразборной модификации):

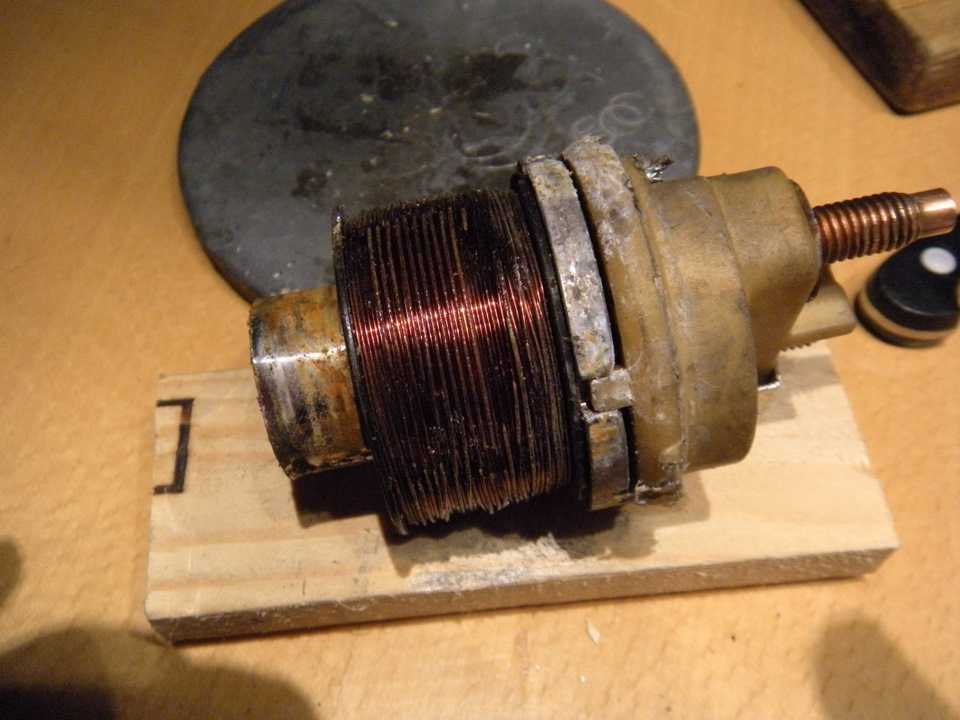

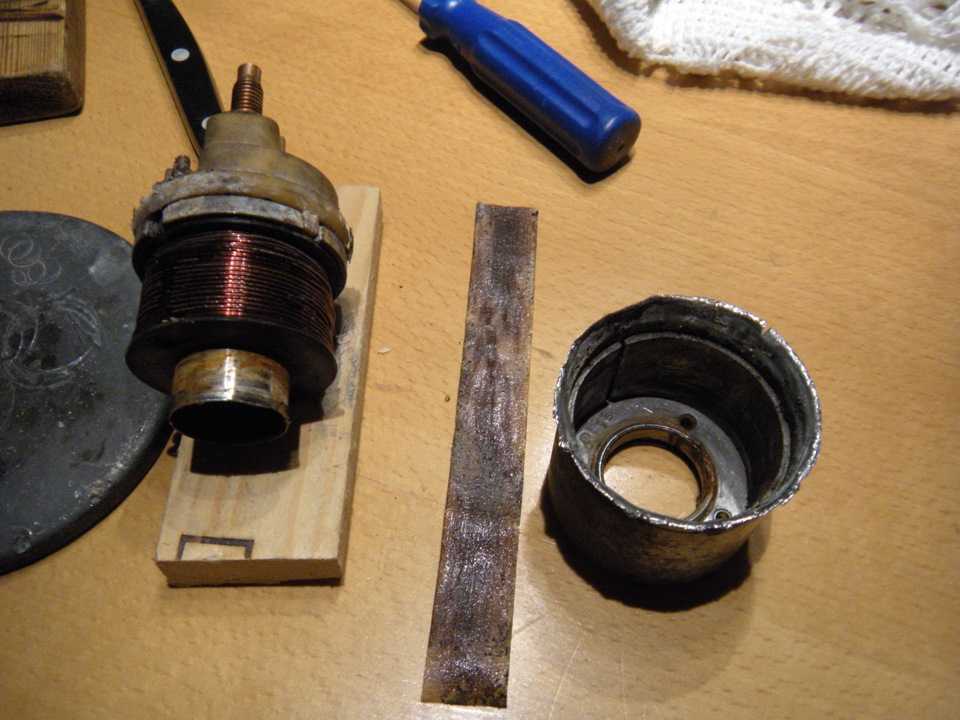

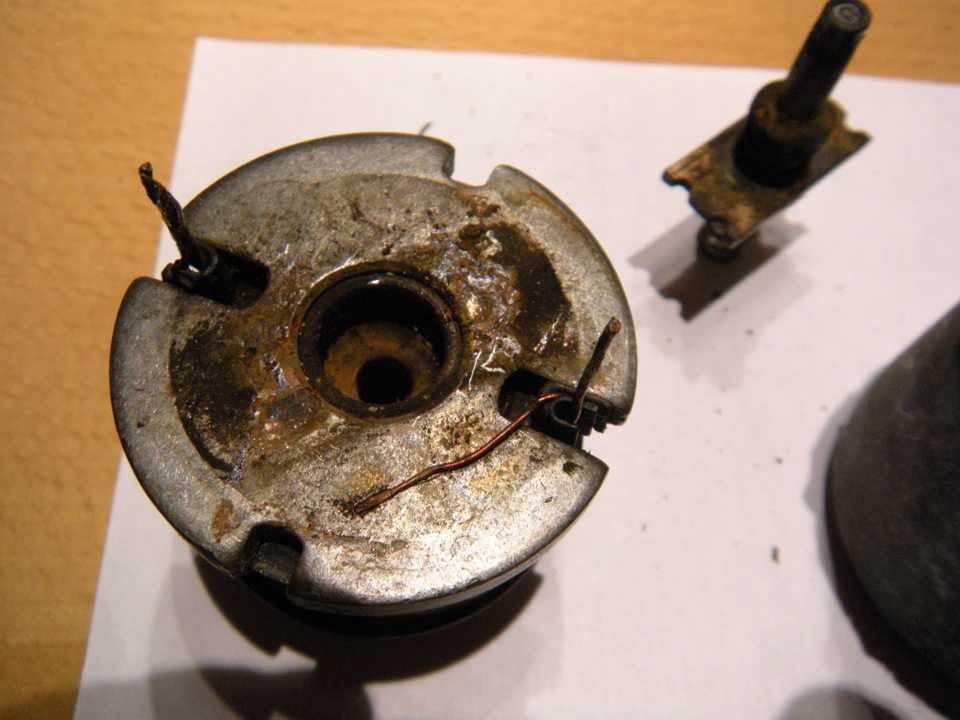

1. Выкручиваются стяжные болты корпуса реле. В зависимости от модификации втягивающего может использоваться два или три болта.

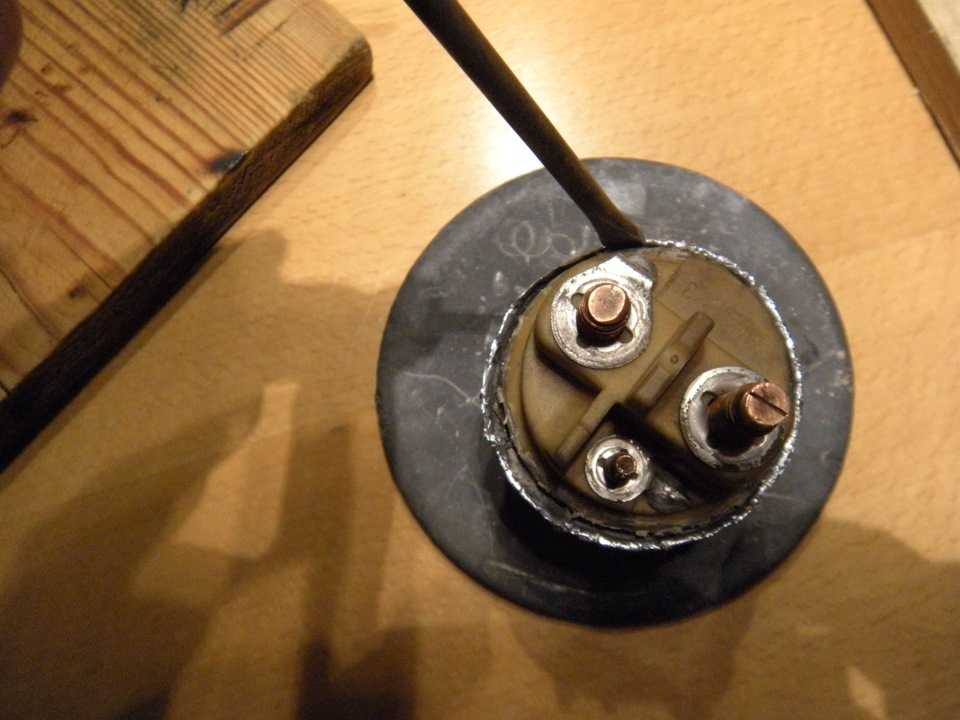

2. На крышке реле, где размещены контактные болты, отпаиваются вывода катушек. Для получения доступа к пятакам, хватает отпайки одного вывода.
3. С контактных болтов скручиваются гайки.

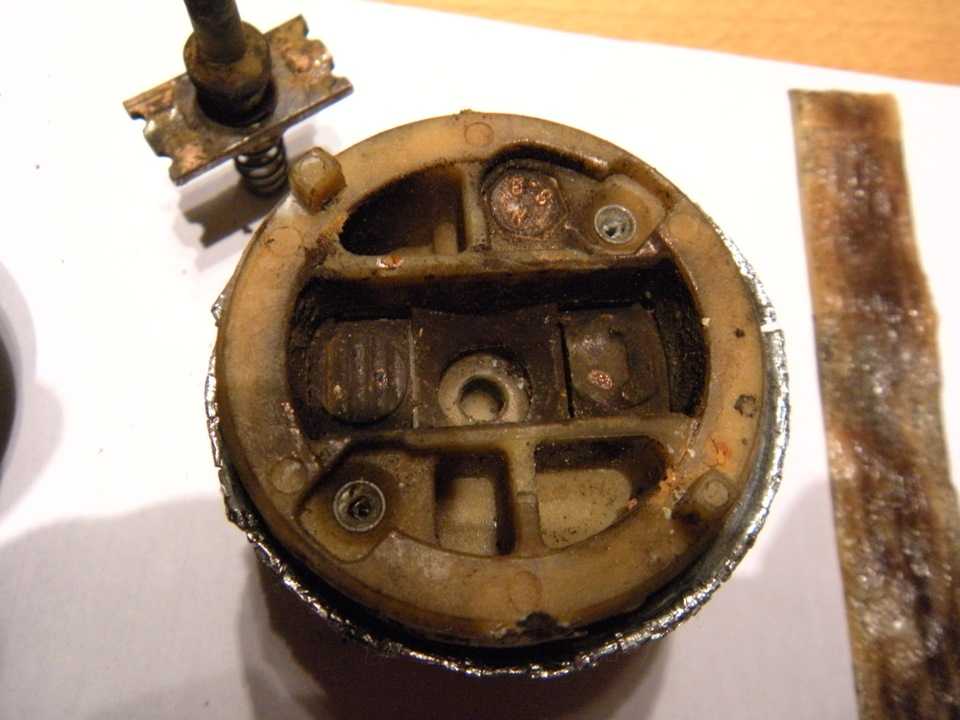

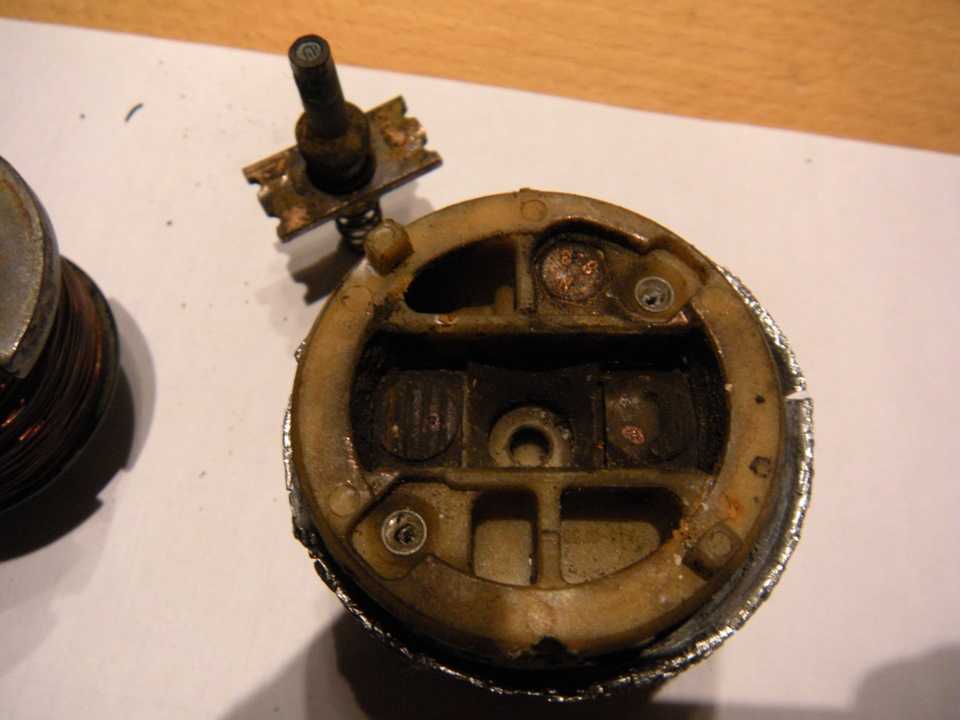

4. Приподнимается крышка с одной стороны и вытягиваются пятаки. Проводится ревизия контактной части (зачистка наждачной бумагой и обезжиривание). Удаляется грязь с технологических отверстий.

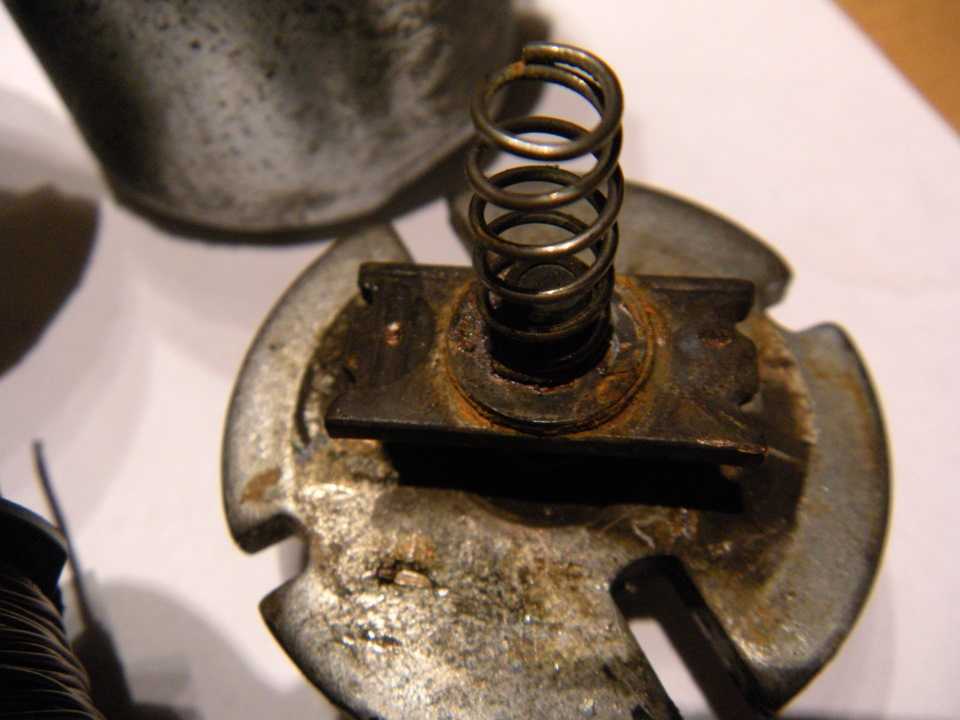

5. Аналогично проводится ревизия контактной пластины.
6. Выполняется сборка, соблюдая обратную последовательность действий.

В разборных модификациях реле паяльник не потребуется. В них вывода обмоток фиксируются гайками.

Принцип работы

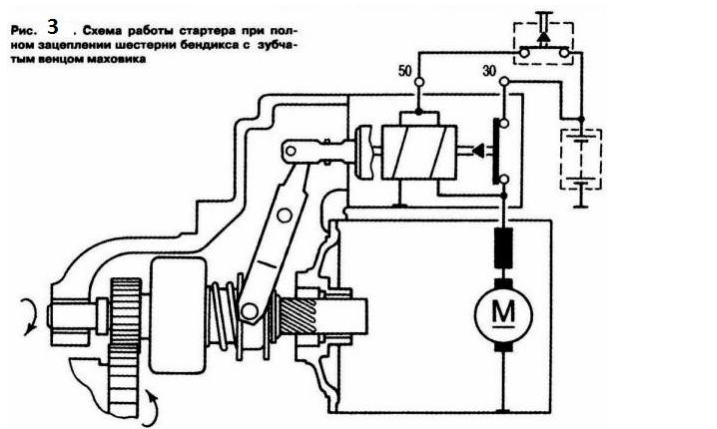

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Для чего нужно втягивающее реле

Функции втягивающего реле стартера

Втягивающее реле выполняет две основные функции. Подводит шестерню бендикса к шестеренчатому венцу маховика. Реле представляет собой электромагнитную катушку. Внутри катушки расположен якорь-поршень цилиндрической формы.  . Который под воздействием силы магнитного потока перемещается поступательно. Якорь зацеплен за вилку, Которая соединена с бендиксом.

Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.

Схема включения катушки реле.

Как работает втягивающее реле стартера

Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.

Вторая обмотка соединена с клеммой к которой подключен провод  идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора. Он идет через обмотку якоря на плюсовую щетку далее на статор и выходит к клемме на втягивающем реле.

Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.

Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.

Второе предназначение реле. Соединить клемму, на которую приходит плюс от аккумулятора. С клеммой, через которую подаётся плюс на обмотки статора и якоря. Чтобы стартер начал вращаться. Якорь втягивающего реле помимо того что тянет за собой вилку бендикса с одной стороны . с другой прижимает пятак и который соединяет две клеммы между собой. Стартер начинает вращаться. Втягивающая обмотка, которая имела минус на клемме отключится.

Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.

Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера

Принцип работы

Его работа построена на основе электромагнетизма. Якорь соединяется с сердечником благодаря образовавшемуся электромагнитному полю в катушке. При прекращении подачи тока, движение якоря уже является свободным.

Основными составляющими втягивающего реле являются прочный корпус, выталкивающие пружины, магнит со втягивающей и удерживающей катушкам, якорь и контакты.

При появлении питания появляется так называемая магнитная индукция, приводящая к возникновению магнитного поля. От этого возвратная пружина сжимается, приводя в действие бендикс, соединяющий аккумуляторную батарею со стартером.

После замыкания контактов на втягивающую обмотку поступает питание, а напряжение на катушке прекращает вырабатываться. Однако под влиянием удерживающей катушки ток остается внутри. Когда двигатель уже запущен, происходит прекращение питания, и якорь перемещается в свое начальное положение. Контакты размыкаются, а бендикс возвращается в исходное положение.

Основные неисправности

К ним относятся:

• механические повреждения, износ;
• сгорела обмотка;
• повреждение мелких деталей;
• термальные повреждения контактных пластин.

Чаще всего реле выходит из строя из-за сгорания внутренних пластин или обмотки. Вот основные признаки, по которым можно определить состояние втягивающего реле:

• после запуска двигателя стартер все так же быстро вращается, не прекращая свою работу. Определяется это благодаря особенному звуку работы стартера;
• во время поворота ключа зажигание работа стартера не происходит, хотя пред этим замечается характерный щелчок;
• стартер работает после запуска, но работает на малых оборотах, не приводя двигатель в работу.

Стоит отметить, что основная часть производителей выпускает втягивающие реле неразборными. Делается это для того, чтобы продлить срок службы агрегата и уберечь его от механических повреждений. В таких случаях единственной возможностью восстановить работу автомобиля является замена реле на новое. С такой процедурой сможет справиться даже самый неопытный водитель. Единственной проблемой считается покупка нового узла, так как от стоимости зачастую зависит надежность и качество детали.

Если же вам повезло, и втягивающее реле является разборной конструкцией, то он поддается ремонту. При этом вам не нужно тратить деньги на покупку новой детали. Для этого нужно разобрать, демонтировав перед этим.
