Не включается стартер ваз 2114 причины. не крутит (не работает) стартер. основные причины

Не крутит вовсе

Если при включении зажигания якорь не вращается и не срабатывает тяговое реле, проверьте напряжение в АКБ. Для успешного запуска требуется не менее 12 вольт. На стартер у батареи забирается много энергии

Поэтому так важно держать ее в исправном состоянии. Проверить напряжение на АКБ можно несколькими способами

Лучший метод – это мультиметр. При замыкании контактов на устройстве выведется результат. Но если такого прибора нет, а индикатор напряжения на панели отсутствует, можно воспользоваться дедовским методом. Для этого берут 12-вольтовую автомобильную лампочку и пару проводов. Оголенными контактами ее замыкают на клеммах. Если напряжение — 12 вольт, она загорится как следует. Если меньше, будет очень тускло гореть.

Следующая причина, по которой не включается тяговое реле, — это слабо затянутые наконечники проводов (причем как со стороны АКБ, так и со стороны стартера). Возможно, там окислились контакты. Воспользуйтесь специальным очистителем или наждачной бумагой. Специалисты не исключают и обрыв во втягивающей обмотке. Если очистка контактов не помогла и не крутит стартер, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Иные причины невозможности запуска двигателя

Разобраться, почему глохнет мотор, не составит труда. Помимо типовых проблем могут присутствовать неполадки следующего рода:

порван ремень ГРМ;
«стукнул» двигатель;
заклинило вал.

Достаточно частая проблема, особенно на моторах 16-ти клапанных – обрыв ремня ГРМ. В таком случае на ВАЗ 2115 выгибает клапана. Подобные поломки не только приводят к невозможности запустить мотор. Но требуют полной переборки двигателя. Аналогично обстоят дела в случае, если мотор застучал. Если не удается завести автомобиль даже «на горячую» — стоит проверить канал подачи воздуха. Причем запуск не всегда возможен с первого раза.

Существует множество нюансов, связанных с настройкой зажигания и обеспечением нормальной работы мотора. Со всеми тонкостями, нюансами нужно будет внимательно разобраться. Многие проблемы, связанные с невозможностью запустить мотор ВАЗ 2115, связаны с типовыми неисправностями и ремонт занимает минимум времени.

Ваз 2114 долго заводится на холодную. Машинка долго заводится на холодную и когда постоит

Почему плохо заводится ВАЗ 2114 инжектор 8 клапанов

Почему-то кажется, что многих водителей этой модели, заинтересует вопрос, почему плохо заводится ВАЗ 2114 инжектор 8 клапанов. Найти причину такого явления не так-то просто, как может показаться на первый раз. Это связано с определёнными сложностями поиска неисправностей в этой модели, так как инжекторные системы имеют отличия от карбюраторных систем. Алгоритм определения возможных проблем будет выстраиваться по-другому, подстраиваясь под конструктивные особенности машины.

Почему плохо заводится ВАЗ 2114 инжектор 8 клапанов, постараемся рассмотреть в этой работе. В небольшой статье нельзя рассмотреть абсолютно все возможные проблемы, есть такие, которые можно выявить только с помощью диагностического оборудования. Но, всё же постараемся разобрать как можно больше таких ситуаций, чтобы помочь всем владельцам ВАЗ 2114 определиться, что предпринять в подобной ситуации.

Почему может плохо заводиться двигатель?

Искать виновника в такой ситуации можно по нескольким направлениям. Среди них наиболее важными являются такие проблемы:

Неисправности в зажигание автомобиля ВАЗ 2114
Отсутствует давление в топливной рампе 8-кл двигателя ВАЗ
Подсос воздуха во впускной коллектор ВАЗ
Смещены метки ремня ГРМ

Диагностика двигателя по свечам зажигания

Разберем первый вариант, почему ваз 2114 плохо заводится. Для этого выкрутите свечи и посмотрите на их цвет. Если на свечах черный сухой нагар, можно говорить о том, что двигатель долгое время работает на богатой смеси которая закидывает свечи черным нагаром.

Почему появляется черный нагар на свечах инжекторного автомобиля:

Неисправность датчика массового расхода воздуха
Вышел из строя первый датчик кислорода
Неисправен регулятор давления топлива
Неисправность топливных форсунок

Белый нагар на свечах зажигания инжекторного автомобиля появляется из-за бедной смеси, причины появления:

Все тоже самое что и при черном нагаре
Неисправность топливного насоса или забитый топливный фильтр(проверить сеточку и фильтр тонкой очистки)
Подсос воздуха через патрубок ДМРВ, место где крепится регулятор ХХ стыки коллектора.

Проверка искры свечи зажигания

Отсутствие искры на 1 одной свече 8 кл двигателя ваз не повлияет на запуск двигателя, это будет заметно при работе на холостом ходу, троение и прыгающие обороты. Но если неисправен модуль зажигания ваз 2114, то искры пропадает в двух цилиндрах 1-4 или 2-3. Для проверки искры свечи зажигания вынимаем предохранитель бензонасоса, выкручиваем одну свечу или берем запасную, поочередно снимает высоковольтные провода, надеваем на свечу потом кладем это все дело на массу(в данном случае клапанная крышка) и просим друга прокрутить стартером двигатель, так проверяем каждую свечу. Если отсутствует искра на одной свече, скорее всего дефект в ВВ проводах, если в двух или всех свечах можно со с огромной вероятностью сказать что проблема в модуле зажигания или проводке до него.

Не правильно выставлены метки ГРМ на ВАЗ

Еще одной причиной почему не заводится Ваз 2114, может стать несоответствие меток газораспределительного механизма(ГРМ). Причиной несоответствия меток может стать слабая натяжка ремня ГРМ, срезанные зубья, кривые руки механика на СТО.

Расхождение более чем в два зуба будет заметно сказываться на работе двигателя четырнадцатой. При небольшом отклонение двигатель начинает заводится чуть хуже, не держит холостой ход, глохнет при переходе на нейтральную передачу. Если отклонение превышает 4-5 зубцов меняется звук работы двигателя, становится слышно вырывающийся под давлением воздух через не вовремя открытые клапана, тяга заметно пропадает, завести двигатель крайне проблематично.

Для проверки нам понадобится ключ на «10», с помощью него откручиваем три болта крепления кожуха ГРМ.
Далее ставим автомобиль на 5 передачу и толкаем его до тех пор пока метка на шкиве распредвала и задней крышке не совпадут, также провернуть шкив можно ключом на «17»
Снимаем защитную пробку с картера сцепления и смотрим совпадает ли риска на маховике с меткой, если нет то нужно ослабить натяжной ролик и выставить ремень по меткам.

Проверка датчика коленвала ваз 2114

Пожалуй это единственный датчик без которого автомобиль ваз вообще не сможет завестись. Если при прокрутке двигателя стартером при исправном зажигание и топливоподаче, не происходит схватывания, воспламенения топлива значит дело в ДПКВ. Стоимость датчика не превышает 300 рублей, лучше его заменить. Однако есть способ проверки: проверка датчика коленвала видео

Если после проделанных операций определить поломку не удалось, напишите пожалуйста в комментарии Вашу проблему с удовольствием отвечу на Ваш вопрос!

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

силовые контакты реле стартера на стороне стороны контактного диска подгорают;
происходит обрыв удерживающей или втягивающей обмотки;
имеет место деформация возвратной пружины;
возникает короткое замыкание в обмотках;
механические повреждения деталей в устройстве втягивающего реле;

В случае, когда стартер не крутит, вполне возможно:

втягивающее реле работает, но стартер не начинает вращаться;
втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению не оказывают влияния на яркость горения контрольной лампочки.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Возможные причины неполадок со стартером

Условно можно поделить причины поломки на две основные группы, по признакам которых можно диагностировать и выявить нефункционирующее звено во всей цепи.

Первая группа случаев характеризуется тем, что стартер после поворота ключа не крутится, но втягивающее реле срабатывает с характерным щелчком, а индикаторы на панели приборов – моргают. В первую очередь, это свойственно для севшего аккумулятора, если автовладелец забыл на долгое время включенными электроприборы в машине или оставил авто на сильном морозе.

Износ якоря стартера

Проблема также может быть в самих контактах: сильное окисление или недостаточной контакт на клеммах и выводах реле может провоцировать повышенное сопротивление и, как следствие, нехватку энергии для прокручивания электродвигателя. Все перечисленные области регулярно нужно чистить, смазывать и тщательно подтягивать.

Кроме того, есть некоторая вероятность, что внутри втягивающего реле происходит оплавление контактов, ведущее к выраженным потерям напряжения в электромоторе. К более редким причинам можно отнести чрезмерный износ контактных щеток электромотора или короткое замыкание его обмотки – все это решается заменой соответствующих узлов.

Изношенные щетки стартера

Ко второй группе факторов, из-за которых не работает стартер на ВАЗ 2114 (когда даже реле не щелкает, но индикаторы на панели горят), относят такие причины, как:

Обычный выход из строя предохранителя цепи питания, который легко меняется на новый.
Пригорание контактной группы замка зажигания, мешающее замыканию цепи – в такой ситуации можно выявить проблему, соединив любым проводником вывод на втягивающее реле: если стартер начал крутить.
Неполадка в замке.
Замыкание обмотки на реле, проверяемое тем же методом.
Клин якоря, из-за которого он не втягивается магнитным полем и не замыкает электрическую цепь. Для решения проблемы потребуется разобрать и почистить реле.

Износ втулки

Иногда встречаются ситуации, при которых повреждается крышка самого реле – это приводит к потере упора пружиной якоря и, как следствие, к тому, что последний начинает произвольно перемещаться, время от времени замыкая контакты и запуская стартер.

Еще более специфической проблемой того, что не срабатывает стартер на ВАЗ 2114, является, на самом деле, неисправность в его положении: болты, ослабившись, приводят к перекосу устройства и потере его контакта с маховиком. Долгая эксплуатация Лады может привести даже к такому сильному износу шестерни, что у нее крошатся и обламываются зубья, что приводит к полной или частичной потере сцепления с маховиком.

Замена щеток стартера ваз 2114

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

В разряженном АКБ. Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
В сильном окислении контактов. Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
В подгорании контактов внутри втягивающего реле (пятаков). По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
В сильном износе контактных щеток электродвигателя. Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
В коротком замыкании обмоток электродвигателя. Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

при наличии вибрации нужно произвести диагностику фиксации устройства;
причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Неисправности реле стартера

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

При запуске двигателя стартер не отключается сам. Это легко можно определить по достаточно громкому и резкому жужжанию, которое слышно в салоне ВАЗ 2115;
При поворачивании ключа в замке зажигания отчётливо слышен щелчок, но при этом ничего не происходит и стартер не запускается;
При повороте ключа стартер якобы начинает работать, но двигатель при этом не запускается.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

Что делать, если машина не держит обороты?

Если ВАЗ-2114 заводится и глохнет, при этом не держит обороты «на холодную», то явной причиной этому будет точно не аккумулятор. Как показывает практика, обороты мотора при пуске в минусовую температуру теряются из-за неисправной свечи.

Как действовать в данном случае? Сначала нужно вынуть первую свечу и осмотреть ее внешнее состояние. Если она имеет нагар, то такая деталь подлежит лишь полной замене. Комплект новых свеч на четырнадцатую «Ладу» вместе с ключом стоит относительно недорого (до 400 рублей), да и приобрести подобные запчасти можно в любом магазине или на рынке.

Сложней дела обстоят с инжекторным двигателями. Здесь порой приходится перебирать всю топливною систему, в том числе форсунки, предохранители и блок управления. А зачастую бывает так, что свеча попросту обмерзает и в таком состоянии не издает нормальной искры для запуска двигателя.

Поломки в топливной системе

Сразу стоит отметить, что капитальные поломки двигателя рассматривать нет смысла, так как рядовой водитель ни диагностировать, ни починить их не сумеет, поэтому обратить свое внимание следует не те неисправности, которые можно устранить собственноручно или в сжатые сроки. Например, если ВАЗ-2114 не заводится, стоит проверить его топливную систему, и в первую очередь, надо озаботиться следующими аспектами:. Например, если ВАЗ-2114 не заводится, стоит проверить его топливную систему, и в первую очередь, надо озаботиться следующими аспектами:

Например, если ВАЗ-2114 не заводится, стоит проверить его топливную систему, и в первую очередь, надо озаботиться следующими аспектами:

наличие топлива в бензобаке (датчик может ошибаться);
целостность бензопроводов, проходящих по дну автомобиля от бака к двигателю;
исправность фильтра грубой очистки в топливном баке;
исправность фильтра тонкой очистки в бачке снизу, около запаски.

Конструкция и принцип работы

Стартер представляет собой электрическое устройство, служащее для раскручивания коленвала мотора и тем самым — инициации запуска самого двигателя.

Конструктивно он представляет собой электромотор, включающий в себя такие элементы, как:

корпус;
статор (неподвижная обмотка);
ротор, вращающийся на трех втулках — промежуточной и передней, которые расположены в корпусе стартера, и задней, размещенной внутри картера трансмиссии;
бендикс, представляющий собой шестеренку, установленную на задней части вала ротора. Он служит для зацепления с маховиком мотора и передачи ему вращательного движения;
щеточный узел, включающий в себя 4 графитовые щетки, создающие магнитное поле, приводящее ротор стартера во вращение;
втягивающее реле. Кроме типичной для реле функции замыкания/размыкания электрической цепи, выполняет еще одну — передвигает вперед шестерню бендикса и вводит ее в зацепление с маховиком.

При включении зажигания электрический ток поступает через замок на обмотки реле, в результате чего оно срабатывает и, продвигая бендикс вперед, инициирует передачу вращения с него на маховик коленвала, который, раскручиваясь, вызывает запуск ДВС. После того, как контакты реле замкнутся, его питающие обмотки окажутся обесточенными и бендикс под действие возвратной пружины вернется в исходное положение.

Подробная схема стартера ваз 2114, наглядно рассказывающая о его подключении к бортовой сети и принципе действия представлена ниже.

Как проще завестись холодною зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был существенно проще, советуем установить на автомобиль сигнализацию в автозапуском.

Прогрев через каждое определённое время. Расход горючего пострадает, но вероятность завестись в сильный мороз вырастетЕсли температура опустится ниже 20 градусов с минусом, то можно настроить автоматический запуск двигателя через каждые три часа. Это позволит не только садиться зимой в тёплый автомобиль, но и не даст сильно густеть маслу во время сильных ночных морозов, что безусловно благоприятно скажется на состояние мотора в целом.

И еще один вариант схемы 2-х контурного зажигания. Добрый день, у меня ВАЗ-2112 2005 года выпуска, с 16-ти клапанным двигателем. И не так давно на холодную я стал испытывать трудности с её запуском.

При этом он может просто не завестись, а иногда и заводится с трудом. Подскажите в чем может быть дело?

Отсутствие зажигания при повороте ключа

Вторая обширная область поисков проблемы – это электросистема машины, из-за неисправности в одном из узлов которой ВАЗ-2114 не заводится и вообще не реагирует на поворот ключа в замке зажигания. Для начала, стоит на всякий случай проверить работоспособность аккумуляторной батареи под капотом: многие водители, начиная глубокие поиски поломки, забывают о такой банальной причине отсутствия тока.

Внимательно и спокойно надо убедиться и в том, что сам замок зажигания проворачивается плавно, не встречая препятствий и не заклинивая, что в теории могло быть привести к неудачному запуску двигателя

Аккумулятор ваз 2114

Далее, стоит обратить свое внимание на более специфические узлы и агрегаты, по очереди проверяя их исправность:

Проверить по инструкции два реле – стартера и замка зажигания, которые находятся над педалью сцепления. Оценить их работоспособность можно по мануалу к авто, но обычно их просто меняют на заведомо хорошие в целях диагностики.
Неисправный стартер, а точнее, втягивающее реле: при поломке в дороге можно попробовать стукнуть по нему слегка, если оно просто заклинивает. Добравшись до эстакады, надо провернуть его вручную – корпусом подсоединить к нулю на аккумуляторе, а другим контактом – на плюс.
Если стартер активно начал крутить – дело не в нем, если подача тока есть, но он не проворачивает – сломались щетки. Отсутствие реакции укажет на неисправность втягивающего реле, а резкий и неприятный звук – поломку обгонной муфты в стартере.

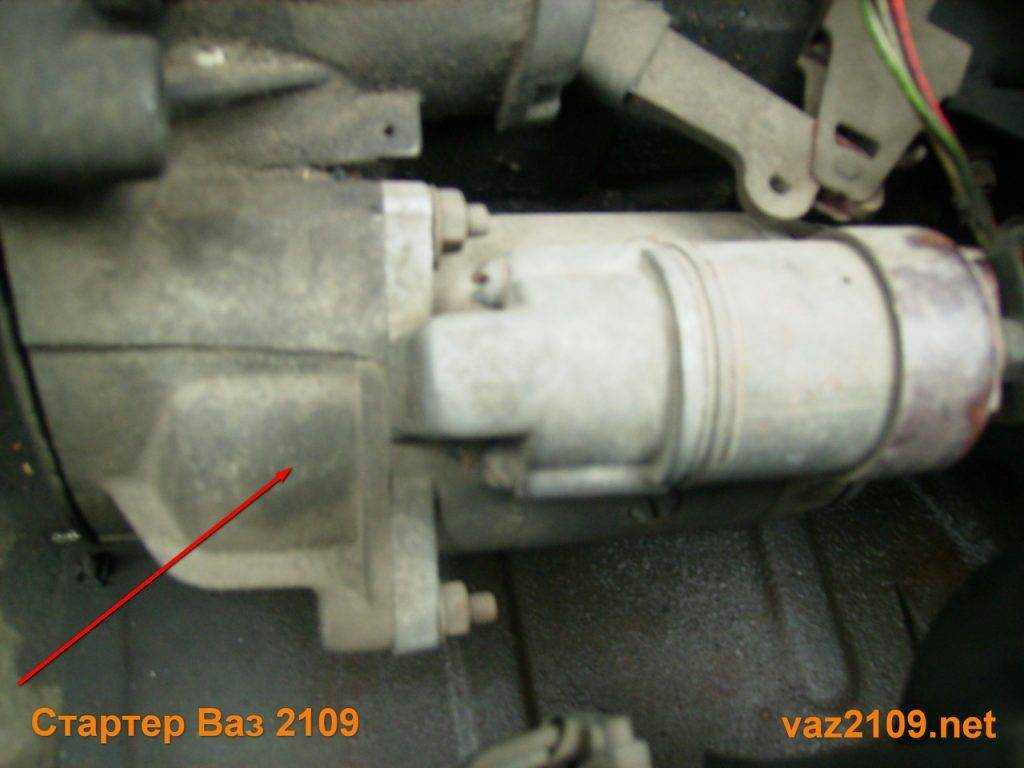

Стартер ваз 2114

При повороте ключа ничего не происходит

На ВАЗ 2114 обычно это свидетельствует о нарушениях на линии замок зажигания – стартер, но одна из причин поломки «для блондинок» – севший аккумулятор, не забывайте о нем (проверяется вольтметром: должно быть не менее 11,8В – и ареометром, если АКБ обслуживаемая: не менее 1,22 в каждой банке).

Идем далее. Причиной такой неисправности может быть поломка личинки замка зажигания, а инжектор здесь ни при чем. Если при повороте ключом возникли новые ощущения (что-то цепляет, поворачивать стало проще или, наоборот, труднее), дело в нем.

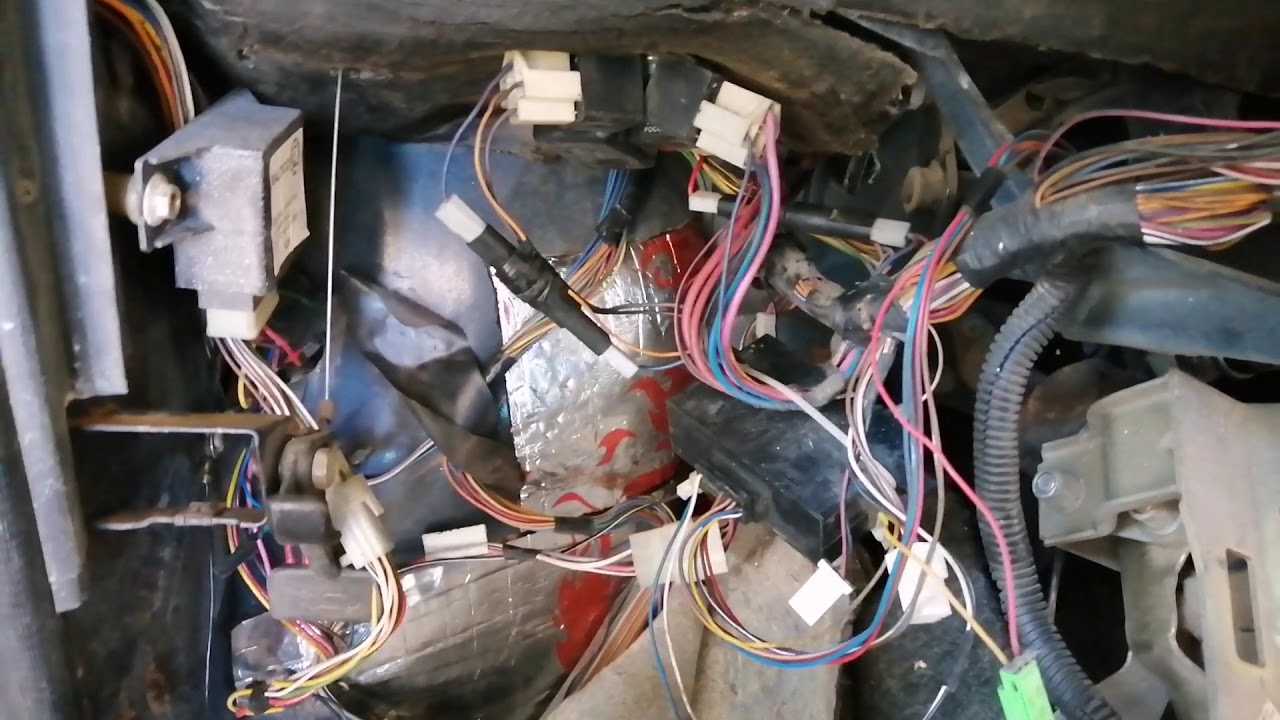

Под панелью, примерно над сцеплением, находятся два реле: разгрузки замка зажигания и стартера. Причина может быть в неисправности одного из них. Проверяются по мануалу хорошим электриком или заменой на заведомо рабочее.

Стартер. Часто причиной может быть подзаклинившее «втягивающее». Если стоите в поле, стоит попробовать ударить по нему чем-то тяжелым вроде большого ключа (без фанатизма) – может помочь. Если машина стоит в гараже, стоит снять стартер и попробовать запустить его напрямую от аккумулятора.

Для этого прижмите корпус к нулевой клемме АКБ, установите провод с «крокодилом» на плюсовую клемму АКБ и поднесите его к плюсу втягивающего. Если стартер сделает попытку ускакать из рук – все нормально (будьте осторожны, без элементарных знаний техники безопасности и помощника проведение данной процедуры не рекомендуется!).

Если реакции нет никакой, проблема во втягивающем. Если реле жужжит, но стартер не крутит – проблема в щетках. Если стартер издает страшный звук, но не крутит, проблема в бендиксе.

Если стартер крутит, поставьте на место аккумулятор и проверьте подачу питания на фишки, которые подсоединяются к стартеру (с помощником, один крутит ключ, второй мерит мультиметром).

Авто-помощь

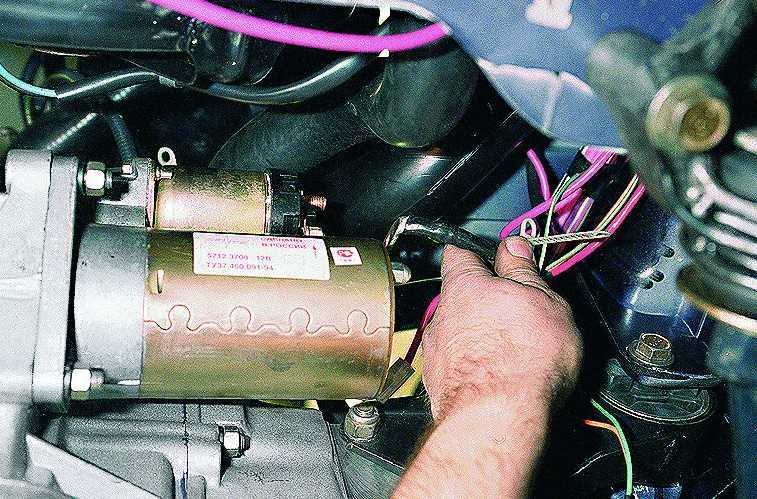

На легковой автомобиль ВАЗ-2115 устанавливается стартер (тип 5712.3708), в который встроен планетарный редуктор, позволяющий увеличивать крутящий момент, передаваемый с вала якоря на приводную шестерню стартера. Его электрическая схема очень простая. Он включается в работу замком зажигания, после замыкания клемм 30 и 50, в результате чего управляющий сигнал поступает через монтажный блок на клемму 50 втягивающего реле и если оно исправно, то замыкание его контактов включит в работу стартер.

Когда водитель, поворачивая ключ зажигания в положение «стартер», не слышит ни единого звука из-под капота своего автомобиля ВАЗ-2115, то в случае крайней необходимости, он может попробовать запустить двигатель, просто замкнув отвёрткой клеммы тягового реле. Но прежде чем это сделать, нужно убедиться, что рычаг переключения передач находится в нейтральном положении, а ручной тормоз включен. Если сам стартер исправен, то двигатель запустится.

Начинать искать неисправность, из-за которой стартер не срабатывает, при попытке запуска двигателя ключом зажигания, нужно с проверки напряжения на клемме 50 тягового реле. Если напряжение в 12 вольт на клемме есть, то проверять придётся тяговое реле и сам стартер. А если напряжения на этой клемме нет, то придётся искать неисправность в замке зажигания или в проводке, идущей от клеммы 50 замка зажигании до клеммы 50 тягового реле, при условии, что аккумуляторная батарея в полном порядке.

При отсутствии напряжения на клемме 50 тягового реле, особое внимание нужно уделить клеммам 5 и 6 разъёма Х8, клеммам 6 и 8 разъёма Х1 и клемме 4 разъёма Х5, так как именно через них напряжение с аккумуляторной батареи через замок зажигания поступает на клемму 50 тягового реле. Проверять состояние этих клемм следует из-за того, что расположение монтажного блока неудачное, так как при засорении водосливного отверстия, во время дождя, он будет находиться в луже воды, а это приводит к коррозии клемм и потери контакта на них

При наличии напряжения на клемме 50 тягового реле, нужно проверить будет ли слышен щелчок его срабатывания в момент поворота ключа зажигания в положение стартер. Если щелчок слышен, значит, с тяговым реле всё в порядке. В этом случае стартер не срабатывает либо из-за подгорания контактов тягового реле, либо из-за износа или зависания щёток коллектора стартера.
