Замена реле стартера на ваз 2114
Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:
- сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
- снять стартер в сборе, устранить проблемный модуль на верстаке.
Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.
Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

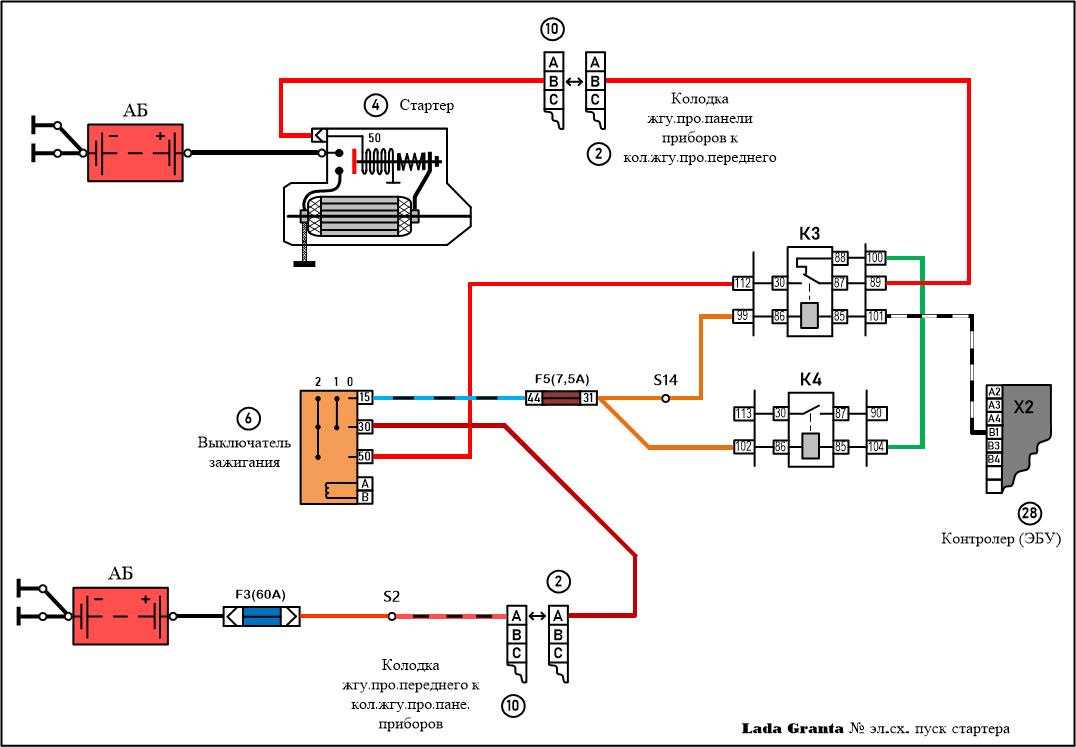

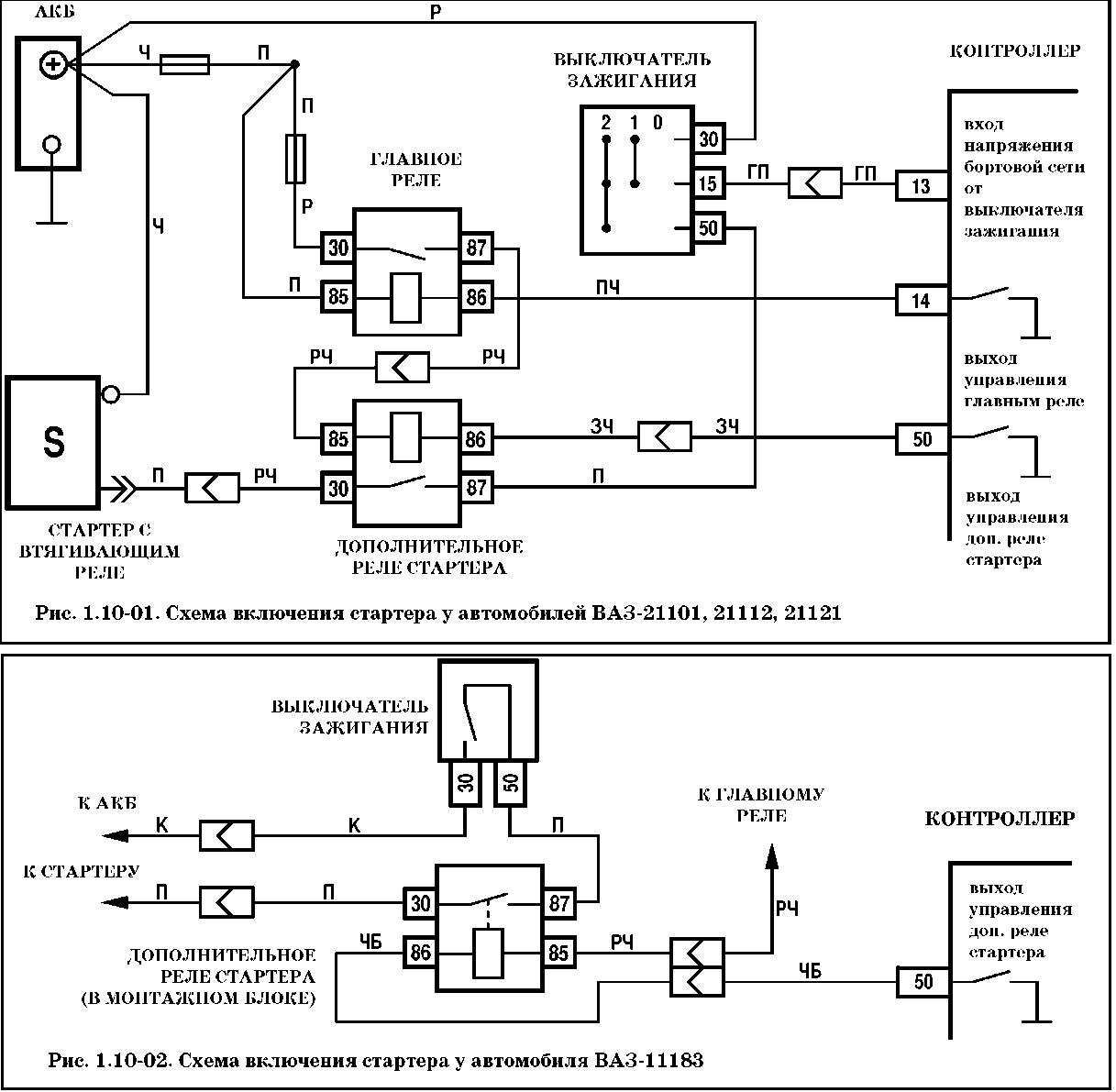

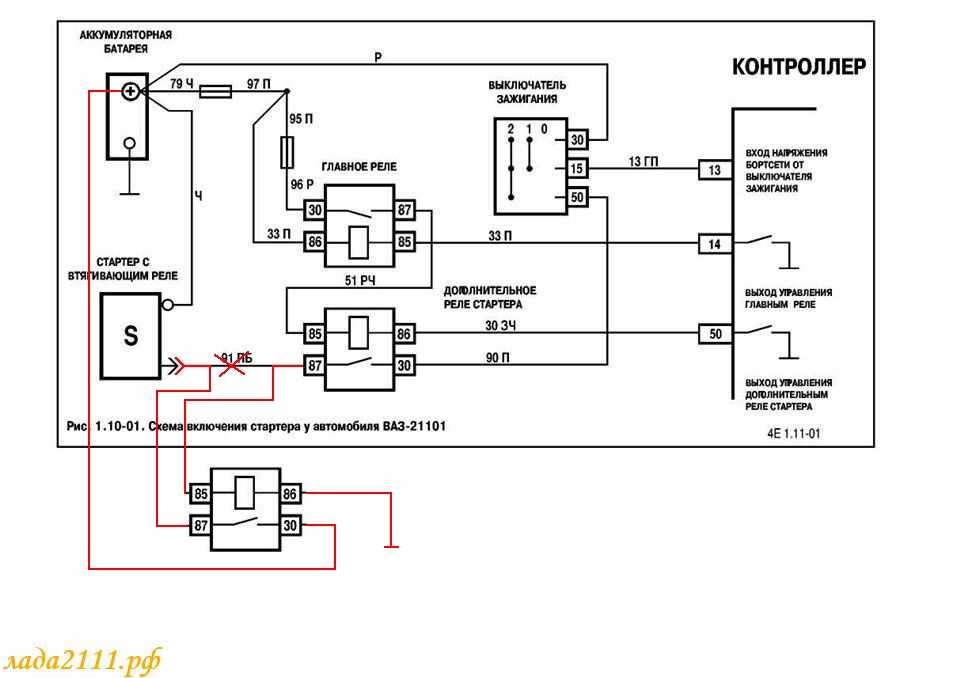

Схема установки реле стартера
Порядок замены реле стартера
- Отключить, удалить аккумуляторную батарею.
- Снять воздушный фильтр.
- Отключить подведенные провода.
- Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.

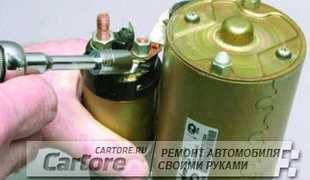

- Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.
Диагностика и ремонт
Проверяем систему
Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.
Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.
В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.
После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.
Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.
Какие поломки могут быть
Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:
- перегорание катушки,
- механические повреждения,
- естественный износ деталей.
В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:
- После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
- При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
- Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.
Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.
Как подключить
Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.
Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.
Ремонт
Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:
- Ваз 2109,
- Ваз 2106,
- Ваз 2110.
Как снять стартер форд фокус: видео,фото
Для снятия стартера Форд Фокус 2 с двигателем 1.6
— насадка-звёздочка; TORX Т-30.
-ключ-трубка на 10 и 13;
-плоская отвёртка; — рожковый ключ на 10 и 17.

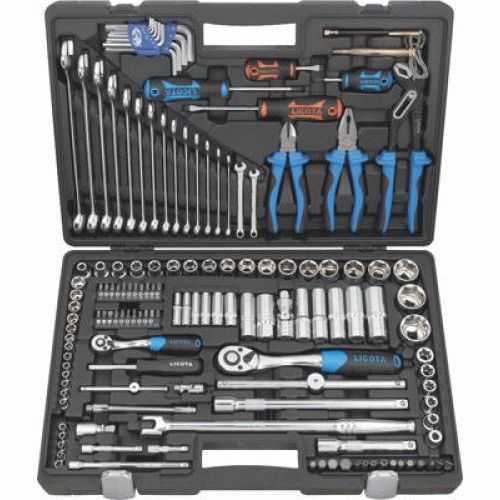

Набор ключей для любых работ авто
Пошаговая инструкция:
- Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.
- Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
- соединяющую фильтр и воздушный коллектор.
- Прокрутив вытаскиваем трубку, которая идёт от фильтра к крышке клапанов (внизу есть защёлка, которая поддерживает эту трубку снизу). Трубка остаётся на корпусе фильтра, отсоединяем только от крышки клапанов.
- Посмотрите, где находятся крепления и аккуратно снимите воздушный фильтр.
- Снять защиту мотора.
- Далее снять щуп.
- Торцовым ключом 8 на 13 откручиваем гайки крепления проводов к втягивающему стартеру.
- После этого мы откручиваем гайки и отсоединяем провода идущие к стартеру (он крепится на трёх болтах). Болты выкручиваются на ощупь, т.к. их не видно.
- Остаётся вытащить стартер.
- Установка происходит в обратной последовательности.
отсоединяем клемму АКБ

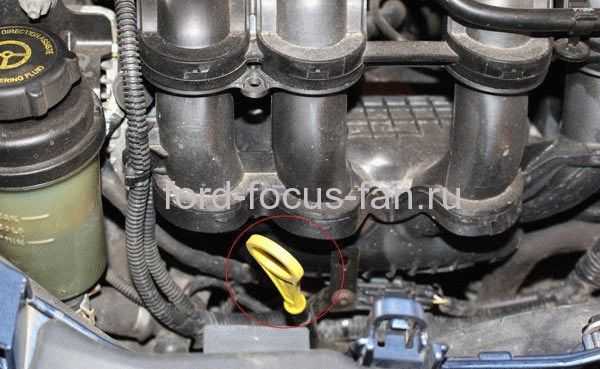

Вытаскиваем щуп открутив болт под звездочку. на=20
Снять защиту ключом под
Снимаем разъём проводки
Сняли разъём, который соединяет старте
Стартер Форд Фокус 1.6
(Видео) по замене стартера на Форд Фокус.
Вывод: На ремонт стартера нужны качественные запчасти. я не давно купил бендикс, который па работал всего месяц, заплатил за бендикс и за работу. И соответственно мне пришлось, купить другой стартер. НА рабкоре за ту сумму которую я потратил на ремонт За 10000.ты бэушный. Делайте выводы прежде чем заняться ремонтом стартера.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Как можно замкнуть стартер напрямую
Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.
Замыкание клемм отверткой, монтировкой или гаечным ключом
Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.
На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.
Возможные последствия
Недостатком данного способа
реанимации стартера является риск спалить катушку зажигания автомобиля. По этой
причине не рекомендуется повторно совершать процедуру — достаточно одного раза.
Если не получилось запустить мотор, значит, проблему нужно искать в другом
месте.
Ещё один неприятный момент: в
точках соединения отвёртки с контактами, независимо от ампеража автомобиля,
образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть,
дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом
минусовую клемму.
Подключение напрямую к аккумулятору
Отрезок медного кабеля, клеммы
типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения
стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст
возможность завести двигатель. Интегрировать самодельное устройство нужно с
силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть
провод.
Дальнейшие действия:
- поставить
машину на нейтралку; - включить
зажигание; - соединить «крокодил»
с плюсовой клеммой аккумулятора.
Самодельная переноска с крокодилом
Если никаких других
неисправностей нет, стартёр должен заработать. После запуска силового агрегата
нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из
соединения, снятый штекер установить на
место
Всё делается просто, но рекомендуется соблюдать осторожность. В
противном случае можно обжечься или замкнуть что-то

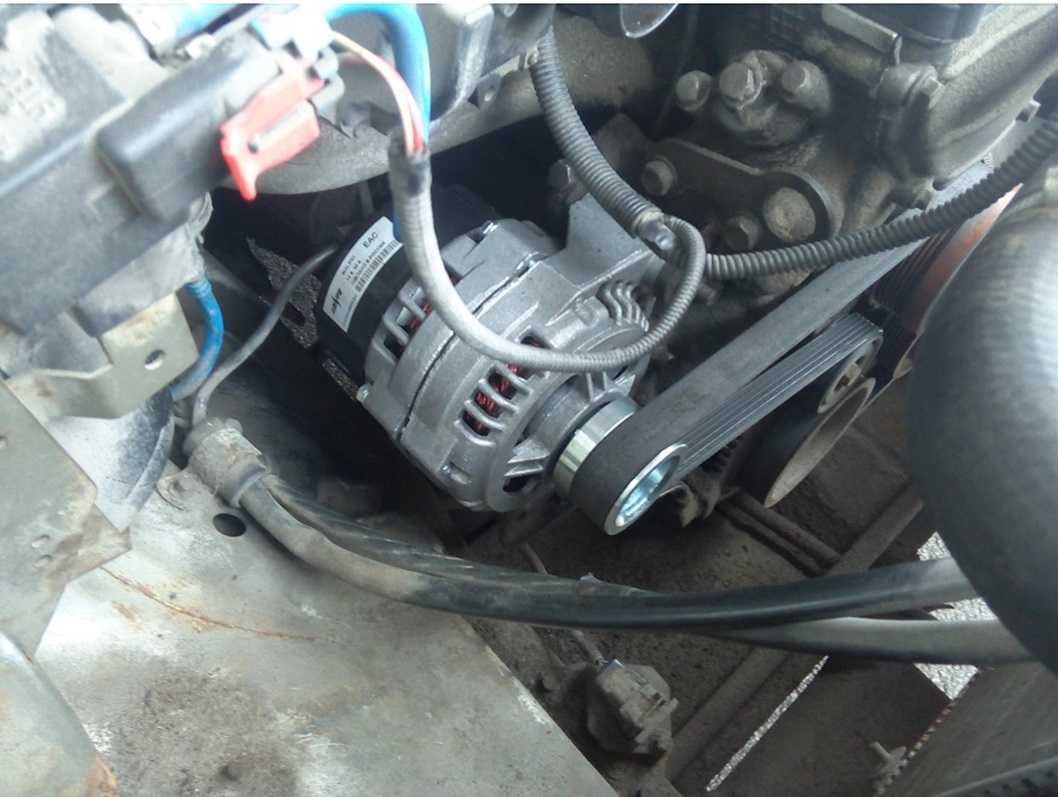

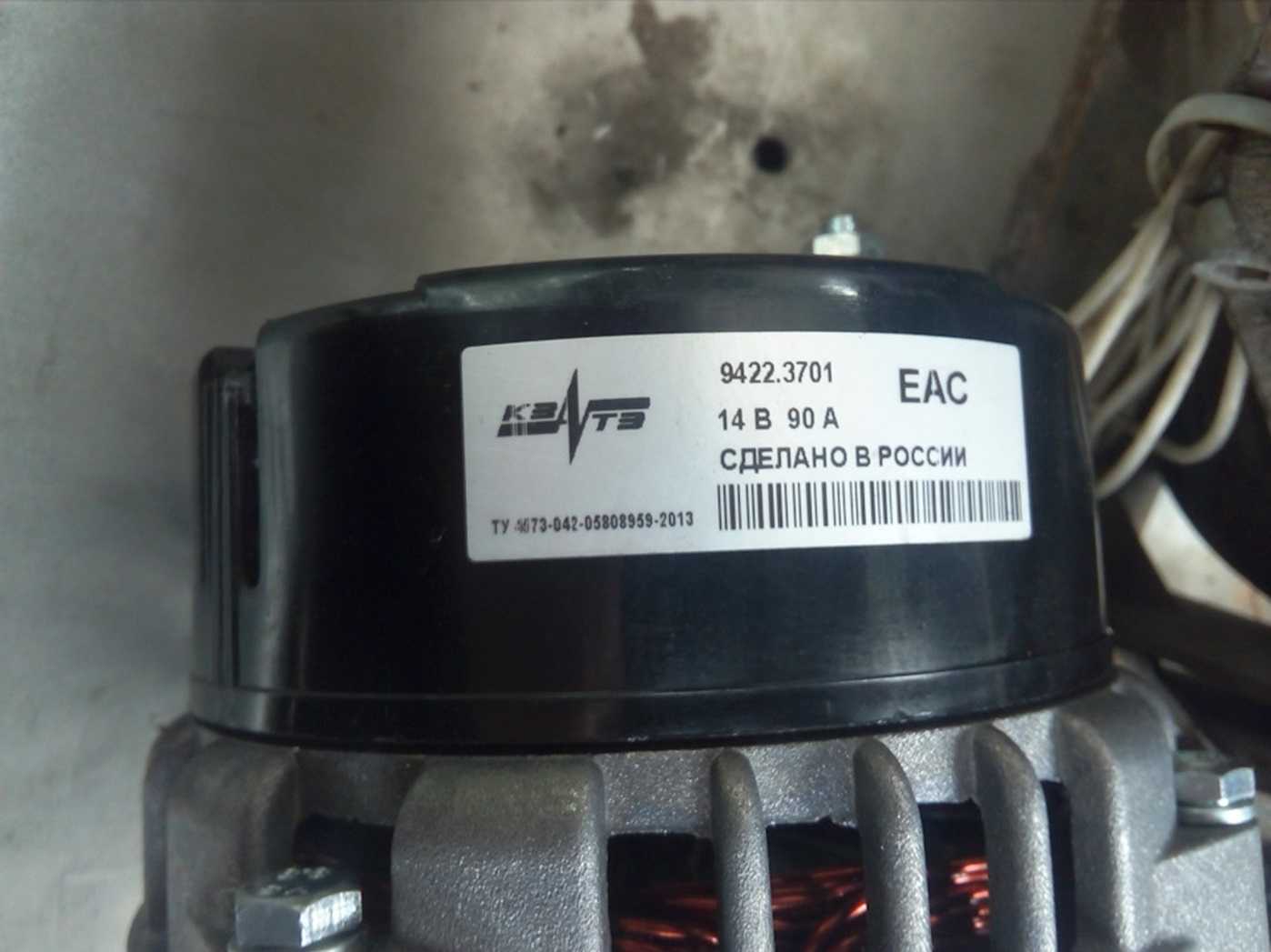

Какой генератор установлен на ГАЗ 3110

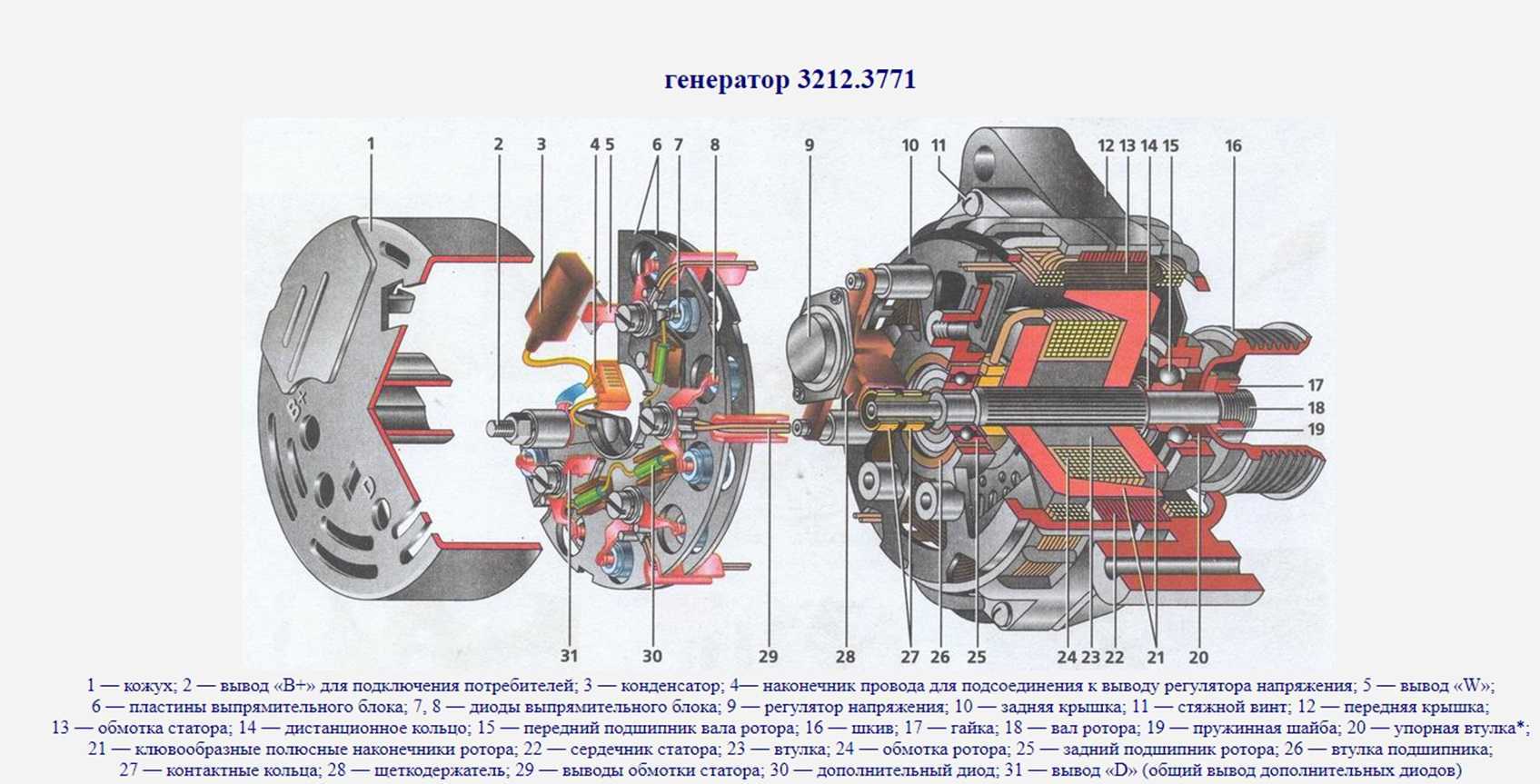

В отличие от других модификаций генераторных установок, в ГАЗ 3110 статор стянут четырьмя винтами по периметру. Вал ротора вращается на подшипниках, в которые заложена смазка.
Передний и задний подшипники запрессованы на вал, при выходе из строя их можно заменить новыми, предварительно демонтировав агрегат со штатного места.

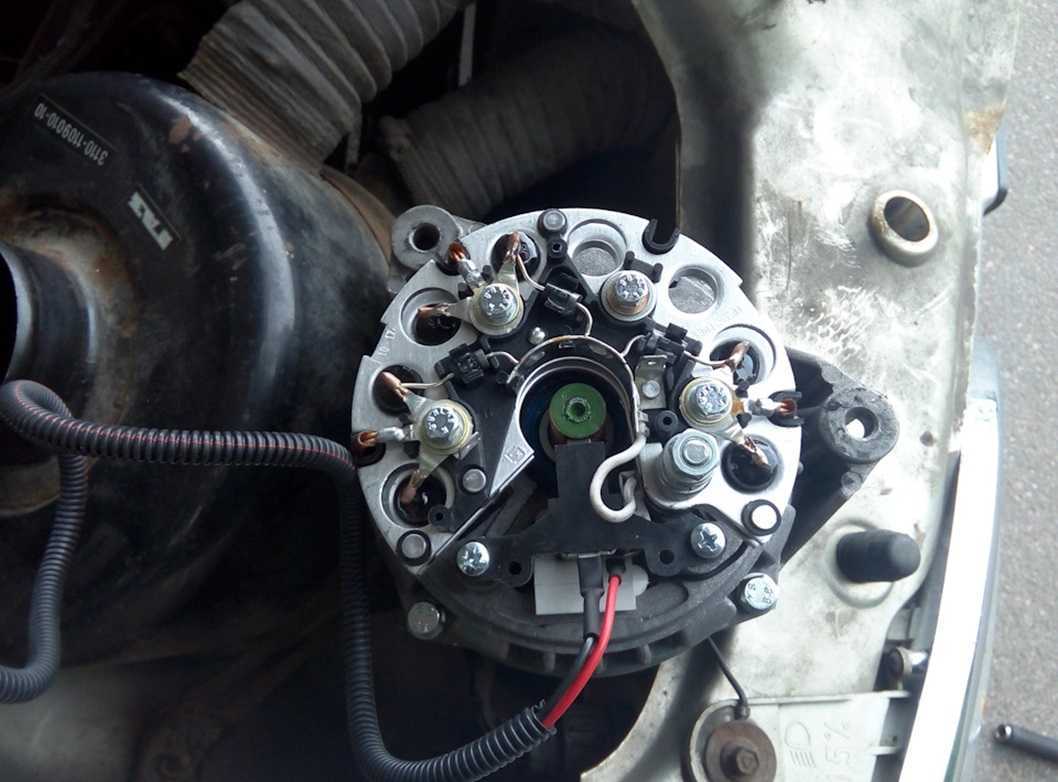

На валу ротора установлена обмотка возбуждения, выпрямительные диоды. Питание подведено посредством двух угольных щеток. С целью предотвращения образования помех между силовыми выходами «+» и «-» установлен конденсатор.
Статор и ротор охлаждаются посредством потока воздуха в ходе движения транспортного средства.
Чтобы снизить потребление тока при работающем силовом агрегате необходимо отключить максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.
Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.
После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.
С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.
Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.
Характерные причины выхода из строя ИП на ГАЗ 3110
- ослабленная фиксация ремня привода;
- загрязнение контактов;
- повреждение выпрямителей;
- износ щеток;
- зависание щеток;
- короткое замыкание;
- обрыв цепи питания;
- не работает регулятор;
- износ подшипника;
- клин шкива;
- поврежден вентилятор.
Признаки неисправности ИП на ГАЗ 3110
- мигает лампа заряда АКБ;
- перезарядка АКБ, ИП не дает зарядку на АКБ;
- недостаточно яркий свет;
- тихий звук клаксона;
- сторонние шумы при работающем ИП.
Как завести Ваз 2109 без стартера
Чем хороши старые карбюраторные машины, так это тем что они могут работать без аккумулятора. Попробуйте снять аккумулятор с современной иномарки и завести её, этого никогда в жизни не получится, придется или искать новый аккумулятор, или подзаряжать старый. С Ваз 2109 в этом плане гораздо проще, завели с толкача и машина легко ездит без аккумулятора. Главное не заглохнуть.Если Вы знаете, что у Вашего Ваз 2109 подсевший или совсем севший аккумулятор, то старайтесь на стоянку ставить машину под уклон. Потом когда придете и она не заведется, её не нужно будет толкать, а можно будет просто пустить накатом и завести. Хотя, Ваз 2109 — машина легкая и на ровной дороге, или немного под горочку её легко можно катить даже одному человеку.Итак,ближе к делу, если Вы поворачиваете ключ зажигания Ваз 2109 и слышите щелканье втягивающего реле, либо вообще никаких звуков, значит аккумулятор сел и машину придется заводить с толкача.Если у Вас есть с собой помощник, то это очень хорошо. Нет помощника, будет тяжелее, но можно справиться и самому. Последовательность действий следующая:1) Включаем зажигание Ваз 2109.
Включаем зажигание Ваз 2109
2) Если машина холодная вытягиваем подсос.
Вытягиваем подсос Ваз 2109
3)Толкаем Ваз 2109, чтобы он катился со скоростью хотя-бы 5 км/ч.4) Выжимаем сцепление

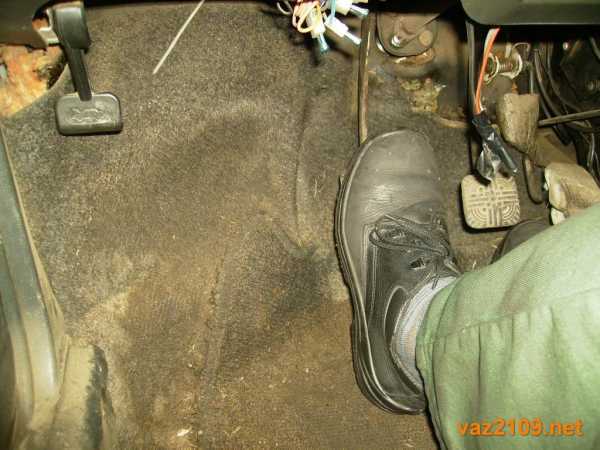

Выжимаем сцепление
5) Включаем третью передачу
Включаем третью передачу
6)Отпускаем сцепление, ловим момент, когда за счет инерции автомобиля провернется коленчатый вал и Ваз 2109 заведется.7)Как только машина завелась, необходимо сразу же выжать сцепление и выключить третью передачу.В принципе Ваз 2109 можно завести включая любую передачу. Но лучше всего все таки с помощью третьей. Также завести Ваз 2109 с неисправным стартером и аккумулятором, либо вообще без них можно с помощью буксировки другим автомобилем. Прицепляем трос, буксирующая Вас машина разгоняет Ваз 2109 и опять таки включаем зажигание и тыкаем третью передачу, машина заведется.Такой способ конечно легче, чем толкать машину, однако не всегда есть вторая машина, которая согласится взять Вас на буксир.На Главную.
Как замкнуть стартер напрямую и можно ли завести машину без стартера
Здравствуйте, уважаемые автолюбители! Многим из нас – автомобилистам, довелось хоть однажды в своей жизни оказаться в ситуации, когда стартер авто упорно отказывался выполнять свое прямое предназначение.
По известному всем закону Мерфи (в простонародье «закон падающего бутерброда»), случаются подобные неприятности в самый неподходящий момент – ехать обязательно, да и время поджимает. В таких случаях не остается ничего иного, как завести машину без стартера либо замкнуть его напрямую, и отправляться в путь.
Перед тем, как замкнуть стартер напрямую – желательна диагностика
Прежде чем приступать к решительным действиям, неплохо было бы попытаться выявить причины выхода стартера из строя, ведь некоторые из них можно самостоятельно устранить на месте.
К самым сложным поломкам стартера относятся:
- неисправность реле стартера
- неисправность втягивающего реле
- износ «бендикса»
- сгоревшая обмотка стартера.
Если вы диагностировали одну из таких сложных поломок, можете сразу начинать подыскивать способ пуска двигателя с нерабочим стартером. Способов этих мало, зато действуют они безотказно.
Суть первого простого и надежного способа завести машину без стартера заключается в том, что несколько, сочувствующих вам соседей по гаражу крепкого телосложения, упираются руками в багажник авто и по команде начинает разгон.
Вы, находясь тем временем за рулем, включаете ключ зажигания и первую передачу. Чем активнее ведут себя толкающие (в смысле скорости разгона), тем быстрее заведется мотор. Этот метод завести машину получил название «с толкача» и является самым популярным среди автолюбителей.
Второй по популярности и эффективности авто-народный метод «оживить» двигатель автомобиля – буксировка. Заключается в том, что ваша машина буксируется другим авто на какое-то расстояние при помощи троса.
Вам при этом нужно проявить максимум осторожности: во-первых, учтите, что когда ваша машина заведется, она обязательно начнет ускоряться. Во-вторых, когда авто перед вами остановиться, не забудьте остановить свою машину. И наконец, не глушите мотор, когда будете выходить из машины, чтобы отцепить трос, иначе всю процедуру придется повторить
И наконец, не глушите мотор, когда будете выходить из машины, чтобы отцепить трос, иначе всю процедуру придется повторить.
Как завести автомобиль без толкача и троса? Просто замкнуть стартер.
Попробовать вернуть авто к жизни можно и без применения грубой физической силы. Чтобы быстро справиться с поставленной задачей, необходимо иметь представление о том, как замкнуть стартер напрямую.
Давайте разбираться, как завести стартер напрямую или, говоря авто-народным языком: как замкнуть стартер отверткой, гаечным ключом, монтировкой или другим подходящим подручным средством.
Стоит сразу оговориться, что отвертка с гаечным ключом помогут лишь в том случае, когда причиной неудовлетворительной работы стартера является неисправность втягивающего реле.
Узнать о ней можно по характерным щелчкам из-под капота при повороте ключа. Звук этот свидетельствует о том, что произошло включение втягивающего реле, однако ведущая шестерня бендикса не может провернуть коленвал двигателя. Вот из этой ситуации не существует другого выхода кроме, как перемкнуть стартер и дать напряжение на обмотки.
Итак, чтобы замкнуть стартер вам понадобится большая отвертка или гаечный ключ с «зевом», соответствующим расстоянию между силовыми клеммами втягивающего реле, которым вам нужно будет попросту замкнуть их.
Но сначала нужно выставить рычаг КПП в нейтральное положение и затянуть до отказа тормоз. Ключ в замке должен быть приведен в соответствующее положение. В этих условиях отвертка (ключ) сработает как втягивающее реле.
Вот такими нехитрыми способами можно привести в действие машину, недолго ломая голову над вопросом: как замкнуть стартер.
Единственный момент в этой технологии – заводя стартер напрямую на контактной системе зажигания, проследите за тем, чтобы не вышла из строя катушка.
Ведь если на бесконтактных система зажигания коммутатор следит за подачей напряжения на катушку, то на классических контактных системах такой защиты нет.
На контактных системах удобнее выполнять такие действия с ассистентом – один ставит ключ в положение зажигания, второй – замыкает контакт. Удачи вам при запуске стартера напрямую.
