Установка системы зажигания

Для размеренной, экономной работы мотора огромное значение имеет верная установка системы зажигания.

Для полного сгарения топлива искровой разряд в свече зажигания должен быть раньше верхней мёртвой точки поршня цилиндра, так как нужно время для сгорания топлива.

Угол поворота коленвала от момента возникновения искрового разряда до верхней мёртвой точки называется углом опережения зажигания.

Установка системы зажигания

Для пуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мёртвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблёра на автомобилях ВАЗ и снятия привода трамблёра на автомобилях ГАЗ, ЗИЛ, АЗЛК и др.

При установки систему зажигания есть два способа.

Первый способ установки зажигания

Первый способ подходит ко всем двигателям с контактной или бесконтактной системой зажигания.

Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или не тугой пробкой из бумаги или другого материала.

После этого проворачивается двигатель заводной рукояткой, а при её отсутствии поднятым ведущим колесом при включенной передаче. Повышение давления в цилиндре под пальцем или выбивание пробки означает движение поршня вверх при такте сжатия.

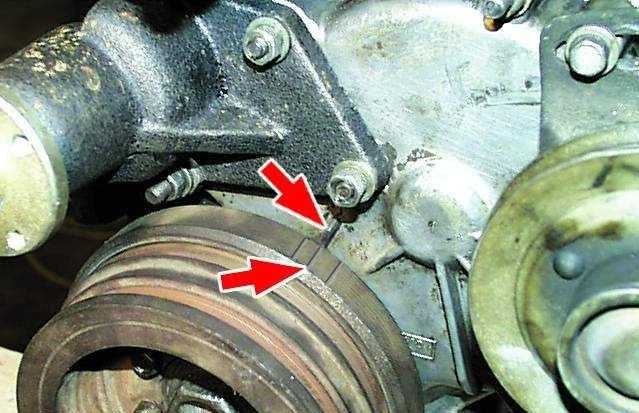

После определения такта сжатия надо совместить метки верхней мёртвой точки. Расположение меток индивидуально для каждого двигателя. Для двигателей ВАЗ, ГАЗ-402 мети располагаются на шкиве коленвала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 расположены на маховике и кожухе моховика.

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ.

После установки верхней мёртвой точки надо установить трамблёр таким образом, что бы бегунок был направлен на вывод первого цилиндра крышки трамблёра. При установке системы зажигания ГАЗ, УЗМИ с бесконтактным трамблёром, надо совместить метку на якоре трамблёра со стрелкой на статоре.

Если все действия выполнены правильно и нет неисправности других систем, двигатель должен завестись.

Второй способ установки зажигания

Для четырёх цилиндровых двигателей можно не определять такт сжатия для первого цилиндра, но при этом надо учитывать, что при установке меток верхней мёртвой точки такт сжатия может быть в первом или четвёртом цилиндре.

При установке трамблёра в этом случае, сначала устанавливаются метки верхней мёртвой точки, как описано в первом случае и так же как в первом случае устанавливается на место трамблёр.

Если при попытке пуска двигателя он не заведётся, то надо развернуть провода на крышке трамблёра. Для этого надо поменять местами провода первого цилиндра с четверым цилиндром и соответственно поменять местами провода второго и третьего цилиндра.

Регулировка зажигания

После пуска двигателя надо отрегулировать угол опережения зажигания. Существует два способа регулировки, при помощи стробоскопа и на слух при движении.

При регулировке зажигания при помощи стробоскопа контролируется момент возникновение искрового разряда и совмещение меток верхней мёртвой точки цилиндра. Установка момента зажигания стробоскопом является точной, но рассчитано на эталонный двигатель и качественный бензин. Поэтому, как показала практика, лучше устанавливать момент зажигания на слух при движении автомобиля.

Для установки на слух на прямом ровном участке дороги при скорости 40 км/час. производится резкое нажатие на педаль газа.

Обычно в этом случае говорят Стук поршневых пальцев, но на самом деле это стук юбки поршня о стенки цилиндра при движении поршня вверх когда произошло сгорание топлива и давление на дно поршня избыточное.

Если стук отсутствует зажигание позднее, при продолжительном стуке раннее. Эта регулировка рекомендуется после каждой дозаправки, ввиду несоответствия фактического октанового числа заявленному.

sis26.ru

Установка зажигания газель 402 двигатель видео

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)Трамблер на ЗМЗ 402Установка распределителя зажигания на двигатель ЗМЗ 402 “на коленке” установка трамблера с приводомправильная установка трамблера с приводом на автомобиль УАЗ.

Разгон газели до 100 после установки бесконтактной системы зажигания с датчиком ХоллаУстановка бесконтактной системы зажигания с датчиком Холла. Результатом доволен. В конце видео – ссылка…ГАЗЕЛЬ Замена шестерни распредвала 4216, 402Подробный видео-урок по замене шестерни ГРМ на газели бизнес без снятия поддона мотор 4216, УМЗ.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

Водитель поворачивает ключ в замке.
Ток от аккумулятора поступает в стартер.
Начинается вращение коленвала.
Включается трамблер.
Ток попадает на катушку.
Через коммутатор проходит в распределитель.
Последнее устройство распределяет ток по свечам.

Похожая статья Выставляем метки ГРМ Приора двигатель 16 клапанов ВАЗ 21126

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

силовой агрегат не заводится сразу;
нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
увеличение расхода горючего;
темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

свечи сереют или белеют;
двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

Поворачивают распределитель против часовой стрелки.
Будьте готовы к тому, что обороты мотора возрастут.
Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Замена и установка цепи ГРМ двигателя ЗМЗ 406 своими руками

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Установка зажигания на 402 двигателе

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения

Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок.

В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

При снятом датчике-распределителе производится настройка следующим образом:

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

свечи зажигания на змз 402 и умз 421 — DRIVE2

После статьи про доработанные клапана, владельцы змз 402 и умз 421, попросили сказать какие расходники я поставляю для этих двигателей. По мере возможности и времени я постараюсь написать о качественных свечах, проводах зажигания, воздушных и масляных фильтрах.

Свечи зажигания змз 402. Производитель BoschКогда я поставляю на сервисы или людям расходные материалы, они должны отвечать только одному критерию «вынул из коробочки, поставил и поехал». Мне не хочется, как это бывало с «нашими» свечами, доставать их из коробочки и у каждой проверять зазор. Или еще круче заниматься его изменением. У немцев все четко. Есть свечи для змз 402 под 76 бензин, и есть свечи для змз 402 под 92 бензин. Заказываешь нужный артикул и никаких шаманств и танцев с бубном. Данные свечи производятся на индийском заводе. Улыбнулся, когда в каталоге увидел основное применение свечей. Двигатели Форд 70-73 годов выпуска. Видимо разговоры о дальней родственной крови этих двигателей, не беспочвенны. Неплохо показали себя свечи Beru. А вот к «бюджетному» сегменту свечей NGK у меня уже давно и небезосновательно есть вопросы по качеству.

свеча Bosch для змз 402 и умз 421

Установка и ресурсРесурс данных свечей при нормальном бензине я оцениваю в 10-15 тыс км. То есть, где то одна замена, на две замены масла. При нормально настроенном карбюраторе и зажигании. Если стоит родное зажигание, то свечи живут чуть дольше. Если уже установлена система с ВАЗовским коммутатором, то чуть меньше. Поскольку энергия искры значительно выше, центральный электрод свечи «выбивается» быстрее. Как следствие уходит рабочий зазор.

Краткая история автомобиля

Волга была мечтой каждой советской семьи, но рядовой житель не мог ее себе позволить. Этот автомобиль стал следующим поколением марки ГАЗ-21. Много разработок и опытных образцов было сделано с 1960 по 1967 год.

Рассматривались варианты многих моторов, в том числе и двигатель V-8 для газ 24, но, в конце концов, осталось лишь два варианта: рядный четырехцилиндровый с V = 2,5 л и 4-МКПП и 5,5 с 3-АКПП. Дизайн кузова был произведен на основании американской школы и автомобиль стал похож на своих американских собратов, таких как: Plimouthe Volare, Dodge Dart, Chevrolet Nova.

Так выглядит коробка передач для Волги газ 24

Со временем, эта модель получила широкое распространение в таксопарках, медицинских учреждениях, милиция, ну, а знаменитой «Черной Волгой» пользовались чиновники и правоохранительные службы.

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

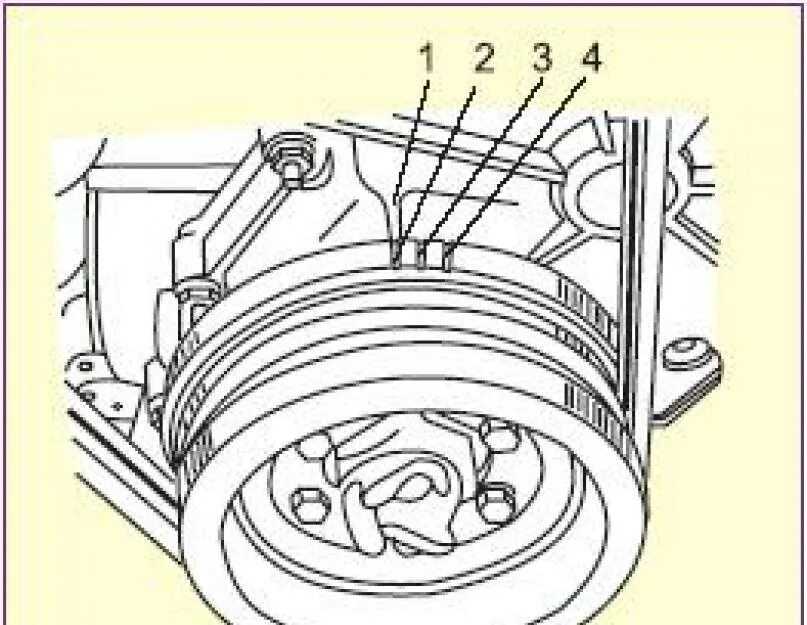

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Конструкция и устройство 3M3-402

Семейство моторов ЗМЗ-402 построено на базе унифицированного 4-цилиндрового рядного блока. Двигатель оснащен системой принудительного жидкостного охлаждения, в контуре предусмотрен термостат.

Для подготовки топливной смеси использован карбюратор с падающим потоком, инжекторные модификации не вышли из стадии опытных образцов.

В 80-е гг. для машин ГАЗ-3102 собирали 105-сильную версию с форкамерно-факельным зажиганием. Моторы отличались головкой блока с дополнительным клапаном и форкамерой и имели сниженный расход топлива.

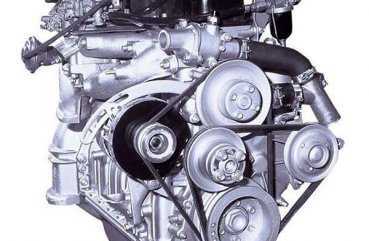

Мотор 3M3-402.

Блок цилиндров

Блок изготовлен по технологии литья (под давлением или в кокиль) из алюминиевого сплава с высокой механической прочностью.

Применены чугунные сменные гильзы, метод крепления деталей зависит от способа литья блока. Рубашка охлаждения открытого типа, для фиксации головки в верхней части отливки предусмотрены бобышки.

Головка блока цилиндров

Алюминиевая 8-клапанная головка является общей для всех цилиндров и имеет полусферические камеры сгорания. Отливка проходит цикл термической обработки для повышения прочности.

Седла клапанов изготовлены из специального чугуна, направляющие выполнены из металлокерамического композитного материала. Головка крепится к блоку на шпильках, между деталями расположена прокладка толщиной 1,5 мм (в зажатом состоянии).

Алюминиевая головка блока цилиндров.

Кривошипно-шатунный механизм

Стальной коленчатый вал имеет 5 опор, крышки подшипников выполнены из чугуна и обрабатываются совместно с блоком. Алюминиевые поршни с плоским днищем имеют прямоугольные канавки для 2 компрессионных и 1 маслосъемного кольца.

На концах коленчатого вала установлены шестерня привода газораспределительного механизма и маховик, обеспечивающий равномерную работу мотора.

Система смазки двигателя

Двигатель имеет принудительную систему смазки с шестеренным насосом, имеющим привод от коленчатого вала. Запас масла находится в поддоне, в контуре предусмотрен фильтр для отделения грязи и продуктов износа.

При падении напора ниже допустимого предела включается контрольная лампа красного цвета, расположенная в приборной панели. Предусмотрен сотовый радиатор с краном для принудительного отключения, обеспечивающий охлаждение масла.

Система зажигания

Мотор оборудован электронным зажиганием с коммутатором и катушкой, питание подается от аккумуляторной батареи. Порядок работы цилиндров 1-2-4-3, свечи ввернуты в головку блока. На боковине картера находится распределитель с вакуумным корректором угла опережения, имеющий привод от коленчатого вала.

Двухконтурное зажигание ЗМЗ 402.

Система зажигания ГАЗ-3110 с двигателем ЗМЗ-402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Распределитель зажигания с встроенным датчиком Холла выдает импульсы напряжения, которые коммутатор преобразует в импульсы тока в первичной обмотке катушки зажигания.

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295. Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1. Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения. Омметр должен показать сопротивление 0,48–0,72 Ом. Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки. Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей. Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания. Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине. Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины. При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0. В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение). В противном случае коммутатор 3 неисправен и подлежит замене.

Последовательность действий при регулировочных работах

Сначала 402 двигатель необходимо охладить, затем нужно отсоединить шланги, трубопроводы и трос педали. Далее демонтируется фильтр воздухоочистителя и клапанные крышки.

Лучше начать с первого цилиндра. Нужно повернуть коленчатый вал и установить поршень в положение верхней мертвой точки. Чтобы проверить точность операции нужно совместить метки ременной передачи на коленчатом валу с метками блока двигателя.

Зазоры клапанов регулируются последовательно. Сначала регулируются первый, второй, четвертый и шестой клапаны. Затем коленчатый вал поворачивается на 360° по часовой стрелке.

Потом регулируются 3-й, 5-й, 7-й и 8-й клапаны. Удерживая отверткой рабочий винт, нужно ослабить гайку и установить его в требуемое положение. Щуп с необходимой толщиной должен вставляться в зазор с небольшим усилием. Таким же образом измеряется зазор других клапанов.

При каждом повороте коленчатого вала поршень следующего цилиндра должен быть правильно установлен в ВМТ. Нужно повернуть коленчатый вал на пол-оборота после регулировки первого цилиндра, чтобы убедиться, что поршень второго цилиндра находится в ВМТ. Для этого необходимо вставить щуп диаметром 3 мм в отверстие свечи зажигания или использовать отвертку. Поршень должен остановиться. По мере подъема поршня щуп будет выдвигаться.

Порядок монтажных работ по обратной сборке 402 двигателя

По завершении “прощупывания” клапанов 402 двигателя порядок обратной сборки силового агрегата следующий:

установка свечей зажигания;
выставление зажигания;
закрепление клапанных крышек;
закручивание болтов (с моментом минимум 0,5 Нм, максимум – 0,8 Нм);
установка воздушного фильтра;
подсоединение троса и шланга педали газа.

Регулировка зажигания ЗМЗ 402

Чтобы правильно отрегулировать порядок зажигания на 402 двигателе, необходимо не только установить угол опережения, но и правильно выставить положение метки.

Если автовладелец не понимает устройство двигателя и не разбирается в его механизмах, лучше доверить работу опытному механику в сервисном центре.

Сопоставление меток

Перед следующими манипуляциями следует вынуть свечу зажигания из первого цилиндра и закрыть отверстие тканью. После этого необходимо вращать коленчатый вал до тех пор, пока тряпка не выдавится под давлением воздуха в цилиндре.

Чтобы правильно совместить метки и скорректировать установку зажигания двигателя, нужно:

Выровнять первый цилиндр по верхней мертвой точке.

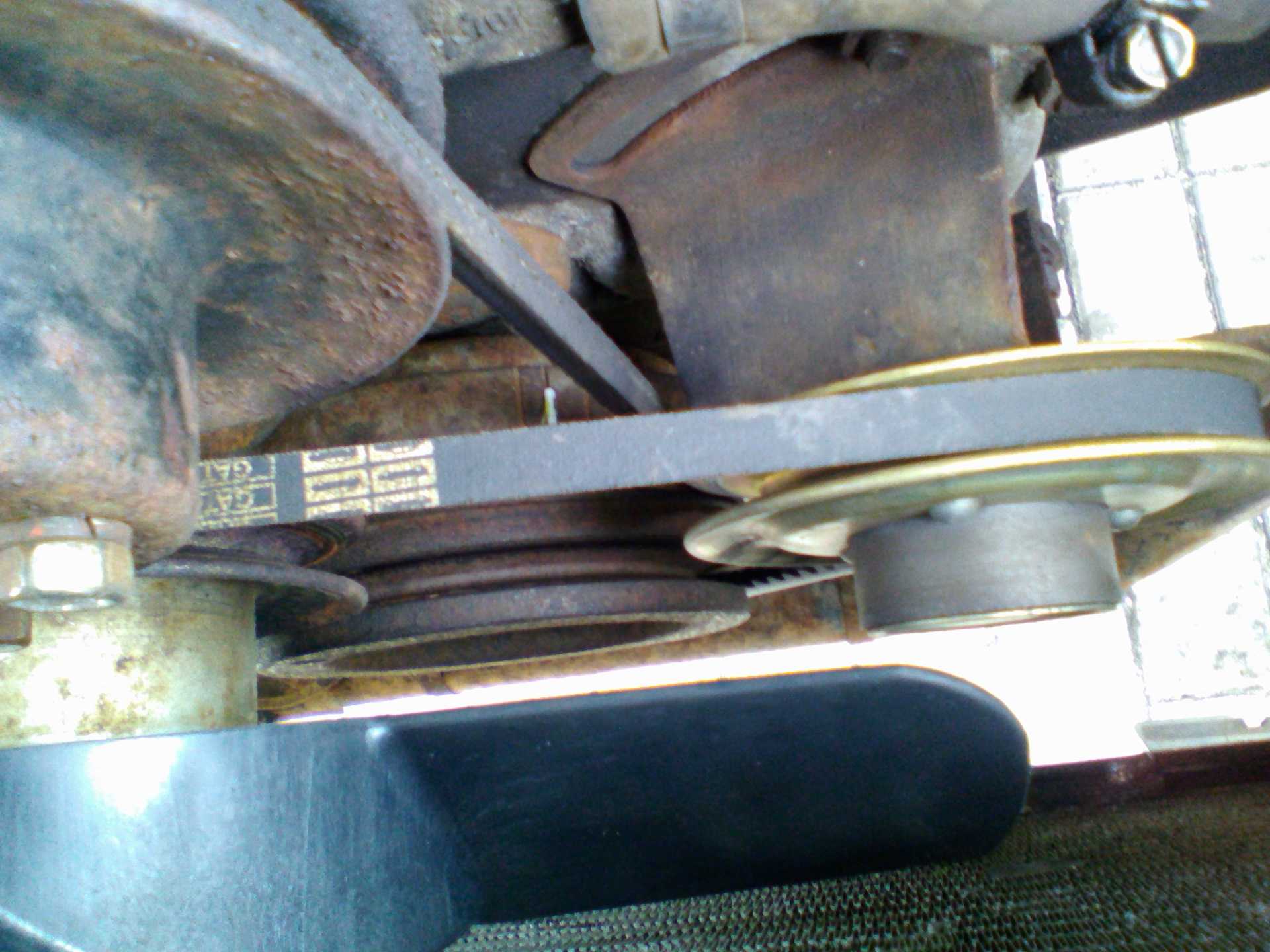

Повернуть коленчатый вал так, чтобы метка его шкива совместилась с меткой головки блока цилиндров.

Эти действия также помогут в поиске завершающего такта сжатия или верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Последовательность действий для регулировки угла опережения зажигания 402 двигателя:

Ослабить болт октан-компенсатора на трамблере.
Совместить угол опережения зажигания двигателя с центром шкалы.
Слегка ослабить винт, крепящий пластины компенсатора уровня октанового числа.

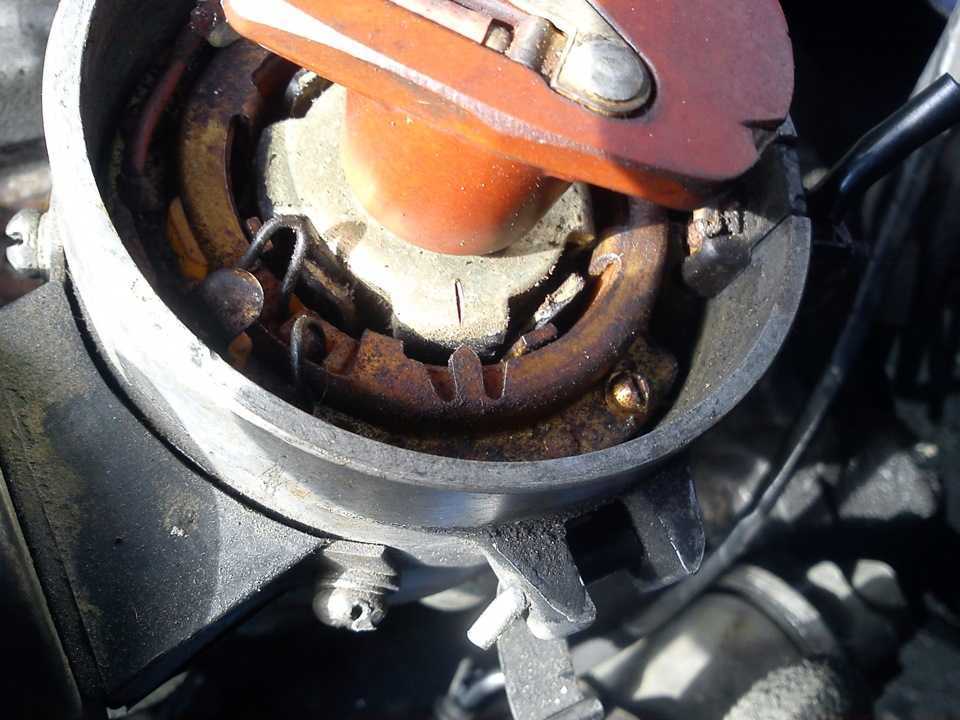

Повернуть распределитель так, чтобы красная метка на головке ротора находилась напротив метки статора.

На последок нужно одной рукой придержать распределитель двигателя, а другой – затянуть все винты. На этом мероприятие по выставлению зажигания считается оконченным.

Проверить правильность выбора момента зажигания можно быстрым нажатием педали на скорости 50–60 км/ч. В этот момент создается детонация. Если она прекратится в течении трех секунд, то момент зажигания установлен верно.

Установка момента зажигания на газ 24 метки для установки видео

Наконец то нашел время и поставил бесконтактное электронное зажигание на Старушку. Все делал по инструкции OGSStudio.Накануне купил коммутатор от девятки, 2-х выводную катушку от Оки, датчик Холла, свечи Бриск, модулятор и площадку под датчик Холла заказал через Авито чтобы самому не мудохаться.

Силиконовые провода у меня были от Оки, как раз 2 остались от комплекта, когда на дедушкиной Оке провода меняли. Датчик Холла пришлось менять так как на некоторых нету дырок под нестандартную установку, короче надо искать датчик с 4-мя дырками ))).

Отрегулировал момент зажигания мультимером, который одолжил у Андрея после вчерашних покатушек. Завел с полдрочка, но допустил ошибку – заглушил чтобы выкатить мот из гаража, забыл включить зажигание и все, залил свечи. На помощь пришел Олег, который привез мне зарадник, с толкача мы завели старушку.

Теперь тьфу-тьфу мотор работает ровно. Надеюсь что успею собрать до фестиваля “Полный газ”, хочу выпендриться и поехать туда на старушке.

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)

Описание краткое по установке привода трамблёра в двигатель змз402, и его последовательность, а также метки на грм шестернях.

Подскажите как правильно установить привод трамблера. Установил 1 цилиндр в ВМТ такт сжатия, совместил метки на шкиве и крышке. Устанавливаю привод параллельно блоку Евгений . Ставлю распределитель, бегунок направлен на 180 град. противоположно 1 цилиндру на крышке распределителя. В чём косяк, или я где-то не вкурил?

Алина да вроде все так. .вери трамблер теперь

Юлия Где-то не вкурил. Сделай самое простое без запарок – приподними распределитель и разверни бегунок на 180, помогает в 99%.

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, “чихает” и “кашляет”, дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода – износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем.

Особенно это заметно при бесконтактной системе зажигания. Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя.

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия – отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно.

При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты. Теперь ключом s=10 мм отворачиваем болт крепления датчика-распределителя к приводу. Поворачивая из стороны в сторону, вынимаем датчик-распределитель. Ключом s=13 мм отворачиваем две гайки крепления привода к блоку цилиндров.

Раскачивая привод, вынимаем его из блока цилиндров. Прорезь в приводе под датчик-распределитель несколько смещена, поэтому, чтобы не ошибиться с установкой, сначала вставляем в привод датчик-распределитель и находим примерное положение бегунка, направленного на контакт провода первого цилиндра.

Привод при этом гайками не закрепляем, так как если при совмещенных метках октан-корректор сильно отклоняется от центрального положения, то это означает, что вы ошиблись с совмещением шестерни на приводе и на распределительном вале. В этом случае снова немного вынимаем привод из блока, поворачиваем вал плоской отверткой в нужную сторону и снова вставляем в блок. Убедившись в правильной установке по меткам на датчике, закрепляем привод и сам датчик-распределитель. Надеваем на место крышку и пробуем завести двигатель. После прогрева до рабочей температуры выставляем зажигание по стробоскопу и проверяем работу двигателя на различных режимах, совершив пробную поездку.

Александр алешин, материал подготовлен при содействии ооо “сигнал-сервис” Тамара .
