Расшифровка и исправление ошибок df080, df119, p0010 a, df624, df025 на renault megane 2

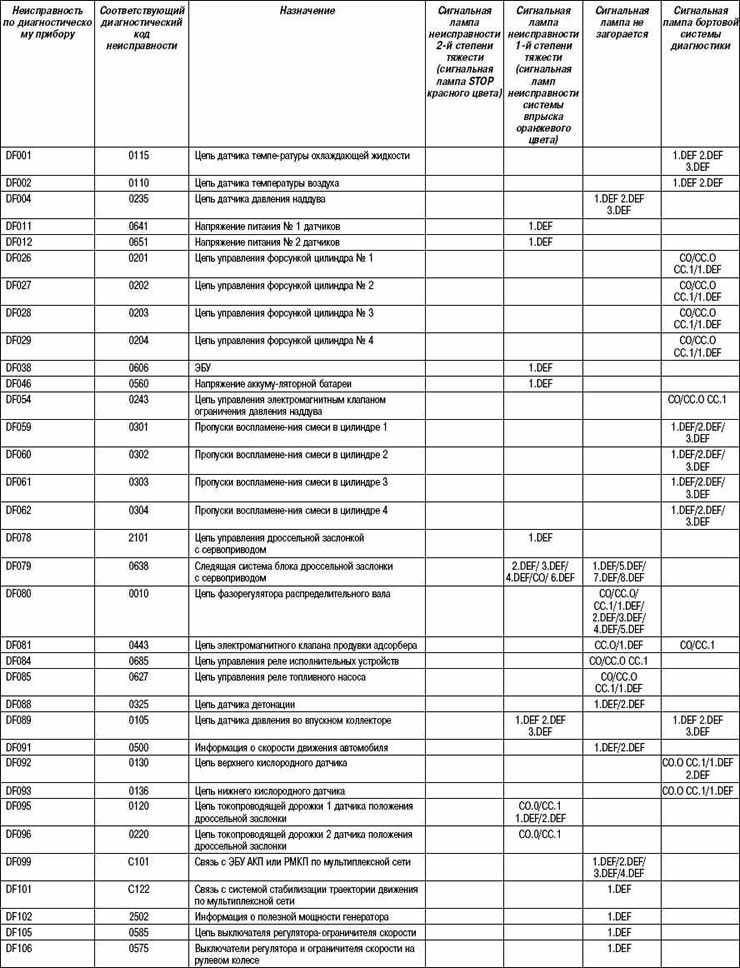

При самодиагностике на дисплей могут быть выведены четырехзначные коды ошибок. Их расшифровка:

P3500 Цепь системы электронной противоугонной блокировки запуска двигателя P3501 Ошибка связи с климатом P3502 Ошибка связи с BVA (круиз) P3503 Ошибка связи с ABS P3504 Цепь датчика давления хладагента P3505 Ошибка топливной системы P3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу P3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу P3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 P3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 P3511 Цепь управления реле исполнительных устройств замкнута на массу P3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat P3517 Цепь сигнальной лампы бортовой системы диагностики P3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat P3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу P3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана P3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости P3522 Цепь регулирования холостого хода замкнута на +bat P3523 Цепь электронной педали обрыв P3524 Цепь электронной педали замыкание На +12 Вольт P3525 Цепь электронной педали замыкание на массу P3526 Цепь электронной педали неисправность P3527 Цепь управления климат обрыв P3528 Цепь управления климат замыкание На +12 Вольт P3529 Цепь управления климат замыкание на массу P3530 Цепь управления климат неисправность 3500 Цепь системы электронной противоугонной блокировки запуска двигателя 3501 Ошибка связи с климатом 3502 Ошибка связи с BVA (круиз) 3503 Ошибка связи с ABS 3504 Цепь датчика давления хладагента 3505 Ошибка топливной системы 3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу 3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу 3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 3511 Цепь управления реле исполнительных устройств замкнута на массу 3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat 3517 Цепь сигнальной лампы бортовой системы диагностики 3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat 3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу 3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана 3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости 3522 Цепь регулирования холостого хода замкнута на +bat 3523 Цепь электронной педали обрыв 3524 Цепь электронной педали замыкание На +12 Вольт 3525 Цепь электронной педали замыкание на массу 3526 Цепь электронной педали неисправность 3527 Цепь управления климат обрыв 3528 Цепь управления климат замыкание На +12 Вольт 3529 Цепь управления климат замыкание на массу 3530 Цепь управления климат неисправность

Для выхода из режима самотестирования следует нажать штырь-кнопку на приборном щитке.

Датчики педали газа и дроссельной заслонки

Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.

А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.

Заключение

Как и в любой другой современный двигатель, 16 клапанный мотор Рено К4М 1.6 литра работает при помощи электронного блока управления (ЭБУ), который получает информацию с датчиков. Выход из стоя любого из них приводит к тому, что двигатель перестает работать или его работа ухудшается – падает тяга, появляется перегрев или расход топлива.

Иногда может показаться, что электроника просто добавляет проблем, но это не так, она позволяет выявить неисправности на ранней стадии, диагностировать их при помощи сканера и не доводить дела до серьезных поломок, требующих капитального ремонта.

В автомобиле Рено Логан используется два варианта двигателей, которые отличаются лишь объемом двигателя 1,4 и 1,6 литра. Оба двигателя оснащены инжектором и являются довольно надежными и неприхотливыми. Как известно для работы электронного впрыска топлива (инжектора) применяется множество различных датчиков, которые отвечаю за работу всего ДВС.

У каждого двигателя имеется своя рабочая температура, которая должна поддерживаться. Для определения температуры охлаждающей жидкости используется специальный датчик, о котором кстати наша сегодняшняя статья.

В данной статье рассказывается о датчике температуры охлаждающей жидкости на автомобиле Рено Логан, а именно о его назначении (функциях), расположении, признаках неисправности, способах замены и многом другом.

Разъем для диагностики у renault duster

Бортовую электронику у Рено Дастер 2.0 л бензин 2022 или другого года выпуска нужно периодически проверять, чтобы все узлы автомобиля работали исправно. Через диагностический разъем можно подключить внешние устройства, которые смогут считать коды ошибок.

На заметку!

Колодка разъема в форме трапеции располагается в правой части передней панели, в перчаточном ящике. Ее закрывает пластмассовая заглушка с фиксирующей клипсой. Она откидывается влево, оставаясь на пластиковой петле.

Зная основные коды ошибок, можно вовремя понять, имеются ли какие-либо проблемы в автомобиле. Бортовая электроника автомобиля настроена для удобной проверки.

Тестирование приборами

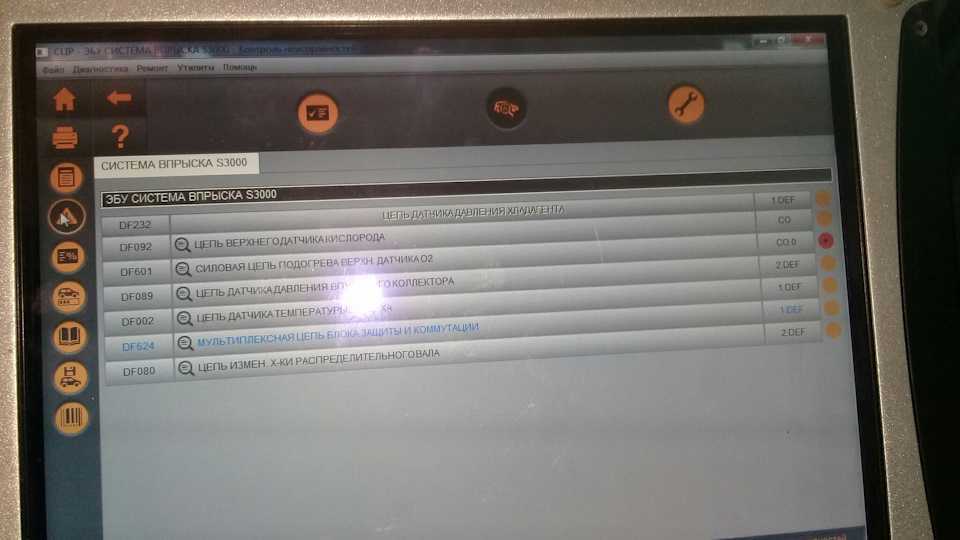

Для наиболее полноценного представления о работоспособности и неисправностях систем Renault Megane следует использовать специальный прибор. Устройства могут быть как цифровые, так и аналоговые. Система тестирования должна поддерживать диагностический протокол стандарта OBD 2.

Сам же автопроизводитель рекомендует для этого только одно устройство: прибор CLIP. Прибор может быть подключен к ноутбуку или любому мобильному устройству, при наличии в последнем соответствующего обеспечения. Для диагностики существуют специальные программы.

Для тестирования прибором следует выполнить следующую последовательность действий:

• Вставить в считывающее устройство чип-карту.
• В течение пяти секунд держать нажатой кнопку пуска двигателя.
• Подключить посредством разъема тестирующий прибор и выполнить необходимые операции в соответствии с инструкцией.

Некоторые модели Renault Megane перед началом проведения процедуры диагностики требую введения индивидуального идентификационного номера машины. Это можно произвести вручную, а совершенные сканеры номер определяют самостоятельно. При этом отображается информация о послепродажном обслуживании автомобиля, типе двигателя и коробки передач.

После устранения неисправностей обнуление бортового процессора производится посредством того же сканирующего устройства.

Почему ошибки появляются при высокой влажности на улице

Предупредительный индикатор может загореться или моргать после запуска машины в сырую погоду. Причиной неисправности является конденсат, попадающий в штекеры и нарушающий контакт или изменяющий сопротивление цепи. По мере прогревания моторного отсека или салона влага испаряется и проблема исчезает, но владельцу необходимо найти колодку с поврежденным или бракованным уплотнителем (в противном случае контакты начнут покрываться слоем окислов, что вызовет отказ электроники автомобиля).

Некоторые владельцы после осенних выездов на бездорожье отмечают включение индикатора Check Engine и нарушение режима работы силовой установки. Причиной является некорректное формирование искры в одном или нескольких цилиндрах (при тестировании обнаруживаются ошибки вида P0301, P0302, P0303 или P0304, позволяющие найти неисправную свечу или залитую водой катушку).

Диагностика авто

Если вы решили заняться расшифровкой кодов шибок вашего Рено, будь то Логан, Меган или даже Премиум, то вам потребуется для начала произвести диагностику. Есть несколько способов ее проведения:

Рассмотрим процесс диагностики Рено на примере адаптера ELM327.

1. Для начала найдите диагностический разъем OBD, который находится в вещевой ящике авто с правой стороны.
2. Затем вставьте приобретенный адаптер в разъем для диагностики и положите рядом свое мобильное устройство. К слову, можно использовать не только телефон, но и планшетный компьютер. Заранее скачайте и установите на него необходимое программное обеспечение. В зависимости от модели телефона, название программ может отличаться между собой. На практике же большинство отечественных автолюбителей производят диагностику своих Рено при помощи программы Torque. Ее без проблем можно найти и скачать в Интернете.
3. Поверните ключ в замке зажигания и заведите свой автомобиль.
4. Затем включите на своем телефоне функцию Bluetooth и запустите программное обеспечение, которое вы решили использовать для диагностики.
5. Подождите несколько минут, пока ваш телефон начнет синхронизироваться с адаптером, который вы вставили в разъем для диагностики. Когда утилита соединиться с ELM327, на экране телефона будут показаны параметры мотора вашего авто в рабочем состоянии.
6. Чтобы понять, почему на приборной панели авто загорается лампочка Check Engine, зайдите в соответствующий раздел в окне программы. Тогда утилита начнет считывать комбинации неисправностей с памяти бортового компьютера. Если ПО зафиксировало хотя бы одну поломку, на экране мобильного телефона высветиться комбинация букв и цифр с расшифровкой. Только расшифровав код, вы сможете произвести замену не рабочего компонента.

Свечи зажигания на Дастер 1.6 и 2.0 л

Renault 7700500155

Оригинальные свечи 7700500155, которые идут на все Renault Duster, производятся компанией Champion. У производителя эта же запчасть имеет номер RC87YCL, цена – 200 руб. Так же, эти свечи можно встретить в продаже под номером OE033/T10 (замена номера производителем). Имеет один боковой электрод. Сопротивление – от 3 до 7.5 кОм. Также очень распространена модель оригинальной свечи зажигания с двумя боковыми электродами Renault 7700500168, цена – 170 руб. Данная модель, согласно официальному каталогу, с завода устанавливается на 8-ми клапанные двигатели Рено Меган и Логан. Ее иногда устанавливают официальные дилеры при проведении ТО на Дастерах. Как показывает опыт некоторых владельцев автомобиля Duster, при установке свечей с 2-мя боковыми электродами может наблюдаться незначительное уменьшение вибрации двигателя на холостой работе двигателя. В целом же, существенной разницы между двумя моделями оригинальных свечей не наблюдается.

В дилерских центрах при проведении тех обслуживания также часто устанавливают оригинальные свечи зажигания под артикулом 224018651R, цена — 130 руб. Данная запчасть производится в России, г. Энельс. В коробке с оригиналом находятся свечи от Bosch (на российском заводе Сhampion не производится), номер 0242235666. Цена — 90 руб. Судя по отзывам владельцев Рено Дастер, данные свечи хуже оригинальных 7700500155, так как при их установке наблюдается ухудшение динамических показателей автомобиля.

Размеры оригинальной свечи для Рено Дастер 7700500155

Калильное число в номенклатуре Champion отличается значением от других известных производителей. Калильное число 8.7 на свечах Сhampion равно 7 на свечах от NGK, 22 на Denso и 5 на Bosch.

При замене свечей зажигания на Duster стоит обратить внимание на наиболее популярные аналоги среди водителей:

• K20PR-U, Denso (Япония). Цена — 90 руб. Модель имеет U-образный паз в боковом электроде, благодаря чему искра становится мощнее, и обеспечивается лучшее сгорание смеси. Данная модель свечи также имеет массу позитивных отзывов;
• Z 193, BERU (Германия). Цена — 130 руб. Большинство отзывов – позитивные. Данная модель прекрасно отхаживает свой срок службы, и даже при замене в большинства водителей выглядят еще работоспособными;
• RFN 58LZ, EYQUEM (Франция). Цена – 180 руб. Качественная запчасть, имеющая много позитивных отзывов. Из плюсов – при установке наблюдается уменьшение шумности работы двигателя на холостых.

Denso K20PR-U

BERU Z 193

EYQUEM RFN 58LZ

Также, на Renault Duster можно установить иридиевые свечи. Наиболее популярная модель — Denso IK20, цена — 460 руб. Имеют множество позитивных отзывов. Согласно наблюдению водителей, при установке данных свечей наблюдается реальный прирост динамических показателей двигателя. Даже при длительной эксплуатации зазор практически не меняется, а сопротивление не меняет своих показателей. Имеют более длительный срок службы, чем стандартные (никелевые), по крайней мере в 1.5 – 2 раза.
