Топливная система ваз-2110: устройство, возможные поломки, ремонт

ВАЗ 2110 Неисправности системы впрыска топлива

На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.

Диагностика системы впрыска с помощью кодов диагностики описана в разд. 9 «Электрооборудование», в подразделе «Система управления двигателем». Снятие, установка и ремонт элементов подсистемы питания описаны в разд. 4 «Двигатель».

При работе с системой впрыска обязательно придерживайтесь следующих правил:

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ Аккумуляторную батарею отсоединяйте только при выключенном зажигании.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом: – не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Подавляющее большинство неисправностей системы впрыска топлива вызывается отказом следующих датчиков:

– датчик положения коленчатого вала (синхронизации) – полный отказ системы впрыска, двигатель не пускается;

– датчик массового расхода воздуха – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

– датчик положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– датчик температуры охлаждающей жидкости – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

– датчик детонации – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

– кислородный датчик («лямбда-зонд») – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

– датчик скорости – невозможность самообучения системы для подстройки под стиль вождения конкретного водителя. Возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон).

Регулировка пускового устройства

Полуавтоматическое пусковое устройство снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка «подсос»).

Основа устройства – плоская спиральная биметаллическая пружина.

При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении.

После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства.

Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом.

По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку.

Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

Схема полуавтоматического пускового устройства

Проверяем правильность установки биметаллической пружины (метки на корпусе пускового устройства, корпусе биметаллической пружины и корпусе жидкостной камеры должны совпадать).

При несовпадении меток ослабляем болт крепления корпуса жидкостной камеры и, при необходимости, три винта крепления корпуса биметаллической пружины.

Совмещаем метки, после чего затягиваем болт и винты.

При пуске холодного двигателя (при температуре ниже +5°С) воздушная заслонка должна быть полностью закрыта, после начала работы двигателя – приоткрыта на пусковой зазор «А», равный 2,5±0,2 мм. После его прогрева до 75-80°С — полностью открыта.

Если зазор «А» отличается от указанного, отрегулируйте его вращением винта 10 (смотрим схему) после снятия стопора.

После окончания регулировки установите стопор на место.

Если при полностью прогретом двигателе заслонка частично прикрыта, замените пусковое устройство целиком.

Если это не так, отрегулируйте пусковой зазор «В» (схема вверху) у дроссельной заслонки первой камеры.

Регулировку производим на снятом карбюраторе (см. Разборка карбюратора со снятием его с двигателя).

Закрываем дроссельную заслонку первой камеры и отверткой поворачиваем винт 14 рычага упора 13 против часовой стрелки. При этом его упор должен встать на наименьшую по радиусу ступень кулачка 9.

Ослабляем гайку винта 14 и, поворачивая его, регулируем зазор «В», который должен быть в пределах 1,1±0,05 мм.

Затягиваем гайку винта 14 и, установив на место карбюратор, проверяем частоту вращения коленчатого вала после пуска двигателя, как это описано выше.

Двигатель ВАЗ 2110 8 клапанов, устройство инжекторного мотора “десятки”, схема питания

Двигатель ВАЗ 2110 8 клапанов стал первым силовым агрегатом который появился на “десятке”. Сначала это был карбюраторный мотор, который мало отличатся от 08 двигателя, о котором мы сегодня поговорим, а затем освоили производство ВАЗ 2110 с 8-клапанным инжекторным двигателем. Устройство которого так же рассмотрим.

Всего за время выпуска “десятки” под капотом этого автомобиля побывало три 8-клапанных двигателя. Это карбюраторный объемом 1.5 литра, инжектор того же объема и 8-клапанный инжектор, но объемом уже 1.6 литра. Это модели двигателей 2110, 2111 и 21114 соответственно. Основное различие между моторами 1.5 и 1.6 литра, это увеличенный ход поршня с 71 до 75.6 мм, за счет чего и произошло возрастание объема. При этом диаметр цилиндров остался прежним 82 мм. Увеличилась высота блока цилиндров и конфигурация коленчатого вала.

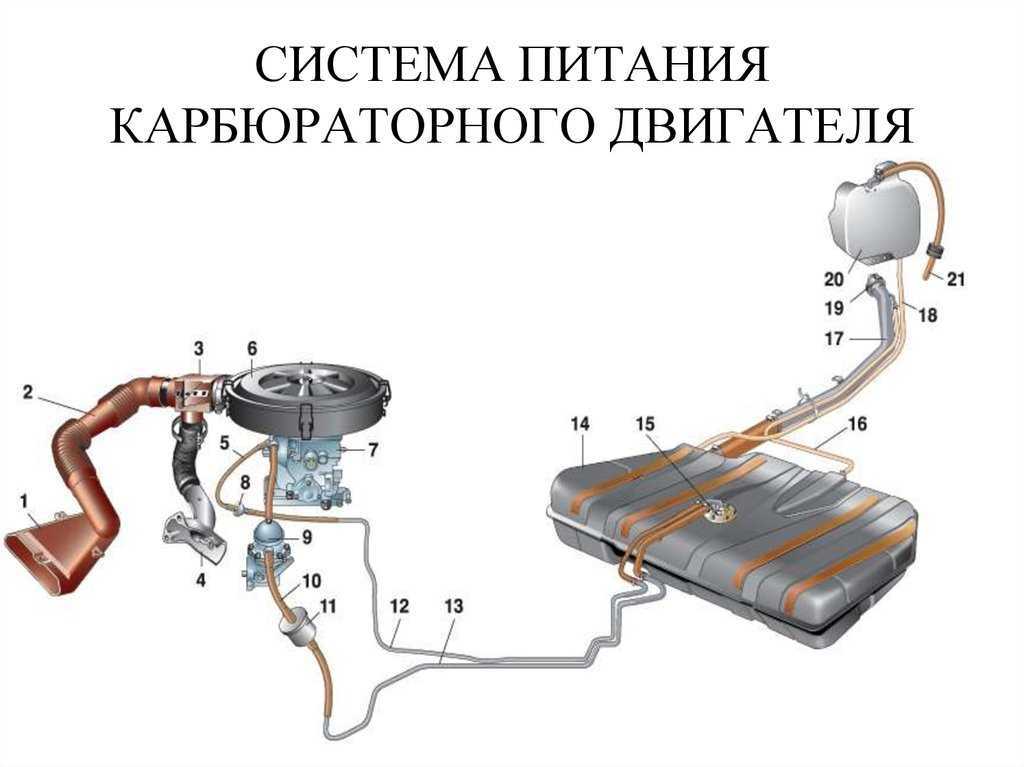

Для начало подробно рассмотрим устройство двигателя ВАЗ-2110 с карбюраторной системой питания, что бы потом четко понимать отличия инжекторной версии двигателя ВАЗ 2110 8 клапанов, от карбюраторной

Итак, внимание на картинку, чуть ниже

От 08 двигателя агрегат “десятки” отличался только наличием оригинального распределительного вала. В остальном же, практически такая же схема, как и на “восьмерке”, те же узлы и детали. Для удобство все на данной картинке пронумеровано.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Принцип работы топливного фильтра

В зависимости от марки автомобиля конструкция топливного фильтра может отличаться. Но основной принцип действия и схема работы у всех моделей одинакова.

Принцип работы топливного фильтра: 1 — фильтрующий элемент для инжекторных авто, 2 — его корпус.

Бензиновый фильтр располагается в топливо проводе и выглядит как металлическая или пластиковая колба с двумя выводами. К которым присоединены магистральные трубопроводы. Внутри корпуса располагается фильтрующий элемент, который выполняется как правило из специальной бумаги.

Работает устройство таким образом:

1. Топливо движется по магистрали и через входящий патрубок попадает в корпус;
2. Во время прохождения топлива через недра узла, на нем задерживаются механические примеси (грязь, песок, ржавчина и др.). Фракция очистки зависит от типа применяемой модели.
3. Очищенный бензин выходит из колбы через выходящий патрубок и движется к мотору.

Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

• Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор ➤ Рабочий объем – 1499 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 71 мм ➤ Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.9 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 14 секунд ➤ Максимальная скорость – 167 километров в час ➤ Средний расход топлива – 7,2 литра • Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор ➤ Рабочий объем – 1596 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 75.6 мм ➤ Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.6 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 13.5 секунд ➤ Максимальная скорость – 170 километров в час ➤ Средний расход топлива – 7,6 литра

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения. Если не греет печка смотреть здесь, а про замену клапанов здесь.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой. Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора. Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам». Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Техническое обслуживание

Техническое обслуживание мотора проводится каждые 10-12 тыс. км пробега. Карта-схема имеется у официальных представителей завода изготовителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра. Многие автолюбители задают вопрос, — какое лучше моторное масло заливать в силовой агрегат ВАЗ 2110 8 клапанов? Наилучшим вариантом остаётся полусинтетическое моторное масло отечественного или иностранного производства с маркировкой 10W-30 или 10W-40.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности). Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

5.1.2 Сбрасывание давления в топливной системе

Сбрасывание давления в топливной системе Перед тем, как приступить к работе, ознакомьтесь с мерами предосторожности, приведёнными в разделе Общие сведения и меры безопасности. После выполнения описанной ниже процедуры Вы лишь снимете избыточное давление в топливной системе

В трубопроводах останется бензин. Перед тем, как отсоединить какой-либо топливный шланг, примите все необходимые меры предосторожности

После выполнения описанной ниже процедуры Вы лишь снимете избыточное давление в топливной системе. В трубопроводах останется бензин

Перед тем, как отсоединить какой-либо топливный шланг, примите все необходимые меры предосторожности

Топливная система, рассматриваемая в данной Главе, состоит из топливного бака, расположенного внутри него топливного насоса с датчиком запаса топлива, топливного фильтра, инжекторов или форсунок, регулятора давления и различных шлангов и трубок. Внутри всех этих узлов во время работы двигателя (а также при включённом зажигании) топливо находится под давлением.

После выключения зажигания давление в системе сохраняется ещё довольно длительное время. Перед отсоединением любого из упомянутых выше компонент давление необходимо снять.

Для этого кратковременно откройте крышку топливного бака и снова закройте её. Положите на соединение толстую тряпку. Пользуйтесь защитными очками. В системе непосредственного впрыска двигателя AWA описанным образом может быть снято давление только в части системы, имеющей низкое давление (до 6 атм.). Для снятия высокого давления (до 110 атм.) требуются специальные приборы. Высокое давление в системе присутствует в области от ТНВД до форсунок. У дизельного двигателя 1.9 л температура топливных трубопроводов и топлива у двигателя с насос-форсунками в экстремальных случаях может составлять до 100°С. Перед открыванием соединений, дайте топливу остыть, т.к. в противном случае это может произойти ожог.

Простейшим способом сброса давления является следующий. Извлеките предохранитель топливного насоса и запустите двигатель. Если двигатель не запустится, проворачивайте его стартёром в течение нескольких секунд, а если запустится, позвольте двигателю работать на холостых оборотах до тех пор, пока он сам не заглохнет. Для того, чтобы полностью сбросить давление, проверните коленвал двигателя стартёром ещё на пару оборотов. Выключите зажигание и верните на место предохранитель насоса.

Имейте в виду, что если давление сброшено (или из системы удалено топливо), запуск двигателя займет большее, чем обычно, время. Вам придется проворачивать коленвал двигателя стартёром по крайней мере несколько секунд, в течение которых давление в системе восстановится, и топливо заполнит все трубопроводы.

Источник

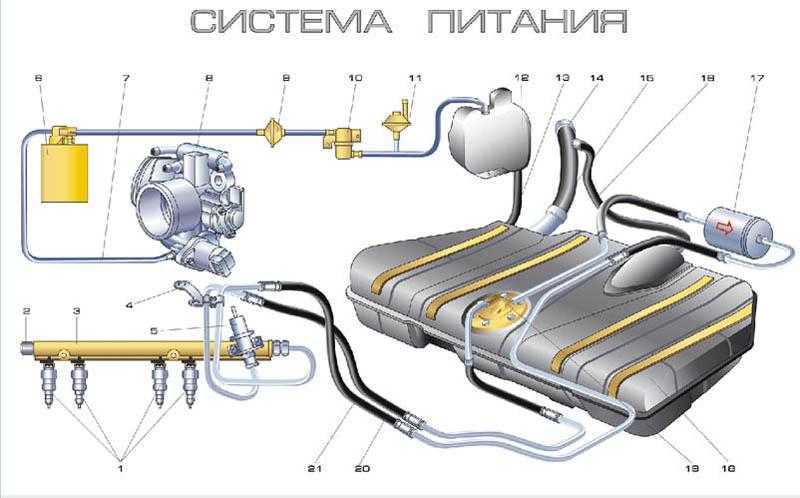

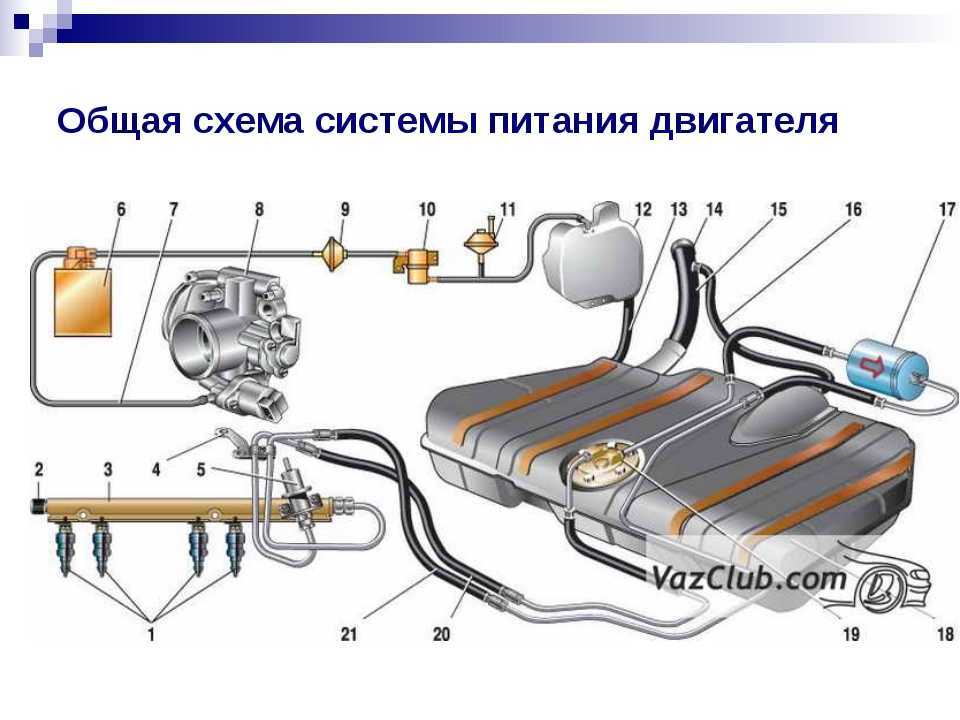

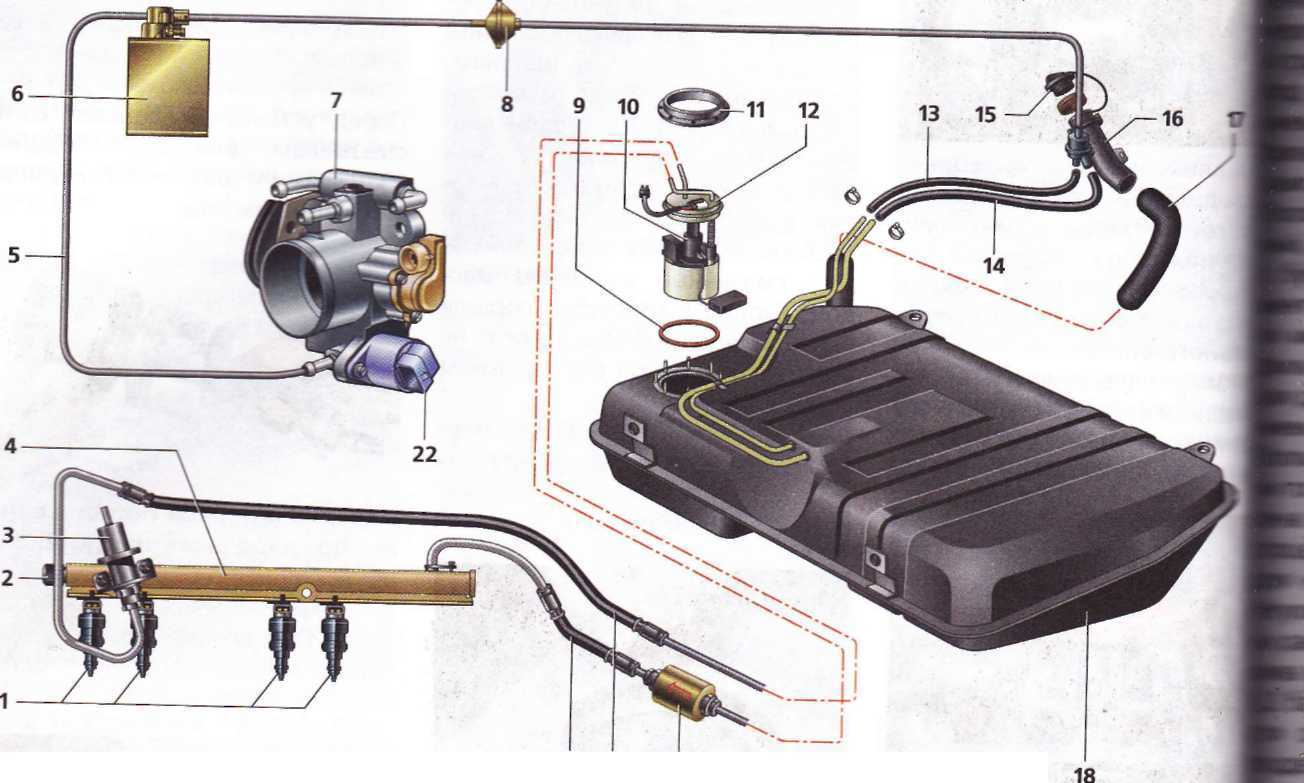

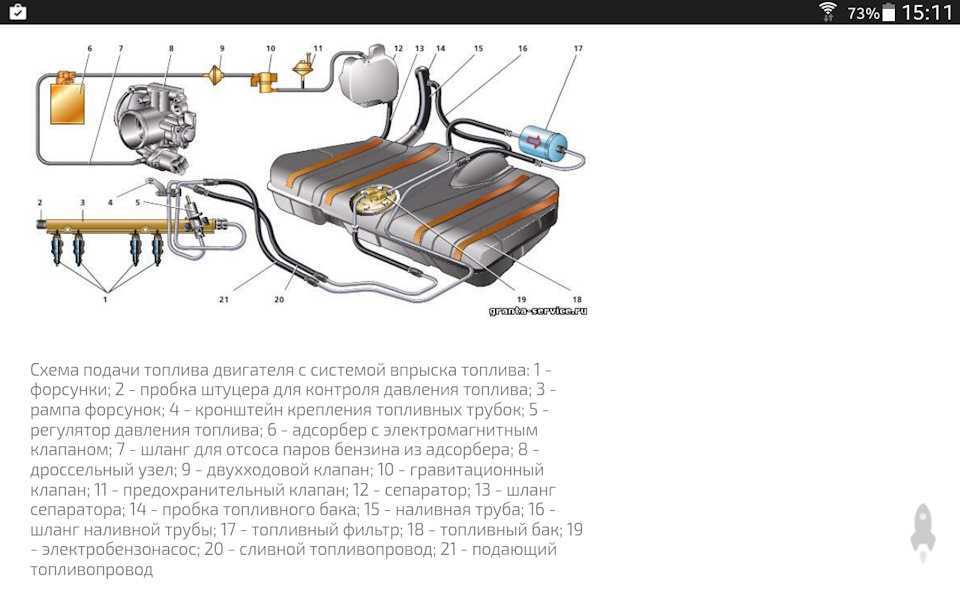

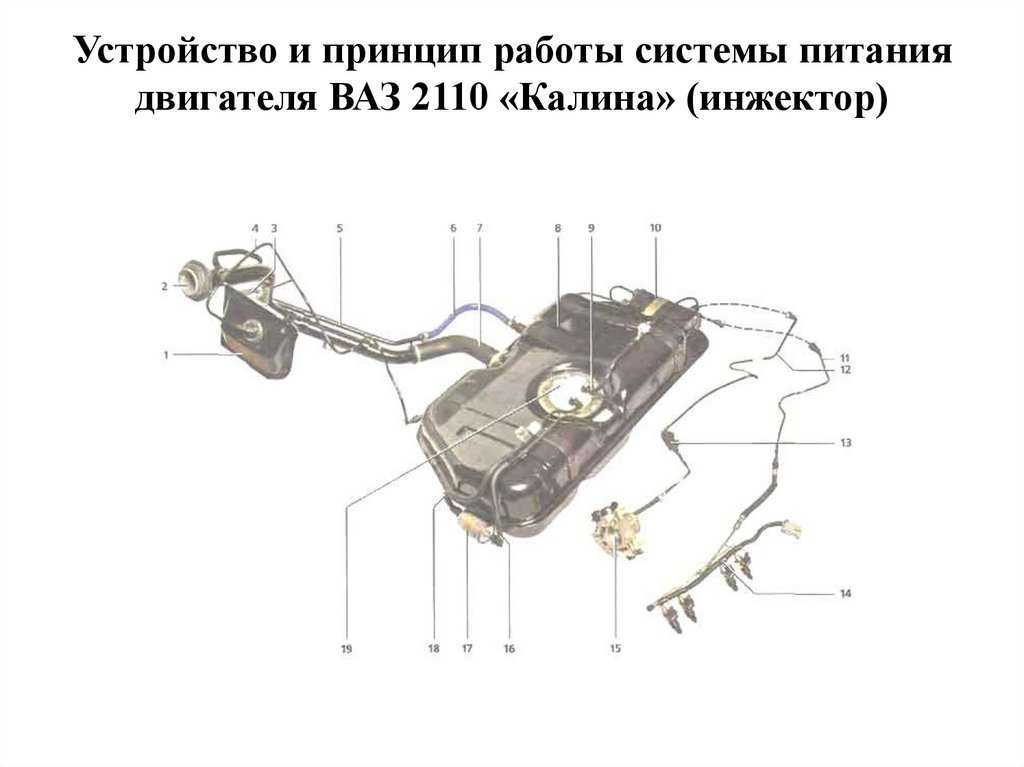

Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки; 2 – пробка штуцера для контроля давления топлива; 3 – рампа форсунок; 4 – кронштейн крепления топливных трубок; 5 – регулятор давления топлива; 6 – адсорбер с электромагнитным клапаном; 7 – шланг для отсоса паров бензина из адсорбера; 8 – дроссельный узел; 9 – двухходовой клапан; 10 – гравитационный клапан; 11 – предохранительный клапан; 12 – сепаратор; 13 – шланг сепаратора; 14 – пробка топливного бака; 15 – наливная труба; 16 – шланг наливной трубы; 17 – топливный фильтр; 18 – топливный бак; 19 – электробензонасос; 20 – сливной топливопровод; 21 – подающий топливопровод.

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак — стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Бензонасос — электрический, погружной, роторный, установлен в топливном баке. Развиваемое давление — не менее 3 бар (300 кПа).

Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к электрическому разъему насоса под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее — через стальные топливопроводы и резиновые шланги — к топливной рампе.

Фильтр тонкой очистки топлива — неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топ-лива, с другой — регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (280–320 кПа) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана; регулировке не подлежит. Регулятор давления — неразборный, при выходе из строя его заменяют.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара	35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов	36 – выключатель зажигания
3 – выключатель света заднего хода	37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя	38 – выключатель клапана рециркуляции
5 – звуковой сигнал	39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери	40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников	41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А	42 – лампа освещения вещевого ящика
9 – стартер	43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея	44 – прикуриватель
11 – генератор	45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла	46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости	47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери	48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери	49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости	50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла	51 – розетка для переносной лампы
18 – клапан рециркуляции	52 – часы
19 – микромоторедуктор привода заслонки отопителя	53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя	54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника	55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери	56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери	57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей	58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя	59 – плафон направленного света
26 – датчик уровня тормозной жидкости	60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери	61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения	62 – выключатель в стойке передней двери
29 – комбинация приборов	63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света	64 – наружный задний фонарь
31 – контрольная лампа противотуманного света	65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла	66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла	67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Конструкция пропускной клапана. Регулирует положение перекрестной диафрагмы, которая подвергается постоянному давлению с трех сторон: с одной стороны давление самого заливаемого топлива, с другой стороны касательная нагрузка от всасываемых объемов воздуха, а с 3-ей стороны напряжение от закрепленной к клапану пружины.

Что лучше: карбюратор или инжектор?

А теперь немного о том, какой же будет надежнее двигатель ВАЗ-2110: инжектор или карбюратор? А смотреть нужно с разных сторон на этот вопрос. Например, новичкам придется по вкусу инжектор. Постоянные обороты, нет необходимости в холода перекрывать подачу воздуха, да и трогание с места оказывается намного проще. Но есть еще преимущество – автомобиль на больших скоростях более приемистый. Даже при скорости 120 км/ч при выжимании педали газа машина быстро набирает скорость. У карбюраторных это происходит значительно медленнее. Поэтому совершать обгон на автомобиле с инжектором безопаснее. Но зато при старте со светофора карбюратор запросто «порвет» инжектор. А причина в более высоком крутящем моменте на низах. И стоимость обслуживания, конечно же, у инжекторных «десяток» оказывается выше, так как порой непросто поставить точный диагноз при поломке.

Как приобрести качественный прибор?

На бензонасос ВАЗ 2110 цена в условиях рынка будет в 2 раза ниже, чем в специализированном магазине. Оборудование находится в прочной и герметичной упаковке. Внутри пакета находится очищенный бензин. Если чувствуется запах бензина, то нарушена герметичность упаковки и есть вероятность образования коррозии внутри бензонасоса. Погруженное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина, разъедаются внутренние электрические механизмы. Если в работе устройства не применяются дополнительные вещества (всухую), то наблюдается стирание щеток и его перегревание. Срок эксплуатации оборудования более длительный. Некоторые автовладельцы планируют заменить топливный насос ВАЗ 2110 Bosch, характеристики и давление которого не в норме только из-за длительного пользования. Его давление может составлять 6-7 атмосфер. Было удивительно слышать от опытного водителя его метод тестирования бензонасоса. Для этого он взял банку с водой, включил на аккумуляторе и по потоку жидкости понял, что мощность бензонасоса снизилась.

всем привет! гонял я и горя не знал! но вот машина у меня стала заводится из ряда вон плохо, при чем заводится и глохнет, при резком повороте ключа, опять заводится и глохнет…и вот так минут 5 может продолжаться…и в конце концов заводится…на холостых мгновенный показывает 0.7…фильтр сменил не поменялось ничего… на ходу заметил — при резком нажатии на педаль тупит…если плавно нажимать, нормально тянет…если бензина в баке мало, лампочка горит но не лежит стрелка…вообще запаришься заводить…а тут еще и снег навалил внезапно…

теперь бензонасос — тут посложнее. легких путей не ищу сами знаете…)) отталкивался от того, что подходит бензонасос от лады BOSCH.

дальше советую читать очень внимательно, потому что большинство вопросов я постараюсь раскрыть. и топливная тема этим постом именно на ASTRA H будет закрыта.

бензонасос BOSCH 0580453453 — это вазовский насос. Он по каталогу заменен на 0580454140. самое странное, каталоги BOSCH разные, не понятно каким верить.

откопал таблицу производительности насосов…что то типо графиков вообще ни где не найти чтоб точно понимать зависимость… дальше внимательно смотрим —
