Расположение жиклеров в карбюраторе солекс 21083

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Мнение экспертаРуслан КонстантиновЭксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Главная → Устройство → Топливная и выхлопная системы → Карбюратор →

Теория

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Подбор и доработка жиклеров карбюраторов Солекс

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. «Жиклеры карбюратора Солекс» — таблица жиклеров которую нужно открыть перед началом их подбора и доработки. Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку. Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.

Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

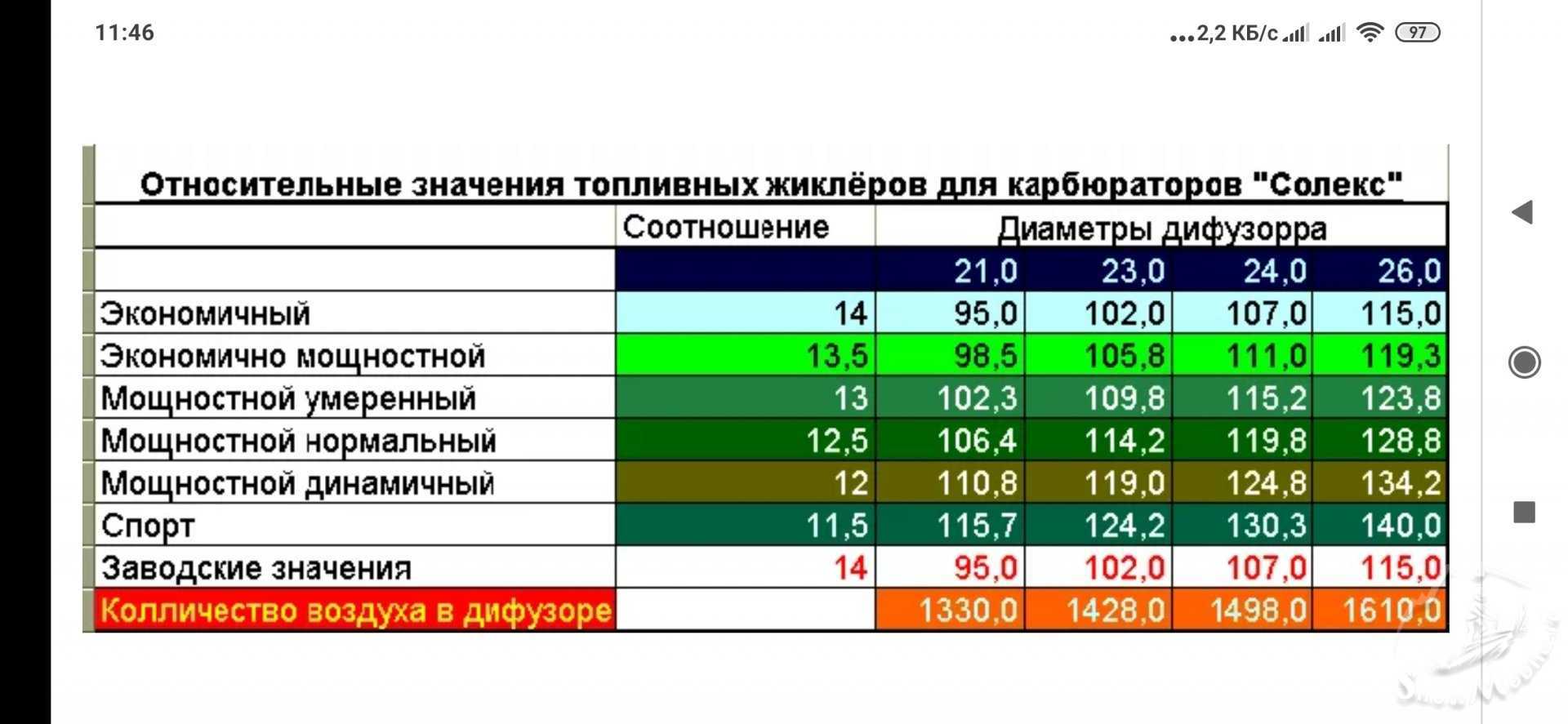

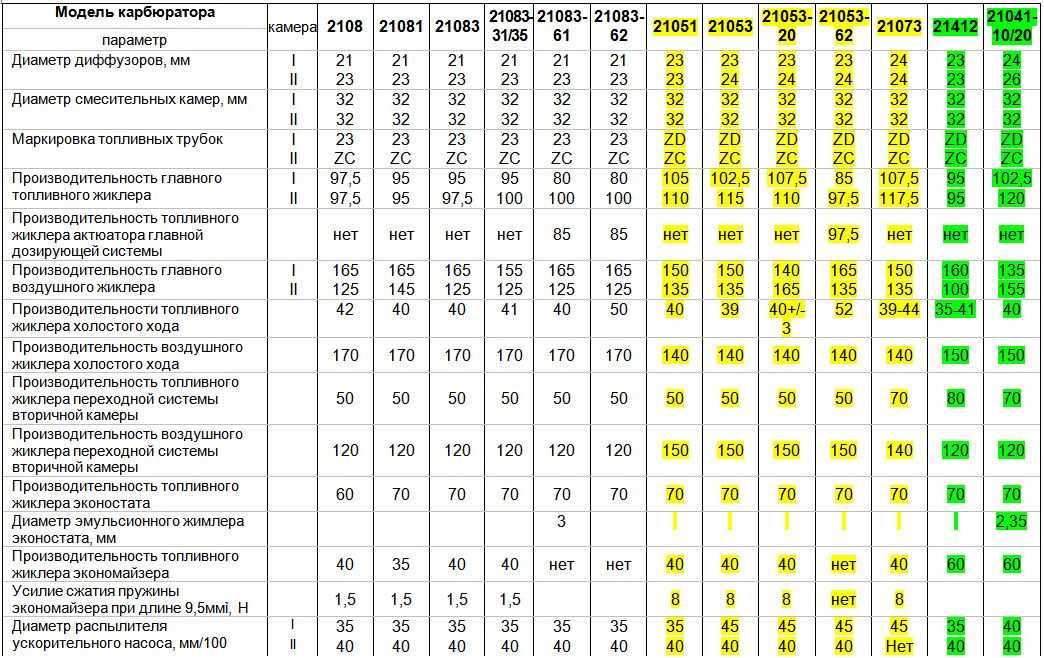

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Топливный жиклер ГДС первой камеры карбюратора Солекс 21083 Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

Воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Стоимость

Цены на КИТ автоподсоса довольно высокие: за хороший комплект придется выложить около 4500 рублей. За эти деньги вы получите моторедуктор, блок управления и комплект проводов, а также кабель и программу для настройки системы.

Все было бы хорошо, если бы не инжектор, постепенно вытесняющий старый механизм подачи топлива. К примеру, КИТ установки полностью электронной подачи топлива на переднеприводный ВАЗ обойдется в 6-7 тысяч рублей. Естественно это будет б/у устройство, но ломаться там практически нечему. Зато вы получите полностью автоматизированную систему впрыска, которая не требует регулировок. Снизится расход топлива и вырастет мощность. В любом случае решать только вам.

Установка инжектора вместо карбюратора на ВАЗ

Ремонт карбюратора Солекс

При выходе из строя карбюратора нормальная работа двигателя внутреннего сгорания будет невозможной. Для восстановления работоспособности можно обратиться к специалистам или устранить неисправность самостоятельно.

Чистка каналов и жиклеров карбюратора Солекс

При длительной эксплуатации топливный и воздушный фильтрующий элемент засоряются. Это приводит к попаданию крупных частиц в карбюратор. Они образовывают засоры в каналах и жиклерах. Существует 3 варианта очистки:

Без разборки. Демонтируют корпус воздушного фильтра. После этого запускают двигатель и распыляют в рабочие камеры и на воздушные жиклеры очищающий аэрозоль. Способ помогает при небольших засорах.
С частичной разборкой. Метод подразумевает демонтаж верхней крышки и экономайзера принудительного холостого хода. После обрабатывают очистителем жиклеры. Для удаления мелких частиц продувают жиклеры сжатым воздухом.
С полной разборкой. Карбюратор демонтируют с посадочного места. Выкручивают жиклеры и обрабатывают их очистителем или ацетоном. Каналы продувают воздухом под давлением.

Регулировки на карбюраторы типа «SOLEX»

После ремонта может потребоваться регулировка карбюратора Солекс. Без применения специализированного оборудования можно самостоятельно отрегулировать:

уровень топлива в поплавковой камере;
степень открытия воздушной заслонки при запуске;
количество оборотов холостого хода.

Чтобы установить нормальный уровень в поплавковой камере, необходимо:

Открутить винты крепления верхней крышки.
Топливным насосом накачать бензин в карбюратор.
Демонтировать крышку и определить, соответствует ли уровень норме. На внутренней поверхности поплавковой камеры есть метки, указывающие нормальный уровень.
Установить требуемый уровень путем сгибания язычка поплавка.

После проведения регулировки уровень бензина в поплавковой камере будет соответствовать норме. Сборку осуществляют в обратной последовательности.

Настройка степени открытия воздушной заслонки при запуске силового агрегата осуществляется винтом. Для регулировки, вытянув трос управления подсосом до упора, выставляют требуемую степень открытия.

Регулировка оборотов коленчатого вала на холостом ходу предусматривает использование тахометра. Если он отсутствует на транспортном средстве, потребуется подключить его дополнительно.

Перед регулировкой силовую установку прогревают до рабочей температуры и создают максимальную нагрузку на генератор. Для этого включают максимальное количество потребителей – вентилятор отопителя, наружное и внутреннее освещение и т. д. Винтами качества и количества топлива устанавливают число вращения коленчатого вала в диапазоне 800 об/мин.

Тарировочные данные соотношения больших диффузоров и жиклеров (завода изготовителя)

Карбюратор Солекс имеет несколько модификаций. Для поддержания динамических показателей транспортного средства в норме необходимо правильное соотношение размеров диффузоров и жиклеров. Производитель карбюратора Солекс установил тарировочные данные для получения оптимальной топливовоздушной смеси. Они указаны на рисунке ниже.

Замена прокладок и рабочих элементов карбюратора

При длительной эксплуатации уплотнения и рабочие элементы изнашиваются. Это требует их замены. Периодически необходимо менять жиклеры главной дозирующей системы. Попадание мельчайших абразивных частиц вместе с бензином постепенно увеличивает внутренний диаметр жиклера. Это приводит к увеличению расхода топлива.

Карбюратор Солекс разбирают, осматривают поверхности деталей на предмет повреждений. Вышедшие из строя комплектующие заменяют новыми. При сборке устанавливают новые эластичные мембраны и уплотнительные прокладки.

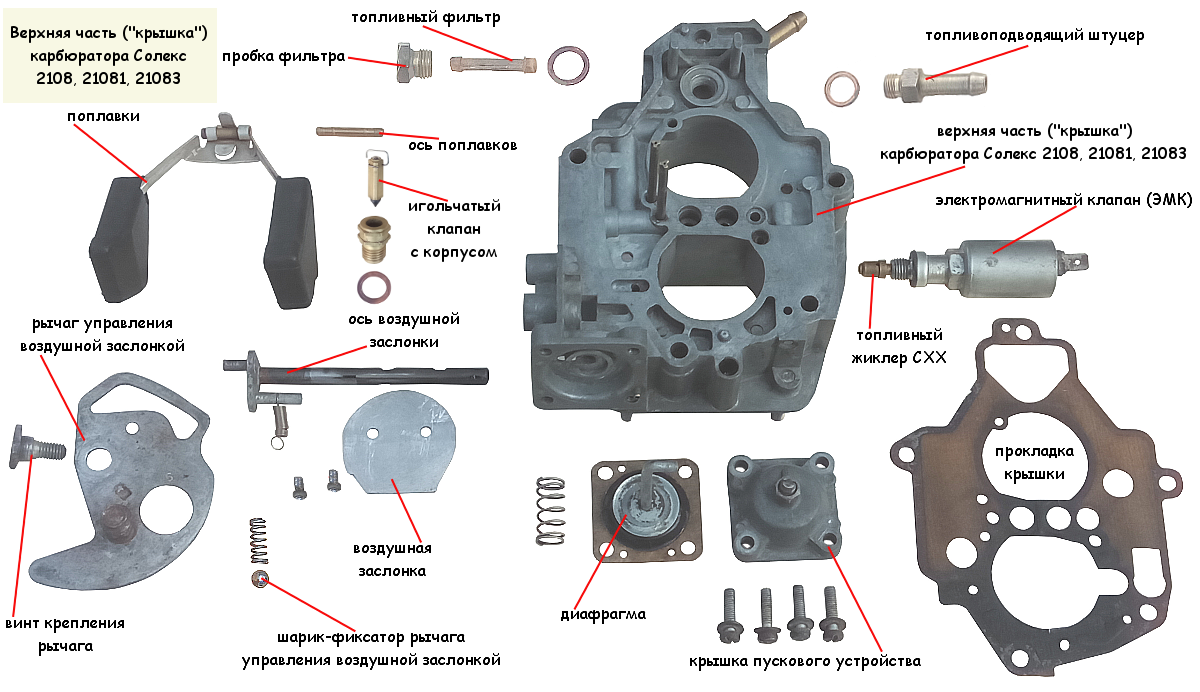

Схема устройства карбюраторов «Солекс»

Карбюратор «Солекс» включает такие составляющие.

Расположение агрегата в машине

Система подогрева агрегата.
Дроссельная заслонка (ДЗ) 1 камеры.
Патрубок, к которому подсоединяется шланг вентиляции картера мотора.
Рычаг привода насоса-ускорителя.
Кулачок привода того же насоса.
Мембрана насоса.
Топливный жиклер экономайзера режимов мощности.
Корпус насоса-ускорителя.
Мембрана экономайзера режимов мощности.
Электромагнитный клапан.
Топливный жиклер холостого хода (ХХ).
Крышка агрегата.
Воздушный жиклер 1 камеры.
Воздушная заслонка.
Распылители ускорительного насоса и клапан топливоподачи.
Мембрана пускового устройства.
Винтик, с помощью которого регулируется пусковое устройство.
Винт, помогающий регулировать количество смеси.
Рычажок, блокирующий 2 камеру.
Патрубок, к которому подсоединяется шланг от вакуумного регулятора опережения зажигания.
Винтик, позволяющий регулировать качество смеси.
Блок управления ДЗ обеих камер.
Рычажок привода ДЗ обеих камер.
Винтик, с помощью которого регулируется открывание ДЗ 1 камеры.
Рычажок, управляющий воздушной заслонкой.
Шток пускового устройства.
Электропровод выключателя экономайзера принудительного ХХ.
Рычажок воздушной заслонки.
Воздушный жиклер 2 камеры.
Эмульсионная трубка.
Распылитель 2 камеры.
Патрубок, к которому подсоединяется шланг от бензонасоса.
Патрубок для обратки.
Бензофильтр.
Клапан игольчатый.
ДЗ 2 камеры.
Рычажок ДЗ 2 камеры.
Топливный жиклер 2 камеры.
Рычажок привода ДЗ 2 камеры.
Поплавок.

Как видно из представленной схемы, устройство карбюратора ДААЗ 21083 довольно простое. Агрегат имеет механический привод открывания дроссельной заслонки 2 камеры, чем выгодно отличается от карбюраторов марки «ОЗОН».

Регулировки и проверки карбюратора

Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 м вод. ст.)

После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10—15 с.

Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан. В случае утечки топлива замените игольчатый клапан.

Установка уровня топлива в поплавковой камере

Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

Рис. 11 Установка уровня топлива в поплавковой камере: 1 — поплавок; 2 — корпус биметаллической пружины; 3 — прокладка; 4— калибр для проверки положения поплавков; 5 — игольчатый клапан

Правильность установки поплавка 1 (рис. 11 ) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх.

Между калибром по контуру и поплавками должен быть зазор не более 1 мм. При необходимости отрегулируйте подгибанием язычка и рычагов поплавка.

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Регулировка привода карбюратора

При полностью нажатой педали 1 управления дроссельными заслонками дроссельная заслонка второй камеры должна быть полностью открыта и сектор 11 не должен иметь дополнительного хода.

При отпущенной педали дроссельные заслонки обеих камер должны быть полностью закрыты. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 10 на переднем наконечнике троса привода.

Проверка установки биметаллической пружины полуавтоматического пускового устройства карбюратора: 1 — корпус пускового устройства; 2 — корпус биметаллической пружины; 3 — корпус жидкостной камеры; 4— винты крепления корпуса биметаллической пружины; 5 — болт крепления жидкостной камеры Проверка работы полуавтоматического пускового устройства карбюратора

Проверьте правильность установки биметаллической пружины пускового устройства, для чего визуально определите совмещение трех меток (на рис. метки показаны стрелками): на корпусе 1 пускового устройства, корпусе 2 биметаллической пружины и корпусе 3 жидкостной камеры.

При несовпадении меток ослабьте винты 4 крепления корпуса 2, поверните его до совмещения с меткой на корпусе 1 и заверните винты.

Ослабьте болт 5, поверните корпус 3 до совмещения меток и закрепите болт.

Запустите холодный (температура охлаждающей жидкости 15—25°С) двигатель и проверьте через 15—20 с частоту вращения коленчатого вала двигателя, которая должна быть (2400) мин.

Если частота вращения не соответствует данной, отрегулируйте пусковой зазор Б у дроссельной заслонки первой камеры до величины (1,1- 0,05) мм.

Регулировки пусковых зазоров

Регулировку выполняйте на холодном двигателе, когда воздушная заслонка прикрыта пусковым устройством.

Снимите воздушный фильтр и проверьте пусковой зазор А (рис. 6) воздушной заслонки 7. Если зазор А не соответствует величине (2,5 0,2 мм), снимите стопор регулировочного винта 11 и отрегулируйте данный зазор этим винтом.

Регулировку пускового зазора Б у дроссельной заслонки первой камеры необходимо выполнять на снятом карбюраторе. Закройте дроссельную заслонку 1 первой камеры.

Отверткой поверните кулачок 10 против часовой стрелки и установите упор рычага 14 на наибольшую по радиусу ступень.

Винтом 15 отрегулируйте зазор Б у дроссельной заслонки, равным (1 ,10,05) мм.

Поставьте снятые узлы и детали, запустите двигатель, проверьте через 15—20 с после запуска частоту вращения коленчатого вала холодного двигателя, которая должна быть равной 2400 200 мина.

Частота вращения коленчатого вала прогретого двигателя на холостом ходу должна быть равной 750—800 мина.

Разборка и чистка узла

Инструменты для разборки карбюратора понадобятся те же, что и для демонтажа. Процедуру выполняем в следующем порядке:

Кладём изделие на чистую поверхность, отворачиваем крепёж верхней крышки и снимаем её.

Таблица: тарировочные данные жиклёров ДААЗ 2107

Обозначение карбюратора	Топливный главной системы	Воздушный главной системы	Топливный холостого хода	Воздушный холостого хода	Жиклёр ускорительного насоса
I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топл.	перепускной
2107–1107010; 2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40

Чтобы очистить поплавковую камеру от загрязнений, нужно воспользоваться медицинской грушей. С её помощью собирают остатки топлива и мусора на дне. Использовать ветошь не рекомендуется, поскольку ворсинки могут попасть в жиклёры и засорить их.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива

Есть еще некоторые настройки, на которые также следует обратить внимание

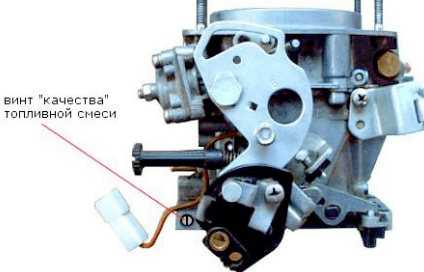

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

оба в первичную камеру;
один распылитель – в первую камеру, другой – во вторую.

Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка – неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

Карбюратор солекс 21083 устройство и регулировка уменьшение расхода

Карбюраторные системы давно ушли в прошлое, уступив место инжекторным – это правда. Автомобили с карбюраторами до сих пор ездят по нашим дорогам – тоже правда. И последнее утверждение верно как для 20-летних иномарок, так и для такого же возраста ВАЗов. Если автомобиль любить, холить и вовремя ремонтировать, он прослужит на зависть новым.

До того, как ВАЗ начал выпускать автомобили с инжекторными двигателями, на некоторые модели ставился карбюратор солекс (solex). Такими карбюраторами оснащалась, например, переднеприводная «восьмерка» (2108) и «девятка» (2109), на которые не подходили карбюраторы предыдущей модели. И поскольку автомобили, оснащенные Солекс, до сих пор активно используются, интерес к этим карбюраторам остается довольно высоким.

Повышение характеристик карбюратора

Как уже упоминалось ранее, карбюраторы Solex 21083 обладают неплохими возможностями модернизации, которая способствует повышению технических характеристик этого узла. Например, многие автолюбители демонтируют электропривод холостого хода, благодаря чему повышается максимальная мощность двигателя. Однако подобное усовершенствование влечет за собой и увеличение потребления топлива, поэтому если для вас на первом плане стоит экономичность, то прибегать к этому не рекомендуется. Помимо этого, можно заменить штатный игольчатый клапан и увеличить уровень поплавка, благодаря чему достигается более качественная горючая смесь на высоких оборотах. Увеличит мощность силового агрегата можно и путем замены жиклеров. Однако, это также увеличит прожорливость вашего железного коня.

Профессиональные автомеханики очень часто прибегают к распиливанию дросселя. Для этого в дроссельной заслонке просверливаются отверстия уменьшенного диаметра. Подобная модернизация способствует более равномерному распределению горючей смеси и снижению количества вредных веществ в выхлопных газах. Таким образом, можно добиться небольшого увеличения экономичности силового агрегата, которое составляет около 2 процентов. Другая категория водителей применяет полирование диффузоров, что способствует увеличению их аэродинамических характеристик.

Описанные выше методы усовершенствования конструкции карбюратора позволяет добиться, пусть и незначительного, повышения производительности этого узла. Однако карбюраторы Solex 21083 работают очень стабильно и надежно даже без каких-либо доработок.

Рабочие характеристики мотора 21083

В теории технические характеристики ДВС 2108 должны были удовлетворять режимам передвижения трехдверного хэтчбэка ВАЗ 2108. На практике потребовался тюнинг, чтобы увеличить мощность, а чуть позже – снижение объема до 1,1 л для поставок «Восьмерки» на экспорт в страны со специальными требованиями к характеристикам ДВС.

Причем, модель 2108 проектировали немцы из концерна Порше под 5 ступенчатую МКПП, на большее бюджета завода производителя АвтоВАЗ не хватило, поэтому форсировка ДВС производилась отечественными конструкторами, результатом стал мотор 21083 объемом 1,5 л, а затем 21081 объемом 1,1 л.

Для последнего варианта создали специальный входной коллектор, как для двигателя экспортного исполнения. На модификацию 21083 монтировался впускной коллектор от 2108, что изначально неверно, поскольку не удовлетворяются потребности в качестве топливной смеси для формированного мотора. В мануал занесли те же требования, какое масло лить, и оставили прежними регламенты замены охлаждающих жидкостей.

На выходе характеристики двигателя получились следующими:

Изготовитель	АвтоВАЗ
Марка ДВС	21083
Годы производства	1992 – 2003
Объем	1499,8 см 3 (1,5 л)
Мощность	50,3 кВт (72 л. с.)
Крутящий момент	106 Нм (3400 об/мин)
Вес	127 кг
Степень сжатия	9,9
Питание	карбюратор
Тип мотора	рядный
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	от 2108 или 21081
Выпускной коллектор	схема 4/2/1 (паук)
Распредвал	верхний
Материал блока цилиндров	чугун
Диаметр цилиндра	класс А – 82 – 82,01 мм класс В – 82,01 – 82,02 мм класс С – 82,02 – 82,03 мм класс D – 82,03 – 82,04 мм класс Е – 82,04 – 82,05 мм
Поршни	82 мм
Кольца	два симметричных выступа, хромовое покрытие, компрессионные толщиной 1,5 мм и 2 мм, маслосъемное 3,95 мм
Диаметр поршня	класс А –81,94 – 81,95 мм класс В – 81,95 – 81,96 мм класс С – 85,96 – 81,97 мм класс D – 81,97 – 81,98 мм класс Е – 81,98 – 81,99 мм
Коленвал	высокопрочный чугун, ВЧ закалка шеек подшипников и шатунов, радиус кривошипа длинный
Количество подшипников коренных	5
Ход поршня	71 мм
Горючее	АИ-91
Масса мотора	127, кг
Нормативы экологии	Евро-2
Расход топлива	трасса – 7 л/100 км смешанный цикл 8,6 л/100 км город – 10 л/100 км
Расход масла	0,7 л/1000 км
Моторное масло для 21083	5W-30 и 10W-30
Объем моторного масла	3,5 л
Температура рабочая	80°
Ресурс мотора	заявленный 125000 км, реальный 200000 км
Регулировка клапанов	шайбы
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	7,3 л
Помпа	пластмассовая крыльчатка
Свечи на 21083	А17ДВРМ или FE65CPR
Зазор между электродами свечи	0,5 – 0,6 мм
Ремень ГРМ	111 зубов, ширина ремня 19 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	венец шириной 20,9 мм, поверхность под диск сцепления 196 мм в диаметре
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	Кортеко, Резерв, Elring, SM
Компрессия	давление в цилиндрах от 11 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 55 Нм крышка подшипника – 70 – 84 Нм (коренной) и 44 – 54 Нм (шатунный) головка цилиндров – 4 стадии 20 Нм, 71 Нм + 90° + 90°

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии «Солекс» выпускаются на Димитровградском автоагрегатном заводе. Конструкции предназначаются на комплектации переднеприводных автомобилей ВАЗ, в которых двигательный агрегат располагается поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108–1107–10. Он работает в паре с мотором, который имеет объём 1.3 литра. На моторы 1.5 литра устанавливаются карбюраторы 21083–1107010.

Карбюратор ДААЗ используется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 обеспечивается карбюраторами более продвинутых моделей, так как в них предусмотрено пусковое устройство в автоматическом режиме:

модификация 21083–1107010–31 имеет одну ступень автоматического управления и пуск в заданном режиме;
модификация 21083–1107010–35 оснащена уже двумя ступенями управления заслонкой воздуха, что обеспечивает более стабильную работу силового агрегата;
модификация 21083–1107010–62 аналогична предыдущей версии карбюраторного механизма, но имеет дополнение в виде электросистемы смешения топливовоздушной смеси.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

уровень бензина в поплавковой камере;
количество минимальных холостых оборотов;
качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.

В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

засорился жиклер в электромагнитном клапане;
засорился канал ХХ, который находится под «качественным» винтом;
неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

на неработающем двигателе снимаем провод с клапана;
выкручиваем ЭК;
снимаем с него топливный жиклер, он сдергивается руками;
включаем зажигание;
соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.

Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.

Применяемость и модификации карбюратора 2108 Солекс

Семейство крбюраторов 2108 Солекс весьма обширно. Его модификации устанавливались на переднеприводные и заднеприводные автомобили ВАЗ, ЗАЗ, АЗЛК. Неисправности, регулировка, настройка и ремонт различных моделей имеет много общего. Это связано с тем, что принцип работы систем, устройств и механизмов карбюраторов в основе своей одинаков. Различия связаны с конструктивными особенностями некоторых модификаций. Ниже приведен перечень основных модификаций карбюратора Солекс.

Применяемость и модификации карбюратора Солекс

ДААЗ 2108-1107010 является базовым карбюратором для всего семейства, устанавливался на автомобили 2108, 2109 с двигателем 1.3 литра.

ДААЗ-21081-1107010 устанавливался на двигатели объемом 1.1 литра автомобилей ВАЗ-21081, 21091, ЗАЗ-1102 «Таврия».

ДААЗ-21083-1107010 устанавливался на двигатели 1.5 литра автомобилей ВАЗ-21083, 21093, 21099.

ДААЗ-21083-1107010-31 устанавливался на автомобили 2108, 2109, 2110, 2111 с двигателем 1.5. Имеет полуавтоматическое пусковое устройство.

ДААЗ-21083-1107010-35 устанавливался на автомобили ВАЗ-2108, 2109 с двигателем 1.5. Идентичен с предидущим. Отличие в двухступенчатом полуавтоматическом пусковом устройстве, оно двухступенчатое (зима-лето).

ДААЗ-21083-1107010-62 устанавливался на атомобиль ВАЗ-2109, 2115 с двигателем 1.5. Имеет электронное управление составом топливной смеси.

ДААЗ-21083-1107010-05 устанавливался на автомобили ВАЗ-2109 с двигателем 1.5 и микропроцессорной системой зажигания.

ДААЗ-21412-1107010, ДААЗ- 21412-1107010-30 устанавливался на автомобили АЗЛК-2141-01и АЗЛК-2141-23 с двигателями УАЗАМ-331(1.5 литра) и УАЗАМ-3313 (1.8 литра). У них отсутствует штуцер слива топлива и второй карбюратор приспособлен под микропроцессорную систему зажигания.

ДААЗ-1111-1107010 устанавливался на двигатели ВАЗ-1111(0.65 литра) и ВАЗ-11113 (0.75 литра) автомобилей ВАЗ-1111, ВАЗ-11113 «Ока». Конструктивно он имеет довольно большие различия с базовым карбюратором 2108 (поплавковая камера, экономайзер, привод дроссельных заслонок).

Для заднеприводных моделей автомобилей ВАЗ выпускались несколько модификаций карбюратора 2108. Они имеют схожее строение, но имеют тяговый привод дроссельных заслонок и отсутствие обратного слива топлива в бензобак.

ДААЗ-21051-1107010 устанавливался на двигатель ВАЗ-2103 (1.5 литра) автомобиля ВАЗ-2105 и двигатель ВАЗ-21011 (1.3 литра) автомобиля ВАЗ-21072.

ДААЗ-21053-1107010 устанавливался на двигатель ВАЗ-21074 (1.6 литра) автомобиля ВАЗ-2107 и аналогичный двигатель автомобиля ВАЗ-21061.

ДААЗ-21051-1107010-30 поставлялся в качестве запасной части к двигателю ВАЗ-2105 (1.3 литра) автомобилей ВАЗ-2104 и ВАЗ-2105.

ДААЗ-21053-110701-62 устанавливался на двигатели ВАЗ объемом 1.5, 1.3, и 1.6 автомобилей ВАЗ-2107, ВАЗ-21072, ВАЗ-21074. У карбюратора этой модели имеется полуавтоматический привод воздушной заслонки.

ДААЗ-21073-1107010 устанавливался на двигатели ВАЗ объемом 1.6 и 1.7 литра полноприводных автомобилей ВАЗ-2121, ВАЗ-21213 «Нива». На карбюраторе имеется всего один распылитель ускорительного насоса в первую камеру.

Необходимо отметить, что практически все модификации карбюратора 2108 Солекс имеют отличные друг от друга тарировочные данные.

Примечания и дополнения

— Применяемость карбюраторов Солекс на различных моделях автомобилей (не только ВАЗ) сведена в таблицу на странице «Таблица применяемости карбюраторов Солекс на разных моделях автомобилей».
