ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406
Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?
Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания — это самое простое.

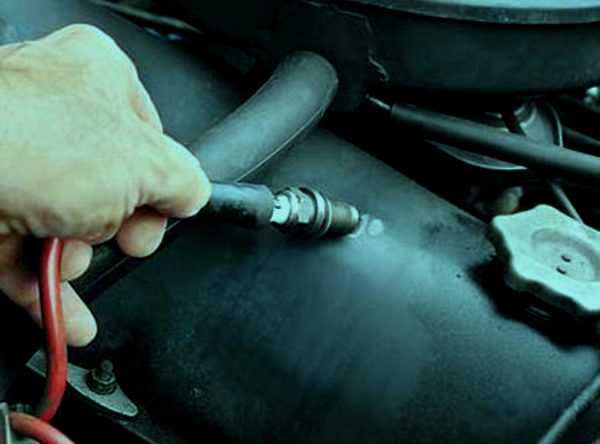

Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).
Технические характеристики и параметры «3M3-406» в цифрах
- Рабочий объём – 2,28 л;
- Порядок работы цилиндров: 1-3-4-2;
- Диаметр цилиндра – 92 мм, ход поршня – 86 мм;
- Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока) – 106 мм;
- Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала) – 299 мм;
- Степень сжатия – 9,3;
- Количество клапанов – по 4 на цилиндр, 2 – впуск, 2 – выпуск, итого 16 кл. на мотор;
- Мощность – 100 л.с., при 4500 об/мин; 110л.с. при 4500 об/мин; либо 145 л.с. при 5200 об/мин, в зависимости от модификации (см. раздел выше);
- Крутящий момент, Нм/об.мин – 177/3500, 186/3500, 201/4000 (аналогично);
- Минимальные обороты, поддерживаемые на холостом ходу – 750-800 об/мин;
- Диаметр расточки опор коленчатого вала (под коренные вкладыши) – 67 мм;
- Расход топлива – 13…15 литров на 100 км в смешанном цикле;
- Расход масла на угар – 0,3% от расхода топлива;
- Масса незаправленого двигателя со сцеплением и электрооборудованием – 185, 187 или 192 кг, в зависимости от модификации;
Схема подключения замка зажигания, катушки, свечей и модуля на Газели с 402 и 406 двигателем
Зажигание автомобиля – это совокупность устройств и приборов, которые обеспечивают воспламенение горючей смеси в цилиндрах в соответствии режимам работы двигателя. Я расскажу вам, что собой представляет эта катушка, насколько важна ее правильная работа для системы зажигания. Рассмотрим, как выглядит схема подключения катушки зажигания, и собственно, из чего она состоит.
статьи
- 1 Как подключить катушку
- 2 “Схема подсоединения катушки зажигания”
Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.
Основные этапы работы СЗ:
- накопление низковольтного заряда;
- преобразование его в высоковольтный;
- распределение импульса по соответствующим свечам в определенном порядке;
- создание искры на электродах свечей;
- возгорание горючей смеси.
Распиновка контактов замка зажигания Газели
Порядок зажигания
Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:
- сначала смесь воспламеняется в первом цилиндре;
- затем икра подается на третий;
- после этого — на четвертый цилиндр;
- последним в работу вступает второй цилиндр.
Основные элементы СЗ
Вкратце об основных компонентах СЗ:
- модуль зажигания, включающий в себя несколько катушек;
- коммутаторное устройство;
- распределительный механизм;
- свечи;
- свечные наконечники;
- элементы соединения свечей с катушкой — высоковольтные кабеля.
Замена проводки на автомобиле Газель
Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:
- Вследствие естественного износа проводов;
- Расслоения изоляции из-за естественного старения;
- Механических повреждений (перегибы, задиры);
- Коротких замыканий в той или иной электроцепи;
- Окисления контактов и разъемов.
Дополнительные материалы для замены
Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:
- Высоковольтные провода;
- Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
- Катушка зажигания;
- Реле уровня заряда АКБ;
- Контактная группа блока предохранителей;
- Замок зажигания.
Места, требующие монтажных работ
Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).
Салон Газели с разобранной приборной панелью
Однако, по сложности, работы по замене подразделяются на зоны ответственности:
- Подкапотное пространство;
- Салон автомобиля;
- Задняя часть кузова.
Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.
Каким образом работает система зажигания
Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.
Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:
- формирование достаточного заряда с низким вольтажом;
- поднятие заряда до высоких значений;
- перераспределение импульса между свечами в заданной производителем последовательности;
- искрообразование на кончиках свечных электродов;
- своевременное воспламенение топливовоздушной смеси.
Возможности силового агрегата
Владельцев авто «Газель-405» двигатель-инжектор впечатляет, особенно показателем расхода горючего. Он составляет от 8 литров по трассе до 13 в смешанном цикле при езде по городу. Также экономно расходуется масло: примерно 100 грамм на тысячу километров. В одноточечной системе коллектор оборудован только одной форсункой на все цилиндры. В распределенном блоке каждый из них имеется свой коллектор. А при непосредственном впрыске топливо подается напрямую к цилиндрам как у дизельного мотора.
Инжекторные автомобили более экономичны, так как происходит точное дозирование. Кроме того, экологичность выхлопных газов, поступающих в окружающую среду, соответствует стандарту «Евро 3», показатель мощности увеличивается на 10%.
Данный силовой агрегат адаптирован к отечественным климатическим условиям. Он хорошо переносит жару, сильный холод и резкие температурные колебания. Силовая установка четко и надежно функционирует в самых суровых и сложных климатических поясах. Она без проблем запускается в сильный мороз.
Как проверить КЗ?
Как проверить КЗ самостоятельно:
- Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
- Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
- Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
- Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.
Проверка свечей своими руками
В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.
Для проверки устройств вам потребуется помощник:
- От первой СЗ нужно отключить высоковольтный провод.
- С помощью ключа изделие выкручивается из посадочного места.
- Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
- Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

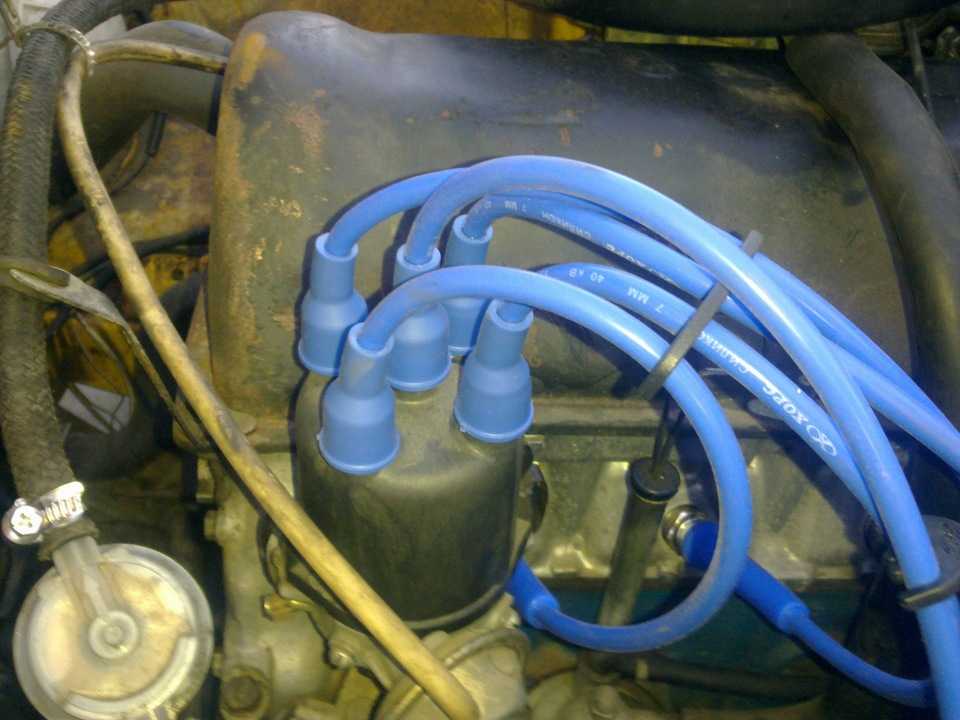

Какие требования предъявляют к свечным проводам?
Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:
- Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
- Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
- Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.
Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409
Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.
Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:
- в первую очередь, эти изделия имеют другой параметр теплоотвода;
- кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.
Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.
Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:
- А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
- 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
- Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
- В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
- Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.
Периодичность замены и признаки неисправности
В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.
По каким признакам можно определить неисправность свечей:
- Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
- Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
- Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
- Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
- При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
- Значительно увеличился расход топлива во время эксплуатации транспортного средства.
- Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
- Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.
Диагностические коды неисправностей комплексной системы управления
| Код | Описание диагностируемых неисправностей |
| 12 | Начальный код вывода диагностической информации (всегда первый). |
| 13 | Низкий уровень сигнала с датчика расхода воздуха |
| 14 | Высокий уровень сигнала с датчика расхода воздуха |
| 15 | Низкий уровень сигнала с датчика абсолютного давления |
| 16 | Высокий уровень сигнала с датчика абсолютного давления |
| 17 | Низкий уровень сигнала с датчика температуры воздуха |
| 18 | Высокий уровень сигнала с датчика температуры воздуха |
| 21 | Низкий уровень сигнала с датчика температуры ОЖ |
| 22 | Высокий уровень сигнала с датчика температуры ОЖ |
| 23 | Низкий уровень сигнала с датчика положения дроссельной заслонки |
| 24 | Высокий уровень сигнала с датчика положения дроссельной заслонки |
| 25 | Низкий уровень напряжения в бортовой сети автомобиля |
| 26 | Высокий уровень напряжения в бортовой сети автомобиля |
| 31 | Низкий уровень с первого корректора СО |
| 32 | Высокий уровень с первого корректора СО |
| 33 | Низкий уровень сигнала со второго корректора СО |
| 34 | Высокий уровень сигнала со второго корректора СО |
| 35 | Низкий уровень сигнала с первого LAMDA — зонда |
| 36 | Высокий уровень сигнала с первого LAMDA — зонда |
| 37 | Низкий уровень сигнала со второго LAMDA — зонда |
| 38 | Высокий уровень сигнала со второго LAMDA — зонда |
| 41 | Неисправность в цепи первого датчика детонации |
| 43 | Низкий уровень сигнала обратной связи клапана рециркуляции |
| 44 | Высокий уровень сигнала обратной связи клапана рециркуляции |
| 45 | Низкий уровень сигнала обратной связи клапана адсорбера |
| 46 | Высокий уровень сигнала обратной связи клапана адсорбера |
| 51 | Неисправность 1 блока управления (БУ) |
| 52 | Неисправность 2 БУ |
| 53 | Неисправность датчика синхронизации. |
| 54 | Неисправность датчика фазы |
| 55 | Неисправность датчика скорости автомобиля |
| 61 | Неисправность 3 БУ |
| 62 | Неисправность оперативной памяти БУ |
| 63 | Неисправность постоянной памяти БУ |
| 64 | Неисправность при чтении энергонезависимой памяти БУ |
| 65 | Неисправность при записи в энергонезависимую память БУ |
| 71 | Низкая частота вращения двигателя на х/ходу |
| 72 | Высокая частота вращения двигателя на х/ходу |
| 73 | Бедная смесь при регулировании по первому LAMDA -зонду |
| 74 | Богатая смесь при регулировании по первому LAMDA -зонду |
| 75 | Бедная смесь при регулировании по второму LAMDA -зонду |
| 76 | Богатая смесь при регулировании по первому LAMDA -зонду |
| 81 | Максимальное смещение УОЗ при регулировании по детонации в первом цилиндре |
| 82 | Максимальное смещение УОЗ при регулировании по детонации во втором цилиндре |
| 83 | Максимальное смещение УОЗ при регулировании по детонации в третьем цилиндре |
| 84 | Максимальное смещение УОЗ при регулировании по детонации в четвертом цилиндре |
| 91 | Неисправность в цепи управления зажиганием 1-го цилиндра |
| 92 | Неисправность в цепи управления зажиганием 2-го цилиндра |
| 93 | Неисправность в цепи управления зажиганием 3-го цилиндра |
| 94 | Неисправность в цепи управления зажиганием 4-го цилиндра |
| 99 | Неисправность формирователя высокого напряжения |
| 131 | Неисправность форсунки 1-го цилиндра (КЗ ) |
| 132 | Неисправность форсунки 1-го цилиндра (обрыв) |
| 133 | Неисправность форсунки 1-го цилиндра (КЗ на землю) |
| 134 | Неисправность форсунки 2-го цилиндра (КЗ) |
| 135 | Неисправность форсунки 2-го цилиндра (обрыв) |
| 136 | Неисправность форсунки 2-го цилиндра (КЗ на землю) |
| 137 | Неисправность форсунки 3-го цилиндра (КЗ) |
| 138 | Неисправность форсунки 3-го цилиндра (обрыв) |
| 139 | Неисправность форсунки 3-го цилиндра (КЗ на землю) |
| 141 | Неисправность форсунки 4-го цилиндра (КЗ) |
| 142 | Неисправность форсунки 4-го цилиндра (обрыв) |
| 143 | Неисправность форсунки 4-го цилиндра (КЗ на землю) |
| 161 | Неисправность обмотки 1 РДВ (КЗ) |
| 162 | Неисправность обмотки 1 РДВ (обрыв) |
| 163 | Неисправность обмотки 1 РДВ (КЗ на землю) |
| 164 | Неисправность обмотки 2 РДВ (КЗ) |
| 165 | Неисправность обмотки 2 РДВ (обрыв) |
| 166 | Неисправность обмотки 2 РДВ (КЗ на землю) |
| 167 | Неисправность в цепи управления реле бензонасоса (КЗ) |
| 168 | Неисправность в цепи управления реле бензонасоса (обрыв) |
| 169 | Неисправность в цепи управления реле бензонасоса (КЗ на землю) |
| 171 | Неисправность цепи клапана рециркуляции (КЗ) |
| 172 | Неисправность цепи клапана рециркуляции (обрыв) |
| 173 | Неисправность цепи клапана рециркуляции (КЗ на землю) |
| 174 | Неисправность в цепи клапана адсорбера (КЗ) |
| 175 | Неисправность в цепи клапана адсорбера (обрыв) |
| 176 | Неисправность в цепи клапана адсорбера (КЗ на землю) |
| 177 | Неисправность цепи управления главного реле (КЗ) |
| 178 | Неисправность цепи управления главного реле (обрыв) |
| 189 | Неисправность цепи управления главного реле (КЗ на землю) |
| 181 | Неисправность цепи лампы неисправности (КЗ) |
| 182 | Неисправность цепи лампы неисправности (обрыв) |
| 183 | Неисправность цепи лампы неисправности (КЗ на землю) |
| 184 | Неисправность в цепи тахометра (КЗ) |
| 185 | Неисправность в цепи тахометра (обрыв) |
Регулировка зажигания змз 405 инжектор
Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
1. Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.
2.

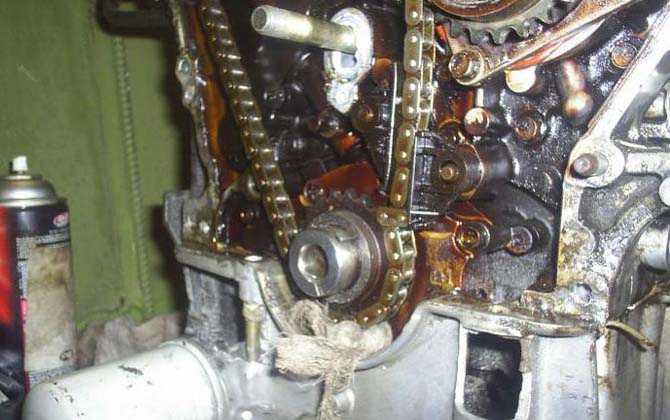

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).
Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
1. Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.
2.

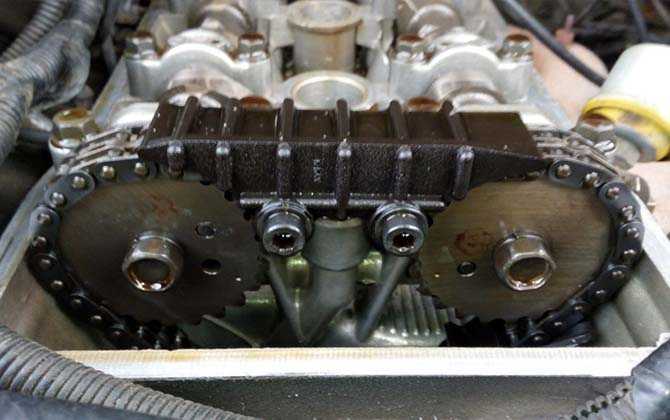

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).
Автомобиль «Газель-405», двигатель-инжектор которого поучил систему впрыска, позволяющую эффективно расходовать и распределять топливную смесь по системе, используется в грузопассажирских перевозках. Конструкция силового агрегата отличается от предшественника наличием 16-ти клапанов. Данный мотор причисляется к серии ЗМЗ, выпускаемой Заволжским заводом.
Неисправность высоковольтных проводов: симптомы и последствия
Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.
- Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
- Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
- Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
- Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
- Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
- Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.
Как выставить зажигание на ЗМЗ 406 инжектор
Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.
Работа мотора состоит из следующих процессов (их называют фазами):
Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.
О том, как провести установку в следующем блоке.
Установка меток зажигания на двигателе проводится следующим образом:
Коленвал двигателя ЗМЗ 406
Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент
Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем
На нем могут образовываться трещины от усталости металла или некачественного материала из которого он изготовлен. Коленвалы бывают двух видов: чугунные и стальные. Чугунные коленчатые валы разрушают от перегрева двигателя в два раза чаще, чем стальные.
Установка зажигания 406 двигателя
Теперь поговорим о том, как установить метки зажигания на двигателе Газели. Процедура будет выглядеть так:
А теперь поговорим о том, как правильно проводить установку фаз. Правильное выставление фаз на двигателе с карбюратором ЗМЗ 406 можно было выполнить без транспортира. На моторах с инжектором такое не прокатывает.
Установка фаз ГРМ ЗМЗ
На двигателях иностранных машин, чтобы выставить метки, не требуется прикладывать особые усилия или думать. Нужно просто покрутить коленвал и все на этом. На ЗМЗ 406 же, чтобы правильно выставить метки нужно уметь различать, где находятся виртуальная и истинная метки.
Выставление зажигания ЗМЗ 406 нужно понимать следующее, чтобы правильно выставить фазы:
А теперь поговорим о том, как найти истинную ВМТ в подобных условиях.
Истинная ВМТ ЗМЗ 406
Чтобы найти истинную ВМТ на ЗМЗ 406, нужно сделать так:
Теперь метку ВМТ можно выставить до 0,01 мм. Чтобы не забыть про нее и не мучиться в будущем, ее нужно выделить белым маркером.
Но это народная приспособа. У опытных механиков есть специальный индикатор. Поэтому лучше всего обращаться в сервис-центр.
Проверка высоковольтных проводов зажигания подручными средствами
Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.
Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.
Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.
Типичные неисправности
Завод УМЗ заявляет о ресурсе двигателей линейки 4216 в 250 тыс. до необходимости капремонта. На практике неисправности проявляются раньше.
Основные проблемы, с которыми приходится сталкиваться владельцам коммерческих авто с двигателем УМЗ из рассматриваемой серии:
- высокий расход масла на угар через поршневые кольца;
- подтекания масла;
- стук клапанов двигателя;
- отказ электронных датчиков;
- перегрев двигателя по разным причинам.
К преждевременным поломкам обычно приводят:
- нарушения правил эксплуатации – водитель излишне «крутит» двигатель и перегружает его, или превышает максимально допустимую загрузку машины;
- езда в тяжелых условиях трассы;
- неправильное, неквалифицированное или несвоевременное техническое обслуживание;
- использование плохого топлива, смазки или охладителя.
Брак в серии 4216 относительно редок, поэтому неисправность чаще всего бывает связана с действительной поломкой, а не заводской недоработкой, хотя и такие случаи имеются.
Другие возможные проблемы:
Двигатель «сопливит» маслом, жидкость появляется на деталях.
Возможная причина – износ заднего сальника коленвала. Проблема часто проявляется при долгой езде на оборотах более 2500, 4216-й не предназначен для работы на очень высоких оборотах. Замена сальников проблему полностью устраняет.
Вибрации двигателя, мотор «дергает» на холостом ходу или в движении.
Проблема возникает из-за неравномерности попадания горючей смеси в цилиндры. Ее причинами могут быть неисправности в системе зажигания (свечи, катушки и т.д.) или впрыске (например, засоренная форсунка). Машина потребляет много топлива, на приборной панели может загораться лампочка Check, а в ЭБУ записывается ошибка пропуска зажигания. В этом случае требуется комплексная диагностика.
Чаще всего причиной становятся разрегулированные клапаны. Для решения проблемы следует провести регулировку. Эта процедура относится к штатным и в норме должна проводиться каждые 15 тысяч пробега. Помимо клапанов, проблему можно частично решить путем установки гидрокомпенсаторов.
Если клапаны в порядке, следует проверить состояние шатунных вкладышей и распредвала.
Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406
Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).
В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.
Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.
Как подключить катушки зажигания?
Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.
Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.
Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

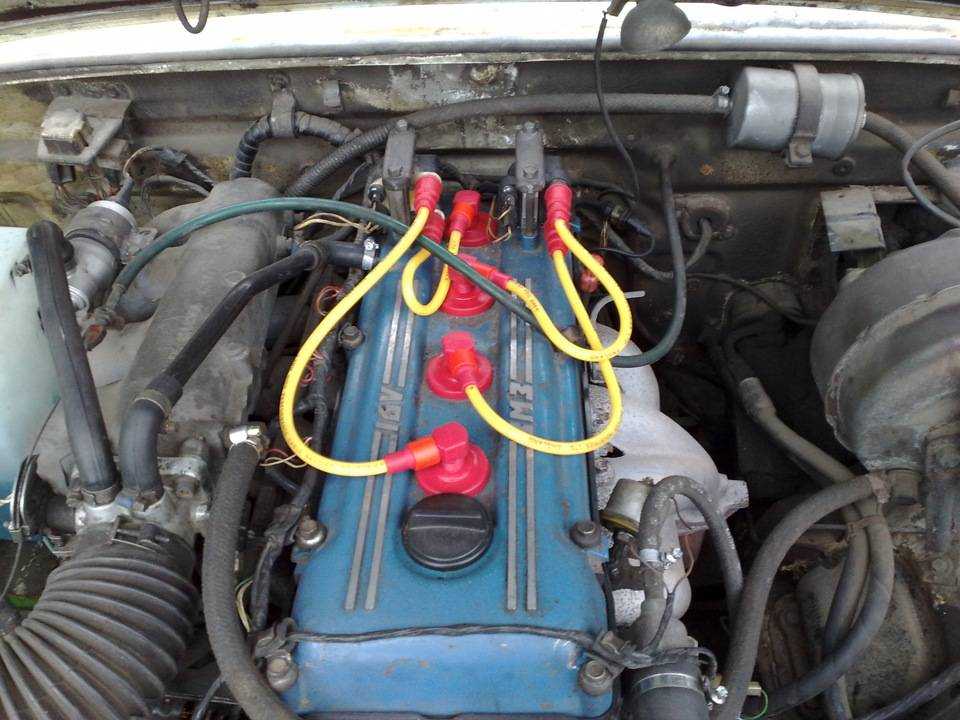

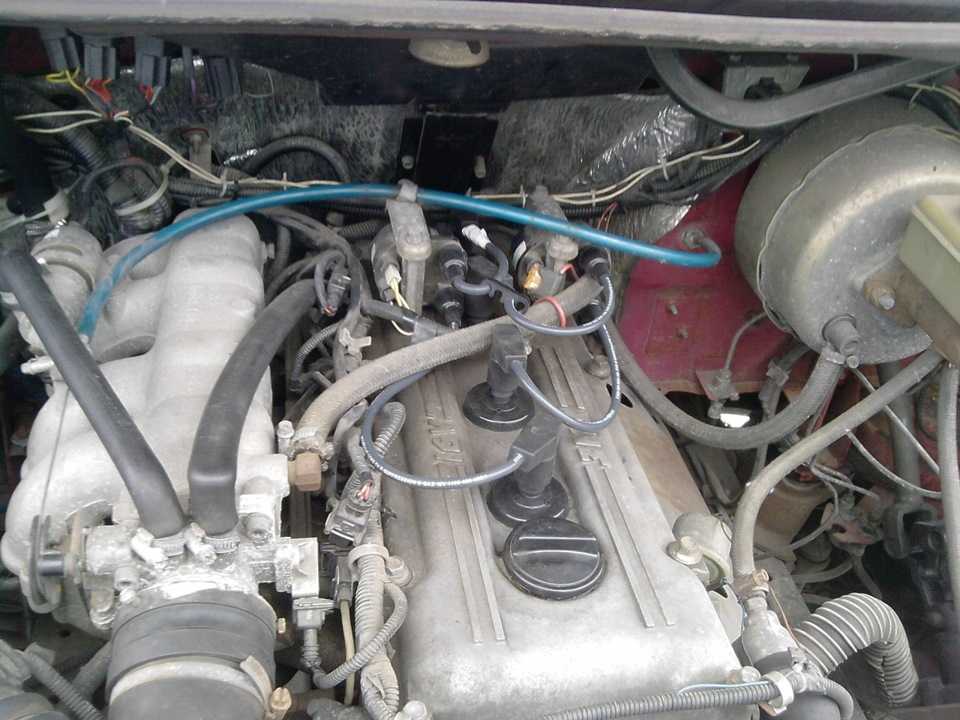

Рассмотрим на примере (смотрите фото)
Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!
Низковольтная цепь – полярность не важна – можно подключить:
Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.
Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.
Высоковольтные выходы – полярность не важна – можно подключить:
Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.
Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.
Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.
Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.
Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.
Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.
Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.
Катушки зажигания установлены на крышке головки блока цилиндров.
Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.
Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)
Катушка зажигания
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.
Отвернуть болты 2, снять планку 3 и катушку 4.
3. Таким же образом снять вторую катушку.
Проверка
1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.
Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.
Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.
2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.
Омметр должен показать сопротивление 0,025–0,03 Ом.
Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.
Омметр должен показать сопротивление 4000–5000 Ом.
Если измеренные параметры отличаются от указанных, катушку необходимо заменить.
Устанавливают катушку зажигания в порядке, обратном снятию.
Как образуется искра на свече зажигания? Согласно теории электротехники, для пробоя 1 мм идеального воздушного пространства требуется напряжение 3000-4000 вольт. В условиях внутреннего пространства блока цилиндров условия более жесткие, но в любом случае, для свечей зажигания важна бесперебойная подача электроэнергии. Тысячи вольт вырабатывают катушки или модуль зажигания, их описание заслуживает отдельного материала.
Для исключения слабого звена некоторые производители устанавливают бобины прямо на свечи. Это делает систему надежнее и, соответственно, дороже. Мы рассмотрим классическую схему: катушка – высоковольтные провода зажигания – свеча.
Замена проводки
Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.
Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.
Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:
- проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
- соединяются с помощью клемм электронные компоненты и контрольные приборы;
- проверяется с помощью тестеров вольтаж и правильность подключения.
