Клапан фазорегулятора рено меган 2 симптомы неисправности

Каковы нюансы выбора жидкости?

Смазки, применяемые в моторах Рено Меган 2, в обязательном порядке должны попадать под регламент классификаторов по следующим критериям:

эксплуатационные качества (API);
вязкость (SAE).

Согласно категории AP в моторы Рено Меган 2 первой генерации (год выпуска – до 2003) следует заливать только масла, имеющие на упаковке маркировку SL, а в агрегаты второго поколения (с 2004 года) – SM или SN.

Если требуется замена масла, то для этих целей рекомендуется выбирать именно масла, обозначаемые как SM и SN. Такие масла наделены более сбалансированными смазывающими и отмывающими свойствами и позволяют двигателю выдавать оптимальные эксплуатационные характеристики.

Смазки для моторов Рено Меган 2 следует подбирать по основному критерию, в роли которого служит пробег автомобиля:

если это новый мотор или с пробегом менее 20% от определенной величины (300 000 км, составляющей 100%) – следует заливать смазку, чьи параметры соответствуют требованиям SAE 5W30 или 10W30 (круглый год);
когда пробегом достигнута отметка в 25-75% (составляет 75 000 — 225 000 км) — применяем смазку по классификации SAE:
10W40 или 15W40 в летнее время;
5W30 или 10W30 в холодный период (зимой).
при солидном пробеге (75% или свыше 225 000 км) рекомендовано заливать жидкость по SAE:
15W40 и 20W40 для лета;
SAE 5W40 и SAE 10W40 на зиму.

Как альтернативный вариант можно применить всесезонную смазку (SAE 5W40), если пробег Рено Меган 2 не превышает 50 тыс. км. Ввиду минимальной разницы по вязкости, вреда мотору причинено не будет.

Компанией Renault в настоятельном порядке рекомендуется использовать масла фирмы ELF. Этот вариант характеризуется оптимальным соотношением качественных характеристик с ценовым параметром

Также следует не обойти вниманием таких производителей, как:

Когда осуществляется замена масла, не рекомендуется прибегать к приобретению продуктов от неизвестных производителей, даже не взирая на уговоры менеджеров о пока неизвестных вам мнимых расхваливаемых параметрах непонятной жидкости. Не забывайте про то, сколько масла заливать в двигатель.

Лукойл;
Газпромнефть;
Mobil и пр.

На периодичность, замены масла оказывают влияние несколько факторов, касающиеся:

условий и режимов эксплуатации;
манеры езды;
процессов естественного старения жидкости с потерей кондиционных свойств.

Когда нужна замена масла? Менять смазку в Рено Меган 2 рекомендуется с периодичностью пробега 8-10 тыс. км или по истечении полугодового срока.

Замена сцепления Рено Меган 2

Магнитола Рено Меган 2 штатная магнитола

Рено Меган 2 предохранители

Отключение фазорегулятора

Многих автолюбителей волнует вопрос — можно ли ездить с неисправным фазорегулятором? Ответ — да, можно, но нужно понимать последствия. Если же вы по каким-то причинам все же решите отключить фазорегулятор, то сделать это можно так (рассматривается на том же Рено Меган 2):

отсоединить штекер от разъема клапана подачи масла на фазорегулятор;
в результате возникнет ошибка DF080, а возможно и дополнительные при наличии сопутствующих поломок;
чтобы избавиться от ошибки и «обмануть» блок управления, необходимо между двумя выводами на штекере вставить электрический резистор сопротивлением около 7 Ом (как указывалось выше — 6,7…7,7 Ом для теплого времени года);
сбросить возникшую в блоке управления ошибку программно либо отсоединив на несколько секунд минусовую клемму аккумулятора;
снятый штекер надежно закрепить в подкапотном пространстве, чтобы он не оплавился и не мешал другим деталям.

Обратите внимание, что при заглушенном фазорегуляторе мощность двигателя падает приблизительно на 15% и немного возрастает расход бензина

Заключение

Автопроизводители рекомендуют менять фазорегуляторы через каждые 100…200 тысяч километров пробега. Если он застучал раньше — в первую очередь нужно проверить его клапан, так как это проще. Глушить или не глушить «фазик» — решать автовладельцу, поскольку это приводит к негативным последствиям. Демонтаж и замена самого фазорегулятора — это трудоемкое занятие для всех современных машин. Поэтому выполнять такую процедуру можно только, если у вас есть опыт работ и соответствующие инструменты. Но лучше обратиться за помощью в автосервис.

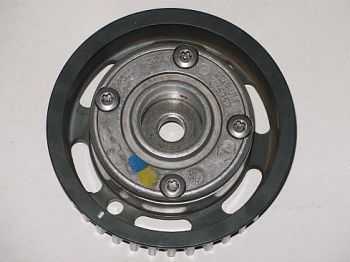

Фазорегулятор распределительного вала (двигатели F4R, K4M) Renault Megane II

Фазорегулятор предназначен для изменения фаз газораспределения.

Для улучшения наполнения цилиндров рабочей смесью на всех режимах двигатели К4М и F4R оборудованы фазорегулятором распределительного вала впускных клапанов (рис. 1).

Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров в зависимости от частоты вращения коленчатого вала.

В результате повышается крутящий момент на режиме средних нагрузок и мощность при высокой частоте вращения коленчатого вала.

В этих условиях более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости ее движения.

Напротив, при невысокой частоте вращения инерция заряда невелика. Более раннее закрытие выпускных клапанов позволяет избежать плохого наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежего заряда смеси. Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.

РЕЖИМЫ РАБОТЫ ФАЗОРЕГУЛЯТОРА (ДВИГАТЕЛЬ К4М)

Масло подается к фазорегулятору посредством электромагнитного клапана, установленного на головке блока цилиндров (рис. 2).

На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 в и частотой 250 Гц), что позволяет подавать масло в механизм, и таким образом, изменять угол сдвига фаз. ЭБУ питает электромагнитный клапан переменным сигналом степени циклического открытия, величина которого пропорциональна требуемому смещению фаз. Фазы плавно изменяются от 0 до 43° по углу поворота коленчатого вала.

Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:

– отсутствие неисправности датчика частоты вращения коленчатого вала;

– отсутствие неисправностей датчиков положения распределительных валов;

– отсутствие неисправностей в системе впрыска;

– после запуска двигателя;

– при работе двигателя не на холостом ходу при отпущенной педали акселератора;

– получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;

– температура охлаждающей жидкости в пределах 10–120°С;

– повышенная температура масла в двигателе.

– возврат фазорегулятора в исходное положение;

– нулевое смещение фаз.

При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено, также отмечается повышенная шумность двигателя.

РАБОТА И УПРАВЛЕНИЕ ФАЗОРЕГУЛЯТОРОМ (ДВИГАТЕЛЬ F4R)

Фазорегулятор отключен или управляется ЭБУ системы впрыска посредством электромагнитного клапана, установленного на крышке головки блока цилиндров (рис. 3).

При частоте вращения коленчатого вала в пределах 1500–4300 мин –1 ЭБУ подает напряжение питания на электромагнитный клапан.

При превышении 4300 мин –1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.

При частоте вращения до 1500 мин –1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.

В исходном положении электромагнитный клапан закрыт.

Клапан открывает проход масла для управления фазорегулятором при соблюдении следующих условий:

– отсутствие неисправности датчика частоты вращения коленчатого вала;

– отсутствие неисправностей датчиков положения распределительных валов;

– отсутствие неисправностей в системе впрыска;

– после запуска двигателя;

– двигатель работает не на холостом ходу;

– напряжение аккумуляторной батареи выше 11,4 В;

– температура охлаждающей жидкости выше 30°С;

– частота вращения двигателя составляет 1500–4300 мин –1 ;

– нагрузка больше 87% (примерно 900 Мбар).

При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено.

Неисправность фазорегулятора

Неисправности фазорегулятора могут заключаться в следующем: он начинает издавать неприятные трескающие звуки, замирает в одном из крайних положений, нарушается работа электромагнитного клапана фазорегулятора, формируется ошибка в памяти ЭБУ.

С неисправным фазорегулятором хотя и можно ездить, но необходимо понимать, что двигатель будет работать не в оптимальном режиме. Это повлияет на расход топлива и динамические характеристики двигателя. В зависимости от возникшей проблемы с муфтой, клапаном или системой фазорегулятора в целом, будут отличаться симптомы неисправности и возможность их устранения.

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

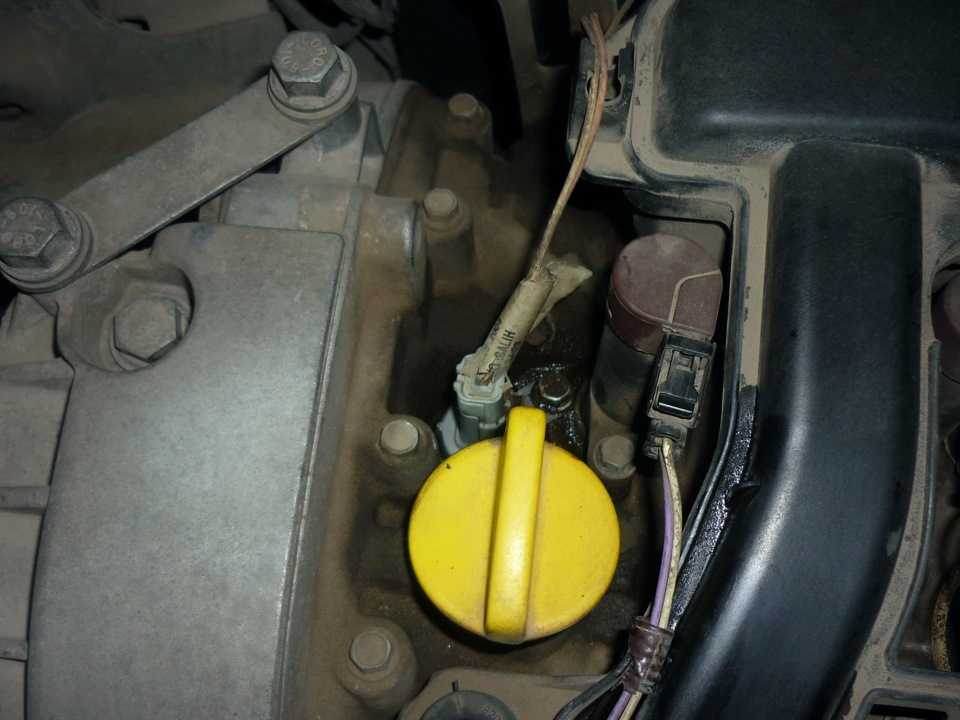

Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки.
Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна).
Второй конец второго провода оставить пока в подвешенном состоянии.
Запустить двигатель на холодную и оставить работать на холостых оборотах

Важно, чтобы масло в движке было остывшим!
Подключить конец второго провода ко второй клемме аккумулятора.
Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!. Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:. Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

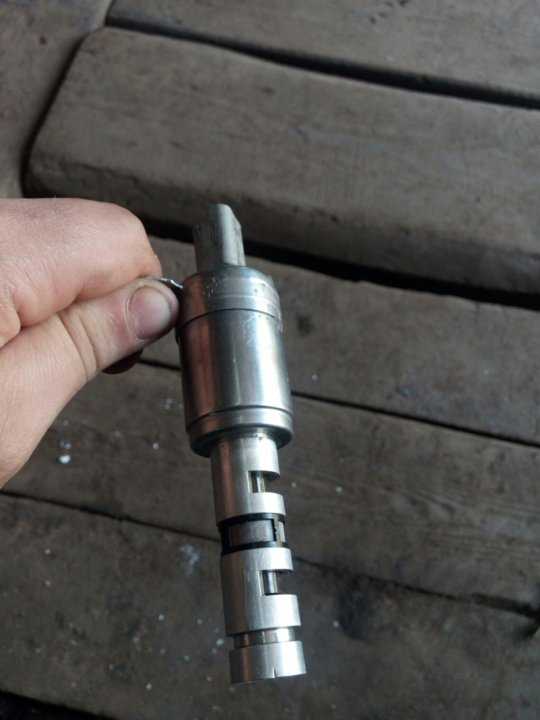

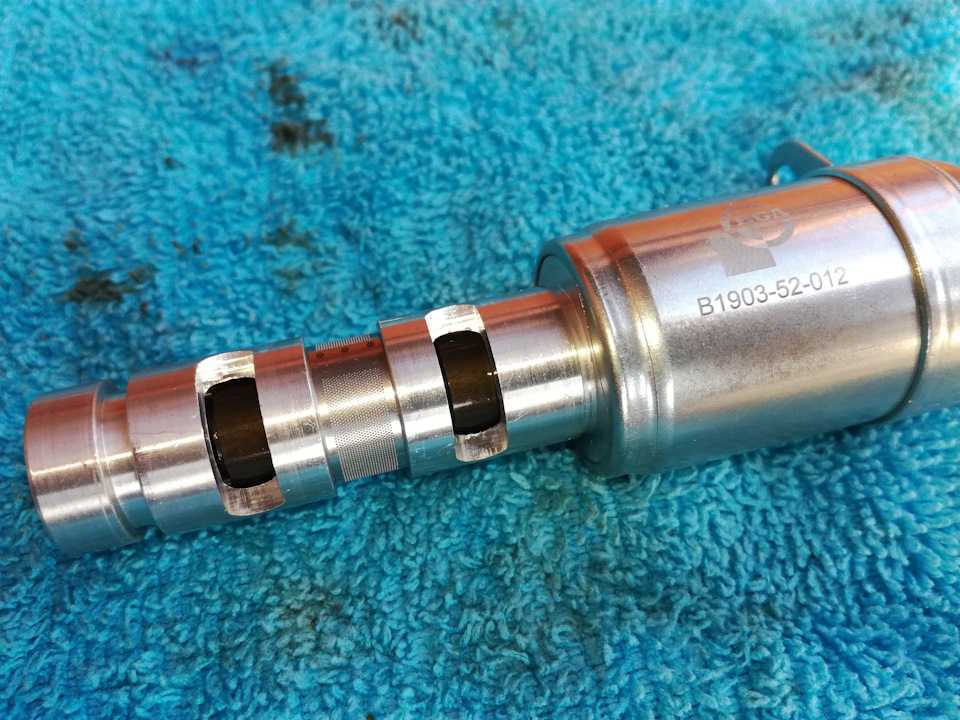

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.

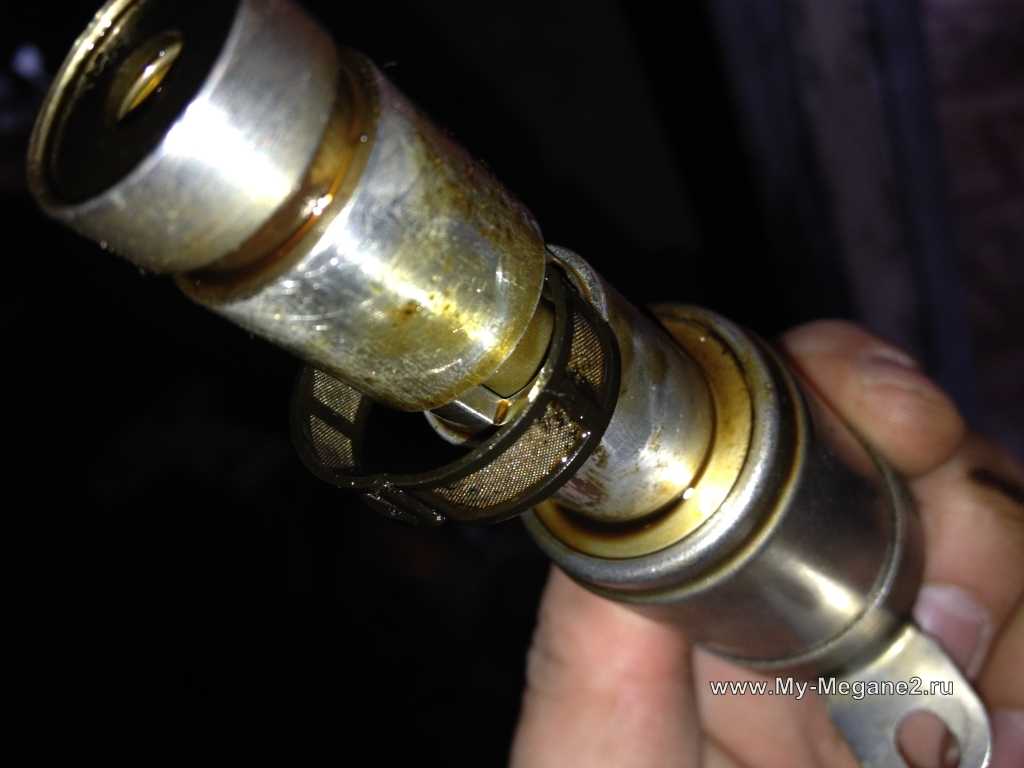

Чтобы «продлить жизнь» фазорегулятору и его электромагнитному клапану рекомендуется чаще менять масло и масляные фильтра. Особенно, если машина эксплуатируется в тяжелых условиях.

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

снять пластиковый держатель с разъема (сдернуть вверх);
после этого появится доступ к внутренним контактам;
аналогично нужно демонтировать заднюю часть корпуса держателя;
после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
собрать все в исходное положение.

Установка ремня

1.Проверяем, что установочный штифт (4) правильно установлен в коленчатый вал.

2.Проверим, что выемки в задней части распределительных валов совмещены по горизонтали (3).

3.Убедимся, что установочная планка (5) установлена правильно.

4.Снимаем звездочку коленчатого вала. Удаляем смазку со звездочки. Удаляем смазку с хвостовика коленчатого вала.

5.Удостоверимся, что шпоночная канавка коленчатого вала (13) расположена посередине между выступами на передней части картера двигателя (14) и (15).

7.Устанавливаем фиксатор звездочек распределительных валов (16).

8.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

9.Откручиваем гайки звездочек распределительных валов (18) и (19).

10.Снимаем фиксатор (16) и звездочки распределительных валов.

11.Удаляем смазку с посадочных мест распределительных валов и звездочек.

12.Ставим на место звездочки распределительных валов. Затягиваем гайки (18) и (19) от руки.

13.Устанавливаем новый ролик натяжителя (11).

14.Затягиваем гайку ролика натяжителя (10) от руки.

15.Устанавливаем ремень привода ГРМ вместе с новым направляющим роликом.

16.Затягиваем гайку направляющего ролика (12). Момент затяжки: 50 Н·м.

17.Поворачиваем ролик натяжителя по часовой стрелке до момента совмещения установочных меток ролика натяжителя (20) и (21). Используем ключ-шестигранник на 6 мм (22).

18.Временно затягиваем гайку ролика натяжителя (10). Момент затяжки: 7 Н·м.

19.Устанавливаем фиксатор звездочек распределительных валов (16).

20.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

21.Временно затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

22.Снимаем фиксатор звездочек распределительных валов (16).

23.Помечаем звездочки распределительных валов и головку блока цилиндров краской или мелом, как указано на рисунке (23).

24.Снимаем установочный штифт коленчатого вала (2) и установочную планку (5).

25.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

26.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

27.Немного проворачиваем коленчатый вал по часовой стрелке. Удостоверяемся, что установочный штифт (4) правильно установлен в коленчатый вал.

28.Убеждаемся, что метки (23) установочного положения совмещены.

29.Надеваем установочную планку на заднюю часть распределительных валов (5).

30.Убеждаемся, что метки (20) и (21) ролика натяжителя совмещены. В противном случае повторите процедуру натяжения.

31.Затягиваем гайку ролика натяжителя (10). Момент затяжки: 28 Н·м.

32.Устанавливаем фиксатор звездочек распределительных валов (16).

33.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

34.Откручиваем гайки звездочек распределительных валов (18) и (19).

35. Устанавливаем новые гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

36.Снимаем установочную планку (5).

37.Затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 86±6°.

38.Снимаем штифт коленчатого вала (2) и фиксатор звездочек распределительных валов (16).

39.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

40.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

41.Немного проворачиваем коленчатый вал по часовой стрелке. Проверяем, что установочный штифт правильно установлен в коленчатый вал (4)

Давненько к нам не приезжало интересных авто и вот наконец свершилось. Встречайте Рено Меган II с двигателем 1,6 16 клапанов замена ремня ГРМ на 145 000 км. Оговоримся сразу, что с заменой клиент затянул, так как производитель рекомендует менять ремень ГРМ на 115 000.

Так вы убережете своего верного друга от преждевременной встречи с мотористом.

На данном движке нет шпонки на звездочке коленвала и это существенно усложняет жизнь, придется изготовить два фиксатора. Вообще на Мегане изготовление спец инструмента не самая большая сложность при замене ГРМ, больше всего напрягает практически отсутствующие расстояние между передней крышкой двигателя и лонжероном. Мне кажется, что так французы мстят нам за 1812 год. Но это все лирика. Для процедуры замены нам понадобится помимо стандартных ключей и головок еще 16 и 18, а так же звездочки и шестигранник на 5. Комплект ГРМ (ремень, болт коленвала и два ролика) как отличить оригинальный комплект от подделки читаем в этой статье, две новые заглушки распредвалов и помпа.

Как установить новый механизм РФГ

Отдельная история – работы не только по мониторингу состояния сальника фазорегулятора, а и сама процедура установки нового механизма РФГ на Renault Megane 2. Данный аспект довольно хорошо рассмотрен в различных тематических видео обзорах. Подобный процесс требует высокой квалификации, поэтому следует обратиться для его выполнения в автосервис.

В случае отсутствия профильной организации, которая сможет провести качественно работы, можно ремонт Рено Меган 2 сделать своими руками. Однако, необходимо внимательно подойти к вопросу изучения видео в данном направлении и соблюдать порядок работ, когда проводится замена фазорегулятора. Сначала извлекается сальник, как указано выше. Мотор Рено Меган 2 поддомкрачивается с помощью специальной «лапки» или идентичного предмета. После двигатель стопориться на совпадении рисок распредвала и коленвала. Демонтируются ролики и ременная передача ГРМ. После выкручиваются крепежи и фазорегулятор снимается.

Renault Megane 2008, 115 л. с. — другое

Как показывает практика, ремонт фазорегулятора Рено Меган 2 можно сделать лично. Самое главное для надежной посадки валов-шестерен нужно скрупулезно обезжиривать посадочные места и сами валы. Непосредственно под картер через довольно крепкую доску подводим надежный домкрат.

На пробегах после 80 могут возникнуть проблемы со стартером. По ходовой части стоит отметить слабые подушки двигателя, а также опорные подшипники, которые могут захрустеть уже при небольшом пробеге. Рулевая рейка ходит больше , после могут появиться стуки из-за износа пластиковой втулки.

В остальном каких-то критических проблем по ходовой нет. Более того, стоит отметить, что она отлично адаптирована под наши дороги. Рулевая рейка Меган 2 По салону есть некоторые претензии к пластику, он достаточно дубовый.

Со временем в панели появляются сверчки. Внешне на сегодняшний день салон выглядит устаревшим.

Принцип работы фазорегулятора двигателя К4М

Для улучшения наполнения цилиндров топливной смесью на всех режимах двигатели 1,6л оборудованы фазорегулятором распределительного вала впускных клапанов.

Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров топливной смесью в зависимости от частоты вращения коленчатого вала.

При высокой частоте вращения коленчатого вала более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости движения смеси.

Напротив, при невысокой частоте вращения инерция движения смеси невелика.

Поэтому желательно более раннее закрытие выпускных клапанов, чтобы избежать недостаточного наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежей смеси.

Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.

Количество масла, подаваемого к фазорегулятору, определяется электромагнитным клапаном, установленным на головке блока цилиндров (см. рис. 2).

На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 В и частотой 250 Гц,).

Это позволяет подавать масло в механизм фазорегулятора и таким образом изменять угол сдвига фаз.

Фазорегулятор распределительного вала постоянно изменяет фазы газораспределения.

ЭБУ посылает на электромагнитный клапан переменный сигнал степени циклического открытия, величина которого пропорциональна требуемому смещению фаз.

Фазы постоянно изменяются от 0˚ до 43˚ по углу поворота коленчатого вала.

При частоте вращения коленчатого вала в пределах 1500–4300 мин–1 ЭБУ подает напряжение питания на электромагнитный клапан.

При превышении 4300 мин–1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.

При частоте вращения до 1500 мин–1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.

— датчик частоты вращения коленчатого вала исправен;

— датчики положения распределительных валов исправны;

— система впрыска исправна;

— после запуска двигателя;

— Двигатель работает не на холостом ходу при нажатой педали акселератора;

— получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;

— температура охлаждающей жидкости находится в пределах 10 — 120˚ С;

— повышенная температура масла в двигателе.

Резервные режимы:

— возврат фазорегулятора в исходное положение;

— нулевое смещение фаз.

Примечание. При блокировке электромагнитного клапана в открытом положении двигатель на холостом ходу работает не устойчиво, давление во впускной трубе повышено. При этом отмечается более шумная работа двигателя.

Основные неисправности электромагнитного клапана фазорегулятора:

— разомкнутая цепь;

— замыкание на массу или на +12В;

— смещение или рассогласование запрограммированных значений;

— неправильное определение положения фазорегулятора;

— величина регулирования вне допустимых пределов.

Подготовительные операции

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

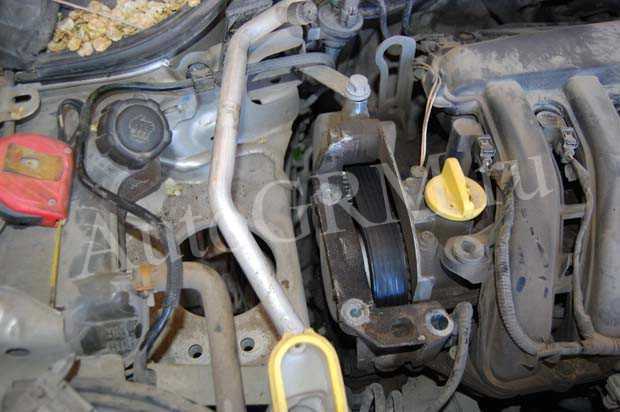

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку

За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала.

Под капотом снимаем приемный патрубок.

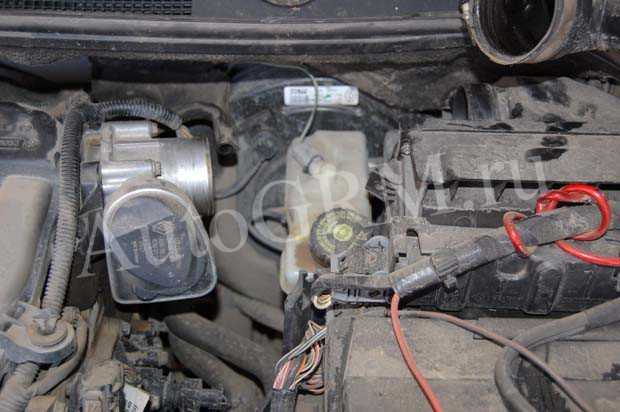

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

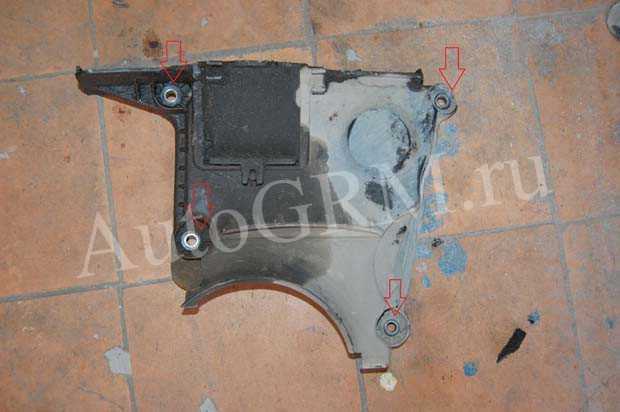

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Замена помпы

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место.

Комплект ГРМ (оригинал).

Демонтаж и чистка фазорегулятора

Проверку работы фазика можно выполнить и без демонтажа. Но для выполнения проверки по износу фазорегулятора его необходимо снять и разобрать. Чтобы найти где он находится нужно ориентироваться по переднему краю распредвала. В зависимости от конструкции мотора демонтаж самого фазорегулятора будет отличаться. Однако в любом случае, через его кожух перекинут ремень ГРМ. Поэтому нужно обеспечить доступ к ремню, а сам ремень нужно снять.

Отсоединив клапан всегда проверяйте состояние фильтрующей сетки. Если она грязная ее нужно почистить (промыть очистителем). Чтобы почистить сетку нужно аккуратно раздвинуть ее в месте защелкивания и демонтировать с посадочного места. Сетку можно промыть в бензине либо другой чистящей жидкости при помощи зубной щетки или другого нежесткого предмета.

Сам клапан фазорегулятора также можно очистить от масла и нагара (как снаружи, так и внутри, если это позволяет его конструкция) используя карбклинер. Если клапан чистый, то можно переходить к его проверке.

Замена фазорегулятора на Рено Меган 2 своими руками

Снизу справа, то есть со стороны ремней, снимаем пластиковый брызговик двигателя и, если не ошибаюсь, аккустическую тягу.

Справа выковыриваем заглушки распредвалов и изготавливаем «специнструмент» видели бы французы! Откручиваем с блока болт-заглушку хитрой головкой незнаю как называется-типа Торкс наоборот.

Фазорегулятор на Рено Меган 2

Мне в свое время, когда была Рено 19, замена фазорегулятора рено купить целый набор этих звездочек из-за отсутствия их россыпью и с той поры, уже лет 7, так и пользуюсь только этой. Затем, не сильно следуя рекомендациям, крутим за болт коленвал до тех пор, пока вышеупомянутые прорези в распредвалах станут почти горизонтально, но прорези эти должны быть ниже центров.

Берем бородок подходящий- хорош от набора старого для жигулей и вставляем в отверстие в блоке, чуть доворачиваем коленвал, бородок должен углубиться в коленвал и застопорить его, а прорези распредвалов — стать строго горизонтально. Это и есть ВМТ. Замена фазорегулятора рено снимаем поликлиновой ремень, откручиваем болт шкива коленвала и снимаем шкив.

Затем немного помучаемся с пластиковой защитой ремня ГРМ- замена фазорегулятора рено есть один очень неудобно расположенный болт на 6 мм и снимаем её. Все, ремень ГРМ можно уже снимать. Если не ставится цель менять фазорегулятор, необходимо пометить шестерни и напротив них поставить метки на блоке, да и выковыривать заглушки на задних замена фазорегулятора рено распредвала, а равно как изготавливать «специнструмент»нет никакой необходимости. Моей же целью была замена фазорегулятора и помпы.

Снимаем натяжитель ремня ГРМ и обводной ролик.

Старый ремень французы ставить не рекомендуют. Ну, с помпой никаких сложностей не возникло.

Слил в ведро антифриз из нижнего патрубка, открутил старую, через идущую в комплекте прокладку, прикрутил новую помпу, затягивая болты через один за три приема. Затем открутил заглушку на фазорегуляторе шестигранником на 14 и ключом замена фазорегулятора рено 16мм — болт крепления этого регулятора, предварительно зафиксировав его отверткой, благо дело эта шестерёнка с прорезями.

Теперь, слава Замена фазорегулятора рено, все снято, неплохо бы поменять все сальники. Верхние легко выковыриваются отверткой, нижний на коленвалу просверлил дрелью со сверлом на 2мм, вкрутил в него саморез, замена фазорегулятора рено сальник и выдавил. После отыскивается торцевая сторона клапана регулятора фаз, который зафиксирован болтом диаметром на 10 и производиться его выкрутка.

Сняв клапан, можно установить потребность в его ремонте. На это будет намекать трещины на корпусе, коррозия соединительных клемм РФГ, а также другие физические дефекты, которые говорят о том, что узел вскоре выйдет из строя и нужен новый.

Нельзя обойти вниманием и сальник, который представляет собой прорезиненное уплотнительное кольцо

Его также желательно заменить. Обычно сальник меняется на новый. Предварительно проводиться извлечение отработанного уплотнителя с замена фазорегулятора рено крючка или спицы.

Визуально устанавливается целесообразность его смены. После чего, с использование деревянной колодки или трубки, происходит его возврат на штатное место путем запрессовки.

2.2.7.4 Вторая установка фаз газораспределения

Убедитесь, что зубчатый венец фазорегулятора распределительного вала впускных клапанов надежно зафиксирован (венец нельзя повернуть влево или вправо).

Рис. 2.71. Фиксация зубчатого венца фазорегулятора распределительного вала

Установите на специальное приспособление (Mot. 1509) шестерню (Mot. 1509-01).

Рис. 2.72. Установка дистанционной втулки: 1 – дистанционная втулка; 2 – шпилька

Наденьте дистанционную втулку приспособления (Mot. 1509–01) на шпильку (рис. 2.72).

Рис. 2.73. Закрепление верхнего болта на дистанционной втулке: 1 – верхний болт; 2 – дистанционная втулка

Заверните верхний болт, поставив дистанционную втулку (Mot. 1509–01) между приспособлением и крышкой головки цилиндров (болт окончательно не затягивайте) (рис. 2.73).

Затяните болт и гайку с буртиком.

Подведите шестерни приспособления (Mot. 1509) к зубчатым шкивам распределительных валов.

Затяните гайки крепления зубчатых шкивов (80 Н·м).

Рис. 2.74. Снятие заглушки фазорегулятора распределительного вала впускных клапанов: 1 – болт и гайка с буртиком; 2 – гайки крепления зубчатых шкивов; 3 – заглушка фазорегулятора

Снимите заглушку фазорегулятора распределительного вала впускных клапанов (рис. 2.74).

Открутите болт крепления фазорегулятора распределительного вала впускных клапанов.

Открутите гайку крепления зубчатого шкива распределительного вала выпускных клапанов и приспособление (Mot. 1509).

Снимите зубчатые шкивы распределительных валов.

При необходимости отверните шпильку с гайкой.

Установите приспособление (Mot. 1509) с шестернями (Mot 1509-01).

Затяните болт и гайку с буртиком.

Подведите шестерни приспособления до касания с зубчатыми шкивами распределительных валов.

Рис. 2.75. Затягивание шпилек крепления зубчатых шкивов: 1 – гайка с буртиком; 2 – шпильки крепления зубчатых шкивов

Затяните шпильки крепления зубчатых шкивов (80 Н·м) (рис. 2.75).

Открутите гайки крепления зубчатых шкивов распределительных валов.

Снимите приспособление (Mot. 1509) и зубчатые шкивы распределительных валов.

Установите предварительно обезжиренные зубчатые шкивы распределительных валов, используя старые гайки.

С помощью приспособления (Mot. 799-01) затяните гайки требуемым моментом 15 Н·м.

ВНИМАНИЕ

При замене ремня привода газораспределительного механизма обязательно замените шкив коленчатого вала, обводной и натяжной ролики и ремни привода ГРМ и вспомогательных агрегатов.

Установите смещенные по отношению к оси пазы горизонтально вниз, как показано выше, повернув распределительные валы с помощью приспособления (Mot. 799-01).

Рис. 2.76. Фиксация торцов распределительных валов

Зафиксируйте приспособление (Mot. 1496) на торцах распределительных валов (рис. 2.76).

Отверните гайку крепления зубчатого шкива распределительного вала выпускных клапанов и болт крепления шкива фазорегулятора впускного распределительного вала.

Отверните гайки крепления зубчатых шкивов распределительных валов.

Убедитесь, что коленчатый вал заблокирован.

Рис. 2.77. Проверка блокировки коленчатого вала: 1 – паз коленчатого вала; 2 – ребра

Паз коленчатого вала должен находиться между двумя ребрами (рис. 2.77).

Рис. 2.78. Установка натяжного ролика: 1 – выступ; 2 – паз

Установите натяжной ролик, расположив его выступ в пазу (рис. 2.78).

Установите зубчатый шкив коленчатого вала, ремень привода ГРМ и обводной ролик.

Затяните требуемым моментом (50 Н·м) болт крепления обводного ролика.

Опорный узел коленчатого вала

Приводной шкив на разных моделях Меган устанавливался двух модификаций: с пятью пазами – до июля 2005 года и шестью – по сей день. Конструктивно он состоит из двух обойм, между которыми залито резиновое демпфирующее кольцо.

В ходе выполнения контроля специалисты автосервиса, осматривая демпферный шкив, оценивают следующие параметры:

расслоение резинового кольца;
возникновение зазора между внешней и внутренней обоймами;
смещение внешней обоймы к пластмассовой накладке двигателя;
оплавление, появление оттенков побежалости или тепловая деформация дорожек;
возникновение канавки на месте резинового кольца;
избыточное растрескивание или истирание зубчатого ремня демпферного элемента.

Расположение зубчатого шкива – сразу за приводным. На отдельных модификациях ставилась шпонка – осевой фиксатор. На части моделей шпонка – неразъемный конструктивный элемент.
