Расшифровка схемы блока предохранителей в салоне Рено Меган 2

Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть. Далее необходимо внимательно рассмотреть щиток салона, чтобы обнаружить перегоревший предохранитель.

С помощью схемы не сложно выявить расположение нужного элемента. Зачастую ломается печь. За нее отвечает ячейка номер 30, с маркировкой – SP3, перепутать не возможно.

Таблица БП в салоне Renault Megane 2

В салоне авто имеется предохранительный элемент комбинации приборов с маркировкой ВСР3, ячейка под номером 25

Рядом находится важное реле управления электрооборудованием салона. Маркировка ВР77 в ячейке 20 найдется довольно-таки быстро. Также стоит присмотреться к ячейке 10 с маркировкой SР 2

Если этот элемент будет неисправен, то полностью перестанут работать электростеклоподъемники

Также стоит присмотреться к ячейке 10 с маркировкой SР 2. Если этот элемент будет неисправен, то полностью перестанут работать электростеклоподъемники.

13 posts in this topic

Приложение 1 2. Подробнее: Фары Renault Megane II Напишите отзыв Предохранители Renault Megane II Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током.
Тормозная система 6. Системы управления силовым агрегатом: цепи запуска двигателя и зарядки АКБ; система охлаждения двигателя; подогрев топлива; система предварительного и последующего подогрева дизельных двигателей свечи накаливания ; система электронного впрыска топлива; система управления роботизированной коробкой перемены передач РКПП. Система снижения токсичности 2.
Таблицы 3.

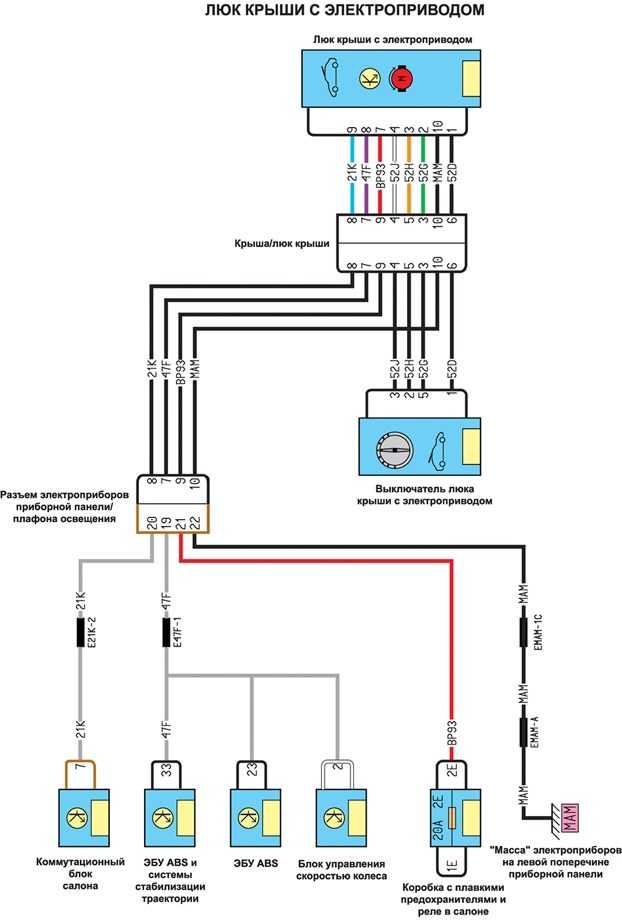

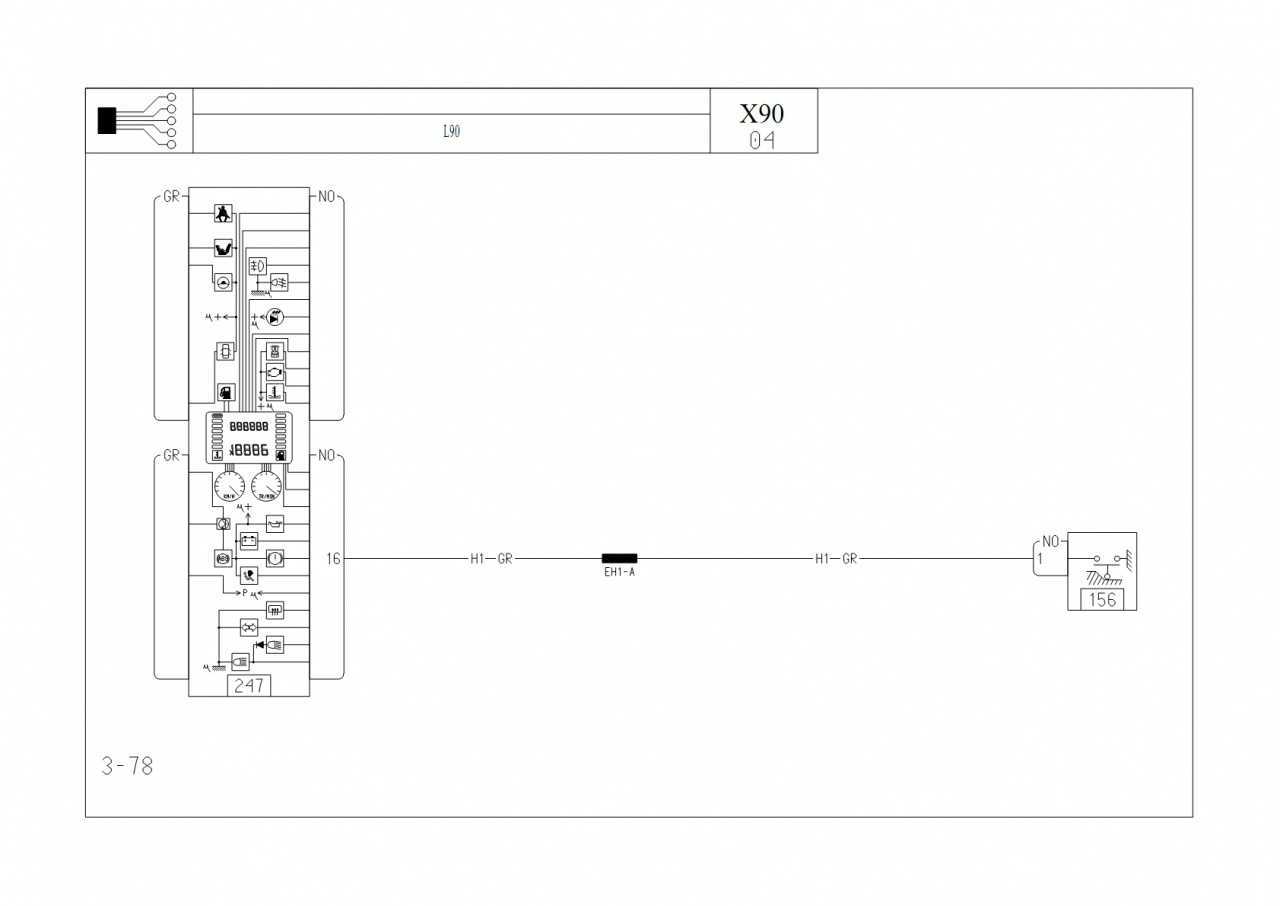

Схемы электрооборудования. Отопление и кондиционер 1. Сиденья 8.
Приложение 2 2. Система снижения токсичности 2. Топливная система 2. Таблицы 4.

13 posts in this topic

Механическая часть двигателя 2. Приложение 1 — предохранители и реле 7. Увод автомобиля на дороге 5. Наружные принадлежности кузова 8.

Снятие и установка педали тормоза модели с автоматической коробкой передач 6. Розетка для дополнительного электрооборудования. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Схемы электрооборудования. Подробнее: Фары Renault Megane II Напишите отзыв Предохранители Renault Megane II Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током. Система электроснабжения 7. Общие процедуры технического обслуживани 2.
Ошибка ESP. Ехать нельзя!

Фото точек подключения автосигнализации на Renault Scenic

Автор марат

Устанавливал Alligator M-425 (без автозапуска)

Разборка

Чтоб снять подторпедник надо отвернуть саморезы и два болтика снизу — «звездочка» ТОРХ20

И еще саморез спрятан за крышкой центральной накладки. Чтоб ее откинуть надо снять крышку ручки КПП (на защелках).

Чтоб не мешались отсоединяем разъем от крышки. Он отсоединяется втыканием тонкой отвертки и поддеванием вверх.

Открутить саморезы, крепящие нижний кожух колонки управления КПП. Потом я снимал сам кожух, у него внизу еще 2 пистона, и потом откидывал центральную крышку, но может быть центральная крышка снимается и так.

После откидывания слева (в раойне карты-ключа) есть саморез, который крепит подторпедник.

После снятия подторпедника добираемся до большого плоского черного блока — общий блок управления. Он привернут под торпедо в левой части на болтике М8, который идет сквозь этот блок. Удобнее откручивать ключём-трещёткой.

Вынутый блок:

Теперь можно делать подключение…. Проводим проводку под сирену и концевик капота: под гофром водительской двери уводим под крыло, потом, отогнув подкрылок, проводим за фару и вытаскиваем в капоте:

…где подключаемся к сирене и концевику капота (КК):

Рама, где закреплен КК, плохо контактирует с корпусом, поэтому проведен дополнительный проводок с массой.

Теперь сама сигналка…

СИД. Немного снимаем резинку-накладку левой передней стойки и просверливаем сверлом М8 отверстие в накладке левой стойки снизу, аккуратно, не задев там проводку. Продеваем разъем СИД и закрепляем СИД в накладке. Накладку снимать не нужно.

Датчик удара крепим как нравится. Я закрепил стяжкой прямо на толстый жгут проводов, который идет к электронному блоку.

И, собственно, подключение…

Питание и зажигание подключаем к блоку предохранителей и реле.

Красный — +Желтый/коричневый — + при включении зажигания. Пропадает при запуске.

Концевики:Капот — свойДвери — на электронном блоке белый защелкивающийся (закрытый) разъем (РЕ1). Снимаем его, вынимаем из него линеечку разъема, ищем концевики:LFD (left front door) — зелено-белый (17)RFD (right front door) — розово-белый (15)LRD (left rear door) — розово-белый (19)RRD (right rear door) — коричнево-белый (16)Концевик багажника (КБ) — белый (8)Концевики подключать с полной диодной развязкой. То есть диоды как на сигналку, так и на блок. Иначе  при сборке сигналка думает, что что-то открыто.

Можно подключить «отпирание багажника с брелка», но отпирание это возможно, только когда разблокирован ЦЗ, поэтому нет смысла, но проводок есть:отпирание багажника — (РЕ1) — коричневый (7)

Поворотники: на электронном блоке серый простой (открытый) разъем (РР3), спаренные провода бежевые и оранжевые (8 и 9)

Также можно попробовать использовать режим по управлению аварийкой. В закрытом черном разъеме на блоке (PE2) есть проводок фиолетовый/белый. При подаче на него (-) он включает и выключает аварийку. То есть подали (-) — включилась, подали еще раз (-) — выключилась.

Центральный замок:От открытого черного разъема PP2 идут сдвоенные провода:двойной светлый зелёный (толстый-тонкий) (5)двойной белый (6)двойной оранжевый (7)двойной светлый зелёный (тонкий-тонкий) (8)

Провода 5-6 = управление всеми дверями, кроме водительской (и кроме багажника!)Провода 7-8 = управление водительской дверью

При отпирании на 5 и 7 появляется (+)При запирании на 6 и 8 появляется (+)

Отказываемся от раздельного управления водительской дверью и подключаем схему «с разрывом цепи и подачи (+) для управления» — это силовые провода, поэтому предохранители ставить 10А.

Схема подключения:

Уф…

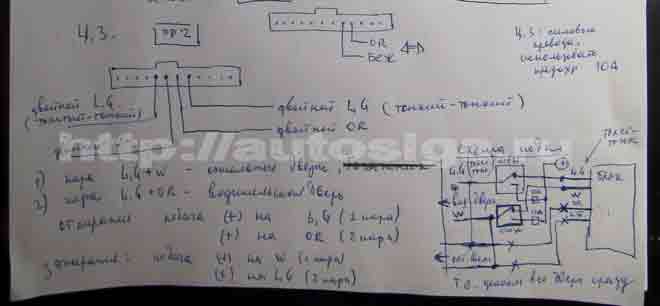

А вот рабочая зарисовка.Английская кодировка цветов:ОR — оранжевый, W — белый, L.G. — светло-зеленый, V — фиолетовый, BR — коричневый, R — красный, P — розовый, Y — желтый, БЕЖ — бежевый (светло-светло-коричневый)

…в этом варианте не управляется (открыть/закрыть) дверь багажника. До конца разобраться не успел. Может, кто допишет.

Диагностика

  • климат-контроль;
  • центральный блок связи кабины;
  • панель;
  • рулевой механизм;
  • системы безопасности;
  • тормозной механизм;
  • топливные системы.

Помимо основного ЭБУ, в салоне есть сеть KL-Line, которая сканирует состояние АКПП, ксеноновых фар и устройства запуска и питания двигателя с газораспределительным блоком.

Самодиагностика

Чтобы запустить процесс самодиагностики Рено Меган 2, необходимо вставить магнитный ключ в соответствующий слот и нажать кнопку Adac, отвечающую за отображение данных на мониторе бортового компьютера. Обычно это небольшая круглая кнопка, расположенная сбоку от правого подрулевого переключателя. Чтобы активировать режим самотестирования, нажмите и удерживайте кнопку запуска двигателя в течение нескольких секунд. Это делается одновременно с нажатием клавиши Adac.

При успешном запуске загораются все сигнальные лампы и лампочки в комбинации приборов.

На мониторе Renault отображается информация о прошивке процессора.

Для получения интересующей информации (уровень топлива в баке, расход бензина, аномалии и т.д.) необходимо попеременно нажимать кнопку. В процессе могут возникнуть системные ошибки. Чтобы завершить самотестирование Megane 2, нажмите кнопку сброса пробега на приборной панели Megane 2.

В процессе самодиагностики коды ошибок можно распознать по сигналам центрального индикатора приборной панели Megan 2. Определенное количество миганий соответствует определенным числам и символам. Количество сигналов от 1 до 9 обозначает соответствующую цифру. 10 миганий означают 0. Количество миганий 11 12 13 14 15 16 определяется латинскими буквами ABCDE F.

Количество вспышек составляет один символ, а комбинация из 4 символов указывает на код ошибки Megan 2. Интервалы между вспышками используются для идентификации отдельных символов и комбинаций из четырех цифр: 1 секунда между символами и 1,8 секунды между кодами. Кодировка 0000 означает, что на Megane 2 неисправностей нет.

Диагностика сканером

Для более детальной и точной диагностики систем Renault Megane 2 используются внешние цифровые устройства и тестовые программы. Производитель рекомендует устройство CLIP с поддержкой диагностического протокола OBD 2. Для работы вам понадобится ноутбук или другое мобильное устройство с необходимым программным обеспечением.

Renault может зацепить устройство (Ссылка на источник фото)

Наиболее подходящей утилитой для сканирования является DDT2000, но, несмотря на это, она не дает полного представления о состоянии систем Renault Megan 2. Для более детального анализа доступны базовые платные приложения Renault CAN Clip V-80 и Clip V — 93.

Сканирование с помощью устройства помогает выявить ошибки и неисправности Меган 2. Для начала процесса тестирования вам понадобится магнитный ключ и следующая процедура:

Вставьте магнитный ключ в соответствующий слот Megane II.

Расположение диагностического разъема Рено Меган 2 (Ссылка на источник фото)

  • Нажмите и удерживайте кнопку СТАРТ в течение 5 секунд.
  • Подключаем сканер и действуем по его инструкции.

Возможно, вам потребуется ввести Megan VIN 2, хотя некоторые устройства обнаруживают его автоматически. Результатом сканирования является информация о послепродажном обслуживании автомобиля, типе вождения и коробке передач Megane 2. После обнаружения и устранения неисправностей необходимо произвести сброс бортового процессора.

Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей

Блок предохранителей Меган 3: где находится, схема и предназначение

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота. К слову, для этого желательно запастись предохранителем на 15А

В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

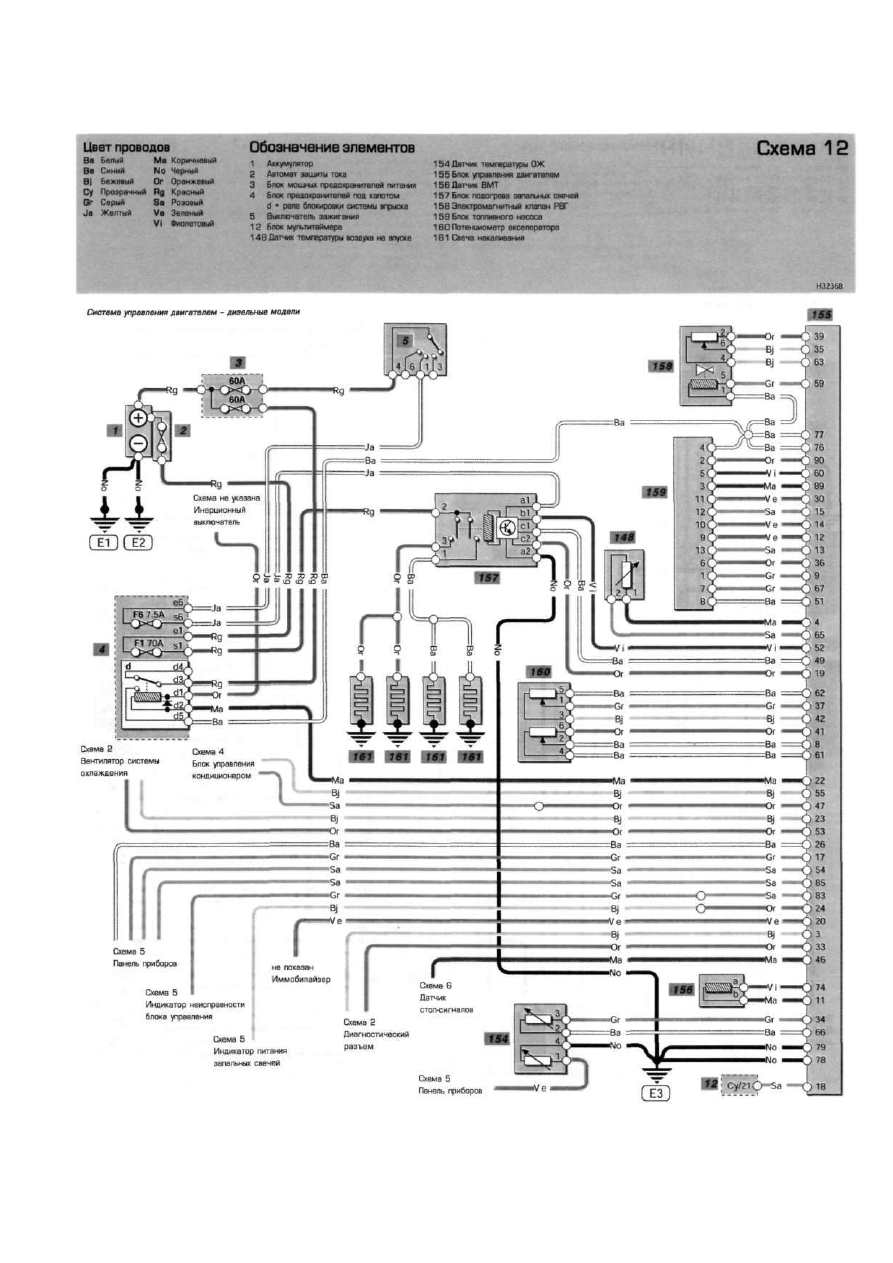

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте. В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Точки подключения автосигнализации Рено Меган 2: пошаговое руководство

Принцип работы охранного устройства

Базовые модели Renault Megane 2 оборудованы сигнализацией, которая способна контролировать поверхность корпуса автомобиля по периметру и пространство салона в полном объеме. Сигнально-охранная система активируется с ДУ. Команду о подключении и отключении охранного комплекса Рено принимают антенны двух видов: пуска двигателя и запирания/блокировки дверей.

Сигнал обрабатывается центральным коммуникационным блоком и по соединительному парному жгуту передается на замки и датчики чувствительности. Включенная система сигнализации Renault Megane контролирует: попытку вскрытия дверей, люков, сотрясание (удар) кузова, нарушение ультразвукового поля салона. Под охраной находятся: двери, салон, капот, багажник.



Периферийные устройства Renault и точки кузова, в которых они закреплены

Контролирующие устройства

  • Блок сигнализации с сиреной: закреплен в левой части багажника Megane.
  • Датчики контроля пространства салона: смонтированы на задних стойках.
  • Контроллеры плотности прилегания дверных панелей: размещены под каждым закрывающимся элементом кузова.
  • Датчик удара – в багажном отделении слева.

 Приемные устройства

Антенны пуска силового агрегата Меган крепятся:

  • под лицевой панелью салона,;
  • под накладкой на шахте салона;
  • на полу в багажнике.

 Антенны управления замками с устройством опознавания «своей» карты установлены:

  • в корпусе дверей;
  • под хвостовым бампером.

Сигнальные устройства

  • Индикатор включения – это светодиод, точка размещения которого – на потолочной панели у центрального зеркала в салоне Renault.
  • Элементы светового и звукового оповещения – это система освещения авто, звуковой сигнал и сирена блока автосигнализации.

Управляющие устройства

  • Центральный коммуникационный блок управления всей электросистемой Renault, в т.ч. автосигнализацией, расположен под панелью приборов слева от рулевой колонки.
  • Слот карты размещен под магнитолой.
  • Ручной выключатель сигнализации смонтирован в вещевом ящичке.

Коммутация

В непосредственной близости от каждого периферийного устройства расположены точки подключения (разъемы). Приборы соединены в цепь с центральным коммуникационным блоком, на котором выполнено большинство подключений.

ЦКБ находится под боковой панелью панели управления Рено Меган на клипсах слева от рулевой колонки. Точки подключения слота карты расположены за центральной консолью салона. Для доступа к ЦКБ потребуется выкрутить два самореза, на которые крепится крышка нижней подторпедной части, далее отсоединяем защелки самой крышки. Теперь выворачиваем винт крепления крышки центрального блока управления ЦКБ (ВСМ) и выдвигаем его.

Следующим шагом будет получение доступа к слоту. Для чего снимаем декор в центре торпеды, получая доступ к кнопке «Старт» и картовводу. После чего убираем панель у магнитолы и КК. Отжимаем фиксаторы и извлекают картоввод. На разъемах ЦКБ расположены свободные контакты, которые могут быть использованы как альтернативные точки подключения к Рено дополнительных систем сигнализации. Ее функциями могут быть: дистанционное управление двигателем, обратная связь, блокировка педалей и другие.

Хорошие сканеры для Megane

Помимо оригинального диагностического прибора Renault CAN CLIP, а также его китайской версии, существует ряд аналоговых сканеров, которые используются для диагностики автомобилей Renault Megan 3:

Renault может клип V165

  • Renault Consult-III;
  • сканер Autoboss PC-MAX;
  • диагностический адаптер VAS 5054A;
  • Запустить CReader серии 5, 6, 6+;
  • Сканер Pro 2020;
  • Delphi DS150E;
  • сканматик 1, 2;
  • сканер Valeo V40 / V42 — OBDII (J2534);
  • OBD2 ELM327 версия 1.5 Bluetooth 2;
  • UCANDA VDM 2.

Автосканер Renault Consult IIIЭти сканеры совместимы с любой серией Megane 3. Они помогут провести полную проверку системы, выявить возможные ошибки и неисправности.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Датчики кислорода

Один находится в выпускном коллекторе, расположен для катализатора (верхний датчик). Его выход из строя приводит к повышению или нестабильности оборотов, снижению тяги и другим проблемам в работе двигателя.

При диагностике требуется обратить внимание на температуру верхнего датчика кислорода, который оборудован спиралью. Она нагревается при запуске. Значение в миливольтах должно находиться в рамках от 100 до 800 мВ

Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме

Значение в миливольтах должно находиться в рамках от 100 до 800 мВ. Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме.

Решение проблемы – замена лямбда-зонда. Нижний датчик идет как диагностический и сигнализирует о состоянии катализатора. Если он оборван, это не влияет на работу двигателя в целом, но может привести к выходу катализатора из строя.

Коммутационный блок Рено Меган 2

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

  • снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
  • откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
  • в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Описание

1 7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2 10А Лампа дальнего света левой блок-фары
3 10А Лампа дальнего света правой блок-фары
4 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары
5 10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6 20А Лампы противотуманных фар
7 7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей
8 15А Запорный электро механизм противоугонного устройства рулевой колонки
9 5А Модуль подушки безопасности водителя, электро ­усилитель рулевого управления
10 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11 5А Электро механизм противоугонного устройства ру­левой колонки
12 5А Автоматическая коробка передач
13 10А Блок управления системой питания сжиженным газом
14 10А Лампы света заднего хода
15 20А Реле электромагнитного клапана системы питания сжиженным газом
16 10А Электромагнитная муфта компрессора кондиционера
17 10А Резерв
18 40А Электро вентилятор системы охлаждения двигателя
19 25А Блок управления ABS
20 30А Обогрев стекла двери задка
21 25А Реле стартера
22 25А Электродвигатель стеклоочистителя ветрового окна
23 25А Резерв

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Описание

1 10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши
2 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока
3 10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538)
4 10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537)
5 20А Предохранитель правой и левей противотуманных фар (176-177)
6 10А Предохранитель левой фары (дальний свет)
7 10А Предохранитель правой фары (дальний свет)
8 25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094)
9 25А Электродвигателя очистителя ветрового стекла
10 5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232)
11 15А Предохранитель электро замка рулевой колонки
12 Резерв
13 Резерв
14 15А Системы впрыска, Реле защиты
15 10А Резерв
16 5А АКП
17 7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные
18 5А Электро замок рулевой колонки
19 10А Лампы заднего хода
20 20А Реле подогрева топлива
21 15А Насос омывателя топлива
22 10А Муфта компрессора кондиционера
23 30А Элементы обогрева заднего стекла

Как сохранить свечи

Вот видеоурок, объясняющий, как обслуживать (или заменять) свечи зажигания на Toyota Yaris. Вот что вам нужно: карманный ключ с трещоткой на 10 мм, медная смазочная трубка и карманный свечной ключ на 16 мм. Сначала отсоедините клипсы, крепящие воздушный короб. Теперь у вас есть доступ к свечам. Карманом на 10 мм ослабьте болт крепления катушки зажигания и извлеките саму катушку; гнездом свечного ключа на 16 мм открутите и выньте свечу зажигания. Нанесите немного медной смазки на его головку, затем вкрутите его обратно в корпус и снова вставьте катушку зажигания. Снова отпустите болт катушки и снова прикрепите зажимы воздушной камеры.

by ScegliAuto

Фазорегулятор распределительного вала

К4М

Фазы газораспределения плавно изменяются от 0 до 43° по углу поворота коленчатого вала. Фазорегулятор управляется электромагнитным клапаном, на который подается электропитание в виде переменного сигнала степени циклического открытия от ЭБУ системы впрыска.

F4R

Фазорегулятор является электромагнитным клапаном, который запитывается по принципу «да-нет» от ЭБУ системы впрыска.

Управление электровентилятором системы охлаждения двигателя и сигнальной лампой аварийной температуры охлаждающей жидкости

Запрос поступает от ЭБУ системы впрыска по мультиплексной сети (функция централизованного управления температурой охлаждающей жидкости). Напряжение питания подается на электровентилятор от блока защиты и коммутации.

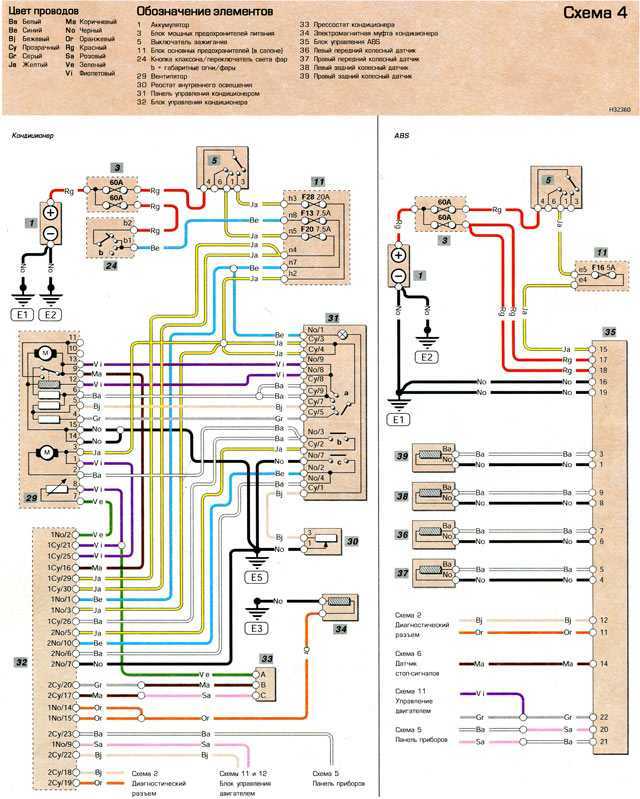

Управление компрессором кондиционера

Запрос поступает от ЭБУ системы впрыска по мультиплексной сети. Запрос вырабатывается на основе данных о работе климатической установки, а также с учетом температуры охлаждающей жидкости. Компрессор кондиционера запитывается через блок защиты и коммутации.

Управление топливным насосом

Запрос поступает от ЭБУ системы впрыска. Напряжение питания подается на топливный насос от блока защиты и коммутации.

Блок защиты и коммутации

Блок подает напряжение питания к следующим агрегатам:

  • катушки зажигания;
  • топливный насос;
  • компрессор кондиционера;
  • электровентилятор;
  • некоторые исполнительные механизмы системы впрыска (форсунки, электромагнитный клапан продувки адсорбера и т.п.).

Блок защиты и коммутации размещен в моторном отсеке рядом с аккумуляторной батареей. Блок обеспечивает защиту цепей некоторых электрических приборов.

Для выполнения этой функции в состав блока входят предохранители и несколько встроенных реле:

  • реле ««+» после замка зажигания»;
  • реле топливного насоса;
  • реле компрессора кондиционера;
  • реле электровентилятора системы охлаждения двигателя;
  • реле стартера (управление тяговым реле стартера).

Эти реле несъемные.

ЭБУ системы впрыска

Блок постоянно получает по мультиплексной сети информацию об электрической мощности, вырабатываемой генератором. Это необходимо для того, чтобы потребление электроэнергии на автомобиле не превышало возможностей генератора. Основной задачей является обеспечение зарядки аккумуляторной батареи.

Педаль акселератора

Замена педали акселератора не представляет сложности.

ЭБУ принимает в качестве опорного значения отпущенной педали значение, считанное при включении зажигания.

Датчик, выполненный в виде двухдорожечного потенциометра, выдает в ЭБУ информацию о положении педали акселератора. Напряжение сигнала с датчика имеет две токопроводящие дорожки с разным сопротивлением. С первой токопроводящей дорожки подается напряжение (0–5 В), в два раза выше напряжения сигнала со второй дорожки (0–2,5 В). Сравнение напряжения обоих сигналов позволяет убедиться в соответствии выработанного сигнала текущему значению.

Режим холостого хода

Обороты холостого хода увеличиваются не более чем на 160 мин–1, если напряжение аккумуляторной батареи ниже 12,7 В.

В случае присутствующей и запомненной неисправности датчика абсолютного давления заданный режим холостого хода устанавливается равным:

  • 896 мин–1 (двигатели K4J и К4М),
  • 1024 мин–1 (двигатель F4R).

Система впрыска S3000 управляет включением трех сигнальных ламп и отображением сообщений в соответствии со степенью тяжести выявленных неисправностей с целью определения необходимой диагностики.

ЭБУ системы впрыска управляет включением сигнальных ламп и выведением сообщений на щитке приборов. Данные сигнальные лампы включаются в течение фазы запуска двигателя, а также при неисправности системы впрыска или перегреве двигателя.

Команды на включение сигнальных ламп передаются на щиток приборов по мультиплексной сети.

Принцип работы

Естественно, существует несколько возможных модификаций данного устройства, а также несколько его разновидностей, однако если затрагивать иммобилайзер именно в Рено Логан, то здесь установлен электронный вид данного устройства.

Отвечает иммобилайзер за блокировку двигателя, если машину пытается завести посторонний человек, но конечно речь идет не о считывании ДНК, все намного проще и в то же время надежнее. Обсуждаемое устройство безопасности устроено таким образом, что система корректно отзывается только на определенный ключ. То есть если в замок зажигания вставить посторонний ключ, его кодировка не совпадет с блоком иммобилайзера установленным за рулем машины и система отработает таким образом, что в двигателе заблокируется система впрыска, после чего завестись можно будет, только имея определенный ключ.

Датчики педали газа и дроссельной заслонки

Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.

А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.

Заключение

Как и в любой другой современный двигатель, 16 клапанный мотор Рено К4М 1.6 литра работает при помощи электронного блока управления (ЭБУ), который получает информацию с датчиков. Выход из стоя любого из них приводит к тому, что двигатель перестает работать или его работа ухудшается – падает тяга, появляется перегрев или расход топлива.

Иногда может показаться, что электроника просто добавляет проблем, но это не так, она позволяет выявить неисправности на ранней стадии, диагностировать их при помощи сканера и не доводить дела до серьезных поломок, требующих капитального ремонта.

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

https://youtube.com/watch?v=78_r3okgxCQ

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
