Особенности конструкции

Конструкция кузова автомобиля Нива Шевроле

Кузов автомобиля пятидверный, цельнометаллический, сварной, несущей конструкции

Кузов состоит из остова и навесных узлов: капота, дверей, бамперов, деталей остекления, внутренней обивки и наружной отделки.

Остов кузова представляет собой жесткую пространственную ферму, состоящую из следующих узлов: основания пола с передком и поперечиной 20 заднего пола, правой и левой боковин 22 в сборе с задними крыльями 21, передней балки крыши 13, усилителей крыши 15 и 18, а также панели крыши 17.

К навесным узлам относятся боковые двери и дверь задка, капот, передние крылья, буфера и облицовка радиатора.

Двери и капот закреплены на кузове при помощи петель.

Передние крылья, а также передний и задний буфера закреплены на кузове болтами.

Облицовка радиатора прикреплена четырьмя винтами.

Ветровое, заднее и боковые стекла приклеены к кузову (стекло двери задка приклеено к двери и имеет элемент обогрева) и являются частью его силовой схемы.

Передние сиденья раздельные, с регулировкой наклона спинок и механизмами перемещения в продольном направлении, с легкосъемными подголовниками, регулируемыми по высоте и углу наклона.

Заднее сиденье, конструктивно состоящее из двух сидений, может быть сложено для увеличения объема багажного отделения, как целиком, так и по частям.

Посадочные места водителя и пассажиров оборудованы ремнями безопасности.

В салоне автомобиля установлены панель приборов, прикуриватель, пепельницы, вещевой ящик, противосолнечные козырьки, система отопления и вентиляции, зеркало заднего вида.

Автомобиль оборудован двумя передними и одной задней проушинами для буксировки, фартуками передних и задних колес.

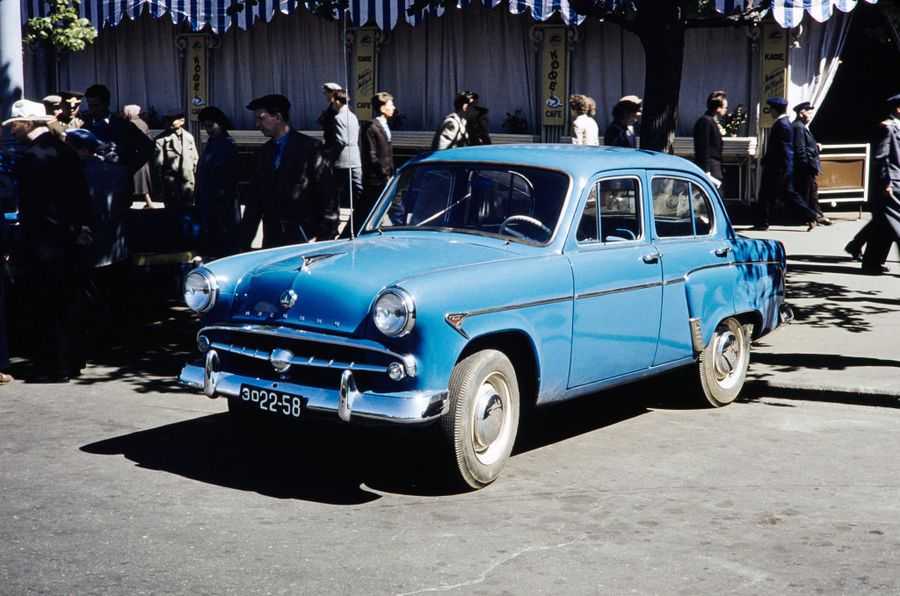

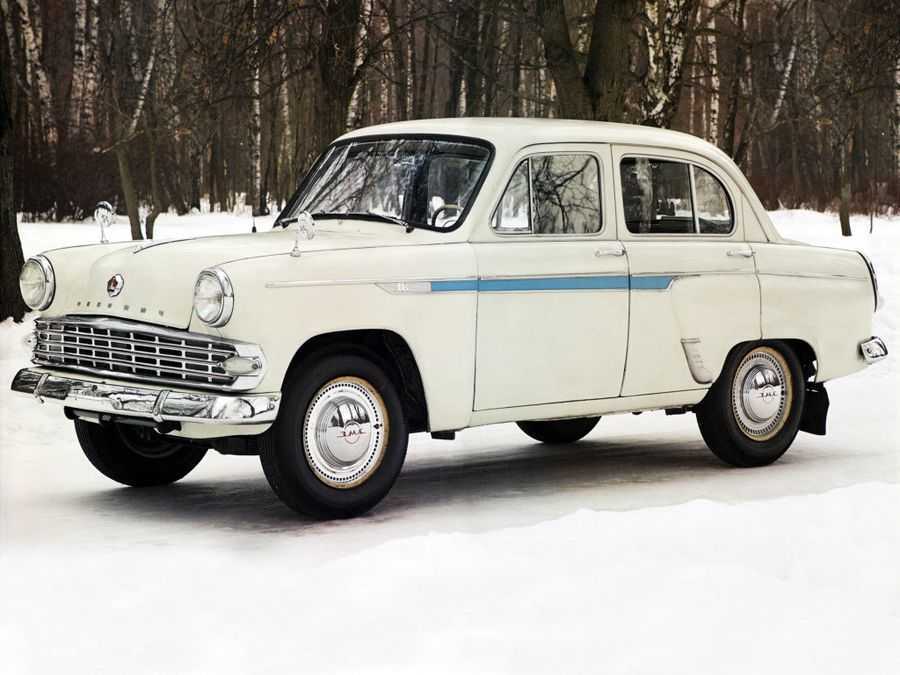

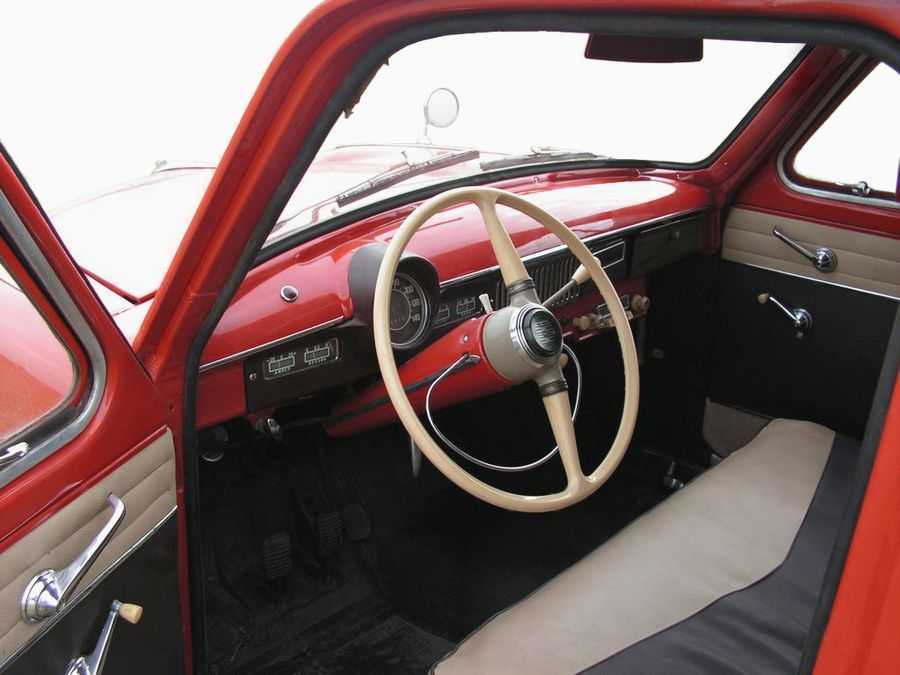

Москвич-402 / -407

Первый советский легковой автомобиль периода «оттепели», который полностью создали советские инженеры. Производство этой модели началось в 1956 году. Всего за два года было выпущено 87 658 экземпляров.

По сравнению с предшественником «Москвич-402» имел более современный экстерьер и более совершенный по конструкции кузов. Автомобиль получил отдельный багажник с наружным доступом, гнутые лобовое и заднее стёкла, высокий уровень внутренней отделки, независимую бесшкворневую переднюю подвеску с двойными поперечными рычагами и 12-вольтовое электрооборудование, а также много других нововведений. Комплектовался двигателем М-407, который работал совместно с механической 3- и 4-ступенчатой КПП.

Первая модификация автомобиля произошла в 1958 году. Измененный автомобиль получил название «Москвич-407» и усовершенствованный двигатель мощностью 45 л.с. Полумиллионным автомобилем МЗМА, сошедшим с конвейера в декабре 1960 года, стал именно «Москвич-407». Несколько лет подряд половина всех «Москвичей-407» уходило на экспорт, в т.ч. во Францию, Бельгию, Скандинавию, Финляндию, Англию и другие страны.

В 1962 году вышла переходная модель «Москвич-403», которая имела другую подмоторную раму и конфигурацию моторного отсека. В этой модели также применялись новые агрегаты, которые были разработаны для нового «Москвича-408».

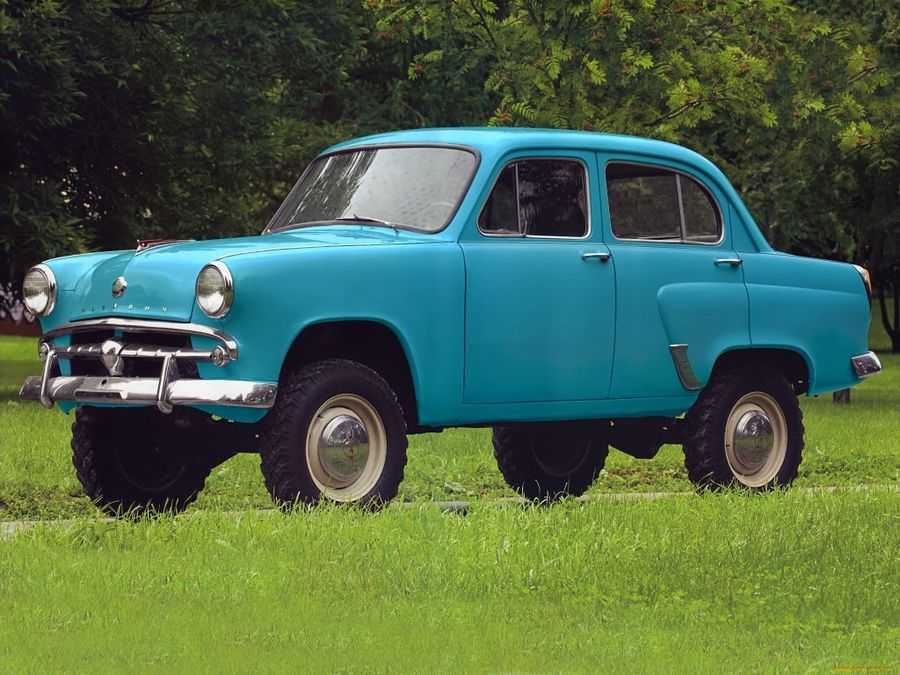

На базе «407-ой» модели были выпущены полноприводный седан «Москвич-410 (410Н)» и полноприводный универсал «Москвич-411». Эти советские автомобили повышенной проходимости были ориентированы для нужд сельских жителей. На автомобили установили шины увеличенной размерности 6.4-15 дюймов с «зубчатым» рисунком протектора, а дорожный просвет увеличили до 220 мм.

Ремонт

Безусловно, незначительные дефекты, появляющиеся в ходе эксплуатации 2121, вовсе не повод для замены кузова. Эти дефекты можно легко устранить своими руками, экономя на дорогостоящих услугах специалистов.

Царапины, к примеру, можно легко и просто устранить путем полировки. Используются несколько видов шлифовальных составов и материалов, которые эффективно снимают верхний слой ЛКП, выравнивают идеально потрепанные кузовные места.

К ремонту кузова относят также восстановление геометрии. Искривление остова и его составляющих происходит не только по причине удара, но и вследствие перепадов температур и устаревания металла.

При этом крайне не рекомендуется следовать инструкции по эксплуатации бездумно. Например, если в книжке написано, что кузов протянет столько-то лет, не нужно этому верить, так как более активная эксплуатация, лишние нагрузки и плохое качество дорожного покрытия вызывают излишний надрыв в отдельных соединениях, сокращая ресурс работы автомашины.

Проводить восстановление геометрии путем растяжки или сжатия металлического остова рекомендуется только в специализированных автосервисах, оснащенных передовым оборудованием (компьютерными системами), станками и так далее. К сожалению, самостоятельными силами осуществить грамотную правку не получится.

С другой стороны, если после диагностики удалось выяснить, что деформированы лишь некоторые элементы кузова, то путем выстукивания и выдавливания можно вполне эффективно все устранить. И в данном случае можно провести работу двумя способами: без покраски или с ней.

Рассмотрим оба варианта подробнее:

Первый вариант ремонта основан на свойствах стали. Например, каждый элемент, имеющий упругость, тяготит выпрямиться в изначальное положение. Данный характерный признак можно пустить в ход с пользой, если грамотно, применяя специнструменты и технологии, выдавить вмятину и отполировать.

Еще один вариант ремонта кузовной поверхности 2121 подразумевает вырезание деформированной поверхности. Это делается в тех случаях, когда выправить элемент вышеописанными способами не получается. В итоге кузовной элемент с 2121 вырезается, сваривается заплата.

Наконец, если и это сделать невозможно, можно воспользоваться заменой определенного кузовного элемента целиком. Например, это может быть крыло, бампер, передняя панель кузова и так далее.

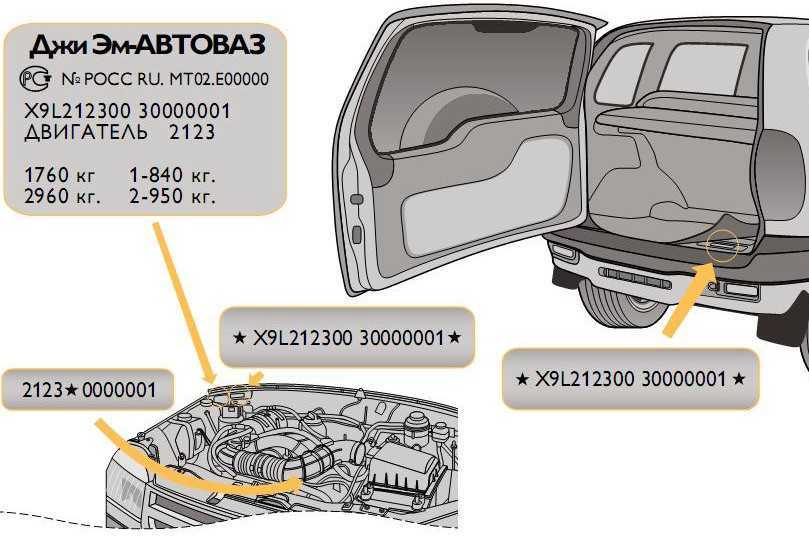

Идентификация

Вторая строчка несёт в себе информацию о типе транспортного средства, его номенклатурный номер.

Третья строчка читается следующим образом:

1. международный код завода изготовителя (первые три буквы);
2. модель транспортного средства (следующие шесть цифр;
3. год изготовления автомобиля (латинская буква или же цифра);
4. шасси (заключительные семь цифр).

Левая колонка (сверху вниз):

1. допустимая полная масса (килограмм);
2. масса допустимая с прицепом.

Правая колонка (сверху вниз):

1. нагрузка допустимая на ось спереди;
2. нагрузка допустимая на ось сзади.

Конечно же, не боги горшки обжигают, и заменить кузовные детали шевроле нива своими руками по силам каждому. В свете этого вашему вниманию предлагается инструкция о том, как демонтируются основные кузовные запчасти шевроле нива,без снятия которых какой либо серьёзный ремонт не возможен.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Материал и технология изготовления

Кузов современного легкового автомобиля изготавливается из высокопрочной стали, которая проходит несколько этапов обработки. Небольшая толщина используемого металла позволяет намного уменьшить общий вес машины, что положительно сказывается на его динамике и экономичности. Несмотря на маленькую толщину стали, конструкция кузова рассчитана таким образом, что он является одновременно и легким, и прочным. На большинстве современных авто кузовные детали скрепляются между собой точечной сваркой. Это позволяет обеспечить надежность соединения элементов и уменьшить количество кромок и острых углов, которые наиболее уязвимы по отношению к коррозии. В перспективе автомобильная промышленность будет применять лазерное сваривание деталей. Такой подход сводит к минимуму наличие выпуклостей и впадин на швах, а конструкция кузова станет более простой и надежной.

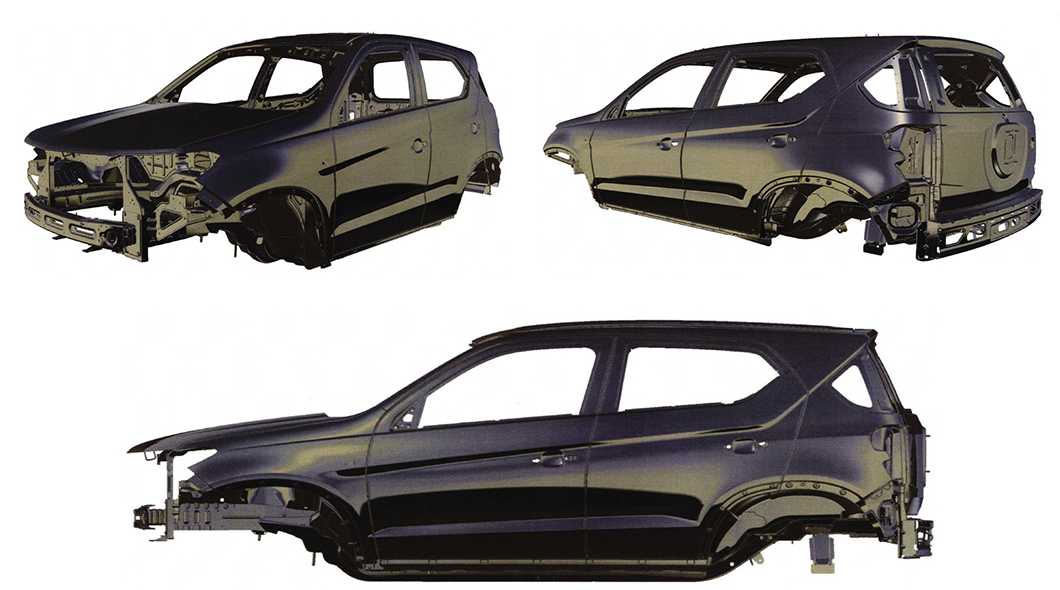

Конструкция кузова

Как видно, во всех типах несущей части присутствует кузов автомобиля. От этого элемента во многом зависит внешний вид машины, комфортабельность, показатели безопасности. Поскольку на легковых авто наибольшее распространение получил несущий кузов, то в дальнейшем рассматривать будем именно его.

Такой кузов автомобиля представляет собой некий каркас, состоящий из ряда составных частей, к которым крепятся узлы авто, а также внешние элементы, выполняющие определенные функции, включая и декоративные – крылья, двери, капот, крышка багажника, оптические приборы, бампера и прочее.

Конструкция кузова

Конструкция кузова автомобиля включает в себя:

• основание;
• переднюю и заднюю часть;
• боковины;
• крышу.

Каждая из составных частей состоит из ряда компонентов. Все они соединены между собой при помощи сварки, что обеспечивает необходимую жесткость каркасу.

В качестве основания выступает днище, выполненное в виде щита с подогнутыми краями и проделанным в центральной части тоннелем. Этот тоннель не только повышает жесткость основы, но еще и выступает каналом для прокладки некоторых составных элементов авто – топливных и тормозных трубопроводов, труб системы отвода выхлопных газов, а в задне- и полноприводных авто – еще и для размещения ряда узлов трансмиссии. В некоторых авто в днище дополнительно проделывается ниша для размещения запасного колеса (в задней части).

Одной из основных функций передней части кузова авто является обеспечение пассивной безопасности. При фронтальном столкновении составляющие передка принимают на себя весь удар, и деформируясь гасят энергию. Поскольку для этого необходима достаточно высокая прочность, конструкция передка включает в себя продольные лонжероны. В авто с переднемоторной компоновкой они также выступают в качестве конструкции для крепления мотора. Дополнительно для выполнения этой функции передняя часть может комплектоваться подрамником.

Также в состав этой части входят передний щит, отделяющий мотор от салона, панель для крепления оптики и радиаторной решетки, боковины с колесными арками, которые могут быть выполнены заодно с крыльями. Но зачастую крылья делают съемными, поэтому являются навесной частью, так же, как и бампер с решеткой радиатора. Передняя часть сверху накрывается капотом – специальной крышкой.

Примерно такую же компоновку имеет и задняя часть, но зачастую крылья у нее входят в конструкцию и не являются съемными.

Дополнительно заднее крыло входит в конструкцию боковины кузова. Помимо нее боковина включает в себя пороги – одни из основных элементов, которые на ряду с лонжеронами обеспечивает жесткость конструкции.

К боковинам также относятся стойки – передняя, средняя и задняя, к которым крепиться крыша – цельноштампованный лист металла заданной формы. Съемными элементами этой составляющей являются двери авто.

В целом, днище с порогами и стойки с крышей и дверьми формируют отсек для размещения пассажиров.

Как уже отмечено крепления составных элементов осуществлено при помощи сварки, что делает конструкцию кузова неразъемной, поэтому многие компоненты одновременно относятся к нескольким его составляющим частям.

Стоит сказать, что состав кузова автомобиля может не иметь каких-то определенных частей. К примеру, в кузове кабриолет крыша отсутствует как таковая. Но поскольку в обычной компоновке нагрузка распределяется и на нее (за счет цельной конструкции), и крыша тоже в некоторой мере обеспечивает жесткость, то в кабриолете для компенсации снижения жесткости кузова усиливают пороги и двери.

Популярные типы автомобильных кузовов

Рассмотрим наиболее часто встречающиеся на наших дорогах типы кузовов легковых автомобилей с фото для каждой из разновидностей.

Седан

На сегодня широкое распространение среди автомобилистов получили транспортные средства с типом кузова седан. У таких автомобилей присутствует два ряда кресел и четыре двери. Сзади имеется изолированное пространство багажного отсека, закрываемое горизонтальной крышкой.

Данный тип кузова предоставляет преимущества в большей степени для пассажиров. Перевозить в нем габаритный груз будет достаточно проблематично. Местом обитания седанов являются городские улицы и загородные трассы. Относительно невысокий клиренс не даст возможности покорять бездорожье. Также и парковка для седана будет на первых порах проблематичнее, чем для хэтчбека либо универсала, габариты которых молодые водители чувствуют легче.

В разных странах классификация легковых автомобилей по типу кузова может иметь отличия в названиях. Например, седаны в некоторых европейских странах имеют свои названия:

К плюсам этого типа кузова можно отнести то, что машина не нуждается в дополнительном дворнике для заднего стекла, а также в салоне меньше шума со стороны багажника, нежели чем у хэтчбека и универсала.

Chevrolet Niva Manual

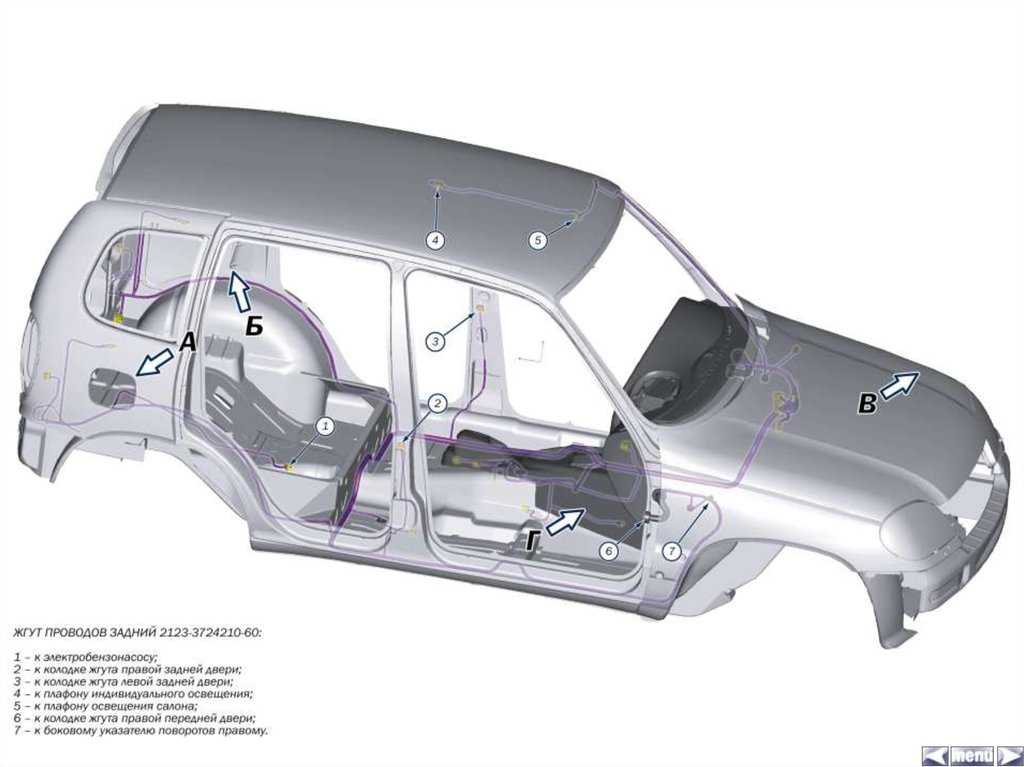

Шевроле Нива Кузов

Детали кузова: 1 — верхняя поперечина рамки радиатора; 2 —брызговик правого переднего крыла; 3 — щиток передка; 4 — правое переднее крыло; 5 — правая передняя дверь; 6 — капот; 7 — правая задняя дверь; 8 — панель крыши; 9 — дверь задка; 10 — поперечина заднего пола; 11 — левая боковина кузова; 12 — левое заднее крыло; 13 — левая задняя дверь; 14 — туннель пола; 15 — левая передняя дверь; 16 — левое переднее крыло; 17 — балка переднего бампера; 18 — нижняя поперечина рамки радиатора; 19 — правая стойка рамки радиатора; 20 — правый передний лонжерон.

Кузов — цельнометаллический, сварной, пятидверный, несущей конструкции. Его элементы соединены между собой контактной сваркой(в труднодоступных местах — электросваркой полуавтоматом в среде инертного газа). Стыки панелей и сварные швы герметизированы мастикой. Передние и задние двери с передним расположением петель, с опускными стеклами. Дверь задка — распашная c расположением петель слева. Стекла — гнутые, безопасного типа. Ветровое стекло — трёхслойное, полированное. Стекла дверей и стекло двери задка — полированные, закалённые (стекло двери задка — с элементом обогрева). Ветровое стекло, стекло двери задка и стекла окон боковин вклеены в проёмы кузова и являются частью его силовой схемы. Спереди и сзади кузова установлены энергопоглощающие бамперы. Передние сиденья — раздельные, с регулировкой наклона спинок и перемещения в продольном направлении. Подголовники — съёмные, регулируемые по высоте и наклону. Заднее сиденье — с раздельными подушками и спинками. Для перевозки крупногабаритного груза сиденье можно сложить полностью или по частям. Передние и задние боковые места оборудованы трёхточечными ремнями безопасности с инерционными катушками, среднее — только поясным ремнём без инерционной катушки. Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров. Часть автомобилей комплектуется системой кондиционирования воздуха (см. Система отопления, вентиляции и кондиционирования).

Источник

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

10.1 Особенности конструкции / Chevrolet Niva

Кузов автомобиля типа универсал, пятидверный, цельнометаллический, сварной, несущей конструкции. Кузов состоит из остова и навесных узлов: капота, дверей, бамперов, деталей остекления, внутренней обивки и наружной отделки.

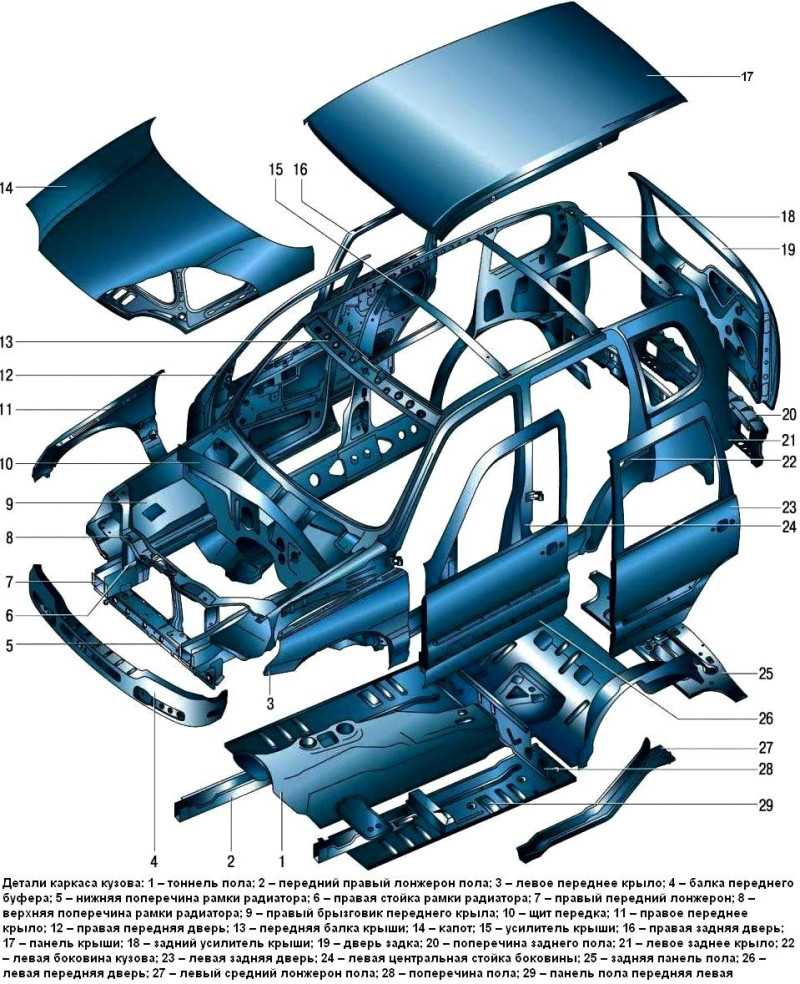

Рис. 10.1. Детали каркаса кузова: 1 – тоннель пола; 2 – передний правый лонжерон пола; 3 – левое переднее крыло; 4 – балка переднего буфера; 5 – нижняя поперечина рамки радиатора; 6 – правая стойка рамки радиатора; 7 – правый передний лонжерон; 8 – верхняя поперечина рамки радиатора; 9 – правый брызговик переднего крыла; 10 – щит передка; 11 – правое переднее крыло; 12 – правая передняя дверь; 13 – передняя балка крыши; 14 – капот; 15 – усилитель крыши; 16 – правая задняя дверь; 17 – панель крыши; 18 – задний усилитель крыши; 19 – дверь задка; 20 – поперечина заднего пола; 21 – левое заднее крыло; 22 – левая боковина кузова; 23 – левая задняя дверь; 24 – левая центральная стойка боковины; 25 – задняя панель пола; 26 – левая передняя дверь; 27 – левый средний лонжерон пола; 28 – поперечина пола; 29 – панель пола передняя левая

Остов кузова представляет собой жесткую пространственную ферму, состоящую из следующих узлов: основания пола с передком и поперечиной 20 (рис. 10.1) заднего пола, правой и левой боковин 22 в сборе с задними крыльями 21, передней балки крыши 13, усилителей крыши 15 и 18, а также панели крыши 17. К навесным узлам относятся боковые двери и дверь задка, капот, передние крылья, буфера и облицовка радиатора. Двери и капот закреплены на кузове при помощи петель. Передние крылья, а также передний и задний буфера закреплены на кузове болтами. Облицовка радиатора прикреплена четырьмя винтами. Ветровое, заднее и боковые стекла приклеены к кузову (стекло двери задка приклеено к двери и имеет элемент обогрева) и являются частью его силовой схемы. Передние сиденья раздельные, с регулировкой наклона спинок и механизмами перемещения в продольном направлении, с легкосъемными подголовниками, регулируемыми по высоте и углу наклона. Заднее сиденье, конструктивно состоящее из двух сидений, может быть сложено для увеличения объема багажного отделения как целиком, так и по частям. Посадочные места водителя и пассажиров оборудованы ремнями безопасности. В салоне автомобиля установлены панель приборов, прикуриватель, пепельницы, вещевой ящик, противосолнечные козырьки, система отопления и вентиляции, зеркало заднего вида. Автомобиль оборудован двумя передними и одной задней проушинами для буксировки, фартуками передних и задних колес.

ПОЛЕЗНЫЕ СОВЕТЫ На время длительной стоянки автомобиля не накрывайте кузов чехлом из плотного материала. Намокший под дождем чехол создает при нагреве на солнце паровую «баню», и лакокрасочное покрытие кузова под ним может отслоиться и вспучиться. Кроме того, под порывами ветра чехол перемещается и истирает краску на выступающих частях кузова. Не кладите на кузов предметы из резины. Через некоторое время резина оставит на покрытии (особенно светлом) несмываемые пятна. Если со временем резинотехнические изделия на кузове вашего автомобиля потеряли «товарный» вид, протрите их кремом для рук, содержащим глицерин, или силиконовой смазкой, продаваемой в магазинах автозапчастей. Время от времени проводите тонкой металлической пластинкой между боковым стеклом и резиновой накладкой на двери – так вы удалите пыль и песок и предохраните стекло от царапин. После мойки обязательно вынимайте резиновые коврики и сушите салон. Влага под ковриками – главная причина появления коррозии пола

.

Универсальный – с 1980 года по наши дни

В 1986 году в Audi на 100-й модели стали использовать оцинкованные стальные листы для производства кузова. Это привело к удорожанию автомобиля, но повысило его коррозийную стойкость. И сегодня большинство производителей используют оцинкованную сталь для изготовления обшивки кузова.

Opel Calibra – еще один отличный автомобиль, изготовленный немцами. Он отличался спортивной формой кузова, за которую получал награды еще до начала производства. Инженеры Opel позаботились об аэродинамических показателях. Коэффициент сопротивления у этого автомобиля был 0,26 – это отличный результат даже по современным меркам. Для сравнения: другие спортивные автомобили – Nissan GTR или BMW i8 – показывают такие же значения при испытаниях в аэродинамической трубе. К сожалению, из-за быстрого падения цен и стремительного развития мирового автопрома сейчас сложно найти Opel Calibra в хорошем состоянии.

Сегодня основная задача конструкторов – снижение коэффициента сопротивления

Это очень важно, так как чем меньше коэффициент, тем ниже расход топлива. Вторая цель конструкторов – скомпоновать несколько материалов при производстве кузова, таких как сталь, алюминий и пластик

Кузов — конструкция

Кузов автомобиля типа универсал, пятидверный, цельнометаллический, сварной, несущей конструкции. Кузов состоит из остова и навесных узлов: капота, дверей, бамперов, деталей остекления, внутренней обивки и наружной отделки.

Рисунок 10.1. Детали каркаса кузова: 1 – тоннель пола; 2 – передний правый лонжерон пола; 3 – левое переднее крыло; 4 – балка переднего буфера; 5 – нижняя поперечина рамки радиатора; 6 – правая стойка рамки радиатора; 7 – правый передний лонжерон; 8 – верхняя поперечина рамки радиатора; 9 – правый брызговик переднего крыла; 10 – щит передка; 11 – правое переднее крыло; 12 – правая передняя дверь; 13 – передняя балка крыши; 14 – капот; 15 – усилитель крыши; 16 – правая задняя дверь; 17 – панель крыши; 18 – задний усилитель крыши; 19 – Дверь багажника; 20 – поперечина заднего пола; 21 – левое заднее крыло; 22 – левая боковина кузова; 23 – левая задняя дверь; 24 – левая центральная стойка боковины; 25 – задняя панель пола; 26 – левая передняя дверь; 27 – левый средний лонжерон пола; 28 – поперечина пола; 29 – панель пола передняя левая

Остов кузова представляет собой жесткую пространственную ферму, состоящую из следующих узлов: основания пола с передком и поперечиной 20 (рисунок 10.1) заднего пола, правой и левой боковин 22 в сборе с задними крыльями 21, передней балки крыши 13, усилителей крыши 15 и 18, а также панели крыши 17. К навесным узлам относятся боковые двери и Дверь багажника, капот, передние крылья, буфера и облицовка радиатора. Двери и капот закреплены на кузове при помощи петель. Передние крылья, а также передний и задний буфера закреплены на кузове болтами. Облицовка радиатора прикреплена четырьмя винтами.

Ветровое, заднее и боковые стекла приклеены к кузову (стекло двери задка приклеено к двери и имеет элемент обогрева) и являются частью его силовой схемы.

Передние сиденья раздельные, с регулировкой наклона спинок и механизмами перемещения в продольном направлении, с легкосъемными подголовниками, регулируемыми по высоте и углу наклона. Заднее сиденье, конструктивно состоящее из двух сидений, может быть сложено для увеличения объема багажного отделения как целиком, так и по частям. Посадочные места водителя и пассажиров оборудованы ремнями безопасности.

В салоне автомобиля установлены панель приборов, прикуриватель, пепельницы, вещевой ящик, Козырьки, система отопления и вентиляции, зеркало заднего вида.

Автомобиль оборудован двумя передними и одной задней проушинами для буксировки, фартуками передних и задних колес.

РЕКОМЕНДАЦИИНа время длительной стоянки автомобиля не накрывайте кузов чехлом из плотного материала. Намокший под дождем чехол создает при нагреве на солнце паровую «баню», и лакокрасочное покрытие кузова под ним может отслоиться и вспучиться. Кроме того, под порывами ветра чехол перемещается и истирает краску на выступающих частях кузова.Не кладите на кузов предметы из резины. Через некоторое время резина оставит на покрытии (особенно светлом) несмываемые пятна.Если со временем резинотехнические изделия на кузове вашего автомобиля потеряли «товарный» вид, протрите их кремом для рук, содержащим глицерин, или силиконовой смазкой, продаваемой в магазинах автозапчастей.Время от времени проводите тонкой металлической пластинкой между боковым стеклом и резиновой накладкой на двери – так вы удалите пыль и песок и предохраните стекло от царапин. После мойки обязательно вынимайте резиновые коврики и сушите салон. Влага под ковриками – главная причина появления коррозии пола

Вопрос: Возможно ли, чтобы под повреждённым лакокрасочным покрытием после ДТП был голый металл без грунтовки?

Ответ: Это исключено. В соответствии с технологическим процессом адгезия (сцепление) слоев базового покрытия и грунта намного выше, чем грунта и поверхности металла кузова. Именно поэтому при механическом воздействии в первую очередь происходит отслоение комбинации база + грунт от металла. В наличии укрывочного грунта можно убедиться, посмотрев на изнаночную сторону отслоившегося базового слоя – он имеет серый цвет.

Видео

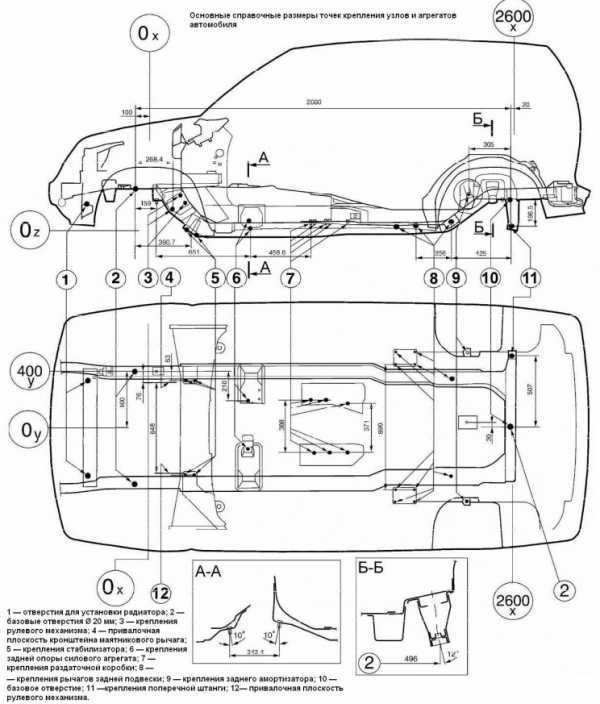

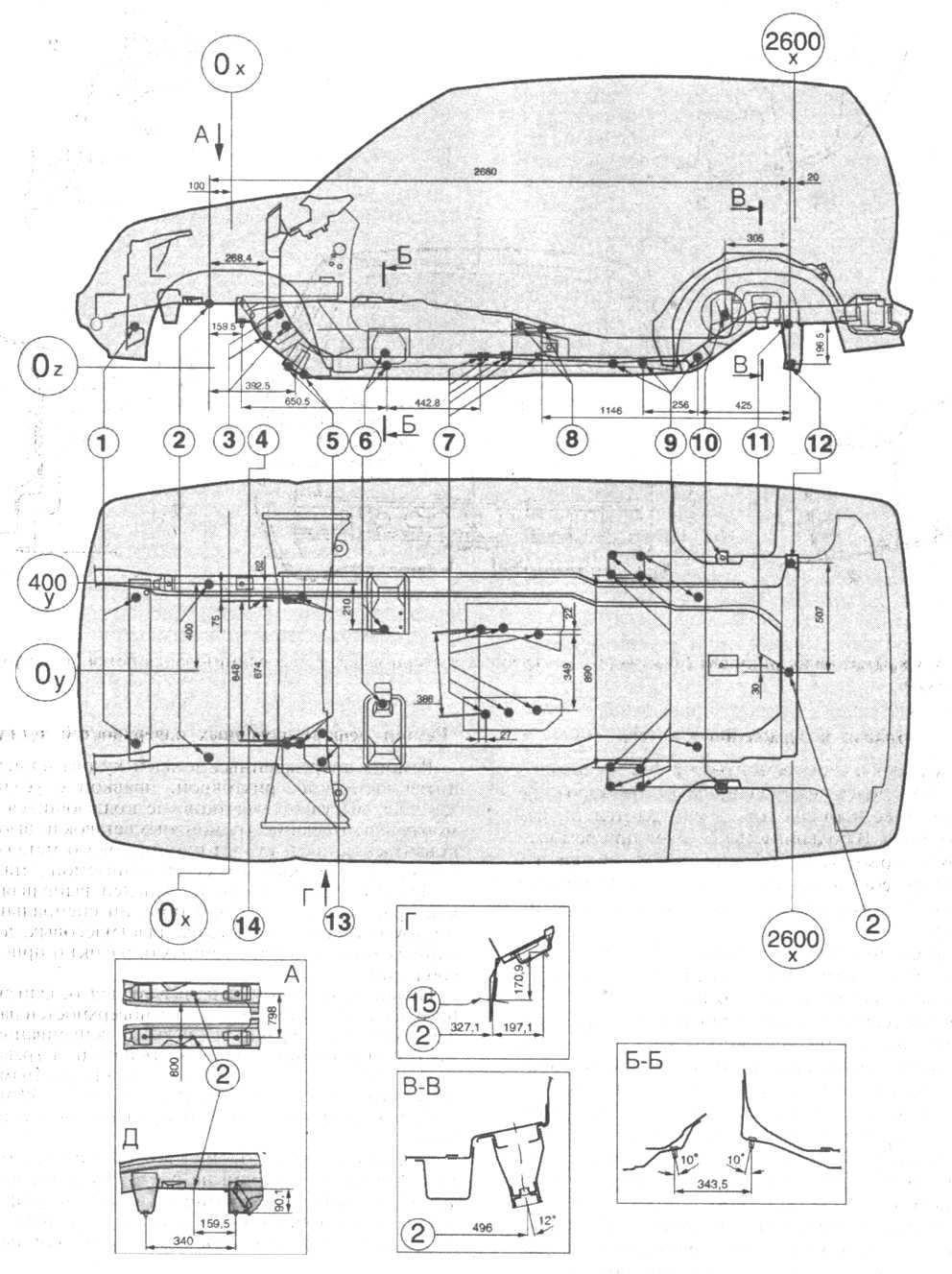

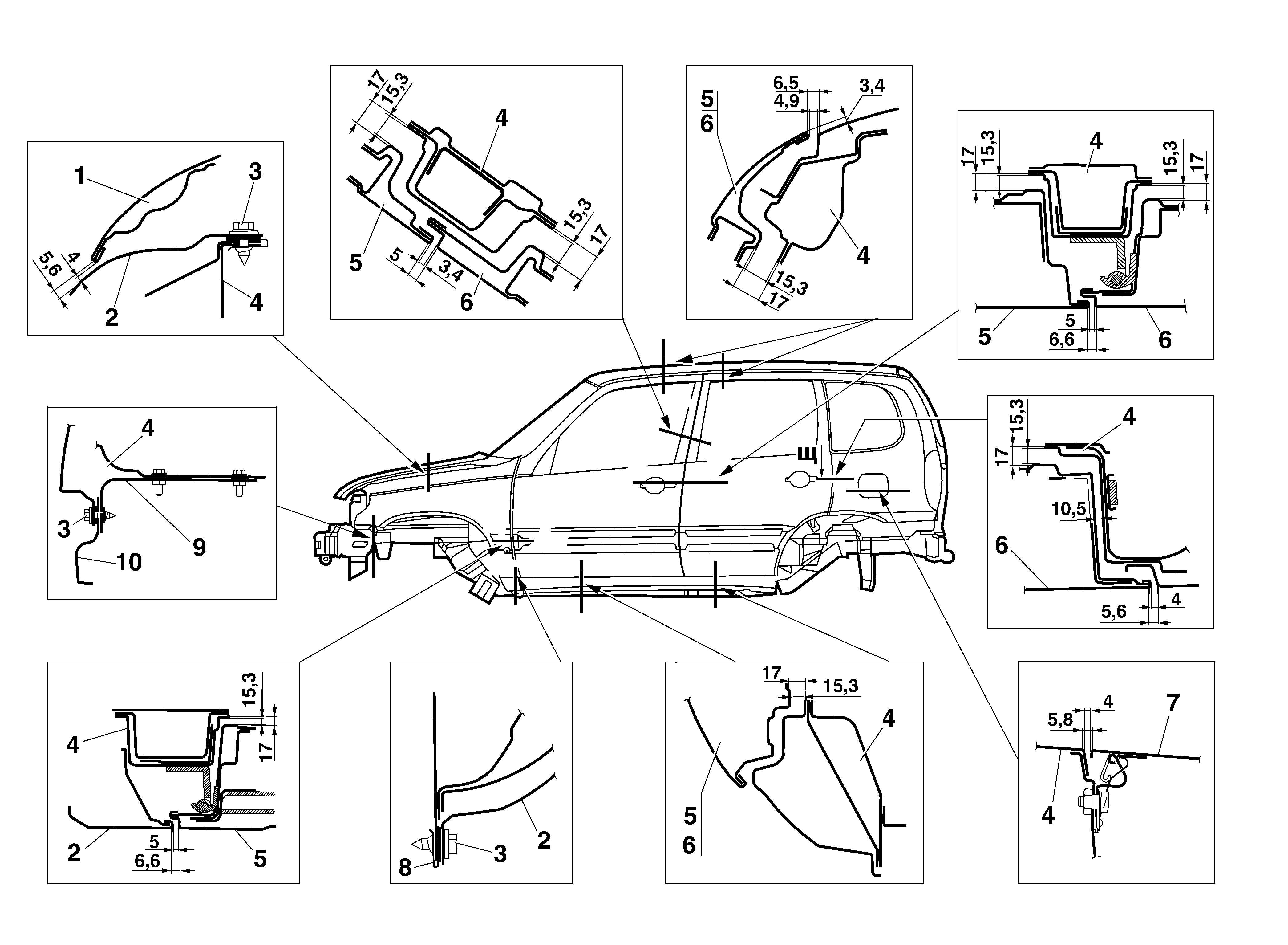

Контрольные размеры кузова автомобиля ВАЗ-2123

При различных ударах детали кузова получают деформацию, которую порой визуально нельзя определить. Поэтому для более точной правки кузова и оценки деформации следует ориентироваться справочными размерами.

Справочные точки представлены на рисунке 1.

Конструкцию каркаса рассчитывают так, чтобы при ударе с любой стороны энергия удара гасилась.

Детали кузова, образующие салон, должны получить при этом минимально возможные деформации, другими словами, кузов должен устранить или снизить тяжесть последствий аварии.

Для поглощения энергии удара при столкновении служат бамперы. Для обеспечения безопасности внутри салона – мягкая панель приборов, накладки стоек, конструкция других элементов. Определенную роль в обеспечении безопасности играют также ремни безопасности.

Каркас кузова включает следующие элементы: передок, пол, боковины, крышу с рамой ветрового окна, панель задка и силовые элементы – лонжероны, поперечины, стойки. Детали оперения: лицевые панели кузова и навесные узлы – капот, дверь задка, передние крылья. Все детали и узлы, кроме навесных элементов и передних крыльев, соединены контактной точечной сваркой, а значительно нагруженные детали каркаса дополнительно приварены электродуговой сваркой.

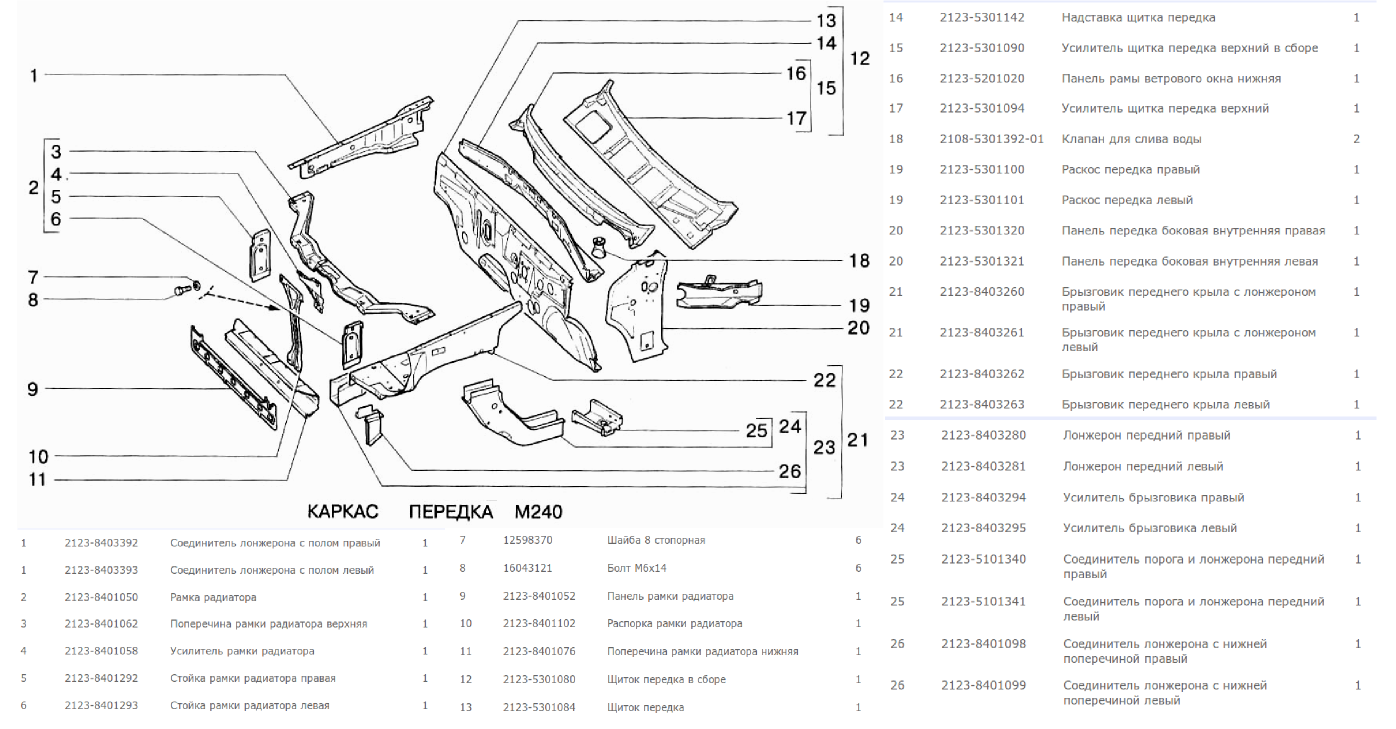

Передок состоит из вертикального щитка, брызговиков, поперечин, коробки воздухопритока, усилителей и других мелких деталей. Брызговики соединены с передними лонжеронами.

Пол автомобиля включает передний, средний и задний полы. В переднем, имеющем корытообразную форму, находится тоннель для размещения выпускных труб, топливных и тормозных трубопроводов. Тоннель служит для предохранения этих деталей от повреждений и увеличения жесткости пола. Вдоль полов приварены лонжероны. К полу приварены также передняя, средняя и задняя поперечины.

Боковины кузова состоят из наружных и внутренних панелей. Наружные являются цельными с центральными и задними стойками и с проемами боковых окон. Внутренние панели кузова конструктивно объединяют в себе наружные арки задних колес и усилители стоек. За усилителем у правой боковины есть ниша для установки улавливателя паров бензина, желобки и фланцы под уплотнители дверей и стекол.

Съемные узлы – это двери, дверь задка, капот, передние крылья, бамперы, облицовка радиатора и др. Крылья прикреплены к каркасу самонарезающими болтами; под крыльями для уменьшения вибрации установлены прокладки. Петли передних дверей и капота допускают регулировку их положения.

Для повышения жесткости и прочности кузова применяют усиливающие накладки, кронштейны, ребра жесткости.

Для защиты от механических повреждений, создания термо– и шумоизоляции нижняя наружная часть кузова, брызговики колес и внутренние поверхности крыльев покрыты антикоррозионным материалом, а пол салона и багажника – специальными вибродемпфирующими мастиками. Перед сваркой мест подверженных коррозии, свариваемые детали покрывают специальным консервирующим составом. Внешние и внутренние поверхности кузова обрабатывают специальными составами, в результате чего на них образуются не растворимые в воде защитные соединения. Снаружи кузов окрашивают синтетическими эмалями.

Задняя часть кузова

Панель пола багаж­ни­ка с поло­стью для запас­но­го коле­са

• Пол багаж­ни­ка пред­став­ля­ет собой штам­по­ван­ный лист, кото­рые часто име­ет вогну­тую фор­му и обра­зу­ет место под запас­ное коле­со. Пол при­ва­рен к зад­ним лон­же­ро­нам, зад­ним брыз­го­ви­кам (или аркам) и зад­ней пане­ли кузо­ва.
• Зад­ние кры­лья пред­став­ля­ют собой несъём­ные пане­ли, при­ва­рен­ные к кузо­ву и явля­ют­ся частью струк­ту­ры зад­ней части кузо­ва.
• Зад­ние чаш­ки кузо­ва удер­жи­ва­ют верх­нюю часть зад­них сто­ек.
• Зад­ние арки кузо­ва кре­пят­ся к зад­ним кры­льям.
