Датчик коленвала, что это такое и как опознать его неисправность?

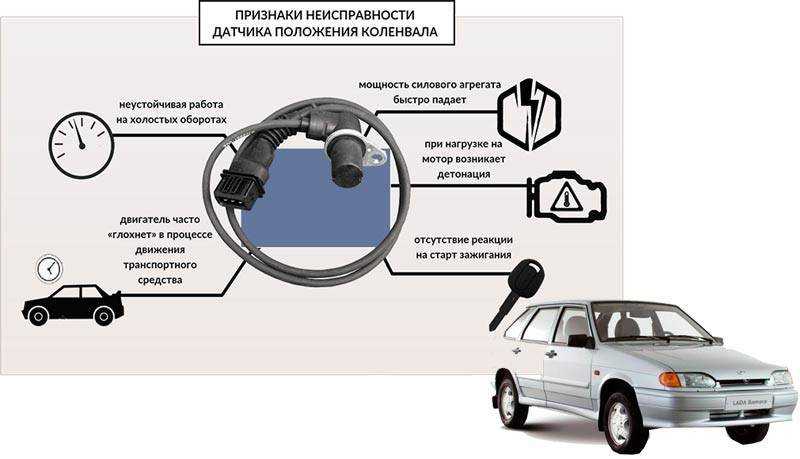

Симптомы неисправности датчика положения коленчатого вала

Чтобы диагностировать потенциальную проблему с вашим двигателем, вы можете обратиться к датчику положения коленчатого вала. В этом разделе обсуждаются симптомы неисправного датчика положения коленчатого вала и подразделы, которые могут помочь определить проблему — остановка двигателя или пропуски зажигания, проблемы с частотой вращения и оборотами двигателя, проблемы с опережением зажигания и опережением впрыска топлива, а также проблемы с ускорением и изменением фаз газораспределения. .

Остановка двигателя или пропуски зажигания

Когда датчик положения коленчатого вала не работает должным образом, это может привести к остановке двигателя или пропуску зажигания. Есть некоторые признаки и симптомы, о которых вам следует знать. К ним относятся:

• Трудно завести машину
• Периодически глохнет на холостом ходу
• Плохое ускорение или потеря мощности во время вождения
• Неравномерный или грубый холостой ход

Если вы столкнулись с какой-либо из этих проблем, важно немедленно проверить свой автомобиль. Игнорирование мелких проблем может привести к капитальному ремонту в будущем

Также стоит отметить, что эти симптомы могут быть связаны с другими проблемами двигателя, и только диагностика может сказать наверняка.

Проблемы с частотой вращения двигателя и оборотами

Ваша машина Датчик положения коленчатого вала может выйти из строя, что может вызвать проблемы с частотой вращения двигателя и числом оборотов в минуту.

• Двигатель может работать неравномерно на холостом ходу, часто глохнуть, обороты могут колебаться.
• Ускорение может стать прерывистым или рывковым, например, ваша машина пытается набрать скорость, но затем теряет мощность. Также может загореться индикатор проверки двигателя.

Эти симптомы могут быть похожи на неисправный топливный насос или забитый воздушный фильтр. Лучше всего проверить это у механика, если это происходит часто. Замена датчика положения коленвала обычно это решение.

Проблемы с опережением зажигания и опережением впрыска топлива

Важно правильно ухаживать за «Проблемы контроля времени» зажигания и впрыска топлива для правильной работы автомобиля. Это управление синхронизацией помогает настроить сигнал датчика коленчатого вала в соответствии с частотой вращения и положением двигателя, контролируя впуск и сгорание топлива

Ознакомьтесь с нашей таблицей, чтобы узнать, когда возникают проблемы с контролем времени:

Проблема опережения зажигания	Проблема синхронизации впрыска топлива
Зажигание имеет неприятные последствия	Плохая производительность под нагрузкой
Жесткий старт	Низкий расход бензина
Медленное ускорение	Пропуски зажигания

Эти проблемы могут серьезно сказаться на производительности вашего автомобиля. Чрезмерное накопление сажи или засорение топливных форсунок может привести к снижению эффективности использования топлива, что приведет к неоптимальному моменту зажигания. Неисправный датчик MAP также вызывает проблемы с обоими механизмами синхронизации.

Вы можете легко восстановить нормальное управление синхронизацией, заменив неисправные датчики или регулярно очищая забитые системы. Более новые автомобили также нуждаются в перепрограммировании программного обеспечения после ремонта для сброса заводских настроек. Правильный уход за компонентами вашего автомобиля поможет сохранить его производительность и срок службы.

Проблемы с ускорением и изменением фаз газораспределения

Неисправный датчик коленвала может вызвать множество проблем. Плохая работа двигателя, низкая выходная мощность, затрудненный запуск автомобиля, остановка или неровный холостой ход — все это симптомы. И если вы не устраните их быстро, может последовать дорогостоящий ремонт и повреждение двигателя.

Вы можете увидеть некоторые предупреждающие индикаторы на приборной панели, такие как индикатор Check Engine или индикатор ABS. Эти огни означают, что пришло время серьезно заняться проблемой.

Регулярные проверки технического обслуживания всегда являются хорошей идеей, чтобы избежать таких проблем. Технические специалисты могут использовать диагностические инструменты для обнаружения потенциальных проблем с датчиком положения коленчатого вала до того, как они усугубятся.

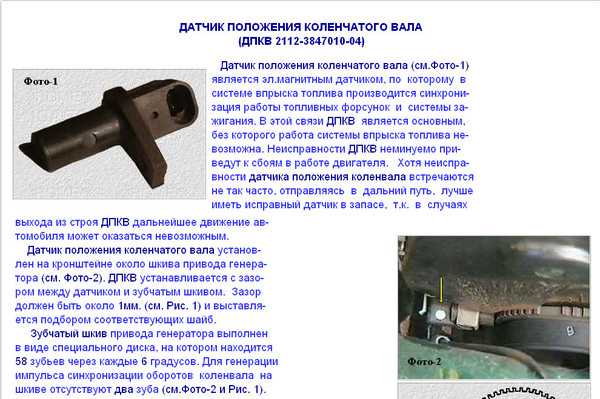

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Ещё кое-что полезное для Вас:

• P0011: ошибка положения распредвала
• Почему плавают обороты на холостом ходу Рено Логан и как это исправить
• Ошибка P0016 – несоответствие сигналов датчиков коленвала и распредвала

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

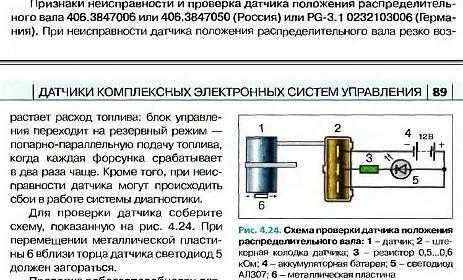

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

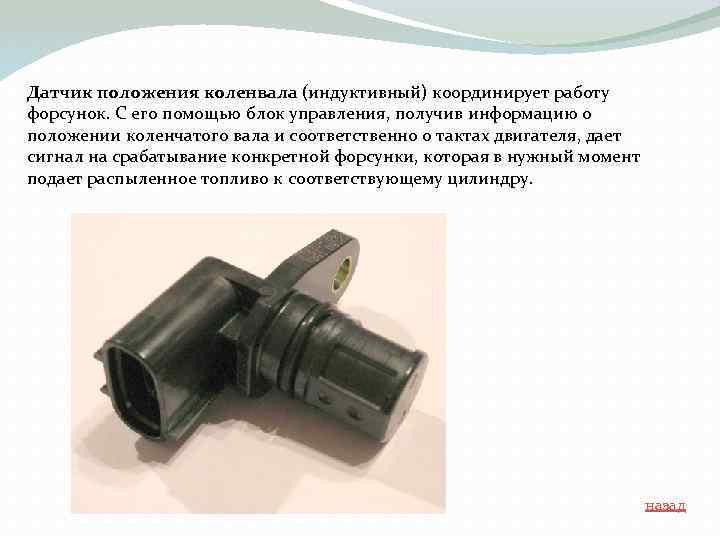

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

1.  Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2.  Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3.  Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

1. Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
2. Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
3. Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
4. Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Движение коленчатого вала

Коленчатый вал играет важную роль в двигателе внутреннего сгорания, преобразовывая возвратно-поступательное движение поршня во вращательное движение.

В поршневом двигателе с помощью шатуна поршень и коленчатый вал соединены так, что возвратно-поступательное движение поршня может передаваться коленчатому валу. Получив это возвратно-поступательное движение от поршня через шатун, коленчатый вал преобразует его во вращательное движение.

Коленчатый вал необходим для обеспечения вращательного движения маховика, который в конечном итоге отвечает за движение колес автомобиля.

Проверка и проверка датчика положения коленчатого вала

Чтобы протестировать и проверить датчик положения коленчатого вала на наличие потенциальных проблем, вы можете выполнить шаги, описанные в этом разделе. В частности, вы узнаете, как проверить сам датчик, проверить целостность проводки и разъема, а также осмотреть упорное кольцо и зубья на коленчатом валу, которые датчик использует в качестве точки отсчета. Сюда входят подразделы, посвященные проверке датчика положения коленчатого вала, проверке проводки и разъема, а также проверке упорного кольца и зубьев на коленчатом валу.

Проверка датчика положения коленчатого вала

Датчик положения коленчатого вала является неотъемлемой частью двигателя автомобиля. Он определяет скорость и положение коленчатого вала

Таким образом, важно убедиться, что он работает хорошо для оптимальной производительности. Вот как это проверить:

1. Используйте мультиметр, настроенный на напряжение переменного тока, и подключите его к обеим клеммам аккумулятора, чтобы проверить электрический сигнал датчика.
2. Отсоедините жгут, связанный с датчиком ЭЛТ. Затем используйте мультиметр, чтобы проверить соединение проводки на целостность.
3. Подсоедините один конец осциллографа к клемме C, а другую — к клемме A. Затем включите зажигание автомобиля. Ищите любые изменения в форме сигнала осциллографа.
4. Если напряжение не меняется, снимите зажимы с датчиков А и В. Замените их прокалывающими зажимами и подключите к контактам 1 и 3 или наоборот.
5. Чтобы выяснить, откуда возникают проблемы, сравните эталонные значения с данными сканера или аналогичными инструментами диагностики. Это ключ к анализу сигналов.

Будьте осторожны при работе с датчиком и связанными с ним элементами, такими как жгут проводов или блоки управления двигателем. Неправильное обращение может привести к дальнейшему повреждению.

Проверка проводки и разъема

После проверки датчика положения коленчатого вала пришло время осмотреть соединения

Это очень важно для оптимальной работы двигателя и плавной работы автомобиля! Вот как это сделать:

1. Найдите проводку, подсоединенную к датчику. Ищите видимый износ.
2. Проверьте изоляцию вокруг проводки. Если он лопнул или сломался, немедленно замените его.
3. Осмотрите разъем, подключенный к датчику. Убедитесь в отсутствии коррозии или погнутых штифтов.
4. Если есть какие-либо проблемы с проводкой, замените их вместо того, чтобы пытаться починить.

Важно осознавать, что незначительные повреждения, такие как ослабление соединений или изношенные провода, могут вызвать проблемы с двигателем. Пренебрежение этим шагом может привести к внезапному отказу датчиков во время вождения

Это может привести к аварии или дорогостоящему ремонту. Так что лучше сразу осмотреть соединения и произвести ремонт.

Проверка упорного кольца и зубьев на коленчатом валу

Найдите Датчик положения коленчатого вала осмотрите упорное кольцо и его зубья. Это помогает обнаружить повреждения или износ, которые могут повлиять на производительность. Вот руководство из 4 шагов:

1. Определите и найдите датчик на двигателе.
2. Аккуратно снимите его с места.
3. Проверьте наличие трещин или сколов на кольце редуктора. Небольшие повреждения могут стать проблемой.
4. Очистите все уголки и закоулки мягкой щеткой.

Уникальные характеристики могут потребовать обращения к руководству. Рекомендуется наносить малярную ленту вокруг отшлифованных или обработанных поверхностей во время снятия или установки. Это предотвращает попадание мусора. Выполняя эти шаги, вы можете продлить срок службы датчика.

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.
