Кондиционер рено меган 2

Откачка воздуха

Обязательно проведите качественную откачку воздуха из холодильного контура перед его зарядкой хладагентом, в противном случае кондиционер выйдет из строя.

Следует учитывать два случая:

• откачка воздуха производится сразу после разрядки контура;
• откачка воздуха производится через несколько часов или дней после разрядки контура.

Откачка воздуха производится сразу после разрядки контура.

Откачка воздуха проводится в течение 20 мин.

Откачка воздуха производится через несколько часов или дней после разрядки контура.

Откачка воздуха производится в течение 45 мин, чтобы полностью устранить следы влаги.

По окончании откачки воздуха проведите проверку контура на герметичность (некоторые зарядные станции делают это автоматически).

Принцип действия кондиционера

Для ремонта современных мобильных кондиционеров используется другая схема по сравнению с настенными климатическими системами, когда требуется восстановить их работоспособность. У передвижных устройств испаритель и конденсатор находятся в одном корпусе, а сплит-системы всегда состоят из двух разнесенных блоков. Они между собой соединяются электрическим кабелем и трубками из меди, имеющими разный диаметр:

1. По трубкам из меди перемещается хладагент (фреон, марка которого зависит от модели кондиционера). По трубопроводу большего диаметра движется газовая фаза, а по другой трассе — жидкообразный фреон. Каждая из труб во время монтажа в обязательном порядке утепляется, так как металл обладает высокой теплопроводностью. При этом медные трубопроводы отличаются долговечностью, легко гнутся, без проблем спаиваются и выпрямляются.
2. Электрический кабель прокладывается одновременно с трубками из меди и дренажом. С его помощью поступает питание к наружному части кондиционера. Сечение кабеля подбирается в зависимости от производительности техники.
3. Дренажная трубка обычно создается из пластика. Реже применяется резиновое изделие. При необходимости выполнить соединение дренажного элемента используется скотч или фум-лента. Нередко дренаж дополнительно оснащается специальным кабелем для подогрева, без которого практически не обойтись в зимний период, так как в трубке может образовываться ледяная пробка. Именно она будет препятствовать отводу конденсата от внутреннего блока.

Принцип работы кондиционера

Конденсатор и испаритель во внутреннем и наружном блоке представляют собой змеевики. Они обдуваются воздухом. Для этого в конструкции имеются вентиляторы. Если кондиционер эксплуатируется в зимний период, тогда картер компрессора наружного блока оснащается подогревом, так как стандартные смазочные материалы не работают одновременно при отрицательной и положительной температуре. Чтобы самостоятельный ремонт кондиционера настенного типа не пришлось осуществлять слишком часто, выполняется понижение оборотов. В зимний период, когда требуется дополнительный обогрев помещения, наружный блок выполняет функцию испарителя. Поэтому в этом случае хладагент забирает тепло у уличного холодного воздуха. Однако не все устройства способны работать в таком режиме.

Наружный и комнатный блок кондиционера имеют схожее устройство. Внутренний элемент системы дополнительно оснащается инфракрасным приемником. Он необходим для работы ПДУ. В наружном блоке также присутствует система управления и контроля.

Компрессор всегда размещается в наружном элементе. Такое его расположение позволяет понизить уровень шума и осуществлять отвод тепла на улицу.

В испарителе во время работы кондиционера образуется разрежение, так как компрессор выкачивает хладагент из него. В результате переход фреона в газовую фазу осуществляется намного легче. Газ, попадая в компрессор, сжимается. После этого он перемещается в конденсатор. Здесь хладагент переходит в жидкую фазу и отдает тепло. Теплообмен на змеевиках наружного и внутреннего блока ускоряется за счет присутствия вентиляторов. При этом контроль температуры осуществляется датчиками, сигналы на которые поступают от электрической схемы техники.

Какими функциями наделен датчик хладагента?

Датчик давления фреона служит для фиксации 3-х показателей системы. Его основным предназначением является защита охлаждающего контура от воздействия перегрузок.

Датчик давления кондиционера контролирует следующие процессы:

• отключение контура компрессора при достижении давлением отметки в 2 бара;
• аналогичное действие с контуром компрессора в случае достижения давлением критического значения в 27 бар;
• передача бортовому контроллеру сигналов о параметрах хладагента для возможности своевременной корректировки характеристик впрыска.

Здесь видно, что датчик давления хладогена находится в числе главных контролирующих и управляющих компонентов механизма кондиционирования в автомобиле Рено Меган 2. От его корректной работы зависит функциональность всей системы. Несмотря на то, что датчик давления фреона имеет простоту конструктивного решения, данный элемент осуществляет управление вентилятором обдува и механизмом блокировки кондиционера.

В этот момент следует проявить внимательность, поскольку существуют несколько видов исполнения данного сенсора, незначительно отличающихся между собой. Можно ограничиться установкой обычного реле, но есть более прогрессивная опция по установке «чипованной» версии сенсора, позволяющей формировать сигнал «меандра».

О некоторых аспектах сенсоров комбинированного типа

Импульс типа «меандра» кроме основной функции по учету допустимых пределов позволяет бортовому контроллеру осуществлять более гибкий процесс мониторинга и управления.

Механизм кондиционирования в моделях Меган 1 и Рено Меган 2 предусматривает кроме обычных реле установку сенсоров повышенной функциональности и сложности. Они позволяют без вредного воздействия на систему отслеживать часть состояний узла.

Современный авто-кондиционер Рено Меган 2 наделен множеством сенсоров:

• датчиком, отслеживающим высокое давление;
• аналогичным сенсором в контуре низкого давления, позволяющим заблокировать систему при достижении давлением критично низкой отметки в 1,2 бар.

В зависимости от собственного функционала сенсоры располагаются в магистралях забора и нагнетания. Проверить датчик давления кондиционера весьма просто. Для этого понадобится обычная контрольная лампа или омметр. Если сенсор неисправен, то он не «прозвонится». При достижении показателя давления в системе свыше 1,2-1,35 бар датчик давления хладогена сразу начинает пропускать импульс.

Такой датчик давления фреона установлен в контуре с низким давлением и обозначен производителем на схемах в виде контактного переключателя в авто Рено Меган 2.

Присутствие в контуре с высоким давлением комбинированного сенсора переводит данный элемент в разряд ненужных. Мастерами рекомендовано применять два мониторинговых сенсора на случай появления неисправности одного из них.

Одним из достоинств элемента комбинированного типа выступает способность сохранять свой функционал при малом объеме хладагента в системе. Для этого данный тип устройств снабжен дополнительными контактами для обдувающего вентилятора, что позволяет поддерживать достаточный уровень давления во время нагнетания. В реализационной сети доступны 3-х и 4-контактные варианты исполнения этих сенсоров. Также в продаже доступны сенсоры преобразовательного типа. Корректность их работы определить весьма сложно. Без осциллографа здесь не обойтись.

В основе принципа функционирования преобразователя заложена способность пропускания импульса попеременной скважности, варьируемой в пределах 5-95%. Нелишним будет с целью защиты системы установка дополнительного предохранительного элемента. Нелишним будет с целью защиты системы установка дополнительного предохранительного элемента

Нелишним будет с целью защиты системы установка дополнительного предохранительного элемента.

Не работает вентилятор печки Renault Megan 2

Renault Megan 2 считается надёжной машиной. И система отопления не исключение. Но и ей свойственно выходить со строя. В первую очередь страдает вентилятор печки, ответственный за нагнетание воздуха в салон автомобиля. Как же распознать его поломку?

На помощь, на помощь!

Если у вас наблюдается один из следующих симптомов:

• Замедление работы.
• Пропадание определенных скоростей с последующим концом.
• В салоне пахнет жаренным.
• Сложности с запуском печки. в целом.

Значит моторчику пришла хана. Самое время его снять и перебрать.

Схема диагностики

Движение воздуха по системе отопителя не отличается от любой другой. Наружный воздух подается через радиатор. Далее он проходит через нагнетатель, или проще говоря, электровентилятор и далее распределяется по салону через сеть шлангов и трубок.

Нормальная работа моторчика сопровождается характерным шумом. Если же он отсутствует, значит виноват предохранитель в салонной части. Проверьте его работоспособность. Добраться до него легко – достаточно лишь найти его слева на передней панели. Надо проверить не только целостность его самого, но и электропроводки около него. Ведь она отвечает за работу вентилятора в разных режимах.

Если предохранитель и резисторы целы, пора переходить к следующему этапу. Запитайте систему напрямую от аккумулятора и включите печку. Работает – ищите дальше проблему. Если не работает, пора проводить замену. Кстати, чтобы добраться до контактов электровентилятора, надо снять бардачок. Штекер разъединяют, а саму батарею подсоединяют к черно- синему проводу сети. А другой контакт подключают на минусовую клемму. Исправный вентилятор начнет работать в прежнем режиме.

Если же ничего не помогает, проводят снятие агрегата для планового обслуживания и замены по необходимости. Алгоритм действий таков:

Пошаговый демонтаж печки

Соблюдайте внимательность при снятии вентилятора печи на Renault Megan 2. Тогда вся работа пройдет крайне быстро и без проблем.

Обслуживание

Далее моторчик разбирают на составляющие. Детали отчищают от загрязнений и мусора, попутно меняют салонный фильтр. Не лишним будет обновить смазку. После всех операций моторчик ставят на место в таком же положении, как и снимали. Все узлы вернуть на место в обратной последовательности.

Совет от Remam

• ремонт насоса кондиционера приора



• замена радиатора пежо партнер типи



• замена рамки радиатора нива



• замена радиатора jeep grand cherokee wk2



• плохо греет печка пежо 308 причины

Блок управления климатической системой ЛАДА Гранта

Рис 2: Блок климата ЛАДА Гранта не оборудованный кондиционером. 1 — переключатель режимов работы вентилятора; 2 — регулятор температуры подаваемого в салон воздуха; 3 — блок кнопочных выключателей; 4 — регулятор распределения потоков подаваемого в салон воздуха; 5 — рычаг управления системой рециркуляции

Рис 3: Блок климата ЛАДА Гранта с кондиционером. 1 — переключатель режимов работы вентилятора; 2 — регулятор температуры подаваемого в салон воздуха; 3 — блок кнопочных выключателей; 4 — регулятор распределения потоков подаваемого в салон воздуха; 5 — рычаг управления системой рециркуляции

В блоках управления установлены следующие переключатели и регуляторы:    1) Переключатель режимов работы вентилятора. Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха на неподвижном автомобиле установите рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.    2) Регулятор температуры подаваемого в салон воздуха. Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — подаче максимально подогретого. При среднем положении рукоятки в салон подается воздух при температуре окружающей среды, На автомобиле, оборудованном кондиционером- система обеспечивает также режим автоматического поддержания в салоне заданной температуры.    3) Блок кнопочных выключателей. В зависимости от комплектации в блоке могут быть установлены:    4) Регулятор распределения потоков подаваемого в салон воздуха. Для изменения направления подачи воздуха выберите рукояткой регулятора один из четырех вариантов (по часовой стрелке):

• подача воздуха на ветровое стекло (через сопла обдува ветрового стекла);
• подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
• подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
• подача воздуха в нижнюю часть салона и на ветровое стекло (через нижние сопла корпуса отопителя и сопла обдува ветрового стекла).

   5) Рычаг управления системой рециркуляции. Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

ПРЕДУПРЕЖДЕНИЕ

Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

 — выключатель обогревателя заднего стекла. При нажатии на кнопку включается обогреватель заднего стекла и загорается сигнализатор включения обогревателя на кнопке;

ПРИМЕЧАНИЕ

В вариантном исполнении при включении обогрева заднего стекла включается также обогрев наружных зеркал заднего вида.

 — выключатель электрообогрева ветрового стекла используется для быстрого удаления с него инея и влаги. При нажатии на кнопку включается обогреватель ветрового стекла и загорается сигнализатор включения обогревателя на кнопке. Система функционирует только при работающем двигателе.

Система выключается:

• автоматически по истечении 6 мин;
• при повторном нажатии на клавишу выключателя во время обогрева;
• при падении напряжения в бортовой сети ниже допустимого уровня;
• при снижении оборотов двигателя ниже допустимых;
• при выключении зажигания;

 — выключатель кондиционера. Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера в ней загорится сигнализатор. Для выключения кондиционера повторно нажмите на кнопку.

ПРИМЕЧАНИЕ

Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «О» (вентилятор выключен) или температура окружающего воздуха ниже О ‘С. Это не является признаком неисправности, а предусмотрено конструкцией.

Ремонт

Ремонт необходимо начать с самого банального, но многие про это забывают.

Для бесперебойной работы системы отопления автомобиля необходимо не переставать следить за её исправным состоянием и летом, и зимой. И при первых же симптомах неисправности производить ремонт.

Симптоматика поломок

О том, что в работе вентилятора возникли неисправности, свидетельствуют следующие признаки:

• работа вентилятора на низких оборотах;
• постепенный выход из строя скоростей;
• в салоне автомобиля ощущается запах электропроводки;
• печка запускается с затруднениями (после механического воздействия на нижнюю часть торпеды справа возле педали газа);
• полная остановка электромотора.

Проверка без мультиметра

1. Отключаем от прерывателя провода, идущие от конденсатора и катушки зажигания. Тут пригодится переносная лампа. Чтобы проверить изделие, присоедините её к зажиму прерывания, затем активируйте зажигание. Произошло включение лампы? Конденсатор работает неправильно.
2. Ещё один метод проверки работоспособности изделия — зарядка конденсатора катушки зажигания током высокого напряжения и последующая разрядка на корпус. Если между массой и проводом конденсатора появилась искра и раздался характерный щелчок, всё в порядке. Реакции нет? Значит, в конденсаторе есть пробой.
3. Отсоедините чёрный провод от зажима прерывателя, который идёт от катушки зажигания. Отключите от прерывателя провода конденсатора. Включите зажигание и прикоснитесь одним проводом к другому. Если появится искра — что-то не так. Скорей всего дело в пробое конденсатора.
4. Заводной ручкой поверните коленвал ДВС и снимите крышку с распределителя зажигания. Включите зажигание. Можно оценить работу конденсатора, следя за возникающими здесь искрами. Если возникла поломка, контакты прерывателя сильно заискрят. Ещё один признак неисправности — слабое искрение между корпусом и главным проводом высокого напряжения.

Читать дальше: Лада калина кросс характеристики

Состояние конденсатора можно без труда проверить даже в дороге. Возите с собой мультиметр и будьте готовы пустить его в ход — так вы избавитесь от дискомфорта при езде и избежите риска серьёзной поломки.

Когда я не смог завести свою «пятерку», вызванные мастера СТО, «поколдовав» над трамблером, сказали, что необходимо заменить конденсатор, так как проблема в нем. Однако спустя какое-то время мотор заработал. Может ли такое быть?

C. Ташаев, Новомосковск

В момент размыкания контактов трамблера катушка зажигания вырабатывает ток высокого напряжения, для которого разомкнутые контакты прерывателя не служат непреодолимым препятствием. Воздушный зазор 0,3 – 0,5 мм легко пробивается, и образующаяся при этом искра приводит к «подгоранию» контактов. Чтобы избежать этого и увеличить энергию искры в свечах зажигания, параллельно контактам прерывателя подключен конденсатор емкостью 0,20 – 0,25 мкФ.

Неисправность конденсатора может возникнуть в трех случаях: вследствие потери части емкости, из-за внутреннего обрыва и как результат внутреннего короткого замыкания. При замыкании двигатель работать не будет, во втором же и первом случаях система зажигания может отказать не сразу. Она будет функционировать, хотя энергия искры будет намного ниже положенной. Об этом свидетельствует неустойчивая работа двигателя на холостом ходу и, возможно, усложненный пуск. Поскольку работа прерывателя в таком случае сопровождается повышенным искрением, его контакты будут ускоренно подгорать и изнашиваться, постепенно ухудшая характеристики двигателя. Таким образом, мотор «откажется» заводиться только через некоторое время после выхода из строя конденсатора. Временно ситуацию можно исправить, если зачистить подгоревшие контакты прерывателя – что и сделали ремонтники.

Следует отметить, что похожие «симптомы» проявляются и при других неисправностях системы зажигания, например, при износе подшипников распределителя, а также неисправности катушки.

Игорь Широкун, Юрий Дацык Фото Андрея Яцуляка

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чиним кондиционер своими руками

Ремонт автомобильных кондиционеров может быть осуществлен в домашних условиях. Для ремонта оборудования вам потребуется стандартный слесарный инструмент. Но подбор инструмента также должен осуществляться с учетом поломки.

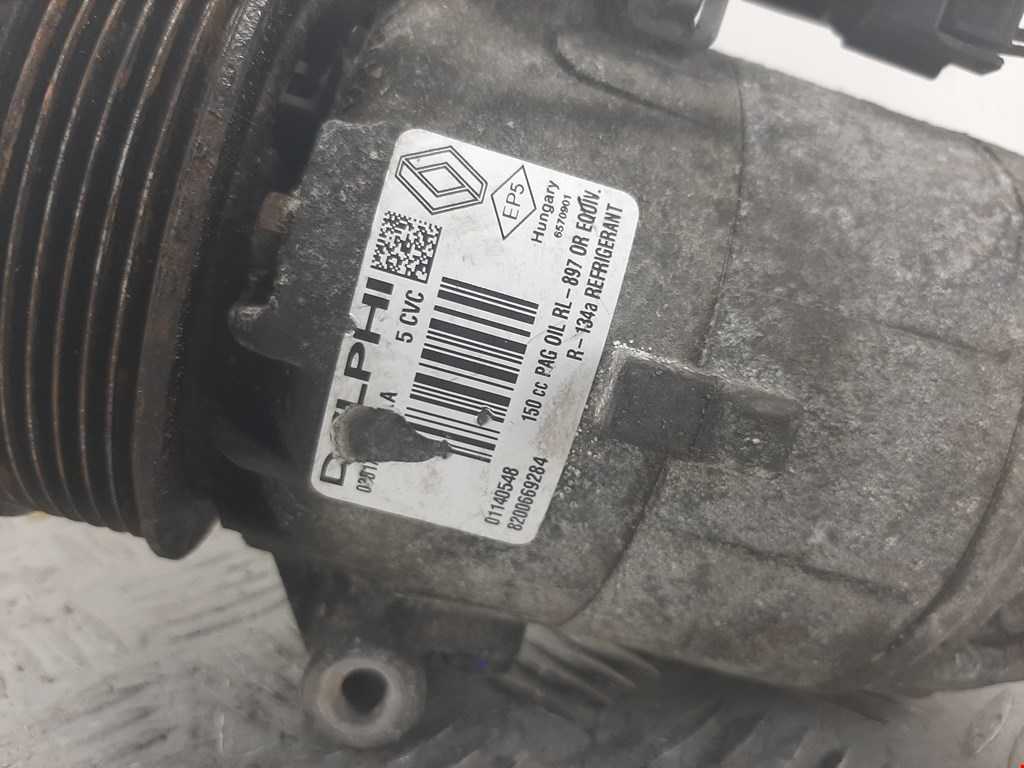

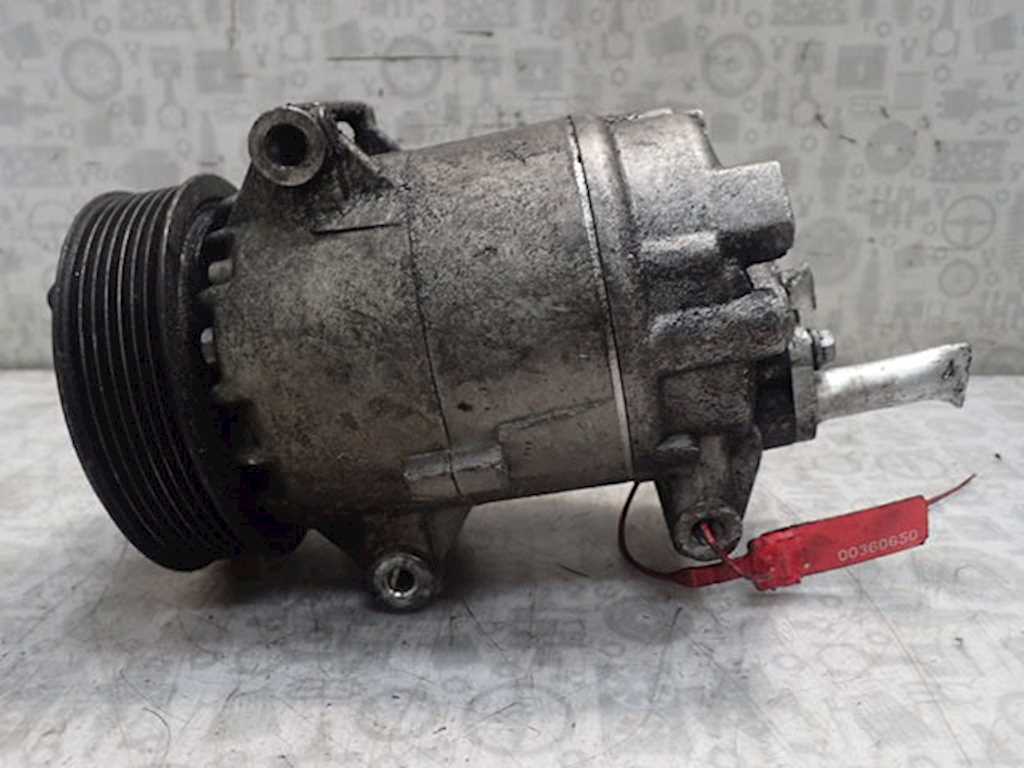

Ремонт компрессора

Ремонт автокондиционеров не особо простая задача, но в принципе, выполнить ее можно и самостоятельно, даже если речь идет о компрессорном устройстве. Выход из строя этого узла может быть обусловлен утечкой рабочей жидкости, так что прежде чем демонтировать компрессор, убедитесь в том, что в системе нет утечек.

Чтобы сделать это, выполните следующие действия:

1. Внимательно осмотрите корпус компрессора. На нем могут быть трещины и другие следы повреждений, которые могут привести к неполадкам.
2. Проверьте все патрубки системы. На практике магистрали могут перетираться между собой, в частности, речь идет о магистралях для обдува задних кресел, поскольку они проходят под днищем и могут быт повреждены.
3. Причина неполадок может заключаться и в износе резиновых прокладок, установленных в местах соединений компонентов системы, а также электронасоса. Диагностике насоса также нужно уделить время.
4. Проверьте прокладку компрессорного узла. Причина выхода из строя этого агрегата также может крыться в неполадках в работе электроники или засоренном конденсаторе. В большинстве случаев компрессорный узел не подлежит ремонту, его обычно меняют. Более точно определить причину поломки компрессора позволит только полная проверка системы с помощью диагностического оборудования (автор видео канал Ремонт автомобильных кондиционеров).

Устранение утечки фреона

Ремонт системы кондиционирования может заключается в устранении утечки расходного материала. Хладагент обычно уходит через места соединений патрубков, а также через поврежденные магистрали, такая проблема встречается чаще всего. Для обнаружения места утечки вам не потребуется инструмент нужно внимательно осмотреть все магистрали на предмет повреждения, также можно воспользоваться специальным газоанализатором. Это устройство при правильном использовании позволит наиболее точно выявить место протечки.

Как вариант, для обнаружения утечки можно залить в кондер фреон с ультрафиолетовым красителем. На таком хладагенте нужно проездить около дня, после чего открыть капот и включить ультрафиолетовую лампу. Процедура лучше осуществлять в темноте, это позволит наиболее точно определить поврежденное место. Вышедшие из строя уплотнители подлежат замене (автор видео канал Cheviplus LIVE).

Ремонт труб и шлангов

Как сказано выше, все поврежденные шланги меняются после диагностики. Если речь идет об алюминиевых магистралях, то на них также могут появиться повреждения. Для их ликвидации из инструмента вам потребуется паяльник. Если повреждения незначительные, то их можно запаять с помощью специального состава, при этом площадь повреждения должна быть не более 3 мм.

В том случае, если повреждения более серьезные, то единственным вариантом, кроме замены магистралей, будет их сварка. Для выполнения ремонта потребуется труборез и специальный гибочный станок для труб, ну и, разумеется, сварочный аппарат. Поскольку такой аппарат есть далеко не у каждого, лучше доверить процедуру сварки специалисту.

Устранение неполадок радиатора

Как сказано выше, радиаторный узел больше остальных подвержен воздействию пыли, грязи, влаги, камней и т.д. В ходе эксплуатации этот узел изнашивается, на его корпусе могут возникать коррозийные процессы, также неисправность может заключаться в разгерметизации. Неисправность радиатора может привести к неработоспособности кондера в целом. Как показывает практика, наиболее оптимальным вариантом будет приобретение и установка нового радиаторного узла и удаление старого устройства. Сваркой проблему в большинстве случаев решить не выйдет (автор видео канал Радавто).

Слив хладагента

Примечание. Поскольку контур системы кондиционирования воздуха оборудован только одним заправочным клапаном, на некоторых заправочных станциях используется только трубопровод высокого давления.

Примечание. В некоторых случаях перед сливом хладагента дайте системе поработать несколько минут для обеспечения полного слива.

При сливе хладагента или при проверке зарядки холодильного контура необходимо учитывать три случая:

• 1. Двигатель и кондиционер работают;
• 2. Двигатель работает, но не работает кондиционер;
• 3. Двигатель и кондиционер не работают.

Двигатель и кондиционер работают

Дайте кондиционеру поработать до двукратного включения электровентилятора системы охлаждения двигателя, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Проверьте, чтобы относительное давление было ниже или равно 0 бар, возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количество хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель работает, но не работает кондиционер

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, проведите второй слив хладагента (замерьте его слитое количество).

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель и кондиционер не работают

Проведите первый слив хладагента (3. Двигатель и кондиционер не работают.), подождите 2 ч.

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Рис. 8.136. Работа системы кондиционирования: 1 – компрессор; 2 – конденсор; 3 – ресивер-осушитель; 4 – датчик давления; 5 – редуктор с трубчатым регулировочным вентилем; 6 – испаритель; 7 – электровентилятор салона; 8 – электровентилятор системы охлаждения двигателя; 9 – радиатор системы охлаждения двигателя; 10 – хладагент под высоким давлением; 11 – пар под низким давлением; 12 – пар под высоким давлением; 13 – заправочный клапан; 14 – салон; 15 – моторный отсек; 16 – наружный воздух; 17 – к воздухораспределительному блоку; 18 – щит передка; 19 – наружный или рециркулируемый воздух; 20 – фланец трубопроводов на щите передка

Поиск утечек

Рис. 8.137. Инструмент для поиска утечек хладагента: 1 – капсула; 2 – ультрафиолетовая лампа

Для поиска мест утечек используется контрастное вещество, поставляемое в капсулах для одноразового использования, следы утечек обнаруживаются при помощи ультрафиолетовой лампы (рис. 8.137).

Контрастное вещество остается в системе кондиционирования воздуха.

С помощью ультрафиолетовой лампы можно проверить состояние холодильного контура.

Внимание! При наличии характерных флуоресцирующих следов запрещается вводить к онтрастное вещество в холодильный контур. Внимание! Введите дозу контрастного вещества в случае отсутствия характерных флюоресцирующих следов и предупредительной этикетки (об использовании контрастного вещества в прошлом)

Внимание! Введите дозу контрастного вещества в случае отсутствия характерных флюоресцирующих следов и предупредительной этикетки (об использовании контрастного вещества в прошлом)

Введение контрастного вещества в контур.

Установите систему введения контрастного вещества на клапане низкого давления, 3 а на автомобилях с единственным клапаном.

Введите контрастного вещества в контур.

Включите кондиционер и дайте ему поработать приблизительно 15 мин.

Процедура выявления утечек.

Произведите предварительную проверку (при неработающем двигателе), проведя лучом ультрафиолетовой лампы по холодильному контуру.

Если утечки не выявлены:

• тщательно очистите наружные поверхности деталей холодильного контура,
• включите компрессор кондиционера и не выключайте до определения места утечки хладагента (при неудаче проверьте состояние испарителя).

Внимание! После использования контрастного вещества обязательно укажите на предупредительной этикетке (поставляемой вместе с капсулой этого вещества) факт его использования и дату проведения операции. Этикетку следует наклеить на видном месте вблизи заправочных клапанов холодильного контура (на опорной чашке амортизаторной стойки)

Таблица 8.3. Локализация утечек хладагента

Место применения	Зона обнаружения
Конденсор	На входе и выходе
Испаритель	Соединительный фланец
Компрессор	На входе и выходе
Ресивер-осушитель	На входе и выходе
