Лада ларгус замена сальника гур

Замена масла гур lada largus (ваз ларгус)

Здесь рассмотрено, как делается замена масла на Ладе Ларгус с мотором K4M, 16 клапанов которого нуждаются в особом внимании. Проводить замену надо каждые 15000 км либо раз в год. Заправочный объём равен 4,8 л. Ещё 100-200 мл потребуется, чтобы заполнить «новый» фильтр. Маслофильтр, как читатель понял, меняют вместе с моторным маслом. Для 16-клапанника других вариантов нет.

Фильтр моторного масла легко снимается даже из-под капота. Смотрим на видео, как именно.

Все действия по замене масла на Ларгусе «по шагам»

Рассмотрим, что делать перед тем, как поменять масло в двигателе Лады Ларгус, если число клапанов равно 16:

1. Прогреть двигатель, выключить зажигание, загнать автомобиль на яму;
2. Снять защиту картера. Нужен торцовый ключ «на 10» — им выкручивают шесть винтов снизу;
3. Сразу следует открутить пробку наливной горловины (жёлтую пластиковую).

Защиту снимают с одной целью — чтобы добраться до фильтра.

Слив отработки (старого моторного масла)

Защиты картера сейчас уже нет. Осталось взять 4-гранник «на 8» и выкрутить сливную пробку.

Ключом делают 1-2 оборота, дальше подставляют пустую ёмкость и выкручивают пробку рукой.

Время слива отработанного масла — не менее 10-ти минут. Будьте осторожны, масло горячее!

После того, как отработка сольётся, поверхность картера протирают, пробку заворачивают. Момент затяжки резьбы — 22 Н*м.

Замена масляного фильтра

Казалось бы, старый материал слит и сейчас — самое время завершить замену. Но ещё нужно поменять маслофильтр.

К корпусу фильтра проще подобраться снизу. Берём съёмник и откручиваем фильтр, вращая корпус против часовой стрелки.

Из старого фильтра выльется 100-200 мл «отработки».

Корпус нового фильтра надо заполнить маслом, но не полностью, а на треть. Понадобится 70-100 мл материала. Этим же маслом смазывают резиновый уплотнитель.

Протерев картер двигателя, новый фильтр вкручивают до упора. Момент затяжки будет равен 15-17 Н*м (от руки).

Льём новое масло

Объём масла в двигателе Лады Ларгус, если ГРМ содержит 16 клапанов, равен 5-ти литрам. Через горловину нужно залить 4,8 литра. Затем пробку закрывают и заводят двигатель.

Смысл — в том, чтобы погасить лампу давления масла. Заводимся, ждём три минуты и глушим двигатель.

Даже если контрольная лампа не горела, ждём 5-6 минут и проверяем уровень. Проверка проводится по щупу, а найти его можно возле бачка ГУР.

Извлекаем щуп, смотрим на метки. При необходимости доливаем масло. Главное — вернуть щуп на место, вдавливая его до упора.

Наливная горловина может использоваться и для откачки масла. Тонкие трубки и груша помогут решить проблему.

Артикулы (читать обязательно!)

Снизу из картера выкручивается пробка. Она снабжается шайбой. В комплекте эти детали не продают, только по отдельности.

Артикул пробки — 7703075348. Для шайбы удалось найти три артикула: 110265505R, 8200641648, 7703062062. В последнем случае это будет просто кольцо из меди.

Те, кто вкрутит пробку без шайбы, пусть пеняют на себя. Масло вытечет из поддона, но не сразу.

Шайбу можно изготовить из листа меди. Внутренний диаметр должен составлять 16,7 мм. Если потерялся щуп — не беда. Пользуйтесь артикулом 8200666287.

Выбор аналогов

Во-первых, у сливной пробки есть альтернативные артикулы — 7703075210, 7703075347, 7903075033. Аналоги для неё:

https://youtube.com/watch?v=LjpaInjh5zc

Меняем масло в 16-клапанном двигателе Лады Ларгус: объём замены

Нет комментариев

Установка

Установить насос гидроусилителя рулевого управления на кронштейн и закрепить его болтами. Болты не затягивать (головка сменная 13, насадка сменная Torx Т40, удлинитель, ключ трещоточный).

Схема затяжки болтов крепления насоса гидроусилителя рулевого управления

Схема затяжки болтов:

• затянуть болты 5 крепления гидронасоса со стороны шкива привода насоса;
• затянуть болты 9 крепления гидронасоса с противоположной стороны.

Моменты затяжки болтов:

• для автомобилей с двигателем К7М – 21 Н·м (2,1 кгс·м) (головка сменная 10, насадка сменная Torx Т40, удлинитель, ключ трещоточный, ключ моментный);
• для автомобилей с двигателем К4М – 25 Н·м (2,5 кгс·м) (головка сменная 10, насадка сменная Torx Т40, удлинитель, ключ трещоточный, ключ моментный);

Извлечь заглушки из трубопроводов низкого и высокого давления и отверстий насоса гидроусилителя рулевого управления.

Внимание. Перед установкой трубопроводов обязательно заменить уплотнительные кольца на штуцерах трубопроводов

Установить новое уплотнительное кольцо и подсоединить штуцер трубопровода высокого давления к насосу. Момент затяжки штуцера 21 Н·м (2,1 кгс·м) (ключ гаечный 17, вставка сменная 17 типа 58 21 10 17 ф. “Stahlwille”, ключ моментный типа 50 18 00 04 ф. “Stahlwille”).

Подсоединить трубопровод низкого давления к насосу и закрепить хомутом (клещи для упругих хомутов Mot. 1202-02).

Снять с трубопроводов низкого и высокого давления зажимы.

Установить ремень привода вспомогательных агрегатов.

Для автомобилей с двигателем К7М оборудованных системой кондиционирования воздуха.

Завернуть болт 8 крепления трубопровода высокого давления к кронштейну 6 навесных агрегатов. Момент затяжки болта 21 Н·м (2,1 кгс·м) (головка сменная 10, ключ трещоточный, ключ моментный).

Для автомобилей с двигателем К7М не оборудованных системой кондиционирования воздуха.

Установить передний бампер.

Для автомобилей с двигателем К4М оборудованных системой кондиционирования воздуха.

Установить болт в проушину кронштейна крепления трубопровода высокого давления и закрепить трубопровод, завернув болт в соответствующее отверстие на блоке цилиндров. Момент затяжки болта 21 Н·м (2,1 кгс·м) (головка сменная 13, ключ трещоточный, ключ моментный).

Установить защиту топливной рампы.

Для автомобилей с двигателем К4М не оборудованных системой кондиционирования воздуха.

Установить болт в проушину кронштейна крепления трубопровода высокого давления и закрепить трубопровод на блоке цилиндров. Момент затяжки болта 21 Н·м (2,1 кгс·м) (головка сменная 13, ключ трещоточный, ключ моментный).

Установить защиту топливной рампы.

Подсоединить клемму провода “массы” к аккумуляторной батарее.

Общий порядок выполнения работ по установке насоса гидроусилителя рулевого управления.

Установить правые боковой и нижний грязезащитные щитки переднего крыла.

Установить правое переднее колесо.

Установить защиту картера двигателя.

Довести до нормы уровень масла в бачке гидроусилителя рулевого управления (масло для усилителя рулевого управления Mobil ATF 52475).

Удалить воздух из системы гидроусилителя рулевого управления.

Запустить двигатель и убедиться в герметичности системы гидроусилителя рулевого управления, при обнаружении течи масла устранить неисправность.

Подрулевые переключатели — снятие и установка Lada Largus, Рулевое управление Шкив насоса гидроусилителя рулевого управления Lada Largus, Рулевое управление

Рекомендации

Залогом долговечной работы любого устройства является его своевременное техническое обслуживание. Для гидроусилителя оно заключается в следующем:

• Проверка уровня масла в бачке;
• Визуальный контроль целостности ремня и трубок;
• Контроль натяжения ремня;
• Контроль утечки масла;
• Чистоты фильтра и масла.

Недостаток масла приводит к перебоям в работе усилителя. Но доливать нужно только специальное масло. Рекомендуется периодически менять масло и фильтр.

Вовремя обнаруженная утечка или повреждение позволит не допустить более серьёзных последствий. Повреждённый ремень лучше заменить. В случае его обрыва управлять легковым автомобилем, скорее всего, будет можно, но недолго, т. к. это приведёт к скорейшему износу деталей.

Какое масло заливать в гидроусилитель руля Рено Логан

Производитель автомобилей Рено Логан, оснастил некоторые комплектации своей линейки, такой полезной и удобной для водителя опцией, как гидроусилитель рулевого управления. В подобную систему точно так же, как и в двигатель, заливается масло, и со временем ему тоже потребуется замена. Начинающие автолюбители никогда не задавались подобным вопросом, и не имеют никакого понятия какое масло подходит для систем рулевого управления автомобилем. В этой статье мы расскажем об этом.

Когда менять официально?

40 000 километров или не больше 2 лет — регламент замены жидкости в ГУР

Регламент от официального дилера гласит, что масло, которое залито прямиком с завода на Рено Логан, рассчитано на пробег в 40 000 километров или не больше 2 лет эксплуатации, в зависимости оттого, что будет раньше.

В каких случаях может потребоваться замена раньше срока?

Подробно о полной замене масла в системе гидроусилителя руля на Рено Логан!

Однако, следить за состоянием масла в расширительном бачке ГУР надо на каждом этапе технического обслуживания автомобиля. Для замены масла вне предусмотренных сроков станут:

• Металлический мусор
• Тёмный цвет жидкости
• Неприятный запах

Для сравнения капля нового масла (обведена синим цветом), и пара капель «слитого» масла с ГУР

А также, для незамедлительного ремонта и проверки всей системы рулевого управления, станет недостаточный уровень масла ГУР в расширительном бачке, потому как при возникновении этой неисправности, температура масла быстро возрастёт, а сам механизм выйдет из строя.

В регулярной проверке уровня масла также нуждается и КПП, а про проверку уровня моторного масла и говорить не стоит!

Совет! Если при движении на автомобиле вы почувствовали, как руль стало тяжело крутить, и он стал словно дубовый, появился шум или посторонний гул. Незамедлительно отправляйтесь к мастеру. Потому как поломка гидроусилителя руля может обернуться в лучшем случае поломкой рулевого механизма, а в худшем, это может стать причиной дорожно-транспортного происшествия.

Какое масло заливаем в гидроусилитель?

Для сравнения в Dacia рекомендуется именно RENAULTMATIC D2

Для стабильной работы и надёжности при эксплуатации, производитель рекомендует к замене жидкости на синтетической и полусинтетической основе стандарта D2 ATF или PSF.

Подобные масла имеют оптимальные показатели по вязкости, плотности и рассчитаны для эксплуатации при температуре окружающей среды до -36° C, что вполне соответствует для погодных условий зимы в России.

Сервисная книжка «рекомендует» ELF RENAULTMATIC D2

Для полной замены жидкости в ГУР, производитель рекомендует масло ELF RENAULTMATIC D2 к классу Dexron II, что указано в сервисной книжке к любому автомобилю Рено Логан.

Однако, если же ваш автомобиль подвержен к постоянной нагрузке на рулевое управление, постоянным перепадам температур, тогда в этом случае будем актуально к использованию жидкости стандарта D3, или Elf Renault Matic G3.

По поводу использования масла в ГУР D3 или G3 — идут постоянные споры! Учитывайте это при выборе, так как Рено «не одобряет» такую замену. Некоторые владельцы Рено Логан замечают улучшения в работе гидроусилителя руля, а некоторые нет. Это повод для дискуссии, что думаете по этому поводу Вы?

Замены (аналоги)

Кроме рекомендуемого, Рено разрешает замену жидкостей других производителей, которые соответствуют всем предъявляемым требованиям и схожи с оригиналом:

• Mobil ATF 220 (320).
• Liqui Moly ATF 1100.
• Castrol ATF D2 (D3).

Один из вариантов альтернативной замены масла в ГУР

Необходимо обратить особое внимание, что смешивание разных видов жидкости не допускаются. Иначе произойдет её вспенивание и весь механизм гидроусилителя может выйти из строя. Поэтому для подобной операции может понадобиться полная замена масла

Про нюансы подобных работ и процессе вы можете прочитать на нашем сайте в этой статье

Поэтому для подобной операции может понадобиться полная замена масла. Про нюансы подобных работ и процессе вы можете прочитать на нашем сайте в этой статье.

Соблюдайте правила технического обслуживания

Соблюдение таких простых правил и советов по техническому обслуживанию, осмотру рулевой системы и выбору рекомендуемой жидкости для гидроусилителя руля Рено Логан непременно положительно скажутся на общем состоянии систем управления и автомобиля в целом. Это позволит не только сэкономить деньги на непредвиденный ремонт, но значительно снизить риск возникновения дорожно-транспортного происшествия на дороге.

Все действия по замене масла на Ларгусе «по шагам»

Рассмотрим, что делать перед тем, как поменять масло в двигателе Лады Ларгус, если число клапанов равно 16:

1. Прогреть двигатель, выключить зажигание, загнать автомобиль на яму;
2. Снять защиту картера. Нужен торцовый ключ «на 10» — им выкручивают шесть винтов снизу;
3. Сразу следует открутить пробку наливной горловины (жёлтую пластиковую).

Защиту снимают с одной целью — чтобы добраться до фильтра.

Слив отработки (старого моторного масла)

Защиты картера сейчас уже нет. Осталось взять 4-гранник «на 8» и выкрутить сливную пробку.

Ключом делают 1-2 оборота, дальше подставляют пустую ёмкость и выкручивают пробку рукой.

Время слива отработанного масла — не менее 10-ти минут. Будьте осторожны, масло горячее!

После того, как отработка сольётся, поверхность картера протирают, пробку заворачивают. Момент затяжки резьбы — 22 Н*м.

Замена масляного фильтра

Казалось бы, старый материал слит и сейчас — самое время завершить замену. Но ещё нужно поменять маслофильтр.

К корпусу фильтра проще подобраться снизу. Берём съёмник и откручиваем фильтр, вращая корпус против часовой стрелки.

Из старого фильтра выльется 100-200 мл «отработки».

Корпус нового фильтра надо заполнить маслом, но не полностью, а на треть. Понадобится 70-100 мл материала. Этим же маслом смазывают резиновый уплотнитель.

Протерев картер двигателя, новый фильтр вкручивают до упора. Момент затяжки будет равен 15-17 Н*м (от руки).

Льём новое масло

Объём масла в двигателе Лады Ларгус, если ГРМ содержит 16 клапанов, равен 5-ти литрам. Через горловину нужно залить 4,8 литра. Затем пробку закрывают и заводят двигатель.

Смысл — в том, чтобы погасить лампу давления масла. Заводимся, ждём три минуты и глушим двигатель.

Даже если контрольная лампа не горела, ждём 5-6 минут и проверяем уровень. Проверка проводится по щупу, а найти его можно возле бачка ГУР.

Извлекаем щуп, смотрим на метки. При необходимости доливаем масло. Главное — вернуть щуп на место, вдавливая его до упора.

Наливная горловина может использоваться и для откачки масла. Тонкие трубки и груша помогут решить проблему.

Особенности устройства гидроусилителя Лады

Рулевой механизм Ларгуса обычный, реечного типа. Устроен по принципу передвижения шестерни по рейке, но для облегчения прилагаемого давления на рулевое колесо используется гидравлический усилитель. Подобный механизм распространен на большинстве легковых автомобилей. Объясняется это просто: конструкция состоит из минимума деталей, КПД у ГУР высокое. Несмотря на свою надежность, рулевой механизм с гидроусилителем не выдерживает постоянного передвижения по ухабам и неровностям дорожного покрытия, отсюда и частое возникновение вибраций.

На ГУР Лады Ларгус устанавливается насос с лопастями, с помощью которых осуществляется возможность движения масла в системе ГУР. Лопастной насос находится на двигателе, где закреплен на кронштейне и встроен в привод ГРМ, т. е. в движение лопасти насоса приводятся поликлиновым ремнём привода коленвала. Это значит, нужно своевременно подтягивать ремень генератора, хотя для этого есть специальный ролик-натяжитель.

Привод рулевого механизма конструктивно имеет две рулевые тяги, соединённые с рычагами поворотных кулаков подвески спереди при помощи шарнирных соединений. В отличие от других моделей ВАЗ, на Ларгусе есть подрамник, на котором и закреплена рулевая рейка с ГУР в пыльнике (на всех остальных моделях ВАЗ рулевой механизм закреплён на щитке моторного отсека).

Во время запуска силовой установки масло в системе ГУР Ларгуса из бачка посредством создаваемого насосом давления движется к клапану распределения. При повороте колеса в ту или иную сторону при помощи этого клапана соединяется одна из полостей ГУР с трубками, а другая с трубопроводом высокого давления. Поршень гидроусилителя соединен с рулевой рейкой, приводит в движение шестерню, в результате чего начинает двигаться и рейка. Движение рейки вправо или влево заставляет поворачиваться поворотные кулаки, так осуществляется поворот направо или налево.

Возможные неисправности рулевого механизма

Если у руля увеличен свободный ход и слышен стук, то возможно, что нарушено натяжение пружины, изношены карданный шарнир или шаровый шарнир, либо ослаблены крепления болтов. Способами решения проблемы может быть затяжка болтов, замена карданного вала или шарниров.
При тугом вращении руля может причиной неисправности может быть попадание воздуха в гидросистему, повреждение распределителя или уплотнений рулевого механизма, либо износ ремня привода насоса, а так же слабое давление насоса гидроусилителя, либо повреждение шлангов. Возможной мерой устранения неполадок является замена уплотнителя, ремня и других дефектных деталей насоса

Так же не лишним будет восстановление оптимального уровня жидкости, устранение перекручивания шлангов.
В случае, когда не происходит четкого возврата руля в среднее положение, то стоит обратить внимание на такие неисправности как повреждение следующих деталей: клапана регулировки давления, подшипника валика ротора насоса, подшипника шестерни, шланга. Так же может быть изношен уплотнитель или карданный шарнир рулевого вала, либо перекручен шланг

Исправить ситуацию можно с помощью замены подшипника, клапана регулировки давление или иных деталей механизма. Так же может потребоваться замена наконечников рулевых тяг и регулировка натяжения пружины.
Когда в рулевом управлении слышен стук, то это может быть результатом того, что ослабли крепления шаровых шарниров наконечников тяг, или крепления рулевых тяг. Так же стук возникает из-за износа таких деталей как шаровые шарниры, рулевые тяги. Так же может происходить касание шлангов о кузов. Устранить проблему можно путем затягивания креплений, замены изношенных деталей или правильным расположением шлангов.
Когда возникает повышенная шумность, это значит, что в гидросистему попал воздух, мало рабочей жидкости или слабо затянуты болты крепления насоса. Необходимо в таком случае удалить воздух, добавить жидкости, либо затянуть болты.

Замена жидкости ГУРа

решил заменить жидкость в гидроусилителе руля причину указывать бессмысленно, пробег 74500 км, жидкость ни разу за 4,5 года не менялась, многие на своих а/м видели, как это выглядит и слышали, как работает, особенно в морозы. итак. для начала выбор жидкости. прочитав ветку про Масло для гидроусилителя и его расход изучил опыт коллег и рекомендации производителя. Заводское масло Mobil ATF 52475 смысла не было искать, да и желания тоже, на ELFMATIC G3 тоже были нарекания ввиду агрессии к цветмету, изучил ассортимент и цены в магазинах. выбор пал на:

это новинка, в магазинах в наличии не было (во всяком случае у нас), покупал через Емекс, стоимость 408 рублей/литр. один из решающих критериев было:

делал всё по инструкции из видео про ремонт рено (видео есть в ветке форума) всё просто. 1. вывешиваем передние колёса (чтобы потом было легче вращать рулём при прокачке) 1а. забытый пункт))) снимаем пластиковый патрубок воздухозасоса и убираем в сторону — будет мешать. 2. отшприцовываем старую жидкость из бачка 3. разжимаем хомуты и снимаем шланги с бачка, сам бачок демонтируем (снимается потягиванием вверх), бачок промываем (я пользовался бензином при промывке) 4. сливаем остатки масла самотеком в подготовленную заранее емкость (я опытным путем сделал чашку из обрезанной пластиковой бутылки объёмом 3 литра, высота примерно 10 см. была выше — мешала, пришлось обрезать) 5. далее «прямой» шланг (тот, что потолще) просто поднимаем вверх и в сторону, он пока не нужен, а шланг «обратки» направляем в подготовленную ёмкость и просим напарника вращать до упора руль вправо и влево. из шланга обратки польётся старая отработанная жидкость, заканчиваем, естессно, когда жидкость перестанет течь. это примерно 5-6 циклов. 6. смотрим внимательно на крышку бачка:

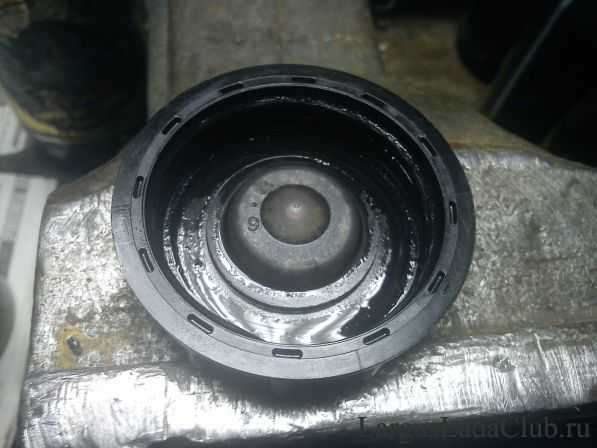

изнутри там находится пластиковый колпачок, в нем кусочек поролона в виде таблетки. это клапан воздушный бачка. я выжал из этого поролона старое масло и собрал обратно. отверстие в крышке должно быть чистым! крышка должна дышать! 7. далее собираем всё обратно. я специально купил два литра масла, чтобы промыть систему. если у вас в наличии всего литр, эту операцию можно пропустить. я надел толстый «прямой» шланг на бачок, отверстие «обратки» на бачке заглушил пальцем и стал вливать новое масло в бачок. напарник по команде вращал руль влево-вправо, жидкость с бачка уходила прокачивалась, по мере её ухода я в бачок поливал, а с шланга «обратки» сливалась промывка. как только пошло чистое масло, промывку прекратил. 8. окончательная сборка. ставим назад хомуты, патрубок, доводим масло до уровня (традиционно посредине между мин и макс, так, чтобы на холодной машине уровень был не ниже мин), а на горячей не выше макс. 9. ставим назад фильтр — сеточку (которую предварительно также промыли), он сделана для того, чтобы осадок из бачка не забил отверстие в крышке. как вынуть/вставить сеточку отдельный разговор, определяется, как грицца, пальпацией. вставляется только в одном положении, главное не передурить и не сломать. 10. Обязательно!!!!! закрываем крышку бачка (завинчиваем) и теперь запускаем двигатель. вращаем руль вправо/влево до упора, 3-4 цикла достаточно. глушим двигатель и смотрим уровень масла, при необходимости доводим до уровня. если не закрыть крышку бачка, то масло под давлением насоса будет фонтанировать в крайних положениях руля. слил старого масла я вот столько:

примерно литр, наверное. чистая жидкость выглядит вот так:

очень аппетитно, так и хочется накатить))))) да. на запах какая то интересная, очень трудно идентифицировать, похоже на слабый запах солёных грибов с пряностями, как то так))) на моторное не похоже совсем. на всё у меня ушло примерно 1,2 литра, промывал не жалеючи. сейчас машина стоит на работе, в обед собираюсь откачать из бачка клизмой масло, и влить чистой в бачок, не снимая его, конечно. т.к. масла осталось 800 мл, девать его всё равно некуда, а в следующий раз буду новое покупать. вот и всё. всем удачи да. забыл. с какими трудностями столкнулся — не так просто получилось разжать хомуты на шлангах бачка. вернее разжать просто, но с места их сдвинуть не просто — прикипают немного, и шланги прикипают к бачку.

Меняем масло в ГУР на автомобилях Лада Ларгус

Рано или поздно система требует замены рабочей жидкости, так же как и в двигателе. Согласно техническому регламенту масло ГУР, залитое на заводе, рассчитано на пробег не более 40 000 километров или на 2 года эксплуатации машины.

Замена ранее положенного срока

Смена рабочей жидкости раз в 40 тысяч км пробега ещё не значит, что можно про нее забыть и не проводить периодически проверку ее состояния в системе. Внеплановая замена масла ГУР требуется в следующих случаях:

• металлические частицы в жидкости;
• потемнение масла;
• посторонние запахи.

Причиной замены жидкости может стать и снижение ее уровня в системе из-за утечки. Это связано с тем, что низкий уровень масла в системе гидроусилителя вызывает его чрезмерный нагрев, а это приводит к выходу из строя основных узлов ГУР. Если автомобиль долгое время не эксплуатировался, масло в ГУР подлежит обязательной замене, т. к. велика вероятность образования за это время конденсата, а он является причиной возникновения эмульсии. Соответственно, жидкость теряет все свои основные свойства и не может использоваться по назначению.

Инструкция по замене масла

Поменять рабочую жидкость в системе гидроусилителя сможет любой автовладелец. Здесь нет ничего сложного, и обращаться в автосервис нет необходимости. Работа по замене масла своими руками начинается с подготовки следующих инструментов и материалов:

• около двух литров рекомендованного производителем масла;
• шприц на 20 куб. миллилитров и наконечник со шлангом к нему;
• торцевые ключи;
• подходящая ёмкость для слива старого масла.

Перед тем как начинать процедуру замены, следует прогреть двигатель до рабочей температуры. После с помощью шприца и шланга откачать жидкость из расширительного бачка. Дальнейший процесс выглядит следующим образом.

1. Автомобиль устанавливается на эстакаду или над смотровой ямой, если нет такой возможности можно просто поднять переднюю часть с помощью домкрата.
2. Снять АКБ и дополнительно его кожух.
3. Чтобы добраться до всех нужных патрубков у рулевого механизма, нужно демонтировать все мешающие пластиковые детали.
4. Провести осмотр всей системы ГУР, выявляя тем самым подтёки или трещины на расширительном бачке.
5. Так как жидкость из бачка удалена, можно его демонтировать, сняв с креплений.
6. От бачка отсоединяется трубка, идущая к гидроусилителю на рулевом механизме, при этом следует обязательно закрыть штуцер, на котором была установлена трубка.
7. Найти патрубок для слива нетрудно: его размер меньше. После чего он опускается, в подготовленную заранее подходящую ёмкость.
8. Далее понадобится помощь второго человека. Помощник должен, находясь в салоне, поворачивать руль вправо и влево до конца. Отработанная жидкость будет сливаться в ёмкость. Для ускорения процесса можно запустить двигательную установку.
9. При сливе жидкости нужно помнить, что нельзя допускать попадание воздуха в систему гидравлического усилителя. Для исключения таких ситуаций второй человек должен периодически подливать в бачок масло. Если помощника нет, нельзя запускать двигатель. Достаточно вращать руль в обе стороны до тех пор, пока вся жидкость не сольётся с патрубка.

После слива старой жидкости в бачок заливается новое масло и запускается мотор. Теперь нужно поворачивать руль в обе стороны до крайних положений. Периодически нужно следить за уровнем жидкости в бачке. При снижении следует долить масло и продолжать манипуляции с рулём до тех пор, пока уровень в бачке не прекратит падать и не будут появляться пузырьки воздуха. После замены и тестирования остаётся собрать все пластиковые детали и установить их на место, затем ещё раз проверить затяжку хомутов на соединениях.

Правила прокачки ГУР на Ларгусе

При несоблюдении алгоритма замены жидкости и по другим причинам иногда происходит завоздушивание системы. А значит, каждому автовладельцу хорошо бы знать, как прокачать ГУР и выгнать весь воздух. Проверить систему на наличие воздуха очень просто. Нужно запустить двигатель и повернуть руль несколько раз вправо и влево до крайних положений. После этого следует отследить уровень масла в бачке. При этом разница уровня при работающем моторе и после его остановки должна быть 5 мм и не больше. Если она более пяти миллиметров, это указывает на присутствие воздуха в системе ГУР.

Этапы проведения работ

Снятие расширительного бачка ГУР

Перед демонтажом снимается воздуховод, находящийся непосредственно возле бачка, это делается простым усилием руки. Аккуратно снимаем хомуты шлангов, присоединенных к емкости. Делается это специальным ключом, сам бачок снимаем с фиксирующей скобы небольшим усилием вверх. Перед снятием шлангов под бачок помещается емкость объемом не менее 1 л (подойдет обрезанная пятилитровая пластиковая бутылка), куда будет сливаться отработанное масло ГУР из бачка и шлангов.

После снятия одного из шлангов масло стекает в установленную емкость, снимается второй шланг, вынимается бачок, а шланги помещаются в емкость с жидкостью. Если слитая жидкость черная и в ней видна металлическая стружка, в скором времени придется менять насос ГУР.

Из бачка вынимаем сетку, обследуем ее состояние, промываем и сетку, и бачок.

Убедившись, что шланги находятся в емкости, не включая двигатель, руль проворачиваем от упора до упора, чтобы по максимуму выгнать отработанное масло из системы гидроусилителя. В результате должно получиться около 800 мл слитого масла, объем жидкости гидроусилителя руля Рено Логан для заливки будет таким же или чуть большим.

Сборка и заливка масла

Производитель рекомендует заливать в ГУР Рено Логан масло ELFMATIC G3, которое отличается высокими эксплуатационными показателями и обеспечивает нормальное функционирование всех узлов. Продается оно в удобной литровой упаковке. Главное — не попасть на подделку, оригинальное масло упаковано, как показано на фотографии.

Замена жидкости гидроусилителя руля Логан начинается с установки бачка, которая осуществляется в обратном порядке. Надеваем шланги магистральной системы, емкость устанавливаем на крепления легким движением вниз. Самообжимные хомуты ставим на место, другие типы хомутов лучше заменить на новые. При установке их лучше сместить относительно того места, где они стояли ранее и резина там задубела и обжалась, что ухудшит компрессию.

Первый раз заливаем масло по отметку максимум уровня жидкости, не устанавливая сетку в бачок. Не закрывая крышку бачка, на заглушенном автомобиле, проворачиваем колеса в одну и другую сторону до упора. Уровень жидкости при этом снизится за счет того, что ее растянет по всей систем. Снова доливаем жидкость и повторяем процедуру. Масло снова уходит в систему гидроусилителя, и опять доливаем его по максимуму.

Не устанавливая сетку, наживляем крышку бачка, заводим двигатель. Колеса снова проворачиваются от одного крайнего положения до другого. При этом учитываем, что удерживание руля в одно из крайних положений более 10 секунд негативно сказывается на состоянии насоса гидроусилителя руля, и если злоупотреблять этим, он скоро выйдет из строя.

После окончания процедуры уровень жидкости должен установиться на середине, если ниже – ее лучше долить. В крепления бачка устанавливаем сетка, и он плотно закручивается крышкой. После сборки нужно сделать еще несколько полных оборотов руля при заведенном двигателе.

Важный момент: через крышку бачка ГУР должен поступать очищенный воздух, для чего в ней предусмотрен сапун. В процессе эксплуатации ее не рекомендуется протирать, чтобы не забить сапун, а при замене масла снять пластиковый колпачок изнутри и прочистить поролон, который он прикрывает. Это обеспечит стабильную работу гидроусилителя и не даст попасть в жидкость пыли, стабилизирует давление внутри системы.

Замена гидравлической жидкости и прокачка гидросистемы гидроусилителя руля Лада Ларгус

 Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Замена гидравлической жидкости в гидроусилителе руля Лада Ларгус

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить.При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде.1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль.2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления.3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг .4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра.5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора.6. Присоедините шланг возврата жидкости к бачку гидроусилителя.7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ».

8. Установите пробку на место и вытрите потеки.

Прокачка гидравлической системы гидроусилителя руля Лада Ларгус

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается,1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса.2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль.

3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ»

12. Установите пробку бачка на место и вытрите потеки жидкости.
