Ремонт рулевого управления

Подготовка инструментов и материалов для замены

Замена рулевой рейки — это достаточно сложный процесс, который требует определенных инструментов и материалов. Ниже представлен список необходимых инструментов и материалов для замены рулевой рейки:

Инструменты

Гаечные ключи разных размеров
Рожковый ключ
Набор торцевых головок
Набор отверток
Ключ для снятия шлангов
Молоток
Отвертка с плоской ручкой
Измерительный инструмент
Ключ для снятия крепежных элементов
Ключ для отсоединения шаровых опор
Подъемник или домкрат

Материалы

Новая рулевая рейка
Жидкость для рулевого управления
Шланги для рулевой рейки (если необходимо заменить)
Крепежные элементы (если необходимо заменить)
Смазка для рулевой рейки

Перед началом замены рулевой рейки убедитесь, что у вас есть все необходимые инструменты и материалы

Также не забудьте о том, что замена рулевой рейки может быть опасной работой, поэтому следуйте инструкциям производителя и применяйте правильные меры предосторожности, такие как использование перчаток и защитных очков

Видео инструкция: ремкомплект рулевого редуктора нива шевроле с гур

При падении уровня жидкости доливаем ее до нижней от метки. Несколько раз поворачиваем рулевое колесо влево и вправо до упора, следя при этом, чтобы уровень жидкости в бачке ГУР Шеви Нива находился на нижней отметке.

Снимаем защитный резиновый колпачок с прокачного штуцера. Прокачной штуцер расположен на крышке рулевого механизма.

Надеваем на головку штуцера прозрачный шланг, опустив его свободный конец в сосуд. При появлении в шланге сплошной струи жидкости заворачиваем штуцер.

Возвращаем управляемые колеса в положение прямолинейного движения автомобиля и даем поработать двигателю еще две-три минуты. Вновь поворачиваем рулевое колесо до упора влево и вправо и при необходимости доливаем жидкость в бачок до нижней от метки. После прогрева и стабилизации температуры рабочей жидкости ее уровень должен находиться на верхней от метке, а в холодном состоянии не опускаться ниже отметки минимального уровня.

Снятие рулевого механизма редуктора Шевроле Нива — Вынимаем болт крепления на конечника нижнего карданного шарнира промежуточного вала рулевого управления к валу винта рулевого редуктора Шевроле Нива. Выпрессовываем из отверстий сошки шаровые пальцы тяг: Отворачиваем болт-штуцер крепления наконечника шланга высокого давления и вынимаем болт-штуцер.

Аналогичное уплотнение имеет и наконечник шланга подвода жидкости к радиатору. Соединение уплотнено медными шайбами.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма. Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора. Снятие насоса гидроусилителя руля Шевроле Нива — Снимаем защиту поддона картера и брызговики моторного отсека. Снимаем шкив насоса гидроусилителя руля Шеви Нива. Отводя насос вперед, снимаем его вместе с пластиной.

Всем добра, бобра и всего самого приятного и полезного))))!Как и обещал в выходные заняться рулевым так собственно и получилось. После работы прибежал в гараж, обедал можно сказать на ходу), время 17:40 снимаем промежуточный вал рулевого ОБЯЗАТЕЛЬНО КЕРНИМ РАСПОЛОЖЕНИЕ ВАЛА ЧЕРВЯКА И ПРОМЕЖУТОЧНОГО ВАЛА! (чем угодно только не краской краска сотрется) Машина на яме проверяем люфт трапеции горизонтально раскачивая оную если люфта нет все ОК если люфт есть отмечаем что будем менять. Далее приступаем к снятию шаровых пальцев трапеции. Снимаем съемником или как кому удобно, я лично использовал съемник типа гусак(если будете приобретать съемник берите такой массивный чёрного цвета он похоже прокален или просто из хорошего металла фото тоже завтра кину) Первый палец вышел на ура со вторым повозился.Маленький лайфхак: если не выходит палец ни съемником ни в ручную значит берём горелку с тонким соплом устанавливаем съемник закручивая гайку съемника до максимума, и греем горелкой палец ПО РЕЗЬБЕ! ДА ОТ ТЕМПЕРАТУРЫ ПОБЕЖИТ ШРУС СО ВСЕХ ЩЕЛЕЙ НЕ СТРАШНО! ЗАТО НЕ НАДО СРЕЗАТЬ ТЯГУ ТРАПЕЦИИ И ПОКУПАТЬ НОВУЮ! СМАЗКУ СФОТАЮ И СКИНУ ЗАВТРА ОНА ТЕРМОСТОЙКАЯ В ОТЛИЧИИ ОТ ШРУСА. далее берём заранее подготовленный шприц с водой тушим горелку и со шприца быстренько ПОЛИВАЕМ ИМЕННО ПАЛЕЦ и затягиваем гайку съемника- палец выскакивает. Далее снимаем уже сам рулевой механизм предварительно отсоединив от него шланги. Снимаем сошку(чего я не сделал нужен съемник стоит копейки 300р и вещь незаменимая.)

И ТЕПЕРЬ САМОЕ ВАЖНОЕ! Про сальник сошки в инете на форумах много написано много сказано, я выкладывал что я выбрал для себя, а вот про сальник червяка ничего нет. ТАК ВОТ! САЛЬНИК ЧЕРВЯКА СТОИТ В КРЫШКЕ РУЛЕВОГО КОТОРАЯ ВХОДИТ В САЛОН, ОНА НЕ ИМЕЕТ ПРОКЛАДОК Т.К

ТАМ ПРОХОТИТ СИСТЕМА ПИТАНИЯ ПОДШИПНИКОВ С РЕЗИНОВЫМИ КОЛЬЦЕВЫМИ УПЛОТНИТЕЛЯМИ. УПЛОТНИТЕЛИ НУЖНО МЕНЯТЬ! Т.К. ОНИ ИМЕЮТ СВОЙСТВО СЖИМАТЬСЯ И РАСТЯГИВАТЬСЯ ОТ ВРЕМЕНИ(сколько они прожили с момента последнего обслуживания неизвестно.)САЛЬНИК ИМЕЕТ РАЗМЕРЫ 20*30*7 ПОДБИРАТЬ НЕОБХОДИМО УЖЕ В МАГАЗИНЕ ВМЕСТЕ СО СТАРЫМ! Я нашёл только в одном магазе из 12 и то последние 2 забрал редкость такой сальник, его только заказывать или искать аналоги. На старом лопнула пружина. Ну собственно на сегодня все, продолжение обязательно будет завтра.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ 2110 понадобится специальный ключ октаэдра «в 17», на более современный.

Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Разборка рулевой рейки. Подготовительный этап

Перед тем, как приступить к ремонту, нужно четко понимать о каком виде модели идет речь. Диагностике и ремонту подлежат следующие конструкции:

рулевые рейки механического типа;
рулевые рейки с гидроусилителем;
рулевые рейки с электроусилителем.

Каждый из вышеперечисленных механизмов устанавливается на автомобиль. В зависимости от этого выстраивается алгоритм проведения работ. Начальные этапы характерны для всех видов реек.

Что необходимо иметь при «себе»: набор автомобильных инструментов, переносной осветительный прибор, ветошь, запасные части, ремонтные комплекты.

Диагностируем состояние рулевой рейки самостоятельно

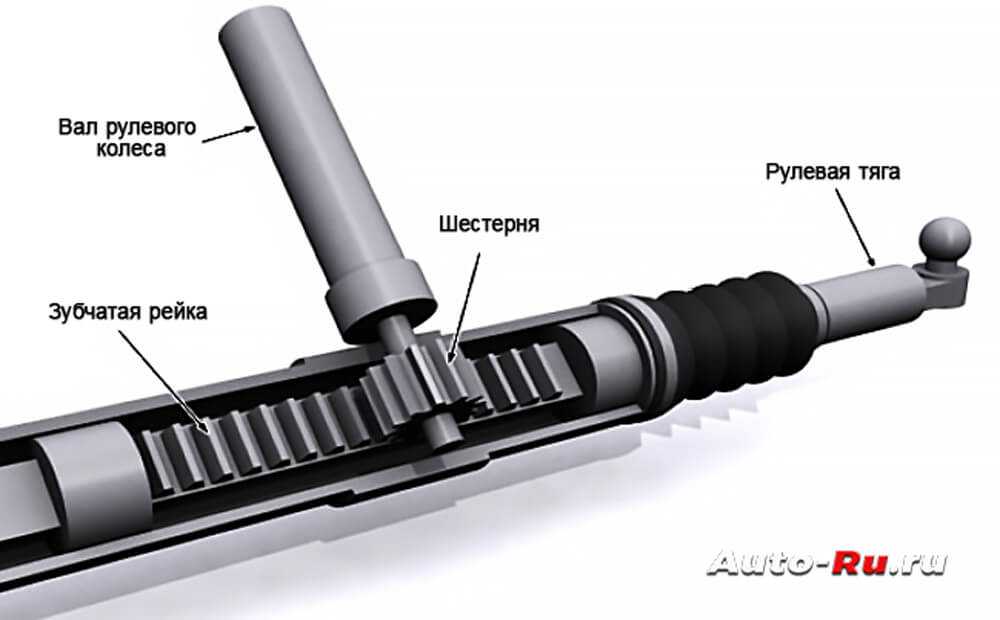

Функция рулевой рейки – передача вращения руля к колесам. Рулевая рейка – основной инструмент управления автомобилем. Если появилась неисправность, послушность автомобиля снижается при ударных нагрузках и езде по неровной дороге. При суровой эксплуатации техники пробег 210-240 – предельный износ рулевой рейки, которая теперь требует замены, ремонта.

Как определить неисправность

Для определения неисправности рулевой рейки присматриваемся к следующим аспектам:

неровности и повороты сопровождаются характерным стуком в области рулевого механизма;
ухудшение управляемости при движении на высокой скорости, когда машину немного подкидывает из стороны в сторону;
увеличенный рулевой люфт;
тяжелое или рывковое вращение руля;
для возвращения руля в первоначальное положение докручиваем его самостоятельно;
характерный шум ГУР насоса, когда вращаем руль;
Бачок гидроусилителя отмечаем падение масла;
Масло подтекает рядом с рейкой.

Если автомобиль оборудован электроусилителем, проверяем, не отказал ли в работе электродвигатель. Вероятно, замкнулась цепь или окислились контакты в разъемах. Также перегорают предохранители, в результате чего отмечаем «тяжелый» руль.

Регулировка рулевой колонки

К регулировочным работам рулевого редуктора на ВАЗ 2107 прибегают в том случае, когда руль стал туго вращаться, при вращении появились заедания либо при перемещении рулевого вала по оси при прямо расположенных колёсах.

Чтобы выполнить регулировку рулевой колонки, потребуется помощник, а также ключ на 19 и плоская отвёртка. Процедура проводится в такой последовательности:

Машину устанавливают на ровной горизонтальной поверхности с прямолинейно расположенными передними колёсами.
Открывают капот, очищают рулевой редуктор от загрязнения. Винт регулировки находится сверху крышки картера и защищён пластиковой пробкой, которую поддевают отвёрткой и снимают.

Ремонт рулевой рейки с гидроусилителем своими руками

Прежде чем снимать узел, нужно попробовать устранить стук путем регулировки. Для этого понадобится специальный ключ, которым подтягивают гайку рулевой рейки

Важно понимать, что таким образом удается устранить стуки, но не утечку жидкости

Для выполнения работ понадобится стандартный комплект слесарного инструмента и некоторые специальные приспособления:

восьмигранный ключ;
съемник для подшипников;
щипцы для демонтажа и установки стопорных колец.

Чтобы отремонтировать рейку, ее придется снимать с автомобиля. Поэтому нужно запастись жидкостью для ГУРа и полным набором расходных материалов:

сальники;
уплотнительные кольца;
пыльники;
гофра;
втулки:
смазка и подшипник.

Перед началом работ необходимо организовать доступ к узлу снизу, установив автомобиль на смотровую яму или подъемник.

Процедура делится на 5 этапов:

Демонтаж.
Разборка.
Проверка состояния и замена запчастей.
Установка.

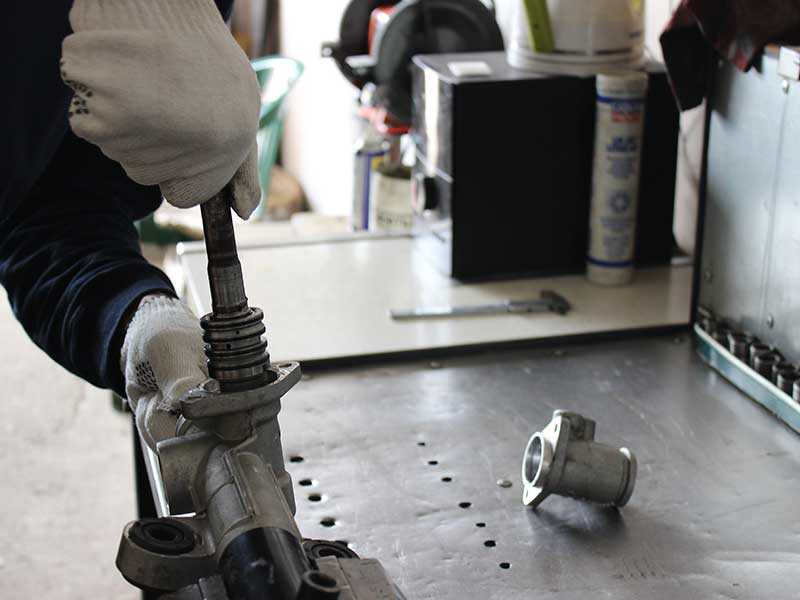

После снятия рейки с автомобиля необходимо очистить ее корпус от загрязнений. Последовательность операций по разборке механизма выглядит так:

Снять рулевые тяги.
Выкрутить заглушку, закрывающую зубчатый вал.
Открутить гайку и извлечь стопорное кольца.
Выбить вал.
Снять сальники и удерживающие их штифты.
Демонтировать стопорное кольцо, провернув заглушку.
Вытащить зубчатую рейку.
Снять сальник и пластиковую втулку.
Извлечь заглушку и пружину с прижимным механизмом.

После разборки необходимо вымыть детали и проверить их состояние. Заменить те которые вышли из строя.

После ремонта рейку нужно собрать и установить на автомобиль и отрегулировать. Люфт приводит к их преждевременному износу и внеплановому ремонту узла

Поэтому уделите особое внимание подтяжке регулировочной гайки

Как убрать люфт?

На многих форумах начинающие автолюбители интересуются, как подтянуть рулевую рейку. В принципе, в этой операции нет ничего сложного, а если повезет, то можно будет обойтись какое-то время без капитального ремонта и замены детали.

Подтягивать необходимо против часовой стрелки если смотреть на рейку сверху. Следует затянуть до упора гайку. Затем немного ослабить ее. Это делается для обеспечения зазора между гайкой и упором. Можно посмотреть, какую имеет схему рулевая рейка. Фото даст более обширное понятие обо всех нюансах. Теперь необходимо проверить легкость движения рейки. Следует регулировать до тех пор, пока рейка не начнет перемещаться без шума и заеданий. Далее нужно зачернить резьбу картера в двух точках и нанести на точки метки, которые позволят зафиксировать положение.

Если все сделано верно, то любой посторонний шум должен полностью исчезнуть. Управляться автомобиль будет немного острее. После поворота рулевое колесо должно возвращаться в своей центральное положение без усилий со стороны водителя. Бывает так, что при регулировке рулевую рейку слишком сильно затягивают. Здесь рейка при движении будет как бы закусываться, а вращения руля будет немного затрудненным.

Если стук не пропал даже после регулировки, тогда нужно перебрать узел. Это хороший выход, потому что после переборки и восстановления есть шанс, что рулевая рейка, цена которой отнюдь не маленькая, немного походит до замены.

Что касается цен, на популярные иномарки цена этой детали начинается с 200 евро (от 13 тысяч рублей). Для автомобилей ВАЗ эта деталь обойдется от 4000 рублей до 20 000.

Итак, мы выяснили, как производится ремонт реек рулевых своими руками.

Что ломается чаще всего

Чтобы разобраться, что и почему ломается в рулевых рейках чаще всего, необходимо оценить условия эксплуатации автомобиля. Если машина ездит по городским дорогам, а ее владелец вовремя проводит ремонт, подвергая замене детали не по степени износа, а по времени пробега, то чаще всего причиной проблем становится износ зубчатого штока и ведущего вала. Его часто, хоть и неправильно, называют червяком. Но ремонт или замена этих компонентов, при хорошем уходе за машиной, требуется через 10–30 лет эксплуатации, в зависимости от того, насколько активно владелец пользуется машиной.

Если водитель ездит по хорошим дорогам, но во время обслуживания заменяет на новые лишь те комплектующие, которые полностью вышли из строя или капитально изношены, то частой проблемой становится стук, вызванный плохим состоянием опорной втулки. Еще одной причиной стука нередко становится неправильное подтягивание рулевого механизма или высыхание смазки в нем, что приводит к изменению формы зубчатого штока уже через 10–50 тысяч км.

Когда владелец авто пренебрегает обслуживанием своего «железного коня», то неисправность может появиться в любом месте. Причем сначала это может быть порванный пыльник, из-за которого грязь попадает внутрь рулевой рейки. Но в этом случае ремонт несложен, а замена на новую деталь требуется лишь пыльнику.

Так выглядит порванный пыльник

Если же дефектом пренебрегли, то уже вскоре смесь грязи и смазки превращается в абразивную пасту, сильно повреждает редуктор. После чего требуется уже капитальный ремонт и замена вала и штока на новые детали.

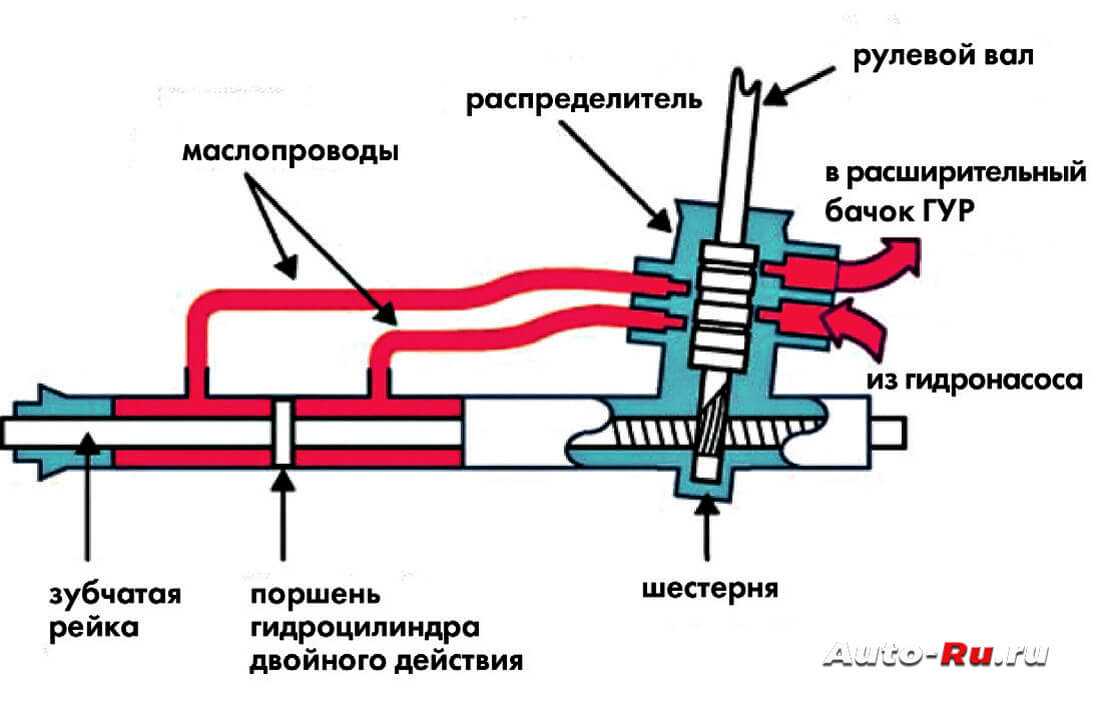

В рулевых рейках с гидроусилителем (ГУР) чаще всего изнашиваются уплотнители, после чего руль становится более тугим и агрегату требуется ремонт. В несильно запущенных случаях удается обойтись лишь установкой новых сальников или манжет. Но в тяжелых случаях одной замены недостаточно, приходится фрезеровать корпус распределителя и вставлять в него ремонтный стакан. В рулевых механизмах с электрическим усилителем (ЭУР) наиболее частой проблемой становятся плохие контакты.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности

По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

при езде слышна отдача на педали газа;
тихий и частый стук при повороте руля в области колеса;
постукивание на неровной дороге;
руль слишком легко крутится;
развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Замена резиновых уплотнений (сальников)

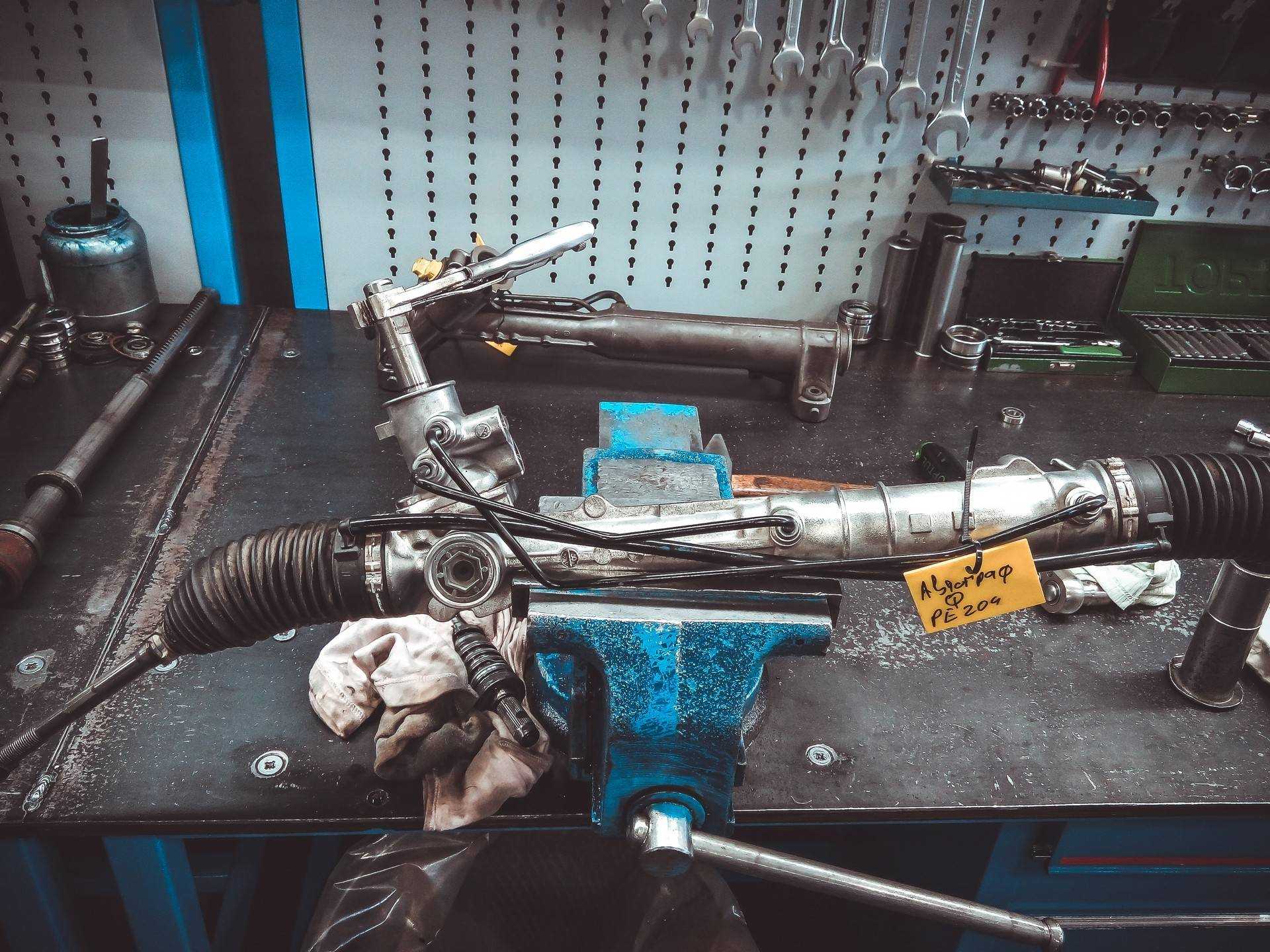

Фиксируем весь агрегат в тисках, начинаем очищать от грязи и мазута. Для этого понадобится чистая ветошь, металлическая щетка, двадцать грамм обычной солярки, чистим всё до алюминиевой основы. Осматриваем внешний вид после очистки, откручиваем рулевые тяги. Сразу можно рассмотреть первый и второй сальник, он находится за уплотнительной крышкой которая расположена с торца обеих сторон рейки. С помощью отвертки и осторожными ударами молотка, чтобы не повредить внутреннюю зеркальную часть рулевого агрегата извлекается сальник.

https://youtube.com/watch?v=zR6WO9uDuUE

Затем аналогичным образом снимается второй. После того как извлекли старый, необходимо установить новый и собрать все в обратном порядке.

Когда все собрано, остается залить жидкость в систему рулевой рейки и прокачать.

В дальнейшем необходимо сделать развал и схождение передних колес, это необходимо для равномерного износа резины. Эксплуатация рейки требует постоянного контроля. Чтобы избежать повреждений, необходимо бережно ездить по неровным поверхностям дороги. А также следить за правильным уровнем тормозной жидкости. Каждые десять тысяч километров делать балансировку и рулевая рейка прослужит намного дольше.

Удачной замены!

Проголосуйте, понравилась ли вам статья?

Алгоритм проведения ремонта в классическом стиле

начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека. Когда речь идет о:

Когда речь идет о:

ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Далее приступайте к полному поочередному разбору рейки. Начинайте с:

Отдачи фиксирующих шайб.
Снятия пыльника.
Верхнего подшипника.
Направляющей втулки.

Для модификаций типа ГУР и ЭУР, понадобится демонтаж перепускных труб, блока управления, полного вала электромотора, электрического двигателя, шариковой гайки.

После этого переходите к разбору внутренней начинки рулевой рейки:

Демонтаж пробки золотника.
Гайки золотника.
Втулки штока.
Поршня.
Стопорного кольца.
Штока рейки.

В зависимости от модели и строения рулевого управления, вышеперечисленные компоненты будут меняться. Перечислить все невозможно по причине множественного разнообразия, да это и не рационально.

Это интересно: Как сбросить межсервисный интервал на Шкода Суперб

Устройство редуктора рулевого механизма

Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:

узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
рулевой колонки, которая поворачивает колёса на нужный угол.

Механизм рулевого управления состоит из:

составного вала с карданной передачей;
руля;
рулевого редуктора червячного типа.

В конструкции есть следующие составные элементы:

маятник;
поворотные рычаги;
рулевые тяги.

Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:

Водитель воздействует на рулевое колесо.
Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
Червяк вращается, что способствует перемещению двухгребневого ролика.
Вторичный вал редуктора поворачивается.
На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.

Признаки неисправности редуктора

По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:

утечка масла из редуктора;
посторонние звуки в механизме;
для поворота руля требуется прилагать большое усилие.

Несколько слов о рейках

В публикациях на блоге уже много писалось о механизме управления машины и о рейке в частности. Но, думаю, не лишним будет освежить знания.

Итак, рулевая рейка выполняет важную задачу – преобразовывает вращение «баранки» в повороты колёс в горизонтальной плоскости. Рассмотрим процесс детальнее.

Простейшая разновидность этого узла состоит из шестерни на валу руля и пластины с зубьями. Когда мы поворачиваем руль, пластина начинает сдвигаться в одну из сторон, увлекая за собой тяги, которые, в свою очередь, поворачивают колёса авто.

Это элементарная конструкция, и весь механизм в данном случае приводится в движение исключительно физической силой водителя. Подобные варианты очень распространены на отечественных авто.

Есть и более продвинутые конструкции – с гидро- и электроусилителем. Устройство рулевой рейки с гидроусилителем немного сложнее простого механического варианта.

Здесь присутствуют дополнительные узлы, помогающие водителю без особых усилий крутить «баранку».

Если точнее — контур, по которому циркулирует под давлением масло, узел с клапанами на валу руля и поршень двойного действия, непосредственно связанный с рейкой.

При повороте руля приоткрываются клапаны с определённой стороны, и масло устремляется по открытым магистралям, давя на поршень в одну или другую сторону, а он уже двигает рейку.

В вариантах рулевой рейки с электроусилителем, основным силовым элементом является шаговый электромотор, перемещающий механизмы рулевого управления.

На первый взгляд устройство рулевого механизма может показаться достаточно сложным, добраться до него зачастую проблематично, поэтому возникает вопрос, возможен ли ремонт рулевой рейки своими руками?

На самом деле, возможен, и пугаться трудностей не стоит.

Рассмотрим простые варианты ремонта на примере отечественных ВАЗ 2109 и 2110, автомобили укомплектованые механическими узлами управления.

Когда требуется замена?

Если вы столкнулись с одним из указанных выше признаков неисправности, рейка обязательно подлежит ремонту или замене. Игнорируя эту необходимость, вы рискуете потерять управление в любой момент. Находясь при этом на дороге и двигаясь с высокой скоростью, потеря контроля над автомобилем может привести к самым печальным последствиям.

Есть три способа решить проблему неисправных рулевых реек.

Способ	Когда актуален
Отрегулировать рейку	Если диагностика показала, что узел не требует ремонта или замены
Ремонт	Если диагностика позволяет выполнить частичную замену элементов. Предусматривается замена с помощью ремкомплекта
Замена узла	Если проверка показала полный отказ узла. Установка может осуществляться с новыми тягами или старыми, в зависимости от их состояния.

Добавим, что при пробеге старых рулевых реек на вашем ВАЗ 2114 более 100 тысяч километров, их неисправность вряд ли удастся устранить при помощи ремкомплекта. Самый лучший вариант в данном случае — это полная замена узла.

Почему рейка выходит из строя, основные причины

Конечно же здесь, есть также два основных пункта. Однако один банальный, а вот второй вполне себе серьезный:

Это механическое воздействие. На наших дорогах легко залететь в яму, конечно большую часть удара на себя возьмут стойки. Но некоторая часть энергии пройдет до «рулевой». Гасят такие удары именно полимерные втулки, именно от ударов они могут немного деформироваться. Вот вам и стук.
Износ пыльников. Это самая частая причина выхода из строя. Что делают пыльники — они сохраняют герметичное пространство внутри. Не давая попадать внутрь – грязи, пыли, влаги. Если он рвется, все это легко проникает на основной вал. Начинается коррозия, ржавчина, поверхность ставится шероховатой. Она работает как наждачная бумага, стирая сальники и втулки. Скажу так, уже после небольшого пробега в 500 – 700 километров, после прорыва пыльника, рейка может застучать.

Поэтому основная задача, всегда наблюдать за состоянием резиновых защитных чехлов – «пыльников», именно они залог долгой работы рулевой рейки, если порвались – нужно сразу же менять.

Проверка деталей рулевого механизма, замена и сборка

После того, как мы успешно разобрали рулевой механизм, можно приступать к проверке его состояния.

Для этого следует промыть все полости рулевого картера, а также все металлические узлы и детали, в керосине. Все возможные резиновые детали или прокладки промываем с теплой водой и протираем простой чистой тряпочкой. Тщательно осматриваем все рабочие поверхности шестерни и рулевой рейки на предмет наличия последствий износа, различных зазоров или царапин. Все имеющиеся незначительные повреждения и неровности следует устранить посредством мелкозернистой шлифовальной бумаги или же при помощи бархатного напильника. Все чрезмерно изношенные или поврежденные и не подлежащие восстановлению детали следует полностью заменить.

Шариковый подшипник обязан вращаться легко, без каких либо заеданий. На всех поверхностях его колец и шариков обязательно не должно быть никаких следов износа или последствий множественных заеданий. Ролики, а также обойма этого подшипника также не должны иметь никаких следов износа или повреждений. При возникновении малейшего сомнения все подозрительные подшипники следует заменить на новые.

Сборка проводиться в обратном порядке (читаем пункт выше Разборка рулевого механизма).
