А если... в рулевых тягах люфт

ВОЗМОЖНЫЕ ПРИЧИНЫ ЛЮФТА И ИХ ДИАГНОСТИКА

Помимо естественного износа деталей, причина появления свободного хода в рулевой колонке – следствие неиспраавности деталей, участвующих в управлении автомобиля. Все поломки можно диагностировать следующими тремя способами.

ПРИ ВЫКЛЮЧЕННОМ ДВИГАТЕЛЕ

Если увеличенный показатель свободного хода ощущается при выключенном двигателе, необходимо проверить всю схему рулевого управления. Вот основные проблемы, которые может выявить диагностика:

износились рулевые наконечники;
поломка крестовины вала рулевой стойки;
выработка на зубьях шестерни рейки;
износ верхней или нижней шаровой опоры.

ПРИ ДВИЖЕНИИ

Если руль люфтит во время движения, необходимо обратить внимание на сопутствующие проблемы

Автомобиль уводит в сторону. Причина – не отрегулированный развал-схождение.
При повороте рулевого колеса возникают посторонние шумы. Причина – недостаточный уровень жидкости гидроусилителя.
Стук в передней части при езде по неровной дороге. Причина – выход из строя рулевых тяг и их наконечников. Если этот стук отдает в руль – нужно проверить рулевую рейку.
Вибрация руля. Она возникает при разбалансировке колесных дисков. Помимо этого причиной биения руля может быть поломка шаровых опор или рулевых наконечников.
Потеря плавности хода. Поворот руля с рывками свидетельствует об износе рулевой рейки.

ПРИ ТОРМОЖЕНИИ

Свободный ход рулевого колеса, возникающий при торможении, может свидетельствовать о таких проблемах:

выход из строя подшипника ступицы. Выявить эту поломку можно, подняв на домкрате авто, и пошатав колесо. Если оно люфтит – значит проблема в ступичном подшипнике.
после недавнего ремонта ходовой механики плохо затянули крепление ступицы;
плохо затянуты крепежные болты рулевого управления;
износ тормозных дисков или колодок.

Любые изменения в поведении автомобиля на дороге достойны пристального внимания автомобилиста. Игнорирование тревожных сигналов чревато не только выходом из строя деталей, но и созданием аварийной ситуации.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

Доверьте работу профессионалам, если сами им не являетесь

Производите замену на чистой поверхности, иначе смысл работы теряется

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

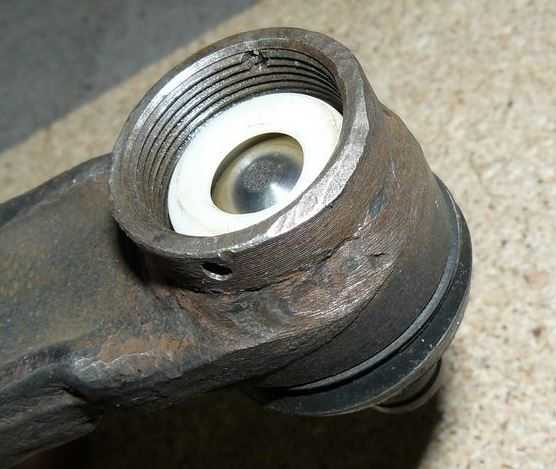

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Вкладыши также можно поискать в автомагазинах

Проверка качества работы

1.При проверке не должно быть люфта в тягах.

2.Произвести регуляцию люфта нужно на рулевом колесе, она должна быть примерно пятнадцать градусов.

3.Ходы руля должны быть плавными и непрерывными, а число оборотов влево или вправо должно быть равным.

4.Удостоверьтесь, что после поворота руль самостоятельно возвращается на место.

5.Рекомендовано через 600 километров провести еще одну регулировку. Но, если во время регулировки возникли проблемы, то повторная производится немедленно.

В случае определения проблемы на ранних этапах, а также, выполнения работы строго по вышеуказанных пунктах, процедура замены механизма не должна вызывать сложностей и производится довольно быстро. Правда, трудности могут возникнуть при покупке необходимых деталей, так как, если машина старенькая, то некоторые детали могут снять с производства. Если вы не уверены в своих силах, специально обученные работники в сервисном центре сделают всю работу за вас, однако, за эти услуги придется заплатить. Ну что же, выбор за вами.

Кстати, продольная рулевая тяга обязана располагаться так, что бы подвергаться минимальным осевым перемещениям при передвижении колес. Это является основным правилом комфортной и удобной езды. Не стоит игнорировать проблемы и откладывать с ремонтом, так как из-за нарушения угла схождения резина не проживет долго, да и шансы попасть в ДТП значительно увеличиваются.

Что подразумевается под суммарным люфтом рулевого колеса?

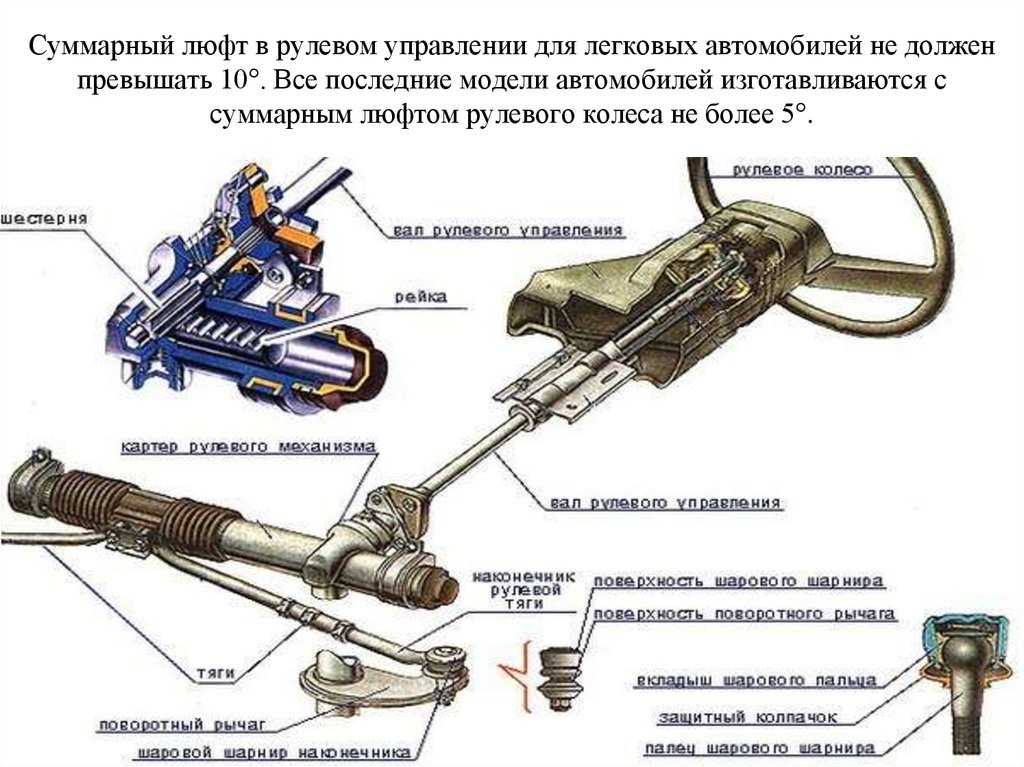

Еще один термин, требующий рассмотрения — «суммарный люфт». Под ним подразумевается общий угол, отсчет которого начинается при крайнем положении рулевого колеса с одной стороны, когда начинается поворот, до противоположного положения, когда машина начинает движение в другом направлении.

Чтобы разобраться в принципах работы суммарного люфта, важно понимать конструкцию и особенности работы системы управления. Если исходить из технической составляющей, принцип действия люфта имеет следующий вид

В передаче рулевых тяг присутствует шток, который фиксируется с небольшим зазором в один-два миллиметра.

Это расстояние необходимо для защиты узлов зацепления рулевой системы от износа по причине чрезмерного трения.

Наличие зазора — технологическое решение, позволяющее держать зацеп в необходимом положении и не касаться к поверхности зубцов.

Для водителя этот параметр представляет собой свободный ход рулевого колеса, позволяющий получить более точное управление автомобилем и чувствовать, в какой момент изменяется направление движения транспортного средства.

По сути, это полное расстояние, которое проходит руль, прежде чем машина поедет в левую или правую сторону.

Многие ошибочно считают это явление негативным и пытаются от него избавиться. Не стоит этого делать, ведь люфт в рулевом управлении — норма для каждого автомобиля. Другое дело, что он должен иметь строго определенную величину.

Здесь прослеживается интересная закономерность — чем большие габариты имеет авто, тем более высоким является показатель люфта.

В процессе измерения суммарного люфта обязательно соблюдение ряда условий:

Передние колеса располагаются в нейтральной позиции и стоят на твердой (асфальтной или бетонной) поверхности.
Покрышки управляемых колес сухие и чистые.
Двигатель автомобиля заведен. Это актуально, если тестируется работа усилителя рулевого привода.
Натяжение приводного ремня насоса усилителя руля, а также уровень рабочей жидкости должны соответствовать требованиям, которые утверждены заводом-изготовителем.

Проверка суммарного люфта производится посредством измерения угла поворота управляющего колеса между фиксированными позициями изменения движения в левую и правую сторону.

Для получения точных параметров измерение производится от двух и более раз.

Предназначение рулевой тяги

Даже если учесть тот факт, что для различных моделей автомобилей существует большое количество конструктивных особенностей этой составной детали, суть действия привода не меняется. Связь между рычагом соответствующего механизма и продольного элемента осуществляется при помощи шарниров. Во время поворота сошки средняя тяга перемещается вправо или влево. Поворот колёс в нужном направлении обеспечивается с помощью боковых тяг.

Видео о рулевой тяге

Существует и более простой по своей организации рулевой привод — механизм реечного типа. Основное его отличие заключается в том, что он использует только две рулевые тяги, которые заставляют колёса автомобиля поворачиваться в нужном направлении и взаимодействуют с поворотными рычагами через небольшое усилие со стороны водителя.

Что будет, если не менять рулевые наконечники

Длительное игнорирование неисправностей рулевых наконечников чревато не только повышенным износом отдельных деталей автомобиля, но и снижением безопасности.

Развалившийся наконечник может стать причиной полной потери управлением автомобиля

Водитель столкнется с такими техническими проблемами:

нарушение углов установки колёс;
ускоренный и неравномерный износ шин;
повышение нагрузки на рулевую рейку и усилитель руля.

Неисправность наконечников рулевых тяг сказывается на комфорте и безопасности езды. Возможные последствия дефектов:

нарушение курсовой устойчивости;
ухудшение управляемости;
полная потеря управления.

Последнее возможно при наихудшем из вариантов: разрушении корпуса шарнира, выпадении пальца наконечника, откручивании гайки, разрушении резьбовой части.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности

По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

при езде слышна отдача на педали газа;
тихий и частый стук при повороте руля в области колеса;
постукивание на неровной дороге;
руль слишком легко крутится;
развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Компоненты рулевого управления

Автопроизводителями используется стандартная схема рулевого управления, в целом не меняющаяся с 1898 года. Различия заключаются в расположении руля (справа или слева), а также в типе используемого усилителя (электрического или гидравлического). Выпуск автомобилей с «пустой» рулевой рейкой, не оснащённой усилителем, практически прекращён, и также в последнее время автопроизводители отходят от практики использования ГУР, предпочитая более простой в обслуживании и экономичный электроусилитель.

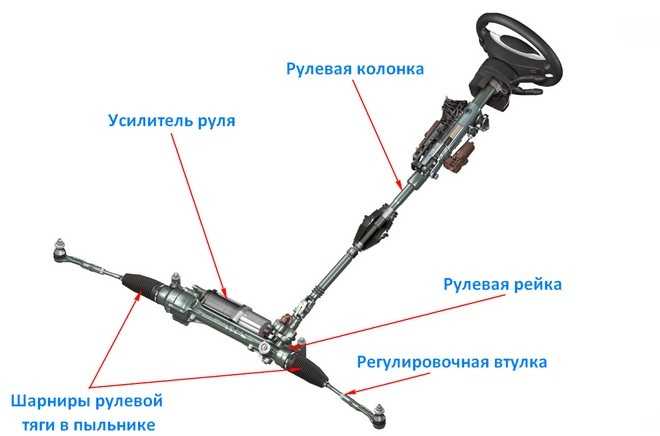

Рулевое управление состоит из следующих компонентов:

рулевое колесо. На большинстве авто оснащается подушкой безопасности;
рулевая колонка. В зависимости от марки машины, она может регулироваться как по высоте, так и по выносу;
рулевая рейка. Оснащается либо гидроусилителем, либо электроусилителем;
рулевые тяги. Связующие элементы между рейкой и наконечниками;
рулевые наконечники. Соединяют колёса и тяги, являются расходным материалом.

Тяги и наконечники устанавливаются в авто попарно, по разным бортам. В случае выхода их из строя необходима попарная замена элементов, даже если повреждённым оказался только один из них.

Почему рулевые наконечники быстро выходят из строя

Наиболее распространенные дефекты рулевых наконечников – прорыв резинового пыльника, износ пластиковой втулки или сферической поверхности пальца, ослабление пружины.

Поврежденный пыльник может стать причиной загрязнения и износа шарнирного соединения

Основные причины преждевременного износа рулевых наконечников при эксплуатации:

Агрессивная манера езды – резкие повороты руля и активное маневрирование на неровной дороге.
Езда по некачественному покрытию, совмещенный с поворотом наезд на высокие препятствия (бордюры, бревна).
Вращение руля на неподвижном авто.
Воздействие химически агрессивных соединений.
Частые перепады температур.

К повреждению вкладыша иногда приводит неквалифицированная замена детали на СТО. Нарушение целостности пыльника или его смещения из-за разрушения стопорного кольца часто становятся причиной загрязнения и быстрого износа шарнира.

Наибольшие нагрузки на рулевые наконечники приходятся при быстром движении на неровных дорогах с активным маневрированием. При проворачивании колес неподвижного автомобиля нагрузка на элементы рулевой системы возрастет до 1 тонны. При размеренном стиле езды по хорошим дорогам наконечники рулевых тяг ходят до 100 000 км. При сочетании хотя бы трех вышеперечисленных факторов риска симптомы неисправности рулевых наконечников могут проявиться уже спустя 20–30 тыс. км, а в случае механического повреждения чехла-пыльника ещё быстрее.

Подготовка к замене

Если наконечники на вашей ВАЗ 2114 отходили больше одного зимнего сезона, главной трудностью будет снять их с поворотного кулака. Для откручивания гайки понадобится ключ с головкой на «17».

Если гайка сильно прикипела, выходом будет нагреть соединение строительным феном или газовой горелкой.

Часто возникает вопрос, каким способом вытащить наконечник из отверстия в поворотном кулаке. Есть два метода снятия: дедовский (кувалдой) и современный (съемником).

Для первого способа нужно выкрутить руль до упора и несколько раз сильно ударить по поворотному кулаку. От вибрации наконечник должен выскочить.

Недостатки этого способа:

требуется навык для нанесения точного и сильного удара;
некоторые опытные автовладельцы утверждают, что действуя таким способом, можно сократить срок жизни рулевой рейки.

Заменить наконечник лучше при помощи съемника. Съемник для ВАЗ 2114 обойдется всего в 250-300 рублей, но избавит от многих сложностей замены сейчас и в будущем.

Цены на рулевые наконечники за пару:

Трек — 620 руб.
АвтоВАЗ — 620 руб.
ВИС — 730 руб.
LEMFOERDER — 830 руб.
FINWHALE — 860 руб.

УСТОЙЧИВОСТЬ АВТОМОБИЛЯ

Автомобили Datsun Датсун

Устойчивость — способность автомобиля сохранять движение по заданной траектории, противодействуя силам, вызывоющих его занос и опрокидывание в различных дорожных условиях при высоких скоростях.

Различают следующие виды устойчивости: — поперечная при прямолинейном движении (курсовая устойчивость). Ее нарушение проявляется в рыскании (изменении направления движения) автомобиля по дороге и может быть вызвано действием боковой силы ветра, разными величинами тяговых или тормозных сил на колесах левого или правого борта, их буксованием или скольжением. большим люфтом в рулевом управлении, неправильными углами установки колес и т.д.; — поперечная при криволинейном движении. Ее нарушение приводит к заносу или опрокидовании под действием центробежной силы. Особенно ухудшает устойчивость повышение положения центра масс автомобиля (например, большая масса груза на съемном багажнике на крыше); — продольная. Ее нарушение проявляется в буксовании ведущих колес при преодолении затяжных обледенелых или заснеженных подъемов и сползании автомобиля назад. Особенно это характерно для автопоездов.

Рулевые тяги, что такое? Стоит ли откладывать с ремонтом?

Здравствуйте уважаемые автолюбители и читатели блога Arafanat.ru. Многие водители игнорируют проблемы в рулевом управлении. Пока автомобиль едет – хорошо, а сломается, тогда уже едут на сервис ремонтировать. Но из-за проблем управления возрастает шанс попасть в ДТП в сложной дорожной ситуации, а из-за нарушения угла схождения резина очень скоро “прикажет долго жить”.

Функции рулевых тяг

Рулевые тяги передают усилия к поворотным рычагам ступиц от рулевого механизма, с помощью которого осуществляется поворот колес. Они также есть частью рулевой трапеции, одновременно обеспечивая поворот колес на различные углы – ведь во время поворота колеса котятся по разным радиусам.

На концах рулевых тяг смонтированы шарниры. Благодаря ним во время взаимных перемещений тяг, кузова, колес и работы подвески и сохраняется возможность передачи усилий от рулевого механизма, остается неизменным выбранный угол поворота колес. На тягах (одной или двоих) есть резьба для изменения длины тяги, что необходимо для регулировки угла установки колес (так называемый угол схождения). В автомобилях с распространенным рейковым механизмом, есть две тяги и четыре наконечника.

Чрезмерное изнашивание шарниров – неисправность присущая не только рулевым тягам, но и в целом рулевому управлению. Обычно это чрезмерно изношенный вкладыш (или в некоторых конструкциях резиновая втулка). В шарнирах с вкладышами после значительного пробега может появится износ сферической поверхности “пальца”. Его конус, поверхность или резьба бывает повреждена вследствие коррозии или неквалифицированного монтажа – демонтажа. Собственно сами тяги гнутся нечасто – вследствие удара колесом о край ямы или прямого удара о камень.

Шплинт (что- то наподобие проволоки), который фиксирует корончатую гайку, не стоит использовать повторно. Если таким образом сэкономить, установить его неправильно или некачественно, он может выпасть. Из-за этого гайка может ослабнуть, отвинтится, и “палец” теряет плотный контакт со своей деталью, что приводит к нарушению геометрии рулевой трапеции и потерей контроля управления автомобилем. Если ремонт шарниров с разборной конструкцией произведен неквалифицированно, то они могут неожиданно выйти из строя или просто развалиться из-за стопорного кольца, которое установлено неправильно.

Незаметная, но существенная неисправность – это смещение с посадочного гнезда чехла или разрыв пыльника. Вследствие чего в шарнир будет попадать пыль влага и грязь, что на много ускорит его износ. Механизм регулировки углов схождения – контргайки, втулки, резьбовая часть тяг – иногда может выйти из строя вследствии коррозии и полученных повреждений во время наезда на препятствия на дороге.

Признаки неисправности рулевых тяг

Признаком неисправности шарниров рулевых тяг есть большой свободный ход руля и стук, посторонние звуки, которые появляются во время поворота руля вправо – влево. Значительный износ наконечников или шарнир, который “саморазобрался” проявляется в самовольном отклонении автомобиля выбранной линии движения или радиуса поворота, неточном управлении. Как правило, к полной утере над контролем управления это не приводит, так как шаровая часть “пальца”, из корпуса не выпадает. Но вот если отвинтилась крепежная гайка “пальца”, колеса может развернуть в разные стороны, и ваш автомобиль перестанет слушаться руля. Для того чтобы избежать внезапной потери контроля над автомобилем, не стоит игнорировать самостоятельную проверку крепежных деталей рулевой трапеции и состояния рулевых тяг, и время от времени заезжать на сервис.

Как проверить исправность рулевого наконечника

Перед тем как проверить рулевые наконечники, визуально осмотрите пыльники. Обычно для этого достаточно просто повернуть колесо. При образовании трещин и разрывов чехла внутрь попадает вода с грязью и вымывает смазку, что ускоряет износ шарнира. При наличии дефектов чехол-пыльник надо заменить. Для выявления скрытых дефектов наконечников рулевых тяг нужны подъемник или домкрат и подпорки. Удобнее проводить проверку с помощником.

Как определить неисправность рулевых наконечников на подъемнике: видео

Проверка наконечников рулевых тяг проводится в следующем порядке:

Поднять автомобиль на подъемнике или с помощью домкрата, дополнительно зафиксировав на подставках.
Взяться за проверяемое колесо в точках “9 часов” или “3 часа” и покачать на себя, от себя, проверяя наличие люфта.
Взявшись рукой одновременно за наконечник рулевой тяги и поворотный кулак, снова покачать колесо. Если ощутили свободный ход шарнира – деталь неисправна.

Ещё один способ проверки: разместив автомобиль на подъемник или над смотровой ямой, возьмитесь за рулевую тягу ближе к колесу и покачайте её, наблюдая за шарниром. Люфта в данном случае также быть не должно.

Основные неисправности рулевых наконечников, определение своими руками без ямы: видео

Для более детальной проверки рулевого наконечника его иногда лучше снять. Для этого понадобится металлическая щетка, торцевой ключ (или трещотка) с головкой, пассатижи, съемник или молоток. Очистив наконечник от грязи и пыли при помощи щетки, выпрямите фиксирующий гайку шплинт, открутите гайку и извлеките палец наконечника из посадочного места.

Оцените состояние вкладыша, шарнира и пружины. Поводите пальцем шарнира и вдавите в корпус. Если он «ходит» даже от слабых воздействий, вкладыш и пружина сильно изношены.

Причины стука рулевой тяги

Не существует конкретных сроков использования автомобильных рулевых тяг. Известно лишь, что в составе рулевого механизма это самая надежная часть. В Сети бытует мнение, что детали служат от 100 до 150 тыс. км, иногда называют цифру 250 тыс. км. Нужно уточнить, что срок службы сильно зависит от манеры езды и состояния дорожного полотна. Совершенно очевидно, что передвижение по плохим дорогам провоцирует быстрый выход из строя рулевых тяг.

Во время каждодневного использования автомобиля нужно быть внимательным: появление посторонних звуков, плохая управляемость – это первые сигналы, говорящие о скором выходе из строя рулевого механизма. Перечислим признаки, по которым можно диагностировать неполадки в рулевой рейке:

Передвижение по неровностям сопровождается скрежетом и стуком.
При повороте руля также появляется небольшой стук.
При неизменном прямом положении руля автомобиль водит по дороге.
Виден неравномерный износ протектора покрышки.
Появляется расшатанность и люфт в механизме в целом.
Начинает постукивать руль.
Ход руля становится тугим.
Нарушается целостность пыльника. При проникновении внутрь шарнира песка, влаги и грязи он быстро выходит из строя.

Также часто встречаются неисправности, обусловленные износом креплений. Это касается как рулевых наконечников, так и механизма в целом. Из широко распространенных – облом резьбы. Не проходят бесследно сильные удары подвески – изменяются, гнутся плоскости. Если такое произошло, не стоит тратить время и силы в попытках вернуть первоначальную геометрию детали. Гораздо проще заменить поврежденный элемент. Эксплуатация автомобиля с погнутыми комплектующими рулевой системы запрещена – ведь это напрямую влияет на управляемость ТС.

Отдельное внимание нужно уделить наконечнику как составляющей части рулевой тяги. Часто по причине именно его неисправности проявляются вышеописанные признаки

Это происходит из-за выработки пальца или полиуретановой прокладки, удерживающей шарнир. В результате в соединении образуется люфт, наконечники рулевых тяг издают стук.

Металлическое постукивание при вращении руля может наблюдаться не только во время движения, но и на стоянке. Причина этого – незатянутая рулевая тяга с наконечником после проведения развала-схождения. Как определить стук рулевых тяг? Нужно пошатать колесо вправо-влево. Если оно отзывается на усилия и движение сопровождается характерным стуком – дело точно в гайке, которую забыли затянуть.

Детали и запасные части, техническое обслуживание, сервис и ремонт

Автомобили УРАЛ

УРАЛ-4320, 5557
Двигатель ЯМЗ-236
__________________
КАРТА САЙТА

Устройство и регулировки рулевого управления Газель ГАЗ-2705

Рулевое управление автомобиля Газель ГАЗ-2705 состоит из регулируемой рулевой колонки с валом и колесом, рулевого механизма и привода.

Конструкция рулевой колонки (рис.19) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм Газель ГАЗ-2705 (рис.19), состоящий из винта с шариковой гайкой 33 и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна крепится к левому лонжерону рамы. Передаточное число рулевого механизма — 23,09 (в средней части).

Рис.19. Рулевое управление Газель ГАЗ-2705

1 — рулевое колесо; 2, 25 — подрулевой переключатель; 3 — стопорное кольцо; 4 — шайба; 5 — подшипник; 6 — пластмассовая втулка подшипника; 7 — выключатель (замок) зажигания; 8 — нижний кожух; 9 — вал рулевой колонки; 10 — карданный шарнир; 11 — клин; 12 — гайка: 13 — карданный вал рулевого управления; 14 — уплотнитель карданного вала; 15 — подшипник карданного шарнира; 16 — иглы подшипника; 17 — стопорное кольцо; 18 — механизм рулевого управления; 19 — вал сошки с зубчатым сектором; 20 — пресс-масленка карданного шарнира; 21 — труба рулевой колонки; 22— кронштейн; 23 — ручка механизма фиксации рулевой колонки; 24 — верхний кожух; 26 — гайка крепления рулевого колеса; 27 — накладка рулевого колеса; 28 — винт шариковой гайки; 29 — верхняя крышка; 30 — регулировочная прокладка; 31, 39 — уплотнительные кольца; 32 — шарик шариковой гайки, 33 — шариковая гайка; 34 — гайка; 35 — сошка; 36 — крышка; 37 — поролоновое кольцо; 38 — стопорное кольцо; 40 — подшипник вала сошки; 41 — вал-сектор; 42 — подшипник винта шариковой гайки; 43 — кронштейн; 44 — картер; 45 — пробка заливного отверстия; 46 — сальник; 47 — защитная крышка; 48 — клин

Винт с шариковой гайкой 33 установлен в картере рулевого механизма Газель ГАЗ-2705 на двух радиально-упорных подшипниках, наружные обоймы которых запрессованы в картер и в верхнюю крышку рулевого управления, а внутренние обоймы напрессованы на винт рулевого механизма.

Момент проворота винта рулевого механизма регулируется с помощью прокладок 30, устанавливаемых под крышку рулевого механизма.

При вращении винта шарики перекатываются по специальному каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более, чем на 4 мкм.

Узел рулевого механизма Газель ГАЗ-2705, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Своими зубьями гайка находится в зацеплении с валом — сектором 41. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является вал сошки.

Уплотнение вала сошки, а также крышки рулевого механизма Газель ГАЗ-2705 осуществляется с помощью резиновыx колец.

Фиксация наружных обойм подшипников вала сошки от осевого перемещения осуществляется с помощью стопорных колец 38, а от углового перемещения — с помощью керновки наружных обойм в отверстия картера, закрываемые пробкой 5.

Винт—шариковая гайка рулевого механизма Газель ГАЗ-2705 с помощью карданного вала соединяется с валом рулевой колонки. Крепление вилок шарнира на валах осуществляется с помощью клина 48 (см. рис.19).

Колонка рулевого управления крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировки подшипников вала рулевой колонки в процессе эксплуатации не требуется.

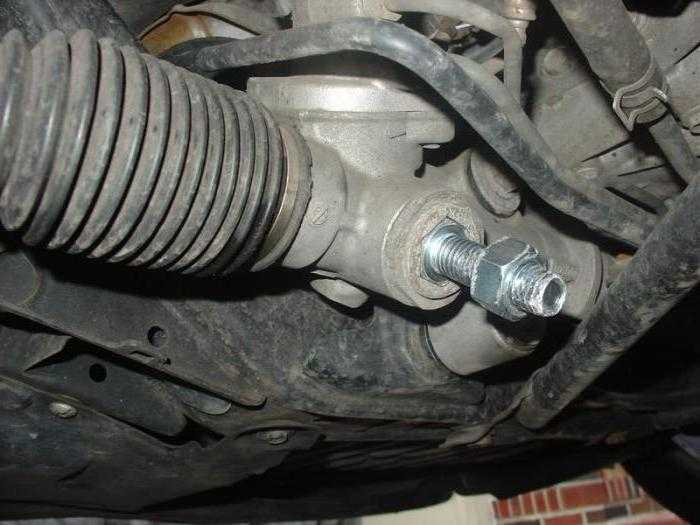

Как поменять рулевые тяги и наконечники

Если обнаружены признаки износа или очевидны повреждения, требуется замена рулевых тяг и/или наконечников. Что касается тяг, настоятельно не рекомендуется ограничиваться только одной стороной. Другими совами, нужно купить рулевые тяги парой и менять их.

В норме замена рулевой тяги или замена рулевых наконечников выполняется попарно (как и в случае с амортизаторами и рядом других элементов). Это позволяет избежать проблем с развалом и неравномерным износом.

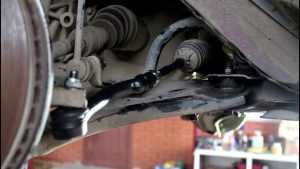

Также необходимо знать, как поменять рулевые наконечники своими руками правильно, чтобы избежать распространенных ошибок. Переходим к замене:

автомобиль нужно поднять на домкрате;
далее снимаются передние колеса;
руль необходимо заблокировать;
затем следует ослабить фиксирующую гайку, при помощи которой наконечник крепится к тяге;
при условии наличия шплинта, его нужно снять с гайки пальца наконечника;
теперь можно открутить гайку на пальце, крепящую наконечник рулевой тяги к поворотному кулаку;
затем съемником для шаровых нужно выдавить рулевой наконечник, вставляя разъем съемника под резинку наконечника и затягивая гайку.
в том случае, если посадка плотная, молотком аккуратно простукивают по ушку рычага;
если съемника нет, вместо него используется небольшой лом;
перед снятием наконечника с тяги нужно поставить метки на тяге или запомнить количество оборотов, чтобы знать, насколько нужно накрутить новый наконечник при установке;
дальше следует снять пыльники, открутить тяги от рейки и произвести сборку в обратном порядке, используя новые детали;
при сборке резьбу на тягах и пальцах предварительно нужно смазывать;
