Как убрать люфт в рулевом редукторе газель с гуром

Признаки необходимости ремонта

В любом автомобиле наибольшей степени износа подвергаются детали рулевого управления, поскольку именно на них приходится большие нагрузки при езде по неровной дороге, поворотах, а также резких торможениях. Поэтому рулевой редуктор Газель нередко выходит из строя, вследствие чего проводится его срочная регулировка. В перечень признаков неисправности рассматриваемого агрегата, как правило, входят:

• Вибрация или стук в устройстве, передаваемая через рулевое колесо;
• Возникновения трудностей при повороте руля;
• Наличие люфта в редукторе;
• Течи масла в механизме.

При появлении одного или сразу нескольких признаков требуется немедленная регулировка рулевого редуктора , которая позволит своевременно устранить неисправности в работе устройства и снизить риск выхода из строя других узловых агрегатов транспортного средства.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

• Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
• Требуется значительное усилие при повороте руля.
• Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
• Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство

ГУР состоит из следующих элементов:

1. Насос — создает давление масла, крепится к мотору. Работает от приводного ремня.
2. Распределитель — регулирует движение масла в системе: в правую либо левую полость, в зависимости от поворота руля, и обратно в бачок.
3. Рулевой механизм — передает усилие жидкости к механизму рулевой сошки, а от нее к колесам.
4. Сошка рулевая — служит для передачи движения от вала к тягам колес.
5. Шланги гидравлические — обеспечивают соединение элементов системы и циркуляцию в ней масла.
6. Бачок ГУР — нужен для бесперебойной работы системы, уровень масла в нем то снижается, то повышается. Не допускает попадания воздуха, если в нем достаточный уровень.

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой. В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка. Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей. Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя. В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм. Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов. В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами. Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости).

Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.

После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти. В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления. При трещинах, вздутиях и порезах шланги необходимо заменить. Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя. При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра. Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя. Слабый шум при работе усилителя не является признаком неисправности.

Регулировка

Несколько лет назад машины Газель были признаны лучшим народным коммерческим автомобилем России. И это действительно так – нынешние дороги сложно представить без деловито снующих микроавтобусов или грузовичков известной отечественной марки. Профессиональные шоферы ценят их за надежность и простоту эксплуатации.

Коммерческий транспорт предполагает интенсивное использование, поэтому здесь зачастую агрегаты работают на пределе, что приводит к их поломке. Особые нагрузки приходятся на органы управления, в том числе рулевую колонку автомобиля Газель
. Большинство опытных водителей справляются с ремонтом самостоятельно, используя накопленный опыт коллег по цеху.

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой. В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка. Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей. Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя. В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм. Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов. В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами. Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

Несколько лет назад машины Газель были признаны лучшим народным коммерческим автомобилем России. И это действительно так – нынешние дороги сложно представить без деловито снующих микроавтобусов или грузовичков известной отечественной марки. Профессиональные шоферы ценят их за надежность и простоту эксплуатации.

Коммерческий транспорт предполагает интенсивное использование, поэтому здесь зачастую агрегаты работают на пределе, что приводит к их поломке. Особые нагрузки приходятся на органы управления, в том числе рулевую колонку автомобиля Газель
. Большинство опытных водителей справляются с ремонтом самостоятельно, используя накопленный опыт коллег по цеху.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.

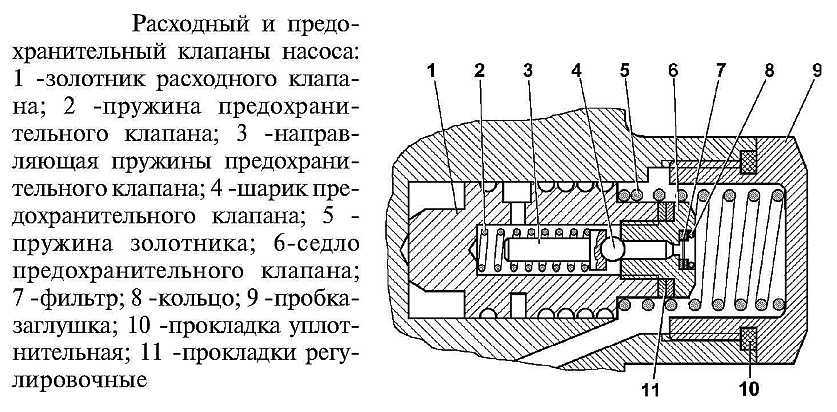

4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

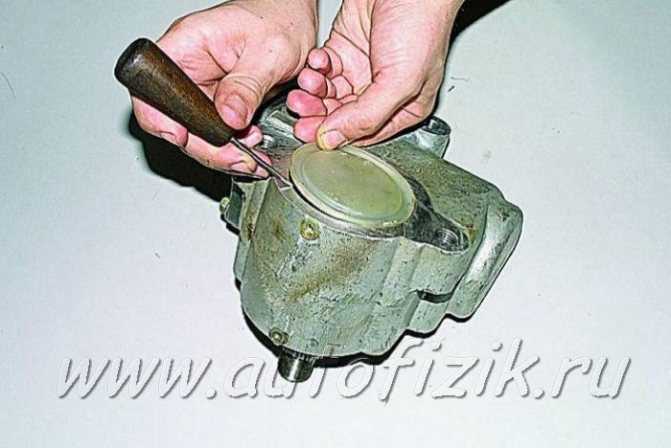

Особенности рулевого редуктора ГАЗ 3302

Как и вся машина, рулевой механизм ГАЗели не страдает изощренностью конструкции, но многие считают, что это к лучшему. Независимо от того, с ГУР автомобиль, или без усилителя, ремонт и регулировка рулевого управления чрезвычайно просты и не требуют от водителя глубоких энциклопедических познаний и специального инструмента. Самый минимум того и другого — и можно ехать дальше.

Видеообзор ГАЗели 3302

От доисторических ГАЗовских червячно-роликовых редукторов он все же отличается, и даже имеет свои положительные стороны. Самая приятная черта с точки зрения архитектуры автомобиля — механизм редуктора ГАЗели довольно компактный и при этом имеет хороший КПД. Что особенно заметно на машинах без усилителя руля — управление даже загруженным автомобилем не требует применения грубой физической силы. Конструкторы добились этого, применив качение вместо скольжения. Нельзя сказать, что это внедрение внесло революционные изменения в конце XX века в мировую автоиндустрию, но руль стал заметно легче. Это позволило повысить ресурс всего узла, поскольку изнашивается он не так интенсивно, как червячная пара, а регулировки требует редко.

Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

• В – ребро на верхней крышке;
• С – риска на торце винта;

1. картер;
2. винт с шариковой гайкой;
3. вал-сектор;
4. пробка заливного отверстия;
5. регулировочные прокладки;
6. гайка;
7. болт;
8. вилка;
9. крышка;
10. клин;
11. уплотнитель рулевого вала;
12. карданный вал;
13. уплотнительное кольцо;
14. стопорное кольцо;
15. наружное кольцо подшипника вала-сектора;
16. уплотнитель вала-сектора;
17. крышка;
18. сошка;
19. боковая крышка;
20. пробка.

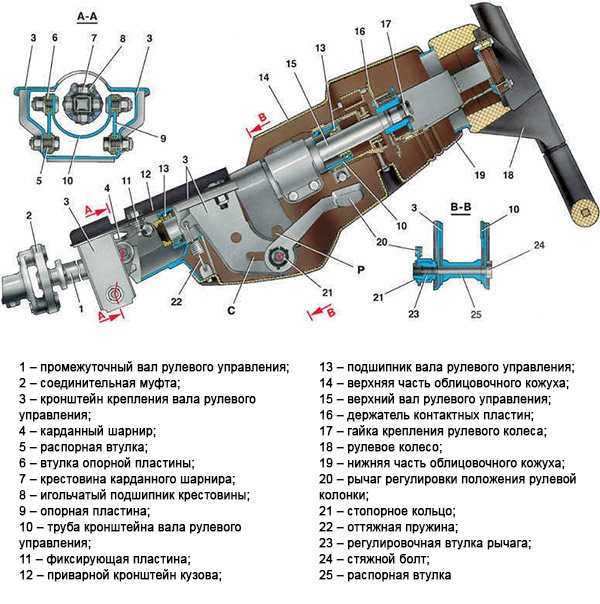

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

1. вилка карданного вала;
2. клин;
3. гайки;
4. упорная шайба;
5. верхний кожух;
6. выключатель зажигания;
7. нижний кожух;
8. гайки;
9. рулевое колесо;
10. болт;
11. рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения
