Рулевая уаз патриот

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые располагаются под рулем.

Подрулевые переключатели УАЗ Патриот имеют конструкцию состоящую и двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой. Устройство расположенное с левой стороны отвечает за :

• Работу правого повортника;
• Работу левого повортника;
• Включение и выключение дальнего и ближнего света;
• Возможность мигания дальним светом.

Эти функции очень важны во время движения на автомобиле, и передвигаться без них транспортному средству запрещено. Правые подрулевые переключатели отвечают за:

• Переключения скорости дворников;
• Одновременное включение дворников и стеклоомывателя;
• Включение заднего дворника;
• Одновременное включение заднего омывателя и дворника.

Конечно функционал второго рычага менее важный, но передвижение в дождливую погоду или снег будет затруднительным.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на «22» и «16»;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

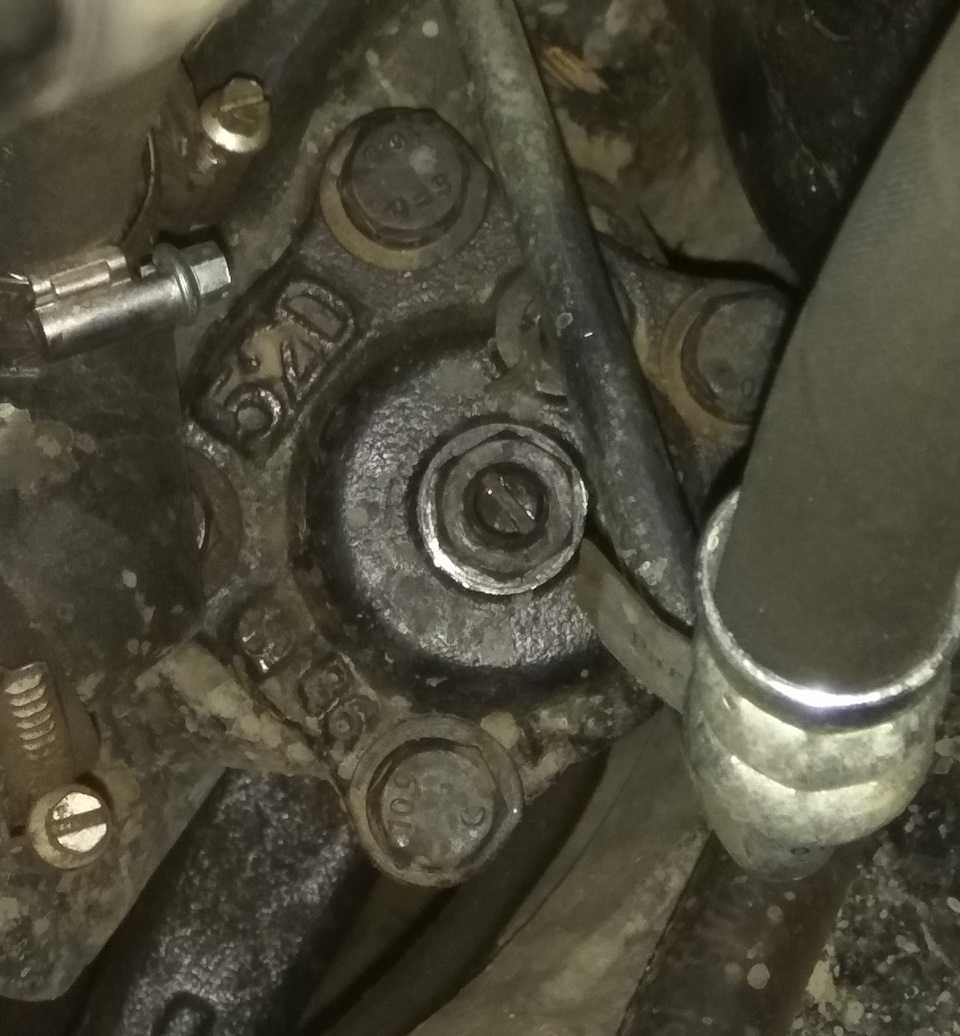

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный.В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

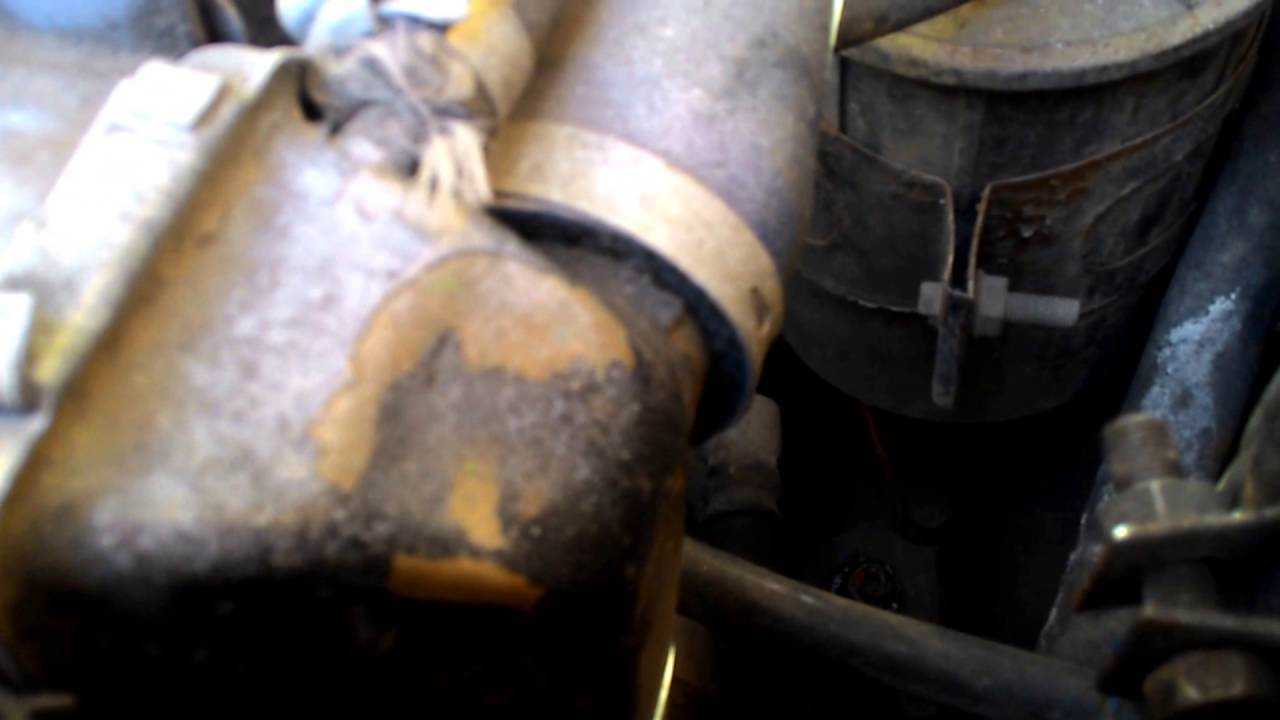

Регулировку делал следующим образом:1. Поставил колеса прямо, руль прямо соответственно2. Открутил контргайку против часовой3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой4. Закрутил контргайку по часовой придерживая винт.

Процесс снятия рулевого колеса с УАЗ Патриот

Выставите руль согласно прямолинейного движения.

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

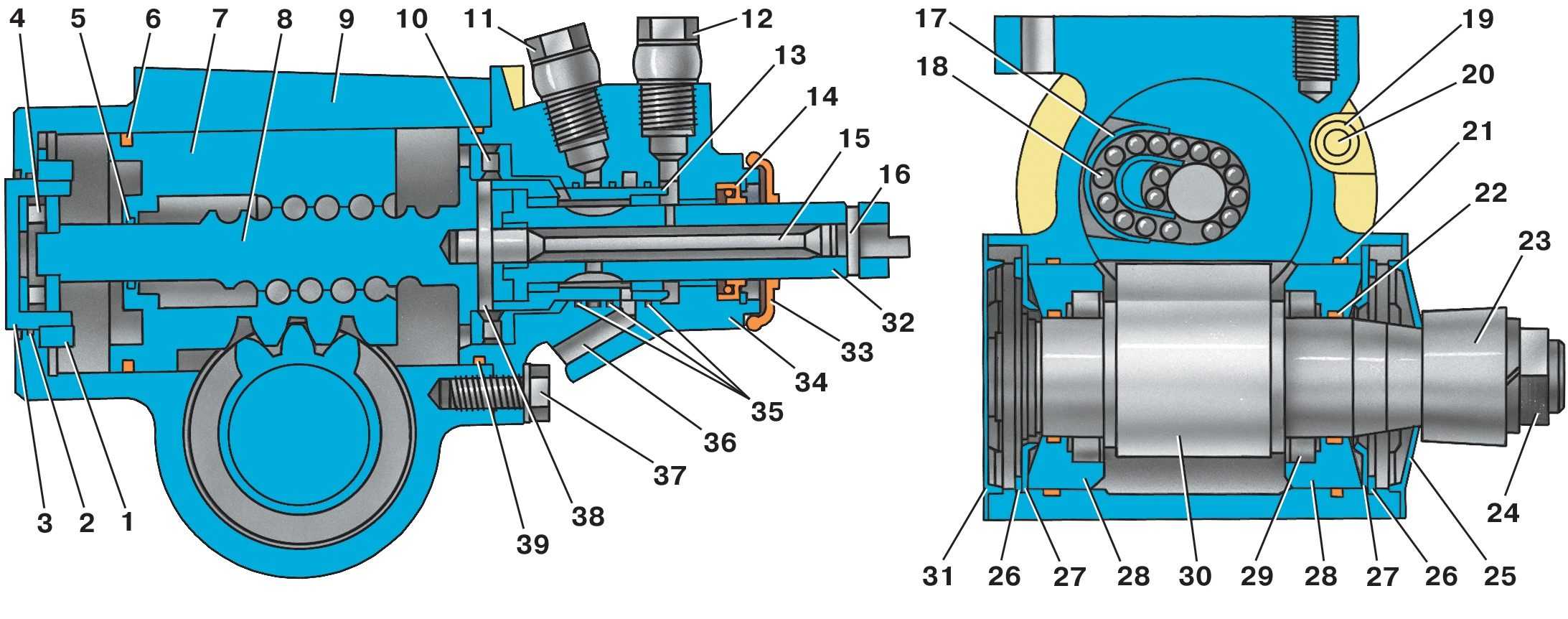

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для наглядности все неполадки представлены в таблице:

Рулевая колонка Патриота (маленькая хитрость с левой резьбой)

Причина неисправности

Способ устранения

Люфт руля (ход без усилия больше 400 мм)

Превышение допустимого зазора в шарнирах рулевых тяг
Добиться нужного зазора или заменить изношенные элементы

Слабое крепежное соединение тяги сошки
Подтянуть гайки шпилек креплений рычагов тяг

Слабое крепление конусов пальцев тяг
Убрать шплинты и затянуть соединения

Ослабление болтового соединения картера с лонжероном рамы
Затянуть болты

Нарушение регулировки или износ зацепления ролика и червяка
Отрегулировать или поменять повреждённые детали

На руле ощущается перемещение червяка по оси

Регулировка затяжки подшипников червяка выполнена некорректно
Отрегулировать до оптимальных значений

Износ деталей
Замена деталей

Самопроизвольное угловое колебание управляемых колес (биение)

Недостаточное давление в шинах
Проверить давление, при необходимости подкачать

Неправильный угол положения колес
Сделать развал-схождение

Неправильный зазор подшипников в ступице
Выставить рекомендуемый зазор

Дисбаланс колес
Требуется балансировка

Изношены рулевые наконечники на УАЗ Патриот
Выставить правильный зазор

Руль на валу перемещается по оси

Ослабла крепёжная гайка руля на валу
Затянуть крепеж

Болты шарнира вала не держат
Подтянуть соединения или заменить болты

Рад иальное смещение вала

В рулевой колонке УАЗ Патриот износились или разрушились подшипники
Замена изношенных деталей

Смещение стопорных колец относительно канавок на валу
Заменить или установить кольца на место.

Крепление кузова к раме ослабло
Затянуть крепления гаек

Рулевой механизм заедает

Сильно изношен червяк или ролик
Замена изношенных деталей

При зацеплении слышны скрипы или щелчки

Нет масла в КПП
Поверить уровень масла, при необходимости долить и устранить утечку

Рабочие поверхности деталей значительно изношены
Замена деталей

Зазор в зацеплении
Выставить правильный зазор

Утечка масла из картера

Повреждена или изношена манжета вала
Поменять деталь

Износилась манжета ротора
Заменить

Масло течет через предохранительный клапан расширительного бачка ГУР

В расширительном бачке повышен уровень масла
Снизить уровень до оптимального

Засорился фильтрующий элемент в бачке
Заменить фильтр

Скрипит рулевая колонка

В подшипнике нет смазки
Снять руль и смазать подшипник

При наличии ГУР требуется большое усилие для поворота рулём

Низкий уровень рабочей жидкости в системе, воздушная пробка
Долить масло до нужного уровня, прокачать систему и удалить пробку

Вода в системе
Заменить рабочую жидкость, прокачать систему

Зацепление поршня с сошкой неправильно отрегулировано
Отрегулировать

Производительность насоса недостаточная
Натянуть приводной ремень, устранить подтекание масла на ремень, прочистить предохранительный клапан

Шумит гидроусилитель

Низкий уровень масла
Долить масло, устранить утечку и прокачать систему

Ослаб ремень привода
Подтянуть ремень

Воздух в системе
Удалить воздух из системы

Изношен насос
Заменить неисправную деталь

Засорился фильтр в бачке
Поменять фильтрующий элемент

Прокачка системы ГУР

Прокачка (удаление воздуха) системы гидроусилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

1. Залейте рабочую жидкость в систему гидроусилителя рулевого управления до необходимого уровня
2. Установите упоры под задние колеса и вывесите переднюю часть автомобиля.
3. Пустите двигатель и дайте ему поработать 15–20 с.
4. Поверните рулевое колесо до упора влево, затем до упора вправо.

Не задерживайте колеса в крайних положениях.

1. Повторите операцию 4 не менее трех раз.
2. Установите рулевое колесо в среднее положение и заглушите двигатель.
3. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости доведите его до нормы.

Уровень рабочей жидкости в бачке должен находиться на уровне сетки наливного фильтра.

Замена бачка ГУР

Подготавливаем ключи на 12, 13, отвертку с плоским лезвием, емкость для слива жидкости из бачка

Ослабляем затяжку гайки стяжного хомута бачка ГУР

Сливаем рабочую жидкость из бачка гидроусилителя в заранее подготовленную емкость

Ослабляем затяжку хомутов шлангов

Отсоединяем шланги от бачка

Устанавливаем детали в обратном порядке

Замена рулевого механизма

Потребуются ключи на 12, 13, 22, 42, торцовая головка на 17, съемника шаровых шарниров, двухзахватный съемник

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Вставляем отвертку в прорезь хомута вилки карданного вала и поворачиваем отвертку, тем самым ослабляя затяжку хомута

Отсоединяем карданный вал рулевого управления от вала рулевого механизма и отводим его в сторону

Выкручиваем болт-штуцер крепления нагнетательного шланга гидроусилителя рулевого управления

Отсоединяем шланг от рулевого механизма

Соединение нагнетательного шланга с рулевым механизмом уплотняется медной шайбой. Сильно обжатую шайбу необходимо заменить.

Ослабляем затяжку хомута отводящего шланга

Снимаем шланг с патрубка и сливаем жидкость в заранее подготовленную емкость

Выпрессовываем из рулевой сошки палец шарового шарнира наконечника рулевой тяги

Выкручиваем три болта крепления рулевого механизма к раме

Снимаем рулевой механизм с автомобиля

Откручиваем гайку крепления рулевой сошки и спрессовываем ее с помощью съемника

Устанавливаем все детали в обратной последовательности и прокачиваем систему ГУР

Замена насоса ГУР

Снимаем ремень привода насоса, как описывалось выше

Выкручиваем болт-штуцер крепления нагнетательного шланга

И отсоединяем нагнетательный шланг от насоса

На штуцере нагнетательного шланга установлены медные прокладки. Если прокладки сильно обжаты их необходимо заменить.

Ослабляем затяжку хомута всасывающего шланга

Отсоединяем шланг от насоса

Окончательно выкручиваем болты крепления насоса и снимаем насос ГУР

Устанавливаем детали в обратной последовательности и регулируем натяжение ремня, как указано выше

Источник статьи: http://autoruk.ru/patriot/rulevoe-patriot/snyatie-i-ustanovka-elementov-gidravlicheskoj-sistemy-rulevogo-upravleniya-avtomobilya-uaz-patriot

Снятие и установка рулевой колонки

Вам потребуются: ключи «на 12», «на 13», торцовая головка «на 17».

4. Отсоедините клеммы проводов от соединителя.

5. Разъедините колодки жгутов проводов замка зажигания и иммобилизатора.

6. Пометьте положение хомута вала рулевого управления относительно шлицев вала рулевой колонки.

7. Удерживая стяжной болт от проворачивания, отверните гайку и извлеките болт из хомута вилки карданного шарнира вала рулевого механизма.

8. Отсоедините карданный шарнир от вала рулевой колонки и отведите его в сторону.

9. Выверните два болта крепления кронштейна механизма регулировки угла наклона рулевой колонки.

10. Выверните болты крепления кронштейна рулевой колонки…

Кронштейн рулевой колонки крепится четырьмя болтами.

11. …и извлеките рулевую колонку в сборе механизмом регулировки угла ее наклона.

12. Ослабьте затяжку хомута крепления соединителя и снимите соединитель.

13. Выверните четыре болта крепления выключателя (замка) зажигания и снимите его.

14. Снимите возвратную пружину 1 и отверните две гайки 2 с левой стороны, придерживая вторым ключом болты от проворачивания.

15. Установите рулевую колонку в порядке, обратном снятию.

голоса

Рейтинг статьи

Как снять рулевую колонку автомобиля УАЗ Патриот

Рулевую колонку снимаем для замены или для ремонта

Для выполнения задания потребуются ключи на 12, 13, торцовая головка

Подготавливаем автомобиль для выполнения задания и снимаем руль, как описано в статье «Как снять руль автомобиля УАЗ Патриот», и снимаем подрулевые переключатели

Отсоединяем клеммы проводов от соединителя

Разъединяем колодки проводов замка зажигания и иммобилизатора

Помечаем положение хомута вала рулевого управления относительно шлицев вала рулевой колонки

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Отсоединяем карданный шарнир от вала рулевой колонки и отводим его в сторону

Выкручиваем два болта крепления кронштейна механизма регулировки угла наклона рулевой колонки

Выкручиваем болты крепления кронштейна рулевой колонки

Кронштейн закреплен четырьмя болтами

Вынимаем рулевую колонку в сборе с механизмом регулировки угла ее наклона

Ослабляем затяжку хомута крепления соединителя и снимаем соединитель

Выкручиваем четыре болта крепления замка зажигания и снимаем его

Снимаем возвратную пружину 1 и откручиваем две гайки 2 с левой стороны, придерживая другим ключом от прокручивания

Устанавливаем рулевую колонку в обратной последовательности.

Снятие и установка карданного вала рулевого управления

Ключом на 10 откручиваем четыре гайки крепления прижимной пластины и уплотнителя

Отсоединяем карданный вал от вала рулевой колонки, как описано выше

Отсоединяем от вала рулевого механизма

Вынимаем карданный вал

Устанавливаем детали в обратной последовательности
