Как поменять подшипник ступицы на уаз патриот

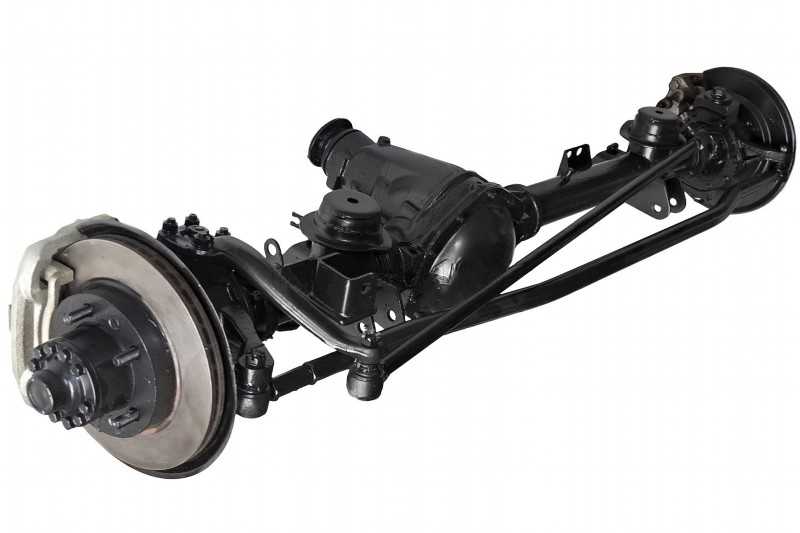

Особенности конструкции мостов Спайсер

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Как поменять подшипник ступицы на УАЗ Патриот

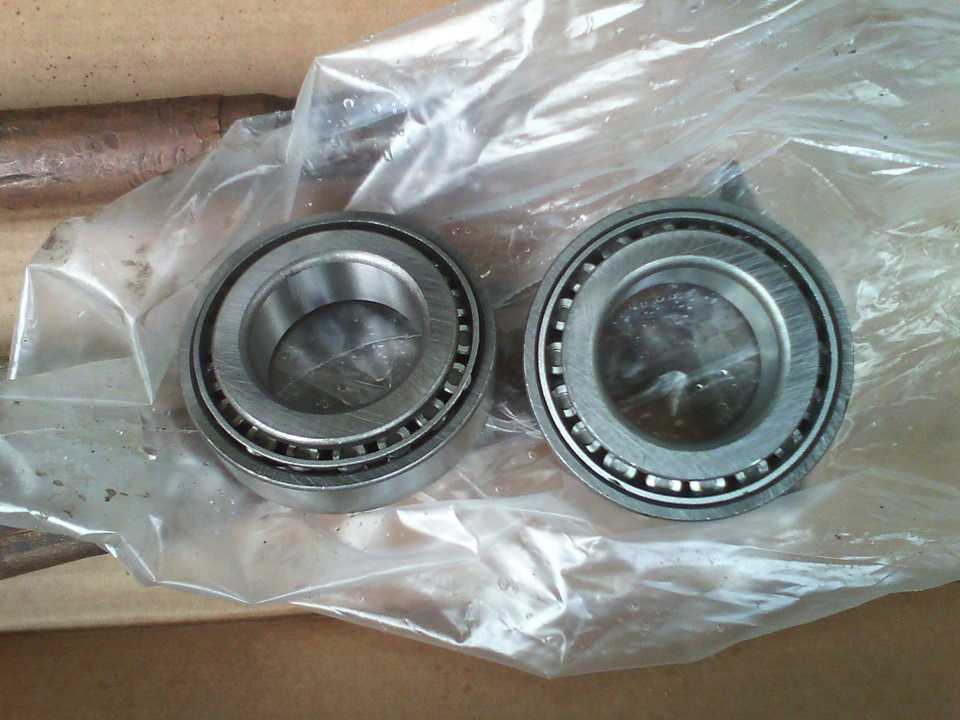

Роликовые конические подшипники ступицы УАЗ Патриот оборудованы регулировочной гайкой, позволяющей поддерживать зазор между телами качения и беговой дорожкой. При нормальных условиях опоры работают бесшумно, но нарушение зазоров или повреждение деталей приводит к появлению шума и биению управляемых колес.

Для чего нужен подшипник ступицы на УАЗ Патриот

Роликовые подшипники установлены внутри ступицы, на которой закреплены тормозной механизм и стальной диск с шиной. Элементы обеспечивают вращение полуоси и дисков относительно оси при отключенном приводе на передний мост. Нормально затянутые и исправные узлы обеспечивают симметричное положение дисков с шинами в процессе прямолинейного движения и поворота.

Причины преждевременного износа

Распространенные причины преждевременного выхода из строя ступичных опор на УАЗ Патриот:

• недостаточная затяжка регулировочной гайки, из-за которой происходит разрушение тел качения и поверхности колец;
• отсутствие смазки, вызывающее сухое трение и перегрев узла;
• чрезмерная затяжка, приводящая к нагреву деталей в процессе работы и выгоранию смазки;
• абразивный износ и коррозия элементов из-за попадания влаги и грязи через поврежденные сальники.

Особенности замены

Замена подшипников и сальников выполняется на снятой ступице, для демонтажа узла производится удаление муфты и тормозного диска с суппортом. Поскольку кольца плотно сидят на цапфе, то необходим винтовой съемник. На модификациях с системой АБС на ступицах установлены зубчатые кольца для обеспечения работы датчиков.

Переднего подшипника и сальника

Последовательность действий при замене:

1. Вынуть внутреннее кольцо внешнего подшипника.
2. При помощи отвертки изъять сальник, а затем упорную шайбу.
3. Снять внутреннее кольцо второго опорного элемента.
4. Промыть все детали в керосине.
5. Выбить зубилом внешнее кольцо внутренней опоры.
6. Вынуть щипцами стопорные элементы, а затем выбить второе кольцо.
7. Установить при помощи оправки новые опоры и заполнить смазкой полость между кольцами.
8. Смонтировать новые сальники.
9. Установить снятые элементы на машину и выполнить регулировку зазора в подшипниках.

Заднего сальника

Чтобы поменять сальник на задней ступице, необходимо снять полуось и удалить замочное кольцо и крепежные гайки. Внутренние кольца опор вынимаются рукой, а затем выбиваются внешние кольца и извлекаются сальники (по аналогии с передними ступицами).

Как отрегулировать ступицу

Для регулировки конических подшипников необходимы ключ трубчатого типа для гаек размером 55 мм, отвертка с плоским лезвием, молоток и зубило. Автомобиль удерживается на месте стояночным тормозом и противооткатными упорами, передняя часть вывешивается на опорах. Если на ступице имеется муфта отключения привода, то она снимается (узел крепится 3 винтами и 6 болтами). Затем необходимо при помощи зубила выпрямить замочную шайбу и открутить контрящую гайку.

Провернуть колесо для равномерной установки тел качения, а затем ключом затянуть гайку и провести контрольную затяжку на 1-2 грани. Провернуть шину рукой для проверки легкости хода и затянуть гайку моментом 40 Н*м. При регулировке заменяют замочную шайбу, которая фиксируется контргайкой. Провести дополнительную проверку легкости вращения, провернув шину рукой (заедания и биения не допускаются). При помощи зубила загнуть лепестки шайбы и установить снятые детали в обратной последовательности.

Снятие и ремонт переднего моста

Лада Приора Хэтчбек Бортжурнал Загудел ступичный подшипник. Замена Передний мост УАЗ буханка имеет простое устройство, что позволяет выполнить ремонт своими руками при наличии минимальных технических знаний. Для снятия узла с автомобиля необходимо:

• Автомобиль на смотровую яму, эстакаду или подъемник;
• Обездвижить машину для предотвращения самопроизвольного прокатывания. Для этого под задние колёса устанавливать противооткатные устройства (башмаки);
• Поддомкратить раму автомобиля. Для одновременного поднятия обеих сторон домкрат устанавливают в передней части рамы по центру;
• Во избежание получения травм раму автомобиля установить на специализированные опоры;
• Открутить гайки крепления моста к полуэллиптическим рессорам;
• Демонтировать тягу рулевой сошки;
• Открутить гайки крепления амортизаторов;
• Демонтировать амортизаторы;
• Снять ведущую ось автомобиля.

Выполнить ремонт и регулировку передней оси автомобиля УАЗ буханка может человек, имеющий определенные навыки в ремонте техники. Для диагностики неисправности необходимо провести визуальный осмотр узла. С наружной стороны картер UAZ осматривают на предмет потеков масла. Наличие масляных потеков свидетельствует о разгерметизации картера. Для устранения течи масла необходимо заменить прокладки и сальники. При установке прокладки смазываются герметиком.

После разборки узла необходимо обратить внимание на целостность подшипников. Вышедшие из строя детали необходимо заменить новыми. Особое внимание уделяют изношенности вращающихся деталей

При превышении допустимой нормы следует заменить изношенные части

Особое внимание уделяют изношенности вращающихся деталей. При превышении допустимой нормы следует заменить изношенные части

Из вышеперечисленного следует, что передний мост УАЗ, благодаря своей конструкции, улучшает технические характеристики автомобиля. Передний мост оборудован поворотными механизмами. Это позволяет передавать крутящий момент от редуктора к колесам транспортного средства независимо от угла их поворота. Возможно разобщение редуктора и колесных механизмов путем выключения муфт.

Что такое ступица колеса

Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемую цапфой. Подшипники ступицы, в таком соединении являются ключевым элементом не только ступицы, но и всей ходовой части, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Интересно! Замена помпы УАЗ

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

Процесс замены подшипников ступицы переднего колеса УАЗ Патриот

1. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы переднего колеса УАЗ Патриот»).

UAZ Patriot выпускается также и с комплектацией антиблокировочной системы тормозов, в этом случае на ступицах автомобилей установлены задающие кольца датчиков частоты вращения колес.

2. Выньте внутреннее кольцо наружного подшипника ступицы.

3. Поддев отверткой, извлеките сальник из ступицы… Сальник одноразовый и при последующее сборке необходимо будет установить новый сальник.

4. …упорную шайбу сальника ступицы…

5. …и выньте внутреннее кольцо внутреннего подшипника ступицы.

6. Промойте все детали керосином

При замене подшипников обратите внимание на износ сопрягаемых с подшипниками деталей. Риски, канавки, выбоины не допускаются на сопрягаемых поверхностях

При замене подшипников необходимо менять одновременно внутренний и наружный подшипник, поз 4 и 13. (рисунок выше)

7. С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессуйте кольцо из ступицы…

8. …и снимите его.

9. Сожмите съемником усики внутреннего стопорного кольца и снимите его. 10. Аналогично снимите наружное стопорное кольцо…

11. …и выпрессуйте наружное кольцо наружного подшипника. 12. Запрессуйте в ступицу оправкой подходящего диаметра новые кольца подшипников.

Недостаточная запрессовка или перекос наружного кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

13. Заполните смазкой внутреннюю полость ступицы, нанесите смазку на наружные кольца подшипников.14. Установите детали в порядке, обратном снятию. Отрегулируйте подшипники ступицы следующим образом. Отверните на одну-две грани регулировочной гайки подшипников ступицы. Проворачивая колесо рукой, проверьте легкость его вращения и затяните гайку регулировки подшипников ступицы моментом 30–40 Н м (3–4 кгс м).

В автомобиле используется множество технических элементов. Одним из таких является подшипник ступицы. УАЗ им тоже оснащается. Это неотъемлемая деталь любого автомобиля. Ведь именно этот подшипник обеспечивает ровное вращение ведущих и ведомых колес вокруг оси. Данный узел испытывает колоссальные нагрузки. Поэтому не исключено, что подшипник УАЗа может развалиться. Каков ресурс данного элемента, каковы признаки поломки и как произвести замену? Обо всем этом — далее в нашей статье.

Клуб УАЗ Патриот

Владею Патриком 17м.г. Лебедь, 30′ АТ Владел Владею Патриком 17м.г. Лебедь, 30′ АТ Владел По регулировке: гайку затянуть трубчатым ключом с воротком до упора, затем ослабить примерно на четверть оборота, проверить как крутится ступица, должна легко крутиться, если крут6ится туговато, ослабить гайку ещё немного. После установить стопорную шайбу и закрутить контрогайку ключом с воротком до упора. Проверить как крутится ступица, бывает, что после затяжки контрогайки, подшипники зажимает, в таком случае следует открутить контрагайку, снять стопорную шайбу и ещё ослабить гайку, потом снова ставим шайбу и затягиваем контрогайку. Если всё нормально, смотрим какой лепесток стопорной шайбы лучше ляжет на гайку и загибаем один лепесток на первую гайку и второй лепесток на контрогайку.

По замене подшипников: снимаем ступицу, вынимаем сальник, опорную шайбу сальника и оба подшипника (один вперёд, другой назад). Далее с наружней стороны ступици вставляем в неё лопатку или пробойник и вышибаем с помощью молотка наружнюю обойму внутреннего подшипника. Потом снимаем два стопорных кольца (в них упираются наружние обоймы подшипников) . Для снятия второго стопорного кольца возможно придётся немного пробить внутрь обойму наружнего подшипника, чтоб она не зажимала стопорное кольцо. Ну и затем выбиваем наружнюю обойму переднего подшипника. Если что непонятно написал, уточняю, обоймы обоих подшипников выбиваются в одну сторону. Далее запресовка: забиваем наружнюю обойму переднего подшипника до упора, ставим стопорные кольца и потом обойму переднего подшипника пробиваем в сторону вынимания, пока она не упрётся в стопорное кольцо, это делать обязательно, иначе через непродолжительное время на машине обойма сама сдвинится к стопору, но тогда нарушится регулировка ступици и она будет болтаться. Ну и затем забиваем наружнюю обойму заднего подшипника и собираев всё в порядке обратном разборке.
