Как устранить люфт руля на ниве

Устройство

Выделяют несколько вариантов РУ, которые отличаются по своему строению. Основными являются реечный и червячный механизмы. Также на некоторых автомобилях встречается винтовой. При этом, независимо от типа большая часть деталей механизма будут следующими:

• рулевое колесо;
• усилитель управления;
• рулевой механизм;
• колонка, передающая угол наклона;
• привод;
• некоторые второстепенные элементы, зависящие от типа управления.

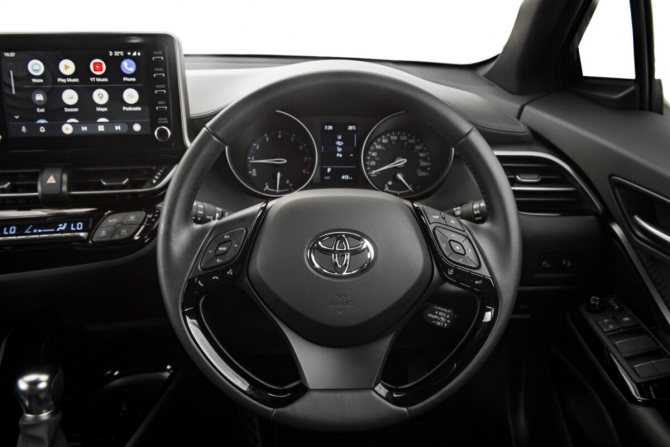

Рулевое колесо

Это одна из самых важных деталей. Без нее сложно представить функционирование всей системы. Как правило, руль бывает круглой формы. В зависимости от страны эксплуатации транспортного средства он может располагаться справа или слева. Главная функция этого устройство – указание направления машины. Для этого его необходимо повернуть в одну из сторон. В более дорогих и современных моделях авто руль комплектуют подогревом и кнопками управления различными опциями, а также подрулевыми лепестками.

Читайте нас:

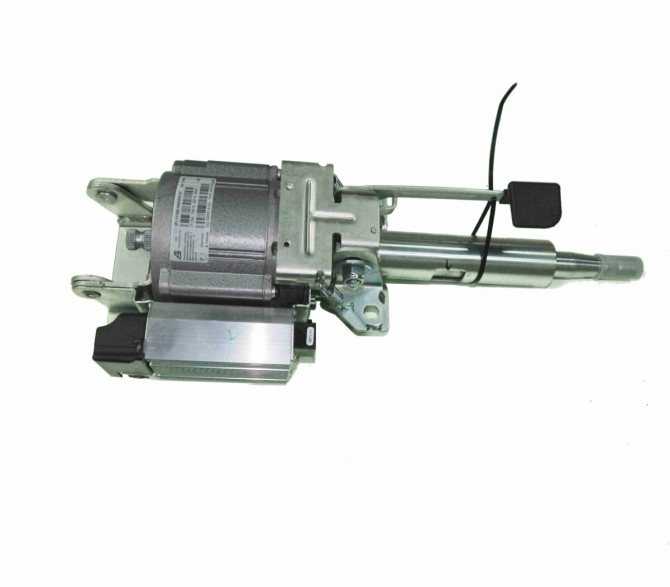

Рулевая колонка

Второй по важности механизм. Его задача – передача угла наклона руля на колеса для их поворота

Конструктивно он представляет собой вал с шарнирными соединениями. В современных ТС управление передачей может осуществляться за счет электроники. Для безопасности рулевая колонка может быть укомплектована системами электронной или механической блокировки. Это позволит защитить машину от угона.

Рулевой механизм

Эта деталь может иметь разную конструкцию. Все зависит от конкретной компании-производителя и марки транспортного средства. Как правило, данное устройство состоит из редуктора и придаточного механизма. Последний необходим для соединения колонки и рулевой рейки.

Усилитель

Этот механизм необходим для обеспечения комфорта водителя автомобиля. С его помощью повышается КПД передачи усилия поворота от рулевого колеса к приводу. Также усилитель делает этот процесс мягче, убирая рывки и нагрузку.

Рулевой привод

Это не одна деталь, а совокупность сразу нескольких элементов. В большинстве случаев в данный механизм входят рычаги, наконечники и рулевые тяги.

Уход и профилактика рулевого механизма

Автомобиль – единый сложный организм. Продолжительность службы узлов и деталей в устройстве машины в целом и рулевого механизма в частности зависит от множества факторов. К ним относятся:

1. стиль вождения конкретного человека;
2. состояние автодорог;
3. своевременное прохождение ТО.

Всякий раз, загоняя машину на эстакаду или спускаясь в смотровую яму по любой причине, обратите внимание на состояние защитных резинок, рычагов и гаек рулевого механизма. Ничего не должно болтаться

Люфты в шарнирах привода легко проверить, покачивая колесо и вслушиваясь в работу сочлененных деталей. Помните: профилактика – лучшее лечение.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Некоторые особенности работы рулевого управления автомобиля

Большинство современных моделей автомобильного транспорта имеют инновационную систему управления всеми четырьмя колесами. Благодаря этому значительно улучшается динамика движения транспортного средства на местности со сложным рельефом. Помимо этого, рулевое управление автомобиля адаптированное на все колеса позволяет добиться большей маневренности при скоростной езде. Это возможно благодаря повороту каждого из колес.

Примечательно, что в рулевом управлении подруливание колес может осуществляться системой в пассивном режиме. Это возможно благодаря наличию в конструкции задней части подвески специальных упругих резинометаллических деталей. При возникновении крена кузова за счет изменения величины и направления нагрузки осуществляется изменение направления движения. Рулевое управление с функцией подруливания задних колес позволяет эффективно распределить усилие для поворота всех колес. Помимо этого, такая система не позволяет осуществить поворот колес при активном состоянии подвески.

В конструкцию адаптивной системы подруливания входят шарниры и тяги. Шарнир имеет несколько элементов в своем составе, для удобства использования его конструкция представлена в виде снимающегося наконечника. Кинематическую схему рулевого управления автомобиля удобнее всего представить в идее прямоугольника, на каждой из сторон которого находятся:

• плечи;
• угол схождения;
• развал;
• продольный и поперечный наклон.

Плечи, продольный и поперечный наклон обеспечивают стабилизацию движения, в то время как остальные параметры находятся в постоянном противодействии. Поэтому еще одной задачей рулевого управления является стабилизация всех возникающих в процессе движения сил.

Система рулевого управления с гидроусилителями

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Рулевые приводы с гидроусилителями предназначены для мобильного управления транспортным средством. Механизм позволяет оперативно среагировать на распоряжение водителя сменить траекторию движения.

Основным элементом механизма гидроусилителя является насос, активация которого происходит от коленчатого вала. Распределитель нагнетает под высоким давлением масло, нагнетаемое из бачка. Он чувствителен к применяемому усилию водителя на руле, и в результате этой идентификации дозированно помогает управлять колёсами.

В червячный вал встраивается следящее устройство. Рулевое управление автомобиля с усилителем системы бывает нескольких видов, отличающихся принципом активации и функционирования все системы.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

В настоящее время, большинство современного транспорта оборудуется гидравлической системой. Рабочая жидкость в ней представлена гидравлическим маслом. Оно сохраняет свои рабочие параметры при различных температурных значениях. Небольшой насос, функциональность которого активируется от коленвала двигателя через ременную передачу, качает масло в замкнутом круге, что упрощает процедуры маневрирования автомобиля по дорожному полотну.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Виды и принцип работы

Выделяют три основных вида РУ: реечный, червячный и винтовой. Самым распространенным является первый. У него достаточно простая конструкция и высокий КПД. Реечный механизм базируется на рулевой рейке с шестерней. Последняя размещается на валу и постоянно находится в связке с рейкой. При вращении рулевого колеса рейка с помощью шестеренки перемещается в горизонтальном положении влево или вправо. Одновременно с этим двигаются и тяги, которые передают усилия на колеса авто. Плюсами данного механизма являются простая конструкция, надежность и низкая стоимость. В качестве недостатков устройства называют чувствительность к любым неровностям на дороге.

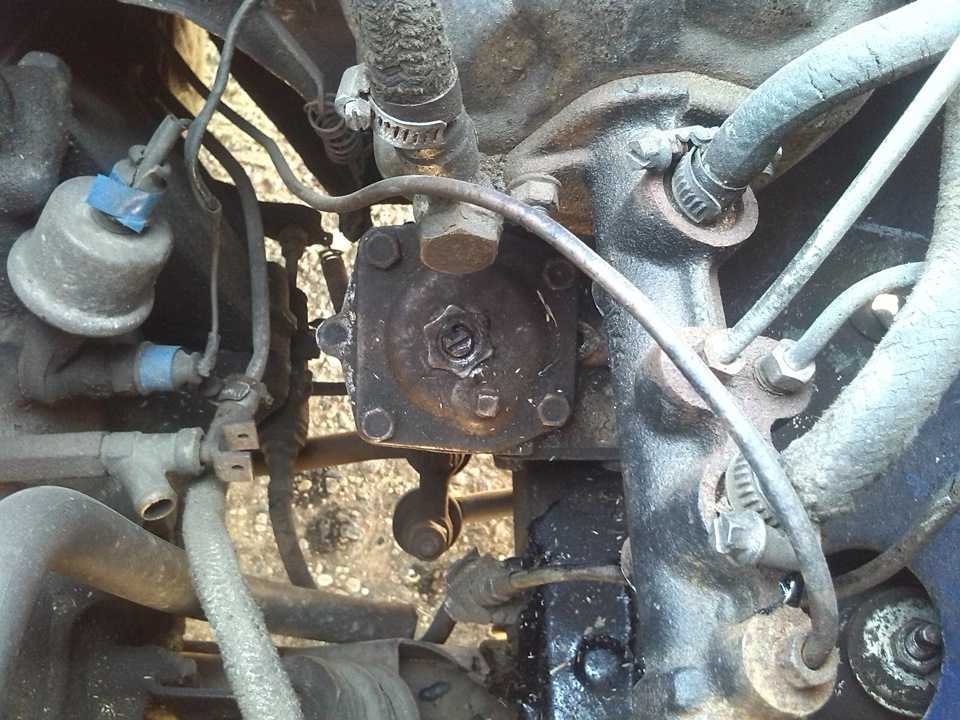

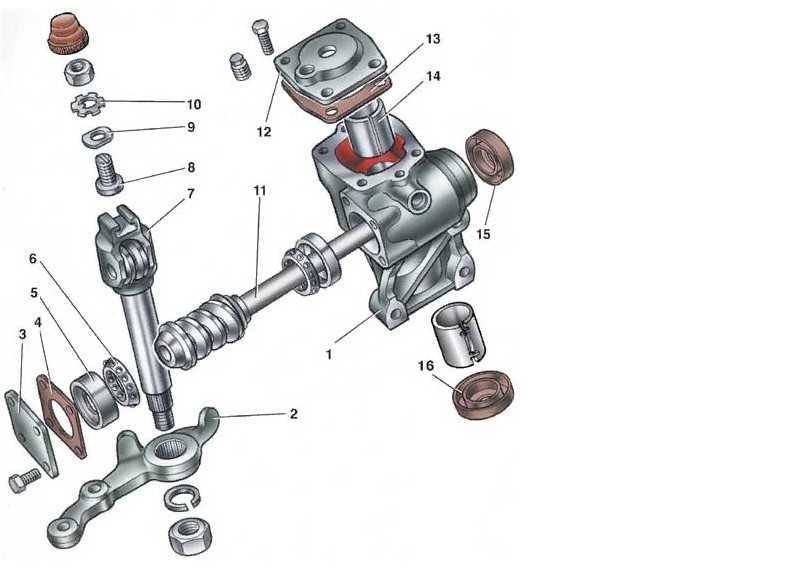

Червячный механизм самый старый среди всех. Его можно встретить на классических представителях АвтоВАЗа, а также на некоторых внедорожниках. В паре с данным механизмом, как правило, устанавливается зависимая подвеска. Конструктивная особенность этого устройства – наличие червячного ролика, который заменил собой шестерню, а также картера и рулевой сошки. Сам «червяк» расположен в нижней части рулевого вала и находится с постоянном сцеплении роликом. Благодаря подобной конструкции вал поворачивается, передавая усилия на колеса машины. С таким механизмом транспортное средство становится более маневренным, оно может повернуть колеса на больший угол, а также на руль не передаются дорожные неровности. Однако данную конструкцию очень дорого обслуживать ввиду ее сложности.

Винтовое рулевое управление соединяется с помощью гайки и шариков специального винта. Как правило, таким механизмом комплектуются грузовые машины, автобусы и легковушки повышенного класса. Принцип работы «винта» практически такой же, что и у «червяка». Износ такого устройства минимальный, а детали ломаются крайне редко.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Как осуществить ремонт рулевой колонки?

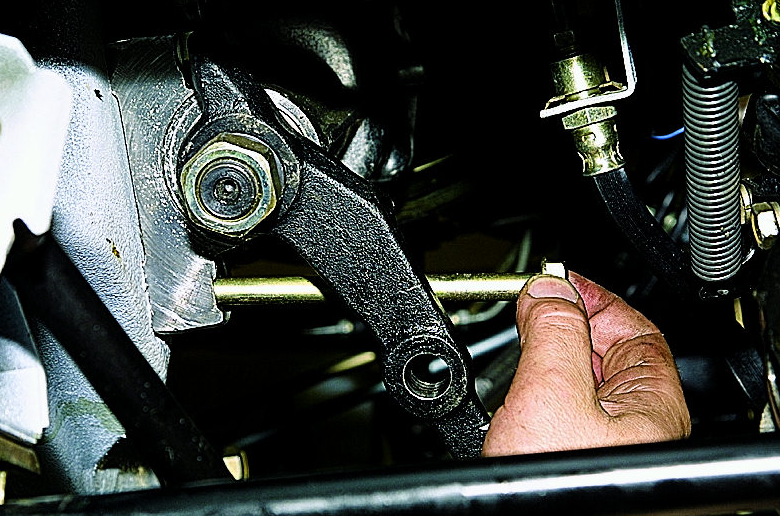

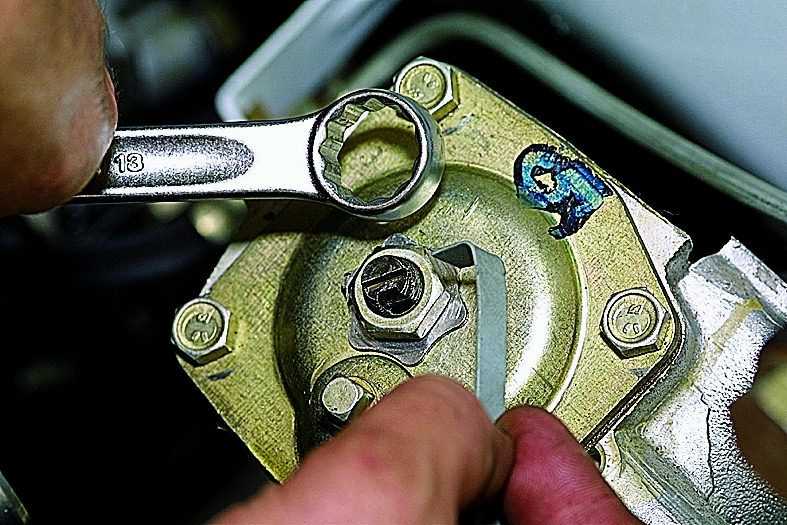

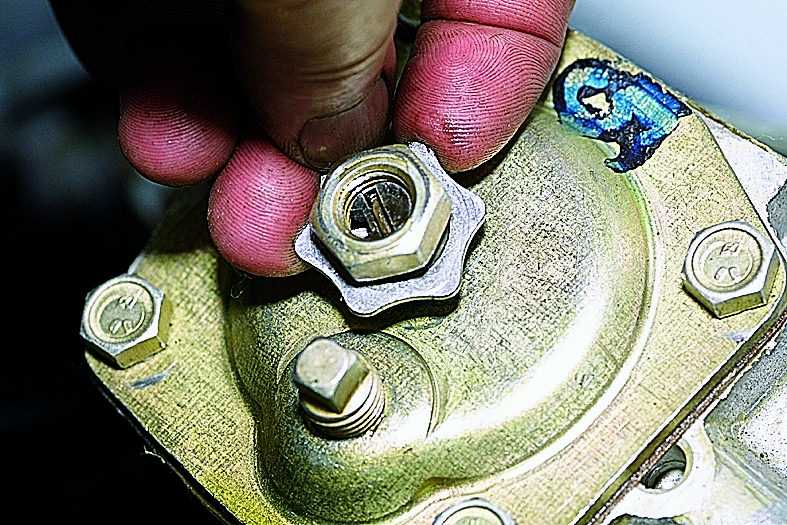

Несмотря на то, что РК – надежный механизм, иногда в нем возникают неисправности, которые ни в коем случае нельзя игнорировать. Самым первым тревожным признаком является появление увеличенного осевого люфта или свободного хода в плоскости. В первом случае это признак неисправности шлицевого соединения или выработки шарниров. Во втором – неполадки с креплением к кронштейну.

Помимо увеличенного люфта к симптомам неисправного рулевого управления относятся:

• Тяжелое вращение рулевого колеса;
• Скрипы при управлении машиной;
• Подтекание смазки.

Если в процессе езды руль туго поворачивается (когда машина стоит на месте, в моделях без гидроусилителя руль всегда будет крутиться туго), следует искать причину в:

• Некорректной настройке развал-схождения;
• Деформации какой-то конкретной детали передающего усилия механизма (это может быть трапеция, рулевая рейка или кардан колонки);
• Установке неподходящих деталей (если тугой ход руля стал наблюдаться после ремонта рулевого управления);
• Сильной затяжке гайки маятника.

Подтекание смазки зачастую связано с тем, что сальники выработали свой ресурс. Такая же неисправность наблюдается при халатном выполнении ремонта (болты картера плохо затянуты) или при износе уплотнительной резинки крышки картера.

Появление скрипов может быть обусловлено:

• Увеличенным зазором в ступичных подшипниках;
• Плохим креплением пальцев тяг рулевого управления;
• Увеличенным зазором втулок и маятника;
• Отработавшими свой ресурс подшипниками;
• Плохим креплением поворотных рычагов.

В некоторых случаях рулевое управление невозможно починить без снятия рулевой колонки. Рассмотрим последовательность выполнения данной процедуры.

Как снять колонку

Чтобы демонтировать рулевую колонку, нужно:

• Отсоединить клеммы аккумуляторной батареи (о том, как это правильно и безопасно сделать, смотрите в другой статье);
• Демонтировать рулевое колесо и снять кожух колонки;
• Открутить гайку снизу колонки, соединяющую с ней тяги (для этого потребуется хороший рычаг);
• Открутить крепление конструкции к лонжерону. Для удобства следует открутить колесо с водительской стороны (переднее);
• Демонтировать стяжной болт на шлицевом соединении;
• Открутить уплотнитель вала, а сам вал вынимается в салон.

После того, как колонка успешно демонтирована, приступаем к ее ремонту. В некоторых случаях детали можно заменить или придется менять полностью всю конструкцию. В процессе замены также стоит приобрести новые уплотнители и крепежные элементы (болты и гайки).

При замене подшипника необходимо придерживаться той же схемы демонтажа колонки. Далее вал в сборе с кронштейном зажимается в тисках. Освободить подшипник можно, выбив вал из кронштейна

Хотя удары эффективно выполнять молотком, важно быть аккуратным, чтобы не расплескать торцевую часть вала. Для этого можно воспользоваться деревянной проставкой, например, толстым дубовым бруском

Новые подшипники устанавливают узкой частью наружу. Далее выполняется запрессовка изделий, пока они не упрутся в ограничитель. Второй подшипник запрессовывается аналогично, только на этот раз в тисках фиксируется сам вал, а не кронштейн. При поломке крестовины карданной передачи вся конструкция меняется полностью.

В завершение обзора предлагаем небольшую видео-инструкцию того, как демонтировать рулевую колонку на ВАЗ 2112:

Снятие и установка рулевой рейки Лада 112 ВАЗ 2112

Важность исправного рулевого управления

Любое транспортное средство относится к категории источника повышенной опасности, поэтому, чтобы предотвратить неприятности, связанные с авариями и их последствиями, рекомендуется его содержать в исправности и постоянно контролировать техническое состояние.

Поскольку, основное назначение рулевого управления заключается в предоставлении водителю возможности маневрированного управления машиной, то исправное состояние системы обеспечит водителю уверенность и безопасность, которая, кстати, важна не только для него, но и для пассажиров.

Безопасное рулевое управление упомянуто и в правилах дорожного движения, которые запрещают эксплуатировать авто при выявлении неисправности системы управления, люфтов, при подтекании масла в рейке из-под пересохших сальников, а также наличия постоянных шумов.

Стоит отметить, что исправность системы управления авто оказывает немаловажное влияние на состояние шин, которые в идеальном случае должны изнашиваться равномерно, чтобы избежать впоследствии кидания транспортного средства по дороге и возникших сложностей в управлении даже после устранения проблем в системе управления

Устройство рулевого управления

Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:

• рулевого механизма;
• усилителя;
• рулевого привода.

Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.

На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.

Для многоосных (шестиосных) шасси большой грузоподъемности используют рулевое управление с поворотом колес первых трех осей (в последних схемах для повышения маневренности применяют поворотные колеса самоустанавливающегося типа на шестой оси). При прямолинейном движении автомобиля самоустанавливающиеся колеса, связанные друг с другом приводом, блокируются специальным устройством. При движении в повороте с повышенной кривизной траектории эти колеса разблокируются и свободно поворачиваются в режиме слежения.

Требования к рулевому управлению автомобиля

Согласно стандарту, к рулевому управлению применяются следующие основные требования:

• Обеспечение заданной траектории движения с необходимыми параметрами поворотливости, поворачиваемости и устойчивости.
• Усилие на рулевом колесе для осуществления маневра не должно превышать нормированного значения.
• Суммарное число оборотов руля от среднего положения до каждого из крайних не должно превышать установленного значения.
• При выходе из строя усилителя должна сохраняться возможность управления автомобилем.

Существует еще один стандартный параметр, определяющий нормальное функционирование рулевого управления — это суммарный люфт. Данный параметр представляет собой величину угла поворота руля до начала поворота управляемых колес.

Значение допустимого суммарного люфта в рулевом управлении должно быть в пределах:

• 10° для легковых автомобилей и микроавтобусов;
• 20° для автобусов и подобных транспортных средств;
• 25° для грузовых автомобилей.

Управление по проводам

Будущее не за хитрой механикой или гидравликой. Инженеры работают над системами без механической связи между рулем и колесами — управление по проводам . Вращение руля отслеживает специальный датчик. Электронный блок, получая информацию о скорости, боковых и вертикальных ускорениях, посылает сигнал на актуаторы — электромоторы, поворачивающие колеса.

Преимущества очевидны. В критической ситуации автомобиль сможет самостоятельно (быстрее человека) повернуть колеса на нужный угол. Допустим, системе стабилизации не удалось предотвратить занос, и машина закрутилась на обледеневшем шоссе. Быстродействующая электроника, опросив датчики, повернет руль на сколько нужно, и притормозит одно или пару колес.

Первой в мире серийной моделью с рулевым управлением «по проводам» стал Infiniti Q50. У данной машины в штатных режимах движения нет жесткой связи между баранкой и управляемыми колесами. А на случай неисправности электроники предусмотрена аварийная кулачковая муфта, встроенная в разрез рулевого вала.

Самостоятельность автомобиля намного упростит жизнь водителю: например, компьютер ловко припаркуется. А когда машины научат хорошо «видеть», они смогут объезжать препятствия.

Рулевое управление предназначено для изменения направления движения автомобиля. Обычно управляемыми являются колеса передней оси, но это преимущественно на легковых автомобилях. Иногда для улучшения управляемости автомобиля и сохранения над ним полного контроля его делают полноуправляемым, то есть управляемыми являются не только основные передние колеса – задние также имеют возможность отклоняться на определенный угол.

Рулевое управление может быть с усилителем или без него, может устанавливаться на поперечине кузова в моторном отсеке или на подрамнике (практически на всех современных автомобилях).

Рулевое колесо и рулевая колонка

Рулевая колонка, это, по сути, два вала (реже один), соединенных между собой универсальными шарнирами (похожими на карданные). Она призвана передавать вращение от рулевого колеса к рулевому механизму. На многих нынешних автомобилях предусмотрена регулировка угла наклона рулевого колеса и расстояния его вылета. Другими словами, вы можете, перемещая рулевое колесо вверх/вниз и на себя/от себя, установить то положение, которое наиболее близко к идеальному, согласно вашим пожеланиям.

Примечание Для обеспечения высоких показателей пассивной безопасности, к проектированию рулевой колонки относятся так же серьезно, как и, например, к проектированию сиденья. Это связано с тем, что при фронтальном столкновении рулевое колесо не должно смещаться более, чем это допустимо. Поэтому при столкновении рулевая колонка должна складываться или ломаться в определенных местах.

Применяемые виды устройств для различных моделей авто

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Рулевой механизм обеспечивает управление колёс, без чего невозможно управлять транспортным средством. На легковых автомобилях элементы рулевого механизма отвечают за управление колёс передней оси.

Для обеспечения лучшей управляемости машины за счёт полного контроля над ней применяются полноуправляемые системы, в которых передние и задние колеса за счёт подсоединения к механизмам отклоняются на нужный угол.

Расположение рулевого управления может быть с правой или с левой стороны. Система также классифицируется по способу поворота транспортного средства, который может быть представлен поворотом колёс, складыванием элементов, торможением или вращением колес одного борта. Управляемые колёса могут быть расположен на одной или на обеих осях.

Требования к рулевому управлению автомобиля

Согласно стандарту, к рулевому управлению применяются следующие основные требования:

• Обеспечение заданной траектории движения с необходимыми параметрами поворотливости, поворачиваемости и устойчивости.
• Усилие на рулевом колесе для осуществления маневра не должно превышать нормированного значения.
• Суммарное число оборотов руля от среднего положения до каждого из крайних не должно превышать установленного значения.
• При выходе из строя усилителя должна сохраняться возможность управления автомобилем.

Существует еще один стандартный параметр, определяющий нормальное функционирование рулевого управления — это суммарный люфт. Данный параметр представляет собой величину угла поворота руля до начала поворота управляемых колес.

Значение допустимого суммарного люфта в рулевом управлении должно быть в пределах:

• 10° для легковых автомобилей и микроавтобусов;
• 20° для автобусов и подобных транспортных средств;
• 25° для грузовых автомобилей.

Роль усилителя в системе рулевого управления

Этот элемент помимо того, что позволяет снизить усилие прикладываемое водителем к рулевому колесу, позволяет значительно увеличить точность управления автомобилем. Благодаря наличию усилителя в конструкции рулевого управления появилась возможность использовать в системе элементы, обладающие небольшой величиной придаточного числа. Усилители системы управления делятся на три типа:

1. Электрический.
2. Пневматический.
3. Гидравлический.

Однако большее распространение получил последний тип. Гидравлика отличается надежностью конструкции и плавностью работы, но требует технического обслуживания по замени жидкости. Электроусилитель рулевого управления встречается реже, но все же большинство моделей современной автомобильной техники укомплектовано именно им. Усиление в нем обеспечивает электрический привод. Заметим, что электронное управление отличается наличием расширенного ряда возможностей, но изредка требует проверки и регулировки.

Устройство системы рулевого управления

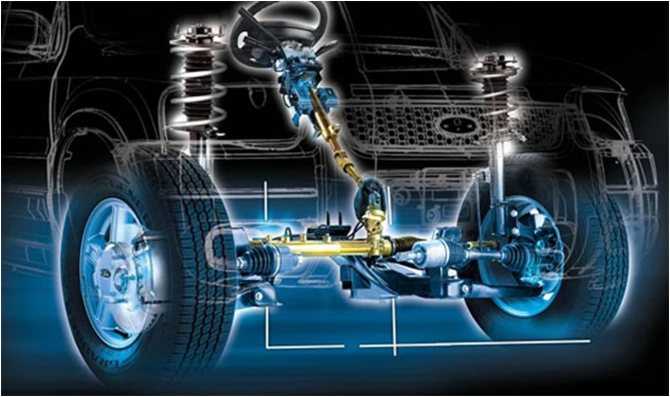

Схема рулевого управления

Конструктивно система рулевого управления состоит из следующих элементов:

• Рулевое колесо (руль) — предназначено для управления водителем с целью указания направления движения автомобиля. В современных моделях оно дополнительно оснащается кнопками управления мультимедийной системой. Также в рулевое колесо встраивается передняя подушка безопасности водителя.
• Рулевая колонка — выполняет передачу усилия от руля к рулевому механизму. Она представляет собой вал с шарнирными соединениями. Для обеспечения безопасности и защиты от угона колонка может быть оснащена электрическими или механическими системами складывания и блокировки. Дополнительно на рулевой колонке устанавливается замок зажигания, органы управления светотехникой и стеклоочистителем ветрового стекла автомобиля.
• Рулевой механизм — выполняет преобразование усилия, создаваемого водителем через поворот рулевого колеса и передает его приводу колес. Конструктивно представляет собой редуктор с некоторым передаточным отношением. Сам механизм соединяет с рулевой колонкой карданный вал рулевого управления.
• Рулевой привод — состоит из рулевых тяг, наконечников и рычагов, выполняющих передачу усилия от рулевого механизма к поворотным кулакам ведущих колес.
• Усилитель рулевого управления — повышает усилие, которое передается от руля к приводу.
• Дополнительные элементы (амортизатор рулевого управления или «демпфер», электронные системы).

Стоит также отметить, что подвеска и рулевое управление автомобиля имеют тесную взаимосвязь. Жесткость и высота первой определяют степень отклика автомобиля на вращение рулевого колеса.

Реечный рулевой механизм

Механизм реейчного типа (шестерня-рейка) В рулевом механизме «шестерня – рейка» усилие к колесам передается с помощью прямозубой или косозубой шестерни, установленной в подшипниках, и зубчатой рейки, перемещающейся в направляющих втулках. Для обеспечения беззазорного зацепления рейка прижимается к шестерне пружинами. Шестерня рулевого механизма соединяется валом с рулевым колесом, а рейка — с двумя поперечными тягами, которые могут крепиться в середине или по концам рейки. Данные механизмы имеют небольшое передаточное число, что дает возможность быстро поворачивать управляемые колеса в требуемое положение. Полный поворот управляемых колес из одного крайнего положения в другое осуществляется за 1,75…2,5 оборота рулевого колеса.

Рулевой привод состоит из двух горизонтальных тяг и поворотных рычагов телескопических стоек передней подвески. Тяги соединяются с поворотными рычагами при помощи шаровых шарниров. Поворотные рычаги приварены к стойкам передней подвески. Тяги передают усилие на поворотные рычаги телескопических стоек подвески колес и соответственно поворачивают их вправо или влево.

Назначение рулевого управления

Для осуществления движения транспортного средства (ТС) по выбираемой водителем траектории служит рулевое управление (РУ), конструкция которого во многом определяет безопасность движения и утомляемость водителя. К рулевому управлению ТС предъявляются специфические требования, основными из которых являются:

• обеспечение высокой маневренности ТС
• легкость управления (за счет применения усилителей рулевого управления)
• обеспечение по возможности чистого качения (без бокового скольжения) всех колес ТС при поворотах (за счет правильной конструкции привода)
• автоматическая стабилизация управляемых колес, т.е. возвращение их в состояние прямолинейного движения после снятия воздействия со стороны водителя
• необратимость рулевого управления — отсутствие передачи ударов управляемых колес о неровности дороги на руки водителя
• обеспечение следящего действия (любое воздействие водителя на рулевое управление должно вызывать соответствующее изменение направления движения)

Система рулевого управления представляет собой совокупность устройств, служащих для поворота управляемых колес автомобиля при воздействии водителя на рулевой управляющий орган (рулевое колесо).

Как меняется трапеция в сборе

Если нет специального съемника, то можно извлечь палец при помощи молотка. Для этого необходимо наносить удары вдоль оси по рычагу. Желательно заблаговременно обработать все элементы проникающей смазкой. Это немного облегчит проведение работ.

Аналогичным образом выкручивается вторая гайка и выпрессовывается палец. Только после этого можно полностью снять рулевой наконечник или центральную тягу.

При замене рулевой трапеции вам необходимо отсоединить:

Тяги от поворотных кулаков, которые расположены на ступицах колес.
Шарниры от рычага на редукторе рулевого управления.

По времени это выйдет намного меньше, нежели замена всех наконечников по очереди. Усилитель руля, если он установлен на автомобиле, не нужно демонтировать.
