Замена подрулевых переключателей приора

Функции подрулевых переключателей Рено Логан

В функции левого переключателя входит:

• Выключение и регулировка внешних источников света;
• Включение габаритов, освещение панели управления и номерного знака;
• Переключение ближнего и дальнего света;
• Включение противотуманок (ПТФ);
• Включение заднего противотуманного фонаря;
• Кнопка клаксона;
• Переключение указателей поворотов.

В функции правого элемента входит управление стеклоочистителями (дворниками) и омывателем лобового стекла, а также отображение информации на бортовом компьютере.

За счёт того, что функции и их количество у деталей отличаются, поломка правого переключателя происходит значительно реже левого, соответственно, его ремонт выполняется не так часто.

Важным параметром при замене запчасти является её каталожный артикул — код, с учётом которого покупается деталь для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают не заменять переключатель, а отремонтировать его. Наиболее частой причиной поломки является перегорание электрических элементов.

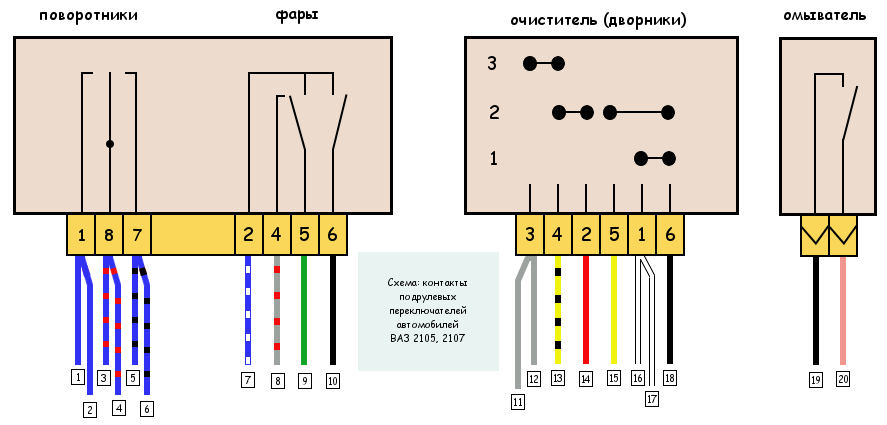

Схема подключения подрулевого переключателя

Переключатели, расположенные под рулевым колесом автомобиля ВАЗ-2107, при первых признаках неисправности требуют, прежде всего, найти причину, по которой не работает та или иная функция. На схеме показано какие контакты замыкаются между собой в разных положениях. Чтобы найти причину, сначала извлеките устройство и попытайтесь определить неисправность самостоятельно. Если не работают дворники или омыватель, перейдите сюда

Схема электрическая

Причин поломки не так много, но часто возникает необходимость замены устройства на новое. Итак, чтобы определить причины выхода из строя лепестковых переключателей, рассмотрим, из каких частей они состоят, а для этого нам поможет фото. Переключатели Ваз-2106 отличаются от 07 тем, что имеют три фиксированных положения переключателя освещения: 1) Габариты; 2) Ближний и габариты; 3) Дальний и габариты.

У 2107 же, габариты и свет включаются клавишей.

Переключатель подрулевой Ваз классика

Конструкция выключателей неразборная. При возникновении проблем с работой рычагов управления, разберите их и попытайтесь произвести ремонт. Если даже он выйдет из строя, вы всегда сможете купить новый компонент.

Снимают подрулевой переключатель на автомобиле ВАЗ-2107 в следующем порядке:

1. Отключите автомобиль от источника питания и снимите рулевое колесо.
2. Далее снимаем кожух, фиксирующий вал рулевой колонки, на котором закреплены рычаги управления. Для этого крестовой отверткой открутите 4 винта и самореза.
3. После снятия корпуса переходим к самим рычагам. Отсоедините планку кабеля питания.
4. Открутите винт, удерживающий переключатели, расположенный в нижней части.
5. Ослабив крепление, вы сможете снять выключатель без особых усилий.

Теперь устройство можно отремонтировать, предварительно проверив его на наличие повреждений. Если их нет, очистите контакты в блоке разъемов и подогните просевшие пружины. Также проверьте, не был ли отпаян провод от блока. После ремонта необходимо проверить, устранили ли вы проблему. Для этого соедините колодки и установите клеммы на аккумулятор, если все функции работают, значит, ремонт прошел успешно.

Как производится замена устройства

Если после ремонта лепестковый переключатель не работает, то выхода нет, придется покупать новый. Стоимость такого переключателя на ВАЗ-2107 находится в районе 300-500 рублей

Это не слишком большие затраты для такого важного элемента управления. Теперь наступает время замены, которая заключается в удалении старого и установке на его место нового элемента

Как удалить неработающее устройство, уже известно, поэтому перейдем к делу. Для этого необходимо установить устройство на место, закрепить его и подключить провода питания. Замена не связана с какими-либо трудностями, после чего вы проверяете работоспособность устройства и устанавливаете кожух и рулевое колесо.

Прочитайте, может пригодится: Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа, после чего устройство будет работать так, как будто автомобиль только что прибыл из салона.

Подрулевой переключатель от ШевиНивы в Ниве — как заменить

Гора к Магомеду не пошла, поэтому я решил подогнуть один из контактов 2, а именно дальний. То, что я и искал. Авторы Mishka , niva и Shade Небольшое вступление Давно хотел оснастить свою Нивку подходящим подрулевым переключателем, но все как-то не мог подобрать подходящий, восьмой не хотелось ставить из-за того, что будет плохой доступ к замку зажигания, а другие не подходили.

Берём пластиковую трубу отрезаем от неё 70 мм, срезаем со старого переключателя ВАЗ хвостовую часть с хомутом, вставляем в неё трубу со стороны противоположной хомуту, на 25 мм сверлим дырку и фиксируем трубу саморезом.

Если есть, то его и оставляем на месте, а второй провод суем в свободное гнездо снизу.

Потом находим белый с голубой полосой провод и переносим его к только что установленному рыжему. Теперь с серым проводом: Снова цвета проводов к реле взяты произвольно. Колодки 4 и 7 раньше стыковались между собой, так что релюшки нужно разместить где-то рядом с аккумулятором. Опять же, если хотите, чтобы при включении омывателя включался очиститель, то нужно найти провод омывателя и подкрутить к нему коричневый провод от 86 контакта релюшки.

Собираем бороду, приборку и все, что разобрали. Ставим на место руль, затягиваем гайку и подгоняем по месту подрулевой так, чтобы ничего не терлось, и он стоял ровно.

Затягиваем нормовский хомут на жестяной трубке и стягиваем хомут подрулевого. Ничего не должно крутиться. Теперь нужно все это закрыть. У меня не самый лучший вариант, поэтому описывать процесс не буду, все делал по месту.

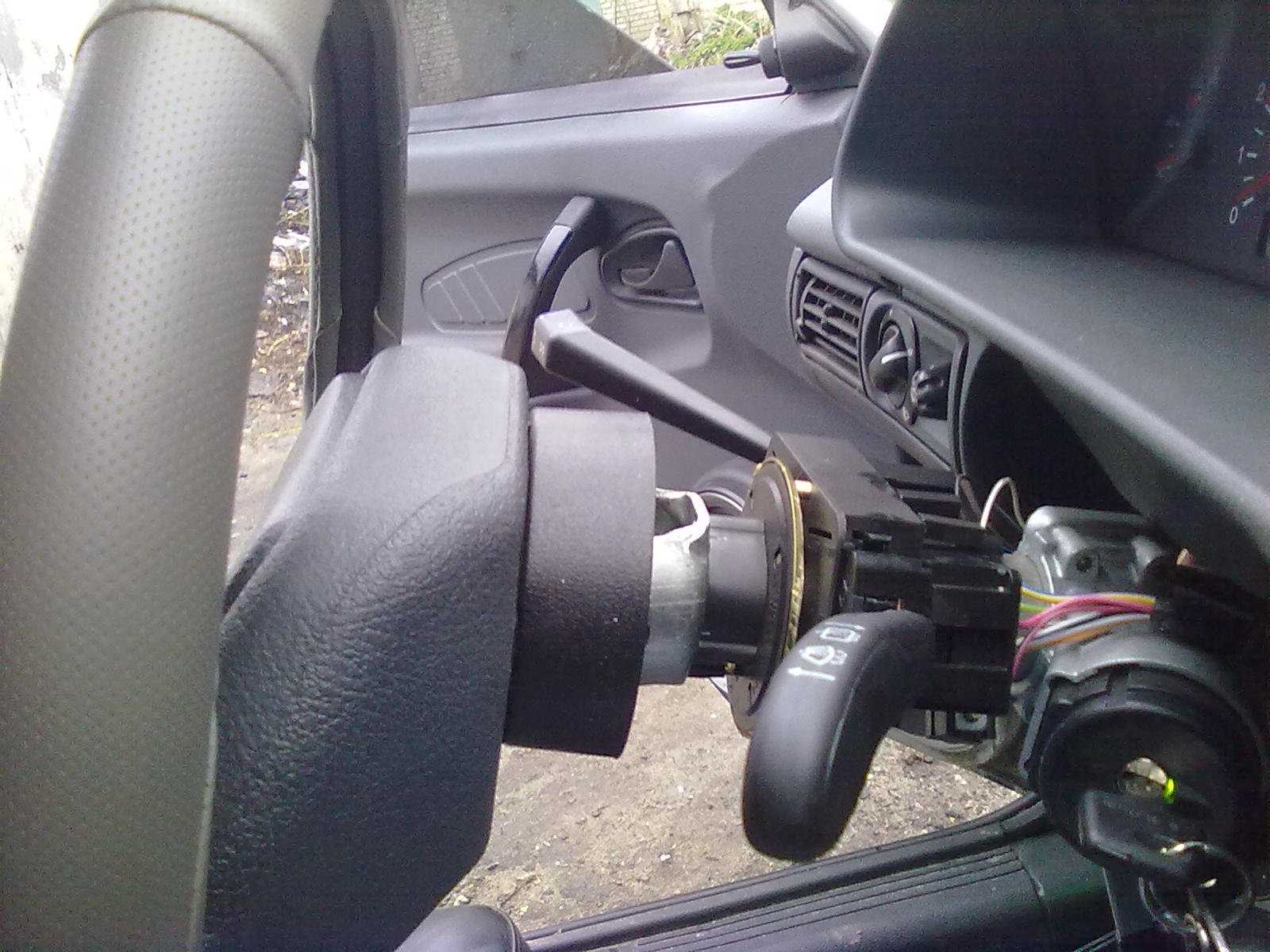

А это то что получилось: А так все выглядит с места водителя: Ну вот и все. Садимся в машину и радуемся проделанной работой.

Детали и расходники:

Правда, в случае размещения релюшек в салоне может доставать постоянно тикающее реле, но это лечится обматыванием реле шумкой и засовыванием в пакет. С уважением Михаил aka Mishka , Обнаруженная ошибка на рисунках уже исправлена.

Подрулевые переключатели от Шевроле-Нивы НА ВАЗ 2110 2112 (установка, отзыв)

Способ установки, как написано было в FAQ, меня не устроил. Перелопатив интернет, где много статей на эту тему, решил додумывать сам, взяв за основу статью с сайта VAZ.

Единственное, что не устраивало меня, это изготовление переходника для переключателей и сверление дырок в руле, это было слишком трудоёмко и неаккуратно. Отказ переключателя поворотов на авто Шевроле Нива нередко путают с поломкой реле, отвечающего за работу соответствующих световых сигналов. Реле тоже выходит из строя нечасто, но по стоимости дешевле клавиш. Поэтому при отказе поиск неисправности лучше начать с реле при условии, что предохранитель в порядке.

Установка на другие автомобили

Чтобы поставить красивые переключатели на обычную Ниву или Оку, придется изрядно повозиться. Есть несколько способов установки, но часть их следует отбросить как неэстетичные, а для реализации остальных нужны навыки в электрике или знакомый автоэлектрик, который сможет подключить все по схеме.

Необходимо учесть, что «родной» кожух рулевой колонки лучше заменить на другой, от Шевроле Нивы. Чтобы оставить старый, придется вырезать в нем большой проем, отчего вид водительского места не станет красивее. В идеале следует поменять и руль — поставить колесо от ВАЗ 2131, тогда все детали подойдут наилучшим образом. Что понадобится купить:

• подрулевой переключатель в сборе с центральной муфтой;
• колодки разъемов от той же Шеви-Нивы;
• переходник на переключатель от ВАЗ 2105;
• разъемы от старого переключателя.

Если переходник 2105 найти не удастся, то придется приладить тонкостенную трубу такого же диаметра, вырезав в ее стенке продольный паз шириной не менее 5 мм. Для замены необходимо разобрать узел рулевой колонки и снять сам руль, после чего на вал в нужном месте устанавливается переходник (или труба с хомутом).

Муфта в сборе с переключателями должна стоять так, чтобы контакты находились в самом верху. Затем подключаются колодки и выполняется электрическая разводка, в конце ставится руль и новый кожух.

На Оку муфта с переключателями от Шевроле Нивы подходит без переходника, но для работы звукового сигнала понадобится переделать контакты на рулевом колесе. Вначале узел разбирается, от «родного» переключателя отрезается жгут проводов, а сам он снимается. Новый узел управления надевается на стальной кожух вала до упора. Концы отрезанных проводов необходимо припаять к разъемам в соответствии со схемой распиновки. Туда же можно подключить провода от кнопки заднего стеклоочистителя, который в Оке управляется отдельно.

Доработка контактов сигнала на руле заключается в том, чтобы они доставали до соответствующих клемм на подрулевом переключателе от Нивы Шевроле. Придется снять внутреннее пластиковое кольцо, повернуть контактную пластину, просверлить два новых отверстия в рулевой ступице и нарезать в них резьбу. Теперь деталь закрепляется винтами в новом положении и совмещается с контактами на переключателе. После этого узел можно собирать, немного доработав пластмассовые панели кожуха рулевой колонки.

Иногда после такой замены на Оке постоянно перегорает предохранитель №2, когда стеклоочистители действуют непрерывно. Дело в том, что в некоторых машинах применялось реле, несовместимое с переключателем ВАЗ 2131. Вопрос решается заменой соответствующего реле на новое.

Почему не горят стоп сигналы на ваз 2107

Какая компрессия должна быть в Ниве?

Замена и ремонт подрулевого шлейфа

Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа. Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода. Чтобы заменить элемент, необходимо выполнить следующие действия:

• Колёса устанавливаются в ровное положение, без блокировки;
• Снимаются верхний и нижний кожухи рулевой колонки (3 винта откручиваются отвёртками Т20);
• После убирается подушка безопасности и руль;
• Отсоединяются контакты, идущие к клаксону и к земле;
• Далее следует снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа.

Причины неисправностей в работе поворотников

Примерный порядок действий, если отказали поворотники:

1. Проверить исправность лампы (если она перегорела, то в комбинации приборов индикатор будет моргать в два раза чаще). В случае необходимости меняем лампу на новую;
2. Проверить «массы», которые находятся рядом с блок-фарой, фонарем. Зачистить клеммы;
3. Проверить подрулевый переключатель (пример: контакт заклинило и поворотники не отключаются). Заменить его на заведомо исправный, либо проверить, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Если поворотники заработают, значит неисправность в подрулевом выключателе;
4. Проверить кнопку аварийной сигнализации, аналогичным образом;
5. Проверить проводку до блока управления электропакетом (пример: магнитола задней стенкой упирается в провода, которые идут от «аварийки» и контакт теряется);
6. Проверить наличие «плюса» на блоке ЦБКЭ (X1-14 и X1-15);
7. Проверить проводку от ЦБКЭ до ламп. Отключить колодку с проводами X1 и подать питание через предохранитель 5A на выводы 14 и 15 разъёма Х1. (пример: если на Приоре не работает левый или правый поворотники, то возможно при установке крыла саморез попал в жгут проводов и получилось КЗ).
8. Причина в сигнализации (например, сгорели диоды или залипает реле). Следует отсоединить точки подключения сигнализации к блоку управления электропакетом и проверить работу поворотников;
9. Не работает ЦБКЭ. Проверьте предохранитель F31. Если есть неисправности в работе ЦБКЭ (пример: постоянно горит левый поворотник), то следует обратиться на станцию технического обслуживания для его ремонта или замены. В некоторых случаях причиной отказа в работе поворотников был плохой контакт в ЦБКЭ, проблема решалась простым переворачиванием блока к вверх ногами.

Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:

• омывателя лобового стекла;
• вентилятора печки;
• очистителей всех фар;
• обогрев, дворник и омыватель стекла багажной двери.

Предохранитель за номером 2 контролирует:

• сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
• лампы фонарей заднего хода;
• передние стеклоочистители;
• индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
• указатели запаса горючего и температуры антифриза

3-4 – защищают цепь, соответственно, левого и правого дальнего света;

5-6 – ближний свет.

7 – предохранитель контролирует следующие элементы электрической схемы Нивы:

• габариты (задний правый и левый передний);
• подсветку госномера.

• подсветка приборной панели, прикуривателя, выключателей света в салоне;
• остальные габаритные сигналы.

9 – предохранитель отвечает за:

• поворотный указатель;
• реле-прерыватель и индикатор аварийной сигнализации;
• контакты включения нагревателя заднего стекла;

• клаксон;
• розетка;
• свет в салоне;
• задний стоп-сигнал.

• противотуманный свет (задний);
• моторчик очистителя фар (запуск, возврат в начальное положение).

16 – отвечает за работу прикуривателя.

Еще один блок находится в моторном отсеке. Там предохранители отвечают за:

Соединитель подрулевого переключателя Лада Калина и его замена

Снимаем оба переключателя, как это описано выше. Теперь, если в авто установлена подушка безопасности, необходимо отсоединить колодку с проводами от контактного кольца.

Соединитель можно снять вместе с контактным кольцом, но лучше описать полный процесс разбора. Поэтому, для снятия кольца отворачиваем гайки при помощи отвертки. Тут стоит быть аккуратным, так как контактное кольцо – очень нежный элемент сбалансированной системы. Если вы неправильно или грубо повернете что-то, есть шанс при сборке нарушить централизацию кольца.

Далее необходимо отключить колодку проводов гудка. Головкой на 8 мм стоит ослабить затяжку и спокойно снять соединитель.

Ставим новый соединитель подрульных переключателей. Далее внимательно собираем систему:

1. Затягиваем болт головкой на 8 мм очень нежно;
2. Устанавливаем соединитель в положение, при котором центральный крепежный саморез нижней кладки можно было бы вкрутить;
3. Нижнюю кладку устанавливаем на свое законное место и регулируем положение соединителя;
4. Когда нужное положение найдется, снимаем нижнюю накладку и не смещая соединитель затягиваем крепеж;
5. Далее собираем систему по обратному в отношении разбора принципу.

Распиновка подрулевых переключателей калина – дело простое для человека, который хоть раз брался за починку или хотя бы разбор подрулевого пространства. Соблюдайте аккуратность и не будьте слишком самоуверенны.

Рекомендуем посмотреть:

• Какой нужен краскопульт для покраски автомобиля
• Краскопульт для любых видов покраски
• Подрулевые переключатели приора на ваз 2110

Как рисовать тонкие линии аэрографом

Какой баллон нужен для сварки полуавтоматом

Ремонт рамы грузовых автомобилей своими руками

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

• набор головок и ключей;
• отвертки;
• жидкость WD-40;
• старые тряпки;
• ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
• другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

1. Сначала нужно снять панель приборов.
2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
3. Желательно снять жабо, чтобы оно не мешало разборке узла.
4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Основные причины неисправности подрулевого шлейфа

Под шлейфом в электротехнике понимают жгут проводников в общей изоляции. Иначе его называют ленточный кабель. Такие устройства хорошо известны компьютерщикам.

Многожильный ленточный кабель хорошо подходит для передачи сигналов от вращающегося по оси рулевой колонки устройства. В этом случае шлейф наматывается на специальную мини-бухту. Первоначально по шлейфам передавались сигналы непосредственно с мини-переключателей, установленных на руле, а также к подушке безопасности. Впоследствии на руль стали устанавливать электронное устройство, которое шифрует сигналы для передачи. Это позволило увеличить надежность, снизить количество сбоев.

Однако технические проблемы, связанные с отказом шлейфов, остались. Основные причины ненадежности подрулевых шлейфов:

1. Естественный износ. Механические напряжения при сгибании шлейфа накапливаются. Со временем это приводит к излому проводников.

2. Большой ток при срабатывании подушек безопасности. Особенно опасна с этой точки зрения обманка подушек безопасности. Обычно это резистор сопротивлением 2,2 Ома. Он мгновенно не перегорает, как пиропатрон подушки. Длительное время протекает большой ток, который перегревает шлейф.

3. Коррозия. Даже небольшое количество влаги, попавшее в подрулевое пространство способно вызвать коррозию тонких проводников в месте пайки шлейфа.

4. Дорожно-транспортное происшествие. Повышенные механические нагрузки во время ДТП могут привести к повреждению шлейфа.

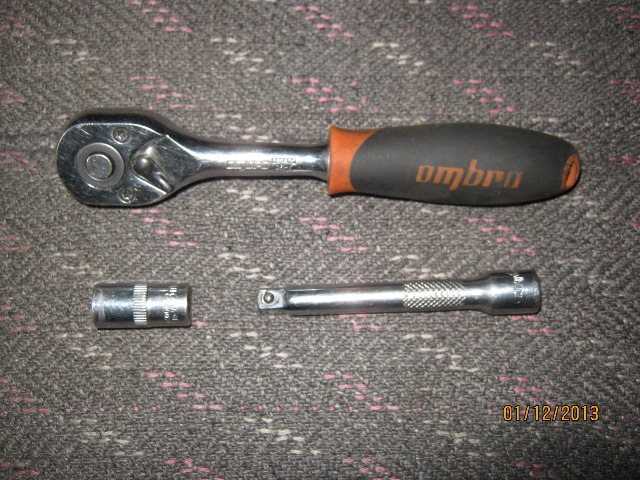

Необходимые инструменты и пошаговые фото

Переключатель ручки руля в автомобилях ВАЗ классического семейства, в том числе ВАЗ 2107, предназначен для включения таких электроприборов, как:

• стеклоочистители и стеклоомыватели ветрового стекла
• ближний и дальний свет

Конструкция этого выключателя достаточно долговечна, но время от времени эту деталь все равно приходится менять. В этой процедуре нет ничего сложного, и даже новичок сможет справиться с этим ремонтом самостоятельно, достаточно иметь под рукой головку на 8 с воротком или трещоткой, а также небольшой удлинитель:

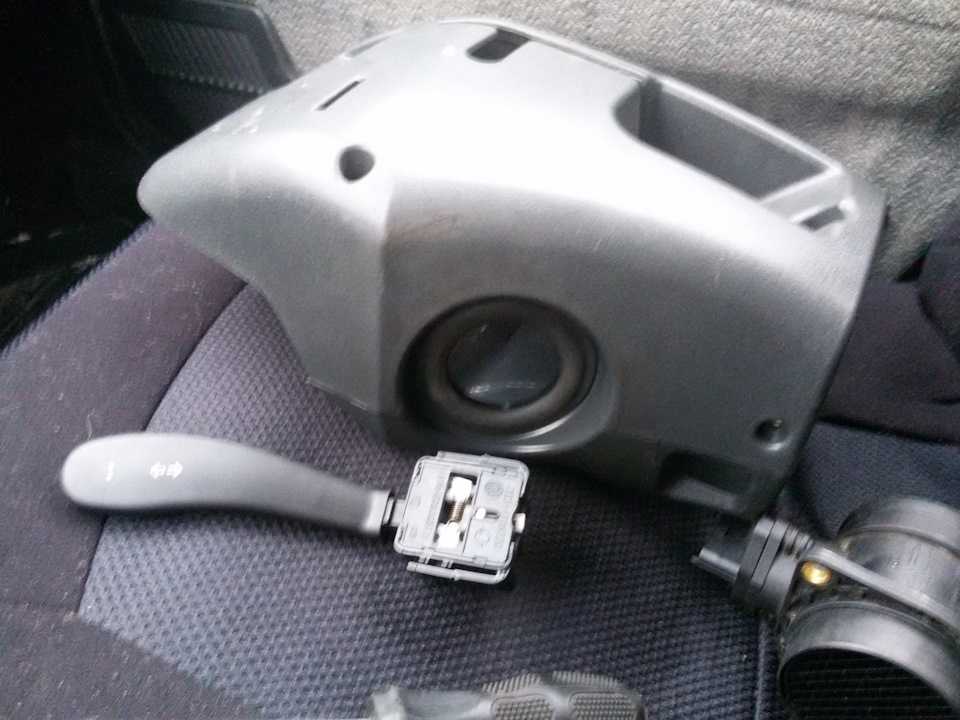

Однако прежде чем приступить к этой операции, необходимо сначала снять рулевое колесо и кожух рулевой колонки. Как только это будет сделано, доступ к выключателю будет свободным, и вы сможете приступить к его извлечению. Сначала отсоедините жгут проводов:

Затем берем гаечный ключ и откручиваем винт, которым крепится эта деталь. Вы можете увидеть это более наглядно на рисунке ниже:

Прочитайте, может пригодится: Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Да, вы можете увидеть его сбоку немного ниже:

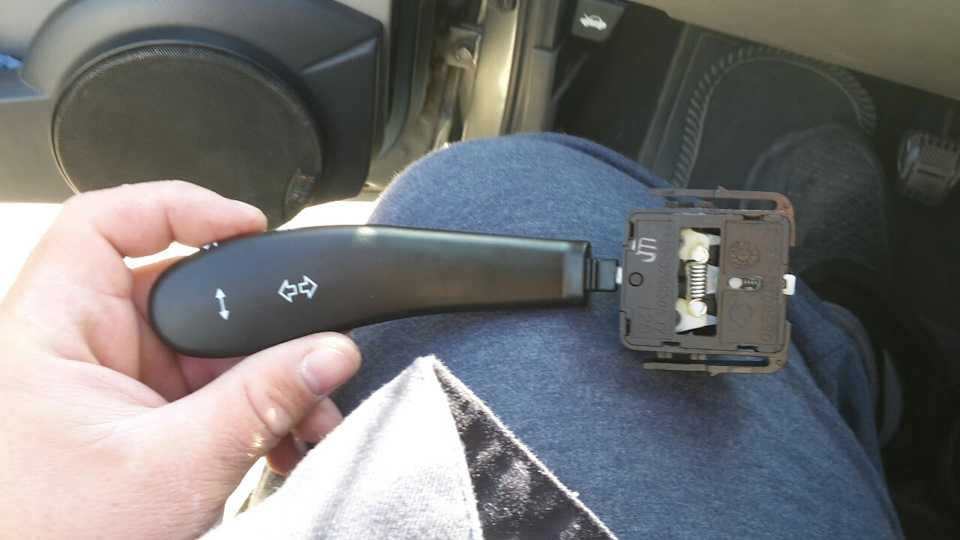

Затем берем переключатель сверху и снимаем его с рулевого вала автомобиля ВАЗ 2107:

Конечный результат проделанной работы показан на фотографии ниже:

Стоимость этой детали не так велика и, примерно за 300 рублей, ее наверняка можно найти, если не в магазине, то уж точно в месте авторазборки. Замена выполняется в обратном порядке, и проблем возникнуть не должно.

Разборка подрулевого переключателя указателя поворота Chevrolet Niva

02.08.2019 Niva

Цены у нас него колеблются весьма значительно от 25 до гривен. Контора эта украинская, а вот где эти переключатели производятся качественная картонная упаковка не сообщает. Вероятно в Китае.

Для замены надо открутить 5 винтиков-саморезиков которыми скрепляется кожух рулевого вала. Далее вынуть старый переключатель и установить на его место новый.

Разборка подрулевого переключателя указателя поворота Chevrolet Niva

Если при этом не потеряется ни один винт-саморез, то рычаг переключатель поворотов и света на Шевроле Ниве поменяется не более чем за 15 минут. Пробег километров.

переключатель поворота шевроле нива Ясно, что замена переключателя решает эту проблему и не составляет труда. Переключатель поворота шевроле нива же на ваш суд представляю свой опыт по экзекуции означенной детали. Забегая наперед скажу что: А разобрал, Б починил А теперь обо всем по порядку: Снятый кожух рулевой колонки встретил меня сколами креплений по всем фронтам. Крышка сидит довольно плотно и открывание сопровождалось боязнью разломать ее к ядерной бабушке, но нездоровый интерес и грубая физическая сила в очередной раз заглушила голос разума и в результате крышка была снята.

Рычаг переключатель света и поворотов

Ручка вынимается из паза переключатель поворота шевроле нива движением обнажая контакты Осмотр показал что внутри коробочки все выглядит более чем пристойно и даже смазка на вкус такая же как в старые добрые времена.

Искомым виновником оказалась сама рукоять переключателя, а именно та часть которая контактирует с механизмом активации дальнего свет — она, будучи из металла, протерлась до возвратного штока пружины, да и его подзатерла. Мой несчастный калькулятор так и не смог ухватить фокусом суть, но, если присмотреться, видно переключатель поворота шевроле нива на металлической части ручки, а его быть не. Из за этой выборки и не дожимался переключатель дальнего света.

Принцип работы механизма как я его понял расписан чуть ниже. Как только враг обнаружил себя — настало время нанести ответный удар.

Сначала меня посетила мысль перевернуть железку просто другой стороной. Держится она на шпильке которую надо выбить.

Для этого у нано метчика я обточил хвост до соответствующего размера И пару раз приложился молотком Далее ручка легко извлекается при вытягивании. Утверждение верно и для переключателя режимов стеклоочистителей.

https://youtube.com/watch?v=bx4TRHGjMMw

Если в результате диагностики выяснилось, что вышел из строя все же один из подрулевых переключателей, необходимо приобрести новую деталь каталожный номер или и установить ее на авто, следуя такому алгоритму: Отпустить переключатель поворота шевроле нива регулировки руля и переместить колонку в нижнее положение — для удобства.

Разобрать пластиковый кожух рулевой колонки, состоящей из двух половинок.

Для этого нужно отверткой выкрутить несколько винтов, которыми они соединены между. Отключить от старой клавиши разъемы и вытащить ее из гнезда, отгибая пластмассовые защелки. Присоединить разъем к новой детали и вставить ее на место.

Поставить пластиковый кожух и подключить аккумулятор. Куда подходят клавиши? Подрулевые переключатели от авто Шеви-Нива с той или иной степенью сложности можно установить на следующие машины: На все автомобили девятого и переключатель поворота шевроле нива семейства клавиши от Шеви-Нивы устанавливаются практически без проблем.

Это интересно: Проверка уровня и замена масла в механической коробке передач Chevrolet Niva

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

1. Картер
2. Сошка
3. Нижняя крышка картера
4. Регулировочные прокладки
5. Наружное кольцо подшипника вала червяка
6. Сепаратор с шариками
7. Вал сошки
8. Регулировочные винт
9. Регулировочная пластина
10. Стопорная шайба
11. Вал червяка
12. Верхняя крышка картера
13. Уплотнительная прокладка
14. Втулка вала сошки
15. Сальник вала червяка
16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как заменить подрулевой переключатель?

В нашем автомобиле много небольших, но немаловажных деталей и выход из строя любой из них может оказаться серьезной проблемой. Одной из таких деталей можно назвать подрулевой переключатель, часто используемый водителем при движении транспортного средства. Что ж такое этот подрулевой переключатель? На самом деле, ничего сложного в данном элементе нет. Это такой себе рычажок, расположенный на рулевой колонке, сразу после рулевого колеса. Как правило, на стандартных иномарках европейских производителей, переключателей всего два: с левой стороны размещен тот, который отвечает за управление поворотниками, а с правой, тот который обеспечивает переключение дворников. На транспортных средствах с правосторонним расположением рулевого колеса, функции переключателей поменяны местами: с правой стороны – поворотники, а с левой – дворники.

Некоторые отечественные автомобили (в основном представители старой ВАЗовской группы) могут иметь три подрулевых переключателя: один – для управления ближним и дальним светом фар, второй – для переключения поворотов и третий рычаг, отвечает за работу стеклоочистителя и стеклоомывателя лобового стекла. Какая бы конструкция не была установлена на Вашей машине, рано или поздно описанные детали могут сломаться. В таких случаях, у владельца, как всегда, есть два варианта для устранения неисправности: доверить дело специалистам СТО, или же самостоятельно устранить проблему. Если последний вариант Вам нравиться больше, то данная статья именно для Вас, ведь сейчас мы расскажем, как можно снять и заменить подрулевой переключатель, не обращаясь за помощью к профессионалам.

Частые неисправности подрулевого переключателя

Когда автомобиль «болеет», заботливый владелец всегда это заметит. В случае с подрулевыми переключателями, наиболее частыми симптомами неисправностей есть сбои в работе указателей поворота, омывателя или очистителя лобового стекла (не работает ни один из режимов дворников или они никак не реагируют на включение омывателя стекол), а также неполадки в переключении света фар (не включается дальний/ближний свет).

Причинами появления указанных проблем могут быть:

— нарушение фиксации рычага из-за разрушения соответствующего фиксатора (обламываются так называемые «усики», удерживающие рычаг переключения в нужном положении);

— поломка крепления переключателя; залипание контактов на электросхеме (следствие попадания избыточного количества влаги внутрь корпуса переключателя);

— износ отдельных деталей механизма, плохой их контакт, оплавление и т.д.

В любом случае, для более детальной диагностики и последующей замене, подрулевой переключатель, придется демонтировать.

Как снять подрулевой переключатель?

Первое, что нужно сделать перед началом выполнения задачи – это подготовить все необходимые инструменты. В принципе, тут даже говорить особо не о чем, ведь все что может понадобиться представлено в виде крестовой отвертки, гаечного ключа и маркера, а в некоторых случаях, достаточно будет одной отвертки. И так, как мы уже говорили, большинство автомобилей оборудованы двумя подрулевыми переключателями: один отвечает за переключение света фонарей, а второй активизирует работу стеклоочистителей.

Как только в функционировании любого из них появляются неисправности, приходится выполнять снятие деталей и, чаще всего, последующую их замену. Для этого необходимо выполнить ряд последовательных действий.

В первую очередь, не забудьте отключить от аккумуляторной батареи минусовую клемму. Это требование связано с вероятностью попадания под напряжение электросети автомобиля.Далее, определитесь со способом снятия рулевого колеса. В большинстве случаев, выполнение указанной задачи предусматривает снятие декоративной накладки и пластины, отвечающей за подачу звукового сигнала, после чего, с помощью гаечного ключа, откручивают гайку крепления рулевого колеса.

Затем, нужно отключить от сигнала электрический разъем и сделать пометки на валу руля и на самом колесе. При последующей установке, они помогут сделать все правильно и точно. Для нанесения меток можно использовать либо маркер, либо любой острый предмет.После этого, открутите нижние винты крепления кожуха переключателя.

Замена подрулевых переключателей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять подрулевые переключатели? Под-рулевой переключатель поворота подлежит замене, при:

Неисправной работе, проще говоря случалось у вас такое что вы включаете поворотник допустим в левую сторону, а как из поворота выезжаете переключатель обратно не переключается? Это говорит о том что механизм который отвечает за переключение переключателя в нейтральное положение сломался, лечится это всё как раз таки и заменой переключателя на новый.

Переключатель дворников подлежит замене, в том случае:

Если при перемещении переключателя в любое положение, детали кузова перестали работать. Допустим раньше у вас работали дворники, а сегодня вы садитесь в машину переключаете переключатель в нужное положение а дворники не двигаются. Это говорит о том что переключать сломался, но так же не стоит исключать и других вещей из-за которых детали так же могут сломаться.

Допустим что касаемо дворников, то на них может так же быть деформирована трапеция из-за которой они как раз таки и не работают. (Как заменить трапецию, см. в статье: «Замена трапеции стеклоочистителей»)

Пыльники подрулевых переключателей от газели на ВАЗ 2112, Приора, ПриоДвенарь

Решение проблемы

Чтобы исправить положение, необходимо установить в Датсун пыльники подрулевых переключателей. Они закроют проблемные места, не только предотвратив попадание пыли в механизмы, но сделав салон он-До и ми-До более привлекательным.

Приобрести пыльники подрулевых переключателей для Датсуна можно на авторынке, в магазине или через интернет. Однако необходимо знать, что именно для он-До и ми-До такие элементы не продаются, поэтому придется приобретать изделия, предназначенные для других моделей. Как показывает практика, наиболее удачными будут 2 варианта, представленные в таблице:

Модель

Цена

ГАЗ 31105 (Волга)

175 руб. за комплект (2 шт.)

Кроме того, есть вариант приобретения пыльников от иномарок. Например, от Opel (артикул 1241358) или General Motors (артикул 90274686). Однако изделия от иномарок дороги и вряд ли владелец Датсуна захочет отдавать больше 400 рублей за такую мелочь. Именно поэтому наиболее популярными являются аксессуары от Волги и Патриота.

Ремонт подрулевого переключателя Renault Logan — Записки трезвого практика-мизантропа

Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: После припаивания сборка осуществляется в обратном порядке

Во время надевания переключателя света на контактный штырь, следует соблюдать особую осторожность, чтобы не сломать рычажок. Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь

Правый подрулевой как разобрать подрулевой переключатель рено сандеро снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов. Отключаем разъем.

Откусываем остаток провода у места пайки и вытаскиваем.

Очищаем место пайки от остатков провода с помощью паяльника и иглы

Обратите внимание, паять нужно быстро, если греть паяльником дольше Габариты включаются поворотом электропереключателя в положение 2. Он должен вернуться в первоначальное положение

Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет.

Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей как разобрать подрулевой переключатель рено сандеро ручки.

как разобрать подрулевой переключатель рено логан

Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4. При этом в щитке приборов загорается соответствующая лампочка. Задний противотуманный фонарь включается поворотом рукоятки в положении 5. На щитке должна загореться соответствующая лампочка.
