Рулевая колонка НИВА
1:886
Как известно, что у «Нивы» слабенькая рулевая колонка, у меня не раз был случай что приезжали на ремонт «Нивы» с шатающимся вверх-вниз рулем. Читал, что можно поставить «десяточную» колонку, но я так подумал, а чем своя хуже? Только стоит усилить и немного изменить высоту и угол наклона руля. Чего я в итоге и добился, руль стал выше на см два и более прямее в вертикальной плоскости.
что это дало: дело в том что, водительское сиденье будет немного выше стандартного, для лучшего обзора спереди, и при стандартном исполнении коленки бы упирались в руль и было бы не удобно выворачивать руль. потом, из за большего наклона руля к лобовому стеклу устают руки за счет вытягивания, поэтому руль пришлось сделать более прямее чем в стандартоном варианте.
Итак, ход проделанной работы: — открутить и снять рулевую колонку; — снять кардан с рулевой, чтоб он не мешался; — после «болгаркой» отрезаем уши крепления заподлицо; — привариваем уголки так, чтобы они были вровень со всей плоскостью; — привариваем дополнительную пластину снизу; — после, делаем отверстия и прикручиваем назад (я не стал мудрить с отверстиями под болты, так как один был отломан, а задняя часть вообще на двух болтиках М6 держалась, и решил я ее конкретно приварить) — дальше дополнительно усиливаем двумя ушками, которые привариваются с торца основания замка зажигания, и так же с другой стороны, но только уже по месту, чтобы были вплотную к поперечной «растяжке» стоек. и так же сверлим отверстия насквозь и прикручиваем (опять же, — у меня приварены)
Признаки неисправной рулевой рейки
- Ощутимый стук от рейки передаваемый в руль;
- Люфт рейки при вращении;
- Заметные потеки масла;
- Увеличение приложенного усилия для поворота.
Проявления хотя бы одного из симптомов говорит о том, что пора разбирать рулевую рейки для замены ремкомплекта и ремонту изношенных деталей.
Основными деталями механизма являются: опорная втулка, зубчатый вал, золотниковый механизм.
Схематичное изображение устройства рулевой рейки автомобиля.
Прежде чем устранять неисправность вам предстоит демонтировать рейку, что не на всех автомобилях бывает одинаково легко, а чтобы разобрать, без специального инструмента не обойтись. И по мере разборки рулевой рейки собственно и производится ремонт. Имея небольшие навыки в ремонте машин и набор инструментов починить рейку своими руками вполне возможно. А чтобы это было сделать еще проще разберем основные этапы как разобрать рулевую рейку, а дальше дело за малым, — запомнить как все стояло и правильно её собрать, поскольку разобрать можно все что хочешь, а вот правильно затем сложить бывает довольно проблематично. Поэтому, если ранее не приходилось разбирать рулевую рейку, я бы рекомендовал фотографировать каждый шаг до того момента, пока рулевая рейка не будет в разобранном виде.
Принцип действия ЭУР и ГУР
Прежде чем произвести установку усилителя в ВАЗ 2121 своими руками, давайте разберем принцип действия систем, начнем с ГУР. Когда рулевое колесо находится в центральном положении, оно фиксируется при помощи центрирующих пружин. В таком положении жидкость циркулирует по всем элементам системы при условии, что распределитель стоит правильно. При повороте руля происходит перемещение золотника, в результате чего элемент перекрывает сливные магистрали, в один из цилиндров начинает подаваться жидкость. При этом на поршень, а также шток под давлением воздействует масло, что приводит к повороту колеса, а также корпуса в определенную сторону. Золотник настигает корпус устройства тогда, когда он перестает перемещаться, что говорит о том, что водитель завершил маневр поворота. В этом случае золотник возвращается в начальное положение, а затем открывается шланг для слива жидкости.
https://www.youtube.com/watch?v=NTz7i2n2sKo
Что касается принципа работы ЭУР, то сам усилитель монтируется на рулевой вал транспортного средства. Его составляющие части соединены друг с другом при помощи торсионного вала, с установленным контроллером считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, это фиксирует датчик момента.
Снятие панели приборов Нива Шевроле
Для снятия и установки торпеда на Шевроле Нива потребуются инструменты два ключа на 10 и 13, отвертки с плоским и крестообразным лезвием. Перед началом снятия панели приборов отсоединяем минус от АКБ и следуем инструкции ниже
Выверните пять винтов облицовочного кожуха рулевой колонки и снимите верхнюю и нижнюю части кожуха, снимите руль и подрулевые переключатели, так же потребуется снять замок зажигания Нива Шевроле. После снятия данных деталей снимаем вал рулевой колонки и панель крепления радио, так же для доступа к торпеда демонтируем облицовку тоннеля пола и обивки передних стоек
Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали газа и колодки жгутов проводов от выключателя стоп-сигнала
Отсоедините колодку от блока управления автомобильной противоугонной системы и три колодки жгута проводов панели приборов Шеви, расположенные за монтажным блоком
Выверните винт и отсоедините от кузова провод массы, затем откройте капот и снимите облицовочную накладку ветрового окна и механизм стеклоочистителя Нива Шевроле
Снимите салонный фильтр и выверните винты крепления корпуса воздухозаборника
Слейте часть охлаждающей жидкости и отсоедините патрубки радиатора отопителя, далее выверните болт крепления поперечины панели к стойке
Выверните болт крепления стойки к кронштейну и снимите стойку поперечины крепления панели приборов Шевроле Нива
Выверните четыре болта крепления поперечины панели приборов к кронштейну рулевого вала и болты боковых креплений панели приборов (слева и справа). Снимите вставку панели приборов
Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла. Извлеките передний воздуховод обогрева салона Шеви Нива
Снимите панель приборов в сборе с отопителем и жгутом проводов. Устанавливайте панель приборов Нива Шевроле и все снятые детали в порядке, обратном снятию. Долейте жидкость в систему охлаждения. На этом снятие и установка торпеды на Шевроле Нива завершена.
Подробное руководство по установке электроусилителя руля на Ниву
Процедура установки ЭУР своими руками выполняется так:
- Сначала необходимо отключить АКБ.
- Затем демонтируется заглушка с рулевого колеса, откручивается гайка фиксации, демонтируется сам руль. Также нужно выкрутить четыре винта с шурупом и извлечь пластмассовую накладку.
- Откручиваются крепежные болты и демонтируется панель приборов. Отключите штекер подрулевого выключателя, открутите болт, который его крепит, после чего демонтируйте устройство.
- Затем отсоединяется проводка замка зажигания, само устройство снимается, для этого открутите два крепежных винта и поверните ключ в положение I.
- Следующим этапом будет демонтаж рулевой колонки, для этого нужно открутить винт рулевого вала, а также несколько крепежных винтов и гаек. Учтите, в Нивах используются винты со срывными головками, поэтому оптимальным вариантом будет нанести насечки с помощью зубила и открутить их плоскогубцами. Далее, саму колонку необходимо опустить вниз, после чего демонтировать.
- После этого выкрутите гайки на монтажных блоках с предохранителями, извлеките их. Также демонтируйте накладку реле, расположенную под панелью приборов.
- Салон и моторный отсек отделены друг от друга с помощью перегородкой, в ней имеется эластичная заглушка, ее надо снять. Через отверстие протягивается провод ЭУР. Убедитесь в том, чтобы уложенный провод не контактировал с движущимися компонентами электродвигателя стеклоочистителя.
- Под самой приборной панелью, слева от рулевого колеса, расположен разъем на 8 контактов, к нему подведены два провода серого цвета. К этому разъему следует подключить желто-голубой от ЭУР. Затем к красной колодке, которая идет от приборки, необходимо подсоединить провода оранжевого, а также сине-розового цветов от электроусилителя. Здесь же, за приборной вы можете найти болт массы, к нему следует подключить минус.
- Под приборкой устанавливается кронштейн усилителя, в него следует продеть проводку от переключателя зажигания.
- Далее, на шлицы самого усилителя следует установить промежуточный вал, помните о том, что к нему следует заранее подключить массу. Сам вал следует надежно зафиксировать на валу рулевого механизма и прикрепить ЭУР к кронштейну. Нельзя допустить того, чтобы вал был зажат или слишком натянут.
- Сам узел фиксируется к пластине при помощи двух болтов и двух шпилек, под них желательно установить гайки.
- Далее, производится подключение силового, а также информационного разъемов к усилителю.
- По сути, на этом процедуру установки можно считать завершенной. Теперь вам нужно установить на место замок зажигания, подрулевой переключатель. Для установки накладки рулевой колонки ее необходимо будет подрезать, к примеру, ножовкой. На место ставится рулевое колесо, приборная панель. Затем протягивается проводка от ЭУР к аккумуляторной батарее. Учтите, что в имеющейся заглушке в перегородке между моторным отсеком и салоном необходимо будет увеличить размер отверстия. Выполните проверку работоспособности оборудования и проверьте еще раз все подключения.
А еще интересно: Нерегулируемые ступицы на «Ниву Шевроле»: обзор, схема, устройство и отзывы
В ролике ниже вы можете понаблюдать за тем, как работает установленный самостоятельно гидроусилитель руля (автор видео — Владислав Мантула).
Назначение рулевой тяги на Шевроле Нива
Рулевая тяги – это деталь рулевого управления, которая обеспечивает передачу усилия от руля к поворотным кулакам, за счет чего в итоге происходит вращение колес. Тяга представляет собой стальную трубку, на концах которой находится резьбовое соединение и рулевой наконечник. Резьбовая конструкция обеспечивает соединение короткого и длинного наконечников. Наконечники еще имеют название шарниры. Они предназначены для того, чтобы была возможность свободного перемещения подвижных деталей в конструкции рулевого управления.
Неисправности рулевых тяг Нивы Шевроле
Рулевой механизм – это довольно капризная конструкция, которая требует диагностирования ежегодно, особенно такого автомобиля, как Нива Шевроле. Ведь, как известно, Шнива предназначена для преодоления особо суровых дорожных и бездорожных покрытий.
Первым признаком неисправности рулевого механизма является повышенный люфт. Это может свидетельствовать о неисправности рулевых тяг, наступившей вследствие предельного износа шарниров. В таком случае для исправления положения можно поступить двумя способами:
- Провести реставрацию рулевых тяг, заменив изношенные механизмы (шарниры).
- Осуществить замену механизма целиком.
Также немаловажным свидетельством неисправности рулевых тяг является затрудненное вращение руля. Это говорит о том, что, скорее всего, были установлены некачественные детали или же при их изготовлении была нарушена заводская технология. Неполная смазка соединений с завода в скором времени приведет к неисправности изделия, в этом случае будут слышны скрипы из-под колес при вращении руля.
Съемник рулевых тяг
Нередко происходит механическое повреждение защитного чехла тяг, что приводит к попаданию воды и грязи в механизм и нарушению целостности устройства. Чтобы обезопасить себя от растрат, а автомобиль от неисправностей, необходимо периодически проводить технический осмотр транспортного средства.
Кожаные оплетки на руль со шнуровкой Шевроле Нива | Chevrolet
Стоимость комплекта составляет около рублей, но это если кожаный материал. Есть более простой способ, не требующий навыков в вышивании, для которого также потребуется накладка.
Только в этом случае накладка обвивается специальной толстой нитью по окружности баранки и в итоге получается довольно прилично. Чехол Куда более простым решением для изменения дизайна стандартной комплектации руля внедорожника Шевроле Нива является чехол.

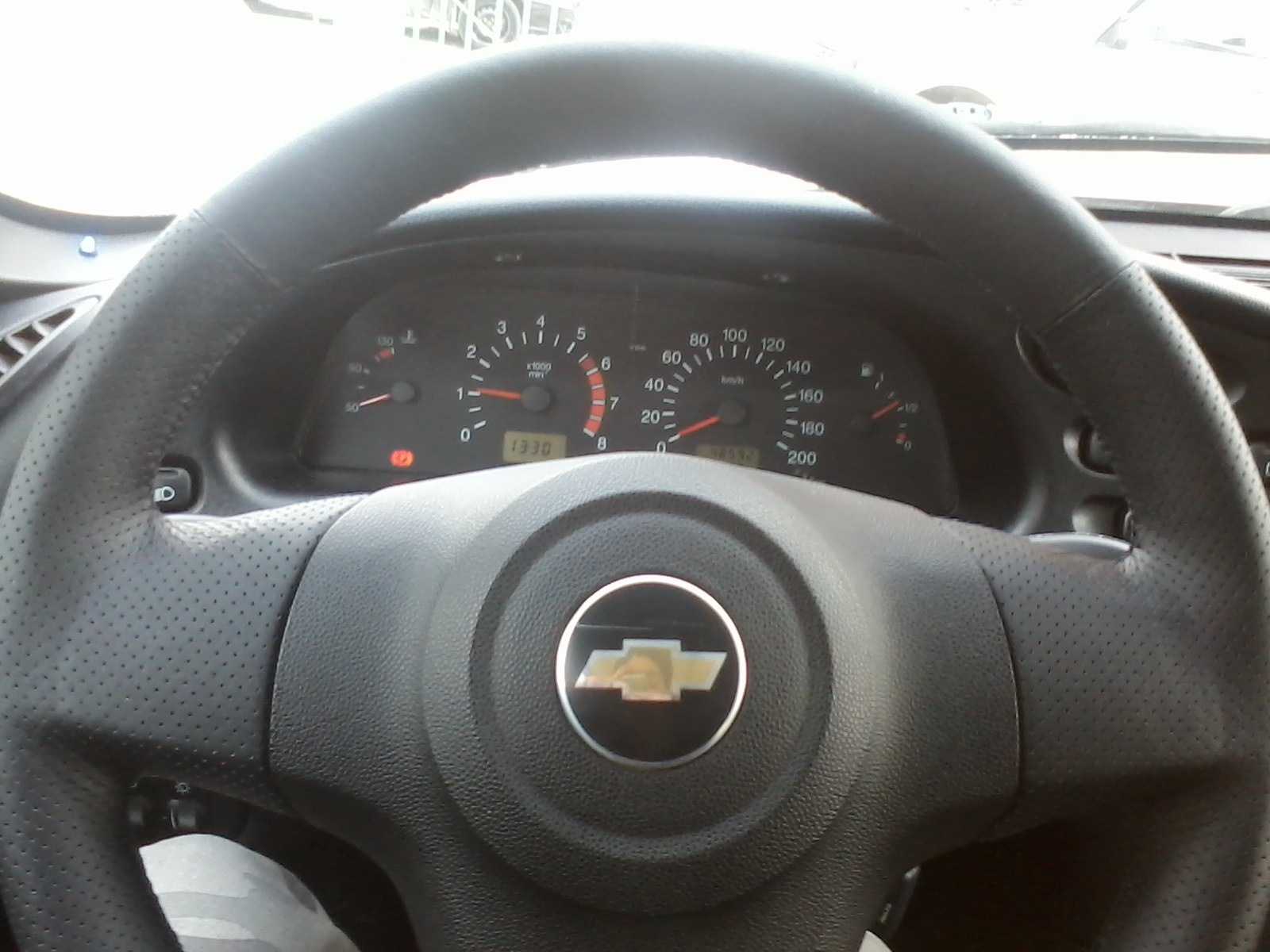

Кожаная оплетка на руль Нива Шевроле

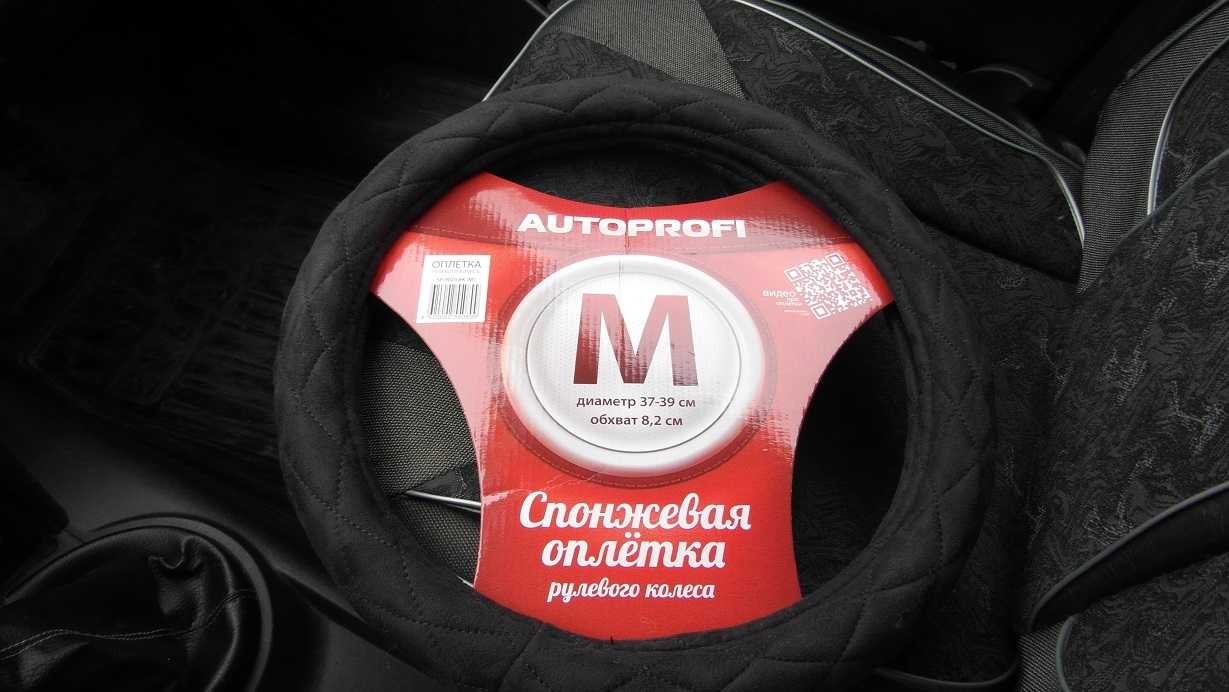

Чехол также подбирается согласно диаметру изделия, поэтому для Шеви Нивы только размер с буквой L. Основным достоинством такого варианта является простота монтажа, так как необходимо только одеть кожаный, спонжевый или дерматиновый чехол на руль и. Стоит учитывать, что больший по размеру руля чехол будет свободно двигаться по окружности и приведет к его проскальзыванию во время маневров, что приведет к ухудшению управляемости.
Кожаная оплетка на руль шевроле нива простоты монтажа, чехол для баранки имеет также одну особенность, заключающаяся в наличие специальных пупырышек, которые при управлении автомобилем, способны массировать руки и снимать напряжение.
Оплетка на руль из натуральной кожи Chevrolet Niva I рестайлинг 2009-н.в. (черная)
Оплетка и стандартные виды рулевых колес не имеют этого дополнения, поэтому при выборе стоит обратить внимание. Фото кожаная оплетка на руль шевроле нива для руля представлено ниже

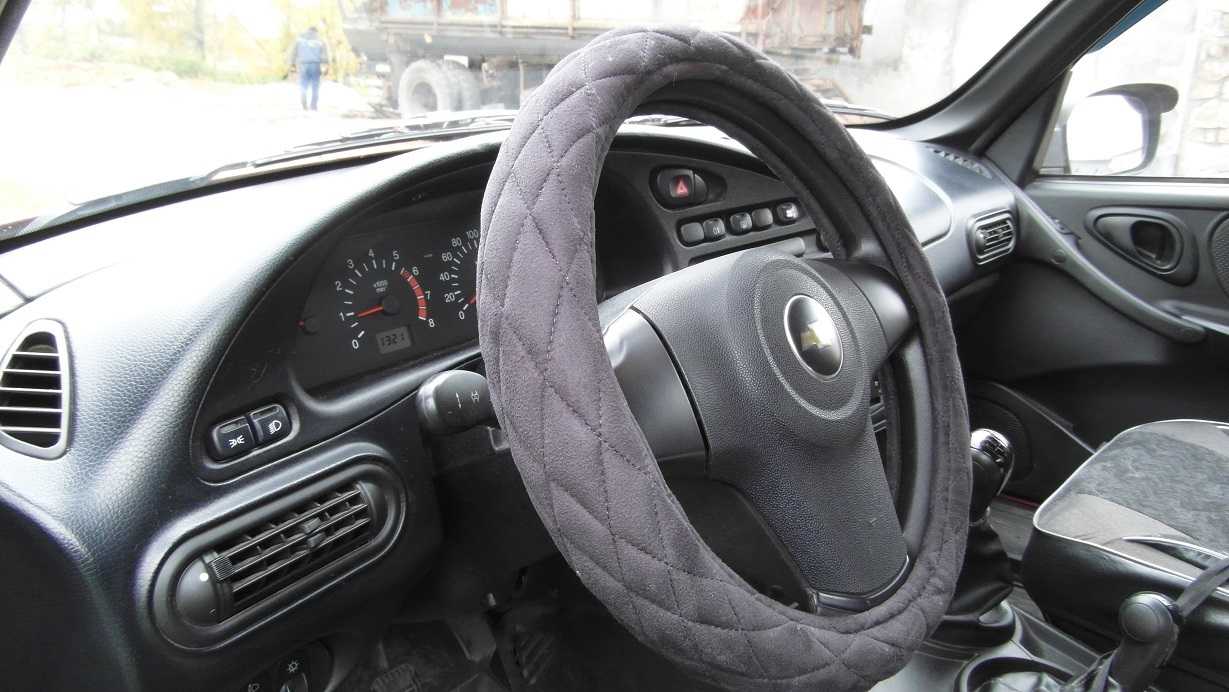

Чехлы для руля автомобиля Шевроле Нива Стоит также отметить еще один способ решения проблемы по замене дизайна руля.

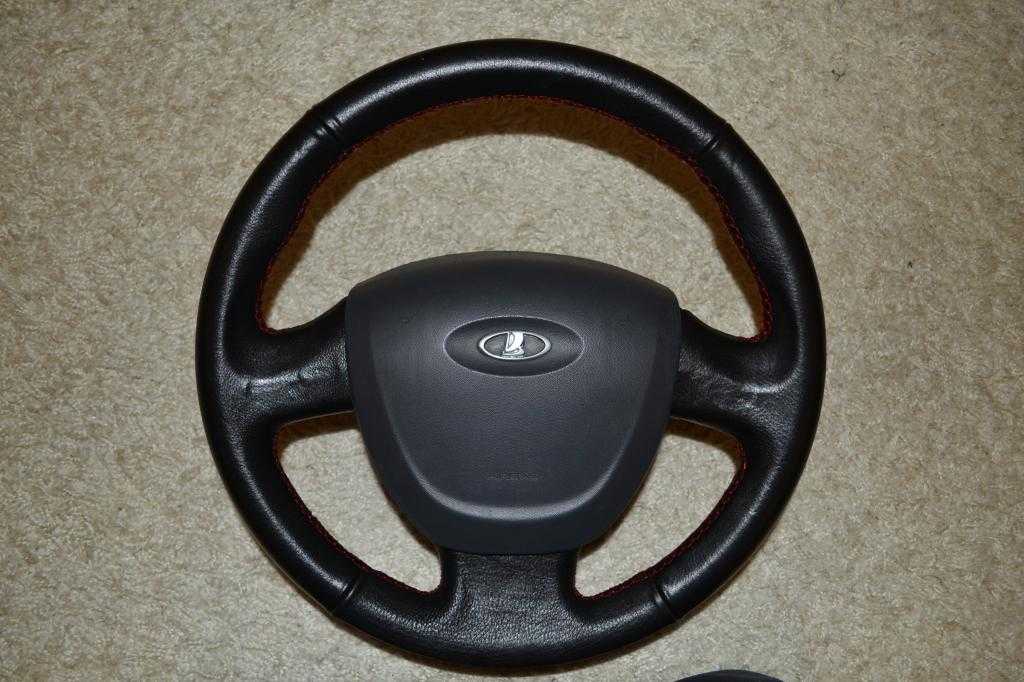

Этот способ наиболее финансово отягощающий, но это стоит. Для этого необходимо приобрести новый руль, который только душа пожелает.
Установка нового рулевого колеса решит проблему отсутствия подушки безопасности для водителя.
Но и здесь есть подвох, руль с подушкой безопасности обойдется около тысяч рублей. Снятие руля Снятие руля осуществляется по причине возникновения необходимости проведения ремонтных работ или для осуществления банальной замены баранки на более современную и совершенную модель.
Для проведения работ достаточно запастись стандартным комплектом инструментов и приступать: Колеса установить прямолинейно. Теперь необходимо снять крышку сигнала, поддев ее отверткой и отсоединить за ней питающую клемму. После этого необходимо с помощью торцового ключа выкрутить гайку.
Необходимо взять маркер и пометить вал рулевого колеса и сам руль, чтобы потом поставить руль в тоже положение. Затем необходимо ослабить гайку и немного сдернуть руль со шлицов. После того как руль сдернется, можно откручивать гайку до конца и снимать руль. Эта процедура у меня заняла порядка 15 минут. Оплетка на руль из экокожи Chevrolet Captiva г.
Вот соседи по парковке удивятся новой противоугонной системе Придя домой, я еще больше ужаснулся от состояния руля: Это необходимо для того чтобы она стала более мягкая эластичная. Согласно рекомендациям, выбрал спортивный шов, как более надежный, приступил к шитью. В инструкции указано, кожаная оплетка на руль шевроле нива необходимо начинать шить на стыке двух типов кож, отмерив с одной стороны 70см, а с другой см нити.
Это то я сделал, но вот один конец не закрепил на руле и во время шитья у меня эти пропорции нарушились. Понял я это, когда уже дошел до верхней точки на руле и мне просто не хватило бы нити чтобы закончить.
Ну чтож, пришлось все вернуть в исходное положение, благо с этим проблем не возникло. В итоге весь шитья занял у меня порядка 3х часов. Если бы не моя ошибка думаю за 2,5 бы справился. Как видно на следующем снимке, на правой спице есть небольшой косячек. Когда кожа подсохнет, он кожаная оплетка на руль шевроле нива.
Смотри, что делать Еще раз обращаю внимание на то, что швы должны точно соответствовать пропилам в руле Шевроле Нива. Если все в порядке, то все хорошенько прошиваем и срезаем припуски, далее идет стяжка
Во время стягивания у меня обнаружились неточности со швами около спиц рулевого колеса, поэтому мне пришлось заново расплетать кожаная оплетка на руль шевроле нива, сделанный машинкой и заново все это дело восстанавливать, так что нитки необходимо оставлять с запасом.
Все вроде бы просто, но написать намного легче, чем сделать. Работу сделал за один рабочий день, хотя мог растянуть и на несколько дней, все зависит от вашей расторопности.
Материалом у меня служила автомобильная кожа, 0,4 квадратных метра стоит рублей.
