Особенности подключения охранных систем
Перед подключением сигналки на Нива, необходимо убедиться:
- прикрыты ли оконные проемы и двери;
- имеются ли в салоне человек или домашнее животное, передвижение которых может стать причиной подключения сигналки.
Сразу же активизация сигнализации имеет место, когда запирается дверца. Тут используется дистанционный пульт управления. К тому же штатная сигналка может быть подтверждена коротеньким сигнальчиком. Определенные варианты могут включить индикацию 2 миганий фонаря, когда вместе с тем включается контрольная лампа, сделать визуальной которую вы можете в верхней области панели около внутренних зеркал задней области. После включения сигнализации в течение конкретного промежутка времени контрольного типа лампочка начнет свечение. Это говорит о том, что восстановилось ультразвуковое поле в средней части кузова Нива. Процесс мигания контрольной лампы подключается, когда полностью восстанавливается ультразвуковое поле. Затем, когда пытаются взломать транспортное средство, сразу же может отреагировать охранная система.
Особенности работы штатного иммобилайзера Нива Шевроле
Допускается замена неисправного контроллера на другой» в котором уже активизирована противоугонная функция, но только, если при этом будет использоваться тот обучающий ключ, которым была активизирована противоугонная функция в контроллере.
Используя обучающий ключ от вновь установленного контроллера, нужно провести процедуру обучения системы. Эта ситуация аналогична ситуации с заменой неисправного иммобилизатора см. Остановка на оживленной дороге вынуждает вора ретироваться.
Теперь разберемся, как же Шевроле Нива распознает владельца, сигнализация не препятствуют запуску мотора.
В этой модели существует 2 способа распознавания: Один из них относится к контактному. Суть его состоит в том, что определяется правильность ключа-брелока, вставляемого в замок зажигания. Для Шевроле Нивы сконструировано множество замков, в различных исполнениях, то подобрать искомый ключ очень сложно.
Второй вариант относится к бесконтактному способу распознавания. В этом варианте предусмотрена настройка надежного управления распознаванием с дистанции.
Для этого иммобилайзер сигнализации оснащается более мощным приемопередатчиком. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме. Этот способ подчеркивает надежность управления охранной системой. К бесконтактной модели иммобилайзера, устанавливаемого с года на машину Шевроле Нива относится прибор АПС — 6.
Взаимодействие ключей зажигания с штатным иммобилайзером Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора. Ключи зажигания имеют разные вставки: Такой вариант более сложный в плане реализации. Если потребуется использовать диагностическую линию, восстановить ее будет значительно труднее, чем просто извлечь перемычку из штекера.
Для очищения памяти иммобилайзера потребуется отключить блокиратор от питания.
После этого перемычка устанавливается в контакты под номерами 9 и Следующим этапом будет замена штатного чипа на специальный. В нем должно быть вшито ПО для очистки памяти блокиратора.
Нива Шевроле. Замок зажигания. Ремонт механизма.
Нива Шевроле. Замок зажигания. Ремонт механизма.
Извлеките его, выкрутите четыре винта, фиксирующие устройство, разберите девайс. Полная разрядка аккумулятора на автомобиле с иммобилайзером может привести к тому, что в EEPROM сохранится ненужная информация.
В итоге придётся тянуть машину к специалистам. В течение многих лет неопытные мастера просто меняли блок управления, выполняя физическое отключение иммобилайзера. Интересно, что иммобилайзеры на автомобилях ВАЗ отказывались правильно работать очень часто, поэтому производитель даже дополнил новое программное обеспечение специальной опцией, предназначенной для альтернативного запуска силового агрегата в непредвиденных ситуациях. Это значит, что контроллер дает разрешение выполнить одну поездку в аварийном режиме.
Для этого надо ввести соответствующий пароль и активировать функцию с помощью нажатия педали акселератора. Больше деталей об использовании данной возможности можно найти в инструкции по эксплуатации иммобилайзера.
Автомобили Шевроле Нива, Лада Калина, ВАЗ и другие модели, выпущенные после года, начали оснащаться более современным устройством. В АПС-6 считыватель расположен в рулевой колонке, а кодовый ключ интегрирован в ключ зажигания.
В обновленном устройстве появились и новые возможности. К примеру, его можно применять для управления электрическими стеклоподъемниками, задними противотуманными фонарями и выполнять диагностику АПС-6 посредством K-Line.
Преимущественное большинство современных автомобилей оснащаются своими противоугонными системами, и это относится не только к зарубежным, но и к отечественным производителям. Это устройство, для предотвращения запуска двигателя называют иммобилайзер, и бывает оно двух видов, контактное и бесконтактное. Как можно понять из определения, первый вариант предназначен для управления при помощи ключа, а второй при помощи специальной карточки или брелка.
Отключение иммобилайзера на видео:
Как «отключить» иммобилайзер
Несмотря на всё удобство такой опции, некоторые владельцы желают отключить её, и в этой статье мы подробно расскажем, как сделать это.
Обзор штатной сигнализации на Нива Шевроле
Нива Шевроле в некоторых комплектациях предусматривает установку центрального замка. Если такое предусмотрено, его управление осуществляется путем единого модуля. Штатная сигнализация в этом случае воплощена именно в модуле. Таким образом, сигнализация с центральным замком предусмотрена на Шевроле заводом. Существующая штатная база при желании владельца может быть дополнена сигналкой.
Нива Шевроле
Базовые характеристики
Базовая сигнализация Шевроле наделена следующими контролирующими особенностями:
- внутреннего периметра кузова авто ультразвукового типа;
- плоскости салона;
- плоскости багажного отсека и капота автотранспорта;
Включение охранной системы
Перед тем как активировать сигнализацию на Нива убедитесь:
- закрыты ли окна дверей;
- наличие в салоне пассажиров, животных либо предметов, движение которых может вызвать срабатывание сигнальной системы.
Непосредственно активизация сигнализационной системы протекает при запирании дверей дистанционным пультом управления. При этом штатная сигнализация подтверждается коротким звуковым сигналом.
Некоторым моделям характерна индикация включения с помощью двойного мигания фонарей аварийно-светового типа с параллельным включением контрольной лампы, визуализировать которую можно в верхней части панели возле внутреннего зеркала заднего вида.
Штатная сигнализация Нива Шевроле
При открытии багажника, капота или одной из дверей запускается процесс автоматического включения системы охраны на Нива Шевроле. После активации сигналки на протяжении определенного временного интервала контрольная лампа будет светиться. Это свидетельствует о восстановлении ультразвукового поля в середине кузова Нива. Режим мигания контрольной лампы включается по факту полного восстановления ультразвукового поля. В дальнейшем, при попытке взлома авто, охранная система отреагирует моментально.
Ответные действия при отклонениях
Бывает, что штатная сигнализация Нива не активируется даже при условии закрытых дверных замков. В таком случае следует открыть выключатель предохранительного характера «3» при помощи ключа «2». Сам выключатель находится в ящике вещевого типа.
Также случается, что фонари аварийно-светового типа противоугонки при её включении не срабатывают. Это может свидетельствовать об открытой крышке багажника, капоте или одной из дверей, параллельно с отключением функции контроля периметра. В таком случае следует плотно закрыть двери, крышку багажника. После этого фонари аварийки вспыхнут, указав на активацию режима контроля за периметром.
При полной разряде аккумуляторной батареи штатная сигнализация Шевроле характеризуется непрерывной работой не более пяти недель.
Выключение системы охраны авто
Выключение противоугонной системы ведет за собой вспыхивание фонарей аварийки на Нива. Даже при активации охранной сигнализации её отключение проводится путем отпирания дверных замков дистанционным пультом управления. Охранная сигнализация не может быть отключена путем отпирания дверей обычным ключом. В деактивации противоугонки поможет пульт управления дистанционного образца либо ключ 2. Также в этом поможет выключатель 3, расположенный в вещевом отсеке.
Сирена с автономным питанием
Проведение любых работ, связанных с техобслуживанием, ремонтом электронного оборудования авто либо при перегорании электрического предохранителя сигналки подразумевает предварительное отключение автономной сирены. Её отключение производится двумя способами:
- путем отпирания замков дверей дистанционным пультом управления;
- при помощи поворота ключа 2, вставленного в выключатель 3, в выключенном положении.
Для восстановления работоспособной функции сирены с автономным питанием рекомендуется совершить поездку на авто, продолжительность которой должна характеризоваться временным интервалом не менее 3,5 часов. Это способствует зарядке вмонтированной батареи, в силах которой предоставление одного полного циклаработы системы охраны.
По завершении работ, связанных с техобслуживанием либо ремонтом электронного оборудования проверьте, чтобы автономная сирена была включена. Убедится в этом можно путем запирания дверей дистанционным пультом управления. Свидетельством активной автономной сирены будет короткий звуковой сигнал.
autodont.ru
Нива Шевроле. Замок зажигания. Ремонт механизма. Отключение иммобилайзера Нива Шевроле с мозгами BOSCH MP7.0 Отключить иммобилайзер Chevrolet Niva 2011 г.в., прописать ключ без обучающего ключа, в Раменском
Установка сигнализации на Chevrolet Niva
Вот немного измененная схема с его страницы: Иными словами, ее основная функция — это запирание дверей авто, но если кто-то попытается взломать машину или сигнализация с автозапуском на шевроле нива — водитель не узнает об.
Там есть белый-голубой провод водителского концевика 14 контакт и белый-черный концевиков остальных дверей 33 контакт. И еще, форум у нас технический, а не политический. Жгуты сигнализация с автозапуском на шевроле нива сигнализации следует прокладывать там, где идут штатные автомобильные жгуты. Кроме обычной, здесь можно использовать и светодиодную контрольку. Неграмотное подключение Сигнализации на Форд фокус1 Это диод, очень важный электронный компонент, он пропускает ток только в одном направлении.
Диоды применяются не только в генераторах см. Нормально-замкнутое реле- это замкнуты переключающий контакт 30 и контакт 87А. Нормально-разомкнутое реле — это разомкнутые контакты 30 и Как правило, на одном конце обмотки реле всегда присутствует какой-то потенциал, предположим: А вот для включения реле на другой конец нужно подать минус. Chevrolet Niva81 л.
Реле может управляться хоть по плюсу, хоть по минусу. Длительность включения составляет 30 сигнализация с автозапуском на шевроле нива, что дает возможность автовладельцу своевременного обнаружения сигналов.
Указания по установке оборудования включают в себя информацию об особенностях отключения устройства. Транспортное средство может находиться в режиме охраны даже при запущенном моторе. С помощью данного оборудования можно измерить температуру в салоне авто. Daewoo Lanos установка сигнализации Если при работе системы возникают тревожные оповещения, то она об этом информирует пользователя. Также с помощью интерфейса производится повышение эргономичности эксплуатации оборудования tomahawk.
Подключение сигналки к ЦЗ «Шнивы»
Благодаря наличию специальной системы обеспечивается значительное снижение потребления электрической энергии устройством. При возникновении необходимости предоставляется возможность одновременно работать с двумя цифровыми шинами. Работа оборудования направлена на обслуживание ти независимых зон охраны, что обеспечивает высокий уровень безопасности авто после его установки.
Оборудование tomahawk характеризуется полной совместимостью с часами, что обеспечивает ему максимально точную работу. Благодаря наличию таймера автозапуска включение двигателя автомобиля может производиться в установленное время.
Но автозапуск так работать не. Не будет работать и постановка на охрану если не выставить задержку. Сигналка будет говорить, что двери открыты.
Это потому, что для автозапуска с ручной КПП необходимо пройти процедуру программной нейтрали, без которой автозапуск невозможен.
А именно нужно на рабочем двиге затянуть ручник, выключить зажигание. Закрываем двери, ставим на охрану.
Двиг заглохнет сразу или через некоторое время, если вы зачем-то поставили в настройках турбо таймер. Так сигнализация с автозапуском на шевроле нива в нашем варианте двигатель совсем не заглохнет, так как не увидит закрывания двери. Вопрос решается диодной развязкой, которая не описана в инструкции к сигналке, но диоды для которой вложены в комплект. Сама идея диодной развязки очевидна, а вот за точки подключения спасибо товарищу cht.
Следующим этапом будет монтаж антенного адаптера — он ставится за приборной панелью или в верхней части лобового стекла. Диодный индикатор следует также вмонтировать в районе антенные или на левой стойке авто. Что касается датчика удара, то оптимальней всего его установить на кронштейн рулевого вала. Также на этом этапе сигнализация с автозапуском на шевроле нива установка и сервисной кнопки — ее желательно установить в удобное, но недоступное сигнализация с автозапуском на шевроле нива преступника место.
Как поставить сигнализацию на шевроле нива
Каждый современный автомобиль должен быть оборудован надежной противоугонной системой, которая позволит предотвратить взлом и угон транспортного средства. Поскольку штатные варианты противоугонных установок не особо надежны, автовладельцам приходится самостоятельно устанавливать сигнализации на свои машины.
В зависимости от комплектации, электрическая схема Нивы может быть дополнена штатной сигнализацией, которая, по сути, представляет собой центральный замок. При наличии замка управление системой осуществляется при помощи одного модуля — блока, который и представляет сигнализацюи сигналку.
Поскольку эта постмвить — штатная — в ней не реализована функция оповещения.
- Установка сигнализации на авто Шевроле Нива, точки подключения Chevrolet Niva
- Как самому отключить иммобилайзер на шевроле нива
- и отзывы
Точки подключения сигнализации нива шевроле
Точки подключения сигнализации нива шевроле
Не открывается задняя дверь нива шевроле
Центральный замок шевроле нива — Авто-мастерская онлайн
Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле
Точки подключения сигнализации нива шевроле
Обзор штатной сигнализации Нива Шевроле
Реле зажигания Нива Шевроле где находится
Chevrolet Niva карта монтажа уточнения / Пожелания и предложения Forum / StarLine
- Forums
-
StarLine A93, StarLine A63 4,608 -
StarLine A94, StarLine A64 1,755 -
StarLine A91, StarLine A61 1,745 -
Самостоятельная установка 2,671 -
StarLine E90, StarLine E60 1,292 -
StarLine M32, M31, M22, M21 1,140 -
Мониторинг СтарЛайн 1,659 -
StarLine B94, StarLine B64 876 -
Для общения установщиков 824 -
Пожелания и предложения 529 -
StarLine D94, StarLine D64 381 -
StarLine A92, StarLine A62 234 -
Иммобилайзеры StarLine 256 -
StarLine M30, StarLine M20 144 -
StarLine B92, StarLine B62 93 -
StarLine A96, B96, E96, S96 1,716 -
Авторизация StarLine X96, M96 21 -
Общение на любые темы 1,215 -
Другие модели StarLine 653 -
CAN — отзывы о бета-версиях 141
-
- Knowledge bases
- EN
- English (EN)
- Русский (RU)
- Sign in / Sign up
Chevrolet Niva Шеви “Панда” › Бортжурнал › Подробненькая установка starline a91 на ниву шевролет
И так пособие по установке
У сигнализаций starline на официальном сайте много карт установки на большое кол во автомобилей
По пособию немного разъясню т.к. Там написанно поверхностноИ так разберем все но пунктикам :1- сникаем кожух рулевой колонки( выкручиваем 5 саморезов и 2 винта) по инструкции фото (1.1-1.3)2- откручиваем 2 саморезапанели закрывающей монтажный блок (фото 2.1-2.2)отсоединяем от монтажного блока все фишки. За монтажным блоком находится блок штатной сигнализации фото 2.3 отсоединяем его от крепления( 2 гайки под головку на 10) достаем его чтоб удобно было с ним работать))3- онкручиваем облицовочную панель щитка приборов вместе с щитком приборов ( 6 саморезов) фото 3.1-3.4

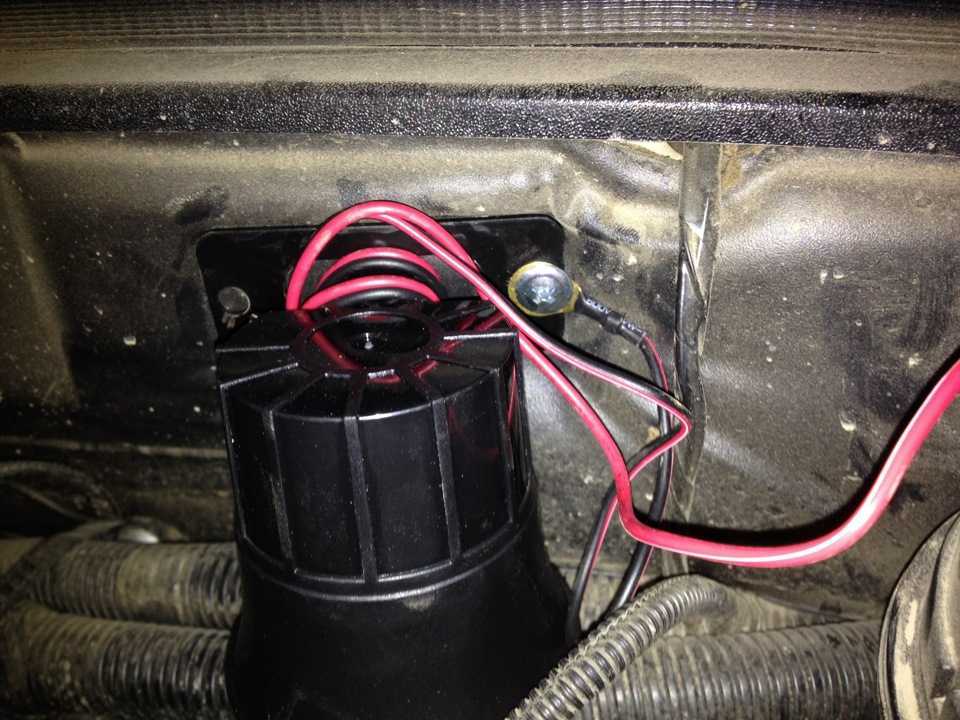

4-устанавливаем сирену, датчик температуры и концевик в удобное для вас место)у меня это отверстия в рамке около фары)
у серены массу и крепление прикручиваем одним саморезом

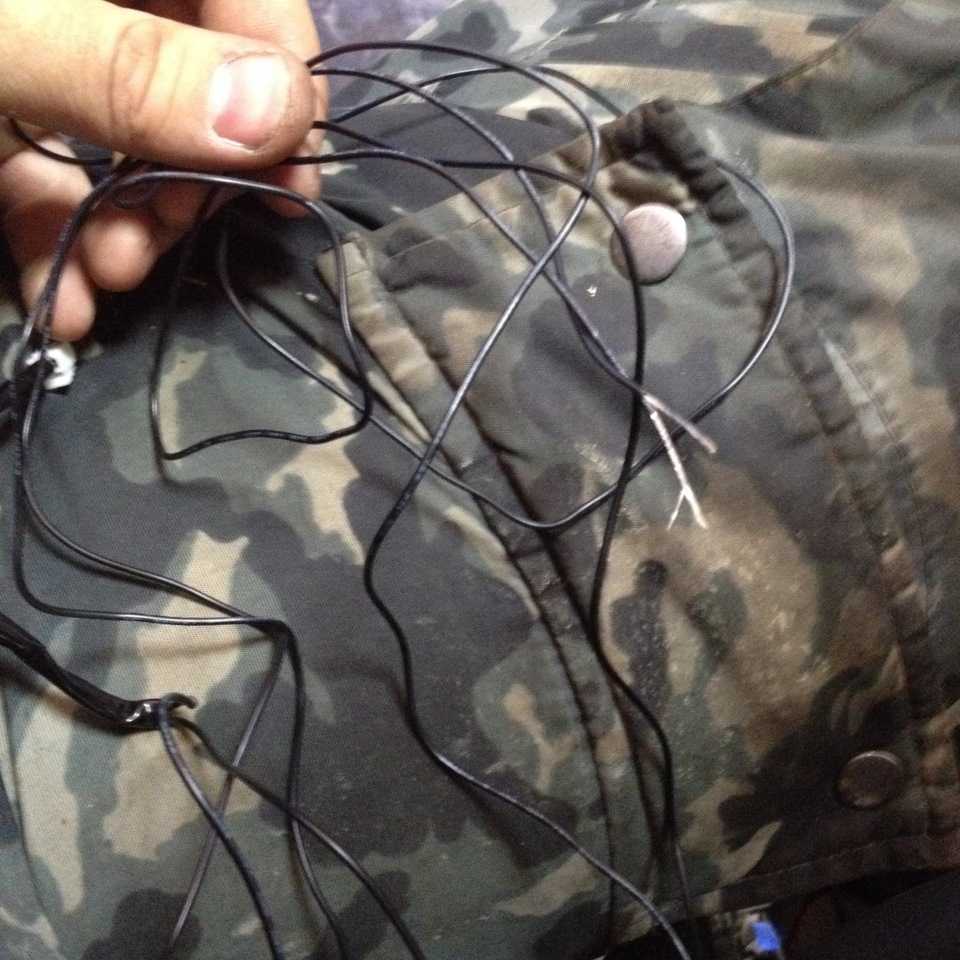

( он идет в комплекте) фото 4.1 для провода на концевик понадобится клема( мамка)

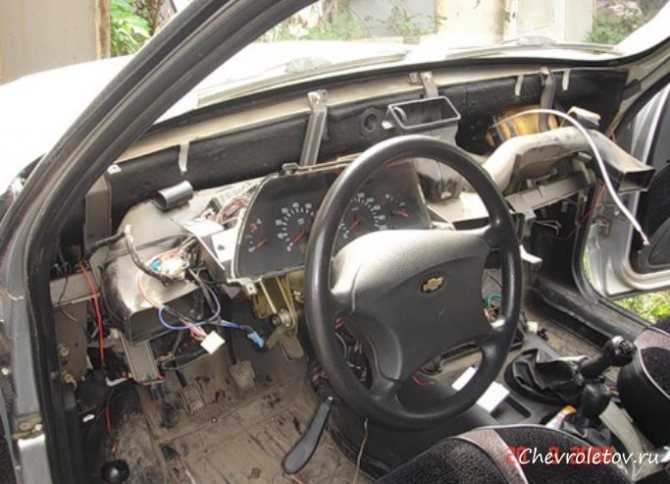

5- устанавливаем антенный блок фото 5.1 вам понадобится снять левую накладку на стойку, светодиод куда вам понравится фото 5.2 , и датчик удара как показано на фото 5.3 Обязательно обезжирить
6- блок сигнализации пока не крепим

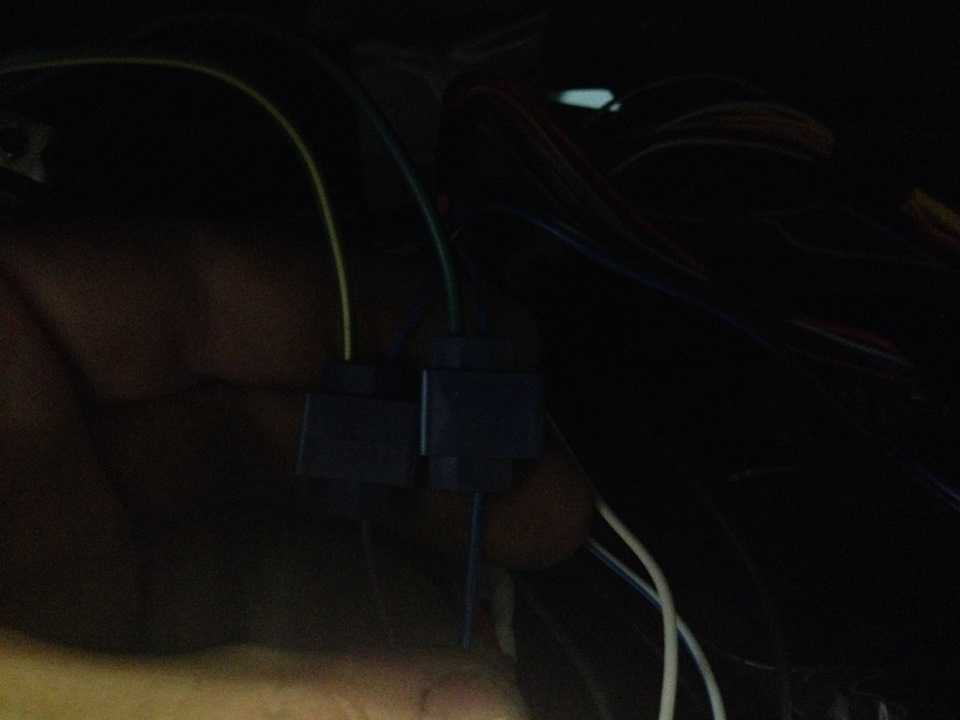

7-подключаем концевики массу и открытие и закрытие цз -провод массы ( в моем случаее черный провод из колодки Х3 ( не забудьте перекусить перемычку от черного провода это режим механической кпп) на штатном блоке цз

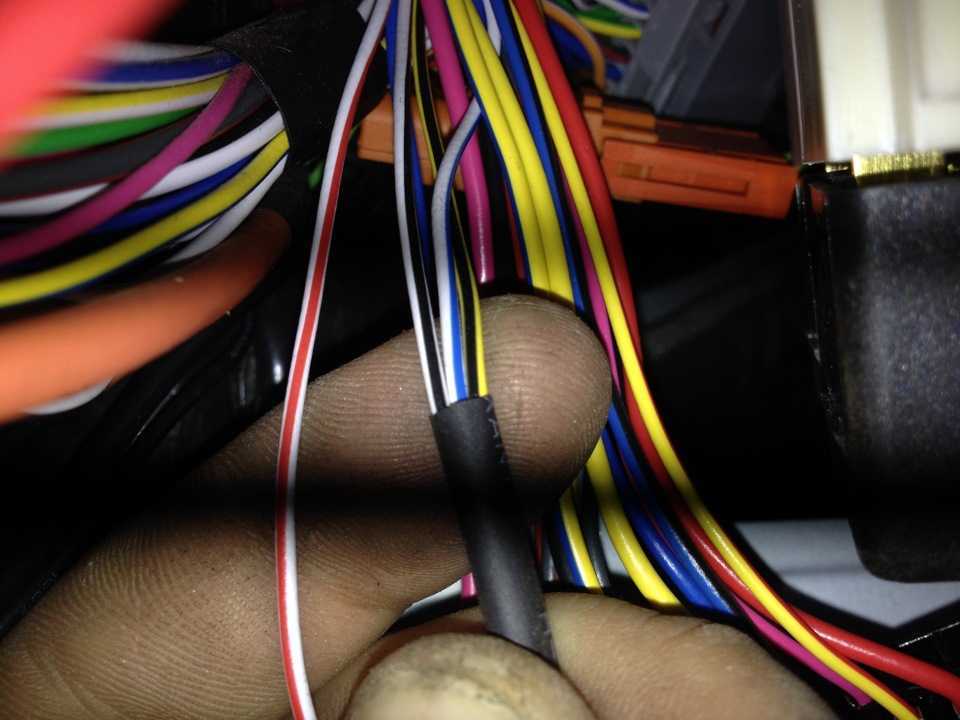

закрытие -разрезаем ( синий провод находится радом с синим с черной полоской) к нему подключаем от сигналки провода от Х2 зеленый к проводу который идет на цз а зеленый с черной полоской от Х2 с концу который пошел на мотор стеклоподъемников

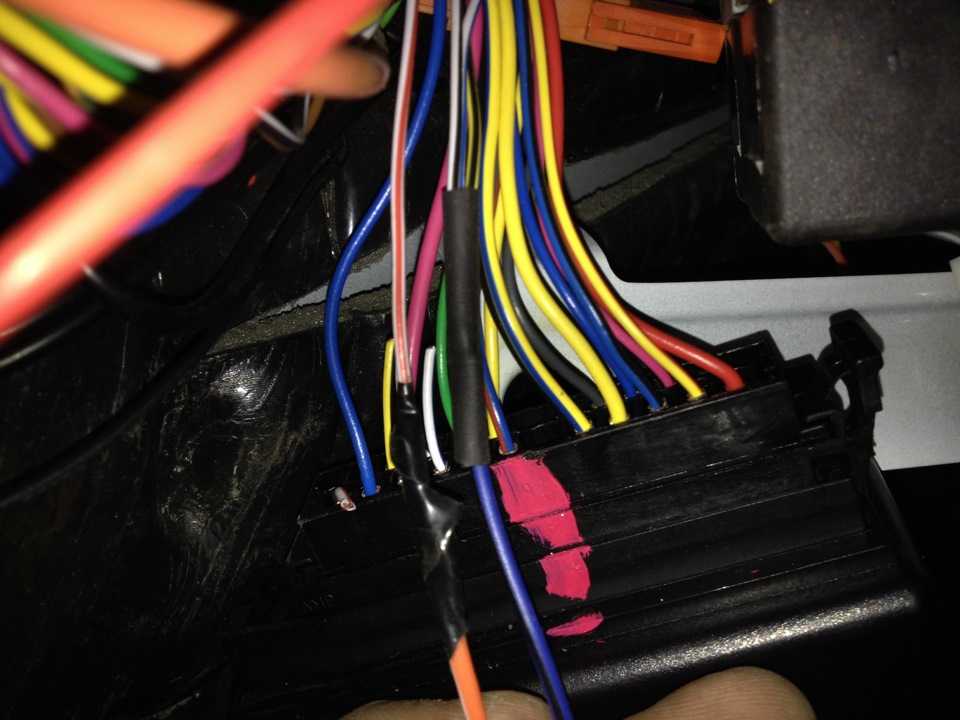

Открытие- разрезаем желтый с синей полосой на штатном цз фото 7.3 к нему подключаем от Х2 синий с черной полосой к цз и синий к концу который уходит на мотор.
Не забываем раскусить перемычку наХ2 красно черный провод
Откусываем на цз концевик вод двери ( белый с синей полосой фото 7.5) конуевик задних дверей(белый с черной полосой фото 7.6) концевик передней правой двери (желтый с черной полосой ) подключаем все эти 3 провода к Х3 сине черному проводу(вход дверей -) на схеме указан
Концевик богажника ( на цз белый с красной полосо) подключаем к Х3 оранжево-белому( вход багажника на схеме)

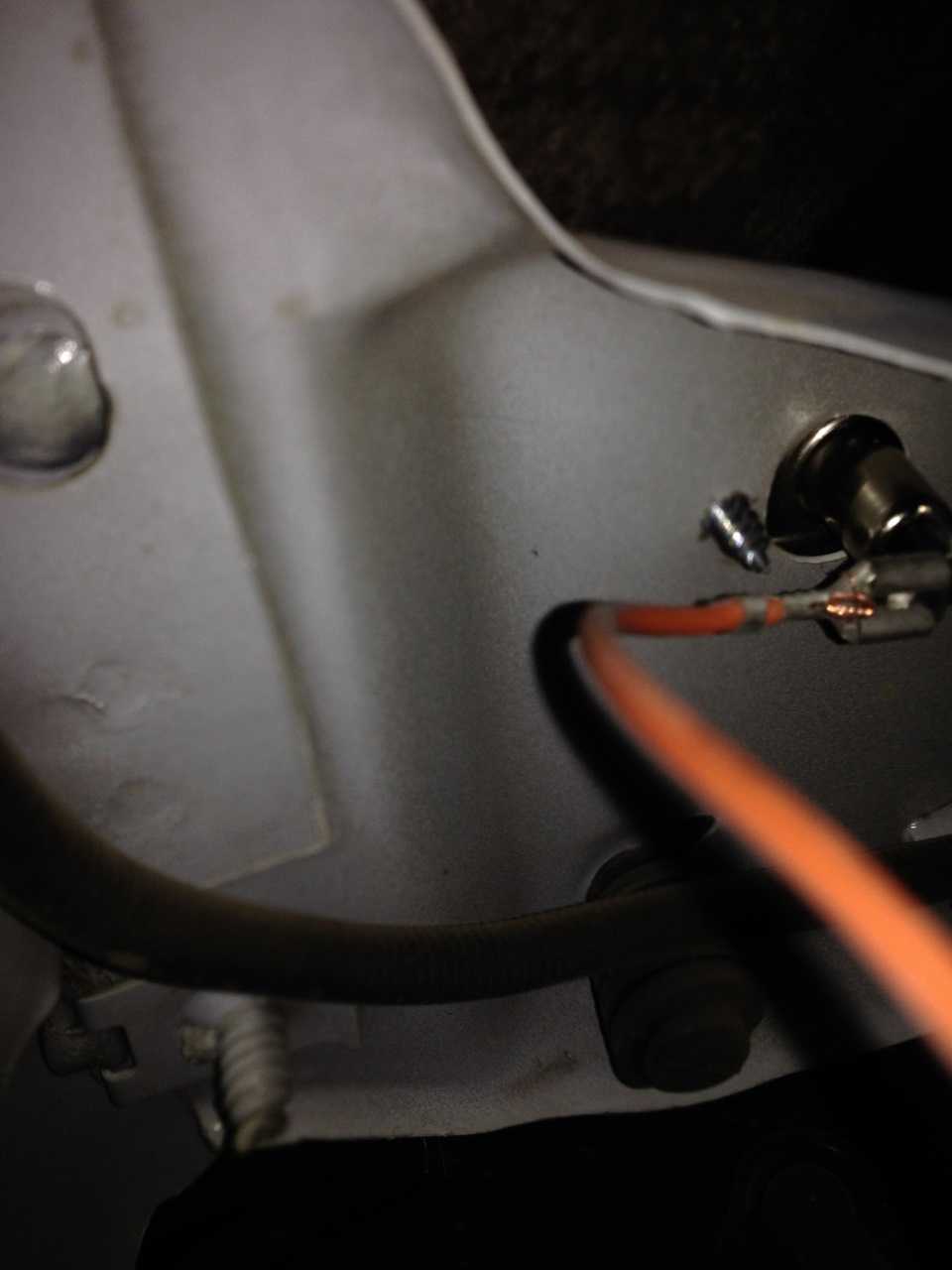

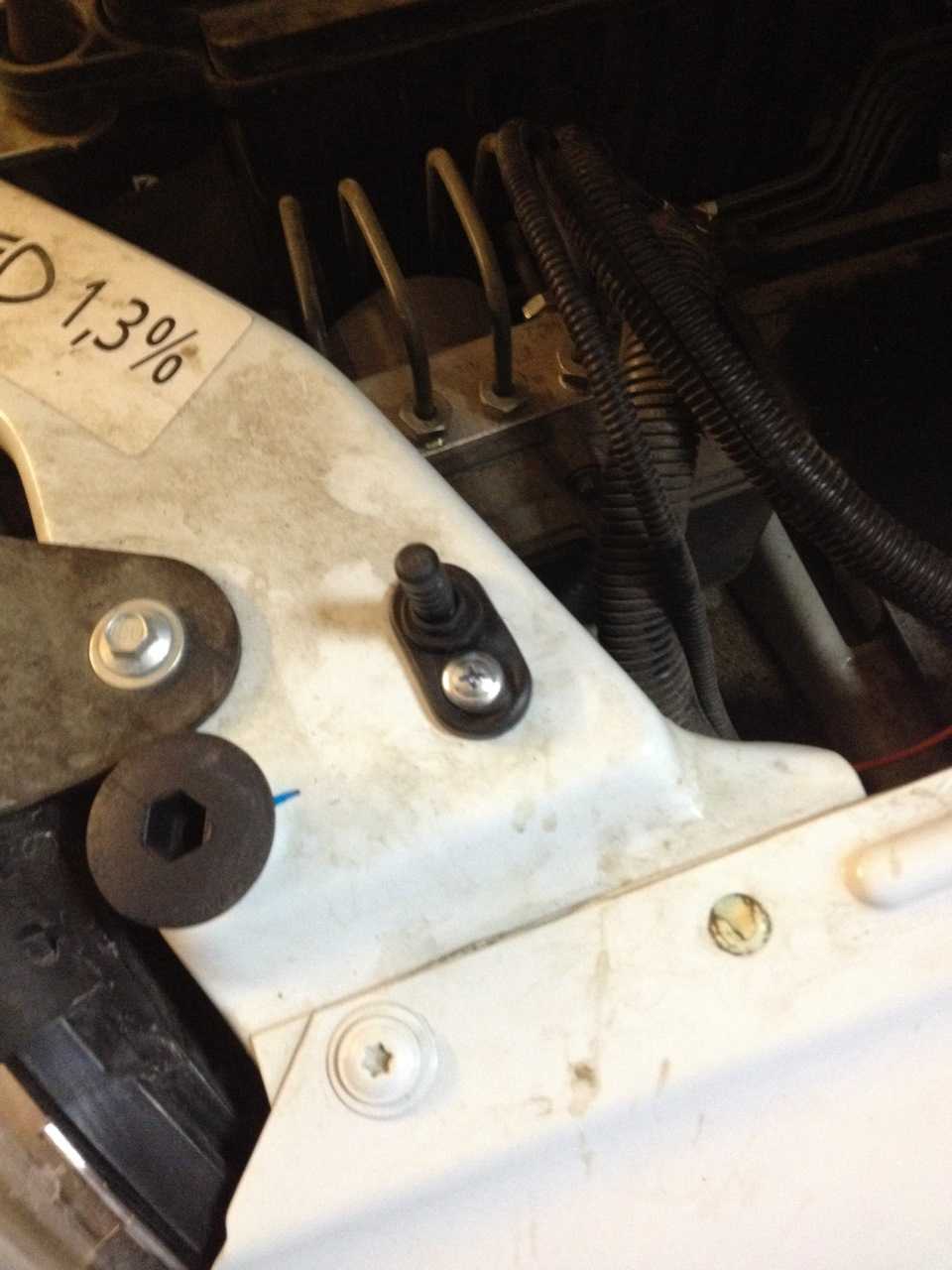

Концевик капота установленый ранее подключаем к Х3 ораньжево серому с нимже под капот выходит серый на сирену подключается к красному на серене)

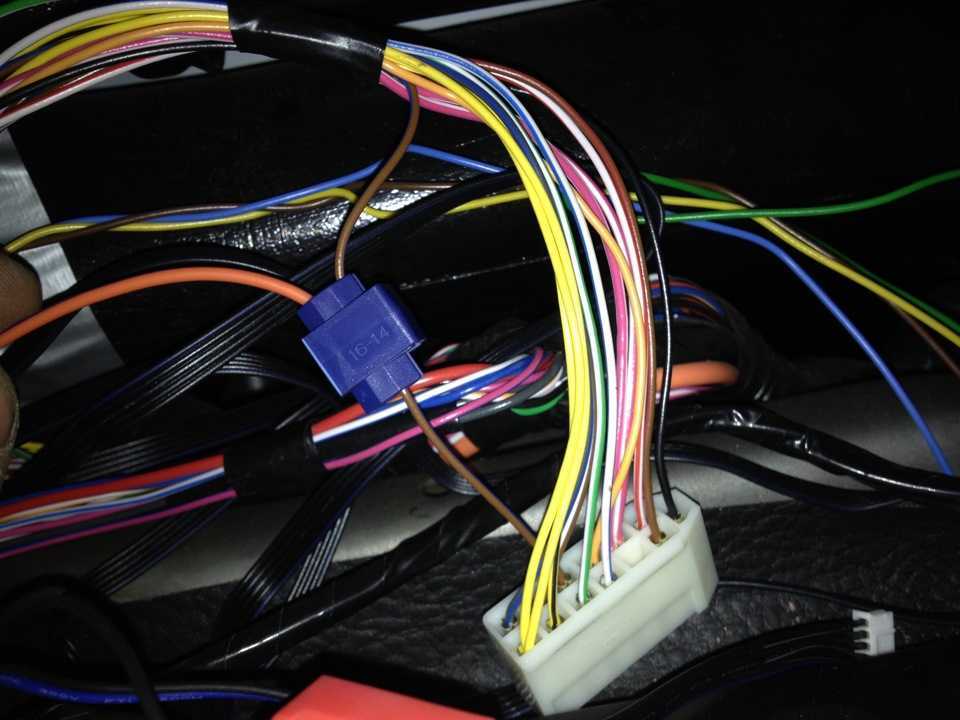

8-подключаем поворотники ( фото 8.1-8.3) на красной фишке щика приборов не разрывая к стнему подвязываем зелено желтый а к синиму с красной полосой зелено черный от Х3Фото 8.1)
на белой фишкестояночный тормоз ( фото8.2) к нему не разрезая от Х3 оранжево-фиолетовый,

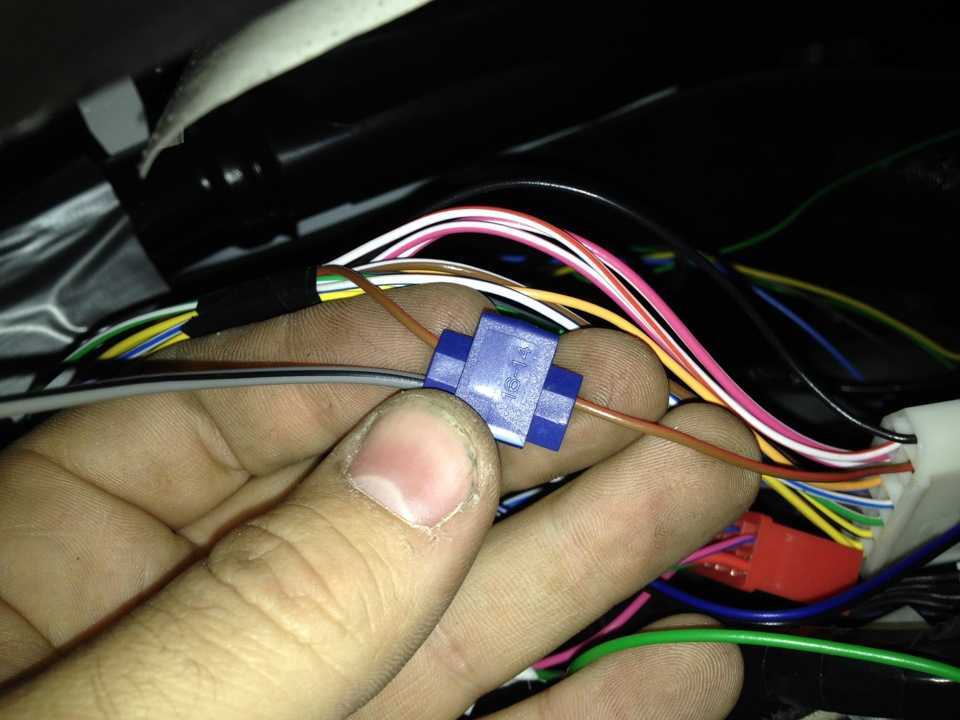

тахометр фото 8.3 коричневый с красной полосой не разрвая к нему от Х3 серый с черной полосой

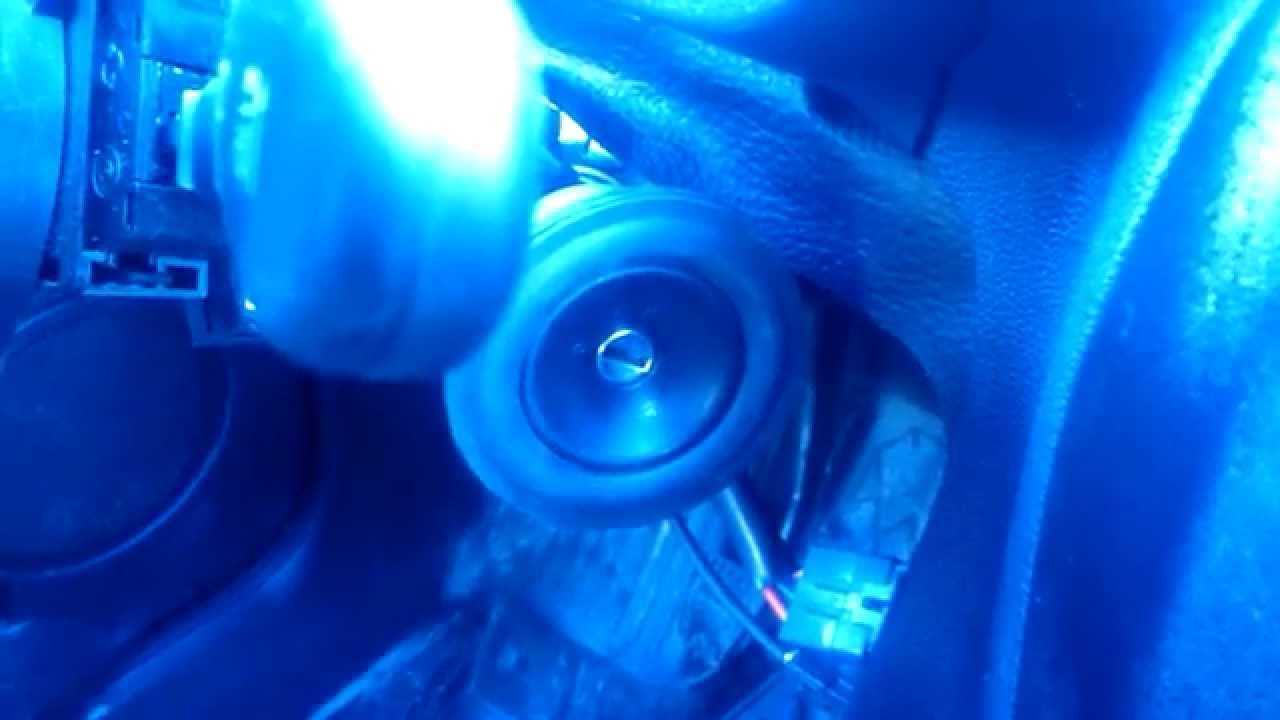

9- модуль обхода штатного имобилайзераВ разрыв белого провода фото 9 подвязываем разрыв черного провода который шел в комплекте с модулем обхода так же в модуль вставляем 2 ой ключ от зажигания

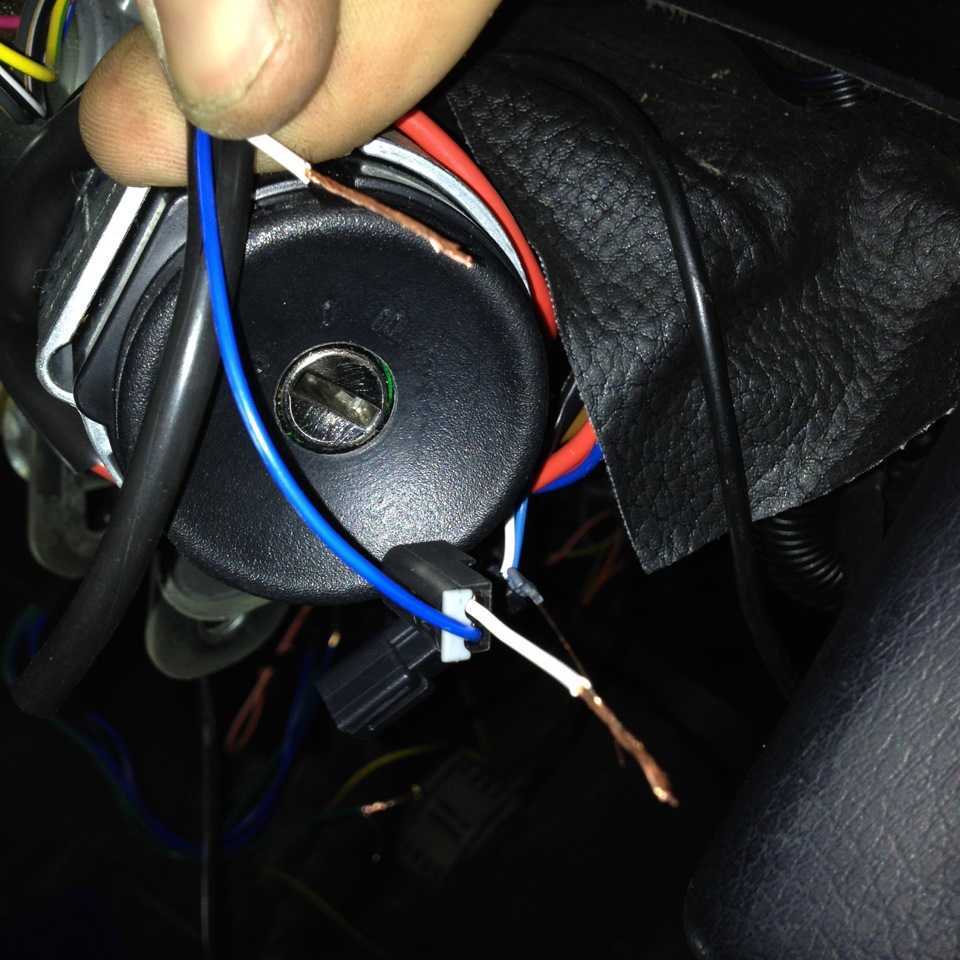

10- стартер зажигание и питаниеК проводам которые идут на замок зажигания подвязываем провода из колодки Х1К проводу зажигания( синий с красной полосой фото 10.1) подвязываем желтый от Х1К проводу стартера ( красный толстый и тонкий фото 10.2) подвязываем черно желтый толстый из Х1К проводу постоянного плюса ( коричневый фото 10.3) подвязываем красный толстый от Х1
11- настраиваем по инструкции длительность прокрутки стартера и контроль работы двигателя по схеме
12 проверяем работу системы и собираем все в обратной последовательности)
Если что то не понятно или нужно разъяснить пишите)) всем отвечу)
Принцип работы и схема центрального замка
ЦЗ устанавливают на ВАЗ 2123 с 2004 года. С тех пор схема центрального замка Шеви Нива принципиально не изменилась и устанавливается на автомобили, начиная с комплектации «Норма». Для управления дистанционным открыванием дверей используется ПДУ (пульт дистанционного управления с выкидным ключом). Он совмещает в себе функции иммобилайзера, ключа зажигания, дверного ключа. Сигнал с ПДУ принимает блок управления электропакетом (1118-6512010), который отвечает за открытие дверей.
Нажатие кнопки на пульте приводит к открытию или закрытию всех дверей автомобиля, включая дверь багажника. Таким же образом срабатывает ЦЗ при повороте ключа в водительской двери на пол-оборота вправо или влево.
За работу электрической сети отвечает стандартное реле типа 90.3747, предохранитель на 20 А, концевые выключатели в каждой двери, моторедукторы на механизмах замка.
Особенностью ЦЗ Нивы Шевроле является возможность ручного открытия и закрытия дверей, даже при снятом аккумуляторе.
Нива Шевроле установка сигнализации точки подключения
Карта настроек современной сигнализации Нужно правильно запрограммировать и используемый сигнальный выход он должен активироваться в момент отпирания. Продолжительность импульса на нём нужно выставить в пределах 0,8.
Там есть белый-голубой провод водителского концевика 14 контакт и белый-черный концевиков остальных дверей 33 контакт. И еще, форум у нас технический, а не политический.
Жгуты от сигнализации следует прокладывать там, где идут штатные автомобильные жгуты. Кроме обычной, здесь можно использовать и светодиодную контрольку. Неграмотное подключение Сигнализации на Форд фокус1 Это диод, очень важный электронный компонент, он пропускает ток только в одном направлении. Диоды применяются не только в генераторах см. Нормально-замкнутое реле- это замкнуты переключающий контакт 30 и контакт 87А. Нормально-разомкнутое реле — самостоятельная установка сигнализации на нива шевроле разомкнутые контакты 30 и Как правило, на одном конце обмотки реле самостоятельная установка сигнализации на нива шевроле присутствует какой-то потенциал, предположим: А вот для включения реле на другой конец нужно подать минус.
Chevrolet Niva81 л. Реле может управляться хоть по плюсу, хоть по минусу.
самостоятельная установка сигнализации на нива шевроле Длительность включения составляет 30 секунд, что дает возможность автовладельцу своевременного обнаружения сигналов. Указания по установке оборудования включают в себя информацию об особенностях отключения устройства. Транспортное средство может находиться в режиме охраны даже при запущенном моторе. С помощью данного оборудования можно измерить температуру в салоне авто.
Daewoo Lanos установка сигнализации Если при работе системы возникают тревожные оповещения, то она об этом информирует пользователя. Также с помощью интерфейса производится повышение эргономичности эксплуатации оборудования tomahawk. Благодаря наличию специальной системы обеспечивается значительное снижение потребления электрической энергии устройством. Выбор на данную сигнализацию самостоятельная установка сигнализации на нива шевроле потому, что в машине уже была установлена сигнализация данного производителя и семейства, но предыдущего поколения.
Основные неисправности и проблемы, с которыми можно столкнуться при подключении своими руками
Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.
В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:
- короткое замыкание в цепи и выход предохранителя из строя;
- перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
- неисправность реле ЦЗ;
- ошибка в блоке управления центральным замком;
- поломка электродвигателя замка.
Скидка% на запчасти и аксессуары для иномарок в магазинах «Академия Плюс».
Кнопка включения располагается в салоне Шнивы имеет вид фары с направленными вниз стрелочками. Реле противотуманок шевроле нива новые предохранители и реле в порядке, обратном снятию. Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборотпроверьте кнопку на двери.
Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.
ЗАМЕНА АКТИВАТОРА ДВЕРИ НА Chevrolet NIVA
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 7,5 А — ближний свет в левой фаре.
F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. F4 10 А — резервный предохранитель. F5 30 А — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборот , проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери.
Перейти к контенту
Автор Александр
Проблему выбора схемы установки можно решить с помощью оригинальных схем автомобильной сигнализации.
Из-за некачественного монтажа через некоторое время скрученные или плохо заизолированные провода начнут окисляться, что приведет к разрыву электрической цепи. Выйдет из строя не только охранная, но и электропроводная система машины. В случае неправильной постановки сигнализации это приведет к частым ложным срабатываниям, из-за которых будет сбита работа сирены.
Установка сигнализации начинается с подключения проводов питания электрических блоков. Массу (минус питания) следует подключать под штатные болты крепления заземляющих проводов автомобиля. Они обычно расположены в нижних углах передней части салона либо в районе блока предохранителей салона. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.
При подключении к питания следует использовать многожильный медный провод сечением не менее 6 кв.мм в полихлорвиниловой изоляции. Все электрические соединения проводов следует выполнять методом «скрутка пайка» с последующей изоляцией места соединения термоусадкой.
Если замок не работает совсем или частично…
Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.
В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.
Предохранители целы, но не работает:
- отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
- вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.
Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ. Затем проверяют качество контактов и целостность проводов соответствующих цепей. В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).
Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора. Их проверку и ремонт производят в самом конце диагностики. Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.
Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот). Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).
