Обогрев зеркал и заднего стекла

Неисправности

Несмотря на конструктивную простоту схемы обогрева заднего стекла, ломается она достаточно часто. Самой распространенной неисправностью системы считается перегорание предохранителя.

Но есть еще ряд поломок, которые могут произойти с устройством:

• Повреждение токопроводящих нитей;
• Окисление контактов;
• Обрыв проводки питания;
• Перегорание реле.

Одни из указанных неисправностей приводят к полному отказу работы системы, другие – к снижению ее эффективности или неравномерному прогреву поверхности (на ней остаются не оттаявшие участки).

Элементы цепи

Перегорание предохранителя часто встречающаяся поломка потому, что система при работе потребляет большое количество энергии. Работа обогрева стекла под большой нагрузкой и приводит к тому, что защитный элемент выходит из строя.

Также из строя нередко выходит реле, через которое происходит питание нитей.

Токопроводящие нити

Вторая распространенная проблема – повреждение нитей. Толщина токопроводящей дорожки незначительна и ее очень легко оборвать. Чаще всего нити повреждают сами водители.

Наледь образуется со стороны салона и многие, стараясь побыстрее от нее избавиться, не дожидаясь, когда это сделает обогреватель, удаляют ее ручным способом – с помощью скребков. Но даже самый мягкий скребок легко может повредить токопроводящие дорожки.

При этом система в целом остается работающей, но оборванная нить разогреваться не будет, и на стекле появятся не отогретые участки, снижающие обзорность.

Одна оборванная нить особо не повлияет на обзор, а вот несколько поврежденных дорожек могут серьезно затруднить водителю оценивать происходящие позади машины.

У автовладельца есть возможность восстановить поврежденные нити, но эта процедура осложняется тем, что не всегда удается визуально обнаружить место обрыва, а это необходимо для выполнения ремонтных работ.

Но в этом помогают электрические измерительные приборы – вольтметры, омметры или же мультиметры.

К примеру, при наличии вольтметра технология диагностики такова:

• «минусовой» щуп прибора подсоединяем к «массе», а «плюсовой» обматываем фольгой (чтобы в процессе проверки острым концом щупа дополнительно не нанести нитям повреждения);
• Запускаем двигатель и включаем обогреватель стекла;
• «плюсовым» щупом проводим по нити, которая не греется и смотрим на показания прибора.

Стандартным в нитях является напряжение в 5 В, именно такое значение должен показать вольтметр при касании «плюсового» щупа к дорожке. В месте же обрыва обязательно произойдет скачок напряжения, после чего останется только пометить участок с повреждением.

Примерно по такой же технологии осуществляется и проверка нитей с помощью омметра, с той лишь разницей, что, обрыв определяется по скачку сопротивления.

Иные проблемы

Остальные неисправности обогрева заднего стекла – обрывы проводки, окисления проводов и поломка реле определяются и устраняются теми же способами, что и иных электроприборов – прозвонкой проводов, заменой деталей на заведомо исправные элементы, зачисткой контактов и пр.

Почему не работает обогрев зеркал на Шевроле Нива

Плохо видно, не правда ли?

Ориентированы повышать безопасность участников движения. Следует незамедлительно заменить , если не поддаётся ремонту. Работают вкупе с обогревом заднего стекла и отключаются через небольшой промежуток автоматически после выключения двигателя.

Оплавление контактов в монтажном блоке. Особенность конструкции, где на одном предохранителе висит и обогрев заднего стекла и обогрев боковых зеркал.

При поломке консоли разбирается последовательным извлечением нагревательной пластины (элемента) из штатного места. Пластиковый корпус разогревается феном и отгибается, чтобы вытащить зеркало из обоймы. В корпусе находится элемент, приклеенный к зеркалу. При сборке следует придерживаться обратной последовательности.

При отсутствии в комплектации штатного обогрева, таковой приобретается и монтаж, желательно, доверяется сервисной организации.

Интернациональный Нива Клуб / International NIVA Club

Форумы Темы без ответов Активные темы

Фотогалерея

НИВА-ШОП

Файлы

Видео

• Список форумовАвто – ТехникаТехнический раздел Лада 4х4 НиваЭлектрооборудование
• Поиск

Ссылки

• Темы без ответов
• Активные темы
• Поиск

Зеркала с эл подогревом

Сообщение КРОКОНИВЕЦ » 16 янв 2011, 20:09

Сообщение Мямс » 16 янв 2011, 20:42

Сообщение ALK » 25 янв 2011, 01:26

Кто знает что творится за забором зоопарка?

Сообщение КРОКОНИВЕЦ » 26 янв 2011, 20:00

Сообщение Bladerunner » 27 янв 2011, 00:15

Сообщение Ghost_killer » 27 янв 2011, 00:17

Сообщение вовчик » 27 янв 2011, 15:47

Сообщение Bladerunner » 27 янв 2011, 15:51

Сообщение ALK » 10 фев 2011, 16:40

куда чаще пользуюсь обогревом зеркал.. щас вся срань, что на зеркала осела за день стоянки примерзает в усмерть. 5 минуты хватитает для таяния льда и высыхания. берем салфетку и вытираем. зеркала чистые

снег-осадки — заднее стекло пофиг, в зеркала все видно

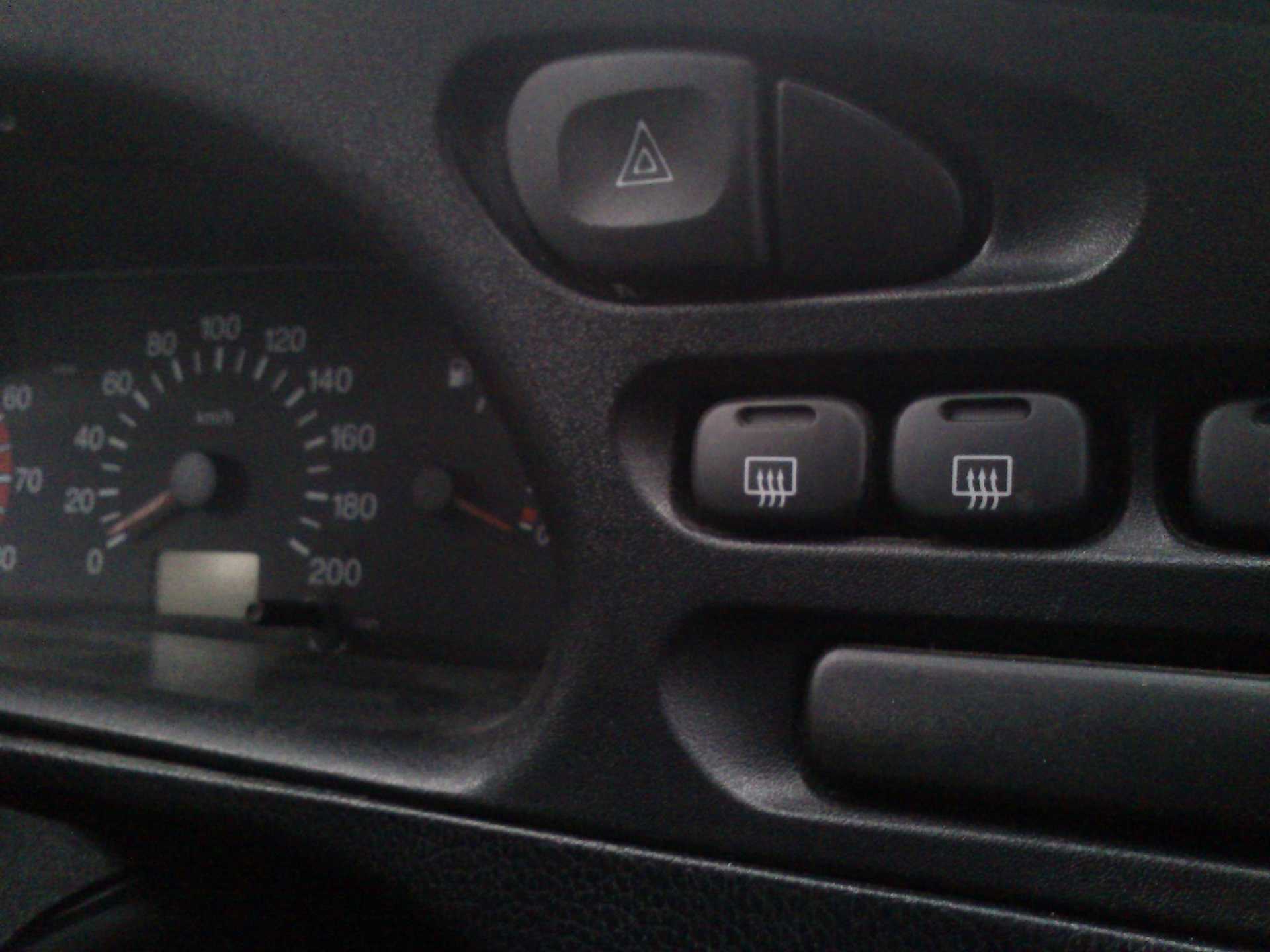

кнопаська самосбор — из двух. точнее купи еще одну от вентилятора отопителя(2 положения) и переставь клавиши (поддевается отверткой). для самых ярых нивоводов — впихнуть улитку от 8-ки и кнопаська освободилась

управление — 2 реле (4-хконтакт+5-тиконтакт)

Кто знает что творится за забором зоопарка?

Сообщение Лёлик » 02 мар 2011, 12:33

Сообщение ALK » 02 мар 2011, 15:39

Кто знает что творится за забором зоопарка?

Сообщение Жора » 03 мар 2011, 23:58

Сообщение Жора » 04 мар 2011, 00:29

Сообщение ALK » 04 мар 2011, 08:47

робит, довольно. в первом положении (вкл олл) врубается лампа на КП, во втором не робит. работает с включенным зажиганием, поэтому посадить аккум, не отжав кнопку, трудно

Кто знает что творится за забором зоопарка?

После покупки машины, первое что я купил — это сигналка и новые зеркала (Аля лопухи). И как оказалось лопухи эти были с подогревом. Недавно таки решил довести этот подогрев до рабочего состояния и долго не мучился:

Провода массы прицепил к болтам находящимся на дверях, а оставшиеся провода соответственно протянул дальше в салон и закинул к блоку реле на провод включателя обогрева стекла.

Проблем пока не замечал никаких, по началу казалось что стекло отогревается дольше чем раньше, но потом паранойя вроде бы прошла

Сообщение Stranger21 » 20 апр 2012, 11:37

все клева — только одно НО . на дверях — Нет массы ))) что вам стоило протуть и второй провод , все равно веть тянули ? очень удобно наприме использовать провод 0.5х2 в двойной изоляции что применяется в домашней эл проводке . много жильный .

масса на дверях — через петли — петли , ржавые , трущиеяся детали .

кароче не Гуд идея масу с двери брать — ИМХО .

Сообщение Злопыхатель » 20 апр 2012, 11:46

как оказалось массу мне дал болт, который как то связан с механизмом стеклоподъёмников (точнее сказать не могу, а чтобы сфотать нужно обшивку снимать с дверей), проверял ещё проще:

Провёл все провода куда следует, а потом проводом массы контачил обо все болты и гайки которые находил, всё это длилось не долго, т.к. искру увидел практически сразу. И собственно всё работает =) заляпал его изолентой, а сверху обшивку надел и всё.

Не хотел вести никуда дальше из-за того что проводок от зеркала идёт короткий, а налеплять кучу проводов и удлиннять как то не очень хорошо. А тут как раз до болта его хватило с запасом.

Я про релюху, интереса ради, спросил в одном сервисе, в котором сигналку ставил, они поддержали мою идею и сказали что именно так и сделали бы.

Стадии замены лобового стекла для Chevrolet Niva

Технологически замена лобового стекла Chevrolet Niva состоит из нескольких стадий:

После снятия старого автостекла рамка очищается от остатков использованного клеевого состава, затем обезжиривается. На следующей стадии наносится праймер, повышающий адгезию клея и кузовных деталей. Затем устанавливается новое стекло и хорошо фиксируется. Уже через час после окончания работы Chevrolet можно пользоваться, обязательно соблюдая скоростной режим.

Остались вопросы? Закажите обратный звонок!

Выберите более удобный техцентр

г. Москва, МКАД-39 км, вл. 7 Ежедневно 900–2230 +7 г. Москва, Вагоноремонтная ул, 27 Ежедневно 900–2230 +7

г. Москва, ул. Сталеваров, вл. 3Л Ежедневно 900–2230 +7

г. Москва, ул. Академика Опарина, 5 Ежедневно 900–2130 +7

После замены — отполируйте фары или затонируйте автомобиль, получите комплект дворников в подарок!

Мы предлагаем автомобильные автостекла с небольшим дефектом со скидкой 50%!

Скидка 10 % на все услуги, для автопредприятий и таксопарков

Назначение и конструкция

О назначении обогревателя заднего стекла можно судить уже по самому названию системы – путем нагрева он борется с конденсатом, оседающим на поверхность, причиной появления которого является разница температур в салоне и на улице.

В осенне-весенний период этот конденсат становиться причиной «запотевания» (образуется водная пленка, сильно ограничивающая обзорность), а зимой он превращается в наледь и иней, через которые вообще невозможно рассмотреть, что происходит сзади.

Что касается боковых зеркал, то они располагаются снаружи и «запотевать» или замерзать вроде не должны, поскольку перепад температур, как таковой – отсутствует. Зато есть иные причины, по которым на поверхности зеркала образуется водная пленка и иней, снижающие обзорность.

Конструкция любого обогревателя очень проста, и на всех авто они строятся по одному принципу. Если рассматривать только заднее стекло, то система его подогрева включает:

• Токопроводящие нити и шины, наносимые на прозрачную поверхность (с внутренней стороны);
• Провода питания подогревателя (запитка осуществляется от бортовой сети);
• Защитные элементы (реле, предохранитель);

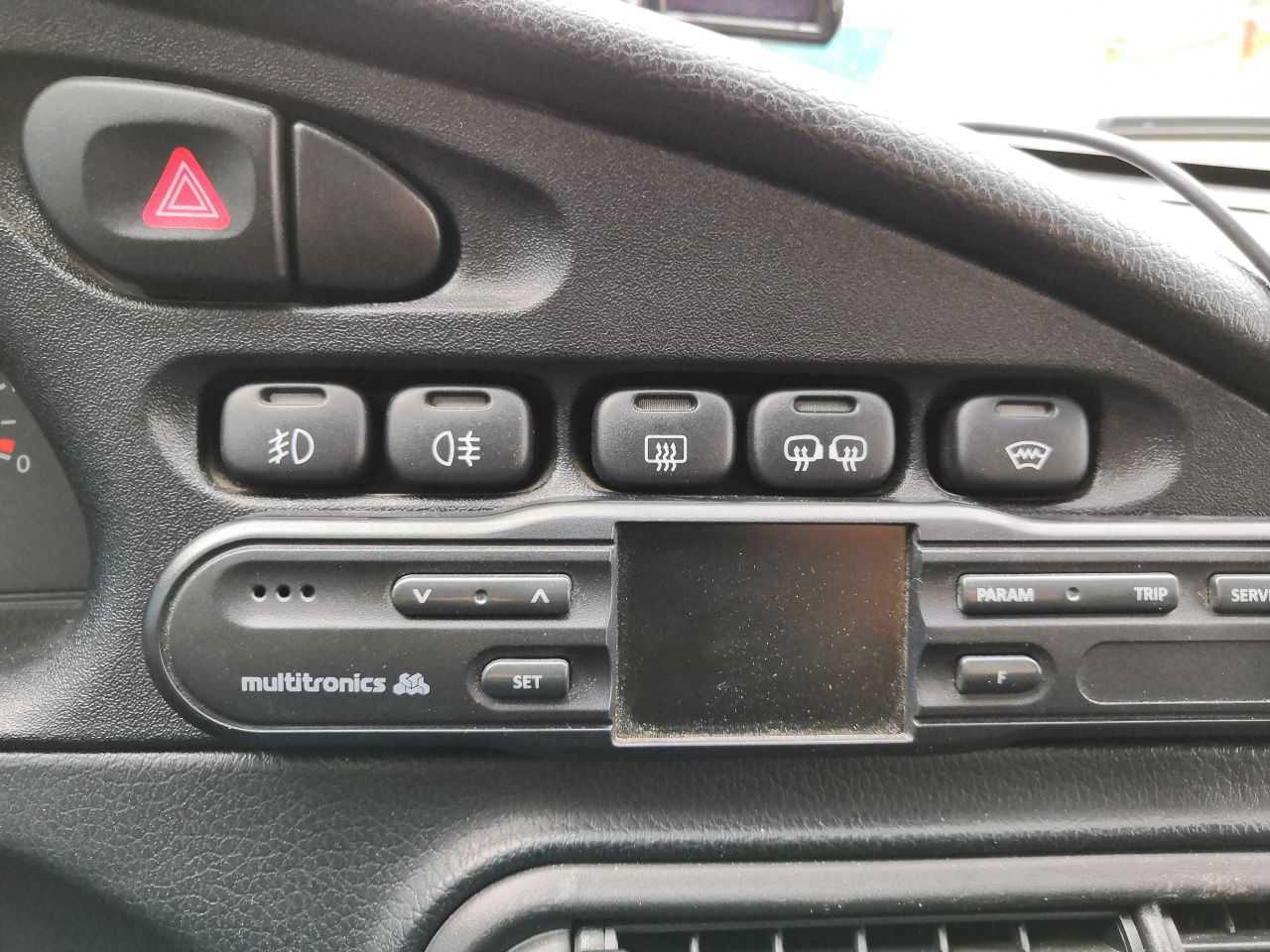

• Органы управления (клавиша включения с сигнальным диодом, устанавливаемая на передней панели).

Основным рабочим элементом в этой цепи являются нити, проходящие по поверхности. Они обладают достаточно большим сопротивлением, что обеспечивает их нагрев при прохождении по ним электрического тока.

Нити соединяются с шинами, уложенными по краям стекла, вместе с ними они образуют решетку, соответствующую по размерам нагреваемой площади. Одна из шин подключается к цепи питания, а вторая – соединяется с «массой».

Не работает отдельная дорожка — как решить проблему?

Чтобы выявить такую проблему, необходимо взять стакан воды и вылить на несколько дорожек в момент, когда обогрев включен. Там где дорожка работает, вода сразу исчезает, а там где нет, остается. Кроме того, это видно и в пасмурную погоду по запотеванию стекла.

Конечно, если дорожка повреждена, это не повод менять все стекло целиком. Проблему можно решить вообще в пределах 100 рублей. Для этого нужно просто купить токопроводящую пасту.

• Аккуратно острым предметом зачищаем краску по оба конца дорожки на длину 20 миллиметров.
• Затем наклеиваем малярный скотч и делаем прорезь под будущую дорожку.
• Обезжириваем место ремонта и наносим пасту полоской внахлест соседним дорожкам. Даем ей высохнуть и аккуратно по тому же шаблону подкрашиваем оранжевой или черной краской в цвет обогрева.

Вот и весь ремонт обогрева стекла.

Замена отопителя на Нива Шевроле

Устройство системы обогрева на Шеви Нива

Система обогрева и вентиляции салона кузова Нива Шевроле:

1 – воздуховодный канал вентиляции,

2 – воздуховодный канал обогревания ветрового стекла,

3 – переходный корпус,

4 – переходный воздуховодный канал,

5 – корпус фильтра воздухозаборника,

6 – вентилятор системы обогрева,

7 – центральное сопло вентиляции салона,

8 – отделка панели рычагов управления,

9 – передний воздуховодный канал обогревания салона,

10 – задний воздуховодный канал обогревания салона,

11 – воздуховодный канал обогревания ног,

12 – отопитель в сборе,

13 – боковое сопло.

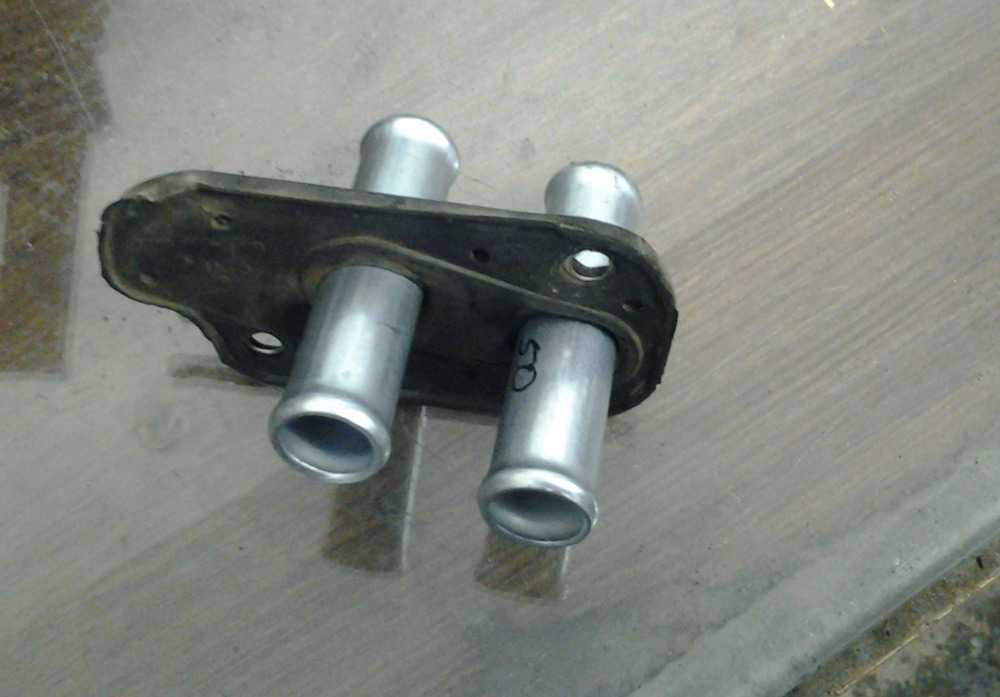

Замена отопителя собственными руками

Итак, у вас потёк отопительный прибор печки, чтобы убедиться в этом и не заниматься «мартышкиным трудом» трогаем со стороны переднего пассажира отрезки трубы отопительного прибора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то наверное потёк отопительный прибор.

Едем в супермаркет, приобретаем отопительный прибор. Я купил простой металлический за 500 рублей и на всякий пожарный случай хомутов. Также вам потребуется 10 литров антифриза. Также запаситесь коробочками под самосверлящие шурупы, ведь их будет по настоящему много!

Сливаем антифриз. Чтобы вышло побольше подуйте в бак расширительный.

Сразу скажу что необходимо снимать торпедо, если не желаете попасть на заправку кондея, хотя если судить по предположениям и в том варианте нужно будет снимать торпедо.

В первую очередь снимаем бардачок, снимается легко, проблем не должно появиться.

Откручиваем центральную консоль одновременно с магнитолой. Здесь тоже абсолютно ничего сложного.

Дальше откручиваем декоративную панель центральной консоли, которая с боку. Ослабляем отделку туннеля КПП. Для этого вполне достаточно открутить по одному (как бы) крайнему шурупу. Со стороны водителя ближе к педалям, со стоны пассажира подобно.

Дальше начнем демонтировать декоративную отделку торпедо, заодно скидывая панель приборов и подрулевой кожух с тумблерами.Вытаскиваем воздуховодный канал, который находится за приборной панелью. Здесь помучаться вам нужно будет с тросиками. Почему нельзя снять торпедо полностью? — спросите вы. Вот этот болт вам не даст.

Нива шевроле замена регулятора печки и подсветки за 5 мин

Вот этот болт. И как вообще конструктора умудрились сделать так чтобы он закручивался со стороны атомайзера? Итак мы имеем такую вот штуку. Каркас торпедо одновременно с рулевой колонкой.

Откручиваем карданчик рулевой колонки. И начнем откручивать каркас торпедо, заранее скинув всю проводку с неё. Аккуратненько вытаскиваем это все из автомобиля и вуаля. Вы практически добрались до отопительного прибора.

Дальше откручиваем корпус отопительного прибора от атомайзера и туннеля КПП. Здесь вам встретится саморез, каторый находится между кожухом атомайзера и кожухом отопительного прибора. Это возможно засада! Откручивается с бубном и матами. При собирании можно не закручивать, т.к. завинтить его ещё труднее, а держать он ничего почти не держит. Вытаскиваем центральный воздуховодный канал и воздуховодный канал, который проводит воздух в ноги водителя. Как бы все. Выкручиваем 2 самореза на радиаторе. Вытаскиваем, ставим новый. И начнем собирать в обратном порядке.

Если при собирании у вас осталось пара лишних шурупов, значит вы все собрали правильно!

Благодарю за внимание! Если ни с того ни с сего появятся вопросы или я что-то может забыл добавить, обращайтесь, с удовольствием подскажу. Самое основное не нужно боятся рабочего объёма и берегите себя!

Способы восстановлены токопроводящих полос

Из всех неисправностей самой неприятной является обрыв токопроводящих нитей. В этом случае вроде и система остается рабочей, но функционирует она неполноценно.

Сложность доставляет тот факт, что полосы, закрепленные на заденем стекле, замене не подлежат, и установить новые не получиться, но вполне можно их восстановить. Ремонт токопроводящих нитей – операция несложная и под силу любому автолюбителю.

Для восстановления полос используется ряд методов.

Токопроводящие пасты, лаки, краски

В магазинах автоаксессуаров можно приобрести ремкомплекты для восстановления токопроводящих полос обогрева стекол, основной составляющей которых и являются указанные лаки и пасты.

Суть ремонта с их помощью очень проста: по бокам поврежденной полосы наклеивается скотч (так, чтобы незакрытой осталась только нить), место обрыва зачищается и обезжиривается.

После этого остается только нанести пасту или лак, дать время на высыхание (обычно – 24 часа), удалить скотч и проверить работоспособность отопителя.

Металлический порошок, лак, клей

Использование стального металлического порошка и связующего вещества – лака или клея. Этот метод хорош тем, что все компоненты найдутся под рукой и покупать ничего не нужно.

Технология ремонта такова: с наружной стороны стекла в месте разрыва закрепляем магнит, а место разрыва по бокам оклеиваем скотчем.

Напильником из любой металлической детали натираем порошок, который прикладываем к месту разрыва (магнит будет его удерживать), далее промазываем его лаком или клеем, после высыхания удаляем скотч.

Суть метода сводится к тому, что металлический порошок, удерживаемый магнитом, соединит между собой полосы системы обогрева, устранив разрыв, а лаком или клеем просто фиксируем полученный мостик.

Применение стружки из цветных металлов

Применение стружки из цветных металлов (медь, латунь) и связующего веществ. Этот метод отличается высокой скоростью ремонта и простотой выполнения.

Технология проведения такая: место разрыва оклеиваем скотчем. Компоненты – стружку и клей (лак) смешиваем в равномерной пропорции. Перед нанесением необходимо включить подогрев.

А далее кисточкой просто наносим смесь, при этом ток, проходящий по полосе, обеспечит быстрое высыхание нанесенного слоя.

Все указанные способы позволяют одинаково хорошо восстановить работоспособность обогрева заднего стекла.

Процесс замены крана

Те автовладельцы, у которых изумительно развито инженерное чутьё, которых природа наделила конструкторскими способностями, сразу замечают, что слабым звеном в системе отопления Нивы Шевроле является вентилятор. Их также особо не устраивает конструкция воздуховодов. Именно по этой причине изначально рекомендуется провести модернизацию этих двух составляющих. Те, кто уже прошёл этот путь, утверждают, что останавливаться на достигнутом результате совершенно неразумно, поскольку, помимо этого, даже кран печки неспособен максимально качественно выполнять свою работу. Причиной этому является его малое внутреннее сечение. По такому неширокому пространству охлаждающая жидкость не может двигаться быстро, соответственно, невозможно рассчитывать на быстрый обогрев салона. Ещё хуже, когда отопление становится неэффективным по причине выхода со строя этого крана. В этом случае возникает необходимость провести определённые ремонтные работы, в процессе проведения которых у многих возникает вопрос, чем можно заменить кран отопителя на Ниве 21214. Мы поможем вам разобраться и в этом вопросе.

Алгоритм проведения замены

Итак, если у вас возникла критическая ситуация, при которой кран печки нуждается в замене, вам, безусловно, первоначально понадобится определиться с тем, какой кран вам в этом случае больше подойдёт. Опытные мастера рекомендуют отдать предпочтение кранам с иномарок. Они выигрывают за счёт более продолжительного эксплуатационного срока, а также высокой эффективности работы.

Кстати, если вы желаете минимизировать свои финансовые расходы, а также не подвергать себя трудоёмким действиям в дальнейшем, лучше всего обратить внимание на краны с бюджетных моделей Volkswagen или Opel. Итак, после того, как вы не только определились, но и уже приобрели желаемый вариант замены, можно приступать к непосредственным действиям

Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму. По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий.

Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке. После снятия саморезов слегка подковырните уплотнитель и снимите его полностью. Следующие действия вам будет удобнее провести с салона авто, они заключаются в том, что вам нужно ослабить прижимной винт крана, воспользовавшись рожковым ключом.

Далее, снимите тросик с рычага крана. Остаётся открутить фиксирующие элементы, удерживающие радиатор. В качестве них могут выступать и винты, и гайки. Вот теперь у вас получится извлечь кран, остаётся снять патрубок, освободив его от фиксирующих гаек.

Теперь предстоит работа по установке нового крана. Все действия выполняются точно так же, только в обратной последовательности. Рекомендуем вам при креплении радиатора воспользоваться небольшой хитростью. Просто закрученные гайки практически мгновенно выпадают. Чтобы избежать этого, возьмите пластилин, на него насадите гайки и закрутите их. При сборке будьте внимательны с тросиком. Нельзя уменьшать его длину, в противном случае будет сложно выполнять некоторые действия с печкой, в частности регулировать температурный или скоростной режим подачи потока тёплого воздуха.

Итак, не бойтесь самостоятельно выполнять некоторые действия, позволяющие улучшить работу отдельных устройств вашего транспортного средства. Если вы будете неукоснительно следовать нашим рекомендациям, вы сможете порадоваться достигнутым результатам.

Стадии замены лобового стекла для Chevrolet Niva

Технологически замена лобового стекла Chevrolet Niva состоит из нескольких стадий:

• демонтаж,
• обработки места установки,
• вклейки нового стекла.

После снятия старого автостекла рамка очищается от остатков использованного клеевого состава, затем обезжиривается. На следующей стадии наносится праймер, повышающий адгезию клея и кузовных деталей. Затем устанавливается новое стекло и хорошо фиксируется. Уже через час после окончания работы Chevrolet можно пользоваться, обязательно соблюдая скоростной режим.

Остались вопросы? Закажите обратный звонок!

Обратный звонок

Выберите более удобный техцентр

г. Москва, МКАД-39 км, вл. 7 Ежедневно 900–2230 +7 г. Москва, Вагоноремонтная ул, 27 Ежедневно 900–2230 +7

г. Москва, ул. Сталеваров, вл. 3Л Ежедневно 900–2230 +7

г. Москва, ул. Академика Опарина, 5 Ежедневно 900–2130 +7

С нас подарки

После замены — отполируйте фары или затонируйте автомобиль, получите комплект дворников в подарок!

Скидки на стекла

Мы предлагаем автомобильные автостекла с небольшим дефектом со скидкой 50%!

Скидки таксопаркам

Скидка 10 % на все услуги, для автопредприятий и таксопарков

Реле обогрева заднего стекла

В автомобиле Нива Шевроле со временем могут возникнуть проблемы с реле обогрева заднего стекла, а так же неполадки с обогревом боковых зеркал. Сам обогрев стекла, представляет собой электропроводные нити,  которые располагаются параллельно на заднем стекле.  Как правило, данные механизмы перестают работать по причине выхода из строя предохранителя.  И чтобы исправить данную проблему нужно произвести замену реле, но для этого нужно знать, где оно находится и как работает.

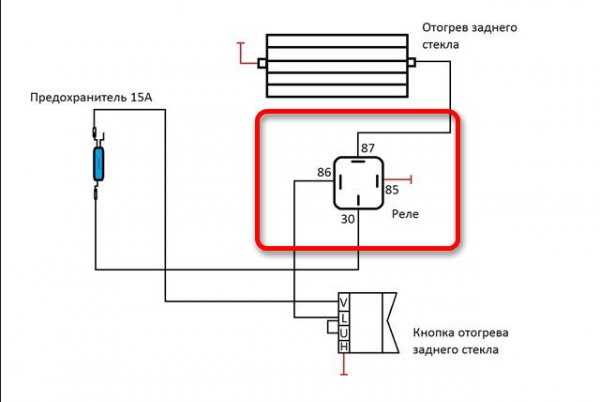

Схема системы

Как видно из схемы, при помощи реле К7 тип которого 904.3747-10 происходит включение нагревательного элемента стекла,  который расположен в монтажном блоке.  Система устроена таким образом, что она не работает при выключенном зажигании, это сделано специально, чтобы предотвратить разряд аккумулятора, нагревательным элементом.  Поэтому питание  подается через дополнительное реле К6 которая срабатывает и подает напряжение к элементу К7 только тогда когда включается зажигание. После того как питание поступило, оно подается к нагревательному элементу через специальный предохранитель F8 который подсоединяется к источникам питания напрямую.  Поэтому первым делом при  данной неисправности следует проверить  предохранитель F8, реле K7-K8 и провода которые соединяют все элементы между собой.  Неисправность  можно выявить при помощи тестера, или заменой реле на новую деталь.

Признаки поломки

Понять, что есть проблемы с  обогревом, можно  по следующим признакам:

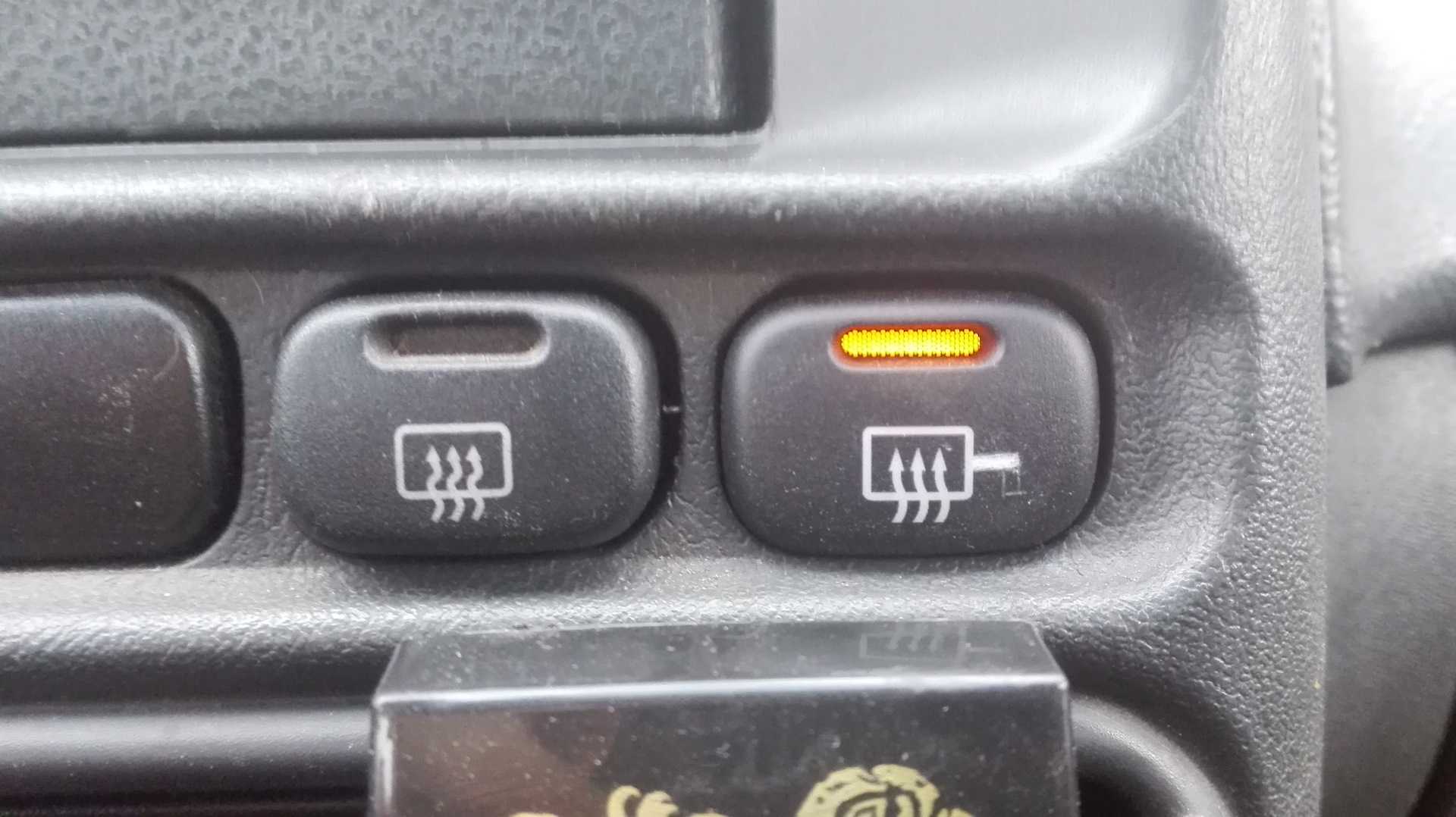

1. Начинает потеть стекло, когда не работает сигнальная лампа. Первое что нужно сделать, это проверить  какое напряжение и исправность предохранителей
2.  Обогрев стекла не происходит, при работающей контрольной лампе.  Причина может быть в отсутствие напряжения
3. В некоторых местах появляется конденсат,  это может быть связанно с обрывом нити. Восстановить можно за счет ремонта, специальными лаками
4. Не происходит оттаивания, даже несмотря на то, что система исправна. Это может произойти, если стекло сильно обледенело, и не хватает напряжения, нужно произвести самостоятельную очистку льда.

Причин поломки может быть множество, начиная от выключателя и кончая самой проводкой, которую можно починить, только разобрав всю приборную панель.

Если причина в обрыве нити, можно попытаться восстановить ее. Существует много различных способов решения данной проблемы,  которые  выглядят следующим образом:

1.  Для устранения обрыва, до одного миллиметра, нужно приготовить специальный   клеевой состав, например (Контактол, Элеконт), шприц, средство для очистки стекла.  Специальный клей наносится на участок, где имеется обрыв, и с двух сторон плотно накладываем изоляционную ленту.
2. Можно воспользоваться мягкой пайкой или прибегнуть  к варианту  гальванического наложения материала. Но данная процедура является трудоемкой и в гаражных условиях трудновыполнимая.
3. Если ширина разрыва превышает два миллиметра, нужно использовать луженную медную жилку, у которой сечение будет 0.2 миллиметра. Производить пайку лучше припоем ПОС-61, при этом, не производить лужение нити.

Решение проблемы с боковыми зеркалами

Если появились проблемы с обогревом  боковых зеркал, то в первую очередь стоит проверить все предохранители и реле. Их работа происходит вместе с обогревом заднего стекла, и выключаются через определённое время после включения.  Если предохранители целые, то нужно разобрать консоль, и извлечь нагревательный элемент, и проверить его исправность.  Если данной опции на Ниве Шевроле нет, ее можно установить у дилера.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Опасность!

Давайте поясним: проволока высокого сопротивления нанесена главным образом с помощью краски на стекло. Ее очень легко поцарапать или содрать, и она не будет работать, если царапина нарушит целостность провода. Это значит, что любой тяжелый предмет (коробка, мебель), который кто-нибудь клал в автомобиль, мог поцарапать проволоку. Даже кредитная карточка может ее содрать. Не набивайте вещами багажник и не позволяйте грузу сдвигаться назад в вашем мини-вэне, так чтобы он касался стекла. Если на стекле есть решетка оттаивателя, единственная вещь, которая должна касаться стекла, – мягкая ткань, смоченная средством для очистки стекол. Если вам необходимо почистить заднее стекло, трите аккуратно и по направлению решетки, а не поперек ее.

Вам не нужно заменять стекло, чтобы произвести ремонт. Сложная кривая заднего стекла стоит несколько тысяч рублей, а большое стекло с подсветкой на хэтчбэке, скажем, «Шевроле Камаро», может легко добавить еще несколько тысяч. Добавьте цену за установку в сервисе – ваша страховка точно не покроет все расходы.
