Диагностика системы надувных подушек безопасности lada priora

Принципы и условия срабатывания пневмоподушек

Система имеет отнюдь не сложное устройство и основана на ударе, как главном индикаторе ее срабатывания. Удар улавливают соответствующие датчики и сигнализируют об этом в блок управления. Однако основным условиям для начала действия является сила удара, превышающего установленный системой уровень. Если таковой имеет место, то блок управления активирует пиропатрон модуля пневмоподушки. Газогенератор мгновенно (в течение 40 мс) наполняет газом нейлоновую оболочку, что способствует ее выбросу в направлении водителя или пассажира, предотвращая получение ими травм. Система понимает под ударами, как индикаторами срабатывания пневмоподушек:

1. собственно удары в кузов автомобиля — прямые или косые, лобовые или боковые;
2. наезды на крупные препятствия (бордюры; крупные ямы, выбоины и пр.);
3. падение с высоты, опрокидывание, жесткое приземление автомобиля.

Лучшей демонстрацией функционирования пневмоподушек являются, безусловно, материалы видео.

Важно отметить! Система настроена на рациональный принцип работы: активация и срабатывание конкретных пневмоподушек обусловливается конкретной локализацией удара. Иными словами, из всех пневмоподушек срабатывает только необходимая

Так, при фронтальном ударе обязательно задействуются фронтальные подушки безопасности. При фронтально-боковом ударе велика вероятность того, что система активирует фронтальные, боковые и головные пневмоподушки. Соответственно при боком ударе – головные и боковые подушки безопасности.

Одним из индикаторов может выступать и резкое замедление движения транспортного средства (например, экстренное торможение). Однако этот фактор не является определяющим при срабатывании системы. Дело в том, что датчики, фиксирующие замедление, не посылают автоматической команды на газогенератор, а, как и в первом случае, лишь «извещают» устройство управления о нестандартной ситуации. Для блока в определении направления работы системы подобная информация является коррелирующей, то есть создающей условия для начала действия (а чаще всего – для предупреждения о возможной опасности).

Общие правила демонтажа подрулевого шлейфа

Перед демонтажем конструкции необходимо ознакомиться с последовательностью работ. Инструкции по демонтажу для распространенных марок авто можно найти в интернете. Если такие сведения в сети отсутствуют, следует руководствоваться следующими общими правилами:

1. Перед произведением работ необходимо установить рулевое колесо в среднее (нулевое) положение. Если в инструкции указано сместить руль в определенное положение (например, некоторые модели VW), следует выполнить смещение, одновременно нанеся метки на руль и защиту рулевой колонки.

2. Далее следует приступить к разборке кожуха колонки. Помимо саморезов она крепится на защелках, поэтому разбор необходимо производить в теплом помещении, чтобы их не заломать.

3. На внутренней стороне руля может быть предусмотрено специальное крепление подушки безопасности.

Демонтировать подушку безопасности следует с особой осторожностью. Лучше в этот момент воспользоваться помощью. Часто после откручивания крепления она сразу «отваливается», так как дополнительных элементов крепежа (направляющих, скоб и др.) не имеется

Если подушка оторвется от проводки, она придет в негодность. Напомню, что работу с подушкой необходимо производить при отключенной клемме АКБ

Часто после откручивания крепления она сразу «отваливается», так как дополнительных элементов крепежа (направляющих, скоб и др.) не имеется. Если подушка оторвется от проводки, она придет в негодность. Напомню, что работу с подушкой необходимо производить при отключенной клемме АКБ.

4. После освобождения конструкции руля приступают к откручиванию болта его крепления. Перед его откручиванием обязательно наносят риски на рулевой вал и рулевую втулку, чтобы не было проблем с дальнейшей корректной установкой руля.

5. Дальнейший этап – снятие «стрекозы» (блоков подрулевых переключателей света, стеклоочистителей, поворотников и др.) Перед этим необходимо отсоединить все разъемы к ним. В некоторых моделях авто шлейф можно снять, не демонтируя «стрекозу».

6. Обычно подрулевой шлейф крепится на скобах, иногда находится под пластмассовой защитой.

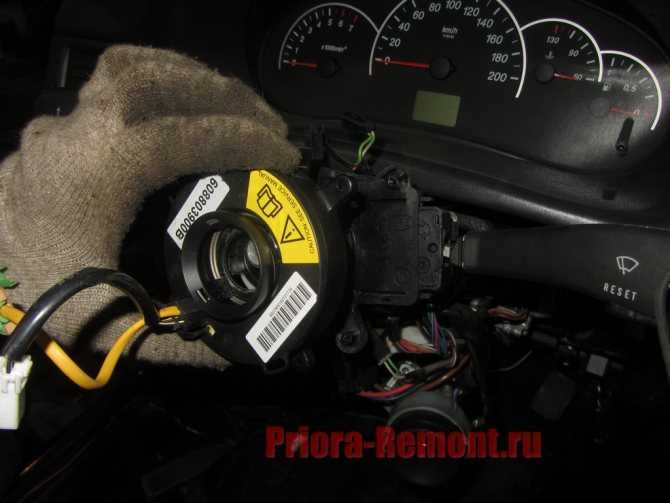

7. Итак, подрулевой шлейф в руках. Сначала производят визуальный осмотр. Если сам шлейф пожеван, оборван либо нарушена его целостность, то, скорее всего, его необходимо менять, лучше в сборе. Если он имеет незначительные повреждения, можно отремонтировать. Самостоятельно ремонтировать шлейф без специального опыта не советую. Можно отнести к специалистам по ремонту мобильной техники или ноутбуков. Они на этом не один шлейф съели. Можно, конечно навесить пару припойных «соплей» при помощи флюса из таблетки аспирина, но не факт, что такой контакт прослужит долго.

Как проверить автомобиль перед покупкой

Проверить историю автомобиля перед покупкой можно с помощью онлайн сервисов. Например, через всероссийский интернет-сервис «Автокод». Здесь можно за 5 минут получить информацию о том, участвовало заинтересовавшее вас транспортное средство в ДТП или нет. Если машина побывала в серьезной аварии – значит, и устройства безопасности уже срабатывали. А вот заменили их на новые или поставили муляж – проверять уже потенциальному покупателю.

Чтобы стать обладателем информации о ДТП, в которых участвовал автомобиль, введите VIN или гос. номер ТС в форму поиска на главной странице сайта Автокод. В течение пяти минут вы получите сведения о типе и дате дорожного происшествия. К тому же, на схеме будет обозначено расположение наиболее существенных повреждений кузова.

Кроме этого, подробный отчет содержит данные о бывших владельцах машины, историю регистрационных действий, реальный пробег авто, даты прохождения технических осмотров, информацию о наличии ограничений ГИБДД и другие полезные сведения о ТС.

Чтобы окончательно быть уверенным в желаемой ласточке, следует осмотреть её на наличие технических неполадок. Однако если у вас недостаточно опыта, или вы находитесь в другом городе, автоэксперт сделает это за вас! Для этого достаточно оставить заявку на услугу выездной проверки на сайте «Автокод».

Как происходит работа у подушек безопасности приора

Сущность действия газогенераторного элемента, расположенного в подушке, заключается в следующем:

1. Сам газогенератор будет производить газ непосредственно внутри модуля: он наполнит надувную подушку безопасности.
2. Здесь же произойдет воспламенение уже вещества пиротехнического происхождения при помощи запала, который вмонтировано в сам корпус этого газогенератора.

Есть два вида газогенераторов:

• пиротехнический;
• гибридный.

Первый будет состоять из такого корпуса, который будет наполнен твердым пиротехническим веществом свойства и самим запалом-воспламенителем. Что же касается второго, то он будет состоять из корпусного материала, в котором находится сжатый газ инертного происхождения, а также все уже вышеперечисленные составляющие.

Работа газогенератора будет проходить по следующему алгоритму:

1. При ударе будет идти электрический сигнал.
2. Сопротивление электричества разогреется и зажжет пиротехническое вещество.
3. Воспламеняется вся остальная масса.

Как работает система безопасности в автомобиле?

Вопрос безопасности в комплектации любого автомобиля стоит, как правило, на первом месте

Неудивительно, что конструкторы продумывают эти системы в первую очередь, уделяя им повышенное внимание. Сейчас, в каждом автомобиле предусмотрена такая система, которая предотвращает повреждения водителя в случае аварийных ситуаций, возникающих на дорогах. Самой распространенной такой системой, на сегодняшней день, является подушка безопасности, расположенная на передней панели автомобиля

Бывают случаи, когда датчик подушки безопасности на передней панели моргает, что может несколько озадачить водителя, который подумает, что возникла ошибка в системе и нужно немедленно реагировать на это. Однако, это не совсем верно. Лампочка загорается при каждом запуске транспортного средства, что говорит о тестировании самой системы. Горит airbag, как правило, в течение пяти секунд, а затем гаснет. Если наблюдается тот факт, что в дальнейшем лампочка продолжает мигать на панели, то это может говорить о том, что произошла ошибка в системе

Самой распространенной такой системой, на сегодняшней день, является подушка безопасности, расположенная на передней панели автомобиля. Бывают случаи, когда датчик подушки безопасности на передней панели моргает, что может несколько озадачить водителя, который подумает, что возникла ошибка в системе и нужно немедленно реагировать на это. Однако, это не совсем верно. Лампочка загорается при каждом запуске транспортного средства, что говорит о тестировании самой системы. Горит airbag, как правило, в течение пяти секунд, а затем гаснет. Если наблюдается тот факт, что в дальнейшем лампочка продолжает мигать на панели, то это может говорить о том, что произошла ошибка в системе.

Вообще, Airbag представляет собой не только одну подушку безопасности, а целый комплекс мер по обеспечению безопасности вождения. В частности, в эту систему входят ремни безопасности, ошибка датчика ударов, пиропатроны и преднатяжители, а также сам блок руководства, осуществляющий работу всей системы. Именно этот блок и ответственен за то, моргает ли лампочка предупреждения или нет.

Если же всё-таки случилась эта внештатная ситуация, при которой лампочка продолжает мерцать, многие спрашивают — а говорит ли это о том, что система Airbag не сработает в случае экстренной ситуации? Конечно же нет. Система остается работоспособной, но могут быть случаи, когда сработают не все подушки безопасности

Естественно, игнорировать это обстоятельство ни в коем случае нельзя, поэтому важно знать не только методы устранения проблемы, но и причины, спровоцировавшие эту ошибку

Ремень безопасности приора передний

Для идентификации автомобиля и достоверного подбора ремни безопасности Lada Priora 2171 2171 Универсал, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Как убрать ошибку?

На многочисленных форумах автолюбители рассуждают, как убрать ошибку после срабатывания подушек безопасности. Это логично, ведь ездить с горящей лампой — удовольствие неприятное и опасное.

При загорании индикатора стоит предпринять следующие меры:

• Проверить работу airbag при пуске мотора;
• Сделать диагностику на факт ошибок, определить код. Сделать такую работу часто реально только на СТО;
• Поменять или отремонтировать airbag;
• Обновить модуль системы.

Известны случаи, когда лампочка горит из-за недостаточного контакта или из-за отсутствия подушек, демонтированных после ДТП.

В идеале меняется часовая пружина, блок управления, проводка, ремни и airbag. Как упоминалось, затраты снижаются при покупке узлов с разборки.

Чтобы временно «потушить» лампочку, допускается установка «заглушки» (специального сопротивления на 2,0 — 2,2 Ом).

Последовательность следующая:

• Отключить АКБ, установить блок управления и часовую пружину. Вместо airbag устанавливается эквивалентное сопротивление на 2,2 Ом;
• Подключить АКБ и проверить, мигает лампа или нет;
• Стереть краш-дату с блока управления подушек безопасности;
• Отправиться на сервис для обнуления ошибки в блоке управления с помощью сканера. Если все правильно, то лампочка гореть не будет, то есть она загорается ненадолго и гаснет.

Система безопасности

В Ладе Приоре есть встроенная система безопасности, которая срабатывает в случае столкновения. Представлена эта система надувной мягкой подушкой, которая раскрывается в момент аварии. В Приоре предусмотрено 4 подушки безопасности: по одной на каждого пассажира, включая водителя. Срабатывают они только при резком столкновении на скорости свыше 20 км/час, поэтому случайно никогда не раскрываются.

Водительская подушка безопасности расположена прямо в руле Приоры, из-за чего могут возникать некоторые сложности при попытке демонтажа или замены руля или его элементов. Если вы собираетесь устанавливать новый руль, то стоит немного разузнать и про особенности расположения подушки.

Сама по себе конструкция довольно простая и состоит из таких элементов:

• газогенератора;
• подушки;
• модуля управления.

В случае столкновения специальный датчик посылает сигнал на модуль, который, в свою очередь, включает газогенератор. Устройство примерно за секунду заполняет азотом пустой мешок, который расправляется в сторону водителя.

Если вы купили б/у Приору, проверьте наличие подушки: нажмите чуть ниже центра руля. Мягкий на ощупь центр означает, что подушка на месте.

Лада Приора Хэтчбек Притвора › Бортжурнал › Руль нового образца. Приора 2 SE. Установка

Категорически всех приветствую!

Недавно установил руль нового образца от Приоры 2 Se люкс. Отличие люксовой и нелюксовой версии заключается в цвете вставки руля. У нормы и базы она серая, у люкса черная. Теперь обо всем попорядку. Все подробно, может кому то поможет.Нам потребуются следующие инструменты:— Отвертка крестовая — Отвертка плоская — Шестигранник на 5 — Головка на 24 — Головка на 8 — Трещетка. Первым делом снимаем клемму с АКБ и ждем некоторое время, чтобы разрядился конденсатор в системе подушки безопасности.Руль устанавливаем в положение прямолинейного движения. (Наставление мурзилки) В это время крестовой отверткой откручиваем 7 винтов крепления кожуха руля.

Сняв кожух шестигранником «на 5» откручиваем 2 винта крепления подушки безопасности к рулевому колесу.

После потянув подушку безопасности на себя, поддев плоской отверткой отсоединяем разъем, далее снимаем подушку.

Откручиваем гайку крепления рулевого колеса к рулевому валу головкой на 24. Возможно потребуется помощник, тк данная гайка затянута с усилием. Открутив снимаем руль и убираем подальше. Головкой на 8 ослабляем крепление соединителя подрулевого (шлейфа), и отсоеденив разьемы подрулевых переключателей и вынув последние снимаем шлейф.

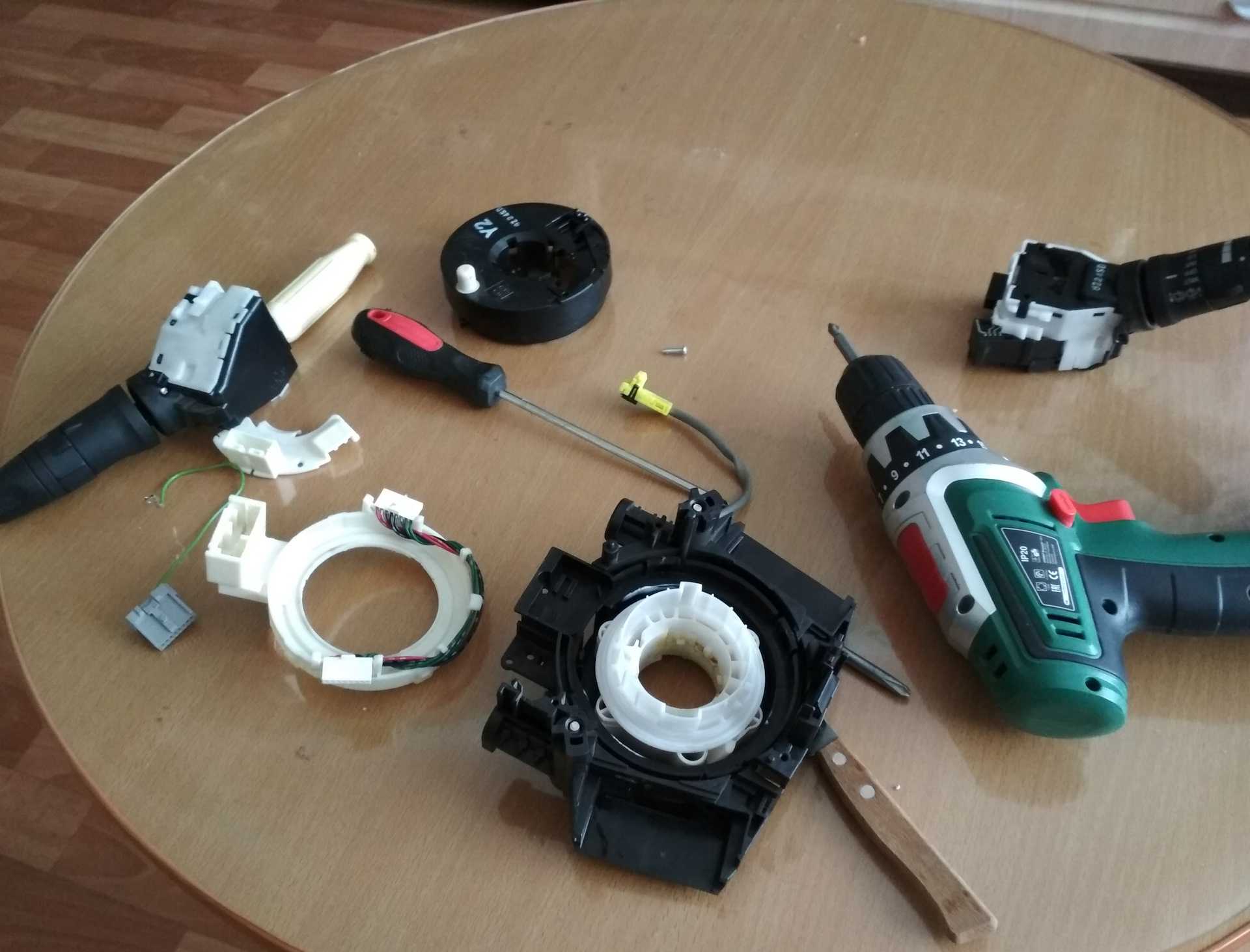

На этом разборка закончена. Пора переходить к сборке. Но перед этим несколько сравнительных фото.

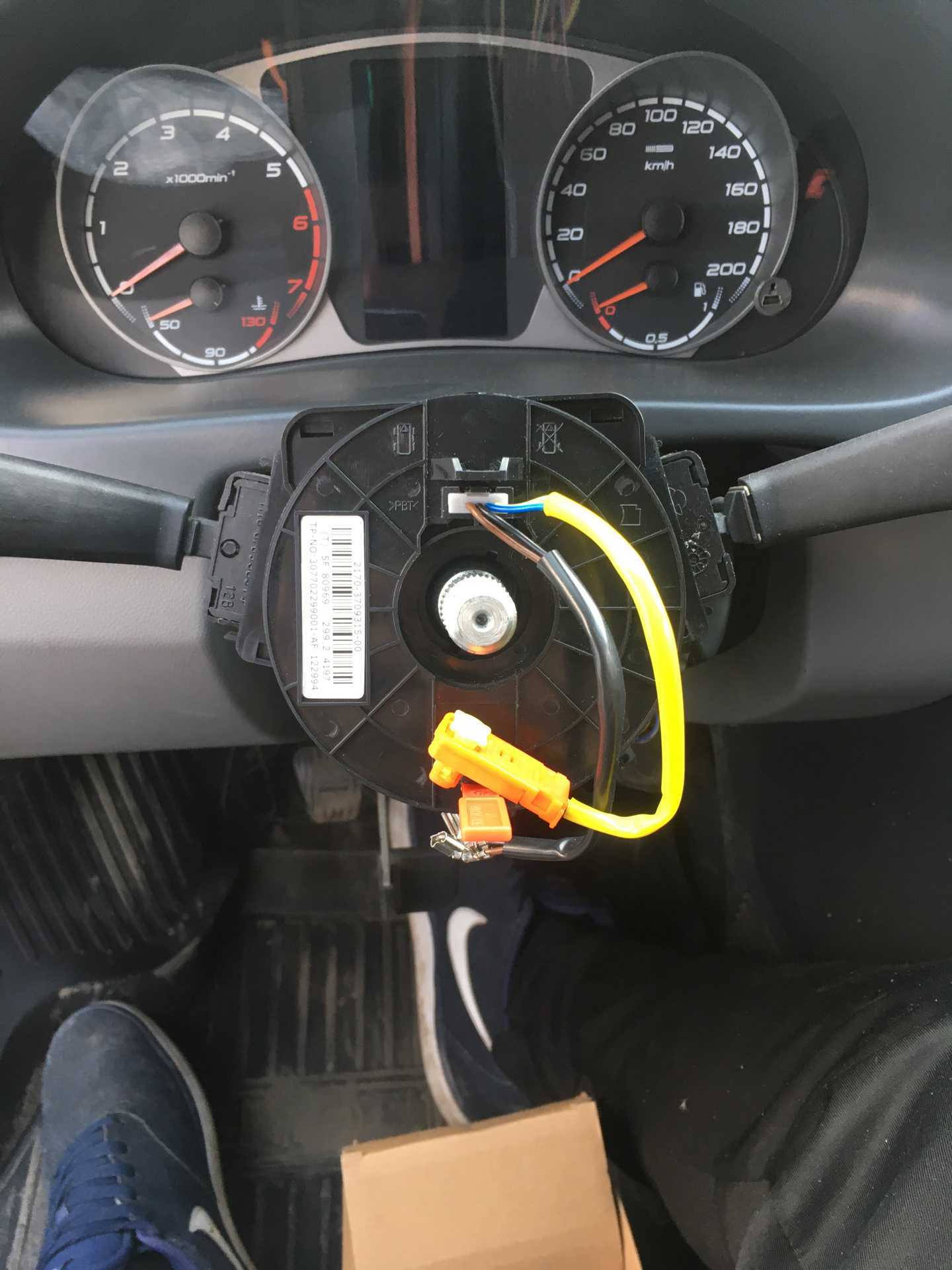

Теперь о сборке. Как обычно пишут в умных книгах — сборку производить в обратном порядке. Сначала шлейф. Главное особо глубоко его на вал рулевой колонки не насаживать, хоть там и есть ограничительный выступ, но все равно при максимальном удалении работает не корректно. Лучше всего устанавливать по положению старого шлейфа.

Далее устанавливаем руль на свое место, аккуратно провздев провода в отведенные для них отверстия. После этого можно удалить предохранительную защелку. Она предназначена чтобы во время транспортировки шлейф находился в состоянии равноудаления в каждую из сторон. Если у вас нет такой, то то крутим до упора в одну сторону, потом в другую и общее число оборотов делим пополам.

Соединяем разъемы подушки и шлейфа. Там все просто. Их не перепутаешь. И тадаааамс. защелкиваем подушку в креплении руля. Руль установлен. Собираем кожух рулевой колонки и наслаждаемся обновленным салоном.

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Как срабатывает система пассивной безопасности смотрите здесь .

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый метод.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

Сейчасчитают Незаконно отказали в техосмотре: как доказать свою правоту

1.5k

Запись с видеорегистратора – как правильно оформить и использовать в суде

1.1k

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй метод.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

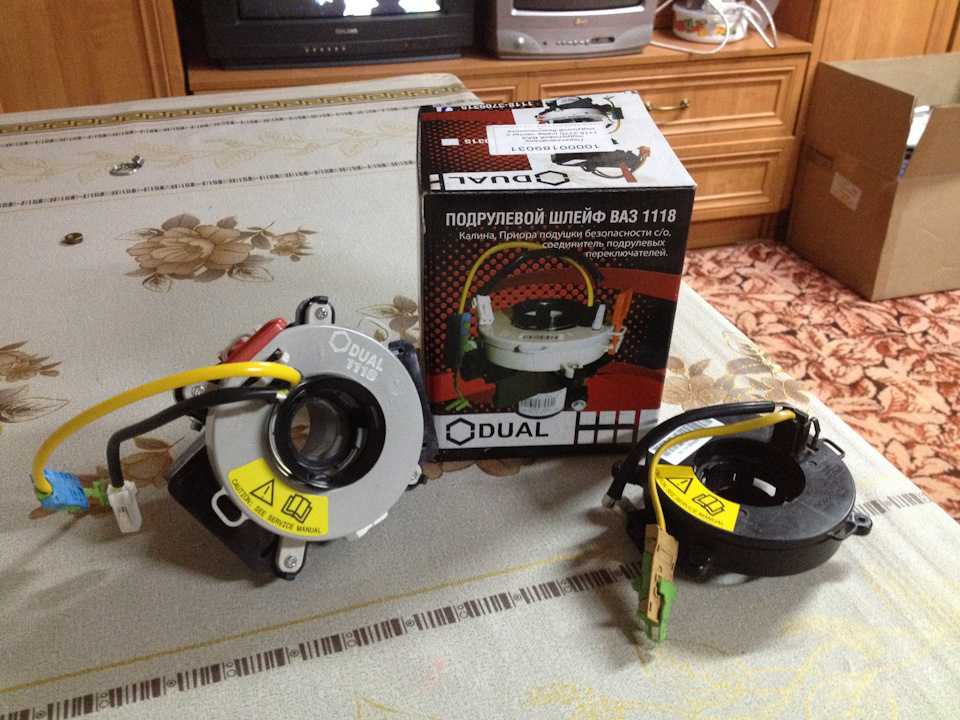

Соединитель подрулевой Приора, Гранта, Калина-2 нового образца под подушку безопасности (с 2011г)

Подрулевой переключатель предназначен для быстрого включения (отключения) сигнала поворота, ближнего или дальнего света, стеклоочистителей с регулировкой скорости их работы, габаритных огней, омывателя стекол.

Выполнение каждой из функций идет за счет замыкания отдельной цепи лепестками переключателей, расположенных под рулевым колесом. Классическим вариантом стало наличие двух или трех переключателей. Шлейф, управляющий освещением и поворотниками, имеет следующие положения:

• световые приборы полностью отключены;
• работает ближний свет;
• включен дальний свет;
• работа дальнего света (нефиксированное положение, действует вне зависимости от вида включенного освещения);
• правый поворот;
• левый поворот.

Переключатель, управляющий стеклоочистителем и омывателем, имеет следующие положения:

• все отключено;
• прерывистая работа стеклоочистителей;
• первая скорость работы очистителя в постоянном режиме;
• вторая скорость работы в постоянном режиме;
• одновременная работа стеклоочистителя и омывателя (нефиксированное положение).

При наличии очистителя заднего стекла на подрулевом шлейфе находятся дополнительные положения для его управления.

Неисправности соединителя подрулевого

Принципиальная конструкция переключателя предельно простая, что обеспечивает его долговечность. Одновременно неаккуратное использование может привести к выходу переключателя из строя. Признаком этого становится невозможность включения одного или нескольких положений.

Для проведения диагностики необходимо определить целостность цепи между контактами, чтобы исключить наличие неисправности вне пределов подрулевого шлейфа. Для этого достаточно снять соединитель и использовать для контроля обычный тестер (можно использовать лампочку с напряжением 12 В и источник тока), предварительно замкнув нужную пару контактов переключателем.

Еще одной причиной неисправности становится окисление контактов, что не позволяет замкнуть электрическую цепь управления (наиболее актуальна проблема для автомобилей, которые эксплуатируются только летом, а зимой стоят в помещениях с высокой влажностью или на улице). Во втором случае проблема решается банальной чисткой с последующим контролем целостности. Если проблема в цепи самого подрулевого переключателя, то требуется его снятие и полная разборка для поиска неисправности.

Практика показывает, что часто ремонт подрулевого соединителя для Лада Приора, Калина и других моделей ВАЗ не имеет смысла из-за доступной стоимости самого шлейфа. Также сама конструкция переключателя выполняется в неразборном виде, что требует высверливания заклепок и решения массы возникающих вопросов при сборке.

Как снять подрулевой переключатель?

Тестировать состояние шлейфа лучше в снятом положение. Сделать это можно своими руками по следующему алгоритму:

• снимаем клемму аккумуляторной батареи для предупреждения поражения током;
• отверткой отвинчиваем 4 винта (2 сверху и 2 снизу) рядом с рулем, которые соединяют между собой два кожуха рулевой колонки;
• отвинчиваем саморез, который крепит нижний кожух к подрулевому переключателю;
• выворачиваем два самореза, находящиеся в кронштейне колонки рулевого управления;
• демонтируем кожухи и отсоединяем разъем шлейфа;
• сжимая два фиксатора, снимаем сам соединитель с каждой из сторон.

Если требуется дополнительно проверить или заменить соединитель переключателей, то нужно демонтировать само рулевое колесо и отсоединить провода питания звукового сигнала. Сборка проводится в обратном порядке.
