Как поменять переключатель поворотов на приоре

Работу проводим при замене подрулевых переключателей, соединителя переключателей, барабанного устройства спирального кабеля, а также при снятии рулевой колонки и панели приборов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Крестообразной отверткой отворачиваем два самореза 1 крепления нижнего кожуха рулевой колонки к заднему кронштейну электроусилителя руля, один саморез 4 крепления нижнего кожуха к соединителю подрулевых переключателей, два самореза 2 и два винта 3, соединяющих верхний и нижний кожухи рулевой колонки между собой.

Снимаем нижний (для наглядности рулевое колесо снято)…

…и верхний кожухи рулевой колонки.

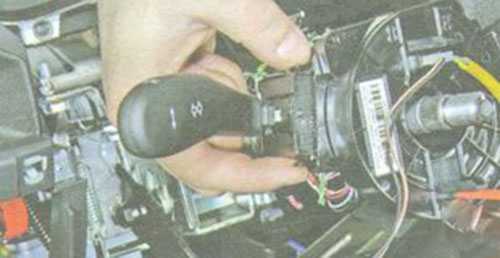

Сжав пальцами фиксаторы (сверху и снизу)…

…вынимаем левый подрулевой переключатель из соединителя.

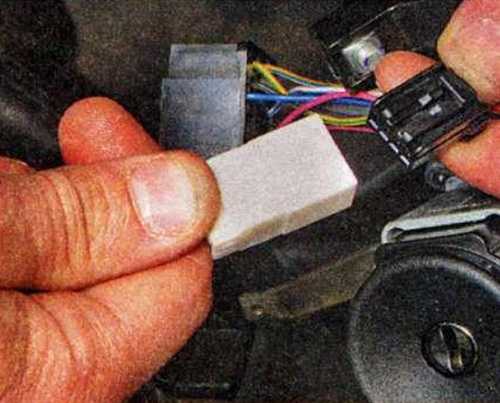

Отсоединяем колодку жгута проводов панели приборов от левого подрулевого переключателя. Аналогично снимаем правый подрулевой переключатель. При этом дополнительно отсоединяем…

…колодку проводов подрулевого переключателя от колодки жгута проводов панели приборов.

Подрулевые переключатели: 1 — левый переключатель; 2 — правый переключатель Устанавливаем подрулевые переключатели в обратной последовательности. При необходимости демонтируем соединитель подрулевых переключателей. Для этого снимаем рулевое колесо (см. «Снятие рулевого колеса») и подрулевые переключатели.

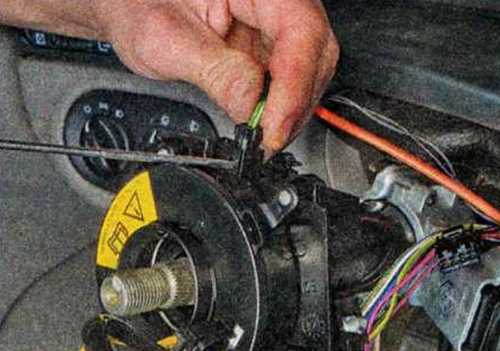

Отверткой нажимаем на фиксатор колодки проводов выключателя звукового сигнала…

…и отсоединяем ее от разъема барабанного устройства спирального кабеля. Аналогично отсоединяем от другого разъема устройства колодку проводов подушки безопасности.

Головкой «на 8» ослабляем стяжной болт соединителя…

…и снимаем с рулевой колонки соединитель подрулевых переключателей в сборе с барабанным устройством спирального кабеля.

Крестообразной отверткой отворачиваем четыре самореза…

…и разъединяем соединитель переключателей и барабанное устройство. Устанавливаем соединитель подрулевых переключателей в обратной последовательности. При сборке соединителя подрулевых переключателей с барабанным устройством спирального кабеля…

…два выступа барабанного устройства…

…должны войти в соответствующие пазы в ступице соединителя. Устанавливаем соединитель в сборе с барабанным устройством на рулевую колонку.

При этом выступ 1 на трубе рулевой колонки должен войти в паз 2 корпуса соединителя. Дальнейшую сборку выполняем в обратной последовательности.

Узел подрулевых переключателей состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей с рычагами. Левый переключатель включает указатели поворота и переключает свет фар, правый — управляет омывателем и очистителем ветрового стекла, а также маршрутным компьютером в комбинации приборов.

Переключатели закреплены в соединителе защелками.

Рис. 10.8 . Положения рычагов подрулевых переключателей

Положения рычагов переключателей показаны на рис. 10.8, замыкаемые при этом контакты приведены в табл. 10.7.

Таблица 10.7 Контакты, замыкаемые при различных положениях подрулевых переключателей

* Нефиксированные положения рычагов.

Номера контактов переключателя указателей поворота и света фар

Номера контактов переключателя стеклоочистителя и стеклоомывателя

Вам потребуется тестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините колодки с проводами от левого подрулевого переключателя…

5. …от колодки управления маршрутным компьютером…

6. …и от правого подрулевого переключателя.

7. Сожмите с двух сторон пластиковые фиксаторы левого подрулевого переключателя…

8. …и извлеките переключатель из соединителя.

9. Аналогично извлеките правый подрулевой переключатель.

10. Для проверки переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 10.7 (здесь показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам — лампа должна загореться. В противном случае переключатель неисправен.

11. Установите подрулевые переключатели в порядке, обратном снятию.

Подрулевые переключатели на автомобиле Лада Приора выходят из строя довольно редко, но после пробега в 150 тыс. км. или выше, может выйти из строя один из них. Чаще всего ломается именно левый рычаг, который управляет включением указателей поворота и переключением с дальнего на ближний свет фар. Да здесь и понятно, включать повороты приходится несколько десятков раз в день, в то время как пользоваться стеклоочистителем или омывателем — несколько раз в месяц, а то и реже.

Замена и проверка подрулевых переключателей ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

• Отвертка плоская средняя
• Отвертка крестовая средняя
• Гаечный ключ рожковый 8 мм
• Гаечный ключ рожковый 10 мм
• Контрольная лампа или мультиметр

Детали и расходники:

Подрулевые переключатели

Блок подрулевых переключателей Лада Калина состоит из основания, закрепленного хомутом на кронштейне вала рулевого механизма, и двух многопозиционных переключателей.

Левый переключатель на автомобиле включает указатели поворота и переключает свет фар, правый переключатель — управляет омывателем и очистителем ветрового стекла. Все возможные положения рычагов переключателей показаны на рисунках ниже, замыкаемые при этом контакты указаны в таблице.

Номера контактов левого переключателя.

Номера контактов правого переключателя.

Возможные варианты включения рычагов подрулевыми переключателями Лада Калина (в рычаг правого переключателя встроены две кнопки управления маршрутным компьютером — опция)

Снятие подрулевых переключателей

1. Отключите аккумуляторную батарею.

2. Снимите пластиковый кожух рулевой колонки.

3. Снимите руль. Рулевое колесо снимается если вам необходимо заменить соединитель или контактное кольцо, при снятии и проверке переключателей рулевое колесо снимать необязательно.

В случае снятия рулевого колеса обратите внимание на подвижную часть контактного кольца, которая фиксируется запорным механизмом, что предотвращает ее вращение. Не следует нажимать на кольцо фиксатора, и вращать подвижную часть контактного кольца

В результате при сборке может быть нарушено центральное положение подвижной части кольца. При этом велика вероятность повреждения контактного кольца при повороте в одно из крайних положений рулевого колеса во время управления автомобилем.

4. Отсоедините электрические колодки с проводами от левого и правого рычагов подрулевых переключателей. Отсоедините колодку управления маршрутным компьютером.

5. Сожмите две фиксирующие защелки и извлеките подрулевой переключатель из основания.

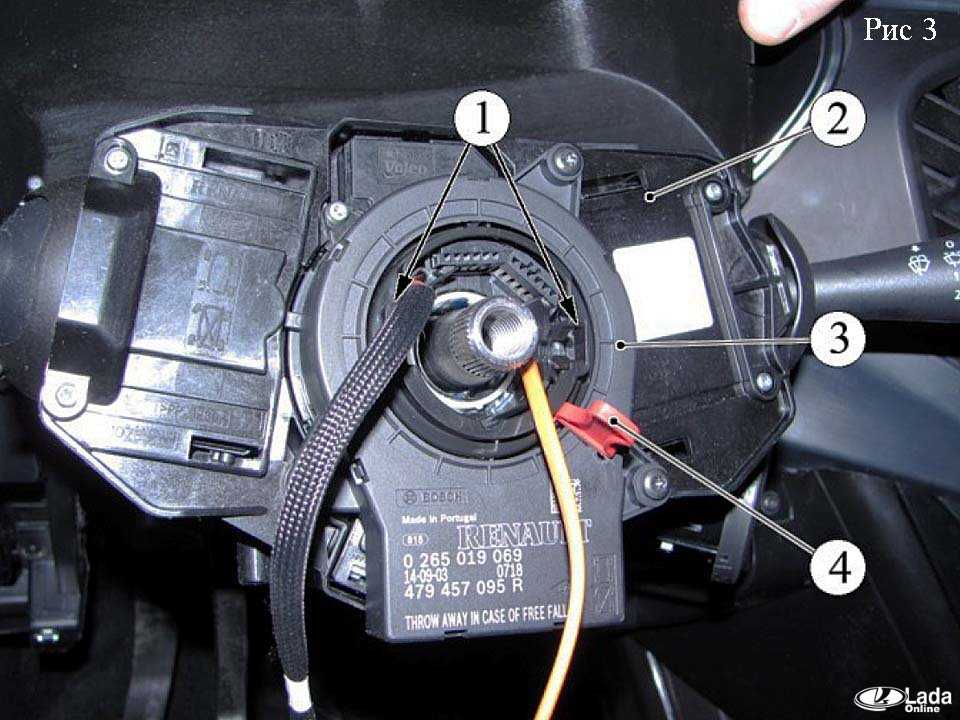

Снятие соединителя — основания, контактного кольца с автомобиля

1. Если на машине установлена подушка безопасности, то предварительно необходимо отключить колодку, подходящую к контактному кольцу, установленному на основании — соединителе.

2. Ослабьте затяжку болта крепления и снимите основание (соединитель).

3. Контактное кольцо также может быть снято отдельно. Оно закреплено на 4 саморезах 2 вверху и два внизу.

Проверка снятых подрулевых переключателей Лада Калина

Проверка переключателей производится в следующем порядке:

1. Подсоедините контрольную лампу на 12 вольт к соответствующим контактам, указанным в таблице (пример проверки приведен на фото). Вместо контрольной лампы, можно воспользоваться универсальным измерительным прибором.
2. Переведите рычаг переключателя в положение, соответствующее проверяемым контактам. Лампа должна загореться.

Пример схемы подключения контрольной лампы.

Если вы проверяете переключатель с помощью мультиметра, то сопротивление при включении определенного контакта должно быть порядка 0-1 Ом. Проверка мультиметром более удобна, так как не потребует альтернативного источника питания для проверки.

Если не соблюдаются условия (не загорелась лампа, сопротивление равно бесконечности), то переключатель неисправен. В этом случае необходимо его заменить.

Переключатели устанавливаются на место в обратном порядке.

Таблица соответствия контактов переключателей с указанием включения определенных функций.

Примечание:

В таблице указаны фактически два контакта, через которые должен протекать ток при осуществлении определенной операции.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Подрулевые переключатели от Приоры, Калины или Шеви Нивы — одинаковые, разница лишь в наличии на правом переключателе дополнительной кнопки для управления Бортовым Компьютером (на переключателях от Шеви Нивы кнопки нет).

Разъем у этих переключателей один в один с десяточным и проблем с установкой не будет. Но тут есть одно большое «но» — форма подрулевого переключателя от Шеви Нивы, Калины, Приоры отличается по форме от переключателей ВАЗ 2110.

То есть подрулевые переключатели от Приоры дальше от руля, чем десяточные, а это уже не совсем удобно. Смотрите сами. Для устранения этого недоразумения с отдаленностью рычагов и начинаются все возможные дискуссии на тему «как сделать подрулевые переключатели от Шеви Нивы ближе к рулю«. Пытаются заменить руль, удлиняют рулевой вал вручную или ставят рулевой вал от Калины. Пробуют загнуть подрулевые переключатели, спилить, приклеить под другим углом и т.д. (сразу скажу, что загнуть под нагревом подрулевый переключатель не получается, а клеить на клей как то не надежно, ведь речь идет о Вашей безопасности на дороге !)

Верхнее фото — руль Вираж(расстояние от руля такое же как и у обычного руля) с десяточными подрулевыми переключателями. Расстояние до рычагов 8см.

Нижнее фото, где калиновский руль для десятки с кожухом(как в Варианте 2) и подрулевые от Шеви Нивы. Расстояние до рычагов 11см. Получается если менять подрулевые переключатели на Приоровские без смены рулевого вала, то расстояние до рычагов будет дальше на 3см.

Подключение маршрутного компьютера

В упомянутой схеме учитывался только один, коричневый провод, ведущий от красной колодки к маршрутному компьютеру, однако этого явно недостаточно. Поэтому проследим, как происходит распиновка здесь.

1. Сигнал о расходе топлива от электронного блока управления обозначен зеленым проводом;
2. Оранжевый ведет к клемме «15» в замке зажигания;
3. Красный с белым – к клемме «30» в замке зажигания;
4. Черный, являющийся общим, идущий на массу;
5. Показатель скорости соответствует коричневому;
6. Плюсовая клемма датчика топлива – зеленый с красным;
7. Отвечает за освещение приборной доски белый, он ведет к регулятору освещения.

Следите, чтобы не была повреждена плата, от которой, собственно и зависит бесперебойное считывание информации с вашего ВАЗ 2110, и предоставление ее вам через все те датчики и приспособления, которые вы всегда видите перед собой.

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Инструкция по подключению переключателя света своими руками

Если вы столкнулись с проблемой неработоспособности устройства, то вам наверняка будет полезно узнать, как его заменить и как подключить новый выключатель. В целом это задача довольно простая и справиться с ней сможет любой, даже не опытный автолюбитель. Однако, процедура может отличаться в зависимости от определенного авто, в данной случае ниже приведена инструкция по замене устройства на автомобиле Дэу Нексия.

Итак, как правильно заменить и как подключить новый переключатель:

1. В первую очередь, производится демонтаж устройства. Для этого необходимо снять накладки рулевой колонки, которые обычно фиксируются на саморезах. После снятия наладки сверху и снизу вы можете увидеть два фиксатора, их необходимо отжать, после чего девайс без проблем снимается.
2. Вытащив его из места установки, необходимо произвести отключение проводов, которые подключены к нему, здесь нужно просто отсоединить колодку.
3. Используя тонкую отвертку или канцелярский нож, необходимо отщелкнуть пять фиксаторов корпуса и полностью разобрать устройство, если вы хотите его отремонтировать. В случае ремонта нужно быть осторожным, чтобы не потерять мелкие детали конструкции.
4. Итак, если вы решили ремонтировать устройство, то после разбора корпуса вам необходимо тщательно осмотреть внутренние элементы конструкции. При наличии подгораний на контактах, их необходимо будет перепаять.
5. Если ремонт делать вы не планируете, то необходимо просто заменить девайс на аналогичный. Покупая выключатель в магазине, будьте внимательны, поскольку детали должны быть идентичными. К устройству необходимо просто подключить колодку с проводами, отключенную ранее, после чего произвести его монтаж на место установки. Когда выключатель будет установленный, нужно проверить его работоспособность, активировав каждую его функцию. Также убедитесь в том, что устройство работает нормально при включении поворотников — оно должно возвращаться вместе с рулем на место и автоматически отключаться после поворота.
