Проводка для соболь 2752

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

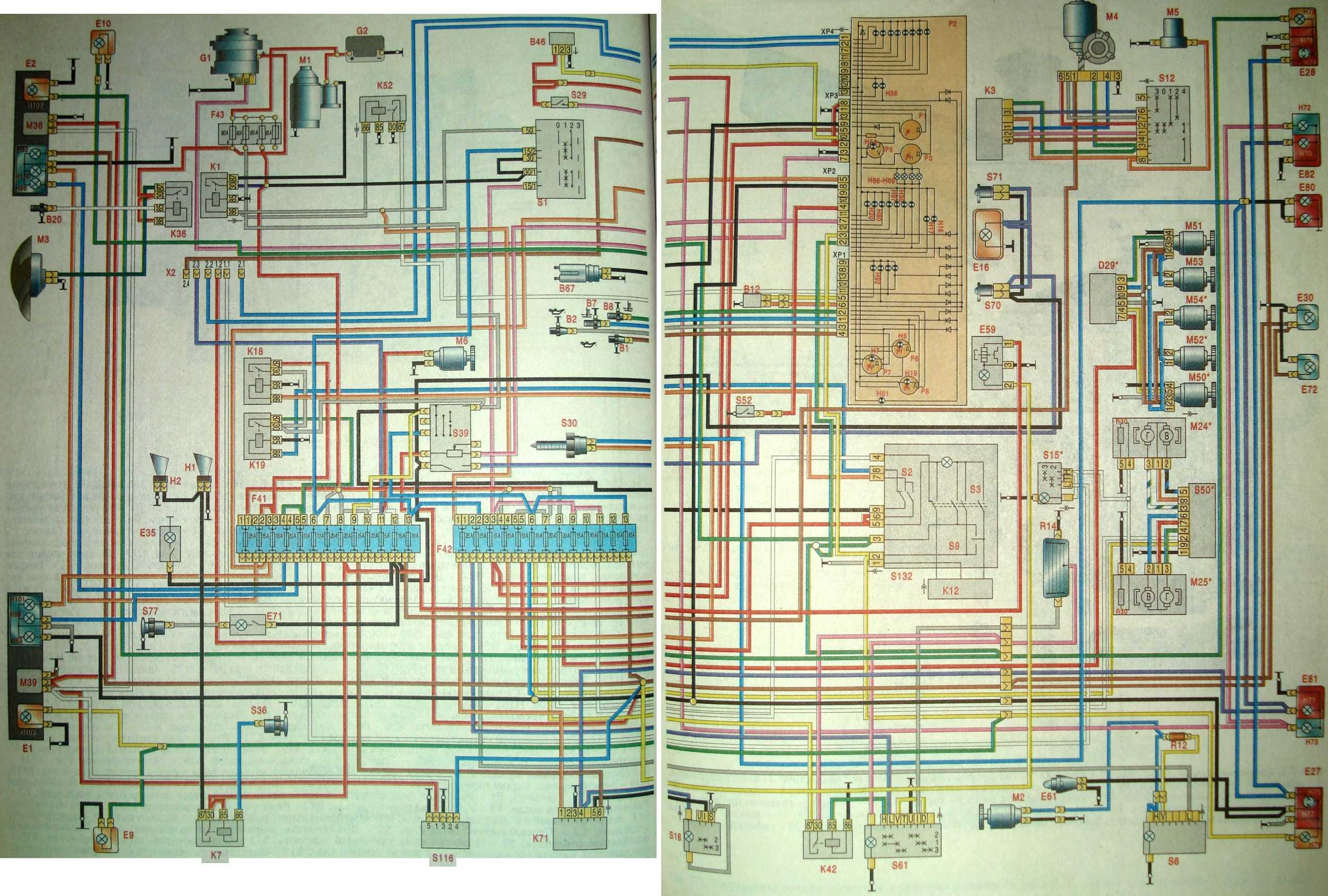

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

Совет: проводка Газель 402 имеет разделения на цвета, которые соответствуют цветам, изображенным на схеме, как и на электропроводке Газели Бизнес.

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели — 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Неисправности коммутатора — симптомы и признаки

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;

ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

UAZ 31512 Рожденный заново › Logbook › Установка умз-4216. Часть 1

Исходные данные УАЗ в кузове 514, с двигателем 4178, коробкой 4-х ступкой и рессорной подвеской. Имплантант — двигатель умз-4216 Е3 — инжекторная версия 421-го двигателя, адаптированная для Газели.

Почему не 4213? Банально, этот двигатель с новой машины обошелся за полцены, к тому же с проводкой и ЭБУ. Так что большое количество переделок себя оправдывает.

Для начала пришлось провести некоторые подготовительные работы с двигателем до его установки.

Начали с системы охлаждения. Была удалена электромуфта вентилятора охлаждения, т.к. у уаза дефлектор на радиаторе находится намного выше. Крутить крыльчатку будет, как и прежде, шкив помпы. Соответственно, с крышки ГРМ был убран натяжитель ремня вентилятора.

Еще один момент, на газели оба патрубка радиатора смотрят влево по ходу движения. Пришлось поменять крышку термостата, чтобы патрубок из нее выходил на правую сторону.

За ненадобностью с коленвала скинули дополнительный двухручьевый шкив (вентилятор и гур), на его месте будет уазовский шкив привода гура.

Далее с двигателя были сняты кронштейны, которыми он опирается на раму. На замену им пойдут родные лапки от 417-го.

Так же удален насос ГУРа, т.к. он располагается на уровне кронштейнов двигателя. В нашей версии он будет по-уазовскому висеть на ГБЦ.

Параллельно шла работа над подготовкой самого уазика. Правый бак был заменен на хантеровский, под погружной бензонасос. Бак к тому же имеет штуцер адсорбера. У меня такого девайса не будет, зато через него будут сообщаться между собой левый и правый баки.

Сам бензонасос был взят от Волги с двигателем крайслер. Его пришлось слегка доработать. Во-первых, развернуть поплавок на 180 градусов, чтобы он не упирался в переборку внутри бака. Во-вторых, слегка уменьшить его высоту путем укорачивания двух направляющих, соединяющих верхнюю и нижнюю части насоса. На направляющих пришлось пересверлить отверстия для ограничивающих сжатие шплинтов.

Из коробки он выглядит так

Следующим важным вопросом была состыковка с КПП. Картеры сцепления двигателей 4216 и 4123 несколько отличаются. Обошлись малой кровью — перенесли нижние шпильки, и коробка вошла на свое место.

Маховики на двигателях так же различаются. Корзина сцепления (лепестковый Luk) от уаза не подходит — на новом двигателе она меньше и имеет другой крепеж. То же самое и с ведомым диском сцепления — он меньше по размеру и имеет более мелкие шлицы под первичный вал КПП.

Пока из положения вышли по такой схеме: — РЦС УАЗ (временно, будем ставить самоподвод) — Выжимной УАЗ (временно, не тот диаметр в месте контакта с лепестками) — Вилка сцепления Газель (временно, т.к. пришлось проточить болгаркой до диаметра уазовского выжимного) — Диск сцепления УАЗ (3160 переходного образца?) размерами как газелевский, но крупный шлиц (ах да, временно, т.к. буду менять первичный вал в КПП на тонкий)

голоса

Рейтинг статьи

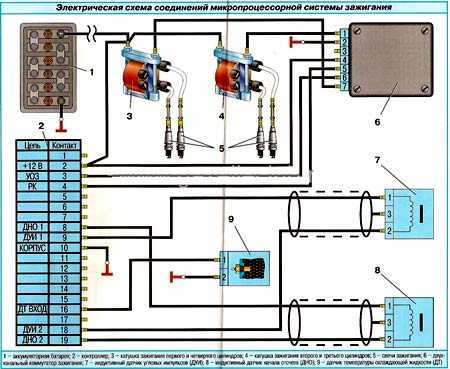

Схема микропроцессорной системы зажигания двигателей ЗМЗ-4061, -4063 ГАЗель.

Схема микропроцессорной системы зажигания двигателей ЗМЗ-4061, -4063 ГАЗель.

Схема микропроцессорной системы зажигания.

1 – электронный блок системы управления двигателем; 2 – датчик абсолютного давления; 3 – датчик температуры охлаждающей жидкости; 4 – датчик детонации; 5 – датчик частоты вращения и положения коленчатого вала (датчик синхронизации); 6 – электромагнитный клапан (ЭПХХ); 7 – диагностический разъем; 8 – колодка для подсоединения к тахометру; 9 – колодка для соединения системы управления двигателем с электросетью автомобиля; 10, 11 – катушки зажигания; 12, 13, 14 и 15 – свечи зажигания.

Примечание. На автомобиле с двигателем ЗМЗ-4063 и с новой комбинацией приборов отсутствует предохранитель в цепи тахометра и изменен порядок подсоединения проводов к выводам колодок 8 и 9. Дополнительно установлено реле включения электромагнитной муфты вентилятора.

Система зажигания двигателя ЗМЗ-4063 (другой вариант).

В63 – датчик абсолютного давления; В70 – датчик температуры; В74 – датчик синхронизации и скорости вращения; В92 – датчик детонации; D5 – блок управления системой зажигания; F1, F2, F3, F4 – свечи зажигания; FU46 – плавкий предохранитель; Т1, Т4 – катушки зажигания; Y3 – электромагнитный клапан ЭПХХ; Y48* – электромагнитная муфта (если имеется); Х51 – колодка диагностики; К36* – реле включения электромагнитной муфты (если имеется).

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.

Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

• Подкапотный жгут проводов;
• Электрический бензонасос;
• Блок управления двигателем.

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: БСЗ 54.000-01

Размеры товара в упаковке, см: 24х16х14

Вес товара в упаковке, кг: 2,2

Состав комплекта: 1. Распределитель зажигания (трамблер) 2. Катушка зажигания 3. Тpанзистоpный коммутатоp 4. Комплект проводов 5. Пластина октан-корректор

Производитель: ЗАО “МЗАТЭ-2”, Россия

Назначение: комплект для переоборудования системы зажигания (бесконтактная)

Стиль запуска: эффект Холла

Бесконтактная система зажигания УАЗ – подразумевает использование коммутатора и бесконтактного контроллера, которые взаимодействуют между собой. В качестве прерывательного механизма используется коммутатор, напряжение распределяется по свечам с помощью трамблера. Отличительной особенностью бесконтактного зажигания является то, что функциональность такой системы не зависит от размыкания контактов. Основную функцию формирования и преобразования искры исполняет транзисторное коммутаторное устройство, а также дополнительный датчик. Благодаря тому, бесконтактная система не зависит от качества и чистоты поверхности контактов, формирование искры будет более эффективным. Но, как и в контактной системе, конструкция БСЗ подразумевает использование распределительного механизма. Назначение последнего заключается в своевременной подаче напряжения на свечи.

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества.

Установка: Установка БСЗ на автомобиль не представляет сложности и на её установку уходит не больше полутора часов. Установка катушки зажигания и датчика-распределителя производится в штатные места (взамен бывших приборов). Коммутатор устанавливается на шпильки, специально предусмотренные конструкцией кузова автомобиля (в случае их отсутствия, по крепёжным отверстиям коммутатора засверлить два отверстия под саморез диаметром 6мм). Установку угла опережения производить по инструкции по эксплуатации на автомобиль.

Установка бесконтактной системы зажигания с датчиком Холла на УАЗ, Drive2.ru

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру (магазин Autogur73) звонок по России бесплатный.

Проверка исправности бесконтактной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4025 и ЗМЗ-4026, подача аварийного питания в систему зажигания

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4025 и ЗМЗ-4026 установлена бесконтактная система зажигания. Перед проверкой системы зажигания двигателя установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

Затем при выключенном зажигании предварительно проверьте:

— Целость и посадку высоковольтных проводов в крышке распределителя зажигания. — Посадку высоковольтного провода в катушке зажигания. — Целостность проводов, идущих от распределителя к коммутатору, и их соединения.

— Посадку проводов, соединяющих коммутатор и катушку зажигания.

Для проверки исправности бесконтактной системы зажигания двигателей ЗМЗ-4025 и ЗМЗ-4026 выполните следующее. Включите зажигание. Проверьте, подается ли ток в систему зажигания. Присоедините один провод тестера или контрольной лампы к клемме «+Б» катушки, а другой к «массе».

Если ток в систему зажигания не подается, неисправность в замке зажигания или в проводке от замка к катушке зажигания. Для того чтобы добраться до ближайшего автосервиса, можно подать аварийное питание в систему зажигания.

Для этого соедините дополнительным проводом клемму «+Б» катушки зажигания и клемму «+» аккумуляторной батареи. Провода надежно закрепите. Имейте в виду, что теперь, чтобы заглушить двигатель, вам будет необходимо отсоединить дополнительный провод от клеммы «плюс» аккумуляторной батареи.

Если при подключении к клемме «плюс» аккумуляторной батареи будет замечено сильное искрение, от данного способа придется отказаться. По всей видимости, замыкает «на массу» проводка.

Если напряжение есть и составляет более 11 В (контрольная лампа горит), выньте центральный провод из гнезда в крышке распределителя зажигания. Вставьте в наконечник провода запасную свечу и прижмите ее металлической частью к «массе» автомобиля. Обязательно используйте толстую резиновую перчатку или пассатижи с изолированными ручками.

Проверните стартером коленчатый вал двигателя. Если между электродами свечи зажигания искры нет, возможна неисправность коммутатора, датчика Холла в распределителе или катушки зажигания.

Никогда не проверяйте систему зажигания на «искру» между наконечником провода и «массой», это может привести к серьезному повреждению коммутатора. Не снимайте клеммы с аккумуляторной батареи и разъем с коммутатора при работающем двигателе.

Если искра между электродами свечи зажигания есть, снимите крышку распределителя. Внимательно осмотрите крышку распределителя снаружи и изнутри. Если на ней есть трещины, сколы, сильно изношены контакты внутри крышки, ее необходимо заменить. Контактный уголек должен свободно перемещаться в крышке.

Если крышка распределителя не повреждена, проверьте, не поврежден ли ротор (бегунок) распределителя. Иногда выходит из строя помехоподавляющее сопротивление в роторе. Бывают также случаи пробоя корпуса ротора «на массу». Одновременно проверните стартером коленчатый вал двигателя.

Если ротор распределителя не вращается при проворачивании двигателя стартером, обратитесь в автосервис или отбуксируйте автомобиль в гараж для дальнейшего ремонта. Возможна поломка шестерни привода распределительного вала или привода распределителя.

Если есть сомнения в исправности ротора распределителя, замените его. Сопротивление можно временно заменить пружинкой от шариковой ручки

Еще раз, соблюдая меры предосторожности, проверьте наличие искры. Попробуйте пустить двигатель

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Источник

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Технические моменты зимней эксплуатации

Самый очевидный и актуальный вопрос после холодной ночи под открытым небом – запуск двигателя. В этом отношении автомобиль Газель даже со своим архаичным двигателем ЗМЗ-402 даст фору более современным транспортным средствам с электронными системами даже при -30°С.

Но при условии, что:

1. свечи отрегулированы и исправны;
2. высоковольтные провода не имеют трещин;
3. система зажигания и карбюратор правильно отрегулированы;
4. в цилиндрах 402-го нормальная компрессия;
5. полностью заряжен аккумулятор.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. А вот о том, как сделать пуск более простым и щадящим для авто и пойдет речь дальше.

Топливовоздушная смесь

Первое, о чем следует помнить, это о том, что подготовленная карбюратором топливовоздушная смесь на холодном двигателе отличается низкой испаряемостью. По сути – бензин в камере сгорания ведет себя как жидкость, а не как пары бензина и воздуха, тем самым затрудняя начало воспламенения.

На фото – сгорание топлива на прогретом авто (а), и на не прогретом (б)

Когда двигатель проработает какое-то время, то:

• бензин, попадая в карбюратор, нагреется за счет тепла работающего ДВС;
• в камеру сгорания попадет легко воспламеняемая топливовоздушная смесь;
• двигатель станет устойчиво работать.

О том, как это сделать, и как устроена принципиальная схема электропроводки Газель, подробно расписано в наших других публикациях.

Воспламенение топлива

Для того чтобы поджечь в цилиндре «холодный бензин», нужна не просто искра на электродах свечи, а мощный электрический разряд. Штатная система зажигания на 402-й Газели вполне способна обеспечить такие параметры, поскольку это предусмотрено конструкционно.

Классическая система зажигания ЗМЗ 402

Система зажигания на двигателе ЗМЗ 402 состоит из:

1. коммутатора;
2. катушки зажигания;
3. трамблера;
4. свечей;
5. высоковольтных проводов.

Именно от их технического состояния и будет зависеть работа двигателя в условиях холодного времени года.

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с  привязкой к экологическим требованиям. Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

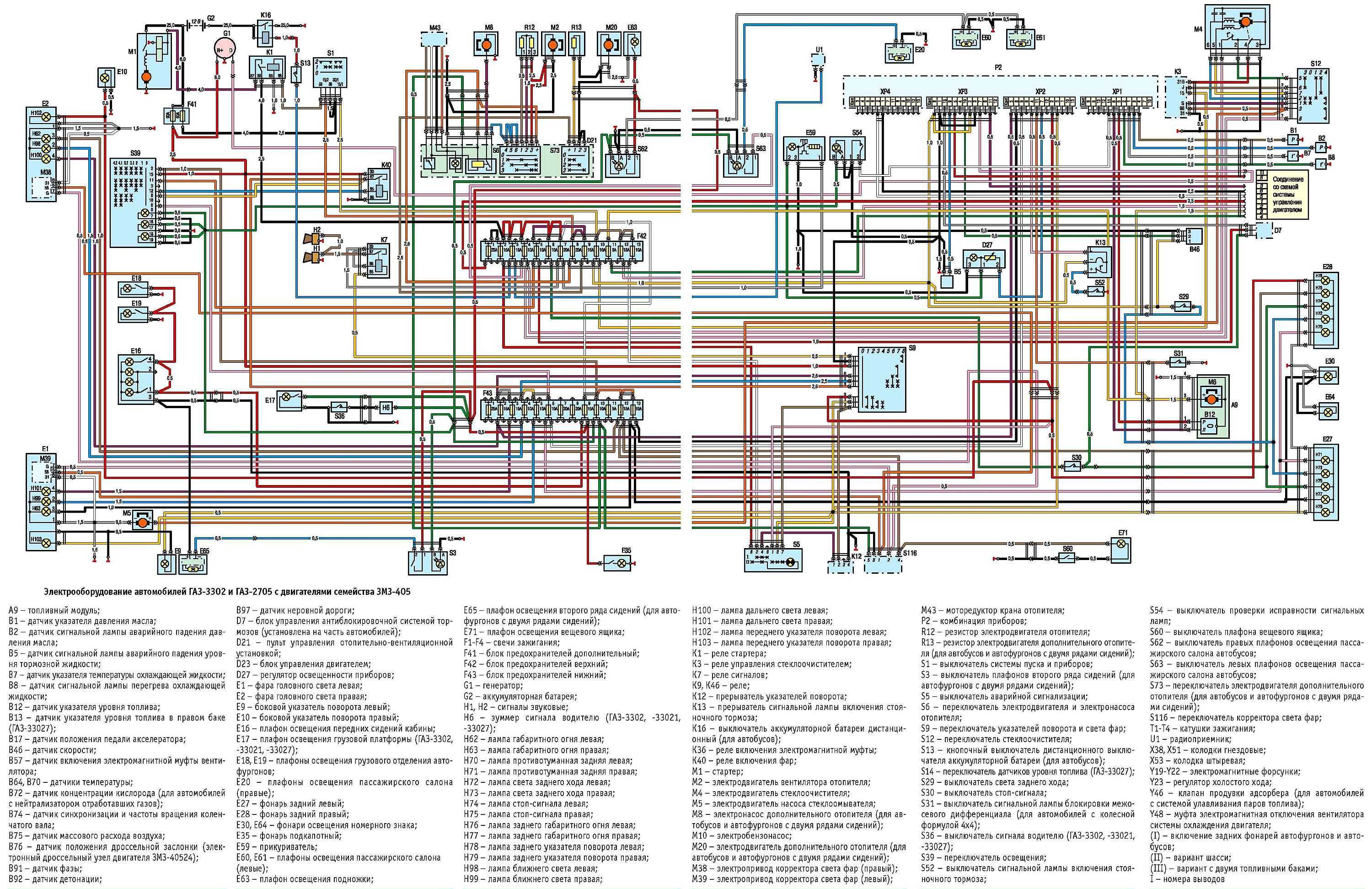

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором. Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

Правильно подключенный диагностический модуль поможет определить проблему электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль. Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

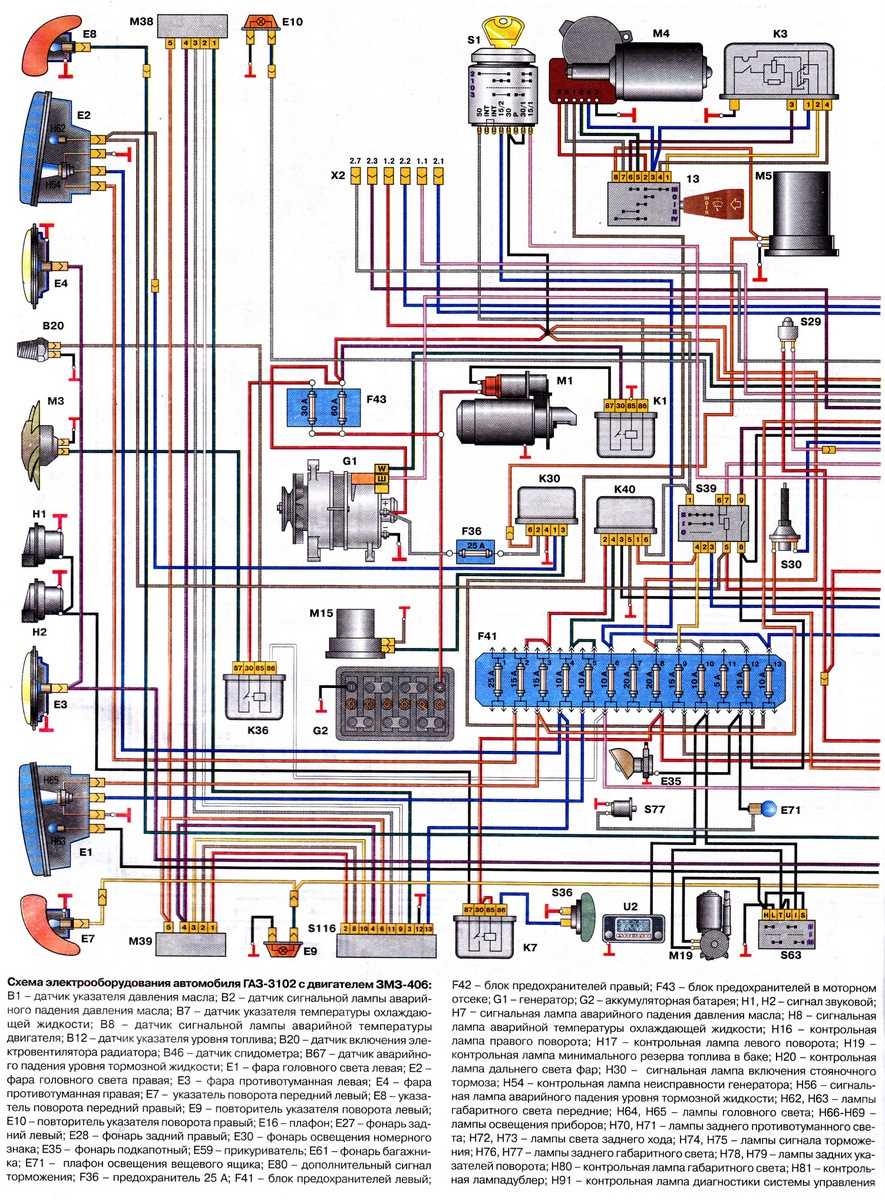

Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда.

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться. Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых». Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.
