Особенности ремонта коммутатора ВАЗ 2109

Ремонт коммутатора чаще всего сводится к его замене. Тонкие настройки устройства предназначены лишь для повышения эффективности работы системы. Если произошла поломка устройства, то порядок его замены таков:

• обесточьте электросистему автомобиля, снимите основную клемму с аккумуляторной батареи (АКБ);
• отсоедините коричневый провод от минусовой клеммы АКБ;
• отожмите отверткой пружинную скобу и отсоедините колодку с проводами от коммутатора;
• отверните две гайки крепления радиатора и снимите устройство вместе с радиатором;
• установите новый коммутатор с радиатором;
• подсоедините колодку разъемов;
• подведите под левую гайку коричневый провод;
• закрепите гайками коммутатор на ВАЗ 2109;
• произведите подключение АКБ.

Ремонт закончен, отправляйтесь в путь. И постарайтесь не забыть запасной коммутатор, чтобы в любой момент проверить работоспособность узла.

https://youtube.com/watch?v=jMUnXah-Kx0

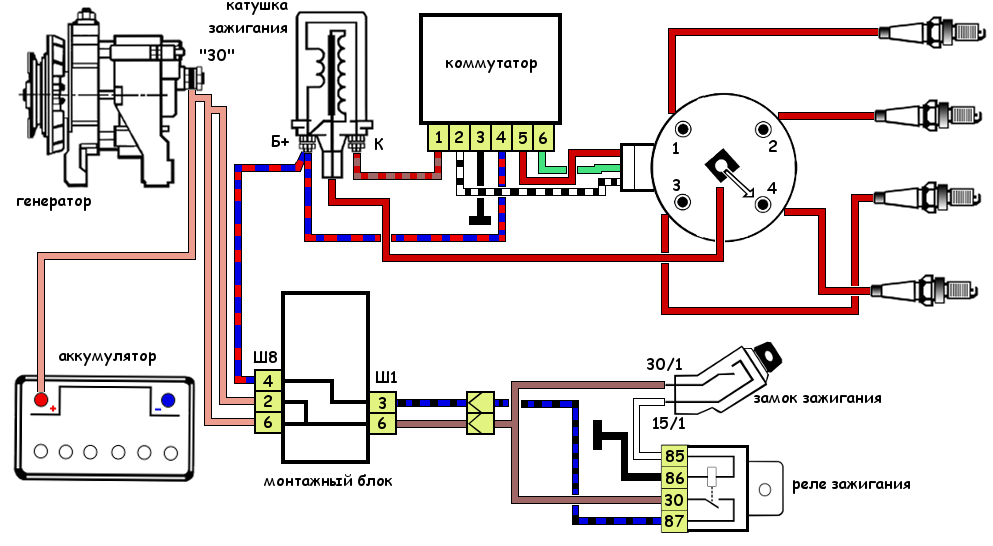

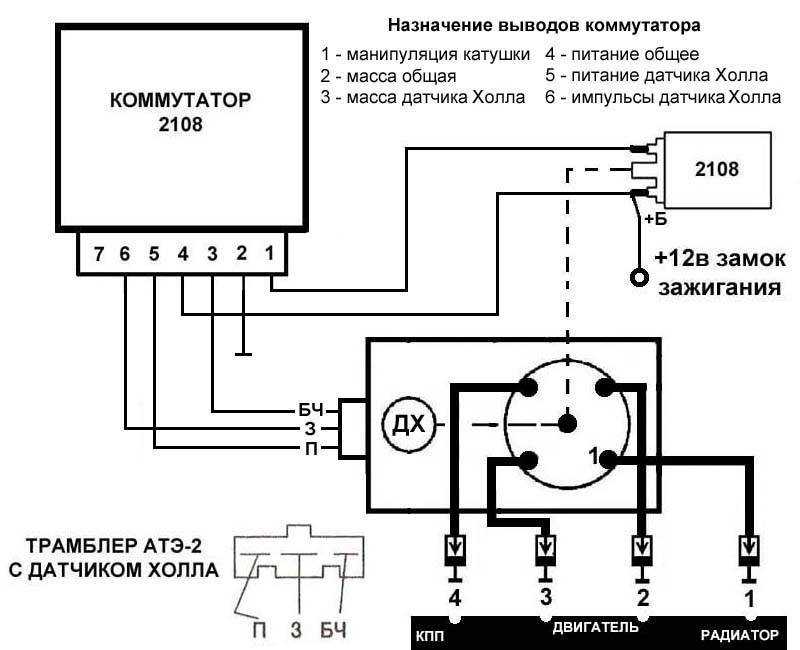

Схема СЗ

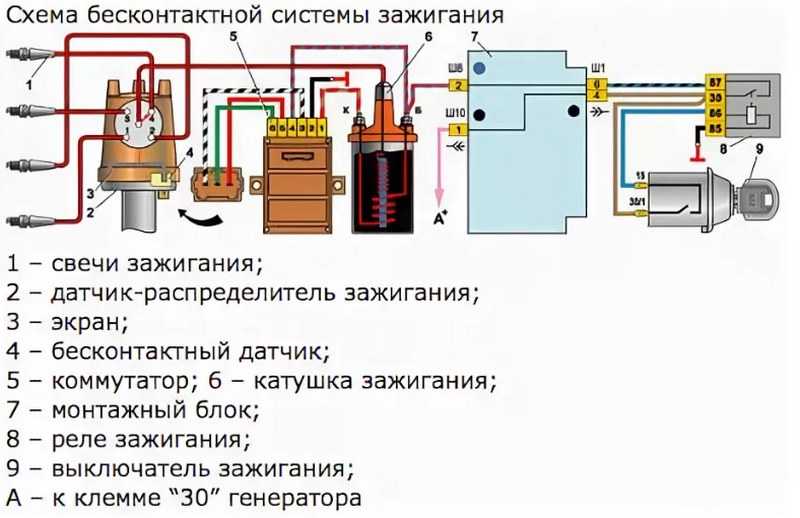

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

• Коммутатор;
• Свечи;
• Датчик распределителя;
• Катушки зажигания;
• Выключатель;
• Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
• Запорно-противоугонное устройство;
• Датчик Холла;
• Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
• Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
• Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
• Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

• Снижение надежности работы СЗ, появление сбоев;
• Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
• Резкое увеличение количества потребляемого топлива;
• Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций

1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

https://youtube.com/watch?v=paXv7wpXmtc

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

• Зачистка свечей от образовавшегося нагара или замена элементов;
• Проверка проводов на предмет изоляции, качества контактов и крепления;
• Контроль момента зажигания, установка момента;

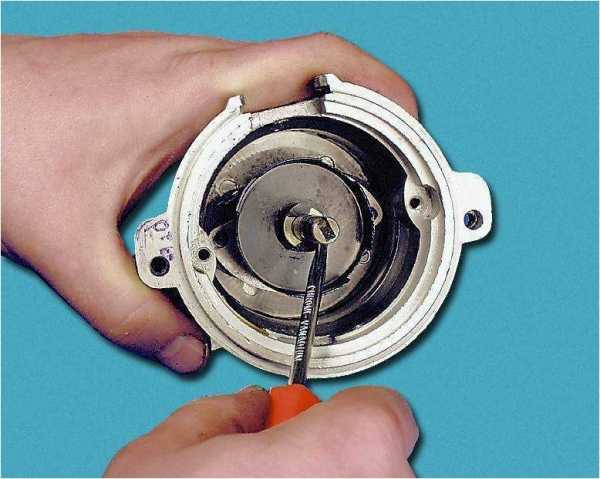

• Очистка крышки ротора и датчика распределителя при образовании загрязнений;
• Зачистка пластины ротора, электродов боковых клемм СЗ;
• Проверка качества фиксации на посадочных местах всех элементов системы;
• Проверка креплений проводов.

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

https://youtube.com/watch?v=A7WQ6fEN1Bg

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Немного истории

Известны такие основные системы, обеспечивающие воспламенение паров бензина в ДВС автомобиля:

• контактная;
• бесконтактная;
• микропроцессорная система зажигания (МПСЗ).

1. Контактная. Исторически это была первая попытка, она оказалась достаточно успешной и проработала много лет. Схема такой системы приведена нижеПринцип работы устройства прост – размыкание контактов прерывателя разрывает первичную цепь, из-за чего во вторичной обмотке бобины наводится высокое напряжение, которое распределителем направляется на одну из свечей зажигания. Это было простое, отработанное изделие, конечно со своими недостатками, которые устранялись по мере развития техники и элементной базы.

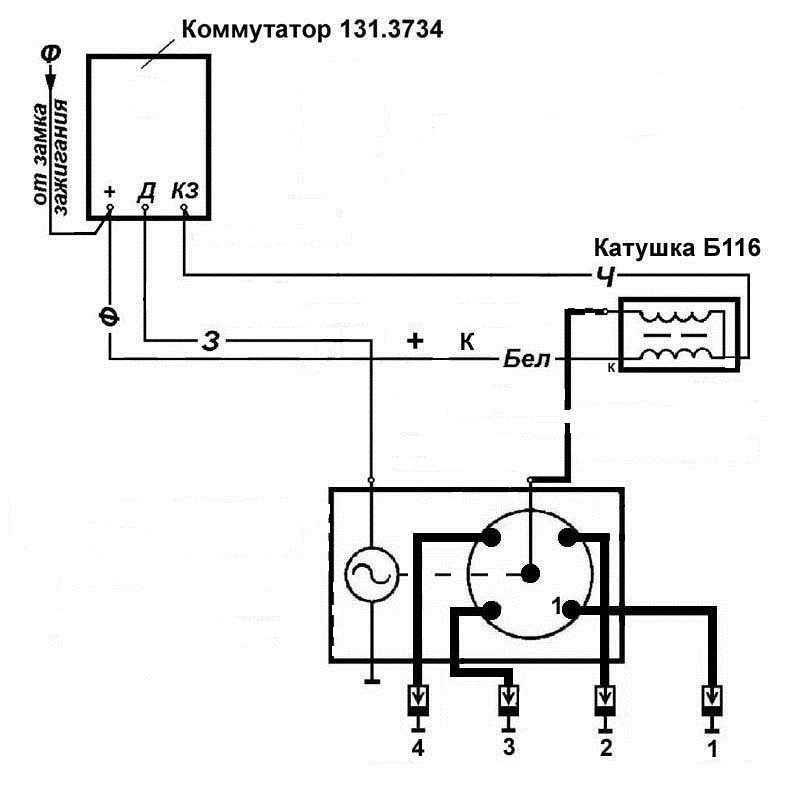

2. Бесконтактная. Принцип работы в основном схож с предыдущим, но изделие является более надежным. В нем контактный механический прерыватель заменен электронными устройствами – коммутатором и датчиком. Схема такого изделия показана на рисунке

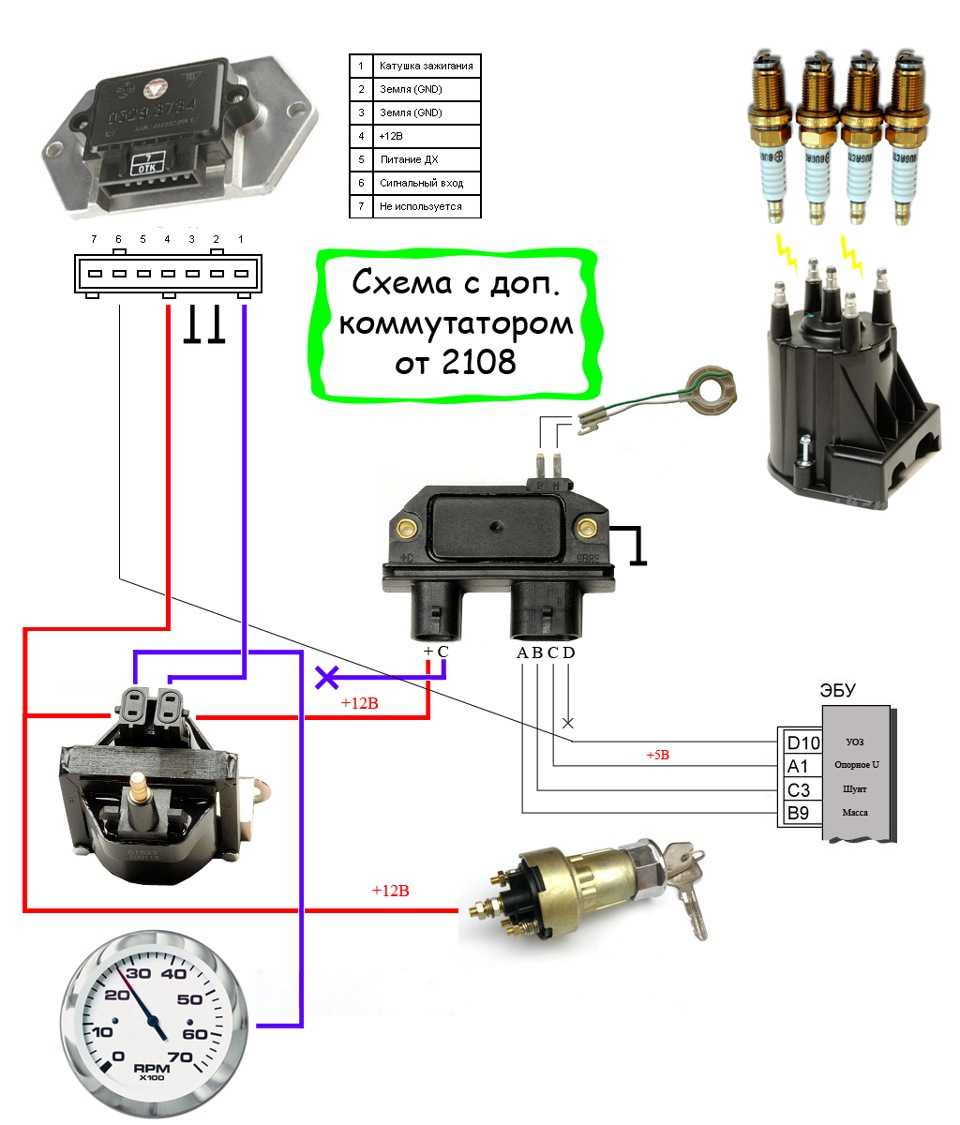

3. Микропроцессорная система, не содержащая механических узлов и построенная целиком на электронных компонентах.Принцип работы так же остался неизменным, функциональная схема такого устройства показана на рисунке.

Как можно проверить коммутатор ВАЗ-2109

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
4. Далее следует подсоединить этот провод к аккумуляторной батарее.
5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

Как проверить и прозвонить модуль зажигания ВАЗ-2114

В машине на каждую деталь возложены определенные функции. Модуль зажигания тоже выполняет ряд важных задач, например, когда он ломается, двигатель не в состоянии правильно работать, становится трудным завести автомобиль.

Функции модуля зажигания ВАЗ-2114

Модуль зажигания в ВАЗ-2114 решает важные задачи функционирования автомобиля:

• сначала создает импульсы, проходящие по высокому напряжению;
• после передает их на свечи зажигания.

Питание блока предполагает работу, начиная от бортовой системы транспортного средства, провод «минус» контролируется корпусом машины. Тонкость деятельности модуля в том, что он одновременно осуществляет 2 искры, одна из которых приходится на момент максимального сжатия топливовоздушной массы, а другая зависит от выпуска, поэтому ее называют холостой.

Что касается способа подключения, свечи подсоединены к 1-му и 4-му цилиндру, а холостые искры подходят ко 2-й и 3-й цилиндрической конструкции.

Из чего состоит модуль зажигания

Модуль зажигания, встроенный в ВАЗ-2114, состоит из 2-х трансформаторов высокой мощности и таких же 2-х контролирующих блоков на электронной основе. Одна сторона изделия предполагает сразу 4 выхода, они отвечают за подключение свечей. Для сохранности в первозданном виде конструктивных компонентов и их защиты производителем предусмотрено пластиковое покрытие. Вес всей конструкции слегка превышает 1 кг.

Свечи, подходящие к двигателю, фиксируются вместе с модулем зажигания путем проведения высоковольтной проводки. Управляет процессом устройство под названием «контроллер». Сначала он снимает показатели работы конструкции, затем анализирует их и, наконец, решает, что следует изменить для достижения оптимальной деятельности – скорость вращения коленвала, температуру, которой достигла охлаждающая жидкость в ВАЗ-2114 или нагрузку на двигатель.

Частые неисправности модуля зажигания ВАЗ-2114

В модуле зажигания ВАЗ-2114 случаются такие неисправности:

• на холостом ходу формируется прерывистость;
• оставляют желать лучшего показатели мощности;
• некорректно работает двигатель;
• в парном механизме работы барахлят цилиндры (то есть прослушивается функционирование только одной пары цилиндров);
• если загорается сигнал Check Engine.

Если вы подозреваете в автомобиле поломку модуля завода, значит, пора осуществить проверку модуля зажигания. Не помешает собственноручно убедиться в правильном и прочном подключении проводов, проверьте, остаются ли цельными и не имеют ли повреждений свечи. Прежде чем приступать к диагностике и ремонтным работам, необходимо запастись защитными средствами, которые обезопасят от опасных ситуаций – инструмент должен быть обработан изолирующим материалом, наличие перчаток обязательно.

Как определяют неисправности в модуле зажигания на СТО

На СТО диагностика модуля завода ВАЗ-2114 выглядит очень просто – профессиональное диагностическое оборудование исключает ошибку. Работники СТО используют сканер кодов ошибок и приложение, подходящее под адаптер компьютерной диагностики. Какие ошибки высвечиваются на дисплее, если требует корректировки и ремонта модуль зажигания ВАЗ-2114?

голоса

Рейтинг статьи

Устройство и неисправности коммутатора

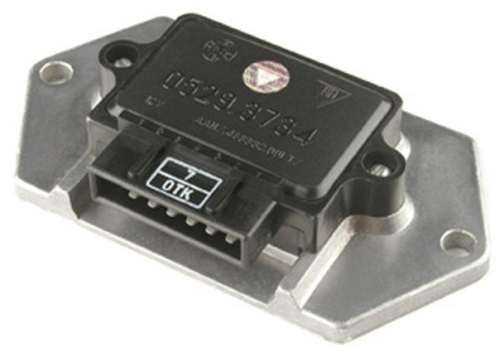

Коммутатор ВАЗ 2109 — это один из ключевых элементов системы зажигания автомобиля. Устройство предназначено для коммутирования импульсов тока необходимой амплитуды и продолжительности в первичной обмотке катушки зажигания в зависимости от управляющих импульсов датчика Холла. Оно также стабилизирует ток от 6 до 18 В, защищает полупроводники от перегрузок и обеспечивает отключение системы зажигания при остановке двигателя.

Корпус предусматривает соединение с массой через радиатор. При работе устройства через его радиатор выделяется значительное количество тепла. При эксплуатации следует регулярно очищать радиатор от всевозможных загрязнений для сохранения теплоотдачи.

Признаки неисправности коммутатора могут проявляться следующим образом:

• когда происходит включение стартера, двигатель не заводится, искра на свечах отсутствует;
• мотор заводится, но вскоре глохнет на холостом ходу;
• мотор работает неустойчиво, искра временами пропадает.

Чтобы грамотно произвести ремонт, необходима тщательная диагностика.

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

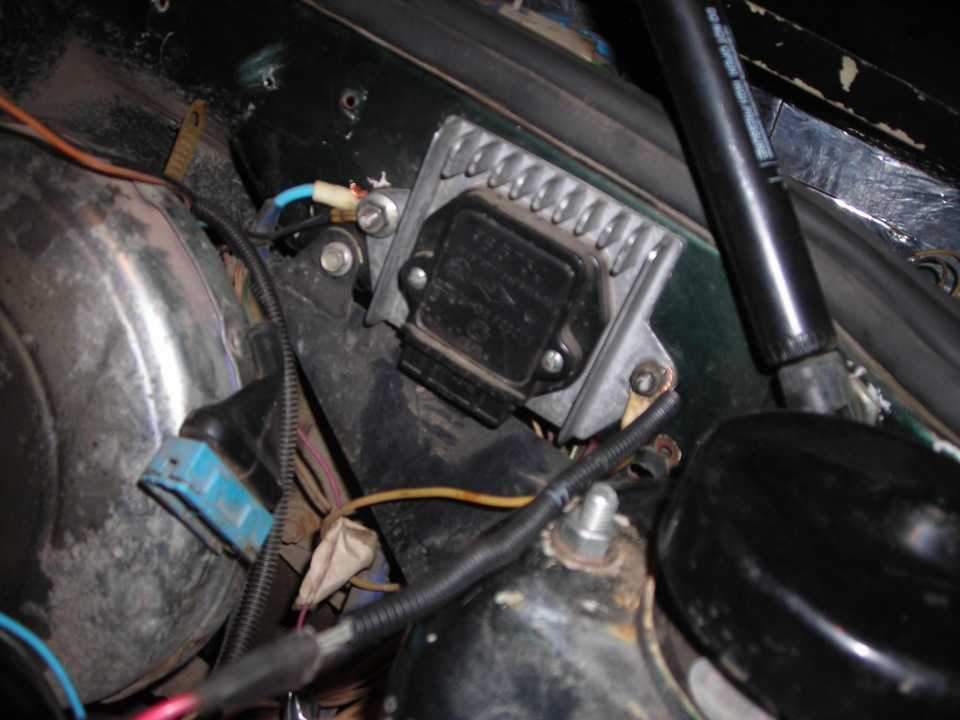

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)

2) Затем от коммутатора рукой отсоедините колодку проводов.

3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.

Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!

4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.

Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.

Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!

2) Следом вставьте колодку проводов, в разъём нового коммутатора.

3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

Проверка коммутатора системы зажигания на исправность:

1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит

(Обязательно в конце статьи прочтите пункт «Важно»)

2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:

• В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
• И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.

А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.

Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!

Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!

Как проверить коммутатор ВАЗ 2108-2109

Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.

После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.

Источники

• drive2.ru/l/564176184837932184/
• vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
• twokarburators.ru/kommutator-vaz-2108-2109-21099/
• ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Другие способы проверки коммутатора

Несмотря на относительно невысокую стоимость нового коммутатора, у автолюбителей не всегда есть желание, а порой и возможность, приобрести его.

Да и в случае исправности старого коммутатора его замена никоим образом не повлияет на работу двигателя.

Именно поэтому многие владельцы автомобилей ВАЗ 2109 предпочитают проверить старый коммутатор, прежде чем менять его на новый.

Рис. 4 Крепление коммутатора на кузове авто.

Произвести профессиональную проверку этого узла можно на СТО с помощью специализированного стенда.

Профессиональное оборудование может показать не только наличие или отсутствие подачи импульса от коммутатора на катушку зажигания, но и их цикличность и стабильность.

Но подобное оборудование есть не на всех сервисных станциях, поэтому народные умельцы придумали еще один простой способ проверки коммутатора.

Для этой проверки вам понадобится ключ на 8 и контрольная лампочка на 12 В мощностью 3 Ватт. Порядок действий следующий:

• Снимите клемму «минус» с аккумуляторной батареи.
• Отсоедините ключом на 8 от клеммы с маркировкой «К» на катушке коричневый проводок, который идет к клемме с маркировкой «1» коммутатора.
• Один конец контакта контрольной лампы 12 В соедините с этим проводом, а другой – с клеммой под маркировкой «К» на катушке. Таким образом, контрольная лампа должна оказаться в цепи между катушкой и зажигания коммутатором.
• Накиньте клемму АКБ обратно.
• Попробуйте завести двигатель. Во время вращения стартера контрольная лампа должна гореть. Если этого не происходит, то коммутатор не работает и нуждается в замене.

Вам это может быть интересно:

Диагностика исправности устройства

https://youtube.com/watch?v=grcKXKlJd9I

Глубокую диагностику устройства рекомендуется проводить на специализированном сервисе. Профессиональный стенд позволит оценить состояние узла в различных режимах работы двигателя в диапазоне от 0 до 8000 об/мин. Производитель категорически не рекомендует проводить диагностику кустарными методами. Это опасно не только для электросистемы автомобиля, но и для того, кто пытается провести такую диагностику.

Если приборная доска машины оснащена вольтметром, а владелец авто знает, как проверить коммутатор ВАЗ, то для него доступен простой способ предварительной оценки работоспособности устройства. Одна из функций коммутатора — выключение питания катушки зажигания при неработающем двигателе, но включенном зажигании. При таком отключении напряжение в бортовой сети заметно повышается. Это означает, что для проверки работоспособности устройства следует вставить ключ в замок, повернуть его в положение зажигания, но не запускать стартер. В это время необходимо внимательно следить за показаниями на вольтметре.

В первые секунды стрелочка замрет примерно на середине шкалы, а через 8-10 секунд она заметно дернется вправо. Раз устройство сработало, катушка отключилась, напряжение повысилось, а вольтметр отреагировал, то все в порядке. Если коммутатор выходит из строя, то обычно целиком. Маловероятно, что второстепенная функция сохранила работоспособность, а базовая отказала. Так что с большой вероятностью устройство можно считать исправным.

Каким может быть коммутатор системы зажигания

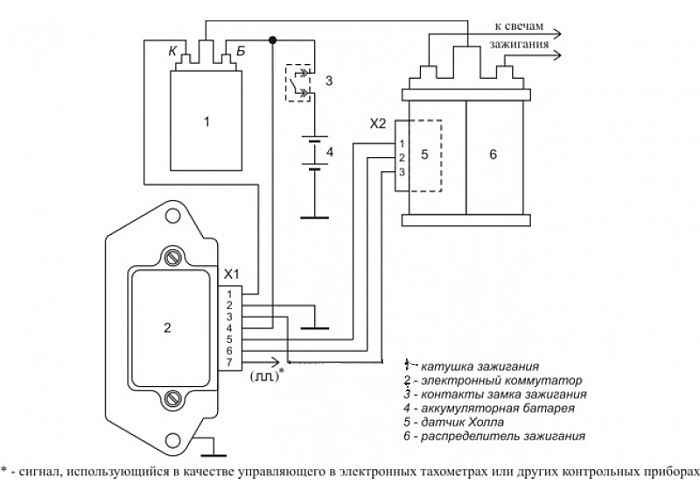

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы

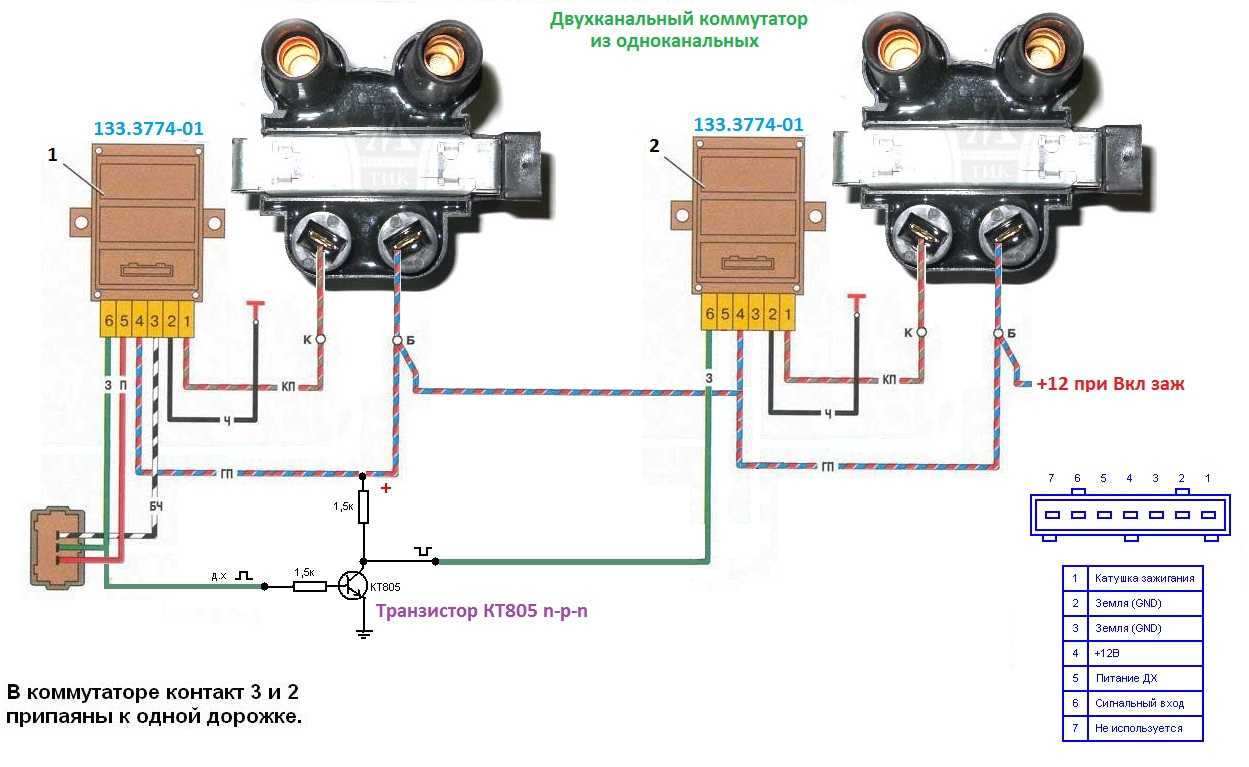

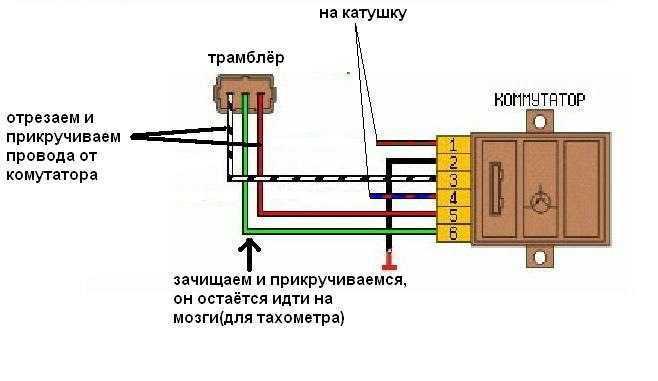

Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу. Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Как проверить коммутатор ВАЗ 2108-2109

Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.

После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.

Источники

• drive2.ru/l/564176184837932184/
• vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
• twokarburators.ru/kommutator-vaz-2108-2109-21099/
• ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.
