Установка компрессора на ВАЗ 2107 карбюратор

Установка компрессора на семерку – это возможность увеличить эффективность нагнетания горячей смеси и соответственно повысить мощность двигателя. Наиболее популярным компрессором, который автолюбители и мастера ставят на Ваз 2107 – это ПК05D

о котором пойдет речь.Почему именно он? Просто его характеристики отвечают наиболее оптимальным, а именно: избыточное давление воздуха всего 0,5 бар и это достигается при 6200 оборотов за минуту. Кроме этой решающей характеристики ещё один факт в пользу данного компрессора – при его установке не нужно вмешиваться в конструкцию поршневой группы, а это значит, что установка предельно проста.

Установка компрессора на ВАЗ 2107 карбюратор своими руками

вполне возможна без вмешательства специализированных мастеров. Естественно, предварительно, вам стоит ознакомиться с некоторыми особенностями этой процедуры, а также знать последовательность и порядок действий. Если вы волнуетесь о преимуществах компрессора, то поверьте, он давно используется для этих целей в семерках и за это время претерпел несколько существенных доработок, который сделали его ещё лучше и естественно эффективней. Последним новшеством стало существенное понижение шумовых характеристик агрегата, поэтому нагнетатель работает практически бесшумно.

ПК05D

состоит из двух основных элементов, которые заслуживают вашего внимания и понятия. Первым являетсяцентробежное устройство , а вторым –мультипликатор высокооборотистый . Особенностью компрессора является отсутствие необходимости обслуживать его, а привод механизма проводится ремнём поликлинового типа от коленвала двигателя.

В конструкциях подобного рода мультипликатор делается на основе подшипников, которые после пробега около 50 тысяч километров следует заменять. То же самое касается ремня, потому что он также подвержен определенному износу, что само собой разумеется

Важно понимать, что для нормальной работы компрессора на ВАЗ 2107 карбюратор

, нужно обеспечитьподачу тосола (антифриза) или жемоторного масла . Выше мы уже говорили про отсутствие необходимости изменять конструкцию силового агрегата, однако заменить вал генератора, коленчастый шкив и водяную помпу все же нужно. Дело в том, что теперь в них будет использоваться поликлиновый ремень, а не обычный. Где взять такой ремешок? Эксперименты показали, что вполне годится от Шевроле Нивы. Мы делали замеры, и после установки компрессора прирост мощности автомобиля составил порядка 50 процентов.

Порядок действий при установке компрессора на ВАЗ 2107 карбюратор:

1. Снимаем стандартный ремень генератора и демонтируем его крепление 2. Снимаем воздушный фильтр 3. Устанавливаем вместо заводских шкивов шкивы от автомобиля Niva Chevrolet 4. Монтируем кронштейн крепление компрессора, а также сам компрессор и ремень генератора согласно представленной ниже схеме. (втулки из комплекта нужно надеть на шпильки между креплением и компрессором) 5. Ставим гофрированный патрубок на входное отверстие компрессора и устанавливаем фильтр. 6. Монтируем на выходное отверстие компрессора патрубки (они должны соединится специальной трубой диаметром 60мм и длиной 50мм.) 7. Соединяем трубу 60мм с клапаном, ставим муфту, а также подводящий фланец в карбюратор. 8. Синим шлангом соединяем штуцер компрессора и штуцер карбюратора 9. Шланг для вентиляции картерных газов отсоединяем, а все остальные соединения фиксируем хомутами. 10. Последний пункт – это регулировка натяжения ремня генератора.

Вот и все действия по установке нагнетателя, теперь вы получили свой прирост 50 процентов мощности. Согласитесь, что эта процедура не такая уж и сложная, как может показать изначально.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

LADA 2107–20 — в соответствии со стандартом Евро-2;
LADA 2107–71 — для китайского рынка;
LADA-21074–20 (Евро-2);
LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

предохранители: силовых цепей главного реле;
цепи постоянного питания контроллера;
цепи реле электробензонасоса;

реле:

главное;

бензонасоса;
электровентилятора;
диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

АКБ напряжением 12 В, ёмкостью 55 Ач;
генератор типа Г-222 или 37.3701;
регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

вспомогательное, которое подаёт питание на выводы стартера;
втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

катушку зажигания;
распределитель с контактным прерывателем;
свечи зажигания;
высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

Свечи зажигания.
Распределитель.
Экран.
Датчик Холла.
Электронный коммутатор.
Катушка зажигания.
Монтажный блок.
Блок реле.
Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

Блок-фары с габаритами.
Подсветку подкапотного пространства.
Монтажный блок.
Освещение бардачка.
Выключатель подсветки приборов.
Задние фонари с габаритами.
Подсветку номеров.
Переключатель ламп наружного света.
Лампочка индикации наружного освещения (в спидометре).
Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

электромоторы: стеклоомывателя;
стеклоочистителя;
вентилятора отопителя;
вентилятора радиатора охлаждения;

прикуриватель;
часы.

В схеме подключения стеклоочистителей используются:

Моторедукторы.
ЭД омывателя фар.
Монтажный блок.
Замок зажигания.
Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

как определить пропускает ли прокладка коллектора

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа. При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются. Вообще коллектор это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства.

Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов. Этот элемент крепится непосредственно к голове ( головке блока цилиндров ) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора – недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата. Симптомы, что прогорела прокладка выпускного коллектора можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки.

При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали. В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалнную поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках. Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным. Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры: 1. Открываем капот автомобиля; 2. Демонтируем воздухозаборник.

Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор; 3. Извлекаем термоэкран. Им прикрыт коллектор; 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор; 5.

Откручиваем парочку болтов от выхлопной трубы; 6. Снимаем коллектор; 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее; 8. Зачищаем все пространство под новую прокладку; 9. Чистим все до блеска; 10. На область после очистки наносим смазку на графитовой основе; 11.

Теперь ставим новую прокладку; 12. Собираем все в обратной последовательности. 1. Давление на турбине начинает снижаться; 2. При езде на высоких оборотах и нагрузке 3.

При езде на трассе чувствуется повышенный расход топлива; 4. Может. Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово может, так как они могут и не проявляться, а могут выявляться и немного по-другому.

Компрессометр в помощь

При этом масло не будет вытекать наружу через зазоры. Пробой произошел между самими цилиндрами. Такую поломку определить сложнее всего. Но явные признаки пробитой прокладки ГБЦ в данном случае – это увеличенный расход топлива и заметное падение тяги.

При таких симптомах рекомендуется проверить уровень компрессии. Выполняется он при помощи устройства, показанного на фото ниже.Данный элемент называется компрессометром. Как им пользоваться? Устройство вкручивается заместо одной из свечей зажигания.

Проверку начинают по порядку – с первого по четвертый цилиндр. Как мы уже сказали ранее, нормальный показатель не должен быть ниже 10. Проверив уровень компрессии в одном цилиндре, переходим ко второму. В предыдущий обратно закручиваем свечу и надеваем высоковольтный провод, идущий от катушки зажигания.

Сильного разбега в значениях быть не должно. Кстати, если это старый мотор, не исключены задиры в камере сгорания. Из-за этого неплотно прилегают компрессионные и маслосъёмные кольца. Решить эту проблему можно хонингованием стенок цилиндров. Заодно меняются кольца.

https://youtube.com/watch?v=3p19-lcqym4

Лада 2107 Marine › Бортжурнал › Сюрпризы, сюрпризы… (замена прокладок коллекторов)

Закончив водопроводные дела решил проверить состояние прокладки впускной трубы и выпускного коллектора. Несколько причин, побудивших меня это сделать:— троение двигателя при прогреве;— постепенное падение оборотов двигателя при прогреве (редко — вплоть до полной остановки) и затем самопроизвольный резкий набор оборотов;— пар из выхлопной трубы при прогреве (возможно, это и конденсат, а у меня — паранойя :))— тряска двигателя при трогании — практически неощущаемая на холодную и усиливающаяся по мере его прогрева (как при кривом диске сцепления);— чрезмерный нагрев корпуса карбюратора;— следы то ли масла, то ли ОЖ с копотью на стыке впускной трубы и головки блока.

В общем, ряд симптомов мог бы указать на прогар прокладки головки блока, но при этом:— нет следов масла в расширительном бачке и антифриз прозрачен, как новый;— нет пузырьков в расширительном бачке ни во время, ни после прогрева двигателя;— нет эмульсии на крышке МЗГ, на щупе;— масло просто темное, без признаков попадания в него ОЖ.

Поэтому решил проверить для начала эти прокладки, купив 2 штуки по 54 руб. Тем более, что операция в целом несложная. Открутил со шпилек выпускного коллектора гайку крепления щитка стартера и болтик М6 щитка (его неудобно крутить, особенно, когда собираешь все обратно). К водяному насосу и коллектору трубка печки у меня не была еще прикручена после замены насоса. Снял корпус воздушного фильтра, отсоединил все шланги от впускной трубы и карбюратора и полез под машину, чтобы открутить хомут крепления приемной трубы к кронштейну КПП. Там меня ждал первый сюрприз:

Уплотнение привода спидометра уже не держит

Ладно, займемся этой проблемой позже…

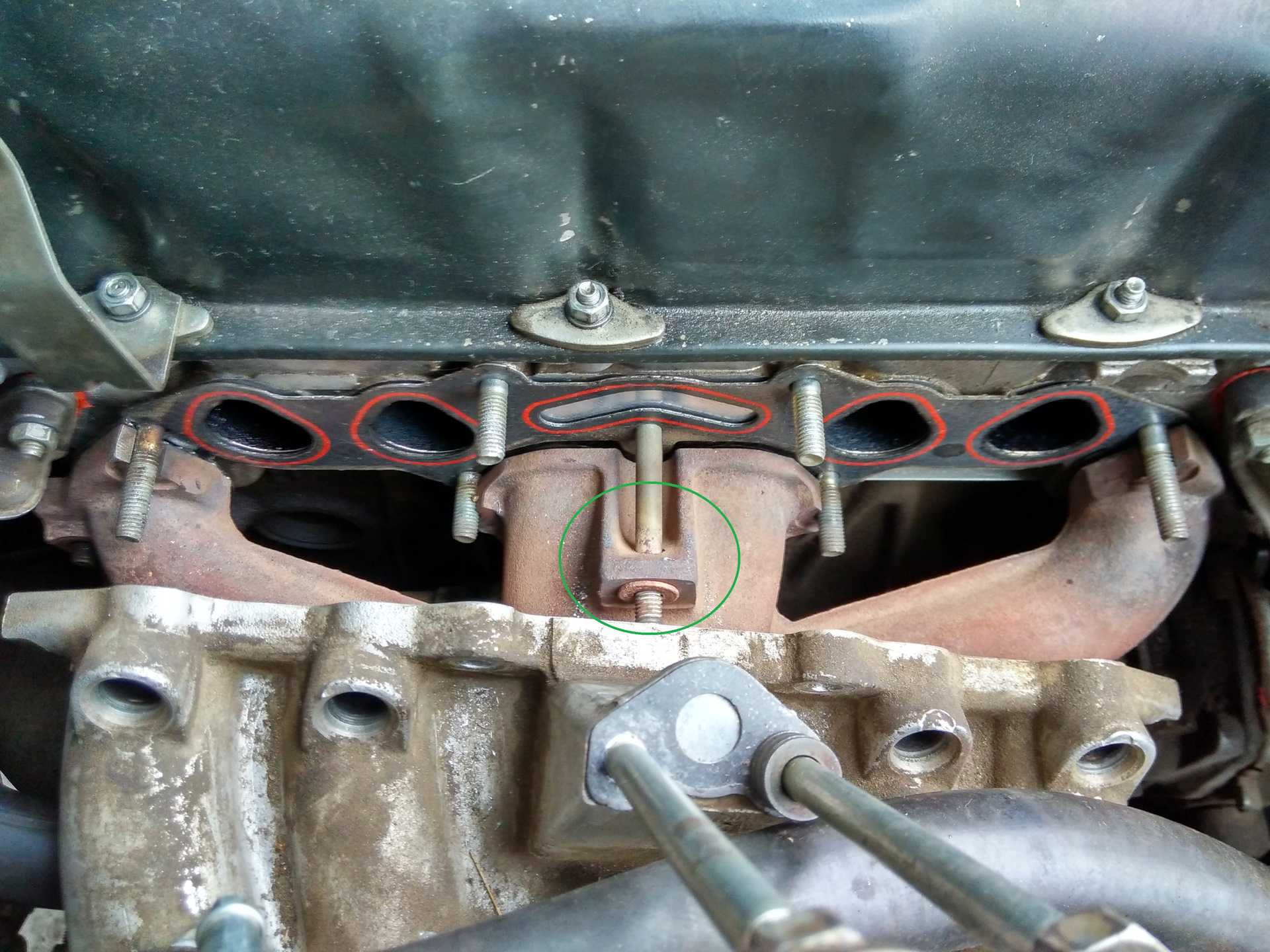

Отсоединил приемную трубу от фланца выпускного коллектора и снял старую прокладку. Точнее, там оказались 2 прокладки. Видимо, в прошлый раз я так собрал выпуск по невнимательности — вот еще один сюрприз

Тут с уплотнением все в порядке

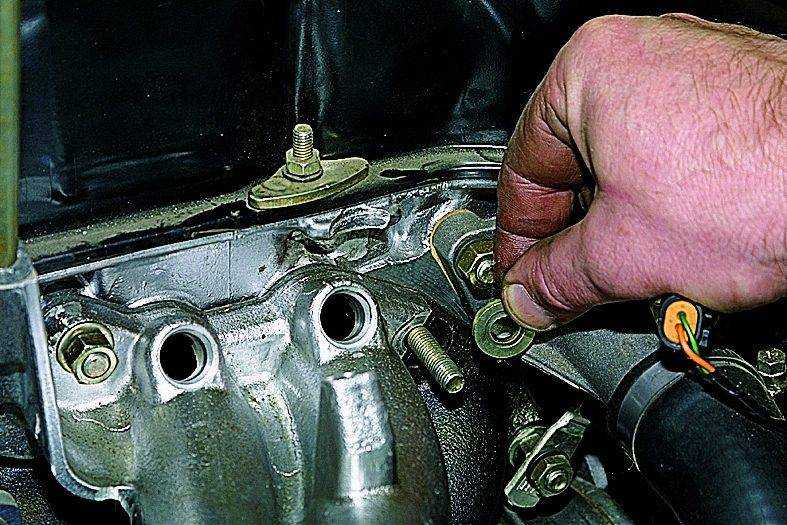

Откручивая гайки коллектора — 7 штук — пара гаек, что находились ближе к моторному щиту, стронулись очень легко, практически от руки. Снял сначала впускную трубу с карбюратором на ней:

И обнаружил вот такой «подарок»:

Кто здесь?

Что-то похожее на остатки прокладки и какой-то шерсти

Аккуратно извлек эту гадость. Вроде бы в головке канал остался чистым.Дальше снял выпускной коллектор. Оп-па:

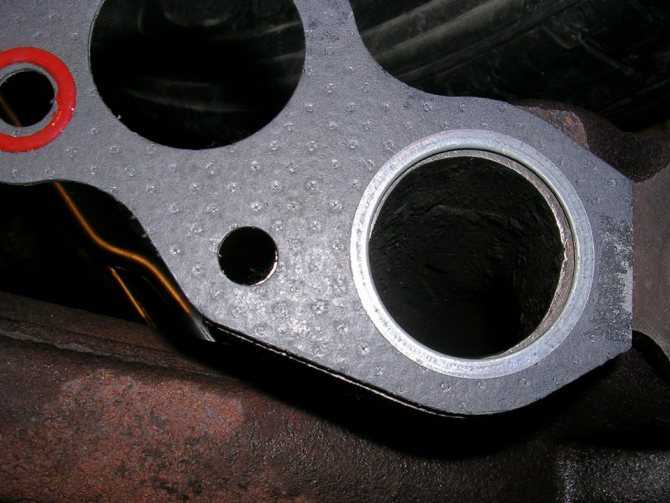

Интересно, как можно было так поставить прокладку?!Ну и след на фланце коллектора:

Видно, где прорыв газов шел

И, наконец, свидетельство того, что сальники клапанов 2-го цилиндра не справляются со своей задачей:

Черный хрупкий нагар на стенках выпускного канала ГБЦ второго цилиндра

Нагар довольно легко откалывался шлицевой отверткой, и был счищен как в ГБЦ, так и в коллекторе. По фланцам трубы и коллектора прошелся лезвием канцелярского ножа, чтобы счистить остатки прокладки, ржавчину и нагар, протер обезжиривателем.Новую прокладку как ни прикладывал, точного совмещения отверстий с коллектором добиться не получилось.

Нашел положение, при котором смещение минимальное, и металлическая окантовка отверстий прокладки не выступает за края. Прокладку перед установкой намазал смазкой «Шрус супер-4МЛ» с (графитом) и выдержал минут 30.

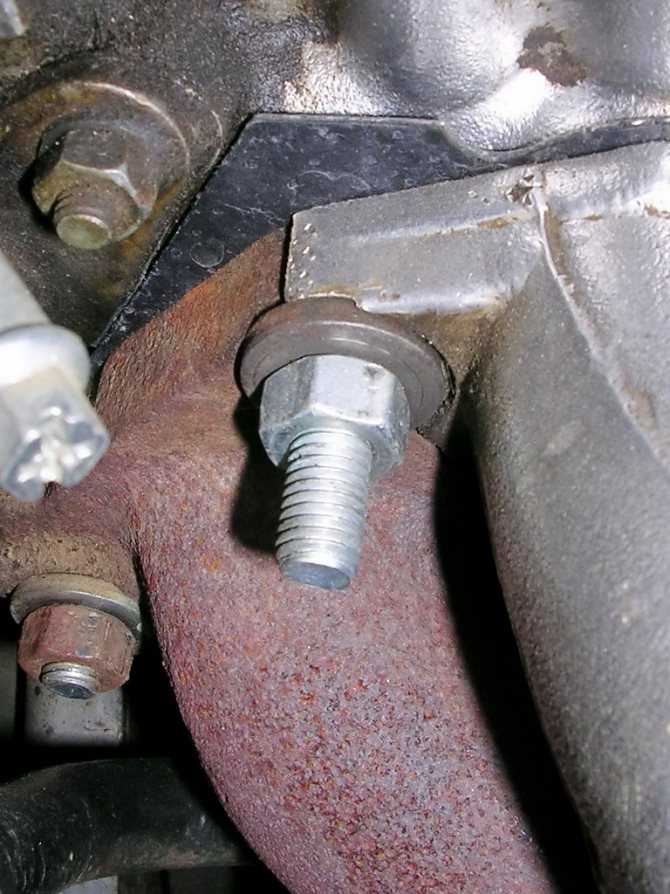

При сборке заменил 4 шпильки фланца приемной трубы (это рекомендуется делать при каждой возможности, т.к. металл в этом месте очень термонагруженный), а также все шпильки крепления коллекторов (это уже больше для успокоения души). Кстати, по каталогам не совсем понятно, какие шпильки впускной трубы и коллектора куда вкручивать. А их — 4 разных размера! Вот расположение шпилек по порядку, начиная от моторного щита к передку, может, пригодится кому:№№1,5 — 13543621 Шпилька M8x30№№2,6,7 — Шпилька 2101-1008082№3 — 13543521 Шпилька M8x25№4 — 13544621 Шпилька M8x80

Шайбы для крепления впускной трубы и коллектора я заменил на более толстые и прочные — использовал шайбы для крепления корпуса подшипников распредвала двигателя ВАЗ 2108 (2108-1006036) размером 8.0х16.0х3.5мм:

Рекомендую такие же использовать для крепления карбюратора, особенно для моделей Солекс

Ну и, конечно, нет лучше гаек для крепления фланца «штанов», чем латунные гайки для 2108

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

Снимаем «клемму-минус» с аккумуляторной батареи.
Демонтируем трос газа.
Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
Отключаем разъем датчика положения дроссельной заслонки.
Отключаем разъем проводов регулятора холостого хода.
Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
Проводим демонтаж ресивера.
Снимаем провода блока управления впрыском (форсунками).
Демонтируем топливную рампу без демонтажа форсунок.
Снимаем термоэкран с коллектора.

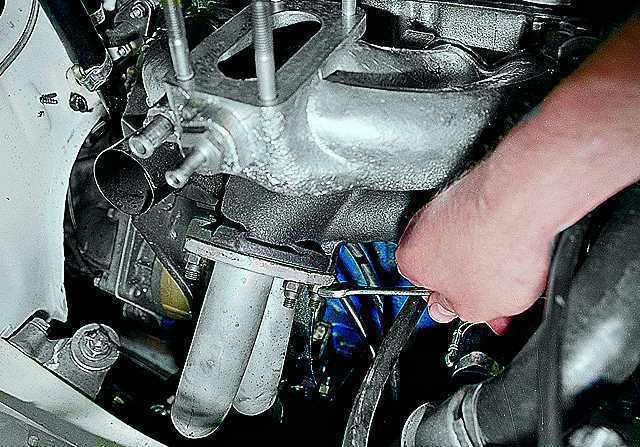

Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора

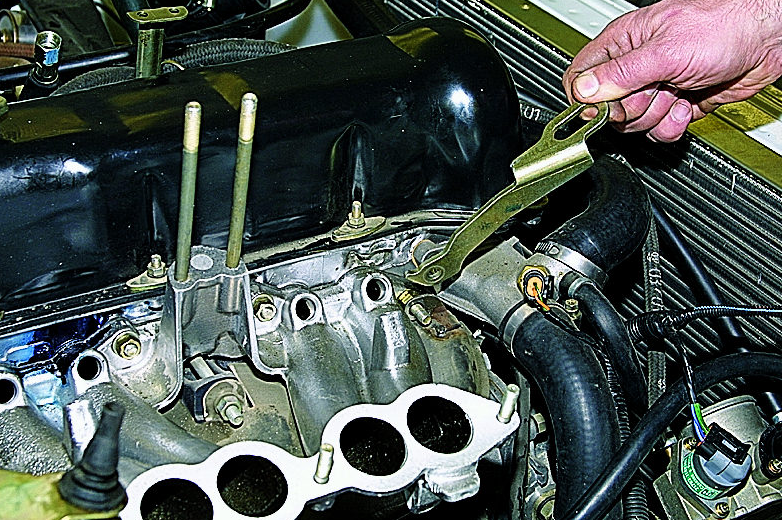

Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
Проводим замену прокладки. Проводим замену прокладки
Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

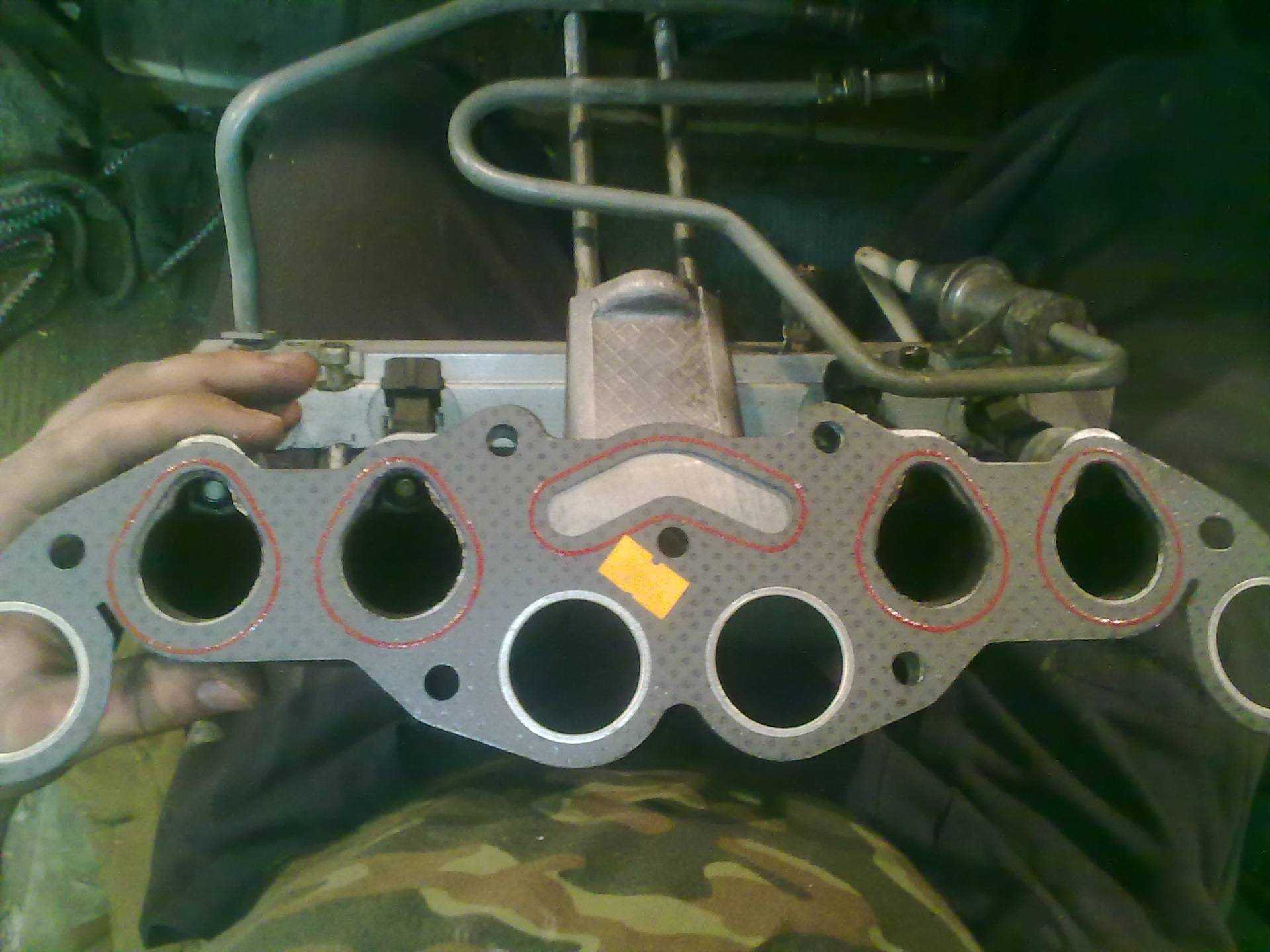

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Симптомы

Влияние на работу двигателя

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Симптомы подсоса воздуха во впускном коллекторе

Впускной коллектор предназначен для подготовки топливо – воздушной смеси и доставки ее до камеры сгорания двигателя. Как уже говорилось ранее смесь должная быть 14,7:1. Лишние утечки будут мешать смеси полностью сгореть.

Соответственно впускной коллектор, а вместе с ним ресивер и остальные навесные трубки должны быть герметичны. Как правило нарушение происходит при неправильной затяжке шпилек на коллекторе, прогаре прокладок, трещин в металле. Если автомобиль эксплуатируется на газу происходят хлопки во впуск и прокладки не выдерживают, появляются свищи.

Во многих случаях поиск неисправности, связанной с утечками, вызывает затруднения только лишь из-за отсутствия дымогенератора.

Найти подсос воздуха во впускном коллекторе можно разными методами:

Как устранить подсос воздуха во впускном коллекторе

Ремонт впускного тракта сводится как правило к банальной замене резинок или прокладок. Но бывают случаи, когда лопается сам коллектор. Тогда лучше заменить на исправную деталь, так как трещины могут быть внутри.

Частым явлением может быть негерметичность патрубков или самого абсорбера. В этом случае его легче заглушить и полностью убрать. Абсорбер — угольный фильтр, служит для очистки паров бензина с бака.

Негерметичность воздуховода устраняется заменой самого патрубка.

Симптомы подсоса воздуха через форсунки

На бензиновых форсунках есть два сальника — снизу и сверху. Который около сопла вставляется в коллектор, а другой в рампу. Обе резинки очень важны и обязаны быть в исправном состоянии. Быть, как говорится резиной, а не пластмассой. Иначе возможен подсос воздуха или течь бензина через форсунку. Второе намного опаснее, тем более если выпускной коллектор находится под впускным.

Признаки подсоса воздуха через форсунки — это нестабильная работа двигателя. Излишний воздух попадает непосредственно в камеру сгорания. К примеру, если на третьей форсунке задубела или замята нижняя резинка, этот цилиндр и будет троит на холостом.

Проверить подсос желательно также дымогенератором. Будет хорошо виден дымок, исходящий из-под нижней части форсунки.

Уплотнительные кольца форсунок имеют свои особенности для каждой марки автомобиля. Имеется ввиду размер и диаметр. Поэтому внимательно подходите к выбору запчастей.
