Ремонт системы электронного управления двигателем

Электронный блок управления системой автомобиля

В автотехнике этот общий термин применяется для электронных схем, отвечающих за работу систем автомобиля и конструктивно выполненных в виде отдельных блоков. При этом каждый из них может отвечать за один или несколько агрегатов. Так, в автомобилях можно встретить электронный модуль управления трансмиссией (англ. PCM). Это, как правило, комбинированное устройство, содержащее схемы контроля двигателя (англ. ECU) и (коробки) передачи (англ. TCU). Таким образом, PCM представляет собой конструктивно объединенный блок управления системами автомобиля. Но в некоторых моделях авто, например фирмы «Крайслер», обе эти схемы (ECU и TCU) конструктивно обособлены.

Встречаются также аналогичные устройства для тормозов, дверей, сидений, аккумулятора и т. д. Некоторые современные авто содержат до 80 таких схем. При этом каждую из них можно определить как отдельный, функционально (а иногда и конструктивно) обособленный электронный блок управления. С точки зрения схемотехники большинство из них представляют собой высоконадежные встраиваемые микроконтроллеры. Общей же тенденцией автомобилестроения является объединение всех таких устройств в общую электронную систему автомобиля с центральным компьютером.

Таблица масс ЭСУД в различных автомобилях

Массой в ЭСУД обычно выступает корпус машины. Если какой-то из контактов с массой теряет надежность, электросхема нарушается, качество работы системы падает. Например, двигатель начинает произвольно менять режим работы, набирая или сбрасывая обороты без участия водителя. Чтобы справиться с такой проблемой, надо знать места заземления ЭСУД.

Модели	Точки заземления
Семейство АвтоВАЗ 2108-9 и 13-15 1.	Масса ЭСУД берется с двигателя, с болтов, крепящих заглушку с правой стороны головки блока. В контроллерах BOSCH 7.9.7 или Январь 7.2, масса берется со шпильки, крепящей каркас центральной консоли приборной панели к тоннелю пола (внутри центральной консоли, под пепельницей).
Семейство ВАЗ 2110-12, 1,5L.	С болтов на левой стороне головки блока.
Семейство ВАЗ 2114, 21124 1,6L.	Контроллеры BOSCH 7.9.7 или Январь 7.2. Масса на четыре катушки зажигания с болта М6, масса на ЭСУД – со шпильки на кронштейне крепления ЭБУ, слева. На шпильку – от моторного щита. Здесь возможны проблемы, надо подтянуть постоянно разбалтывающуюся гайку.
Нива с контроллером Bosch MP 7.0.	С болтов, крепящих заглушку, на месте распределителя зажигания – трамблера.
Нива с контроллером Bosch М 7.9.7.	Масса берется с кузова, со шпилек его крепления. Частая проблема – клемма намного толще, чем нужно для равномерного прижатия корончатой шайбы к кузову.
Шевроле Нива с контроллером Bosch MP 7.0.	Масса берется с двигателя, со шпилек М8 в его нижней левой части, под модулем зажигания.
Приора	С на крепления ЭБУ (на кронштейне).
Калина	Контакт для массы находится справа на двигателе, на кронштейне крепления впускного коллектора.
Модельный ряд 2104-07.	Старые контроллеры. Масса берется с болта, притягивающего кронштейн крепления модуля зажигания к мотору.
Газель с двигателем 405, 406	С приварной шпильки на площадке над правым лонжероном, под свесом моторного щита.
УАЗ Патриот с Микас 11 Е2	Контакт от кузова через приварную шпильку в нижней части левого брызговика.

Как информация от датчиков, попадает в ЭБУ?

Здесь на помощь приходит шина CANBus. CANBus — это сокращение от Controller Area Network Bus, и она разработана, чтобы позволить нескольким модулям управления и датчикам в автомобиле связываться и обмениваться информацией друг с другом на суперскоростях.

Такая информация, как частота вращения колес и положение дроссельной заслонки, требуется нескольким блокам управления для обеспечения правильной работы автомобиля, а система CANBus позволяет быстро обмениваться этой информацией.

Эта система используется всеми производителями, поскольку она требуется для бортовой диагностики (OBD2) и является обязательным требованием с конца 90-х годов.

OBD-II позволяет подключить диагностический прибор к автомобилю и считать коды неисправностей, хранящиеся в блоках управления. Ошибки можно сканировать обычным смартфоном со специальной программой и блютуз или wi-fi адаптером.

Диагностика

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

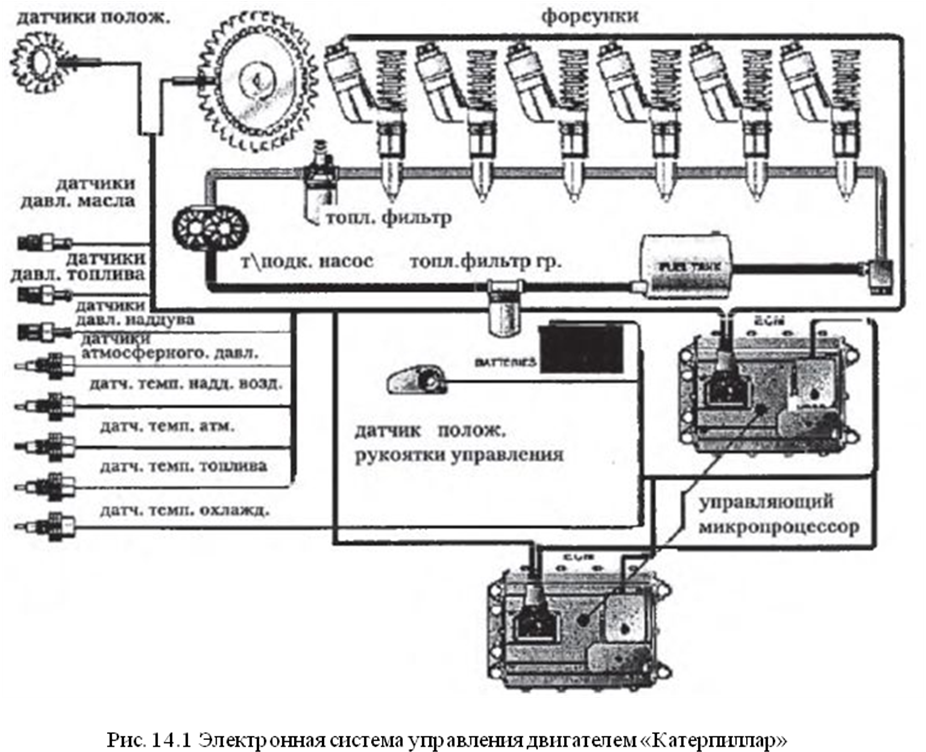

Какие датчики использует ЭБУД

Для полноценного управления двигателем ЭБУ требуется много входных данных. Эта информация поступает от множества датчиков. Вот основные из них.

• ДАД (Датчик Абсолютного Давления) или MAP сенсор (Manifold Absolute Pressure).
• Датчик температуры всасываемого воздуха — IAT.
• ДМРВ (Датчик Массового Расхода Воздуха) или MAF сенсор (Mass Air Flow).
• ДПКВ (Датчик Положения Коленвала) или CKP (Crankshaft position sensor).
• ДПРВ (Датчик Положения Распредвала) или CMP (camshaft position sensor).
• ДТОЖ (Датчик Температуры Охлаждающей Жидкости).
• ДК (датчик кислорода).
• ДПДЗ (Датчик Положения Дроссельной Заслонки) или TP (throttle position).
• ДС (Датчик Скорости) или VSS (Vehicle Speed Sensor).
• ДД (Датчик детонации).
• Положение педали акселератора — APP.
• Датчик хладагента.

Неисправности топливных систем с впрыском бензина во впускной трубопровод

Приведем перечень наиболее часто встречающихся неисправностей систем впрыска и основных причин их возникновения.

Холодный двигатель не запускается или запускается с трудом. Основные причины: недостаточное давление топлива, отсутствие давления; неисправность пусковой форсунки или ее цепи (для автомобилей с пусковой форсункой); неисправность в цепи датчика охлаждающей жидкости; отсутствие или слабый сигнал от датчика частоты вращения коленчатого вала; неисправность потенциометра дроссельной заслонки; загрязнение форсунок; повышенное сопротивление со стороны выпускной системы; подсос воздуха во впускной коллектор.

Горячий двигатель запускается с трудом или не запускается. Основные причины: быстрое падение давления топлива после выключения двигателя; несанкционированная работа пусковой форсунки (при ее наличии); неисправность в цепи датчика охлаждающей жидкости; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Двигатель запускается и глохнет или неустойчиво работает в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор; неисправность системы холостого хода; неисправность в цепи датчика температуры охлаждающей жидкости; несоответствие давления топлива заданному; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Чрезмерно высокая частота вращения коленчатого вала в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор (системы с датчиком абсолютного давления и системы с расходомером воздуха и λ-регулированием); неправильная работа системы холостого хода; неисправность в цепи датчика положения дроссельной заслонки.

«Провалы» при ускорении. Основные причины: недостаточное давление или производительность топливного насоса; неисправность расходомера воздуха; неисправность в цепи датчика положения дроссельной заслонки; загрязнение форсунок.

Подергивание автомобиля и пропуски воспламенения под нагрузкой. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; загрязнение форсунок.

Двигатель не развивает полной мощности. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; повышенное сопротивление выпускной системы; загрязнение форсунок.

Повышенное содержание оксида углерода и (или) повышенный расход топлива. Основные причины: повышенное давление топлива; неисправность в цепи кислородного датчика; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика температуры охлаждающей жидкости; разрыв диафрагмы регулятора давления топлива (системы многоточечного впрыска); повышенное сопротивление выпускной системы.

Диагностика и программирование

Такое количество отдельных систем контроля требует главного «мозгового центра». Центральный модуль синхронизации имеет доступ к отчетам изо всех отдельных центров. Кодировка и передача информации осуществляется посредством САN-шины. Благодаря этому водитель имеет возможно получить информацию о степени корректности работы узлов и агрегатов в реальном времени (контрольные уведомления на приборной панели).

Каждый ЭБУ имеет блок памяти, куда записываются ошибки в работе системы. Диагностический разъем и специальный прибор либо соответствующее компьютерное обеспечение помогут выявить причину многих неисправностей. В моделях более поздних годов выпуска такая процедура осуществляется путем замыкания определенных контактов в блоке предохранителей. Диагностика «скрепкой» показывает коды ошибок, расшифровка которых даст представление о поломке.

Каждый, кто хоть однажды задумывался об улучшении динамики своего автомобиля, знает, что такое чип-тюнинг.

Схема управления двигателем «звезда-треугольник»

Данная схема применяется когда нужно уменьшить пусковой ток двигателя, в основном она используется для двигателей большой мощности.

В момент пуска, обмотки статора двигателя соединены в «звезду», после того как двигатель разогнался, происходит переключение обмоток статора со «звезды» на «треугольник».

Подробно об изменении мощности при схеме соединении двигателя звезда-треугольник рассмотрено в статье: «Расчет мощности двигателя при схеме соединения звезда-треугольник».

Принцип работы

При нажатии кнопки SB2 «ПУСК» подается напряжение на катушку реле времени КТ1, контактора КМ1 и промежуточного реле KL1. Реле KL1 добавлено в схему в связи с тем, что у реле времени есть только одна группа блок-контактов, если же у Вашего реле времени есть дополнительная группа блок-контактов, реле KL1 – не используется. Не много забегая вперед, в архиве вы сможете найти схему управления двигателем «звезда-треугольник» без промежуточного реле KL1.

После того как сработало реле KL1 мгновенно замыкаются его контакты 11-14 и через нормально закрытые контакты 22-21 контактора КМ2 срабатывает контактор КМ3. При этом контакты 21-22 реле KL1 размыкаются, тем самым выполняется блокировка от одновременного включения контакторов КМ3 и КМ2.

Когда контактор КМ3 сработал, он своими силовыми контактами соединяет обмотку статора двигателя «звездой».

После того как двигатель разогнался при пониженном напряжении, контакты реле времени КТ1 11-12 разомкнутся, тем самым сняв напряжение с катушки реле KL1, в это время контакты реле KL1 11-14 размыкают цепь включения контактора КМ3, а в цепи включения контактора КМ2 замыкаются, и если контакты 21-22 контактора КМ3 замкнуты, то включается контактор КМ2.

После этого контактор КМ2 своими силовыми контактами соединяет обмотку статора двигателя «треугольником».

На этом процесс подключения двигателя к сети ~380 В – заканчивается.

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

– плавают холостые обороты;
– троение двигателя;
– потеря тяги при увеличении скорости;
– высвечивается сообщение – ошибка «Cheсk engine».

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

8. Снять катушку. Как проверить катушку зажигания

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как проверить модуль зажигания

Видео: Как снять катушку зажигания ВАЗ 21114

Нереверсивная схема управления асинхронного двигателя

Рисунок 1 — Простейшая схема асинхронного двигателя

Для подачи напряжения на управляющую и силовую цепь используется автоматический выключатель QF. Пуск асинхронного двигателя осуществляется кнопкой SB1 «Пуск”, которая замыкает свои контакты в цепи катушки магнитного пускателя КМ. Который срабатывая замыкает основные контакты силовой цепи статора. Вследствие чего электродвигатель М подсоединяется к питанию. В то же время в управляющей сети происходит замыкание блокирующего контакта КМ который шунтирует кнопку SB1.

Чтобы отключить асинхронный двигатель с кз ротором, необходимо нажать клавишу SB2 «Стоп». При этом питающая сеть контактора КМ размыкается и подача напряжения на статор прекращается. После этого нужно выключают автомат QF.

Схема управления АД с кз предусматривает несколько защит:

• от КЗ — посредством автоматического выключателя QF и плавкими предохранителями FU;
• от перегрузок — посредством теплореле КК (при перегреве данные устройства отсоединяют контактор КМ, прекращая работу движка);
• нулевая защита — посредством магнитного пускателя КМ (при низком напряжении или его полном отсутствии контактор КМ оказывается незапитанным, размыкается и электродвигатель выключается).

Для подключения электродвигателя после срабатывания защитного механизма требуется снова надавить клавишу SB1.

Принцип работы ЭСУД

Главная задача системы – эффективная работа движка. Она на основании получаемой от различных узлов информации она регулирует крутящий момент, мощность и другие показатели в зависимости от режима работы мотора, комплектации ЭСУД и ее типа (самые популярные – м20, м73, м74, м86).

Стандартные режимы мотора, которые различает ЭСУД:

• Запуск и прогревание.
• Холостой ход.
• Движение, торможение.
• Смена передач.

Схема источников, от которых получает данные ЭСУД, зависит от модели авто и его комплектации. Обычно это датчики: положения коленвала, фаз, расхода воздуха, температуры охлаждающей жидкости, положения дроссельной заслонки, скорости, кислорода и детонации.

Кроме того, ЭСУД постоянно проводит самодиагностирование, также на основе показателей датчиков.

Как можно управлять скоростью вращения двигателя

Очевидно, что двигатель в обычном режиме работы от сети (электрического шкафа) имеет стандартную скорость/частоту вращения. Это ограничивает прямое его использование, вынуждая применять различные редукторные механизмы для понижения частоты до требуемой. Но даже тогда нет возможности динамично менять обороты, а вместе с ними, мощность, подачу, поскольку все равно остаются фиксированными частоты на выходе из двигателя и редуктора. Для расширения существующих рамок используют разные способы управления (частотные, импульсные, фазные и т. д), которые можно разделить на две большие группы:

1. Скалярное. Как правило, используется на приводных двигателях компрессорных, вентиляторных, насосных и прочих механизмов, где требуется контроль скорости вращения или любого другого параметра, связанного с датчиками,
2. Векторное. Это усовершенствованная концепция, которая предполагает раздельный, независимый контроль, изменение момента и магнитного потока. Токосцепление ротора поддерживается на постоянном уровне, что позволяет сохранить максимальный показатель момента.

Управление соотношением «воздух-топливо»

Для инжекторного двигателя ECU определяет количество впрыскиваемого топлива на основе анализа ряда параметров. Если датчик положения дроссельной заслонки показывает, что педаль газа нажимается все дальше, то датчик массового расхода измеряет количество дополнительного воздуха, всасываемого в двигатель, а ECU рассчитывает и вводит соответствующее количество топлива в двигатель. Если датчик температуры охлаждающей жидкости двигателя показывает, что последний не прогрет, то впрыск топлива будет увеличиваться, пока двигатель не прогреется. Контроль ECU топливо-воздушной смеси на карбюраторном двигателе работает аналогично, но по сигналам датчика положения поплавка карбюратора.

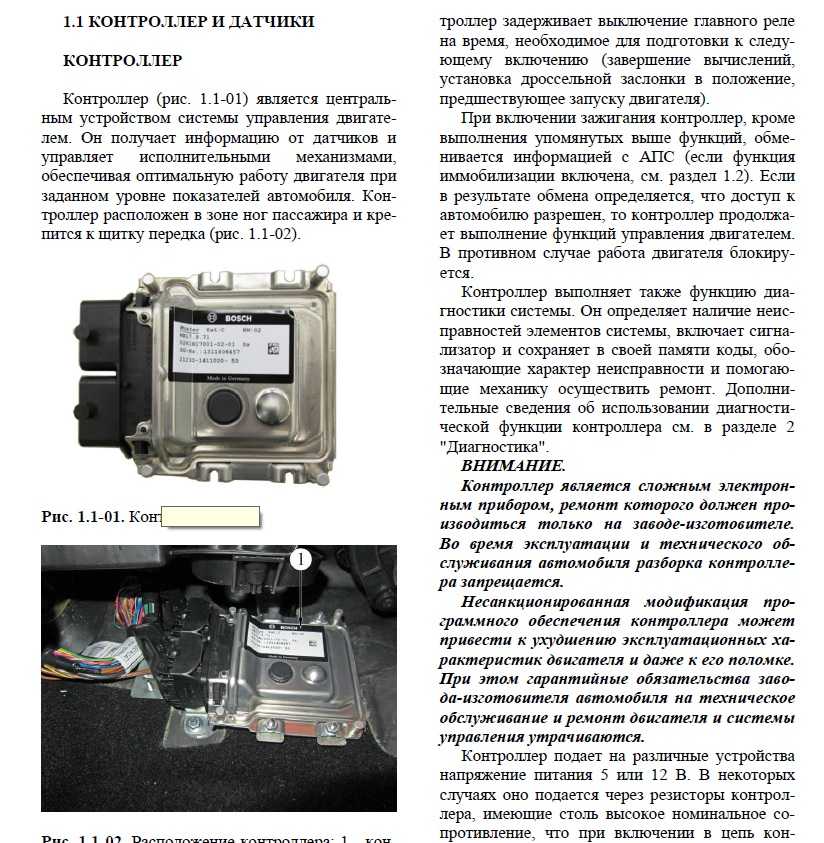

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления  динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).

Программы ЭБУ разделяются на два типа модулей. Присутствует  функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров,  но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

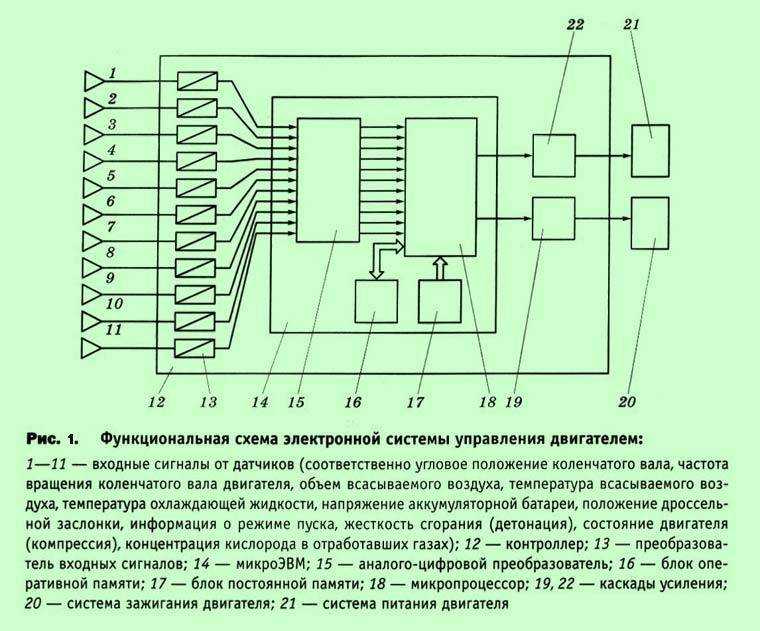

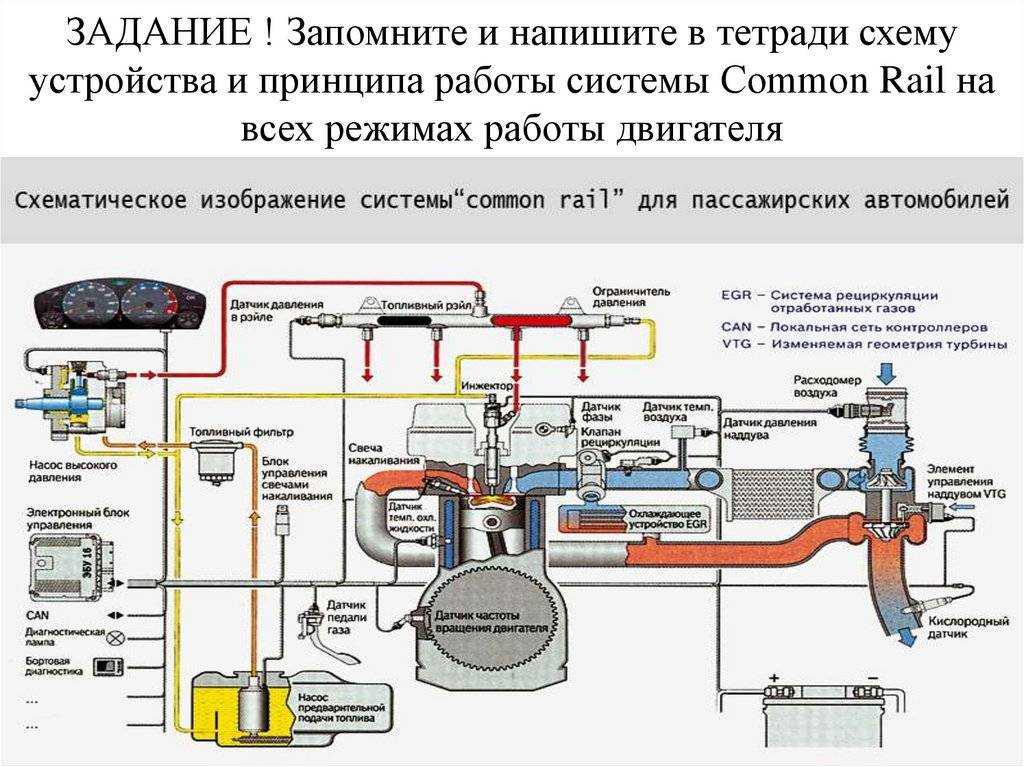

Обзор системы управления бензиновым двигателем

Электронная система управления бензиновым двигателем

Системы управления Motronic предназначены для управления двигателем в режимах замкнутого или разомкнутого регули­рования. Система Motronic (рис. » Компоненты, используемые для управления двигателем с искровым зажиганием в режимах разомкнутого или замкнутого регулирования» ) включает все датчики, необходимые для измерения значений параметров двигателя и автомобиля в целом, и исполнительные устройства, осуществляющие требуемое регулирование. Блок управления использует данные, поступающие с датчиков для определения состояния автомобиля и двигателя. Этот процесс выполняется с очень высокой частотой (с периодом в несколько миллисекунд для обеспечения регулирования в режиме реального времени). Во входных цепях происходит подавление помех и преобразо­вание сигналов в электрическое напряжение с использованием единой унифицированной шкалы. Аналого-цифровой преобразователь затем преобразует отфильтрованные сигналы в цифровую форму. Другие сигналы принима­ются через цифровые интерфейсы (например, шины CAN, FlexRay) или через интерфейсы широтно-импульсной модуляции (ШИМ).

Основным устройством блока управления двигателя является микропроцессор с про­граммной памятью (например, флэш-ППЗУ), в которой хранятся все алгоритмы управления, т.е. алгоритмы математических вычислений, выполняемых в соответствии со специальными программами, и данные (параметры, харак­теристики, карты программ). Входные пере­менные, полученные в результате обработки сигналов датчиков, оказывают влияние на алго­ритмы вычислений и, следовательно, на выход­ные сигналы, поступающие на исполнительные устройства. Исходя из этих входных сигналов, микропроцессор определяет требуемые реак­ции на команды водителя и вычисляет, напри­мер, необходимый крутящий момент, величину заряда топлива, поступающего в цилиндры, момент зажигания и подает соответствующие выходные сигналы на исполнительные устрой­ства (например, системы контроля выделения паров топлива, турбокомпрессор и систему по­дачи дополнительного воздуха).

Сигналы низкого уровня, выходящие из микропроцессора, посредством задающего каскада усилителя мощности преобразуются в сигналы тех мощностей, которые требуются различным исполнительным устройствам.

Еще одной важной функцией системы Motronic является мониторинг работоспособ­ности всех систем с использованием системы бортовой диагностики (OBD). В целях выполне­ния дополнительных требований, предъявляе­мых к системе Motronic нормативными поло­жениями, примерно половины вычислительной мощности системы Motronic расходуется на выполнение задач, связанных с диагностикой

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

• катушки зажигания системы впрыска;
• клапан оборотов холостого хода;
• электрические форсунки;
• клапан вентиляции топливного бака;
• электромагнитные катушки — соленоиды;
• турбонаддув;
• система впуск-выпуск;
• рециркуляция отработанных газов;
• система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

1. Система антиблокировки.
2. Автоматическая коробка передач.
3. Стабилизирующая система.
4. Система безопасности автомобиля.
5. Круиз контроль.
6. Климат контроль.

Причины и симптомы неисправностей

Факторы, провоцирующие выход из строя компонентов ЭБУ:

• скачки напряжение бортсети;
• механические повреждения (ДТП);
• воздействие вибраций, влаги, попадание технических жидкостей;
• неудачная перепрошивка.

Попадание ОЖ

Ввиду большой значимости для нормальной эксплуатации автомобилей, конструкторы уделяют должное внимание надежности рассматриваемого узла. Виной большинства поломок становятся нештатные ситуации либо неудачное месторасположение

Подобная проблема знакома владельцам Lada Kalina. Электронный блок управления двигателем в этой модели установлен под радиатором печки. Если он со временем начинает протекать, то охлаждающая жидкость попадает внутрь контроллера, нарушая работоспособность его компонентов.

Ошибки при «прошивке» также могут вывести из строя ЭБУ. Для того чтобы правильно перепрограммировать систему нужно корректно считать программное обеспечение. Если прошивка распознана неверно, новое обеспечение может «сжечь» контроллер.

К основным симптомам неисправностям ЭБУ относятся:

• троение двигателя, зависание оборотов, отсутствие стабильного холостого хода;
• прекращение подачи питания на определенные электронные приборы.

Последние признаки проявляются, когда выходят из строя только часть компонентов модуля управления.

Устранение неполадок

Если на вашем автомобиле случились подобные неприятности, контроллер можно отдать в ремонт. Без должного опыта и соответствующих знаний починить узел самостоятельно не получится. В случае неремонтопригодности, электронный блок управление следует заменить на новый.

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

Плавный пуск асинхронного электродвигателя

В задачах, где не требуется регулировка скорости электродвигателя во время работы для уменьшения пусковых токов используется устройство плавного пуска.

Устройство плавного пуска защищает асинхронный электродвигатель от повреждений вызванных резким увеличением потребляемой энергии во время пуска путем ограничения пусковых токов. Устройство плавного пуска позволяет обеспечить плавный разгон и торможение асинхронного электродвигателя.

Устройство плавного пуска дешевле и компактнее частотного преобразователе. Применяется там, где регулировка скорости вращения и момента требуется только при запуске.
