Что такое и для чего нужен эбу в автомобиле?

Тюнинг мультимедийной системы

Кроме ЕСУП можно перепрошить и мультимедийную систему. После процедуры автолюбителю станут доступны новые функции, а сама система будет более современной. После процедуры можно установить камеры заднего вида, появляется возможность выхода в интернет, плеер будет читать новые форматы файлов. Можно установить навигацию.

Управление Lada Granta по ремонту и эксплуатации (ВАЗ 2190)

(ЭБУ, контроллер Лада Гранта) связан электрическими проводами со всеми датчиками системы. На ЭБУ приходит информация от датчиков, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ (контроллера, компьютера).

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (неисправность проявляется не постоянно).

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть.

Блок управления Лада Гранта (контроллер) питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с высоким полным сопротивлением (10 МОм). Электронный блок установлен в салоне у ног переднего пассажира.

Принцип действия и особенности модуля

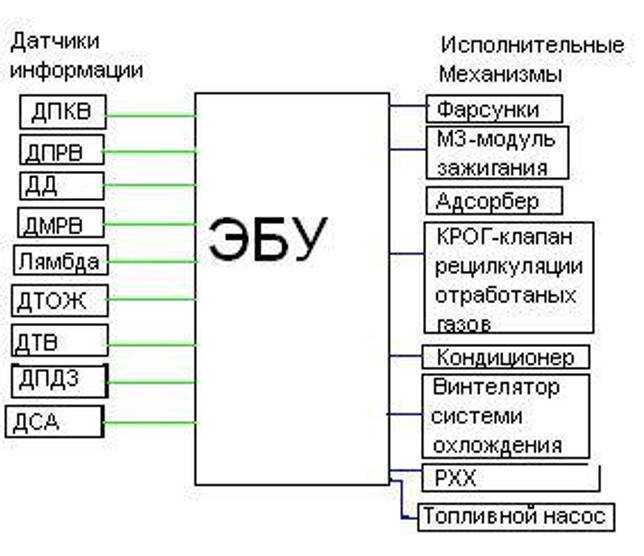

Работа электронного модуля состоит в приеме данных от разных контроллеров, количество которых может быть около двадцати.

Кроме обработки данных, ЭБУ передает сигналы на узлы и агрегаты:

1. Системы зажигания. В зависимости от типа может применяться одна катушка либо несколько. Эта система предназначена для своевременной активации искры в цилиндрах силового агрегата.
2. Диодные индикаторы. Предназначены для выдачи информации о наличии возможных ошибок. Речь идет не только о работе мотора, но и самого модуля.
3. Форсунки. С их помощью выполняется впрыск топлива в цилиндры ДВС. Надо учитывать, что частота смены объема горючего регулярно меняется, поскольку все зависит от определенных условий работы. Изначально ЭБУ собирает данные о характеристиках форсунок.
4. Тестеры. Устройства для проверки систем и механизмов подсоединяются к электронному модулю посредством штекера. Необходимость подсоединения может появиться для проверки машинного мотора или трансмиссии с помощью компьютера либо специализированных сканеров.

Канал ДваКолеса Show рассказал о принципе действия электронного модуля.

https://youtube.com/watch?v=bXcr1Us0qlc

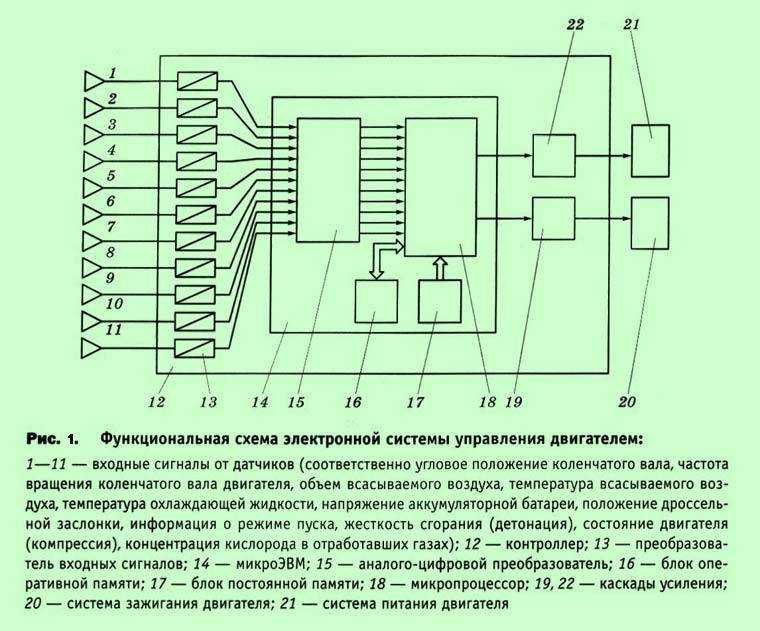

Описание системы управления бензиновым двигателем

Выходная мощность двигателя опреде­ляется крутящим моментом, передаваемым сцеплению и частотой вращения коленчатого вала. Крутящий момент на сцеплении — это момент, производимый за счет сгорания то­плива минус момент трения (потери на трение в двигателе), момент потерь на газообмен и момент, необходимый для привода вспомо­гательных агрегатов (см. рис. «Распределение крутящего момента в силовой передаче» ). Крутящий момент на ведущих колесах равен моменту на входе сцепления за вычетом потерь в сце­плении и трансмиссии. Этому результирую­щему крутящему моменту противодействуют такие силы, как сопротивление качению шин и аэродинамическое сопротивление. В зави­симости от команды водителя, между этими силами сопротивления и крутящим момен­том может иметь место состояние либо рав­новесия, либо дисбаланса. В случае равно­весия автомобиль движется с постоянной скоростью. В противном случае имеет место ускорение или замедление.

Крутящий момент, производимый двигате­лем, определяется в основном следующими переменными:

• Массой воздуха, доступного для сжигания топлива после закрытия клапанов;
• Массой топлива в цилиндре;
• Моментом зажигания.

В меньшей степени оказывают влияние на крутящий момент также состав топливно­воздушной смеси (количество остаточных отработавших газов) или процессы сгорания топлива.

Основной функцией системы управления двигателем является координация работы различных подсистем с целью регулирования крутящего момента, производимого двигателем, с соблюдением требований к ограничению токсичности отработавших га­зов, расходу топлива, выходной мощности и уровню комфорта и безопасности. Система управления двигателем также выполняет диагностику различных подсистем.

Принцип работы электронной системы зажигания

Система начинает свою работу с ее подключения к аккумулятору. За это отвечает контактная группа замка зажигания в большинстве современных автомобилях, а в некоторых моделях, оснащенных бесключевым доступом и кнопкой запуска силового агрегата, она включается автоматически, как только водитель нажимает кнопку «Start». В некоторых современных автомобилях системой зажигания можно управлять через мобильный телефон (удаленный запуск ДВС).

За работу СЗ отвечает несколько элементов. Самым главным из них является датчик положения коленвала, который устанавливается в электронных системах инжекторных моторов. О том, что это такое и как он работает, читайте отдельно. Он подает сигнал, в какой момент поршень первого цилиндра выполнит такт сжатия. Этот импульс идет на блок управления (в старых автомобилях эта функция выполняется прерывателем и распределителем), который активирует соответствующую обмотку катушки, отвечающую за образование тока высокого напряжения.

В момент включения схемы напряжение от аккумуляторной батареи поступает на первичную обмотку КЗ. Но чтобы образовалась искра, нужно обеспечить вращение коленчатого вала – только так датчик положения коленвала сможет сформировать импульс для образования высоковольтного пучка энергии. Самостоятельно коленчатый вал не сможет начать вращаться. Для начала работы мотора используется стартер. Подробно о том, как работает этот механизм, рассказывается отдельно.

Стартер принудительно проворачивает коленчатый вал. Вместе с ним всегда вращается и маховик (о разных модификациях и функциях этой детали читайте здесь). На фланце коленвала сделано небольшое отверстие (точнее, отсутствует несколько зубьев). Рядом с этой деталью установлен ДПКВ, который работает по принципу Холла. По прорези на фланце датчик определяет тот момент, когда поршень первого цилиндра окажется в верхней мертвой точке, выполняя такт сжатия.

Импульсы, которые создает ДПКВ, поступают на ЭБУ. На основании алгоритмов, прошитых в микропроцессоре, он определяет оптимальный момент создания искры в каждом отдельном цилиндре. Далее блок управления посылает импульс на воспламенитель. По умолчанию эта часть системы подает на катушку постоянное напряжение в 12 вольт. Как только от эбу поступает сигнал, транзистор воспламенителя закрывается.

В этот момент подача электричества на первичную обмотку КЗ резко прекращается. Это провоцирует электромагнитную индукцию, благодаря которой во вторичной обмотке образуется ток высокого напряжения (до нескольких десятков тысяч вольт). В зависимости от типа системы этот импульс поступает на электронный распределитель, либо сразу идет из катушки на свечу.

В первом случае в схеме СЗ будут присутствовать высоковольтные провода. Если катушка зажигания установлена непосредственно на свече, то вся электрическая магистраль состоит из обычных проводов, которые используются во всей электроцепи бортовой системы автомобиля.

Как только в свечу попадает электричество, между ее электродами образуется разряд, который и зажигает смесь бензина (или газа в случае использования ГБО) и воздуха. Дальше мотор может работать самостоятельно, и в стартере теперь нет необходимости. Электроника (если используется кнопка запуска) самостоятельно отключает стартер. В более простых схемах водителю в этот момент необходимо отпустить ключ, и подпружиненный механизм переведет контактную группу замка зажигания в положение включенной системы.

Как уже было сказано немного ранее, корректировка угла опережения зажигания производится самим блоком управления. В зависимости от модели автомобиля электронная схема может насчитывать разное количество входных датчиков, по импульсам от которых ЭБУ определяет нагрузку на силовой агрегат, скорость вращения коленчатого и распределительного валов, а также другие параметры мотора. Все эти сигналы обрабатываются микропроцессором и активируются соответствующие алгоритмы.

Где расположено ЭБУ?

В салоне блок можно обнаружить под панелью. В моделях от АвтоВАЗ он находится около радиатора отопителя. На иномарках бизнес-уровня ЭБУ можно найти под задним сидением. Некоторые производители стараются установить контроллер в багажнике. Расположить ЭБУ под капотом – это не самое лучшее решение.

Ведь там на блок воздействует дождь, снег и другие факторы. Зачастую в подкапотном пространстве устройство это можно отыскать возле аккумулятора или под предохранительным блоком. Найти несложно – даже обыкновенный автовладелец без особых навыков сможет найти его. Нужно просто немного разобрать приборную панель или же найти блок под капотом. Внешне это коробка, от которой отходят два жгута проводов. Но вот осуществлять ремонт ЭБУ самостоятельно без специальных знаний не стоит. Лучше доверить эту работу профессионалам.

Выход из строя ЭБУ [ править | править код ]

Основными симптомами выхода из строя ЭБУ являются отказ в запуске двигателя, постоянная индикация об ошибке в работе двигателя которая не может быть очищена. Выход из строя ЭБУ случается довольно редко и никогда нельзя спрогнозировать точно когда он произойдет. Для выявления и подтверждения выхода из строя ЭБУ производителям и ремонтным предприятиям необходимо выполнить ряд следующих проверок:

• оценить качество сборки блока
• Проверить электронику
• Провести фрактографию
• Проверить на перегрев
• проверить на коррозию и разрушение

Выполнение данных условий в испытаниях позволит в будущем предотвратить повреждения и увеличить производительность.

Что такое электронный блок управления двигателем?

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• Управление и контроль за впрыском топлива в инжекторных двигателях;
• Контроль за зажиганием;
• Управление фазами газораспределения;
• Регулировка и поддержание температуры в охлаждающей системе двигателя;
• Контроль за положением дроссельной заслонки;
• Анализ состава выхлопных газов;
• Контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ (ECU) оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Как демонтировать ЭБУ?

Снять контроллер собственными руками несложно:

• Производятся операции, обеспечивающие доступ к устройству, например, частичный демонтаж центральной консоли или разборка панели приборов.
• ОБЯЗАТЕЛЬНО снимается минусовая клемма аккумулятора чтобы избежать возникновение аварийных ситуаций с подключенным блоком.
• Снимаются фиксирующие защелки или хомуты на шлейфах датчиков, исполнительных механизмов и питания.
• Отсоединяются разъемы.
• Выкручиваются фиксирующие болты и вынимается ЭБУ.

Решение о ремонте или замене принимается на основании диагностики. В любом случае выход из строя влечет значительные расходы – стоимость блоков для отечественных автомобилей лежит в пределах 10-20 тыс. руб., для иномарок 14-50 тыс.руб. (в зависимости от класса авто). Ремонт обойдется 40 — 50% указанных сумм.

Видео с инструкцией по замене блока ECU на моделях ВАЗ.

Неисправности и ремонт ЭБУ

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

• Если машина не запускается или плохо управляется,
• Происходят различные блокировки (дверей, сцепления и пр.),
• На дисплей постоянно выдаются ошибки,
• Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

• Отсоедините минусовую клемму аккумулятора,
• Отсоедините два входящих шлейфа,
• Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Важная ремарка

• Контроллер ЭСУД. Часто его называют просто контроллером системы управления ДВС;
• ECM. Тот самый модуль управления двигателем;
• ECU. Еще один электронный блок управления, однако этим сокращением принято обозначать основу всех электронных управляющих систем автомобиля.

И снова мы возвращаемся к термину ЭБУ и его, если можно так выразиться, универсальности. В действительно встроенных управляющих систем много: непосредственно электронных блок управления двигателем (является наиболее распространенным), центральный блок управления, главный электронный модуль, центральный модуль синхронизации, объединенный моторно-трансмиссионный блок управления, модуль управления подвеской, блок управления тормозной системой, контролер кузова. И это лишь часть возможных вариантов. Часто все системы объединяют под одним термином «компьютер автомобиля»

Однако важно понимать, что:

• Электронная управляющая система состоит из множества блоков и модулей;
• Каждый блок и модуль является специализированным и не может взять на себя задачи другого блока и модуля.

Основным и наиболее часто встречающимся блоком управления является ЭБУ двигателя. Не совсем правильно будет называть его самым важным, но по факту он контролирует работу силового агрегата, а значит, от его работоспособности зависит очень многое. Например, он считывает и оптимизирует ряд важнейших параметров автомобиля: крутящий момент, состав выхлопных газов, мощность, расходник топлива. В тандеме с ЭБУ двигателя работает целая плеяда датчиков. Далее мы будем рассматривать именно ЭБУ двигателя, а обозначать его будем просто как ЭБУ. И еще раз напоминаем: электронных блоков много, однако в рамках данного материала для простоты мы будет обозначать управляющий элемент двигателя как ЭБУ.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

1. Отключаем массу АКБ.
2. Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
3. Изготавливаем вот такой “паук” (провода рекомендую подписать)
4. Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
5. вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)

Системы электронных блоков управления [3] [ править | править код ]

• ABS (Anti-lock braking system) — Антиблокировочная система.
• ACU (Airbag Control Unit) — Блок управления подушками безопасности.
• Amplifier (Звуковой усилитель).
• BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники.
• Brake Control Module (ABS or ESC) — Модуль управления тормозной системой.
• CCP (Climate Change and Prediction) — Блок управления климат-контролем.
• CCU (Convenience Control Unit)
• CD Changer (Проигрыватель компакт-дисков).
• Cellular Telephone (сотовый телефон).
• Chime (Система звукового оповещения).
• CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
• DCU (Door Control Unit) — Блок управления дверьми.
• Digital Radio Receiver (Цифровой радиоприемник).
• DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели.
• Door Module (s) (Дверные контроллеры).
• Driver Door Module (Контроллер водительской двери).
• Driver Information Center — (Система информации водителя).
• Dual Zone HVAC — Двухзонный климат-контроль.
• E&C Bus (Мультиплексная шина систем комфорта).
• ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
• ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова).
• EPS (Electric power steering) — Электрический усилитель руля.
• ESP (Elektronic Stability Program) — Электронный контроль устойчивости.
• ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем
• Head Up Display (Контроллер верхнего информационного дисплея).
• HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер.
• HPS (Hydraulic power steering) — Гидравлический усилитель руля.
• HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль.
• IPC (Instrumental Panel Cluster) — Электронная комбинация приборов.
• Memory Mirror Module (Контролер зеркал с памятью).
• Memory Seat Module (Контроллер сидений с памятью).
• Multifuncton Alarm Module — Многофункциональный охранный модуль.
• Navigation Radio (Радио с навигационной системой).
• OnStar (Навигационная система).
• Passenger Door Module (Контроллер двери пассажира).
• PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
• Personalization (Система авторизованного доступа).
• PPS (Passenger Presence System) — Система контроля наличия пассажира.
• PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
• Radio (Радиоприемник).
• RCCP (Rear Climate Change and Prediction) — Задняя панель управления климат-контролем.
• Rear Aux Climate Module — Дополнительная задняя климатическая установка.
• Rear Seat Entertainment (Развлекательный центр задней части салона).
• Remote Function Actuation (Дистанционное управление).
• RIM (Rear integration module) — Интегрированный модуль задней части салона.
• RSS (Road Sensing Suspension) — Подвеска с изменяемой жесткостью амортизаторов.
• SIR (Supplemental Inflatable Restraint) — Дополнительные (Airbags) подушки безопасности.
• SCU (Seat Control Unit)
• SCU (Spee
• Serial Data Gateway (Контроллер мультиплексной шины).
• TСМ (Transmission control module) — Модуль управления трансмиссией.
• TCS (Traction control system) — Антипробуксовочная система.
• TCU (Telephone Control Unit) — Блок управления телефоном.
• VTD (Vehicle Thief Deterrent) — Охранная сигнализация.

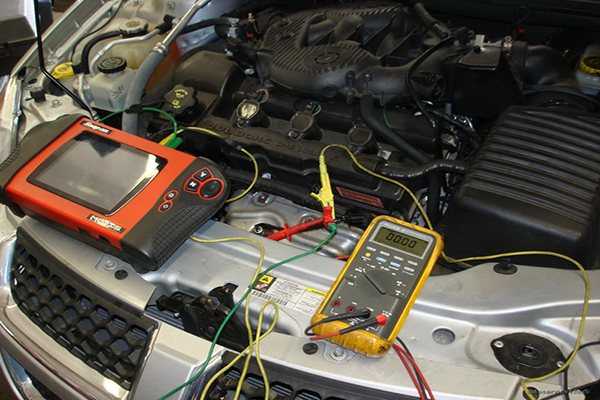

Диагностика

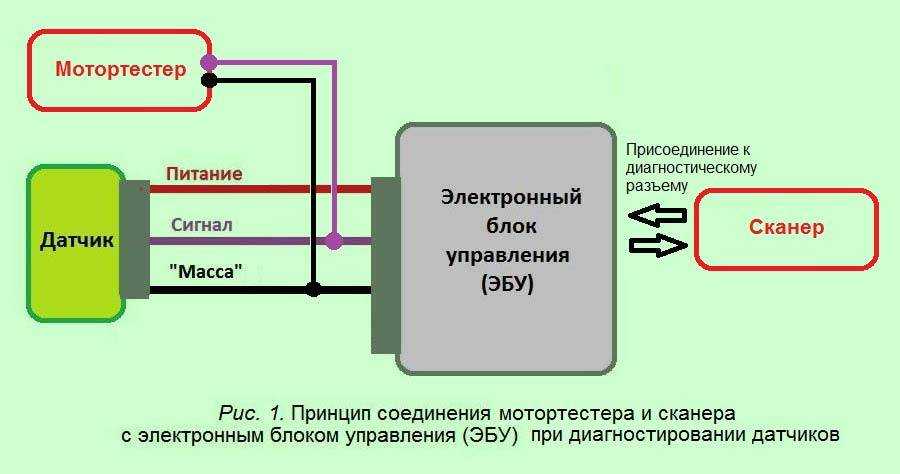

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

Неисправности ЭБУ

Наиболее частая причина поломки управляющего модуля АКПП:

• сильный удар по коробке (трескается плата ЭБУ, процессор или чип памяти);
• вибрационные воздействия;
• высокая температура;
• скачки напряжения в бортовой сети;
• коррозия под воздействием влаги.

Неисправность электроники коробки приводят к неправильному переключению передач или ситуации, когда АКПП переходит в аварийный режим, работая только на одной передаче (обычно на третьей). Если есть любые подозрения насчет исправности ЭБУ коробки, следует как можно скорее обратиться в специализированный сервис.

Диагностика неисправного ЭБУ коробки проводится специальным оборудованием. Обычно неисправный ЭБУ стараются просто заменить, поскольку если перепаять сгоревшие конденсаторы еще относительно просто, но замена микросхем ЭБУ – операция трудоемкая, при этом подходящий чип еще нужно найти. Поэтому часто лучший вариант – замена ЭБУ, такой шаг полностью решит проблемы с коробкой и вернет ей работоспособность.

Электронный блок управления двигателем: назначение и устройство

Что касается видов электронных блоков управления в авто, их существует достаточно много. При этом условно их можно разделить на:

• электронный блок управления двигателем (ЭБУ, ECU);
• блок управления ДВС и трансмиссией;
• отдельные блоки управления двигателем, коробкой передач, системой тормозов, подвеской, системами безопасности, стабилизации и т.д., которые объединены между собой при помощи центрального блока.

Фактически, в зависимости от особенностей той или иной модели автомобиля, узлы и агрегаты могут иметь свой отдельный блок-контроллер. Затем указанные блоки объединяются в общую единую систему при помощи центрального модуля.

Становится понятно, что современные авто могут иметь на борту несколько десятков электронных блоков под управлением указанного центрального модуля. Как правило, основным блоком в системе является ЭБУ.

При этом на многих авто ECU управляет не только двигателем, но и выполняет функцию центрального модуля. По этой причине его принято просто называть центральным блоком управления.

Интеграция такого устройства в конструкцию автомобиля позволяет значительно оптимизировать работу ДВС, повысить производительность мотора, снизить уровень токсичности выхлопа и т.д. Также блок фиксирует различные неполадки и отклонения от нормы, своевременно уведомляя об этом водителя.

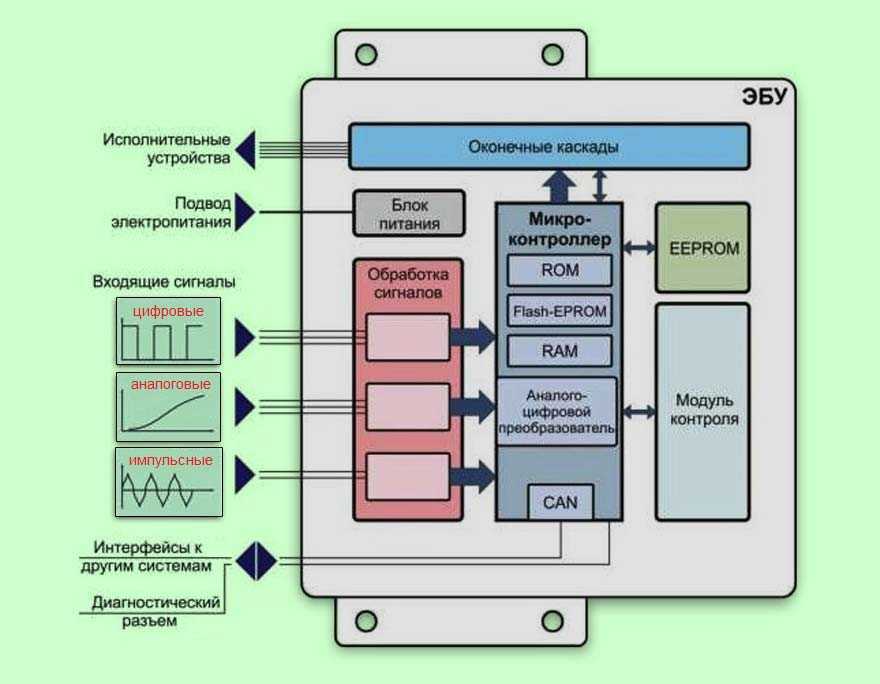

Как устроена процессорная часть

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность. Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8-, 16- и 32-разрядными. Сами устройства включают в себя:

• Центральный процесс;
• Постоянное запоминающее устройство (сокр. ПЗУ);
• Аналогово-цифровой преобразователь (сокр. АЦП);
• Оперативное запоминающее устройство (сокр. ОЗУ);
• Порты ввода и вывода;
• Генератор тактовой частоты;
• Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ. По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных.  Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант, участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго. Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ. Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код. Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени, так и подсчета числа событий. Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.
