Температуры воздуха
Температурный контроллер устанавливается на ресивере мотора, его соединение должно быть герметичным. Это устройство обеспечивает контроль теплового состояния агрегата. В некоторых случаях симптомы неисправности данного элемента могут быть устранены путем обеспечения более лучшей герметичности соединения.
По своему устройству этот контроллер представляет собой стабилитрон (полупроводниковый). Его питание осуществляется от 5 вольт, поэтому девайс подключается к блоку управления (автор видео — Будни Газелиста).

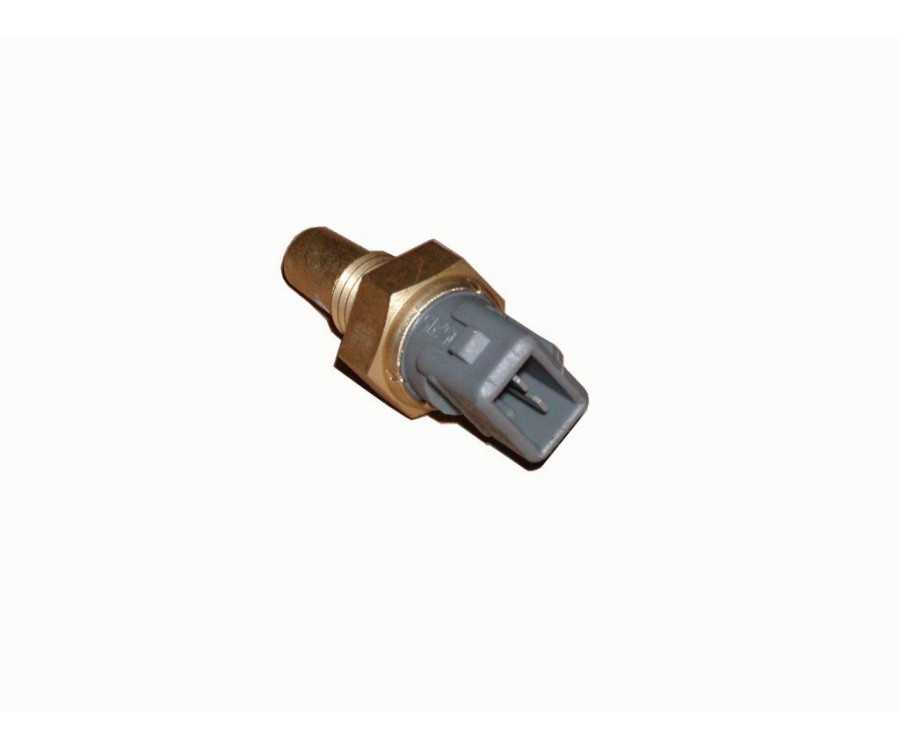

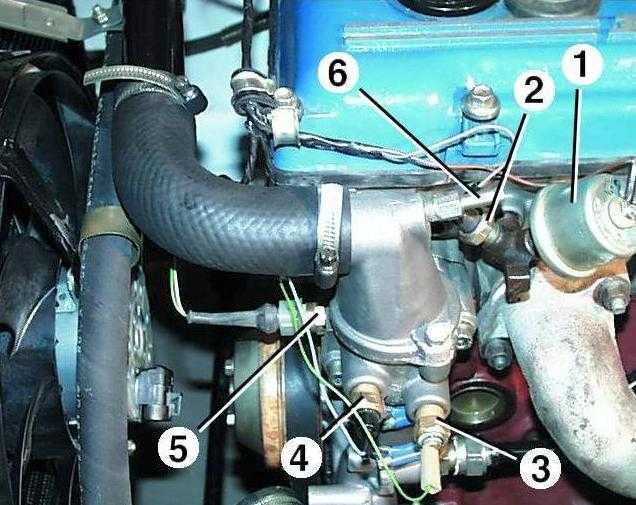

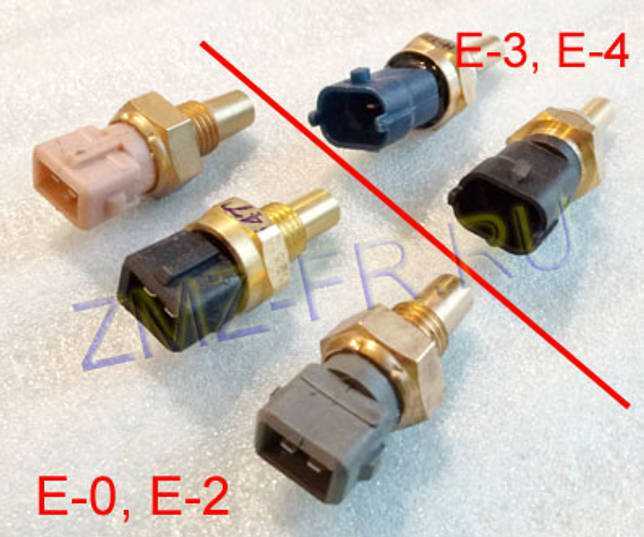

ДТОЖ или датчик температуры охлаждающей жидкости монтируется на корпусе термостата. Устройство должно быть подключено наиболее герметично, поэтому для более качественного соединения используется герметик. Предназначение элемента заключается в контролировании теплового состояния силового агрегата.
Регулятор температуры охлаждения двигателя являет собой полупроводниковый стабилитрон, имеющий функцию обратного включения и питающийся от ЭБУ. Если девайс выйдет из строя, вероятнее всего, на приборной панели будет демонстрироваться неправильная температура мотора.
Датчик положения дроссельной заслонки монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).
Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.
Уровень выходного сопротивления девайса может меняться с учетом того, насколько сильно открыт дроссель. Что касается электропитания, то питается регулятор при помощи кабеля, подключенного к блоку управления. Непосредственно само подключение контроллера к колодке проводов осуществляется при помощи специального трехконтактного разъема с фиксатором. Если регулятор выходит из строя, вам необходимо просто отсоединить крепление и отключить проводку, после чего произвести замену.
Ресивер с изменяемой геометрией
Это относительно свежая разработка, которая в последнее время получает все больше сторонников. Сейчас есть несколько принципов реализации данной конструкции. Один из них предполагает наличие двух каналов, по которым может двигаться смесь либо кислород. Один канал короткий, другой – длинный. При определенном режиме работы, установленный клапан будет закрывать короткий путь.
Обратите внимание, что при замене впускного ресивера прокладка должна быть всегда новой. Если установить старую, нарушится герметичность. Есть вероятность подсоса воздуха и как следствие, нестабильная работа мотора, а также повышенный топливный аппетит
Есть вероятность подсоса воздуха и как следствие, нестабильная работа мотора, а также повышенный топливный аппетит.
Также рассмотрим второй принцип реализации изменяемой геометрии коллектора. Здесь клапан монтируется в приемную трубу. При достижении определенных условий, заслонка будет уменьшать внутренний объем камеры. Как правило, такая схема практикуется на ДВС с небольшим числом цилиндров. На более крупных моторах реализуются более сложные системы, позволяющие также отключать часть цилиндров с целью экономии топлива. Так, часть камеры, к которой присоединяются каналы половины цилиндров, перекрываются заслонкой.
Отличия системы MPI
Конкурентом двигателей MPI являются такие модификации, как FSI (разработан концерном VAG). Различие у них только в месте распыления топлива. В первом случае впрыск осуществляется перед клапаном в момент, когда поршень конкретного цилиндра начинает выполнять такт впуска. Распылитель вмонтирован в патрубок, идущий к конкретному цилиндру. Воздушно-топливная смесь приготавливается в полости коллектора. Когда водитель нажимает на педаль газа, в соответствии с усилиями открывается дроссельный клапан.
Как только поток воздуха достигает области действия распылителя, производится впрыск бензина. Подробно об устройстве электромагнитных форсунок можно прочитать здесь. Раструб устройства сделан так, чтобы порция бензина распределялась на мельчайшие фракции, что улучшает смесеобразование. При открытии впускного клапана порция ВТС поступает в работающий цилиндр.
Во втором случае для каждого цилиндра полагается индивидуальная форсунка, которая устанавливается в головке блока цилиндров рядом со свечами зажигания. В такой компоновке распыление бензина производится по тому же принципу, что и солярки у дизельного мотора. Только воспламенение ВТС происходит не за счет высокой температуры сильно сжатого воздуха, а от электрического разряда, образующегося между электродами свечи зажигания.
FSI-двигатель
Между владельцами транспортных средств, в которых устанавливается мотор с распределительным и непосредственным впрыском, часто ведутся дебаты о том, какой агрегат лучший. При этом каждый из них приводит свои доводы. Например, сторонники MPI склоняются к такой системе, потому что ее легче и дешевле обслуживать и ремонтировать по сравнению с аналогом типа FSI.
Непосредственный впрыск более дорогой в ремонте, а квалифицированных специалистов, способных на профессиональном уровне выполнять работу, мало. Данная система используется с турбонагнетателем, а моторы MPI исключительно атмосферные.
Варианты системы питания
Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.
В этой связи выделяют силовые агрегаты:
- бензиновые;
- дизельные;
- основанные на газообразном топливе.
Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).
Карбюратор
Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:
- поплавковую камеру и поплавок;
- распылитель, диффузор и смесительную камеру;
- воздушную и дроссельную заслонки;
- топливные и воздушные каналы с соответствующими жиклерами.
Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.
топливно-воздушной смеси
Впрыск топлива
Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).
Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.
- с распределенным впрыском;
- с центральным впрыском.
Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.
Особенности дизельного двигателя
Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:
- с непосредственным впрыском;
- с вихрекамерным впрыском;
- с предкамерным впрыском.
Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.
Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.
Подачи топлива с впрыском во впускной трубопровод
В бензиновых двигателях используются системы подачи топлива с впрыском во впускной трубопровод различной конфигурации, работающие при типичном значении давления 300 — 400 кПа (3-4 бар).
Система с возвратом топлива
Подача топлива и создание давления впрыска осуществляется электроприводным топливным насосом (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с возвратом топлива в топливный бак» ). Топливо засасывается из топливного бака и, пройдя через топливный фильтр, по топливопроводу высокого давления поступает в смонтированную на двигателе топливную рампу. Из топливной рампы топливо подается к форсункам. Регулятор давления топлива, установленный на рампе, поддерживает постоянный перепад давления между топливными форсунками и впускным трубопроводом независимо от абсолютного давления во впускном трубопроводе, т.е. нагрузки двигателя.
Излишки топлива возвращаются в топливный бак по возвратной линии, подсоединенной к регулятору давления топлива. Избыточное топливо, нагретое в моторном отсеке, вызывает повышение температуры топлива в топливном баке. При этом увеличивается выделение паров топлива. В соответствии с требованиями к защите окружающей среды пары топлива собираются системой улавливания паров топлива. Далее они направляются в угольный фильтр для временного хранения до возврата во впускной трубопровод для сжигания в двигателе ().
Система без возврата топлива
В такой системе подачи топлива регулятор давления располагается в топливном баке или вблизи него, что исключает необходимость в линии возврата топлива из двигателя в топливный бак.
Поскольку регулятор давления топлива, за счет места его установки, не связан с впускным трубопроводом, относительное давление впрыска не зависит от нагрузки двигателя. Это учитывается при вычислении продолжительности впрыска в блоке управления двигателем
В топливную рампу подается только такое количество топлива, которое подлежит впрыску. Излишнее топливо, подаваемое электроприводным топливным насосом, возвращается прямо в топливный бак, не проходя длинный путь через моторный отсек. Таким образом, нагрев топлива в топливном баке и, следовательно, выделение паров топлива значительно ниже, чем в системах с возвратом топлива.
В связи с этими преимуществами в настоящее время в основном используются системы подачи без возврата топлива.
Подача топлива без возврата топлива с регулированием по потребности
В системе подачи топлива с регулированием по потребности топливный насос подает только количество топлива, требуемое в данный момент времени для двигателя и необходимое для создания требуемого давления. Регулирование давления топлива осуществляется блоком управления двигателем в режиме замкнутого регулирования. Текущее давление топлива регистрируется датчиком низкого давления (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с регулированием по потребности» ). Это исключает необходимость в регуляторе давления топлива. Регулирование объемного расхода топлива осуществляется посредством изменения напряжения питания топливного насоса, осуществляемого специальным модулем в блоке управления двигателем.
Система снабжена предохранительным клапаном, предотвращающим чрезмерное повышение давления даже после отсечки подачи топлива или выключения двигателя.
Пример HTML-страницы
Регулирование по потребности позволяет избежать подачи избыточного топлива и, следовательно, свести к минимуму требуемую производительность топливного насоса. Это дает снижение расхода топлива по сравнению с системами с неуправляемым электроприводным топливным насосом. Применение таких систем позволяет в еще большей степени снизить температуру топлива в топливном баке.
Еще одно преимущество системы регулированием по потребности заключается в возможности регулирования давления топлива. С одной стороны, давление может быть увеличено во время пуска горячего двигателя во избежание образования пузырьков паров топлива. С другой стороны, прежде всего, на двигателях с наддувом появляется возможность впрыска как очень больших, так и очень малых количеств топлива, повышая давление топлива при полной нагрузке и снижая его при низкой нагрузке двигателя.
Кроме того, измерение давления топлива в такой системе дает дополнительные возможности диагностики по сравнению с другими системами. За счет учета текущего давления топлива при вычислении продолжительности впрыска обеспечивается более точное дозирование топлива.
Работа двигателя с закрытыми впускными заслонками
При работе двигателя на послойных и бедных гомогенных смесях, а также на некоторых режимах с использованием гомогенных смесей стехиометрического состава заслонки перекрывают нижние части впускных каналов, расположенных в головке цилиндров. При этом воздух проходит в цилиндры только через верхние части впускных каналов. Форма верхней части впускного канала подобранатаким образом, чтобы впускаемый в цилиндр воздух закручивался на входе в него. Помимо этого повышенная скорость проходящего через зауженный канал воздуха способствует смесеобразованию.
Реализуются два преимущества:
- При послойном смесеобразовании вихревое движение воздуха обеспечивает перенос топлива к свече зажигания. Образование смеси осуществляется в процессе этого движения.
- Вихревое движение воздуха создает условия для образования гомогенных бедной и стехиометрической смесей. Благодаря ему повышается воспламеняемость и достигается стабильное горение бедных смесей
Техническое обслуживание
Как любой узел автомобиля, система питания с впрыском топлива требует периодического обслуживания. Прежде всего, это своевременная замена воздушного фильтра, которую нужно делать каждые 20-30 тыс. км пробега. Если фильтр не заменить, то пыль и мелкий мусор извне будут проходить в топливный трубопровод, что приведет к засорению форсунок, неправильному сгоранию топлива, преждевременному износу двигателя.
При выходе из строя любого из датчиков, на приборной панели загорится лампочка CHECK ENGINE или CHECK. Это означает, что в системе двигателя зарегистрирована ошибка, но какая, поможет узнать только электронная диагностика. При этом двигатель продолжит работать по резервной программе, предусмотренной в электронном блоке управления, усредняющей показания датчика, который вышел из строя. Это может никак не сказаться на режиме работы мотора, а в ряде случаев, он переводится на щадящий режим работы с минимальной мощностью, пригодный только для того, чтобы потихоньку доехать до СТО. Иногда наблюдаются перебои в работе или необычный по цвету, более интенсивный выхлоп.
После обращения в автосервис требуется провести компьютерную диагностику, которая точно выявит, какой из датчиков вышел из строя. После потребуется провести его ремонт или замену, и система управления впрыском топлива заработает в нормальном режиме, а индикатор CHECK ENGINE перестанет загораться при работающем моторе. Единственный датчик, при поломке которого автомобиль заглохнет и уже не заведется – датчик положения коленчатого вала.
Устройство системы впрыска топлива на современных автомобилях имеет достаточно сложную конструкцию, которая управляется при помощи цифрового устройства. Поэтому при нарушении ее регулировки или поломке необходимо обращаться в автосервис. Там мастер, применяя специализированное оборудование, выявит причины неполадок и проведёт профессиональный ремонт.
Своевременное обслуживание, эксплуатация двигателя в нормативных режимах и использование качественного топлива позволят избежать серьезных поломок и увеличат интервал между такими дорогостоящими операциями, как замена топливных форсунок, которые стоят достаточно дорого, особенно на дизельных авто.
Двигатель ЗМЗ-406
При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление – признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым – слишком богатая смесь из-за неисправности системы управления двигателем или форсунок.
Сизый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный поддон, при этом уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым, особенно при непрогретом двигателе или в холодную погоду, – нормальное явление. Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован оттого, что может неожиданно отказать термостат, электровентилятор или просто потечь тосол. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель – он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему работать на холостых оборотах, при этом в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка или радиатора – на перегретом двигателе гейзер из-под открытой пробки обеспечен. Не спешите, дайте всему остыть, и вы сохраните здоровье машины и ваше собственное. Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумулятора на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях – это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, и трогание с места начинает сопровождаться сильной вибрацией. Чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом ручном тормозе, не выжимая сцепление без крайней необходимости.
Характеристики
Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:
- Тип мотора – четырехтактный бензиновый агрегат с 4-мя цилиндрами.
- Система впрыска – микропроцессорное управление с зажиганием и подачей воздуха.
- Объем цилиндров (куб. см) – 2 464.
- Стандартная мощность при скорости вращения 4,5 тысячи оборотов – 214 Нм.
- Фильтр – воздушный сухой сменный элемент.
- Охлаждающая система – закрытого типа с принудительной циркуляцией.
- Генератор – со встроенным блоком и контроллером напряжения.
- Датчики контроля перегрева системы и давления масла.
- Стартер – дистанционный, электромагнитный вариант с редуктором.
Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.
Системы изменения геометрии впускного коллектора
Поскольку, фиксированная длина впускного коллектора, обеспечивает качественное наполнение цилиндров только в ограниченных диапазонах частот вращений коленчатого вала, более предпочтительным считается впускной коллектор, имеющий систему изменения геометрии. Изменяться может либо его длина, либо диаметр, либо оба параметра.
Впускной коллектор переменной длины
Применяется на безнаддувных силовых агрегатах, как бензиновых, так и дизельных. Когда мотор работает на низких оборотах, длина коллектора должна быть большой для достижения высокого крутящего момента и приемистости, на высоких – маленькой, чтобы силовой агрегат мог развить максимальную мощность. Для изменения геометрии применяется клапан, входящий в систему управления двигателем. Он переключает коллектор с одной длины на другую.
Работает впускной коллектор переменной длины следующим образом. Когда закрывается впускной клапан, воздух, оставшийся в коллекторе, начинает совершать колебания, частота которых пропорциональна длине самого коллектора и оборотам двигателя. Когда возникает резонанс, появляется эффект нагнетания (резонансный наддув). В результате, воздух подается в открывающиеся впускные клапаны под увеличенным давлением.
Система изменения геометрии впускного коллектора, у разных производителей называется по-разному:
- BMW называют ее Differential Variable Air Intake (DIVA);
- у Ford это Dual-Stage Intake (DSI);
- в автомобилях Mazda система носит название Variable Inertia Charging System (VICS), в ряде случаев Variable Resonance Induction System (VRIS).
Впускной коллектор переменного сечения
Применяется на любых моторах, в том числе оснащенных наддувом. С уменьшением поперечного сечения возрастает скорость воздуха, проходящего через коллектор, следовательно, улучшается смесеобразование и более полно сгорает рабочая смесь.
Система изменения геометрии впускного коллектора имеет следующее устройство. Впускной канал каждого цилиндра делится на два – по одному на каждый впускной клапан, внутри одного из которых находится заслонка. Заслонка открывается и закрывается посредством вакуумного регулятора или электродвигателя.
Существует много вариаций подобных систем, например, у Opel система изменения геометрии впускного коллектора носит название Twin Port, у Ford есть два типа — Intake Runner Control (IMRC), Charge Motion Control Valve (CMCV), у Toyota и Volvo – Variable Induction System или Intake System (VIS).
Возможные неисправности двигателя ЗМЗ-406
Причина неисправности
Метод устранения
Двигатель не запускается
Нарушена подача топлива:
Проверить предохранитель топливного насоса
— не работает топливный насос
Проверить состояние контактов в соединениях насоса, реле насоса и пускового реле
— нарушены фазы газораспределения;
Восстановить фазы на станции технического обслуживания
— вышел из строя редукционный клапан топливной системы;
Заменить клапан
— засорился топливный фильтр
Заменить фильтр
Неисправна система зажигания:
— нарушен контакт в цепях катушек зажигания и блока управления;
Восстановить контакт
— вышла из строя катушка зажигания
Заменить катушку
Двигатель работает неустойчиво
Попадание воды в топливный бак
Слить отстой из бака
Подсос воздуха через неплотности в системе впуска, вентиляции картера или регулятора холостого хода
Устранить негерметичность в соединениях
Перебои или отказ в работе одного из цилиндров:
— нагар на свече или выход из строя свечи;
Счистить нагар или заменить свечу
— нарушен контакт форсунки или форсунка вышла из строя;
Восстановить контакт или заменить форсунку
— пробит наконечник свечи зажигания;
Заменить наконечник
— неисправен блок управления
Заменить блок
Перебои или отказ в работе двух цилиндров:
— неисправна катушка зажигания;
Заменить катушку
— неисправен блок управления
Заменить блок
Высокая частота вращения коленвала в режиме холостого хода на прогретом двигателе
Негерметичность соединений шлангов системы вентиляции картера и регулятора холостого хода
Устранить негерметичность в соединениях
Нарушен контакт регулятора холостого хода или регулятор вышел из строя
Восстановить контакт или заменить регулятор
Нарушен контакт датчиков системы управления двигателем или выход из строя датчиков
Восстановить контакт или заменить неисправные датчики
Повышена токсичность отработавших газов
Нарушилась регулировка СО
Отрегулировать содержание СО регулировочным винтом на датчике массового расхода воздуха
Нарушена герметичность клапанов
Притереть клапаны
Изношены маслоотражательные колпачки
Заменить колпачки
Особенности устройства инжекторного двигателя
Для того чтобы грамотно эксплуатировать автомобиль, у которого имеется система питания бензинового двигателя с впрыском топлива, необходимо иметь представление о его работе. Особенно когда речь идет об отечественных автомобилях, инжекторной системе подачи топлива ВАЗ 2114 и других машин.
Без этого будет сложно самому понимать и устранять возможные неисправности машины. Усвоив особенности конструкции, принцип работы, устройство инжекторного двигателя можно разобраться в неисправности и даже устранить ее, не обращаясь на СТО.
Инжекторным двигателем управляет контроллер. В отечественных машинах его обычно размещают справа под приборной панелью. Задача этого прибора — непрерывно обрабатывать информацию о состоянии мотора и обеспечивать надежную работу его систем. Блок управления включает различные реле, форсунки, датчики.
С помощью встроенной системы диагностики происходит распознавание неполадки в двигателе, сигнализируя контрольной лампой, хранит коды диагностики неисправностей. Она располагает тремя запоминающими устройствами, позволяющими оперативно анализировать техническое состояние за разные периоды времени.
Принципиальной особенностью двигателя является наличие форсунок, которые обеспечивают дозированный впрыск топливовоздушной смеси во впускную трубу после получения команды от управляющего блока. При этом необходимый воздух подается при помощи дроссельного узла и регулятора холостого хода. Форсунки крепятся к рампе, которая установлена на впускной трубе.
Форсунка представляет собой электромеханический клапан, который при помощи пружины запирается иглой. Когда от блока управления подается на обмотку электромагнита форсунки импульс, игла поднимается, открывая сопло распылителя. Через него смесь подается во впускную трубу мотора. Форсунки требуют постоянного контроля. Малейшее их засорение может негативно сказаться на работе двигателя.
Также важной частью этого двигателя является нейтрализатор, который преобразует вредные компоненты отработанных газов
Частые поломки и ремонт инжектора
Первой из возможных поломок могут быть проблемы с подачей топлива в инжектор. Первым делом нужно проверить датчик уровня бензина, если датчик исправен – значит проблема в бензонасосе. При засорении входного отверстия подачи топлива его необходимо просто прочистить. В случае если чистка не увенчалась успехом – поломан бензонасос, и его необходимо заменить.
Увеличение расхода топлива чаще всего происходит при засорении форсунок. При этом они не смогут подавать необходимый объем топлива, и система начнет это компенсировать увеличением частоты или объема впрыска топлива. Кроме того, длительность разгона транспортного средства увеличится, а мощность значительно снизится.
Временное исчезновение холостого хода в основном происходит при нарушении герметичности внутри системы, вследствие чего в нее поступает воздух.
Двигатель начинает троить при остановке работы одного из цилиндров. С данной проблемой можно столкнуться при полном засорении форсунки, когда она не способна подавать топливо в цилиндр. Чаще всего это происходит при использовании некачественного топлива.
При поломке датчика фаз, форсунки начинают работать асинхронно, при этом топливо в цилиндры поступает абсолютно бесконтрольно. Будут наблюдаться перебои в работе двигателя и значительная утрата мощности.
Поломка датчика положения дроссельной заслонки проявляется в изменении оборотов при фиксированной педали газа, или в снижении оборотов при выжатой педали. При этом в двигатель поступает чрезмерно большое количество топлива.
Индикатор «Check engine» не всегда будет загораться, свидетельствуя о поломках, или вовсе может давать ложные показания. Поэтому нельзя всегда полагаться на датчик, а если вы заметили «странное поведение» транспортного средства – лучше сразу обратиться на СТО.
