Минимальная толщина тормозных колодок

Критерии оценки состояния тормозных колодок и дисков

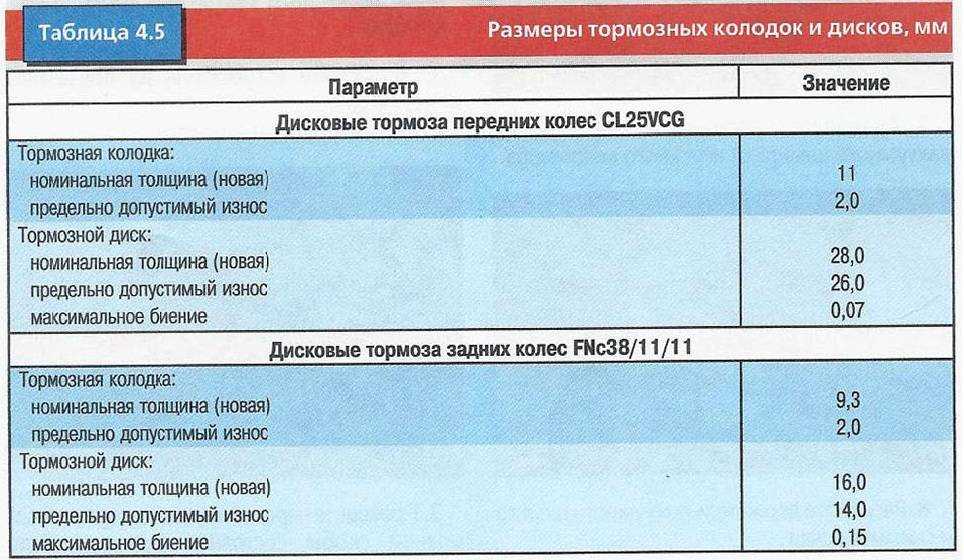

Параметры исправного узла «колодка – диск» для различных моделей могут различаться на несколько миллиметров. В среднем легковые автомобили допускаются к эксплуатации с толщиной тормозной накладки не менее 1,5-2 мм, толщиной диска – не тоньше 20 мм. Для барабанных тормозов толщина фрикционного слоя допустима 1,5 мм, а остаточная глубина заделки головок заклепок – 0,5 мм.

При предельных размерах колодки стоит заменить, не дожидаясь полного истирания. Одновременно следует оценить, насколько быстро фрикционный слой был изношен. Так как другие дефекты тормозной системы способны вызывать ускоренный износ, например:

• коррозия тормозного цилиндра препятствует быстрому высвобождению колодки после торможения;
• диск имеет кольцевые борозды выработки, задиры металла, деформацию, вызывающую биения;
• суппорт плохо закреплен.

Современные модели оснащены датчиками сигнализации предельных размеров накладок. На деле им не стоит доверять на 100%. Загрязнения, деформация датчика может изменить его первоначальные установки. По причине ложных сигналов многие автовладельцы датчики отключают.

Осмотр поможет выявить не только размеры износа, но и трещины, сколы, признаки перегрева.

Когда требуется замена?

Не упустить момент смены тормозных колодок можно, если следить за километражем. Как правило, эти детали полностью изнашиваются, прослужив своему хозяину 15 тысяч км. Хотя сейчас встречаются такие, которых хватает и на 30 тысяч км. Впрочем, эти цифры – лишь условность. Срок службы колодок зависит от многих факторов.

Решающую роль сыграет стиль езды: чем он агрессивнее, чем больше трудных подъемов и головокружительных спусков преодолеет велосипедист, тем быстрее ему придется задуматься о работе с тормозами.

Неспешные прогулки по парку в спокойном режиме позволят всей системе торможения прослужить дольше, но лишь при условии, что они правильно отрегулированы.

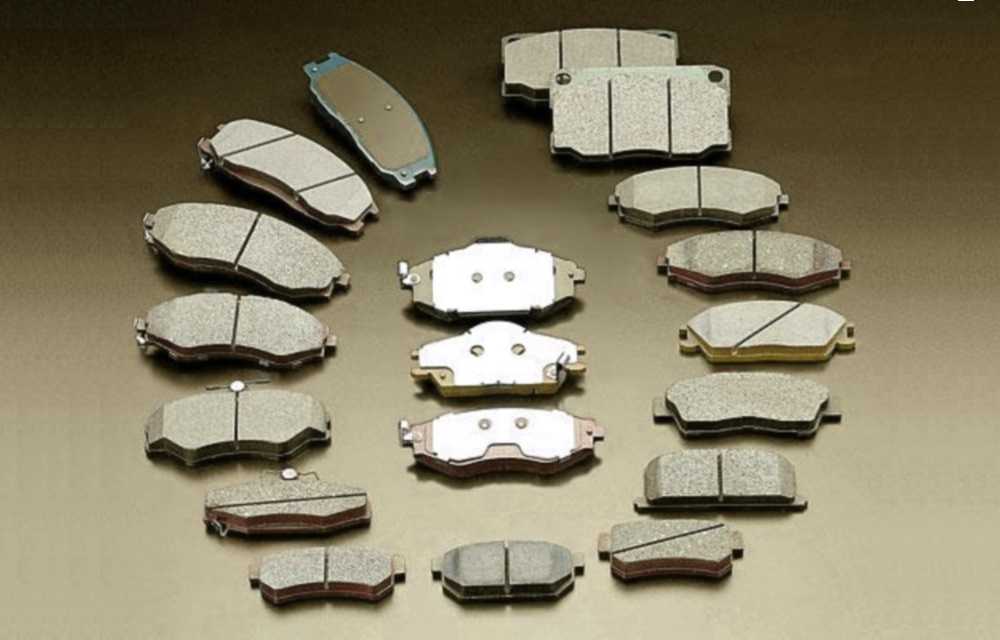

Типы фрикционного покрытия колодок

Основным рабочим материалом, отвечающим за процесс остановки авто, является фрикционный слой, закрепленный на металлической части колодки. Идеального сочетания материалов, применяемых в их производстве, достичь пока не удалось. Сейчас производятся четыре типа тормозных планок:

• Колодки с нанесенным на них полуметаллическим фрикционным слоем, в котором встречается до 65% составляющих из меди, стальной проволоки или порошка железа, смешанных для лучшего трения с графитом. Их плюс – высокая теплоотдача, а минусы – быстрый износ и шум.
• Планки с приклеенным к ним материалом из органических составляющих: высокотемпературной смолы, резины, стекла, кевлара и углерода. К их положительным качествам можно отнести менее шумную работу и мягкость, а к отрицательным – меньший срок службы и достаточное количество выделяемой ими пыли.
• Колодки с небольшим содержанием металлических элементов, не более 30%, с добавлением органических (вышеописанных) веществ. Что способствует неплохому теплообмену, но сказывается на их шумности.
• Керамические планки, считающиеся на данный момент лучшим вариантом. Их фрикционный слой изготовлен из керамических волокон с добавлением наполнителя, включающего в себя небольшое количество меди. Обладая небольшим весом, эти колодки в эксплуатации более долговечны и производят меньше шума.

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

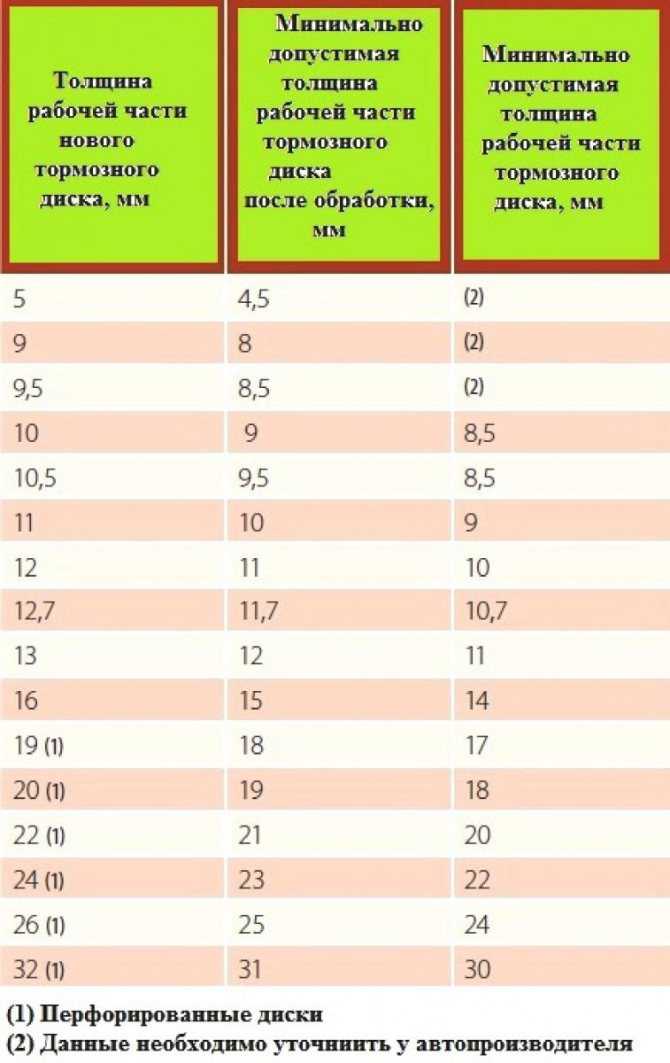

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

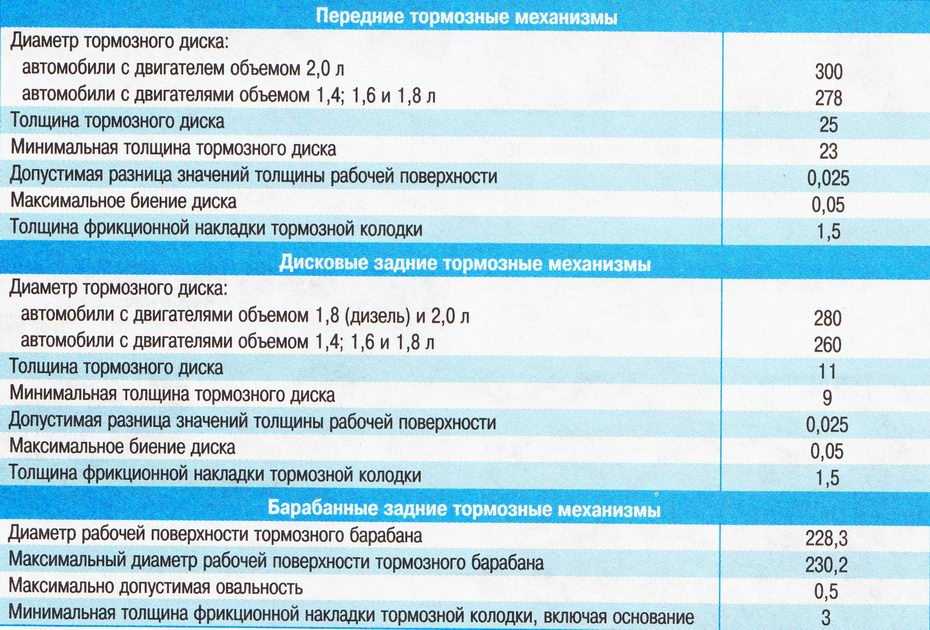

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Первые признаки

Обычно передние и задние тормозные колодки изнашиваются с различной скоростью, и их толщина всегда остается различной. Практика показывает, что на передние колеса приходится куда большая нагрузка, и наибольшую потерю толщины несут именно они. Задние же колеса обычно изнашиваются медленнее, что подтверждается опытом многих автомобилистов.

Тем не менее вопрос о том, как понять, что тормозные колодки износились и требуют незамедлительного вмешательства автовладельца, всегда остается открытым. С этой целью мы подготовили небольшой список признаков, который явно даст понять, что машина требует вмешательства или ремонта.

Сделано это неспроста. Производители внедряют в свои тормозные колодки специальные материалы, которые при достижении критической толщины оголяются и начинают тереться о диск или барабан. Такое решение попросту не допустит, чтобы водитель не был оповещен о проблеме, и нередко это помогает произвести обслуживание вовремя.

На более новых и дорогих авто предусмотрены такие системы, которые оповещают водителя о критическом износе колодок и достижении ими критической толщины путем вывода информации на бортовой компьютер. Впервые такая технология возникла порядка десяти лет назад и с тех пор заимствуется практически всеми мировыми автопроизводителями.

Когда подходит критический момент, на самой тормозной колодке срабатывает специальный датчик, расположенный на ее поверхности. Как только датчик срабатывает, он выдает соответствующую информацию ЭБУ, который, в свою очередь, включает индикатор критического износа и предоставляет информацию на бортовой компьютер.

Какие факторы влияют на износ?

Изнашиваемость компонентов тормозной системы зависит от многих факторов:

• некачественный материал, используемый производителем;
• установка любого элемента: колодки, диска или барабана ранее производилась неправильно;
• агрессивная манера вождения владельца автомобиля.

Рекомендуем: Турбина дизельного двигателя: устройство и ремонт механизма

Перечисленные причины касаются всех деталей системы тормозов. Расскажем, как можно избежать подобных факторов, и существенно увеличить срок их эксплуатации.

Важно! Покупать детали необходимо у проверенных производителей. Контрафактного товара на рынке предостаточно

Дешевая стоимость изделия должна указать автолюбителю, что запчасть может быть произведена из низкосортного сырья. Сэкономить в этом случае не получится: ее срок службы может быстро закончиться

Контрафактного товара на рынке предостаточно. Дешевая стоимость изделия должна указать автолюбителю, что запчасть может быть произведена из низкосортного сырья. Сэкономить в этом случае не получится: ее срок службы может быстро закончиться.

Важно! Замену всех элементов тормозов необходимо проводить у квалифицированных специалистов на СТО. Их опыт и современное ремонтное оборудование – гарант установки

Ремонт в соседнем гараже или в «левых» сервисах опасен неверной установкой и расходами на ремонт, приобретением новых запчастей, созданием аварийной ситуации

Их опыт и современное ремонтное оборудование – гарант установки. Ремонт в соседнем гараже или в «левых» сервисах опасен неверной установкой и расходами на ремонт, приобретением новых запчастей, созданием аварийной ситуации.

Важно! Движение на автомобиле должно быть спокойным, без чередования резких ускорений, спортивных стартов на светофоре и экстремального торможения. Перечисленные действия приводят к повышению температурного режима для деталей, созданию запредельных нагрузок

Результат – их износ, выход из строя

Перечисленные действия приводят к повышению температурного режима для деталей, созданию запредельных нагрузок. Результат – их износ, выход из строя.

Когда заменять тормозные колодки

Рекомендуется проверять тормозные колодки при каждой замене масла, так как срок службы может сильно различаться. Также проверьте руководство по обслуживанию вашего автомобиля, чтобы узнать рекомендуемые интервалы замены. Всегда лучше заменить тормозные колодки, прежде чем замечать какие-либо симптомы, чтобы продлить срок службы других компонентов, таких как роторы и суппорты.

Тормозные колодки действительно способствуют отводу тепла. Когда колодки изнашиваются, они не могут выдерживать столько тепла и становятся более склонными к выцветанию тормозов.

Как правило, вы хотите, чтобы рассмотреть вопрос о замене колодок, когда толщина тормозных колодок такой же толщины, как опорной пластины. Постарайтесь не ждать, пока не услышите ужасный визг индикатора износа колодок!

Роторы обычно изнашиваются со временем из-за трения тормозных колодок. Просто они служат дольше, чем колодки, потому что их можно повторно обработать (сделать плоскими и даже снова) несколько раз, прежде чем потребуется замена.

Если вы видите какой-либо из следующих симптомов начала выхода тормозных колодок из строя, немедленно замените их, в идеале — из материала того же типа.

1 — Визг или писк

Тормоза часто визжат в сырую погоду, но если вы слышите этот звук в любую погоду, проверьте его. Некоторые тормозные колодки имеют металлическую зубчатую область на внутренней части, которая при вращении издает странные звуки, чтобы предупредить водителя о том, что пора заменить колодки.

2 — Тонкие тормозные колодки

Колодки можно осматривать снаружи между спицами колеса. Если они кажутся толщиной менее четверти дюйма, проверьте их

Многие производители автомобилей рекомендуют заменять их на 0,1 дюйма, но лучше проявлять осторожность, чем ждать слишком долго

3 — Световой индикатор

Некоторые современные автомобили имеют световой индикатор, когда что-то не так с тормозной системой, и может сообщать вам, когда тормозные колодки нуждаются в замене.

4 — Вибрирующая или мягкая педаль тормоза

Если педаль тормоза вибрирует или кажется странным, когда она нажата, возможно, необходимо заменить колодки. Для надлежащего торможения может потребоваться довольно сильное нажатие педали. «Хлюпающая» педаль также может быть вызвана различными неисправностями тормозной системы, такими как пузырьки в тормозной жидкости, поэтому немедленно проверяйте автомобиль, чтобы избежать опасной аварии.

Если ваша педаль тормоза кажется пористой или слишком легко падает на пол, убедитесь, что у вас достаточно тормозной жидкости. Не управляйте автомобилем без тормозной жидкости в бачке главного тормозного цилиндра.

Какие инструменты нужны для замены тормозных колодок своими руками?

Перед тем как начинать «готовить» машину к процедуре замены требуется собрать необходимые инструменты и иные вещи. В их число входит:

1. 1. Руководство по эксплуатации. Если автолюбитель производит замену колодок самостоятельно, то ему необходимо убедиться, что подобное руководство имеется в наличии. Если «книга» купленная вместе с автомобилем составлена не подробно, то необходимо приобрести более качественное издание с подробными пошаговыми инструкциями. Подобное руководство пригодится автолюбителям, имеющим малое количество опыта, так как поможет точно определить места установки домкрата, опор для удержания ТС на весу и получить иные сведения для проведения процедуры замены.
   2. Домкрат. Как правило, он идёт в комплекте с новым автомобилем. Домкраты, предоставляемые производителем, идеально подойдут для замены колеса, но для проведения демонтажа колодок «родные» домкраты подходят не всегда. Дело в том, что они зачастую не могут поднять больше половины массы всего автомобиля, так как производитель считает, что для замены колеса такой грузоподъёмности вполне достаточно. Но для замены колодок нужно приспособление, способное поднять до ¾ массы машины. Если речь идёт о легковом автомобиле, то правильное решение — приобрести домкрат, рассчитанный на 3 тонны. Это позволит обеспечить безопасность и поднимать более тяжёлые машины при необходимости.
   3. Подъёмная опора. Она требуется для стабильного удержания автомобиля в воздухе после того как был совершён подъём при помощи домкрата. Каждая такая «подставка» имеет индивидуальные характеристики грузоподъёмности, поэтому приобретать их требуется, основываясь на общей массе личного автомобиля. Лучшее решение — покупать изделия с запасом грузоподъёмности.
   4. Инструмент для регулировки суппорта. Он даёт возможность самостоятельно произвести калибровку суппорта при необходимости. Сделать её можно и другими способами, но зачастую все они являются менее эффективными, особенно если у автолюбителя отсутствует опыт.
   5. Новые колодки и тормозные диски (при необходимости). Опытный автолюбитель всегда заранее подготовит расходные материалы для замены износившихся, перед тем как производить демонтаж колеса и снятие старых колодок.
   6. Тормозная смазка. Её требуется подготовить в обязательном порядке, так как она нужна для нанесения на поверхности новых колодок и суппортов при обратной сборке.
   7. Набор торцевых и баллонных ключей.

Набор ключей для автомобиля, набор ключей и головок, набор удлиненных головок, торцевые удлиненные головки, 108 предметов, трещотка 1/2 1/4

Подготовив перечисленные инструменты и материалы заранее, автолюбитель максимально ускорит процедуру замены.

Как правильно выбрать тормозные колодки?

При покупке тормозных колодок для своего автомобиля требуется в обязательном порядке обратить внимание на разновидность материала, из которого изготовлены фрикционные накладки. Сегодня на рынке можно встретить следующие типы накладок:

1. Металлические. Они часто производятся из стали или чугуна. Помимо тормозных систем автомобиля, подобная разновидность применяется в железнодорожном транспорте благодаря обеспечению высокоэффективного торможения. Подобный материал не коробится, но резко теряет свои свойства при температуре выше 400 градусов.
2. Неметаллические. Такие накладки производятся на асбестовой основе, а в качестве связующих элементов используется смола или каучук. Этот расходный материал обеспечивает высокий коэффициент трения, пока температура не поднимается выше 220 градусов.
3. Спечённые. Эта разновидность чаще всего производится на стальной основе, но в процессе сварки с ней «спекаются» другие материалы. Их роль играют предварительно сделанные заготовки, которые состоят из порошковых смесей, подвергшихся сильному нагреву. В число эксплуатационных свойств подобного расходного материала входит высокий коэффициент трения, устойчивость к износу, стабильность, а также хороший уровень адгезии.

Каждый тип расходного материала обладает уникальными свойствами, которые требуется учитывать при покупке.

Подбирать тормозные колодки нужно с учётом факторов, оказывающих влияние на износ. В их число входит:

1. Марка расходного материала. Колодки каждого производителя имеют свои особенности, которые требуется внимательно изучить и учитывать при покупке.
2. Масса транспортного средства. Чем тяжелее будет машина, тем больше усилий потребуется приложить тормозной системе, чтобы замедлить движение или полностью остановить автомобиль.
3. Опыт водителя и индивидуальный стиль вождения. Даже малоактивный автолюбитель может быстро выработать ресурс колодок. Так происходит, когда водитель не умеет «тормозить двигателем» при необходимости или во время простаивания в пробке всё время держит ногу на педали и резко тормозит, близко подъезжая к впереди стоящей машине.

Если автолюбитель привык к «агрессивному» вождению, то стоит отдать предпочтение расходным материалам с повышенной износостойкостью при работе в жёстких эксплуатационных условия (когда температура в точке трения поднимается до 1000 градусов). Такие колодки, как правило, изготавливаются из дорогостоящих материалов, что оказывает ощутимое влияние на стоимость готового изделия. Если средств для приобретения таких колодок не хватает, то остаётся только корректировать стиль вождения.

Смазка Для Тормозных Механизмов (Керамическая Смазка) // 400 Мл PINGO арт. 000293

Когда нужно менять тормозные колодки

Тормозная система автомобиля, как одна из самых ответственных с точки зрения безопасности, требует регулярного осмотра. Опытные автомеханики рекомендуют осматривать состояние тормозных колодок одновременно с проведением технического обслуживания автомобиля – каждые 10 тыс. км. Эта рекомендация особенно актуальна для автомобилей, вышедших из гарантийного срока.

Для принятия решения о необходимости замены колодок при осмотре обращают первоочередное внимание на следующие обстоятельства:

1. Остаточная толщина фрикционного слоя. Единых правил здесь нет, однако приближение толщины к отметке 2 мм свидетельствует о необходимости скорой замены.

Как правило, тормозные колодки современных автомобилей оборудованы датчиками индикации недопустимого износа. Это могут быть как устройства механического типа (издают резкий скрип при достижении накладкой определенной толщины), так и электромеханического (индикация на приборной панели). Поступление соответствующего сигнала свидетельствует о необходимости немедленной замены колодок.

1. Наличие механических повреждений не связанных с естественным износом колодок: сколы, трещины и т.д.
2. Наличие повреждений «ответной» части (относится к дисковым тормозам): борозды, трещины, волнистость (приводит к неравномерному износу поверхности колодки).

Помимо результатов осмотра могут быть и другие внешние проявления необходимости замены колодок:

• увеличение тормозного пути;
• резкий шум (скрип, скрежет) при торможении не связанный с индикатором недопустимого износа;
• неадекватная реакция автомобиля при торможении (резкие удары, толчки).

Среди факторов, влияющих на надежность тормозной системы в целом, необходимо отметить следующие:

1. Качество изготовления и материалов колодок.
2. Манеру езды водителя.
3. Состояние дорог (преобладание чистого покрытия или агрессивной среды, грязи, абразивных включений и т.д.).
4. Климатические особенности региона эксплуатации.
5. Естественный износ при торможении.

Качественные тормозные колодки – это залог надёжной работы тормозных механизмов, и поэтому экономить на их стоимости целесообразно в разумных пределах. В самом деле, если экономия в 20% при покупке колодок обернётся 30% снижением их ресурса, то это будут скорее лишние затраты.

С другой стороны бытует мнение, что если качественные тормозные колодки (например, для автомобилей премиум-класса) «не совсем подходят» к конкретному авто, их можно «подогнать» (отрезать, подпилить, подточить). Делать это категорически не рекомендуется: любое механическое воздействие на фрикционный материал и подложку (кроме, разумеется, работы в штатном режиме) может привести к раннему разрушению колодки.

Рекомендация для выбора тормозных колодок проста: покупайте колодки хорошего качества и штатного размера для конкретной модели авто.

О том, какие тормозные колодки лучше, читайте здесь.

Кстати, при замене тормозных колодок новички часто задают вопрос: надо ли менять колодки с двух сторон, если с одной стороны они ещё находятся в удовлетворительном состоянии? Ответ однозначный – менять нужно одновременно с двух сторон, так как в противном случае появляется опасная ситуация неравномерного износа и не одновременного срабатывания тормозов.

Понятно также, что при агрессивной манере езды да ещё по грунтовым дорогам с повышенным содержанием абразива, осматривать состояние тормозной системы необходимо чаще рекомендуемых интервалов. То же относится и к автомобилям с автоматической коробкой передач – у них износ колодок, как правило, происходит быстрее, чем в машинах, оборудованных механической коробкой.
