Как прокачать сцепление на рено меган 2: фото и видео

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью. После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха. После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Как производится прокачка

При замене сцепления в гидравлическую систему выжима попадает воздух.

Работу которую выполняют так:

Измеряют уровень тормозной жидкости в полости тормозного цилиндра. 2 элемента соединяют с общим баком. Жидкость должна достигать максимальной отметки, нанесенной на корпус емкости. При необходимости выполняют доливку.
Удаляют колпачок с клапана, выпускают воздух из цилиндра сцепления.
Устанавливают на клапан шланг, конец которого погружают в канистру с тормозной жидкостью.
Просят напарника плавно надавливать на педаль сцепления через каждые 2 секунды.
Вытаскивают пружинный элемент крепления шланга. Вынимают наконечник из отвода рабочего цилиндра. В это время помощник нажимает на сцепление, удерживая его. Из шланга должна потечь тормозная жидкость с пузырьками. После того как этот процесс прекратится, наконечник вводят в патрубок до упора. Устанавливают пружинный фиксатор.
Отпускают педаль, выжидают 5 секунд. Действия повторяют до прекращения появления пузырьков в жидкости.

После прокачки сцепления не забывают надеть колпачок на клапан для выпуска воздуха.

Воздух в сцеплении: как прокачать

Начнем с того, что прокачка сцепления напоминает прокачку тормозов при попадании воздуха в гидравлическую систему в результате неисправностей или в рамках плановой замены тормозной жидкости. Кстати, справка для новичков — в гидроприводе сцепления также используется тормозная жидкость.

Статья в тему: Блокировка на АКПП: особенности и принцип работы

Для прокачки сцепления с помощником потребуется подготовить:

тормозную жидкость
набор инструментов;
емкость для слива тормозной жидкости
шланг, который подойдет к сливному штуцеру по диаметру;

Обратите внимание, если сцепление прокачивается самостоятельно (без посторонней помощи), также нужен упор для дополнительной фиксации педали сцепления. Еще желательно использовать шланг, который является прозрачным

Это позволит эффективнее контролировать выход воздуха из системы

Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки

Это позволит эффективнее контролировать выход воздуха из системы. Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки.

Итак, перед тем, как прокачивать, нужно сначала выполнить регулировку сцепления. Если сцепление предварительно не отрегулировать, прокачать его не получится, так как может не быть свободного хода толкателя поршня главного цилиндра. Чтобы было понятно, поршень и толкатель по факту являются запорным клапаном.

Если не будет свободного хода, клапан окажется перекрытым. Похожая ситуация возникает в случае, когда неисправна оттяжная пружина. Это приводит к тому, что педаль сцепления при переходе в конечное верхнее положение заедает.

Выполнив все рекомендации и регулировки, можно переходить к прокачке:

На начальном этапе следует в бачок главного цилиндра необходимо налить тормозную жидкость (уровень выдерживать не ниже 2 сантиметров от верхнего края). Наливать жидкость в бачок лучше через фильтр-сетку, чтобы избежать попадания в систему мусора, посторонних частиц и т.д.
Следующим шагом становится снятие резинового колпачка, расположенного в верхней части корпуса ПГУ, с перепускного клапана. Далее на клапан надевается резиновый шланг.
Свободный конец шланга опускается в емкость (достаточно емкости с объемом 0.5 литра), куда предварительно следует залить 200-250 мл тормозной жидкости.
Теперь нужно отвернуть перепускной клапан на 1 оборот, после чего потребуется до упора нажать на педаль сцепления (на педаль жмет помощник или ставится упор). Далее следует выждать, пока пузырьки воздуха не перестанут выходить из шланга в емкость.
Параллельно следует наблюдать за тем, чтобы уровень тормозной жидкости в бачке не опускался ниже 3 сантиметров. Если заметно понижение, жидкость следует долить.
После того, как пузырьки воздуха прекратили выходить в емкость, нужно завернуть перепускной клапан с рекомендуемым усилием. В случае если прокачка осуществляется без помощника, упор с педали сцепления можно убрать.
Завершающим этапом становится снятие шланга со штуцера, после чего обратно надевается колпачок. Также следует проверить уровень жидкости в бачке, доливая жидкость и доводя ее уровень до отметки не более 2 см от верхнего края.

Статья в тему: Течь масла из двигателя: как найти причину

Добавим, что часто за один подход качественно прокачать сцепление не получается. Как показывает практика, процедуру оптимально повторить несколько раз (2-3). После каждого нажатия на педаль сцепления перепускной клапан нужно заворачивать, затем отпускать педаль и повторять указанные действия. Такой подход позволяет быстро и эффективно удалить воздух выходит из системы.

По окончании остается проверить работоспособность сцепления после прокачки. Чтобы это сделать, следует выжать до упора педаль сцепления, после чего проверяется ход толкателя поршня (в соответствии с нормой для конкретного автомобиля). Если заметны отклонения, требуется дополнительно провести регулировку сцепления.

Контроль уровня и необходимый объем

При необходимости поменять масло в коробке передач Рено Логан или добавить, автовладельцу нужно знать, сколько литров входит в трансмиссию. Объем жидкости в механической КПП составляет около 3,5 литра. Количество смазки в автоматических трансмиссиях — 4 л.

Чтобы проверить уровень масла, нужно сделать следующее:

Прогреть машину и поставить ее на ровную горизонтальную поверхность.
Щуп для проверки объема в Рено Логан отсутствует. Диагностика осуществляется через контрольное отверстие, которое находится в передней части картера трансмиссии. В отверстии есть пластиковая крышка, ее надо протереть ветошью и открутить.
Нужно посмотреть в отверстие. Если не получится увидеть уровень масла, то следует определить его на ощупь, поместив в отверстие палец. Количество смазки должно быть в районе нижней кромки.

Проверка уровня трансмиссионной жидкости в КПП Рено Логан – хлопотная, но несложная процедура, которая обычно проводится на смотровой яме или на эстакаде

Важно проследить, чтобы автомобиль встал строго по горизонтали, без перекосов, иначе произойдет недолив смазочного материала

Необходимый инструмент

Процедура по удалению воздушных пузырьков из магистрали сцепления, выполняется, как и прокачка тормозов Рено Дастер. Нужно создать давление или вакуум, чтобы заставить жидкость двигаться. Вместе с ней из контура выйдут и воздушные пробки. Для этого понадобится дополнительный объем тормозной жидкости.

Объем зависит от степени завоздушенности сцепления. Оптимально иметь в запасе 200–400 мл.

Поломки, замена концевика педали сцепления

Обновления сенсора сцепления требуется чрезвычайно редко из-за простоты и основательности конструкции. Устройство редко ломается — там по большому счету нечему выходить из строя. Наиболее распространенная неполадка — износ корпуса, контактирующих элементов, крепления от старости, трения.

Однако поломки детектора позиции педали сцепления — явление хоть и редкое, но обычное и регулярное. Не нужно также забывать, что они могут быть причинены не самим изделием, а его неправильном монтажом, отходом контактов.

Признаки поломки, диагностика

О выходе из строя сенсора сцепления сигнализируют такие симптомы:

дергание ТС при смене передач;
колебание, понижение/повышение оборотов при не задействованном сцеплении;
если подключить к ЭБУ контроллер для проверок ошибок, то он покажет код 0803 (чаще всего, могут быть и иные комбинации);
на приборном табло в салоне автомобиля загорится «Check Engine».

Варианты поломок, при которых появляются коды ошибок для выключателей сцепления:

внутренняя поломка сенсора;
на детекторе, его проводке оборвана цепь, возникает короткое замыкание;
педаль располагается недостаточно или чрезмерно высоко.

«Check Engine» также высвечивается:

при не поступлении в ЭБУ импульса на протяжении 2 сек., когда автомобиль трогается;
если сигнал отсутствовал при 4 переключениях на ходу.

В разных ТС коды могут отличаться, например, в Volkswagen Passat 1.8 турбо — «17947». Тут надо смотреть техдокументы с расшифровкой или использовать специальные продвинутые диагностические приборы, выдающие объяснение ошибок:

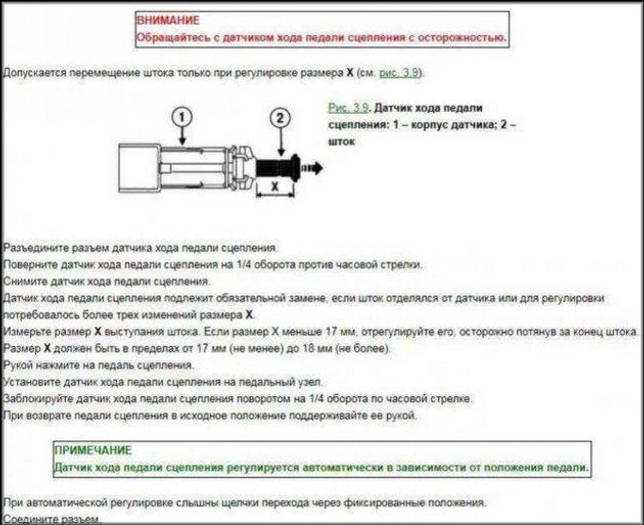

Ремонт и установка

Целесообразно чинить датчик на педали сцепления только при простых механических поломках наподобие закисания или отделения контактов. Это наиболее частые неполадки данного прибора. Выход простой: снятие и зачистка или припаивание/замена проводков. Внутренние поломки устранять нецелесообразно, выгоднее не тратить время, усилия и купить новое изделие, его цена небольшая — 300–700 руб. Но даже если удастся разобрать прибор, починить его и собрать, то может произойти раскалибровка, которую удалить сложно.

Обязательно надо осмотреть механизм и удостовериться, что толкатель педали жмет на концевик, так как последний может быть исправным, а проблема заключаться лишь в неправильном положении. Это же касается и соединения «фишки», разъемов.

На «механике» замена выключателя сцепления элементарная: внизу возле самой педали отсоединяют разъем с небольшой пластиковой фишкой (может потребоваться подвинуть его из гнезда плоской отверткой или подобным) и вынимают сенсор. Найти детектор не составит труда: часто его цвет выделяется, иногда он может быть черный, но внешний вид узнаваем — пластиковая маленькая продолговатая «фишка». Для процедуры понадобятся отвертки и фонарик.

Порядок замены на МКПП:

Сдвигаем назад переднее кресло.
Открываем капот, снимаем клеммы в АКБ, что исключит КЗ.
Надо залезть под руль.
Отверткой отвинчиваем болтики крепления платы от кронштейна.
Защелка с другого конца колодки снимается, достаем ее держатель.
Производим дефектовку (осмотр) пружинной части, крепления платы. Если все хорошо, помещаем в него колодку нового изделия, осуществляем сборку в обратном порядке.

После установки надо проверить, не задевает ли механизм педали провод, а также удостовериться, что выключатель срабатывает, издавая щелчки.

В статье мы рассмотрели датчик на МКПП, где сцепление управляется педалью соединяющей/разъединяющей коробку и мотор, все завязано на простой и понятной механике, поэтому процедура замены проще. С роботизированными системами (АКПП), гидромеханическими КПП и вариаторами сложнее: там нет педали сцепления, его роль выполняет особый механизм, есть специальный селектор. Механическая часть процедуры снятия и установки там также проста — селектор просто снимается с крепления, но сложность состоит в том, что потребуется последующая его настройка.

Подготовка (инструменты и действия)

Для удаления воздуха из привода сцепления нам понадобится:

Тормозная жидкость (желательно идентичная с той, которая залита в системе, если происхождение жидкости не известно, то нужно приобрести рекомендованную производителем жидкость и заменить полностью, для этого понадобится примерно 1 литр. Жидкости популярных производителей можно найти в каталоге гисавто);
Шприц медицинский объемом не менее 20 мл, лучше больше (шприц понадобится, если Вы решили прокачать сцепление один, без помощников);
Трубка, лучше прозрачная, для визуального контроля процесса (прекрасно подходит от системы омывателя лобового стекла ВАЗ или капельницы);
Емкость для слива старой жидкости (1-1,5 литра будет достаточно);
Тонкогубцы для перемещения фиксаторов или можно использовать любой крючок подходящего размера;
В зависимости от модификации штуцера может понадобиться накидной ключ на 10.

Перед тем как приступить к прокачке, установите автомобиль на ровной поверхности и поставьте на стояночный тормоз, чтобы исключить самопроизвольное движение.

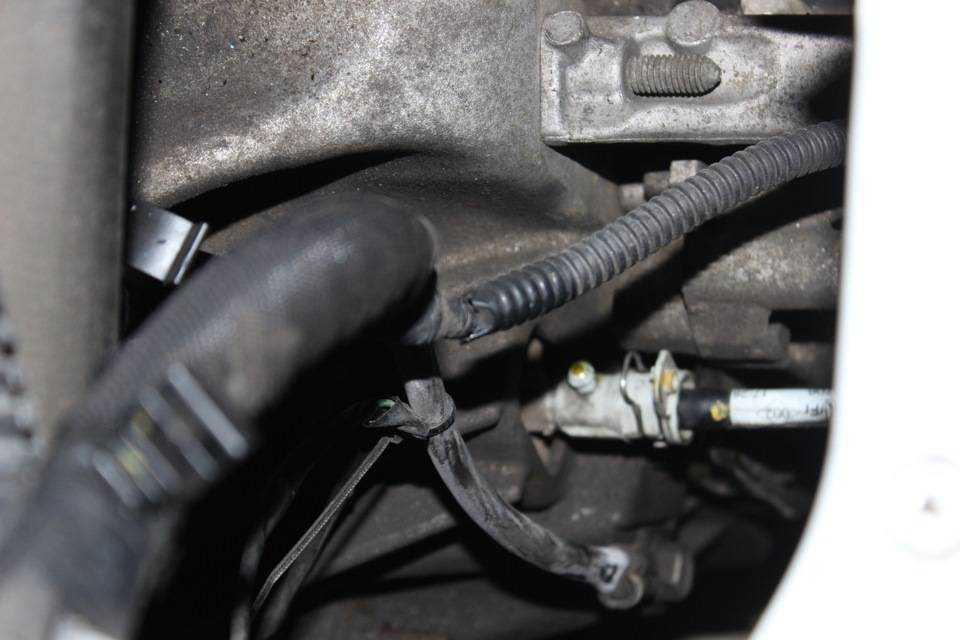

Далее открываем капот и пытаемся найти прокачной штуцер сцепления, он располагается между двигателем и аккумуляторной батареей в глубине (в некоторых моделях для удобства необходимо снять АКБ с кронштейном).

Следующим этапом необходимо снять со штуцера защитный колпачок и одеть на него трубку, после чего на обратный конец трубки, если Вы без помощника одеваем шприц, если с помощником, то опускаем его в емкость, в которой на дне должна быть налита тормозная жидкость, для предотвращения попадания воздуха в трубку.

Открываем расширительный бачок, если предполагается полная замена жидкости, то необходимо откачать из бачка старую жидкость и наполнить новой, если без замены, то просто долить до максимума. Подготовительные процедуры завершены, теперь к самому процессу.

Также важно знать про причины из-за которых может провалиться педаль сцепления

Как прокачать сцепление на ВАЗ 2101-ВАЗ 2107

Помните всегда то, что заниматься прокачкой сцепления нужно вдвоем в автомобиле, потому что без помощи постороннего человека в таком дело сложно обойтись, но всё же выход есть, поэтому если вы собрались один прокачивать сцепления тогда сперва прочтите всю статью чтобы хоть визуально понимать как это делается, а затем запустите видео-ролик который расположен в самом конце статьи, так вот в этом ролике показывается наглядный процесс прокачки сцепления, выполняемый всего лишь одним человеком!

А так же всю работу лучше всего проделывать на яме, потому что это намного проще и удобнее, но если её нет то можно работу проделать и без неё просто это будет чуть проблематично!

1) В самом начале операции залейте новую тормозную жидкости в бачок сцепления, а после заверните этот бачок пробкой.

Жидкость нужно заливать строго до самой верхней кромки! (Более подробно об том как залить тормозную жидкость в бачок, и зачем вообще нужно заливать именно тормозную жидкость, см. в статье под названием: «Замена жидкости в сцепление на ВАЗ»)

2) Следом возьмите в руки небольшой шланг и оденьте его одним концом на штуцер рабочего цилиндра.

3) Затем попросите помощника сесть в салон машины и нажать около 5 раз на педаль сцепления, на последний раз пусть он оставит педаль полностью нажатой.

Попросите помощника чтобы он нажимал на педаль сцепления резко и с интервалом в нажатиях 3 сек!

4) А вы в это время, пока помощник удерживает педаль нажатой подготовьте пустую ёмкость в которую будете сливать тормозную жидкость с пузырьками, и после чего опустите в эту ёмкость другой конец шланга.

5) После чего ослабьте гаечным ключом затяжку штуцера и в это время в ёмкость которую вы держите, начнёт сливаться тормозная жидкость с пузырьками.

Как вы уже поняли и об этом уже говорилось ранее — пузырьки это воздух который не должен присутствовать в тормозной жидкости никогда, а иначе система начнёт неисправно работать, в общём продолжаем!

6) Теперь дождитесь пока бачок сцепления в котором находиться тормозная жидкость практически полностью не опустошится и сразу же затем заверните натуго прокачной штуцер, а помощник пусть уберет ногу с педали.

Обязательно обратите внимание на слова: ″Практически полностью не опустошится», поэтому не надо ждать пока вся жидкость из бачка выйдет, она не в коем случае не должна падать меньше 15 мм, а иначе вы будете производить прокачку сцепления очень долгое время и скорее всего система даже не прокачается если так делать, потому что когда жидкость полностью опустошается из бачка, за это время в систему начинает попадать воздух, в связи с этим гидропривод сцепления повторно разгерметизируется что и проведёт к постоянной прокачке!

7) Теперь как вы уже поняли, когда уровень дойдёт практически до самого низу, то прекратите операцию по прокачке завернув при этом прокачной штуцер а помощник убрав ногу с педали, и после чего снова долейте жидкость в бачок и повторите всю операцию по прокачке снова.

Проделывайте эту операцию вновь и вновь, до того пока в емкость не начнет вытекать жидкость без пузырьков!

Более подробно о том? как прокачать гидропривод, вы сможете посмотреть в видео-ролике который размещён чуть ниже:

Здравствуйте, вы извините меня за тупость, а о каком бачке идет речь здесь, а то собрался сегодня прокачивать сцепление а не пойму насчет бачка, заранее спасибо.

В статье говорится о бачке гидропривода сцепления, находится он возле бачка с тормозной жидкостью, что бы вам было более понятно см. фото! (Бачок гидропривода сцепления, обведен в красный круг)

Здравствуйте. Подскажите пожалуйста почему из бачка выдавливается тормозная жидкость при нажатие сцепление? Заранее спасибо.

Главный Цилиндр Сцепления возможно подтекает или рабочий, смотреть нужно, когда поломка будет найдена, замените неисправную деталь на новую и все будет в норме!

Обязательно ли одевать на штуцер трубку? Я так понимаю, что воздух не должен попасть в цилиндр через штуцер, если не отпускать педаль сцепления.

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

Деталь помещена в алюминиевый кожух, соединенный с коробкой передач и блоком цилиндров. Корзина сцепления прикрепляется к маховику мотора 6 болтами.

В корпусе содержатся следующие детали:

Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
Рабочий цилиндр сцепления совмещенный с выжимным подшипником.

Как устроен стояночный тормоз Дастера

Чтобы понять, как подтянуть ручник, нужно понимать его устройство. Разжимание тормозных колодок задней оси происходит при перемещении рычага, который состоит из обычного набора комплектующих:

рукоятка стояночного тормоза;
передний трос с шайбой для регулировки его длины на конце;
стабилизатор;
два торса привода колодок на каждом заднем колесе;
рукояти для привода ручного тормоза.

Передний трос одним концом соединен с рычагом, а задним— к балансиру. Промежуточным элементом являются задние тросы, связывающие стабилизатор и рукояти колодок. Следовательно, при перемещении рукоятки стояночного тормоза в рабочее состояние, происходит воздействие на колодки, которые блокируют задние колеса. Ниже пойдет речь о том, как осуществляется регулировка ручника на Рено Дастер, для нормального функционирования всей системы.

Обслуживание и регулировки сцепления Рено Дастер

Сцепление автомобилей Рено Дастер — однодисковое, сухое, с центральной диафрагменной пружиной. Механизм размещен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

Сцепление используется для кратковременного разъединения двигателя и трансмиссии и их плавного соединения. Кожух сцепления объединен с маховиком двигателя шестью болтами.

В маховик запрессованы три штифта, которые при монтаже сцепления Рено Дастер вступают в соответствующие отверстия кожуха, центрируя его. В кожухе расположена диафрагменная пружина, которая отштампована из листовой пружинной стали.

В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины представляют восемнадцать лепестков, которые являются упругими выжимными рычажками.

За счет упругости рычажков диафрагменная пружина образовывает более равномерное давление на нажимной диск (корзину) сцепления Рено Дастер, что способствует более плавному включению и выключению сцепления. В трех точках кожух сцепления объединен упругими стальными пластинами с нажимным (ведущим) диском.

Кожух с диафрагменной пружиной и нажимным диском представляют неразборный узел (корзина) сцепления, который балансируют на стенде. При выходе из строя корзину сцепления заменяют полностью.

Замена корзины сцепления Рено Дастер нужна при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков размещены не на одном ярусе.

Замену корзины также производим в случае снижения усилия на педали при выключении сцепления (и, сравнительно, увеличении рабочего хода), что ориентирует на большой изнашивание плоскости нажимного диска или «осадку» диафрагменной пружины.

Ведомый диск сцепления Рено Дастер с пружинным демпфером крутильных колебаний размещен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.

Рис.1. Компоненты сцепления автомобиля Рено Дастер

1 — картер сцепления; 2 — подшипник выключения сцепления; 3 — рабочий цилиндр выключения сцепления; 4 — нажимной диск с кожухом в сборе (корзина); 5 — ведомый диск; 6 — маховик

Рис.2. Нажимной (корзина) и ведомый диск сцепления Renault Duster

1 — кожух; 2 — нажимной диск; 3 — диафрагменная пружина; 4 — фрикционные накладки; 5 — демпферные пружины; 6 — ступица ведомого диска; 7 — опорная стойка; 8 — демпфер крутильных колебаний; 9 — упругие стальные планки

Демпфер крутильных колебаний гасит колебания, появляющиеся от динамических нагрузок в трансмиссии и неравномерной работы двигателя. Две фрикционные накладки ведомого диска сцепления Рено Дастер прикреплены с двух сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера.

Пружинная полоса имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную планку, что содействует более плавному включению сцепления.

Между пластинами демпфера расположена ступица диска. В пазах ступицы и демпферных пластин размещены пружины демпфера. Демпферные планки объединены опорными стойками.

В ступице диска сцепления Renault Duster наобороте опорных стоек имеются вырезы, которые разрешают ступице отклоняться в предназначенных пределах сравнительно пластин демпфера, сжимая при этом демпферные пружины.

Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач. На ступице ведомого диска сцепления в пластмассовом корпусе размещен демпфер холостого хода, служащий для уменьшения стуков в коробке передач при работе двигателя на холостом ходу.

Замена ведомого диска сцепления Рено Дастер производится при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если интервал между рабочей поверхностью накладки и головкой заклепки составляет меньше 0,2 мм.

Рабочий цилиндр гидропривода исполнен цельным узлом с подшипником выключения сцепления (выжимным подшипником) и размещается внутри картера сцепления. Рабочий цилиндр прикреплен к картеру сцепления.

Подвижная часть рабочего цилиндра сцепления Рено Дастер объединена с подшипником, который может передвигаться по первичному валу КПП. Пружина (закрытая резиновым гофрированным чехлом), расположенная между цилиндром и обоймой подшипника, непрерывно прижимает подшипник к диафрагменной пружине корзины сцепления. Следовательно, зазоры в механизме сцепления отсутствуют и никакой корректировки не предусмотрено.
