Неисправности дроссельной заслонки: о чем молчат в автосервисах

Замена дроссельной заслонки — поможет?

Замена поможет в том случае, если виновником неприятностей с вашим автомобилем является именно заслонка, то есть, ее металлический корпус. В ином случае новая заслонка со старыми датчиками будет показывать все те же проблемы. Следует внимательно относиться к вопросам диагностики, чтобы не тратить время и деньги на ненужные процедуры.

Для замены дроссельного узла следует подыскать оригинальный вариант. На популярные автомобили вы можете найти китайские аналоговые детали, но их качество и срок службы не порадуют владельца авто. Оригинал должен быть новый, так как в б/у дроссельной заслонке с разборки уже будут те проблемы, от которых вы пытаетесь избавиться. Так как стоимость нового оригинального узла довольно высокая, лучше уделить время более тщательной диагностике и точно понять, в чем же заключается проблема в вашем автомобиле.

Неисправность системы питания

Давление топлива в рампе – важнейшая характеристика для поддержания стехиометрического состава смеси. ЭБУ регулирует количество впрыскиваемого топлива увеличением/уменьшением времени открытого состояния форсунок

Если вы заметили снижение мощности, а обороты двигателя падают при резком нажатии на газ, обратите внимание на следующие пункты:

Состояние фильтра грубой и тонкой очистки топлива.
Исправность бензонасоса. Если машина периодически глохнет на горячую и при резком нажатии на педаль газа, вероятнее всего, изношены графитовые щетки и/или коллектор электродвигателя топливной помпы.

Если у вас есть подозрение, что двигатель не набирает обороты по причине неисправности в системе питания, измерьте давление топлива в рампе на всех режимах работы мотора. Эталонное давление в топливной рейке для двигателя вашего авто можно найти в руководстве по ремонту и эксплуатации.

Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Промывка

Промывка производится при помощи специального аэрозоля для очистки карбюраторов

Этот состав очень агрессивен, поэтому чистить нужно осторожно. По возможности работать нужно в перчатках и защитных очках

Аэрозоль распыляется на все поверхности и во все каналы.

Если загрязнения сильные, чистить придется не один раз. Повторить обработку нужно после высыхания всего дроссельного узла. После того, как все отложения отмылись, нужно протереть все детали чистой ветошью, а при необходимости промыть еще раз.

Также тщательная чистка требуется регулятору холостого хода, игла которого может загрязниться настолько, что начинает клинить. Однако перед промывкой желательно оценить общее состояние РХХ. Если игла имеет большой люфт или выработку, регулятор лучше заменить на новый.

Перед тем, как установить дроссельный узел обратно, нужно обратить внимание на состояние прокладки. Если она не имеет повреждений, ее вполне можно использовать повторно, если же она сильно размахрилась или порвалась, требуется ее замена

Монтаж дроссельного узла производится в обратном порядке. После сборки может понадобиться настройка дроссельной заслонки, а точнее регулировка натяжения троса, который мог ослабнуть или вытянуться.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

«трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
повышенные холостые обороты силового агрегата (1500–2500 об/мин);
машина «не тянет» вследствие потери мощности;
рывки ощущаются и в процессе езды;
расход горючего повышается на 10–25%!

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя

Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя

Загорается индикатор Check Engine на панели приборов

Это первое, что бросается в глаза. Лампочка сигнализирует водителю, что вышел из строя один из важных компонентов двигателя. В любом случае после включения этого индикатора на панели необходимо как можно быстрее провести диагностику, чтобы установить причину проблемы.

Подергивания и задержки во время разгона

Другим распространенным признаком, связанным с поломкой ДПДЗ, является подергивание и вибрация автомобиля, которые особенно сильно ощущаются при активном ускорении. Поскольку компьютер не получает правильных данных о положении дроссельной заслонки, он не может обеспечить оптимальную работу двигателя.

Нестабильный холостой ход

Эта проблема обычно возникает в сочетании с вышеупомянутым симптомом. Как и рывки во время разгона, троение двигателя на холостом ходу вызвано тем, что блок управления не может определить, полностью ли закрыт дроссель во время работы двигателя на холостых оборотах.

Внезапная остановка двигателя

Это может произойти в любое время, без какого-либо предупреждения, на холостом ходу или во время движения. ДПДЗ отправляет неправильный сигнал, в результате чего компьютер останавливает двигатель.

Внезапное увеличение оборотов двигателя на ходу

Это очень опасная ситуация. Обычно бывает так, что при движении на высоких скоростях дроссельная заслонка закрывается, и если водитель сильнее нажимает на педаль акселератора, заслонка открывается слишком резко, из-за чего возникает резкий всплеск динамики. Все это происходит из-за того, что неисправный датчик положения дроссельной заслонки не может обнаружить, в каком состоянии она находится.

Почему выходят из строя дроссели?

Поломки возможны в том случае, если вы используете некачественное топливо, не меняете воздушный и топливный фильтры вовремя. Также повышенный износ будет в том случае, если система подачи воздуха негерметична. В корпус заслонки будут попадать различные мелкие частицы, которые рано или поздно приведут к серьезной проблеме.

Выход из строя датчиков обусловлен такими особенностями:

неправильная подача электропитания на датчики — наиболее часто возникающая проблема в старых автомобилях;
физические повреждения датчиков — не стоит стучать по ним молотком в надежде, что они станут работать лучше;
естественный износ — датчики рассчитаны на определенный срок службы, рано или поздно они выйдут из строя;
заводской брак или некачественный датчик — также часто встречающаяся проблема в России и странах СНГ;
неправильная установка — проблема с монтажом часто приводит к быстрому выходу из строя РХХ и ДПДЗ;
неправильный первый запуск — после установки новых регуляторов холостого хода в некоторых авто потребуется обучение датчика.

Стоит всегда консультироваться с инструкцией по эксплуатации автомобиля, чтобы выполнять все ремонтные и сервисные процедуры правильно. Иначе вы будете сталкиваться с проблемами по электрической части авто достаточно часто.

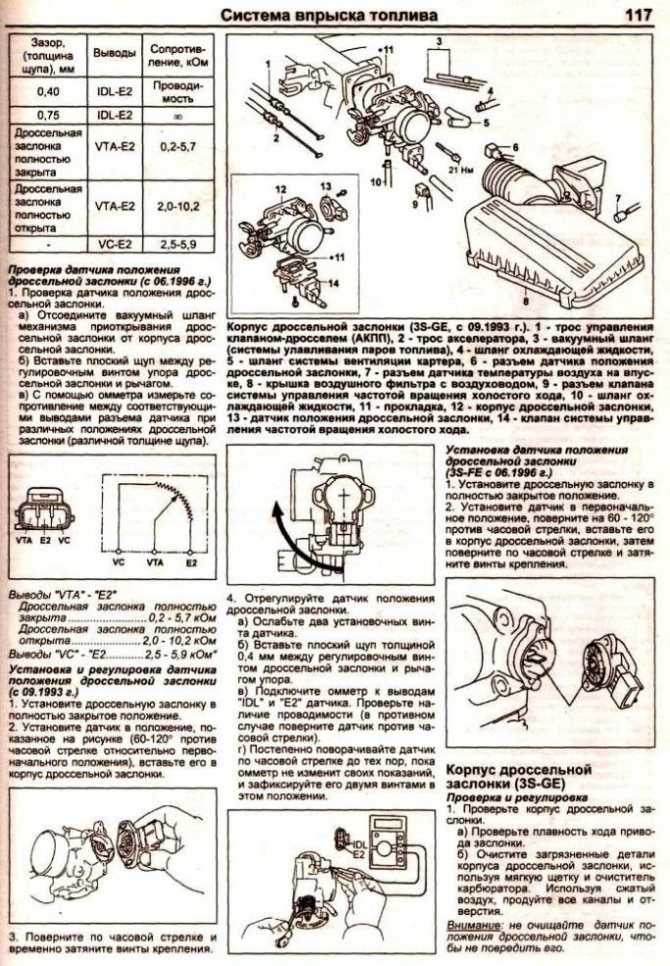

Диагностика датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном патрубке и механически связан с осью дроссельной заслонки. Датчик представляет собой трехвыводной потенциометр (переменный резистор), на один вывод которого подается плюс стабилизированного напряжения питания 5 В, а другой вывод соединен с «массой».
С третьего вывода потенциометра (от ползунка резистора) снимается выходной сигнал для электронного блока управления (ЭБУ) двигателя. Когда от воздействия на педаль управления дроссельная заслонка поворачивается, ползунок резистора перемещается и изменяется напряжение на выходе датчика.
При закрытой дроссельной заслонке оно ниже 1 В.

Когда заслонка открывается, напряжение на выходе датчика растет, и при полностью открытой заслонке должно быть не менее 4 В. Отслеживая выходное напряжение датчика, электронный блок управления корректирует количество впрыснутого форсунками топлива, в зависимости от угла открытия дроссельной заслонки.
Так в системах топливного питания с электронно управляемым впрыском реализуется акселерация.

Для ЭБУ двигателя датчик положения дроссельной заслонки является связующим звеном, сообщающим желания водителя изменить режим движения, поскольку педаль акселератора управляется непосредственно водителем.

В некоторых случаях информация от этого датчика сопоставляется с информацией от датчика скорости, особенно, когда автомобиль оборудован системой «стоп-старт».
Например, когда водитель остановил машину и убрал ногу с педали акселератора (перед светофором, на кратковременной остановке и т. п.), блок управления двигателем «понимает», что двигатель можно заглушить, и в дальнейшем запустить его при воздействии водителя на педаль акселератора.

Если же водитель убрал ногу с акселератора, но автомобиль, в соответствии с показаниями датчика скорости, не остановился (например, движется на затяжном спуске), блок управления «понимает», что в данной ситуации глушить двигатель нельзя, поскольку в этом случае перестанут работать усилители тормозов и рулевого управления.

В большинстве случаев ДПДЗ не требует никакой регулировки, так как блок управления воспринимает холостой ход (т. е. полное закрытие дроссельной заслонки), как нулевую отметку.
Однако датчики положения дроссельной заслонки некоторых производителей нуждаются в настройке, которая в таком случае выполняется по спецификации и методике производителя.

В соответствии с требованием стандарта исправный ДПДЗ должен выдавать напряжение в диапазоне 0,5…4,5 В в зависимости от положения дроссельной заслонки. Сигнал при повороте дроссельной заслонки должен меняться плавно, без скачков и провалов, т. е. ползунок резистора должен перемещаться без заеданий.
Провалы и скачки в выходном сигнале ДПДЗ появляются при износе резистивного слоя или ползунка в потенциометрическом датчике.
Колебания напряжения в выходном сигнале ДПДЗ при заеданиях ползунка могут быть очень короткими (иметь длительность порядка миллисекунд), и в этом случае их сложно обнаружить с помощью обычного вольтметра.

При проверке ДПДЗ наиболее эффективным оказывается применение автомобильных цифровых запоминающих осциллографов (например, «Fluke 98»). По осциллограмме сразу можно определить — исправен датчик или нет.
Наличие провалов или скачков, в выходном напряжении ДПДЗ обязательно приводит к неправильной работе системы управления двигателем и ухудшению ездовых характеристик двигателя.

ДПДЗ следует проверять в следующих случаях:

при получении соответствующих кодов неисправностей;
при затрудненном пуске, неустойчивой работе или остановках двигателя на холостом ходу;
при повышенном расходе топлива, детонации, обратной вспышке, задержках, провалах, подергивании двигателя и т.д.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Карта раздела
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Возможные ошибки

Возможные ошибки при выполнении очистки:

Не соблюдается периодичность обработки. Частые воздействия могут нарушить работу заслонки.
Использование грубой ветоши или щеток приводят к повреждениям поверхности.
Удаление слоя молибдена, который необходим для уменьшения сопротивления воздушного потока. Прослойку часто путают с масляным налетом.
Не проводят обучение дроссельной заслонки. Это нужно для выставления оборотов холостого хода.
После 30-40 тыс. км. пробега очистка выполняется только с демонтажем.

Для эффективного удаления грязи и отложений нужно правильно демонтировать агрегат, выбрать оптимальный состав и провести работы с минимальным физическим воздействием на поверхность. Итогом этого будет долговечная работа дроссельной заслонки и всего автомобиля.

Дроссельная заслонка сама по себе является одним из самых надежных узлов двигателя и ее замена – событие крайне редкое. Без постороннего физического вмешательства она выйти из строя не может, однако периодически она требует внимания автовладельца. Если мотор внезапно стал неровно работать, обороты на холостом ходу стали плавать, машина хуже отзывается на педаль газа, это говорит о том, что необходима чистка дроссельной заслонки.

Во время эксплуатации автомобиля, внутри дроссельного узла, в том числе на заслонке и штоке регулятора холостого хода, образуются масляные отложения, которые со временем начинают мешать свободному ходу заслонки. Она начинает подклинивать, из-за этого и возникают описанные выше неприятные симптомы. Для их устранения дроссельный узел необходимо снять и помыть. О том, как ее почистить написано ниже.

Неисправности и причины их возникновения

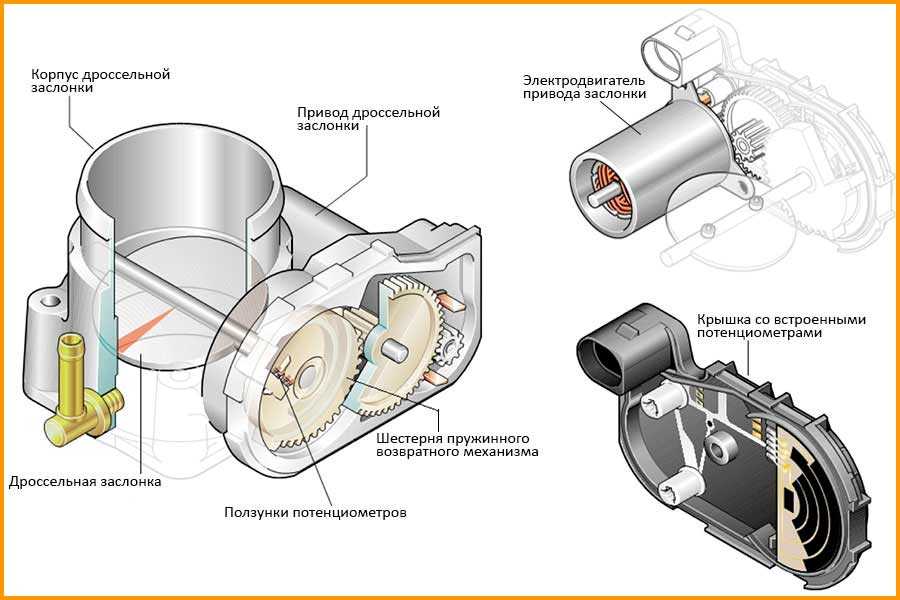

Механизм дроссельной заслонки довольно прост – металлическая пластина, полностью перекрывающая воздушный канал, вращается на оси, установленной поперек этого канала

Если не брать во внимание неполадки, связанные с электроникой, то некорректная работа заслонки может быть лишь по одной причине – загрязнение клапана (именно этой пластины) или оси. Слой копоти или грязи может не давать клапану как открыться, так и полностью перекрыть доступ воздуха

Копоть, нагар или грязь возникает в клапане в следующих случаях:

Из-за некачественного топлива. Если бензин в баке с примесями (или соляра с высоким содержанием парафина), то они обязательно попадут в впускной коллектор. При сгорании эти примеси или парафин станут причиной появления нагара и в коллекторе и на самой воздушной заслонке. Со временем, нагар не даст клапану корректно работать и плотно перекрывать канал.
Из-за загрязненного воздушного фильтра. Воздух в систему поступает из атмосферы. Перед тем, как смешаться с топливом, он проходит через фильтр, где и очищается. Фильтр, как правило, размещен в подкапотном пространстве. Если фильтр уже забитый грязью, то соответственно, воздух, проходя через него, не очищается. Если частицы мусора попадают в камеру сгорания, то тоже появляется нагар в совокупностями со всеми вытекающими последствиями. А при прямом попадании твердых частиц (таких, как песок, например) может быть прямое пескоструйное воздействие на внутреннюю поверхность клапана, что может полностью его вывести из строя.
При износе цилиндропоршневой группы. В случае износа маслосъемных колец, масло двигателя попадает в камеру сгорания и воспламеняется так же, как и топливо. Только оно не сгорает полностью, а остается в виде копоти, нагара и масляных пятен в впускной системе мотора. Именно эти отложения больше всего и оставляют «следов» на механизме регулировки подачи воздуха. Такая же проблема может возникнуть, если в негодность пришли маслосъемные колпачки клапанов.
При неисправностях в системе вентиляции картерных газов. При работе двигателя, после сгорания смеси в камере цилиндра, отработанные газы выводятся через выпускной коллектор (дальше в глушитель). Но часть газов через поршневые компрессионные кольца попадает в картер, где смешиваются с маслом. Чтобы не создавалось высокое внутрикартерное давление и для продления срока службы моторного масла, у двигателя внутреннего сгорания предусмотрена система отвода этих картерных газов. Они снова попадают в камеру впускного коллектора через воздушный канал и дроссельную заслонку. И, если компрессионные кольца уже не справляются с натиском газа, то большое его количество, смешанное с маслом возвращается в воздушный канал и засоряет его.

Понять, что дроссельная заслонка засорилась, можно по ряду причин:

Двигатель плохо запускается, даже «на горячую».
Обороты холостого хода «плавают» (то – увеличиваются, то – уменьшаются)
Мощность и динамика двигателя значительно упали.
Возрос средний расход топлива.

Каждая из этих неисправностей может являться следствием загрязненности дроссельной заслонки. Но не только заслонка может быть этому причиной.

Немного о ремонте

Кто-то ставит сразу 4 заслонки, кто-то для своего карбюратора придумывает оригинальные решения, лишь бы повысить характеристики мотора. В любом случае, установка дополнительных заслонок влияет не только на стоимость работ, но и на последующие возможные негативные последствия.

Может я просто не фанат доработок и тюнинга, потому скептически отношусь к подобного рода увлечениям. Мне нравится опустить рычаг стояночного тормоза и рвануть с места. Хорошо хоть лошадиные силы под капотом позволяют это сделать.

Но я еще знаю вот что. Если насиловать собственную машину, она в скором времени ответит вам отказом. Особенно частая ошибка — это игнорирование неисправностей дроссельной заслонки. Кстати, ее часто называют пятак. С чем именно это связано сказать не могу, но такой у нас народ выдумщик. Зачем называть вещи своими именами, если можно выдумать нечто оригинальное?!

Несколько слов относительно ремонта.

Для более легкого и правильного ремонта лучше всего снять узел и получить к нему полноценный доступ. Как снять? Обычно нужно просто демонтировать узел из-под подкапотного пространства, открутив один винт за другим, разъединить тросик и так далее. Каждая трубка должна быть отсоединена и проверена на предмет целостности. Ведь неправильная работа может быть связана с тем, что некоторые компоненты, к примеру, патрубок, сломались, потрескались. Не всегда вина лежит на ДЗ или ее датчике;
После демонтажа проще понять, в чем проблема. Напомню, что ДЗ ломается редко. Основные неисправности — это загрязнения или поломки патрубков, проводки и пр. Потому проверьте на предмет исправности и очистите устройство;
Главный страдалец узла — это датчик ДЗ. Самые элементарные проблемы состоят в обрыве питающей проводки, износе резистивного слоя дорожек, предназначенных для хода ползунка. Такие неисправности обнаружить легко, разобрав датчик;
Куда более сложной является электронная система ДЗ. Здесь не получится просто заменить или отрегулировать тросик. Здесь требуется так называемая адаптация. Это возвращение ДЗ к начальным параметрам работы после возникшего сбоя в электронной составляющей. Появляется она обычно из-за коротких замыканий, резких скачков напряжения бортовой сети, замены и демонтажа электронного блока управления и пр.

Сброс и обратная настройка на современных автомобилях выполняется с помощью специального софта. То есть предполагается подключение машины к компьютеру, ноутбуку. Здесь есть много своих заморочек и особенностей в зависимости от конкретной модели автомобиля.

Потому если у вас нет опыта в адаптации, отсутствует софт и малейшие понятия о внесении изменений в автомобиль с помощью ноутбука, то за электронику лучше не браться. Отправляйтесь в ближайший автосервис и пусть мастера делают свое дело. Настройка и калибровка ДЗ — дело тонкое.

Причины засорения

Дополнительный фактор – на масляной прослойке оседают продукты сгорания газа. Образуется закоксованный нарост. Уменьшить их влияние невозможно, рекомендуется использовать масло хорошего качества, с минимальным содержанием сторонних примесей. Также следует соблюдать периодичность его замены.

Неправильная работа воздушного фильтра – тоже одна из причин засорения. Часть пыли и другие элементы попадают в систему. Это приводит к ускоренному формированию прослойки на дроссельной заслонке. Выход – следить за состоянием воздушного фильтра, менять его с учетом рекомендаций производителя и фактических условий эксплуатации.

Алгоритм действий для выявления неисправности дросселя

Важно понимать, что самым надёжным способом будет скачивание кодов ошибок на смартфон или ПК посредством диагностического разъёма. Но, если такой возможности нет или разъём не работает, в неисправности узла можно убедиться, используя следующий алгоритм:

Проверьте воздуховод на наличие посторонних предметов, грязи, воды и т.п. При необходимости выполните чистку каналов.
Убедитесь в пригодности воздушного фильтра.
Проверьте тестером работоспособность датчика положения педали акселератора.
Протестируйте работоспособность регулятора холостого хода.
Таким же образом исключите неисправность датчика положения заслонки, а также электродвигателя.
Если всё в порядке, то имеет смысл разобрать узел и убедиться в целостности и работоспособности самой заслонки.

Все замеры тестером необходимо производить при включенном зажигании и при разных положениях педали акселератора.

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
При отпущенной педали газа включить зажигание и подождать 3 секунды.
По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
После 5-го упражнения стоит выждать паузу.
Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

Будет отключаться и включаться аккумулятор.
Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

Когда снимался и устанавливался обратно аккумуляторный блок;
Происходила перепрошивка электронной системы;
Снималась дроссельная заслонка для ремонта или очищения;
Происходил демонтаж акселераторной педали;
Плохое состояние провода питания;
Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Зачем чистить дроссельную заслонку

Чистить дроссельную заслонку необходимо для того, чтобы двигатель автомобиля мог принимать чистый воздух без каких-либо препятствий которые образуются в виде отложений на стенках. Образованию этих отложений способствует:

Грязный воздух. Конечно, же во всех автомобиля есть воздушный фильтр. Весь свой срок эксплуатации он фильтрует всасываемый воздух двигателем. Но к сожалению, он фильтрует только крупные частицы пыли в виде абразива, самым же мелки удается пройти сквозь него, какая-то часть сгорает в двигателе, а какая-то оседает на дроссельной заслонке и ее узлах.
Картерные газы. На современных автомобиля, картерные газы, отчищаются от масла в специальном узле – маслоотделителе. В дальнейшем они попадают обратно в двигатель через впуск, а именно дроссельную заслонку.
Отработавшие газы. С каждым годом нормы экологичности становятся все более жесткими. И производители вынуждены внедрять все новые и новые системы по ее обеспечению в двигатели авто. Одной из таких систем является клапан ЕГР, суть которого заключается в возвращении небольшого количества выпускных газов обратно в двигатель, через дроссельную заслонку.

Статья в тему: Защита фильтра – стоит ли пренебрегать?

А теперь делаем вывод, что частички масла которые находятся в картерных газах, смешиваются с продуктами горения из отработавших газов, с пылью и мелким абразивом из воздуха внешней среды, и все это оседает в дроссельной заслонке. Спустя тысячи километров, внутри нее образуется солидный слой всей это субстанции, который нарушает правильную работу дроссельной заслонки.

Неисправность дроссельного узла Lada Vesta

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов

Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

Датчик положения педали акселератора
Электродвигатель заслонки дросселя
Регулятор холостого хода
Датчик положения заслонки
Механические элементы корпуса
Воздушный фильтр и элементы забора воздуха
Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Признаки загрязнения

Основные признаки формирования отложений – изменения в работе двигателя. Однако это не всегда может быть связано с загрязнениями. Иногда проблема обусловлена неисправностью датчика, сбоями привода, неправильной настройкой параметров бортового компьютера. Для выявления точных причин нужна диагностика. Часто неправильная работа дроссельной заслонки происходит из-за двух и более причин.

Нет стабильной работы двигателя на «холостых» оборотах, он глохнет.
Увеличивается время запуска силового агрегата.
На скорости до 20 км/ч во время нажатия на педаль акселератора происходят подергивания машины.
Провалы оборотов, вплоть до полной остановки работы.

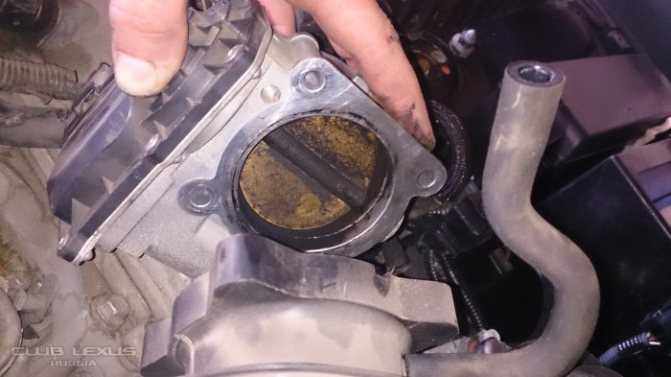

Нужно визуально осмотреть заслонку. Если на нет масляных пятен, закоксованного нароста – причина некорректного функционирования не в загрязнениях. Нужно делать полную диагностику.

avtoexperts.ru

Дроссельная заслонка (далее ДЗ) на автомобиле служит для точного дозирования количества воздуха при приготовлении топливовоздушной смеси и от ее исправного состояния зависит работа двигателя на всех режимах.

Причины загрязнения ДЗ:

• Выработавшие свой ресурс топливный и воздушный фильтра;

• Износ цилиндропоршневой группы;

Так при износе цилиндропоршневой группы увеличивается прорыв газов в картер двигателя, куда попутно попадают и частицы нагара. Это в свою очередь помимо окисления моторного масла, вызывает его загрязнение различным отложениями.

После запуска двигателя от работы коленчатого вала и шатунов в поддоне образуется масляный туман, состоящий из газов и различных примесей, которые по системе вентиляции картера поступают в узел ДЗ, вызывая появление масляных и смолистых отложений и слоя прочного нагара.

Все это в свою очередь ведет к закусыванию оси заслонки, ее неплотному прилеганию к стенкам корпуса или ее подклиниванию при работе. Соответственно это отражается на работе силовой установке, выраженной в:

• увеличении расхода топлива.

Перед тем, как приступить к прочистке ДЗ, при обнаружении выше перечисленных признаков, рекомендуется произвести ее визуальный осмотр. Если на оси заслонки, стенках диффузора нет каких-либо сильных отложений и нагара, то вероятнее всего, проблема вызвана другими причинами и сама чистка ничего не изменит.

Средства для снятия загрязнений узла

Чистку ДЗ можно выполнять различными подручными средствами, такими как растворитель, WD40 и ему подобными препаратами. Однако при их использовании всегда остается доля риска их действия на внутренности мотора. Сегодня же есть специальные разработки именно для выполнения подобных операций по чистке сильных загрязнений, безвредные для двигателя, это такие наиболее распространенные препараты, как:

• LIQUI MOLY DrosselKlappen-Reiniger (LM-5111) – 520 руб;

• Mannol Carburetor Cleanor – 115 руб;

• ABRO Carb&Choke Cleaner (CC-220) – 200 руб.

Все эти составы отлично справляются с чисткой любых загрязнений дроссельного узла, и каждый автовладелец может сделать выбор по своему предпочтению.

Способы чистки заслонки

Очистку дроссельного узла можно выполнить как на месте, не снимая с двигателя, так и с ее демонтажем. Более качественная промывка и прочистка возможна только со снятие ДЗ, когда появляется возможность очистить все ее самые уязвимые места.

Это объясняется тем, что без снятия узла невозможно добраться до внутренних стенок и проходу воздушных каналов, что будет являться существенным минусом при работе и может не дать желаемого эффекта.

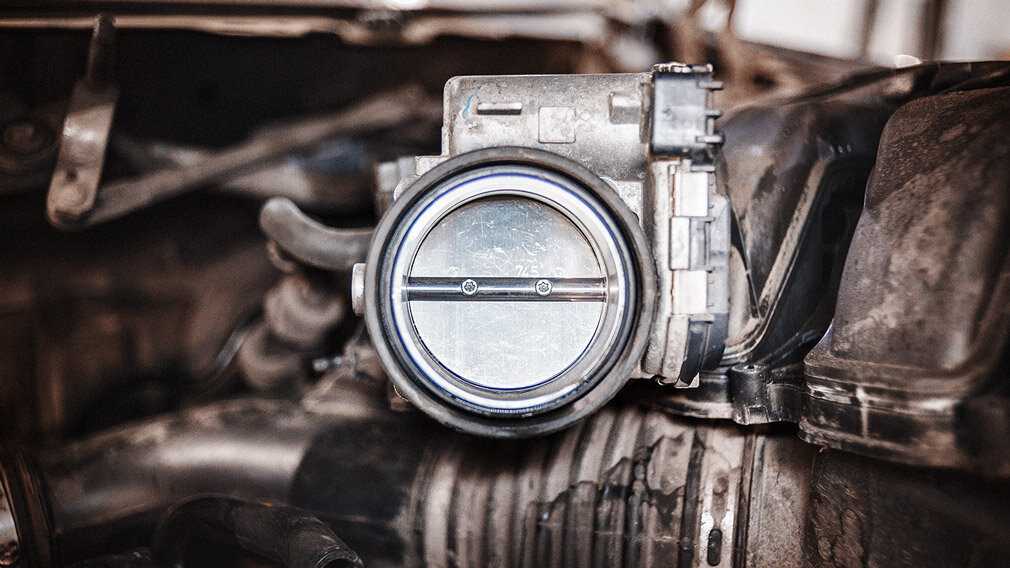

Чистка без снятия

В этом случае необходимо снять воздуховод, чтобы добраться до заслонки. Далее, используя одно из средств для очисти нанести его на стенки диффузора и саму заслонку (заслонка закрыта), затем все тщательно вытереть чистой ветошью (не оставляющей волокон).

Затем нужно поставить заслонку в открытое положение и снять загрязнения с ее боков. Сделать все возможное для попадания очистителя во все каналы узла.

Чистку нужно производить аккуратно до появления чистого металла, стараясь не прилагать значительных усилий.

Прочистка с демонтажем ДЗ

• Снимается воздуховод между заслонкой и корпусом воздушного фильтра;

• Открутить крепеж узла и снять все имеющиеся разъемы;

• Нанести на все элементы узла и видимые каналы моющее средство;

• Тщательно вытереть чистой ветошью обработанные поверхности;

• Выполнить сборку в порядке, обратном снятию, поставив новую уплотнительную прокладку;

• Подключиться к ЭБУ автомобиля и произвести «обучение» заслонки с новыми параметрами.

Причины вялого отклика на педаль газа

Выше мы рассмотрели ситуации, при которых обороты не растут из-за поломки дроссельного узла или электронной педали газа. Давайте рассмотрим, в каких ситуациях ДЗ реагирует на педаль газа, но мотор теряет мощность и вяло откликается на нажатие акселератора.

низкая пропускная способность воздушного фильтра. Забитый фильтрующий элемент препятствует свободному прохождению свежего воздушного заряда, из-за чего ухудшается набор оборотов, а при резком нажатии на газ двигатель может «захлебываться» и даже глохнуть;
подпор отработавших газов в выхлопной системе из-за забитого катализатора. На исправном двигателе пропускная способность катализатора сохраняется до 200-300 тыс.км. Но если автомобиль расходует масло, эксплуатируется с дефектами в работе системы питания или зажигания, нередко катализатор разрушается из-за оплавления. В таком случае ухудшается набор оборотов во время езды и заметно снижается мощность;
низкое давление в топливной рампе, забитые форсунки.

Часто задаваемые вопросы

Можно ли самому промыть дроссельную заслонку?

Безусловно, вы можете это сделать, но для промывки нужно понимать, что проблема заключается именно в ее загрязнении. Далеко не всегда эти действия помогут.

Чем можно помыть заслонку в двигателе?

Помыть дроссельный узел можно обычным средством для чистки карбюраторов. Более дорогие средства стоит покупать только в том случае, если чистка производится со снятием.

Как поменять датчик на дроссельной заслонке?

В большинстве авто с простым двигателем для замены датчика достаточно отключить и открутить старый и прикрутить и подключить новый датчик.

Сколько стоит дроссельная заслонка?

Стоимость будет достаточно высокая, так как узел сложный. Стоит покупать только новый оригинальный узел, иначе смысла в такой замене не будет.

Можно ли отремонтировать дроссельную заслонку?

Да, ремонт производится с дефектовкой деталей, если нет значительного износа самого корпуса. Если же выработка корпуса имеется, необходимо заменить заслонку в сборе (можно без датчиков).
