Инструкция по проверке датчика положения дроссельной заслонки и его регулировка

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

1. Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
2. Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
3. Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Необходимость адаптации ДЗ

Под данным определением понимается операция (или обучение), которая проводится для того, чтобы ЭБУ «знал», в каком положении находится дроссельная заслонка относительно степени нажатия педали акселератора. Данная процедура просто необходима при неустойчивой работе двигателя на холостых оборотах.

У большинства автомобилей марки «Тойота», «Лексус», «Мерседес», «Ниссан», «Ауди» адаптировать дроссельную заслонку необходимо, так как это позволяет устранить неисправность. Выполняется процедура в следующих случаях:

• при критическом падении напряжения бортовой сети (отключился или полностью разрядился аккумулятор);
• производилась замена ЭБУ;
• выполнялась чистка заслонки со снятием дросселя;
• при замене самого дроссельного модуля;
• производилась замена педали акселератора, как правило, электронной.

Стоит заметить, что из-за слоя грязи меняется зазор между ДЗ и корпусом, а после чистки заслонки ее положение изменилось. Но об этом ЭБУ «не догадывается» и продолжает руководить подачей топлива согласно прежним показаниям (до операции очищения). Адаптация полностью устранит этот пробел и восстановит работоспособность двигателя.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

• Экологические требования;
• Рост экономии топлива;
• Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

При этом, правда, нужно отметить, что поведение электронного дросселя на бюджетных машинах по-прежнему серьезно отличается от среднеценовых и, тем более, премиальных автомобилей. В «бюджетках» E-газ, к сожалению, излишне туповат, задумчив и не способствует получению истинного удовольствия от драйва.

Да еще порой и на безопасность влияет отрицательно – дроссель с неоптимальным управляющим программным обеспечением реагирует на нажатие педали с задержкой, выдавая момент на колесах тогда, когда уже поздно. При отсутствии систем стабилизации зимой на скользком покрытии и в повороте такая реакция машины способна свести на нет ваши традиционные навыки зимнего вождения и создать аварийную ситуацию.

Неисправности датчика положения дроссельной заслонки

Хаотический выходной сигнал

Сигнальное напряжение резко меняется, может упасть до нуля. Когда выходной сигнал датчика дроссельной заслонки хаотичен, причиной этого обычно является неисправный потенциометр. В этом случае датчик необходимо заменить.

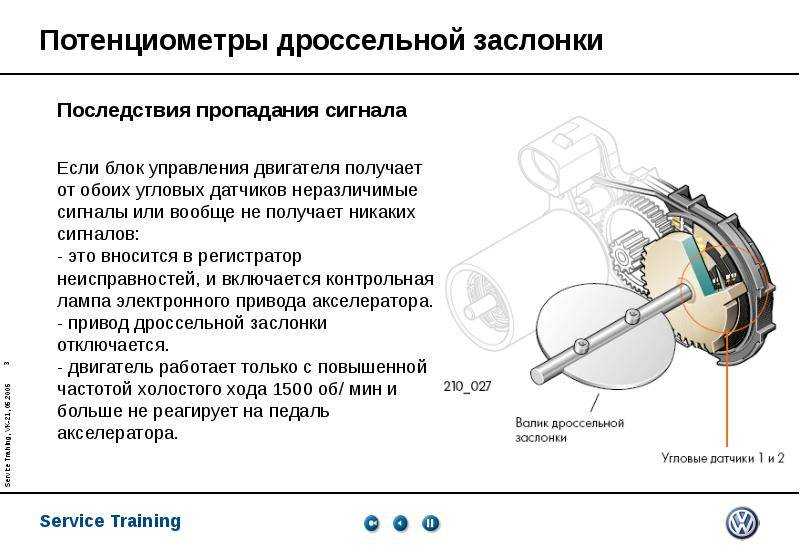

Отсутствует сигнал напряжения

• Проверьте наличие опорного напряжения (+5.0 В) на разъёме.
• Проверьте состояние заземляющего контакта потенциометра.
• Проверьте сигнальный провод, соединяющий датчик с блоком управления.
• Если обнаружены проблемы с опорным напряжением и заземлением, проверьте целостность проводов между ДПДЗ и ЭБУ.
• Если провода датчика исправны, проверьте все соединения питания и заземления контроллера. Если и с ними всё в порядке, наиболее вероятной причиной является сам блок управления.

Выходной сигнал или опорное напряжение равно напряжению аккумулятора

Ищите короткое замыкание на провод, подключенный к положительной клемме аккумулятора или любого другого провода +12 В.

Предыдущая запись Ошибка P0335 — неисправность цепи датчика положения коленвала
Следующая запись Датчик абсолютного давления (ДАД): как работает, неисправности, симптомы, как проверить

Следящая система управления на примере управления дроссельной заслонкой автомобиля

Внедрение: 2012 г.

Модуль Е14-140-М был применён в лабораторной работе, посвящённой изучению автоматизированной системы управления дроссельной заслонкой автомобиля в рамках предмета «Управление в технических системах» (кафедра «Колесные машины» МГТУ им. Н.Э. Баумана) .

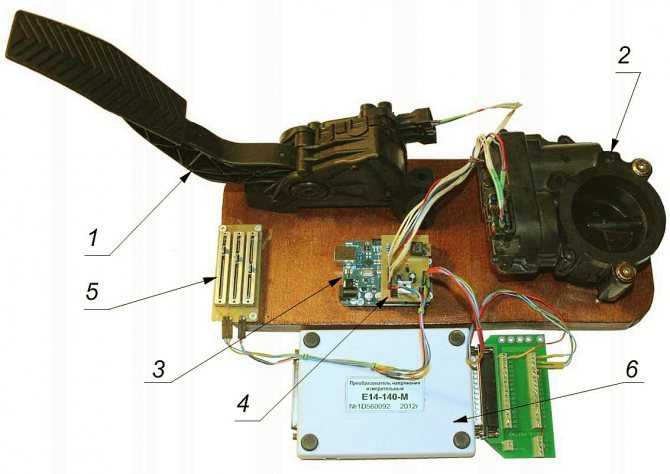

Рисунок 1. Внешний вид лабораторной установки: 1 – педаль акселератора (от автомобиля ГАЗ 3302); 2 – дроссельная заслонка 40624.1148090 VDO (SIEMENS); 3 – микроконтроллерная плата Arduino; 4 – плата транзисторного ключа; 5 – плата потенциометров; 6 – модуль АЦП Е14-140-М.

Для реализации норм ЕВРО-3, ЕВРО-4 в электронной системе управления двигателем (ЭСУД) должна присутствовать функция электронного управления заслонкой дроссельного патрубка вместо классического механического (тросового) управления. С этой целью вводятся электропривод дроссельной заслонки и датчик положения педали акселератора (рисунок 2). В качестве регулятора в лабораторной работе используется микроконтроллерная плата Arduino, в которой программно реализован ПИД-регулятор.

Рисунок 2. Блок-схема системы управления дроссельной заслонкой.

Три канала модуля АЦП Е14-140М, подключенного через USB к внешнему ПК, используются для регистрации следующих сигналов:

• 1-ый канал: сигнал датчика положения педали акселератора;
• 2-ой канал: сигнал датчика угла поворота дроссельной заслонки;
• 3-ий канал: сигнал с широтно-импульсной модуляцией (сигнал управления электродвигателем дроссельной заслонки), рисунок 3.

Рисунок 3. Широтно-импульсная модуляция.

В качестве программы регистрации использовалась программа LGraph2 (рисунок 4).

Рисунок 4. Окно настройки оборудования программы LGraph2.

В ходе лабораторной работы студенты корректируют программный код микроконтроллера в плате Arduino, добиваясь требуемого качества работы ПИД-регулятора (установившаяся ошибка, быстродействие, перерегулирование), снимая графики переходных процессов программой LGraph2.

Конструкция дроссельной заслонки и педали акселератора пояснена рисунками 5 – 8.

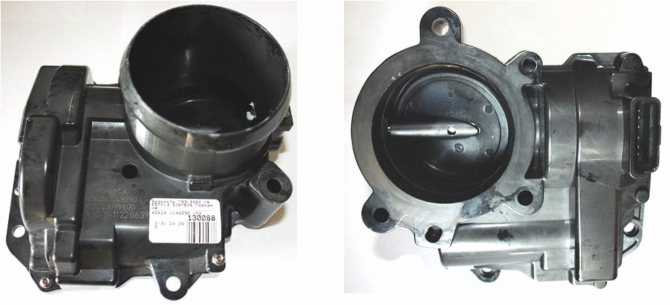

Рисунок 5. Внешний вид дроссельной заслонки 40624.1148090 VDO (SIEMENS).

Рисунок 6. Устройство дроссельной заслонки (схематично).

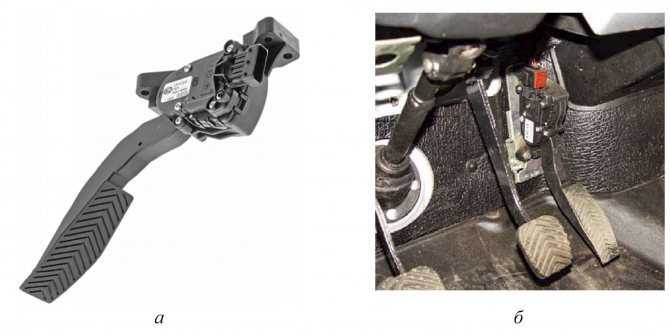

Рисунок 7. Педаль акселератора: а – внешний вид; б – установка на автомобиле «Газель».

Рисунок 8. Устройство датчика угла поворота педали акселератора: 1 – графитовые дорожки потенциометра № 1; 2 – графитовые дорожки потенциометра № 2; 3 – ползунок потенциометра № 1; 4 – ползунок потенциометра № 2; 5 – ось поворота педали.

1. Смирнов А.А. Лабораторная работа по УТС «Построение следящей системы управления на примере управления дроссельной заслонкой автомобиля».

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

СО – потенциометр

СО — потенциометр устанавливается на автомобилях ваз 21093, датчики на двигателе с системой впрыска не имеющей обратной связи (то есть без нейтрализатора и датчика кислорода). Находится он в двигательном отсеке на стенке корпуса коробки притока воздуха и является переменным резистором. Работает так:

• СО — потенциометр отправляет в ЭБУ сигнал, используемый для регулировки концентрации топливовоздушной смеси, чтобы получить нормированный уровень концентрации в выхлопных газах окиси углерода (СО) в на холостых оборотах
• Он подобен винту контроля качества смеси, имеющегося в карбюраторах
• Регулировку содержания окиси углерода с помощью потенциометра можно выполнить только на СТО с использованием газоанализатора

СО – потенциометр ВАЗ

Регулятор холостых оборотов

Регулятор холостых оборотов настраивает частоту вращения коленвала на холостом ходе, контролируя количество подаваемого воздуха, идущего в обход дроссельной заслонки (заслонка закрыта). Принцип работы:

• Он состоит из шагового двухполюсного электродвигателя и конусного клапана соединенного с ним
• Клапан выдвигается либо убирается сигналами компьютера
• Когда игла регулятора выдвигается полностью (это соответствует 0 шагов), она перекрывает доступ воздуха
• А когда игла втягивается, она обеспечивает доступ воздуха, пропорциональный числу шагов отступа иглы от седла
• Поломка приводит к нестабильности холостых оборотов, и мотор может заглохнуть

Замена регулятора происходит так:

• Обесточить проводку машины, сняв клеммы с аккумулятора
• Отжать пластмассовую защелку, чтобы отсоединить разъем от регулятора, расположенного на дроссельном патрубке, и обозначенного цифрой 2

Цифрой 2 обозначен регулятор холостых оборотов

Регулятор холостых оборотов ВАЗ

Проверьте состояние и замените если нужно порванное либо потерявшее упругость уплотнительное кольцо регулятора

Вот мы рассмотрели инжектор ваз 2109, на двигателе датчики могут быть разные, в зависимости от модели, однако встречается датчик кондиционера, расположенный на приборной панели.

Сигнал на включение салонного кондиционера

Если в вашем автомобиле установлен кондиционер в салоне, то сигнал на его запуск поступает от датчика выключателя на панели приборов:

• В этом случае ЭБУ получает сигнал о том, что вы желаете включить кондиционер
• Компьютер сначала подстраивает работу двигателя регулятором холостого хода, для того чтобы компенсировать повышение нагрузки на двигатель, которую создает компрессора кондиционера, а потом включает реле, которое управляет работой компрессора

Вроде бы перечислены все возможные датчики, неисправности и замена, дополнительно можете найти видео по каждому в отдельности.

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

1. Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
2. Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
3. Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
4. Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
5. Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

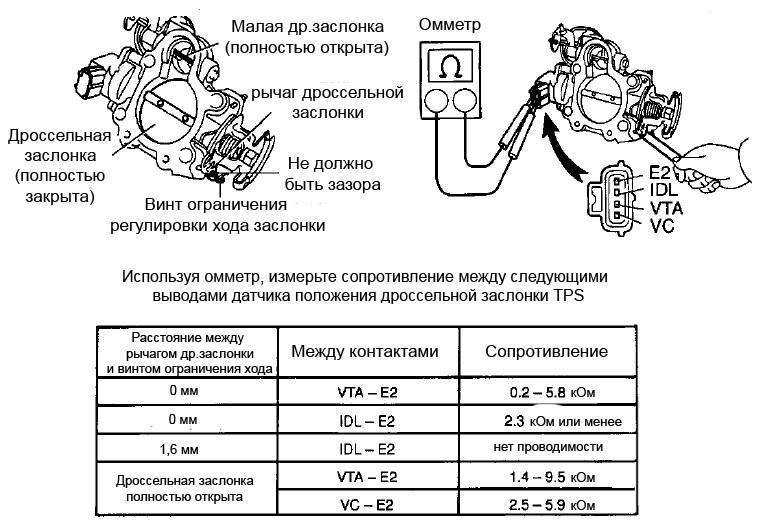

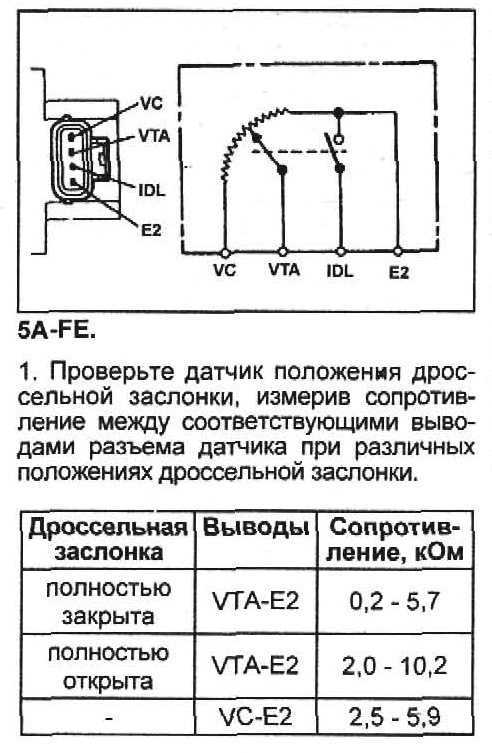

Проверка сопротивления датчика

1. Отключить разъём датчика.
2. Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
3. Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
4. Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
5. Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
6. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Чистка ДЗ

Если причиной нестабильной работы двигателя является грязная заслонка, стоит переходить к ее чистке. Для этого можно обратится в надежное СТО. Среди большого количества мастерских можно найти ту, которая специализируется на конкретных марках (Audi, Volkswagen, Toyota, Mercedes и прочие). Однако владелец может проделать всю работу самостоятельно, поскольку большого опыта и навыков в этом деле не требуется.

На станциях техобслуживания стоимость процедуры может зависеть от ряда факторов:

• сложность работ – у некоторых автомобилей для доступа к ДЗ потребуется демонтаж многих деталей;
• уровень обслуживания СТО – как правило, чем крупнее организация, тем дороже;
• месторасположение – в крупных мегаполисах можно оставить больше денег, чем в периферии.

Очистка ДЗ представляет собой несложную процедуру, после которой обычно нужно задумываться над тем, как адаптировать дроссельную заслонку на «Ниссане» либо любом другом авто.

Любой владелец автомобиля может выполнить данную процедуру самостоятельно. Здесь не требуется особых знаний и умений. Все, что нужно, чтобы добраться до заслонки – это инструменты и ветошь (лучше мягкая). Также не обойтись без специального средства – в основном используется очиститель для карбюратора «Карбклинер» (CARB Cleaner).

Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

Примечание! Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях», пункт 1!

Установка: Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

Дополнительный видео-ролик: Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:

Процедура очистки

Профилактика дроссельной заслонки выполняется путем проведения несложных операций. Для этого потребуется выполнить следующие шаги:

Необходимо извлечь трубку, обеспечивающую откачку картерных газов на системе холостого хода. Она также нуждается в очистке, поскольку принимает непосредственное участие в топливных процессах, и, соответственно, подвержена загрязнению. Далее, необходимо ослабить винт, обеспечивающий надежную фиксацию патрубка воздушного фильтра. Отсоединить крепления, расположенные на краях крышки воздушного фильтра. Затем выполняем очистку дроссельной заслонки. Для этого используем очиститель компании Liqui Moly или любой другой, который предназначен для таких процедур. Отсоединяем трубку, подсоединенную к вакуумному клапану. Теперь заводим двигатель автомобиля для того, чтобы он прогрелся

Это очень важно для повышения уровня очистительных свойств, если используете жидкость для чистки. Тщательно и аккуратно выполняем опрыскивание в следующих узлах:

• Коллектор впуска. Обрабатываем все стенки, обильно распыляя средство.
• Канал подачи воздуха. Он располагается недалеко от дроссельной заслонки и обеспечивает поднятие оборотов двигателя автомобиля при прогревании. Через отверстие в форме эллипса осуществляем проникновение внутрь. Тоже важный узел. Для его качественной чистки не стоит жалеть средство Liqui Moly в процессе его опрыскивания. В противном случае при некачественной обработке грязь может остаться. Это приведет к некорректной работе при прогреве и может вызвать необходимость в очистке самого механизма, регулирующего клапан. А это уже процедура, отличительная от текущей, поскольку промывка осуществляется другими средствами. Промывать следует всю систему.
• Следующая наша цель — это трубка на коллекторе впуска. Производим ее внутренне опрыскивание. К ней была подсоединена резиновая трубка и, как правило, место соединения является очень загрязненным.
• Узел дроссельной заслонки.

Наибольший эффект очистки достигается при нагретом двигателе. Произведите обильное опрыскивание всех перечисленных узлов. Подождите 5-7 минут. Это позволит отслоиться частицам застаревшей грязи. После этого заведите двигатель и, не глуша его, произведите опрыскивание всех узлов еще раз. Таким образом, вы получите максимальный результат от Liqui Moly.

Как заменить датчик положения дроссельной заслонки?

Замена контроллера выполняется так:

В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера

При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.

Отключение колодки с проводами от контроллера

Выкручивание болтов, фиксирующих ДПДЗ

Установка прокладки перед монтажом нового контроллера

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

• Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
• При отпущенной педали газа включить зажигание и подождать 3 секунды.
• По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
• После 5-го упражнения стоит выждать паузу.
• Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
• Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
• Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Виды ДПДЗ

Всего существует 2 варианта устройства датчика, один с механическим, а другой с электроприводом. Механическую модификацию можно встретить на недорогих версиях автомобилей. ДПДЗ — это отдельный блок, он состоит из следующих компонентов:

1. Корпус.
2. Регулятор холостого хода.
3. Датчик.
4. Заслонка.

Корпус заслонки также подключается к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сдавливания паров топлива, а также для охлаждения картера.

Дроссельная заслонка

Регулятор холостого хода при закрытой заслонке все время поддерживает на одном уровне период вращения коленвала. Это осуществляется в моменты прогрева двигателя, либо при запуске другого оборудования автомобиля. РХХ состоит из ступенчатого электродвигателя и клапана, вместе эти два элемента способны полноценно корректировать подачу воздуха на впуске.

В последние годы большую популярность набирают ДПДЗ с электрическим приводом. Дело в том, что специалисты этой модификации отмечают то, что с таким датчиком получается достичь наибольшего крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если на автомобиле именно такая модификация, то крутящий момент будет оставаться постоянно высоким на разных скоростных диапазонах. Также отмечено, что в этом случае расход топлива значительно ниже, а отработанные газы считаются менее токсичными.

Чистка датчика/регулятора холостого хода(ДХХ) инструкция Шевроле Авео

ПРОБЛЕМЫ ДРОССЕЛЬНОЙ ЗАСЛОНКИ Chevrolet Aveo Т300, OPEL ASTRA J

Чистим впускной колектор- брызгаем с болоника и протираем тряпками везде где достанит рука.

Вот что вытащил я Посадочное место имелло вот такой вид Вид впускного колектора внутри.

Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюратора. Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя

Поэтому при данных неисправностях сначала попробуйте промыть дроссельную заслонку например, растворителем или специальным очистителем карбюратора в аэрозольной упаковке.

Если это не приведет к положительному результату, замените дроссельный узел. Слейте жидкость из системы охлаждения двигателя см. При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения.

Потеря охлаждающей жидкости при таком способе будет незначительной. Ослабьте затяжку хомута крепления воздухоподводящего рукава к патрубку дроссельного узла и снимите рукав с патрубка.

Чистка Дроссельной Заслонки . Ее обучение после чистки.

Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя Ослабьте хомут крепления шланга слива охлаждающей жидкости Для наглядности работа здесь и далее показана на снятой головке блока цилиндров.

Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости После снятия шланга проверить его на загрезненность — уж больно быстро забивается 6.

Самый тонкий шланг который идёт во впускной коллектор, снимаем в месте соединения с колектором. Он там просто натянут на штуцер, но снимается тяжело. Так вот, все эти шланги очищаем , промываем и продуваем Для промывки я взял такой вот болончик для очистки карбюраторов -очень хорошо чистит, обязательно чтоб с балоном была тонкая трубочка Теперь находим РХХ, он чёрный пластиковый, расположен на впускном колекторе.

Откючаем от него разъём. И главное не потеряйте винтики.

Когда открутите винтики острожно вытаскивайте реле с посадочного места, там должно быть резиновое уплотняющее колечко, его тоже нужно вытащить. Вот что вытащил я Посадочное место имелло вот такой вид Вид впускного колектора внутри.

Интересно как почистить его в середине? Вот такой вид стал после снятия деталей Теперь берём много тряпок , болон для промывки, можно ещё взять бензин и другие моющии житкости которые моют, но не уничтожают деталь.

Берём РХХ акуратно моем ,протираем, продуваем. Много жидкости на него не брызгаем, бо может захлебнутся и умереть.
